城市轨道交通BIM协同工作指南DB37／T 4720—2024.pdf

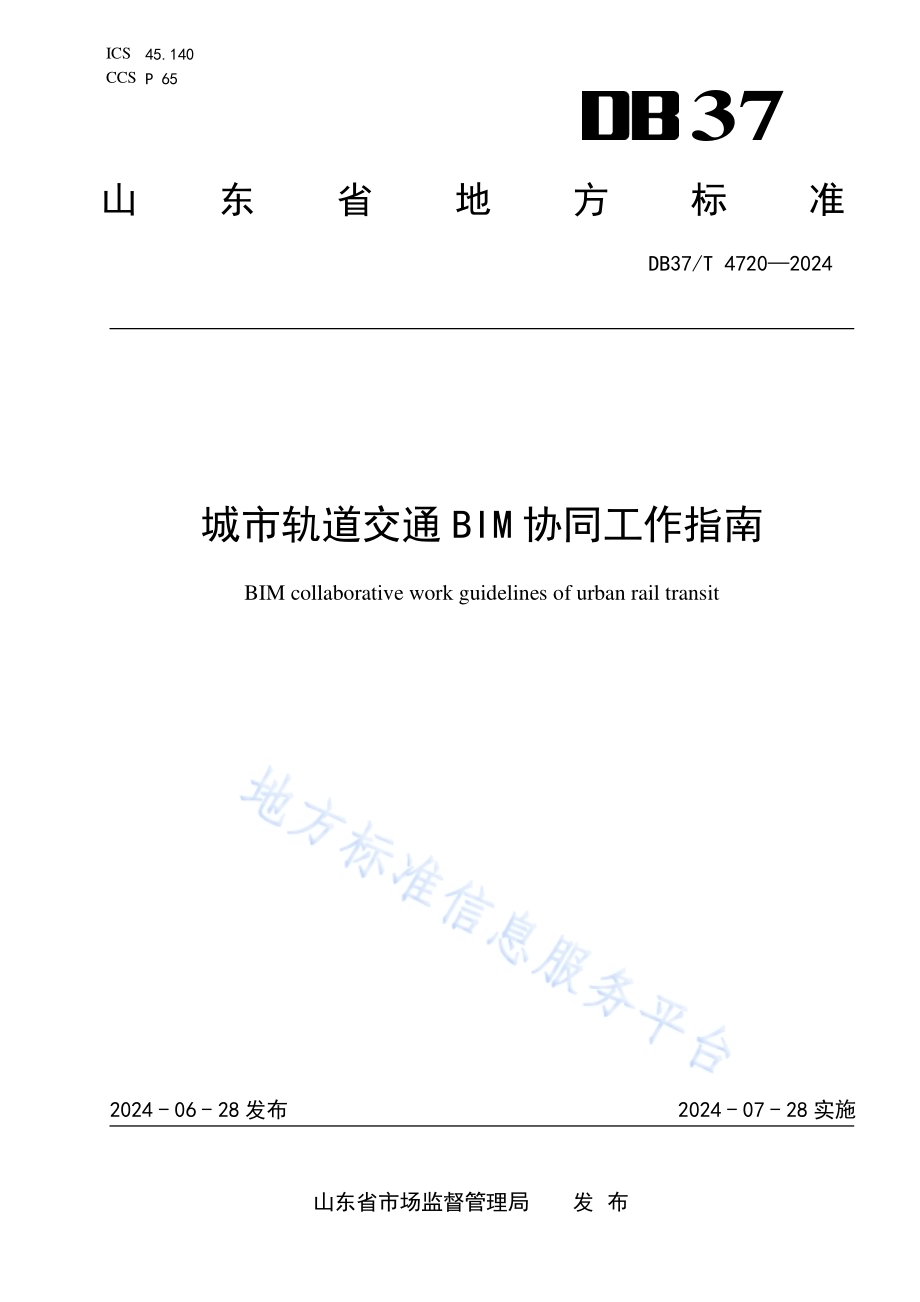

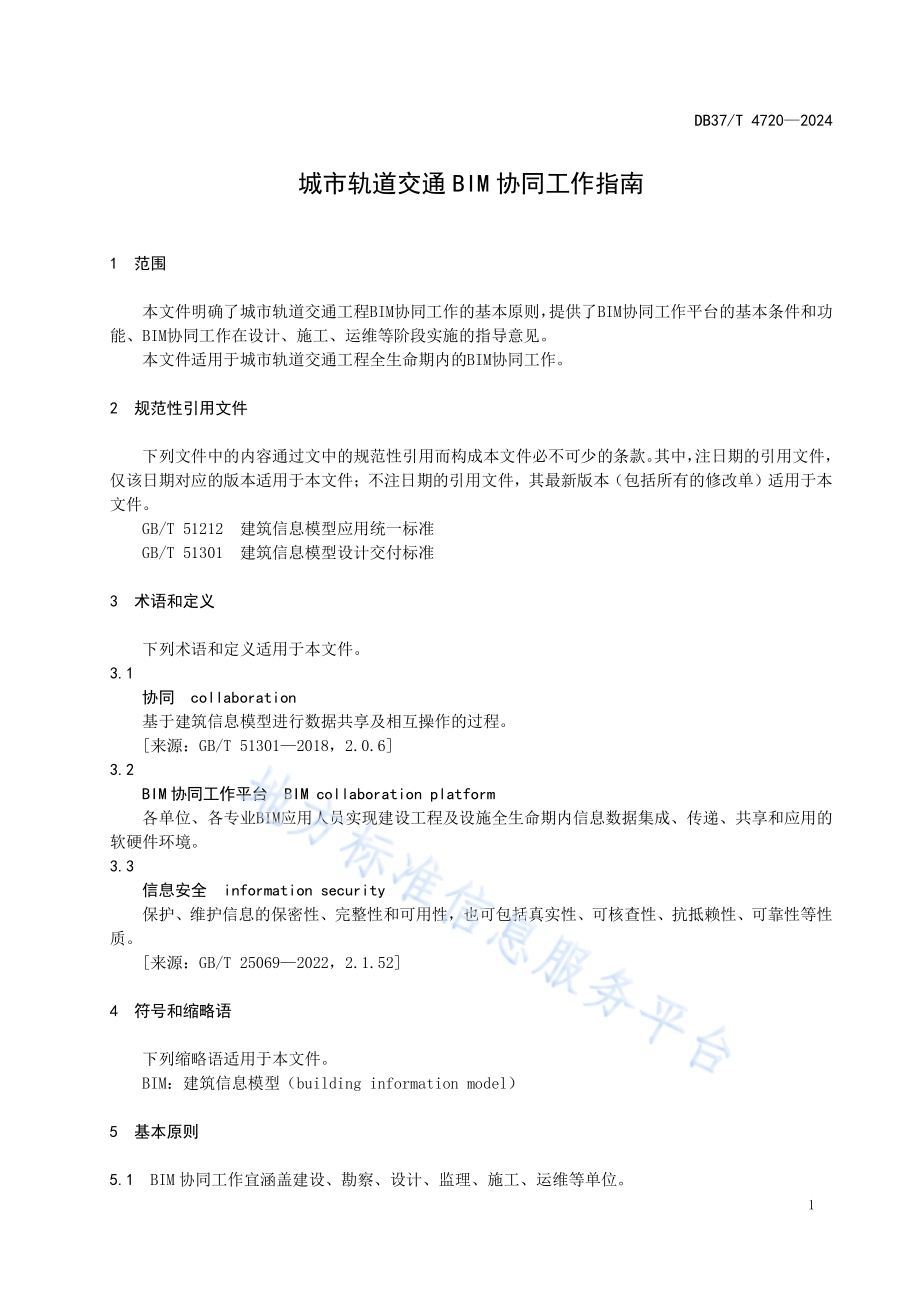

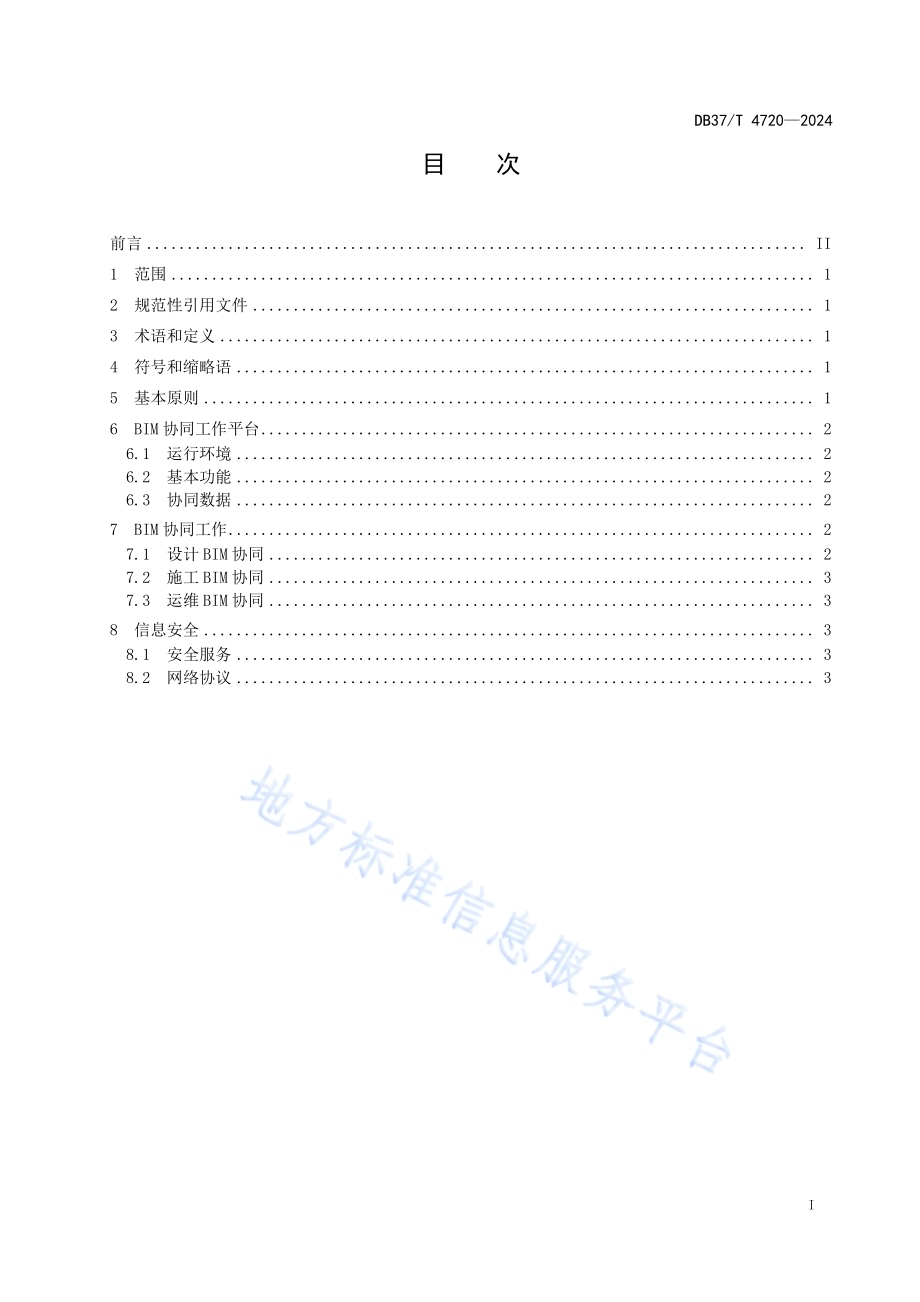

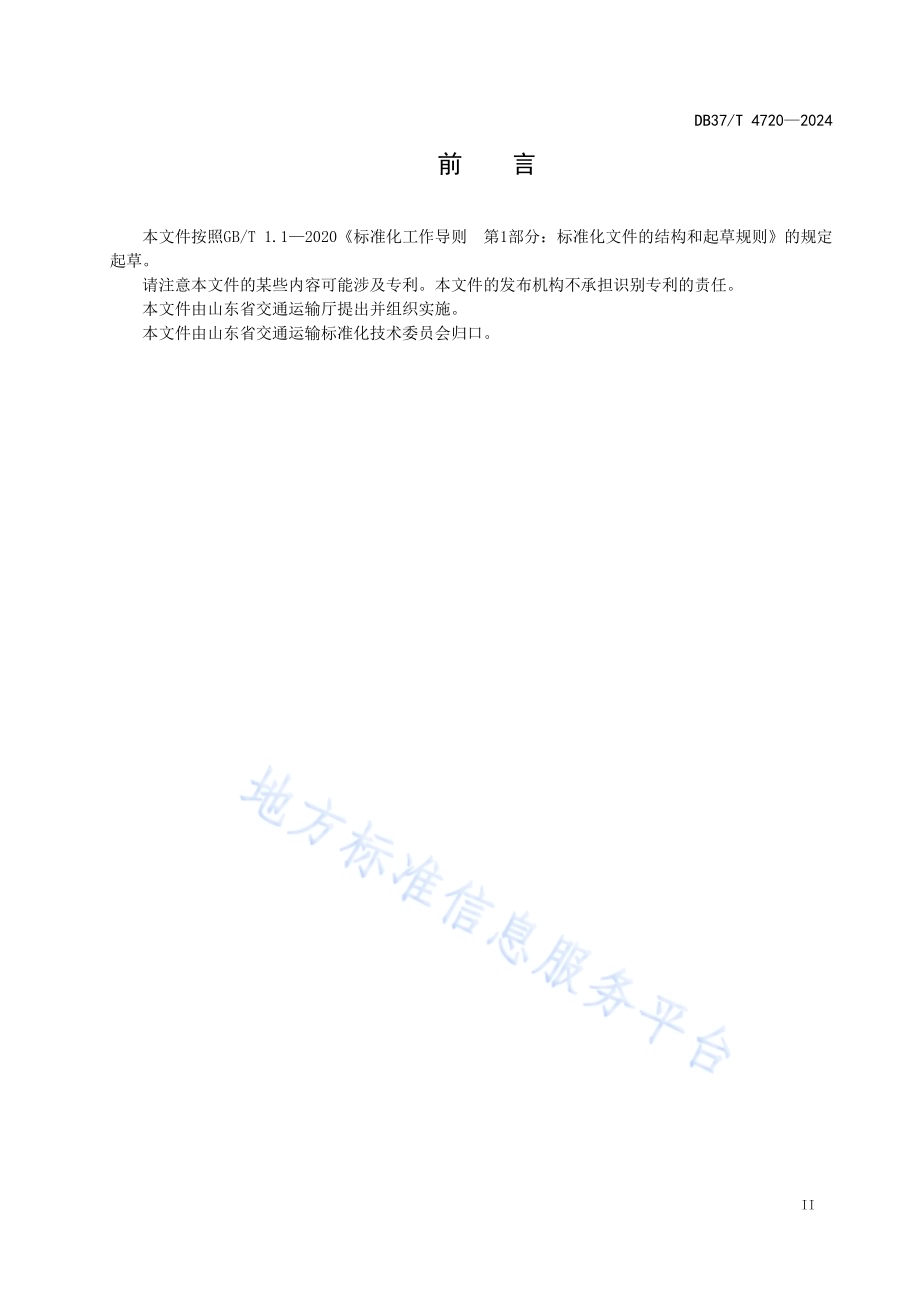

ICS 45.140 CCS P 65 37 山东省地方标准 DB37/T 4720 2024 城市轨道 交通 BIM 协同工作 指南 BIM collaborative work guidelines of urban rail transit 2024-06-28 发布 2024-07-28 实施 山东省市 场监督 管 理局 发 布 DB37/T 4720 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 符 号和 缩略 语.1 5 基 本原 则.1 6 BIM 协 同工 作平 台.2 运行 环境.2 6.1 基本 功能.2 6.2 协同 数据.2 6.3 7 BIM 协 同工 作.2 设计BIM 协同.2 7.1 施工BIM 协同.3 7.2 运维BIM 协同.3 7.3 8 信 息安 全.3 安全 服务.3 8.1 网络 协议.3 8.2 DB37/T 4720 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由山 东省 交通 运输 厅提出 并组 织实 施。本文件 由山 东省 交通 运输 标准化 技术 委员 会归 口。DB37/T 4720 2024 1 城 市轨道 交通 BIM 协 同工作 指南 1 范围 本文件 明确 了城 市轨 道交 通工程BIM 协同 工作 的基 本 原则，提供 了BIM 协 同工 作 平台的 基本 条件 和功能、BIM 协 同工 作在 设计、施工、运维 等阶 段实 施的 指导意 见。本文件 适用 于城 市轨 道交 通工程 全生 命期 内的BIM 协 同工作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 51212 建 筑信 息模 型应用 统一 标准 GB/T 51301 建 筑信 息模 型设计 交付 标准 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 协同 collaboration 基于建 筑信 息模 型进 行数 据共享 及相 互操 作的 过程。来源：GB/T 51301 2018，2.0.6 3.2 BIM 协 同工 作平 台 BIM collaboration platform 各单位、各专 业BIM 应用 人 员实现 建设工 程及 设施全 生命期 内信息 数据 集成、传递、共享和 应用 的软硬件 环境。3.3 信息安 全 information security 保护、维护 信息 的保 密性、完整 性和 可用 性，也 可 包括真 实性、可 核查 性、抗抵赖 性、可靠 性等 性质。来源：GB/T 25069 2022，2.1.52 4 符号和 缩略 语 下列缩 略语 适用 于本 文件。BIM：建筑 信息 模型（building information model）5 基本原 则 BIM 协 同工 作宜 涵盖 建设、勘察、设 计、监理、施 工、运 维等 单位。5.1 DB37/T 4720 2024 2 BIM 协 同工 作平 台宜 整体 设计、统筹 建设，遵 循标 准统一、权 限明 确、安全 可靠的 原则。5.2 BIM 协 同工 作宜 采用 标准 的数据 格式 进行 交互。5.3 BIM 协 同工 作中 模型 宜进 行轻量 化处 理。5.4 BIM 协 同工 作宜 制定 协同 工作流 程、数据 共享 规则、过程 追溯 机制 等。5.5 BIM 协 同工 作宜 规范 专业 目录结 构、组织 规则、文 件命名 规则。5.6 BIM 协 同工作 平台 宜从安 全服务 和网络 协议 等方面 设计形 成网络 安全 体系，满足网 络安全 分 级 保 5.7 护。6 BIM 协 同工 作平 台 运行环 境 6.1 6.1.1 BIM 协 同工作 平台 宜配备 协同系 统基础 软件、数据 库软件、网络 操作 系统及 各种专 业应用 软 件等。6.1.2 BIM 协 同工 作平 台宜 配备 数据库 服务 器、应用 服务 器、存 储设 备、网络 设备 等。基本功 能 6.2 6.2.1 BIM 协 同工 作平 台宜 由建 设管理、勘 察设 计协 同、施工协 同、运维 协同 四部 分组成。6.2.2 建设管 理宜包 括项 目立项 管理、征地拆 迁管 理、管 线迁改 管理、进度 管理、质量管 理、安 全 管理、资 产管 理、第三 方管 理、竣 工验 收、文档 管理 等功能。6.2.3 设计协 同宜包 括专 业协同 管理、设计质 量管 理、设 计进度 管理、设计 成果审 查与交 付管理、设计变更 管理、设 计交 底、模型管 理等 功能。6.2.4 施工协 同宜 包括 安全 管理、质量 管理、进 度管 理、成 本管理、人 员管 理、机械 管 理、物 料管 理、现场环 境检 测管 理、文档 管理、应急 管理 等功 能。6.2.5 运维协 同宜 包括 空间 管理、资产 管理、维 保管 理、安 全管理、应 急管 理、能源 管 理、运 行监 测、文档管 理等 功能。协同数 据 6.3 6.3.1 协同数 据的 格 式 和互 用宜 符合 BIM 项 目执 行计 划、项目协 同工 作、数 据互 用、GB/T 51212、GB/T 51301 的要 求。6.3.2 BIM 项 目执行 计划 宜包括 项目信 息、项 目目 标、协 同工作 模式、模型 信息分 类编码 要求、项 目资源需 求、文件 夹结 构及 命名规 则、文件 存储 和归 档规则 等。6.3.3 项目协 同工 作宜 包括 项目 协同工 作流 程、工作 内容 和要求，以 及数 据格 式和 校验方 式。6.3.4 数据互 用宜包 含所 选用的 建模软 件、BIM 协 同工作 的平台 和专业 软件 等，同 时宜包 括软件 的 版本要求、文 件的 格式、数 据传递 方法 及交 互等 内容。6.3.5 BIM 建 模标 准宜 包含BIM 模型精 细度、显示 规则、模型 样 式、贴 图样 式、注 释样式、文字 样式、线型线 宽、填充 样式 等标。6.3.6 BIM 交 付标 准宜 包括BIM 模型、属性 信息 表、工程 图纸、项目 需求 书、模型 量清单 等。7 BIM 协 同工 作 设计BIM 协同 7.1 7.1.1 设计阶 段宜 基 于BIM 协同 工作平 台，按照 设计 流程、审查 要求 开展 工作。DB37/T 4720 2024 3 7.1.2 设计宜 基于 统一 的 BIM 模 型实现 信息 共享、交 叉设 计、协 同工 作。7.1.3 设计过 程宜 基 于BIM 协同 工作平 台建 立相 对独 立的 协同工 作权 限，协作 资源 配置。7.1.4 专业内 协同 宜制 定模 型共 享规则，实 现模 型数 据的 互用。7.1.5 专业间 协同 宜制 定模 型共 享规则，开 展专 业间 协同。多专 业的 工作 协同 宜遵 循以下 原则：a)协同共 享前 明确 目标 和范 围，包 括协 同专 业及 验收 标准等；b)记录并 管理 协同 过程 中发 现的问 题，形成 工作 报告，报告 应详 细描 述位 置信 息及解 决方 案；c)在协同 过程 中，各方 按协 调一致 的解 决方 案修 改各 自专业 的模 型；d)完成阶 段性 协同 工作 后，宜固化 模型 和文 件。7.1.6 设计变 更宜 基 于BIM 协同 工作平 台进 行申 请，并在 原设计 模型 上进 行变 更。7.1.7 各专业 设计 成果 宜进 行整 合、检 查、优化。施工BIM 协同 7.2 7.2.1 施工 BIM 模型 宜继 承设 计 阶段交 付的 施工 图设 计模 型，根 据施 工要 求进 行深 化设计，生 成深 化的施工 图设 计模 型。7.2.2 施工图 深化 模型 宜基 于 BIM 协同 工作 平台 创建。7.2.3 施工阶 段 BIM 应用 目标 和 任务宜 基 于 BIM 协 同工 作 平台开 展，保证 各参 建方 协同工 作和 信息 共享。7.2.4 施工阶 段宜 基 于BIM 协同 工作平 台进 行多 专业 模型 碰撞检 查，多单 位交 叉作 业协同。7.2.5 施工阶 段宜 通 过 BIM 协 同 工作平 台建 立进 度、质量、安全、成 本管 理的 相互 关联，实现 施工 过程的集 成化 管理。7.2.6 竣工阶 段BIM 模 型宜 基 于BIM 协 同工 作平 台关 联竣 工验收 相关 资料，形 成最 终竣工 验收 模型。运维BIM 协同 7.3 7.3.1 运维模 型宜 在竣 工阶 段，验收施 工模 型信 息，删除 冗余及 过程 信息，关 联运 维资料。7.3.2 视频监 控、BAS、FAS、AFC 等系统 及设 施设 备宜 基 于 BIM 协同 工作 平台 进行 系统集 成和 数据 融合。7.3.3 运维阶 段空间 管理、资产 管理、维保管 理、安全管 理、应 急管理、能 源管理、运行 监测等 应 用宜基 于BIM 协同 工作 平台 开展工 作。8 信息安 全 安全服 务 8.1 8.1.1 BIM 协 同工 作平 台及 应用 宜根据 数据 安全 等级 建立 安全防 护系 统。8.1.2 安全服 务宜 根 据BIM 协同 工作过 程及 安全 需求，以 服务器 或终 端等 形式 提供 系统的 安全 服务。8.1.3 安全服 务系 统宜 设立 服务 监测、攻击 跟踪 和病 毒防 范。8.1.4 安全服 务系 统宜 包括 身份 认证、访问 控制、数 据保 密以及 数据 备份 等。网络协 议 8.2 8.2.1 BIM 协 同工 作的 数据 传输 宜根据 数据 格式 采用 相应 的传输 方式 及网 络协 议。8.2.2 BIM 协 同工作 宜将 系统中 自定义 协议与 网络 通用传 输协议 结合，采用 多等级 算法加 密，安 全 传输系统 数据。
