漾濞泡核桃机械化初加工技术规范DB5329／T 113-2024.pdf

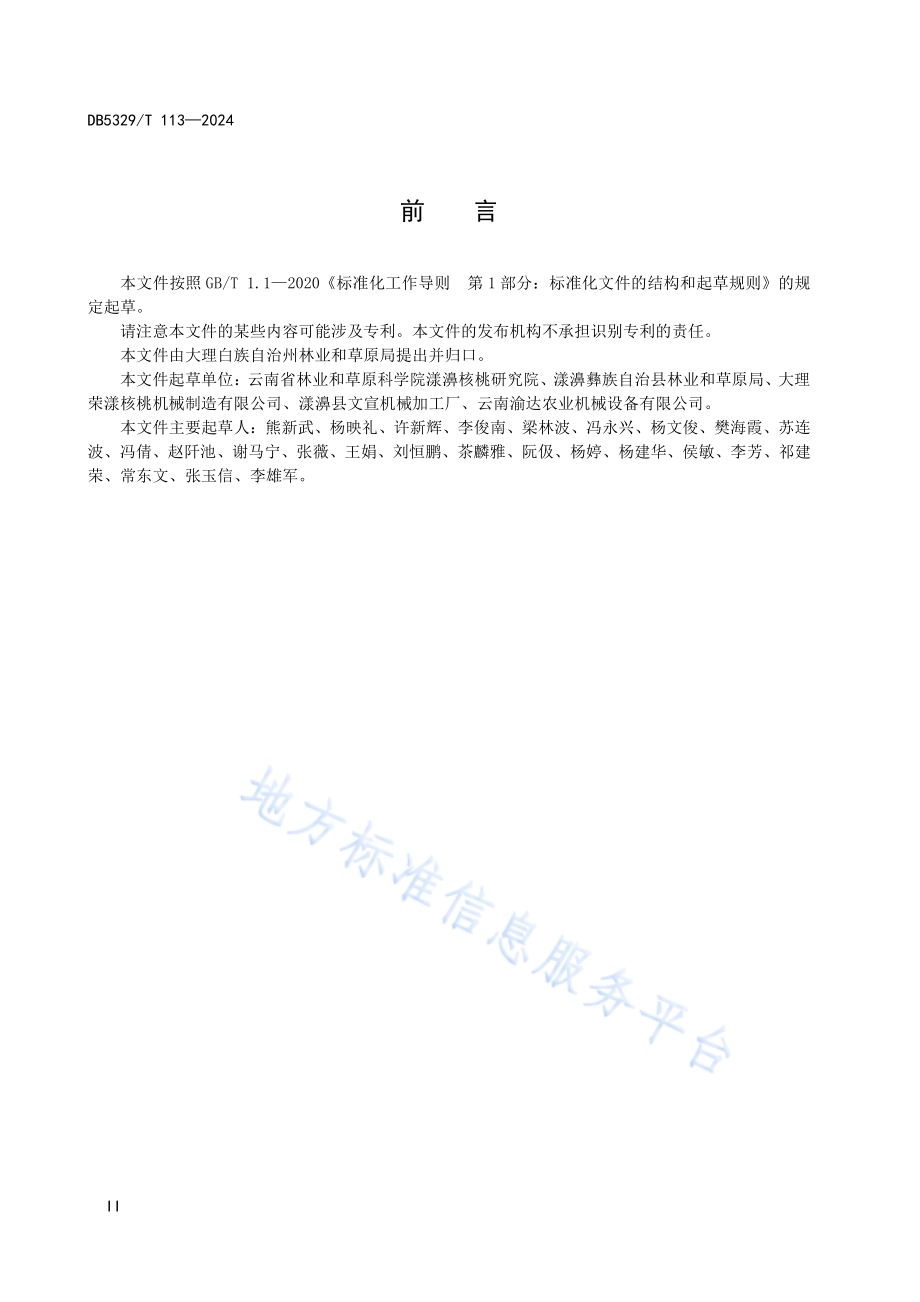

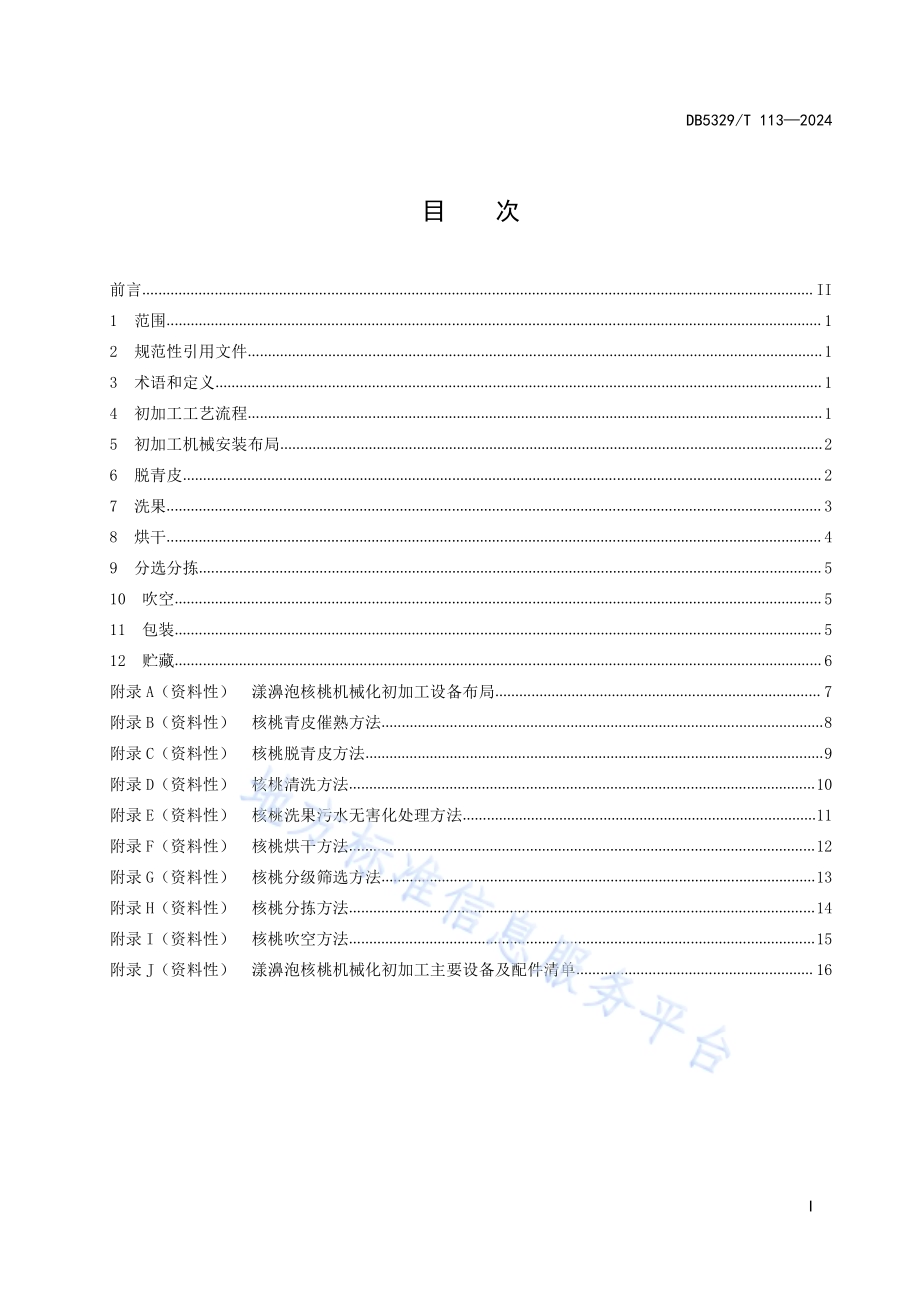

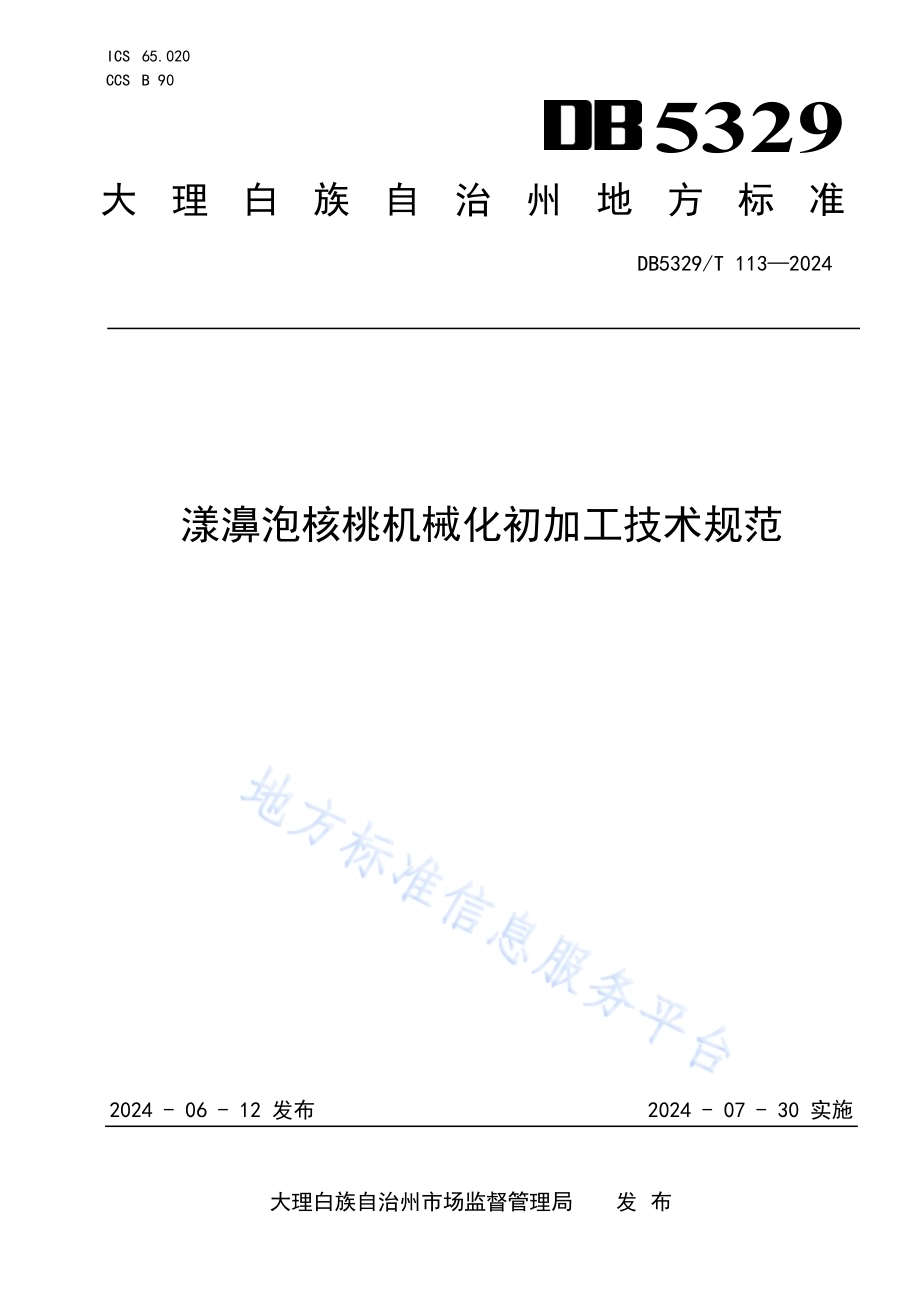

I C S 6 5.0 2 0C C S B 9 05329大 理 白 族 自 治 州 地 方 标 准D B 5 3 2 9/T 1 1 3 2 0 2 4漾 濞 泡 核 桃 机 械 化 初 加 工 技 术 规 范2 0 2 4-0 6-1 2 发 布 2 0 2 4-0 7-3 0 实 施大 理 白 族 自 治 州 市 场 监 督 管 理 局 发 布D B 5 3 2 9/T 1 1 3 2 0 2 4I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 初 加 工 工 艺 流 程.15 初 加 工 机 械 安 装 布 局.26 脱 青 皮.27 洗 果.38 烘 干.49 分 选 分 拣.51 0 吹 空.51 1 包 装.51 2 贮 藏.6附 录 A（资 料 性）漾 濞 泡 核 桃 机 械 化 初 加 工 设 备 布 局.7附 录 B（资 料 性）核 桃 青 皮 催 熟 方 法.8附 录 C（资 料 性）核 桃 脱 青 皮 方 法.9附 录 D（资 料 性）核 桃 清 洗 方 法.1 0附 录 E（资 料 性）核 桃 洗 果 污 水 无 害 化 处 理 方 法.1 1附 录 F（资 料 性）核 桃 烘 干 方 法.1 2附 录 G（资 料 性）核 桃 分 级 筛 选 方 法.1 3附 录 H（资 料 性）核 桃 分 拣 方 法.1 4附 录 I（资 料 性）核 桃 吹 空 方 法.1 5附 录 J（资 料 性）漾 濞 泡 核 桃 机 械 化 初 加 工 主 要 设 备 及 配 件 清 单.1 6D B 5 3 2 9/T 1 1 3 2 0 2 4I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规定 起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 大 理 白 族 自 治 州 林 业 和 草 原 局 提 出 并 归 口。本 文 件 起 草 单 位：云 南 省 林 业 和 草 原 科 学 院 漾 濞 核 桃 研 究 院、漾 濞 彝 族 自 治 县 林 业 和 草 原 局、大 理荣 漾 核 桃 机 械 制 造 有 限 公 司、漾 濞 县 文 宣 机 械 加 工 厂、云 南 渝 达 农 业 机 械 设 备 有 限 公 司。本 文 件 主 要 起 草 人：熊 新 武、杨 映 礼、许 新 辉、李 俊 南、梁 林 波、冯 永 兴、杨 文 俊、樊 海 霞、苏 连波、冯 倩、赵 阡 池、谢 马 宁、张 薇、王 娟、刘 恒 鹏、茶 麟 雅、阮 伋、杨 婷、杨 建 华、侯 敏、李 芳、祁 建荣、常 东 文、张 玉 信、李 雄 军。D B 5 3 2 9/T 1 1 3 2 0 2 41漾 濞 泡 核 桃 机 械 化 初 加 工 技 术 规 范1 范 围本 文 件 规 定 了 漾 濞 泡 核 桃 机 械 化 初 加 工 中 的 术 语 和 定 义、工 艺 流 程、安 装 布 局、脱 青 皮、洗 果、烘干、分 级 分 拣、吹 空、坚 果 分 级、包 装、贮 藏、检 测 等。本 文 件 适 用 于 漾 濞 泡 核 桃 机 械 化 初 加 工 及 坚 果 分 级。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B/T 5 2 2 6.1 机 械 电 气 安 全 机 械 电 气 设 备 第 1 部 分:通 用 技 术 条 件G B/T 5 7 4 9 生 活 饮 用 水 卫 生 标 准G B 1 0 3 9 5.1 农 林 机 械 安 全 第 1 部 分：总 则G B/T 2 5 2 9 5 电 器 设 备 安 全 设 计 导 则J B/T 1 2 0 2 7 核 桃 青 皮 脱 皮 机D B 5 3/T 1 0 2 8 深 纹 核 桃 坚 果 质 量 分 级3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1机 械 化 初 加 工核 桃 采 收 后 的 催 熟、脱 青、烘 干、分 选、包 装 等 环 节 采 用 机 械 设 备 加 工 的 手 段。3.2堆 沤核 桃 青 皮 催 熟 的 方 法。3.3脱 净 率核 桃 青 皮 果 经 核 桃 脱 青 装 置 脱 皮 后，脱 净 的 核 桃 果 数 量 与 青 皮 核 桃 果 数 量 的 百 分 率。3.4破 损 率核 桃 青 皮 果 经 核 桃 脱 青 皮 装 置 脱 皮 后，坚 果 壳 破 损 果 数 量 与 全 部 核 桃 果 数 量 的 百 分 率。3.5白 子无 青 皮 包 裹 核 果 和 完 全 成 熟 开 裂 不 需 要 后 熟 处 理 的 果 实。4 初 加 工 工 艺 流 程D B 5 3 2 9/T 1 1 3 2 0 2 42漾 濞 泡 核 桃 机 械 化 初 加 工 工 艺 流 程 见 图 1。图 1 漾 濞 泡 核 桃 机 械 化 初 加 工 工 艺 流 程5 初 加 工 机 械 安 装 布 局漾 濞 泡 核 桃 机 械 化 初 加 工 安 装 布 局 参 见 附 录 A，主 要 设 备 及 配 件 清 单 参 见 附 录 J。6 脱 青 皮核 桃 青 皮 果分 拣崔 熟 机 械 脱 青裂 果未 裂 果白 子烘 烤饱 满 干 果吹 空破 壳 取 仁分 选 机 分 级/筛 选黑 果/烂 果 分 拣空 果包 装 机 包 装贮 藏包 装装 运青 皮/渣发 酵 池机 械 洗 果 果 液 分 离坚 果 色 选 机 色 选肥 料脱 水液渣 液 分 离水 洗 果沉 淀 池 沉 淀达 标 排 放污 水 净 化 设 备免 洗 果D B 5 3 2 9/T 1 1 3 2 0 2 436.1 脱 青 皮 前 处 理6.1.1 白 子 分 拣从 待 脱 青 皮 果 实 中 分 拣 出 全 部 白 子。6.1.2 催 熟6.1.2.1 物 理 催 熟a)自 然 堆 沤，将 核 桃 青 果 堆 放 在 通 风、荫 凉 的 室 内，青 果 不 直 接 接 触 地 面，离 地 面 2 0 c m 以 上，堆与 堆 之 间 留 6 0 c m 以 上 的 作 业 通 道，果 上 覆 盖 麻 袋 保 湿，堆 沤 时 间 以 核 桃 青 皮 易 脱 离 为 准。b)恒 温 催 熟，将 核 桃 青 果 装 入 可 进 行 温 湿 度 调 控 装 置 内 恒 温 催 熟，催 熟 装 备、工 作 原 理 参 见 附 录 B。催 熟 温 度 控 制 在 2 8 1，相 对 湿 度 保 持 在 8 5%9 9%；催 熟 时 间 4 0 h 7 2 h。6.1.2.2 化 学 催 熟用 乙 烯 利 按 8 1 0 的 比 例 兑 水 后 喷 雾 在 核 桃 青 皮 上，再 按 自 然 堆 沤 法 进 行 堆 沤，堆 沤 时 间 以核 桃 青 皮 易 脱 离 为 准。6.2 脱 青 皮 机 械6.2.1 脱 青 机 械 及 工 作 原 理脱 青 皮 机 械 及 工 作 原 理 参 见 附 录 C。6.2.2 脱 青 皮 机 性 能 要 求6.2.2.1 单 果 进 料，脱 尽 率 9 8%以 上，破 损 率 5%以 下。6.2.2.2 机 械 的 安 全 性 能 和 指 标 应 符 合 G B/T 5 2 2 6.1 和 J B/T 1 2 0 2 7。7 洗 果7.1 洗 果 机 械7.1.1 洗 果 机 械 及 工 作 原 理洗 果 机 械、工 作 原 理 参 见 附 录 D。7.1.2 洗 果 机 械 性 能 要 求7.1.2.1 洗 果 过 程 无 破 损、果 面 异 物 或 污 物 洗 净 率 达 9 6%，清 洗 时 间 5 m i n 1 0 m i n；7.1.2.2 清 洗 机 自 动 高 压 喷 水 冲 洗 与 毛 刷 洗 刷 结 合；7.1.2.3 清 洗 用 水 水 质 符 合 G B/T 5 7 4 9 的 规 定；7.1.2.4 机 械 的 安 全 性 能 和 性 能 指 标 应 符 合 G B/T 2 5 2 9 5，G B/T 5 2 2 6.1 和 G B 1 0 3 9 5.1。7.2 洗 果 与 果 液 分 离经 过 洗 果 机 清 洗 后 混 合 液 自 动 下 漏 分 离，由 滚 筒 传 动 出 果，实 现 果 液 分 离。白 子 经 自 动 传 送 带 进 入脱 水，青 皮 渣 液 进 入 青 皮 渣 液 处 理 装 置。D B 5 3 2 9/T 1 1 3 2 0 2 447.3 脱 水 与 洗 果 液 处 理7.3.1 脱 水a)脱 水 设 备 传 送 带 上 安 装 高 频 震 动 和 高 压 吹 风 机；b)脱 水 时 间 不 超 过 5 m i n，脱 除 水 分 达 到 或 低 于 洗 果 前 鲜 果 含 水 率。7.3.2 洗 果 液 处 理7.3.2.1 青 皮 渣 液 分 离a)果 液 分 离 后 的 渣 液 混 合 体 进 行 粗 渣 分 离 和 细 渣 分 离；b)粗 渣 分 离 筛 孔 直 径 为 5 m m；细 渣 分 离 筛 孔 直 径 为 0.5 m m；c)两 次 分 离 的 青 皮 渣 或 杂 物 经 传 送 带 传 至 青 皮 渣 堆 回 收 利 用。7.3.2.2 滤 液 处 理a)过 滤 后 混 合 液 体 需 进 入 三 级 沉 淀 池 或 中 和 处 理 装 置；b)中 和 处 理 装 置 的 原 理 和 三 级 沉 淀 池 设 备 布 局 可 参 见 附 录 E；8 烘 干8.1 烘 干 机 械8.1.1 洗 果 机 械 及 工 作 原 理烘 干 机 械、工 作 原 理 参 见 附 录 F；8.1.2 烘 干 机 械 性 能 要 求8.1.2.1 热 风 干 燥，智 能 化 控 制，全 自 动 进 出 料；8.1.2.2 噪 音 8 5 d b 以 下，干 燥 度 均 匀，烘 干 1 t 的 综 合 能 耗 能 控 制 在 1 5 0 k w/h 以 内；8.1.2.3 烘 干 设 备 的 安 全 性 能 和 性 能 指 标 应 符 合 G B/T 5 2 2 6.1。8.2 烘 干 技 术 指 标8.2.1 烘 干 方 式8.2.1.1 一 段 式 烘 干烘 干 技 术 指 标 按 表 1 规 定 执 行。表 1 一 段 式 烘 干 技 术 指 标指标类型一段式烘干（恒温烘干）烘干温度（）烘干时间（h）3 8 2 3 0 6 0坚果综合含水率控制 1 0.0%6.5%果仁含水率控制 3%5%D B 5 3 2 9/T 1 1 3 2 0 2 458.2.1.2 二 段 式 烘 干烘 干 技 术 指 标 按 表 2 规 定 执 行。表 2 二 段 式 烘 干 技 术 指 标指标类型二段式烘干第一阶段 第二阶段烘干温度（）烘干时间（h）烘干温度（）烘干时间（h）4 5 1 0.5 1.0 3 8 2 5 0 6 0坚果综合含水率控制 1 0.0%6.5%果仁含水率控制 3%5%9 分 选 分 拣9.1 大 小 分 选9.1.1 分 选 机 械分 选 机 械、工 作 原 理 参 见 附 录 G。9.1.2 分 选 指 标主 要 按 侧 径 的 大 小 指 标 进 行 分 选，参 照 D B 5 3/T 1 0 2 8 进 行。9.2 坚 果 分 拣9.2.1 分 拣 平 台工 作 原 理 参 见 附 录 H。9.2.2 分 拣从 分 拣 平 台 将 黑 斑 果、烂 果 拣 出。1 0 吹 空1 0.1 吹 空 机 械吹 空 机 械、工 作 原 理 参 见 附 录 I。1 0.2 吹 空 机 性 能 指 标缩 仁 达 1/8 以 上，空 瘪 除 尽 率 达 9 6%以 上。1 1 包 装D B 5 3 2 9/T 1 1 3 2 0 2 461 1.1 应 当 使 用 自 动 打 包 机，分 级 打 包；1 1.2 包 装 材 料 应 当 使 用 符 合 食 品 卫 生 标 准 要 求 的 麻 袋 或 编 织 袋 或 标 准 纸 箱。1 2 贮 藏1 2.1 气 调 库 贮 藏。入 库 前 做 好 消 毒 灭 菌，入 库 后 坚 果 贮 存 温 度 要 求 5 8、相 对 湿 度 保 持 5 5%6 0%，种 仁 贮 藏 温 度 应 对 保 持 在-1 5 之 间，相 对 湿 度 5 0%6 0%。1 2.2 常 温 贮 藏。常 温 贮 藏 库 应 当 设 置 自 动 换 气 装 置，保 持 库 内 干 燥、低 温（8 1 5），注 意 防鼠 防 虫。D B 5 3 2 9/T 1 1 3 2 0 2 47A A附 录 A（资 料 性）漾 濞 泡 核 桃 机 械 化 初 加 工 设 备 布 局图 A.1 漾 濞 泡 核 桃 机 械 化 初 加 工 规 划 布 局 示 意 图说明：(0 1)青皮果进脱皮机提升输送机(0 9)净果出料杆链式水平输送机(杆链间距2 2 m m)(1 7)筛果机(0 2)脱皮机 2 台(1 8)人工分拣平台(0 3)出青皮平输出传送机(1 0)带表干网带输送提升输送机(1 9)吹空机(含提升上料输送机)(0 4)出青皮提升输送机(1 1)鲜籽进烤槽水平输送机(0 5)脱皮机出料杆链式水平输送机(杆链间距2 2 m m)(1 2)检修通道(1 3)楼梯 比别 设计计编号(0 6)进洗果机提升输送机(1 4)烘干机(生物质或空气能)图为生物质1:1 0 0(0 7)进洗果机输送带(1 5)干果出料水平输送机(0 8)洗果机 2 台(1 6)干果进筛果机提升验送机 共 1 页，第 1 页D B 5 3 2 9/T 1 1 3 2 0 2 48B B附 录 B（资 料 性）核 桃 青 皮 催 熟 方 法采 收 后 的 核 桃 青 皮 果，应 用 其 后 熟 原 理，利 用 机 械 设 备，给 予 核 桃 青 皮 果 一 定 的 恒 定 温 度 完 成 催 熟过 程，缩 短 催 熟 时 间，提 高 机 械 脱 青 或 人 工 脱 青 效 率。如 图 B.1 所 示，结 构 主 要 由 热 源 设 备 1、保 温 帐篷 6、支 架 5、货 架 7、暖 气 管 8、自 动 控 制 系 统 组 成。当 设 备 运 行 时，自 动 控 制 系 统 温 度 设 置 为 2 8 1，袋 装 或 果 框 装 的 青 皮 果 整 齐 有 序 堆 放 在 货 架 7 上，密 闭 保 温 帐 篷，当 温 度 低 于 设 定 的 下 限 温 度 时，控 制器 指 令 热 源 设 备 通 过 暖 气 管 8 向 保 温 帐 篷 内 送 热，温 度 达 设 定 上 限 时，热 源 设 备 停 止 供 热，这 样 恒 温 运行 4 0 h 后 检 查 可 脱 青 情 况，适 时 进 行 脱 青。在 运 行 过 程 中 相 对 湿 度 低 于 8 0%时，保 温 帐 篷 内 地 面 泼 水打 湿。a说明:1、供暖设备(热风炉或热泵)；2、回风口；3、果框；4、送暖风机；5、保温帐篷支架；6、保温帐篷；7、货架；8、暖气管。图 B.1 恒 温 催 熟 设 备 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 49C C附 录 C（资 料 性）核 桃 脱 青 皮 方 法核 桃 脱 青 皮 机 是 高 仿 人 工 脱 青 皮 原 理，设 备 采 用 单 个 核 桃 自 由 旋 切 脱 皮，核 桃 进 入 旋 切 滚 刀 区，高速 运 转 的 滚 刀 开 始 切 削 青 皮，核 桃 同 时 自 由 滚 动 使 其 各 青 核 桃 脱 皮，核 桃 青 皮 被 滚 刀 切 削，脱 净 的 核 桃直 径 小 不 易 被 削 到，干 净 的 核 桃 滚 出 加 工 区，进 入 容 器，新 的 核 桃 不 断 喂 入，脱 皮 后 被 排 出，格 栅 和 旋切 滚 刀 之 间 的 距 离 可 以 自 动 调 节，还 可 以 根 据 核 桃 品 种 的 大 小、青 皮 的 薄 厚 通 过 弹 簧 调 整，以 减 少 破 壳率，提 高 脱 净 率。b说明：1、进料口；2、输送带；3、投料口；4、出料口；5、弹簧；6、下刀架；7、下刀片；8、定位条；9、弹簧槽；1 0、下刀槽；1 1、上刀轮；1 2、上刀片；1 3、内轮。图 C.1 切 割 式 脱 青 皮 机 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 0D D附 录 D（资 料 性）核 桃 清 洗 方 法该 型 核 桃 清 洗 设 备，原 材 料 从 料 斗 1 8 进 入 刀 板 9 表 面，可 以 通 过 操 作 面 板 1 6 控 制 二 号 电 机 1 0 的运 转，由 传 动 轴 1 1 带 动 传 动 轮 1 2，从 而 带 动 皮 带 1 4 运 转，再 由 滚 珠 1 5 带 动 刀 板 9 向 左 运 动，利 用 刀板 9 上 的 刀 片 对 青 皮 核 桃 进 行 去 皮，通 过 一 号 电 机 4 带 动 电 控 伸 缩 杆 5 左 右 伸 缩，带 动 刷 板 7 左 右 运 动，利 用 毛 刷 8 对 青 皮 核 桃 进 行 表 面 的 清 洗，去 皮 清 洗 后 的 核 桃 从 刀 板 9 落 入 出 料 口 1 7。c说明：1、上架；2、支撑腿；3、一号连接杆；4、一号电机；5、电控伸缩杆；6、二号连接杆；7、刷板；8、毛刷；9、刀板；1 0、二号电机；1 1、传动轴；1 2、滚动轮；1 3、从动轮；1 4、皮带；1 5、滚珠；1 6、操作面板；1 7、出料口；1 8、料斗。图 D.1 核 桃 清 洗 机 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 1E E附 录 E（资 料 性）核 桃 洗 果 污 水 无 害 化 处 理 方 法无 害 化 处 理 系 统 包 括 按 酸 化 絮 凝 除 色 装 置、酸 碱 中 和 装 置 和 沉 淀 池，过 滤 装 置 安 装 在 酸 化 絮 凝 除 色装 置 的 上 方，且 过 滤 装 置 与 搅 拌 装 置 直 接 连 通，药 液 贮 送 装 置 与 搅 拌 装 置 的 侧 壁 通 过 管 道 连 通，酸 化 絮凝 除 色 装 置 与 酸 碱 中 和 装 置 通 过 管 道 连 通，酸 碱 中 和 装 置 与 沉 淀 装 置 通 过 管 道 连 通，过 滤 装 置 的 外 侧 壁上 安 装 有 P L C 控 制 器，过 滤 装 置、搅 拌 装 置、药 液 贮 送 装 置、酸 碱 中 和 装 置 均 与 P L C 控 制 器 电 连 接。系统 运 行 时，洗 果 机 排 除 的 污 水（混 合 液）从 酸 化 絮 凝 除 色 装 置 的 顶 部 进 料 口，通 过 粗 渣 和 细 渣 过 滤、酸化、絮 凝、除 色 等 处 理，再 经 过 酸 碱 中 和 装 置 处 理，进 入 三 级 沉 淀 池 过 滤 沉 淀 达 到 排 放 标 准。d说明：1、过滤箱；1 0 1、洗果污水进料口；1 0 2、过滤液进仓口；1 0 3、过滤液 导流板；2、传送带支架；3、粗渣过滤传送带；4、细渣过滤传送带；5、粗渣导流板；6、青皮渣收 集传送带；7、第一 P H 检测传感器；8、搅拌外仓；9、酸化絮凝液排放口；1 0、耐酸碱电磁阀；1 1、脚轮；1 2、搅拌叶片；1 3、第一搅拌轴；1 4、搅拌叶支架；1 5、搅拌轴螺旋片；1 6、搅拌低速动力 电机；1 7、动力传输链；1 8、过滤液进仓浮球阀；1 9、P L C 控制器；2 0、过滤传送带驱动电机；2 1、搅拌内仓；2 2、液体药剂泵；2 3、固体药剂贮送仓；2 4、固体药剂输送电机；2 5、固体药剂螺旋 输送轴；2 6、固体药剂进仓管；2 7、固体药剂仓支架；2 8、固体药剂仓支架脚；2 9、液体药剂贮 送罐；3 0、液体药剂吸液管；3 1、收集传送带驱动电机；3 2、搅拌桨片；3 3、第二搅拌轴；3 4、酸 化絮凝液进液管；3 5、搅拌机固定架；3 6、搅拌电机；3 7、碱性物料进料口；3 8、第二 P H 检测传 感器；3 9、酸碱中和仓；4 0、碱性物料输料管；4 1、酸碱中和罐排液口；4 2、排液口电磁阀；4 3、贮送电机；4 4、碱性物料贮送罐；4 5、贮送罐支架；4 6、进污管；4 7、一级沉淀池；4 8、活动式过 滤网；4 9、二级沉淀池；5 0、二次沉淀溢流口；5 1、净化池；5 2、排水口。图 E.1 核 桃 污 水 无 害 化 处 理 系 统 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 2F F附 录 F（资 料 性）核 桃 烘 干 方 法核 桃 烘 干 机 是 烘 干 核 桃 的 主 要 设 备，过 去 大 多 采 用 槽 式 烤 房 或 箱 式（含 台 架 式），在 核 桃 初 加 工 机械 一 体 化 条 件 下，烘 干 机 大 多 采 用 集 群 型 箱 式 烤 房，从 内 部 结 构 上 作 了 重 大 改 进。烤 筛 是 梯 形 网 袋 式 设计，一 端 连 接 箱 体 顶 端 进 料 口，另 一 端 连 接 箱 体 低 端 出 料 口，筛 体 厚 度 3 0 c m 左 右，“M”形 烤 筛 空 隙位 置 的 箱 体 上 加 装 风 扇 增 加 烤 箱 层 间 热 空 气 流 量 或 流 速，保 正 核 桃 果 受 热 均 匀，快 速 蒸 发 水 分 的 效 果。二 是 热 风 循 环 方 式 的 改 进。三 是 烤 层 厚 度 控 制 在 烘 干 优 质 核 桃 果 的 标 准 内，保 证 了 烘 干 质 量。其 次，进烤 核 桃 时 或 出 烤 时，核 桃 果 能 够 自 动 滚 落，避 免 高 空 掉 落 砸 破 果 壳 的 现 象。其 他 运 行 方 式 与 同 类 产 品 相同。e说明：1、热源通道；2、加热风机；3、热风回流室 4、热气流加速风机；5、热气流回风口；6、排湿缝(口)7、含水率监测探头；8、梯形网槽自流式烤箱；9、进烤核桃传送机；1 0、进料口；1 1、烤箱体 1 2、进科提开机；1 3、出料口;1 4、出料传送机。图 F.1 核 桃 烘 干 机 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 3G G附 录 G（资 料 性）核 桃 分 级 筛 选 方 法此 设 备 主 要 是 将 滚 筒 装 置 倾 斜 安 装 于 机 架 上，滚 筒 预 设 不 同 大 小 的 网 筛 孔。电 动 机 经 减 速 机 与 滚 筒装 置 通 过 联 轴 器 连 接 在 一 起，驱 动 滚 筒 装 置 绕 其 轴 线 转 动。当 核 桃 进 入 滚 筒 装 置 后，由 于 滚 筒 装 置 的 倾斜 与 转 动，使 筛 面 上 的 物 料 翻 转 与 滚 动，使 不 同 大 小 的 核 桃 通 过 不 同 等 级 的 网 孔 排 出，最 大 的 经 滚 筒 尾部 的 排 料 口 排 出。f说明：1、进料口；2、第一级分选筛筒；3、第一级分选网；4、分选隔断；5、第二级分选筛筒；6、第二级分选筛网；7、第三级分选筛简；8、第三级分选筛网；9、送料螺旋片；1 0、转轴；1 1、轴承座；1 2、第四级分选出料口；1 3、第三级分选出料口；1 4、第二级分选出料口；1 5、第一级分选出料口；1 6、脚轮；1 7、电机；1 8、减速机。图 G.1 核 桃 核 桃 分 级 筛 选 机 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 4H H附 录 H（资 料 性）核 桃 分 拣 方 法核 桃 自 动 翻 滚 式 分 拣 机，首 先 物 料 通 过 第 一 输 送 带 1 进 行 输 送，物 料 掉 落 至 倾 斜 的 第 二 输 送 带 2，顶 部 翻 转 并 进 行 分 拣。设 备 可 通 过 二 个 传 输 带 的 传 输 速 度 和 倾 斜 度，使 得 分 拣 时 操 作 方 便 和 提 高 分 拣 效率。g说明：1、第一输送带；2、第二输送带；3、调节机构；4、拉紧机构；5、支撑柱；6、辊轴；7、调节架；8、调节槽；9、第一螺杆；1 0、轴块；1 1、第一旋钮；1 2、电机；1 3、链轮；1 4、链带；1 5、底座；1 6、滑槽；1 7、滑块；1 8、第二螺杆；1 9、第二旋钮。图 H.1 核 桃 分 拣 平 台 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 5I I附 录 I（资 料 性）核 桃 吹 空 方 法通 过 调 节 风 机 风 力 的 大 小，将 重 量 不 同 的 核 桃 吹 入 不 同 的 档 板 格 中，达 到 吹 空 效 果。h说明：1、腔体结构，壳体；2、导料板；3、挡风板；4、散风板；5、风机；6、第一挡板；7、进料口；8、第二挡板；9、导料架；1 0、第一出料管；1 1、第二出料管；1 2/1 4、道风通道；1 3、出料导槽。图 I.1 核 桃 吹 空 机 示 意 图D B 5 3 2 9/T 1 1 3 2 0 2 41 6J J附 录 J（资 料 性）漾 濞 泡 核 桃 机 械 化 初 加 工 主 要 设 备 及 配 件 清 单序号 设备名称1 青果提升机2 污水处理系统3 核桃青皮脱皮机4 果皮平送机5 果皮提升机6 脱皮出料平送机（杆链式）7 鲜果进料提升机8 进洗果机输送带9 洗果机1 0 净果出料输送网带1 1 带表干网带输送提升机1 2 鲜籽进烤槽输送带1 3 烤槽配套通道1 4 楼梯1 5 烘干机1 6 干果出料输送带1 7 干果进筛果机提升机1 8 筛果机1 9 人工分拣平台2 0 吹空机（含提升上料输送机）2 2 生产线专用配电柜+电线
