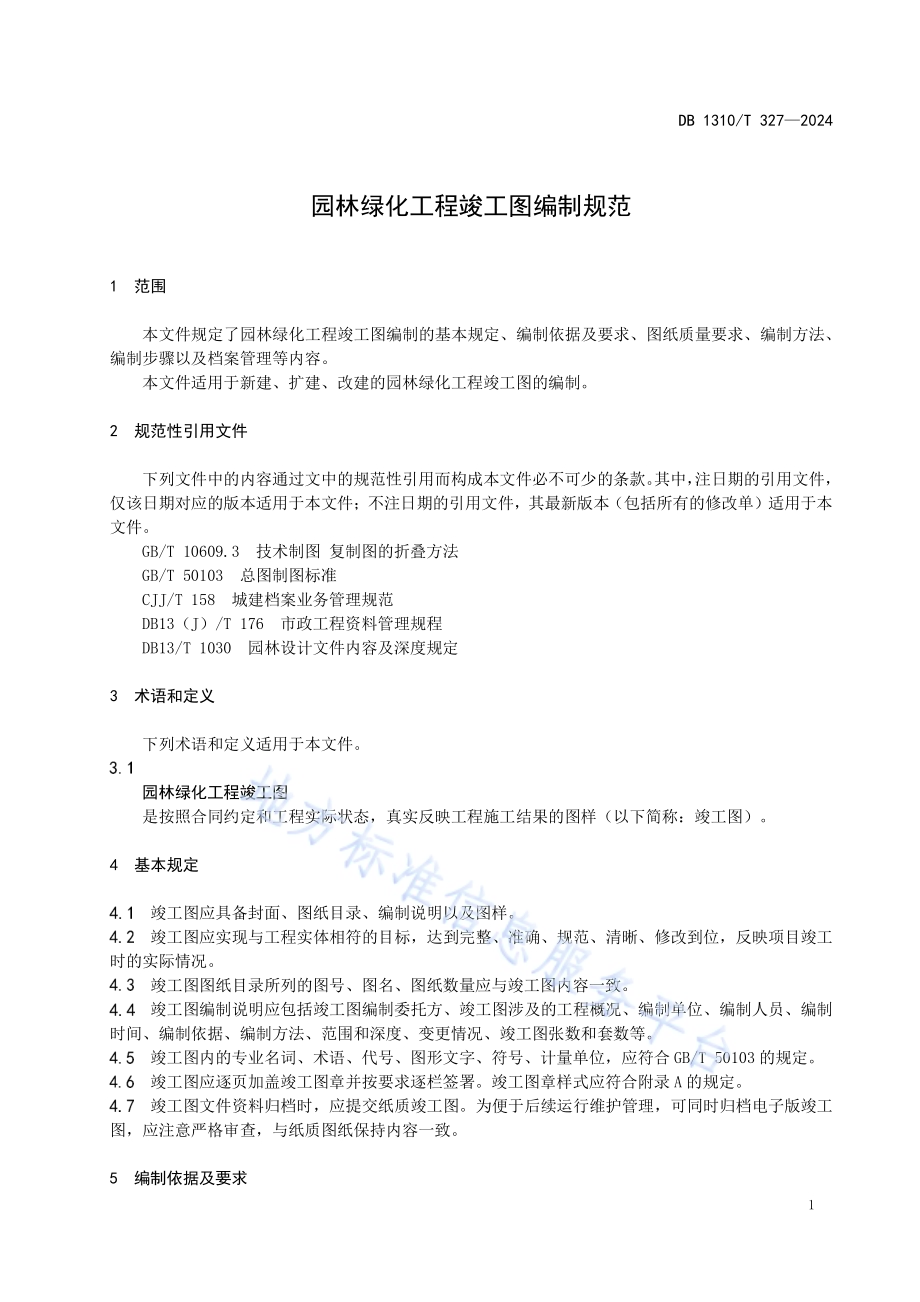

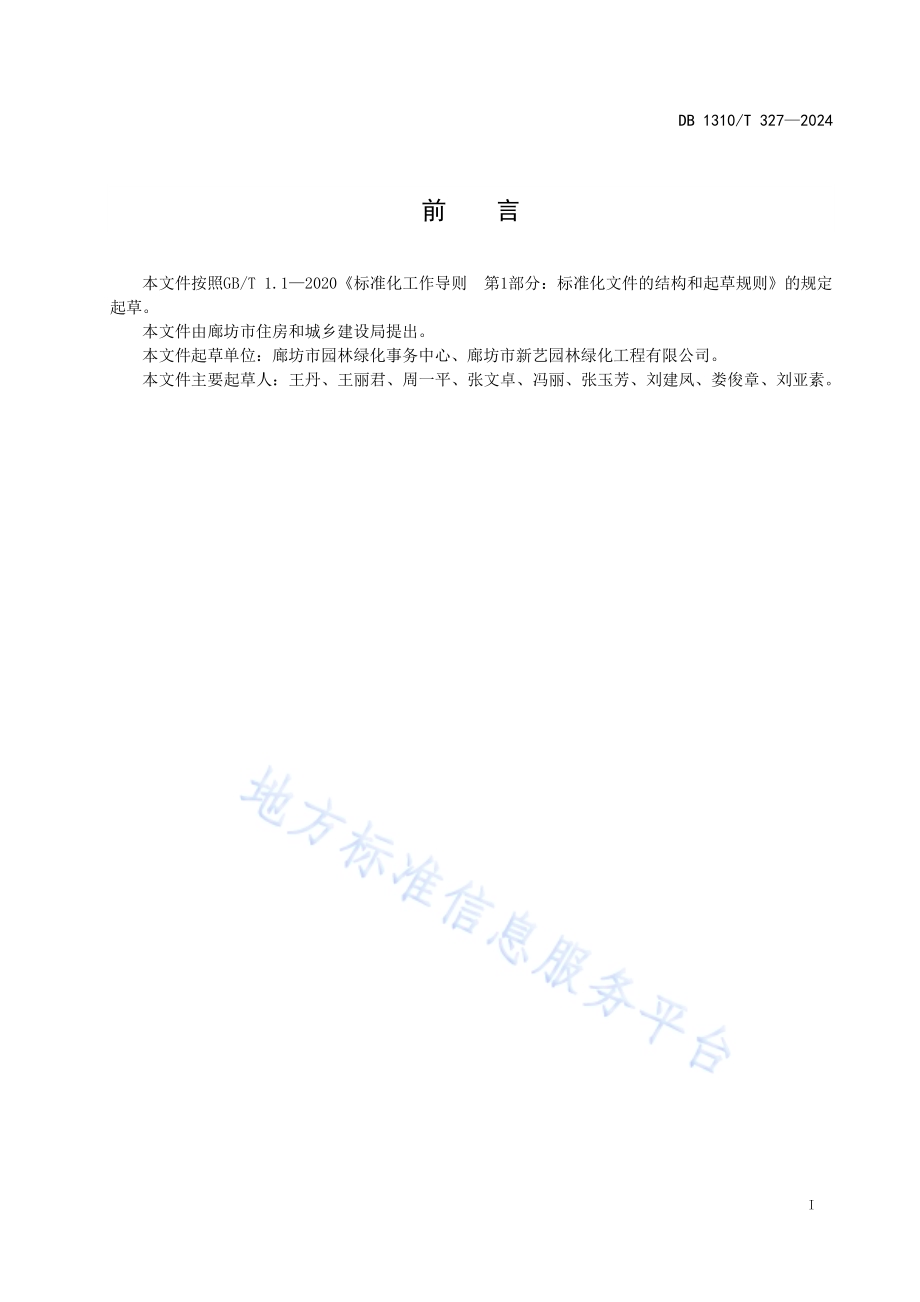

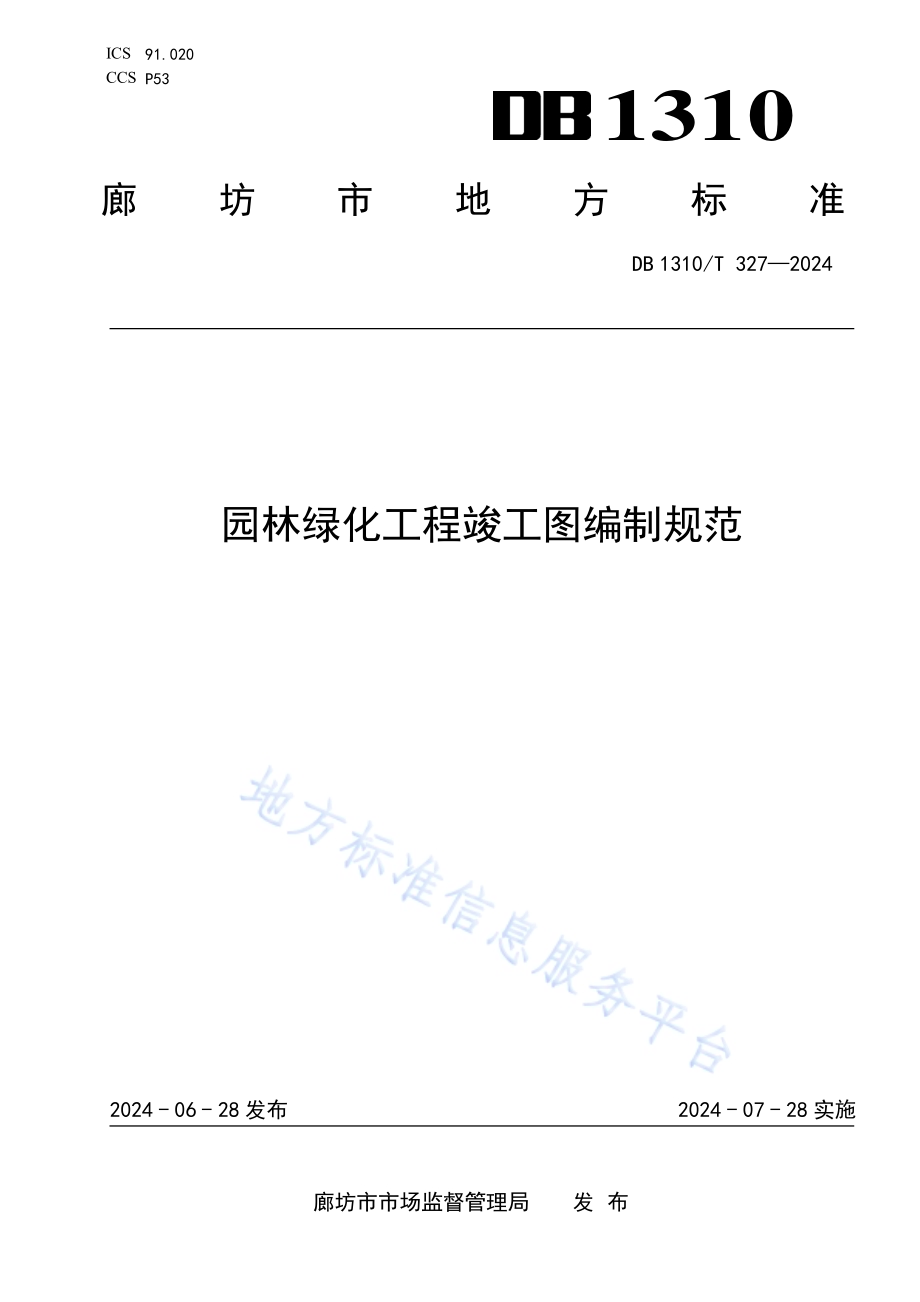

ICS 91.020 CCS P53 1310 廊坊市地方标准 DB 1310/T 3272024 园林绿化 工程竣工 图编制规 范 2024-06-28 发布 2024-07-28 实施 廊坊市市 场监督 管 理局 发 布 DB 1310/T 327 2024 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。本文件 由廊 坊市 住房 和城 乡建设 局提 出。本文件 起草 单位：廊 坊市 园林绿 化事 务中 心、廊坊 市新艺 园林 绿化 工程 有限 公司。本文件 主要起 草人：王丹、王丽 君、周 一平、张文 卓、冯 丽、张 玉芳、刘建 凤、娄 俊章、刘亚 素。DB 1310/T 327 2024 1 园 林绿化 工程竣工 图编制 规范 1 范围 本文件 规定了 园林 绿化工 程竣工 图编制 的基 本规定、编制 依据及 要求、图纸 质量要 求、编 制方 法、编制步 骤以 及档 案管 理等 内容。本文件 适用 于新 建、扩建、改建 的园 林绿 化工 程竣 工图的 编制。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 10609.3 技术 制图 复制图 的折 叠方 法 GB/T 50103 总 图制 图标 准 CJJ/T 158 城 建档 案业 务 管理规 范 DB13（J）/T 176 市政 工 程资料 管理 规程 DB13/T 1030 园林 设计 文 件内容 及深 度规 定 3 术语和 定义 下列术 语和 定义 适用 于本 文件。园林绿 化工 程竣 工图 是按照 合同 约定 和工 程实 际状态，真 实反 映工 程施 工结果 的图 样（以下 简称：竣工 图）。4 基本规 定 竣工图 应具 备封 面、图纸 目录、编制 说明 以及 图样。竣工图 应实现 与工 程实体 相符的 目标，达到 完整、准确、规范、清晰、修改 到位，反映项 目竣 工时的实 际情 况。竣工图 图纸 目录 所列 的图 号、图 名、图纸 数量 应与 竣工图 内容 一致。竣工图 编制说 明应 包括竣 工图编 制委托 方、竣工图 涉及的 工程概 况、编制单 位、编 制人员、编 制时间、编制 依据、编 制方 法、范 围和 深度、变 更情 况、竣 工图 张数 和套 数等。竣工图 内的 专业 名词、术 语、代 号、图形 文字、符 号、计 量单 位，应符 合GB/T 50103 的规 定。竣工图 应逐 页加 盖竣 工图 章并按 要求 逐栏 签署。竣 工图章 样式 应符 合附 录A 的规定。竣工图 文件资 料归 档时，应提交 纸质竣 工图。为便 于后续 运行维 护管 理，可 同时归 档电子 版竣 工图，应 注意 严格 审查，与 纸质图 纸保 持内 容一 致。5 编制依 据及 要求 DB 1310/T 327 2024 2 编制依 据 竣工图 编制 的依 据性 文件 包括：建 设单 位出 具或 审查 通 过的 施工 图、图 纸会 审文 件、设计 交底 文件、设计或 洽商 变更 记录、现 场签证 单、隐蔽 工程 验收 记录等 签证 记录、施 工及 质检记 录、质量 事故 报 告 及处理记 录等 设计、施 工、监理和 建设 单位 在项 目建 设过程 中形 成的 有效 记录 文件。编制要 求 5.2.1 凡按施 工图施 工没 有变更 的，应 由编制 单位 在施工 图上逐 张加盖 竣工 图章，用来编 制竣工 图 的施工图 必须 是新 图，不得 使用复 印的 白图。5.2.2 绿地建 设面 积低 于 20000，一 般性 变更 低于 图面 面积的 40%；绿 地建 设面 积高于 20000，一般性 变更 低于 图面 面积 的 30%，可 直接 在原 施工 图 上做标 注性 修改。所有变 更内容 均应 在修 改处 注 明修改依 据文件 的名 称、编 号和条 款号。注明 时应使 用带箭 头的索 引线，不得 相互交 叉或遮 盖其 他说明。原施工 图应 为新 蓝图，并 加盖竣 工图 章。5.2.3 竣工图 目录 应包 含新 增补 图纸的 图名、图 号。5.2.4 竣工图 中变更 内容 的说明 方式优 先选择 绘图 说明方 式，图 示无法 说明 的洽商 变更，按照绘 图 要求选择 文字 说明 方式。6 图纸质 量要 求 竣工图 的编 制成 果应 达到 完整、准确、规 范、清晰、修改 到位 的标 准。竣工图 的编 制范 围依 据园 林绿化 项目 的具 体情 况及 合同约 定内 容进 行调 整。竣工图 出图 范围 内的 成品 内容深 度应 符合 现行 施工 图设计 深度 规定 的要 求。竣工图 应达到 所有 变更内 容均修 改至真 实反 映项目 的变更 情况为 合格 标准，对涉及 专业的 变更 部分，应 同时 确认 对应 分部 分项的 修改 情况。纸质竣 工图 的纸 张、打印 用墨、盖章 印泥、书 写用 墨等材 料应 符合 档案 长期 安全保 管要 求。7 编制方 法 施工图 改绘 竣工 图的 编制 方法 7.1.1 对于未 发生 变更 的图 纸，在原施 工蓝 图上 盖章 即可 标记为 竣工 图。7.1.2 凡一般 性的 变更 且能 在原 施工图 上修 改补 充的，可 采用的 改绘 方式 有：杠改、划改、圈 改。7.1.3 无法用 图形、数 据表 达清 楚的更 改内 容，应在 图框 内用文 字说 明。7.1.4 图上各 种引 出说 明应 与图 框平行，引 出线 为细 实线，不能 出现 交叉，不 得遮 盖其他 线条。7.1.5 在原施 工蓝 图上 修改 严禁 采用出 现刮 改、涂改 或打 补丁的 覆盖 绘制 方式。7.1.6 圈改方 式绘制 时，应局部 圈出更 改部位 并在 原图空 白处重 新绘制，在 修改处 注明修 改依据 文 件的名称、编 号和 条款 号。重新绘 制竣 工图 的编 制方 法 7.2.1 凡有下 述情 形之 一的，应 重新绘 制竣 工图：涉及关 键的 结构 形式 和工 艺做法 改变、平 面布 置变 动、项 目关 键内 容变 动等 的重大 变化；图面的 一般 性变 更面 积高 于 5.2.2 规 定的；DB 1310/T 327 2024 3 合同约 定要 求对 所有 变更 重绘或 变更 面积 超过 约定 比例。7.2.2 重新绘 制的竣 工图 应按原 图编号，在图 号末 尾加注“竣”字，或 在新 图标题 栏内注 明“竣 工 阶段”。7.2.3 重新绘 制的竣 工图 图幅、比例、标题栏 内标 识项、文字大 小及字 体应 与原施 工图一 致，并 符 合DB13/T 1030 的 规定。7.2.4 重新绘 制的 图纸 页替 换原 图，原 图不 再归 档，但应 在编制 说明 中注 明修 改依 据。8 编制步 骤 收集和 整理 相关 资料 正 式 编 制竣 工 图前，编制单 位 应 收集 和 整理 园 林绿化 工 程 施工 图 和项 目 建设过 程 中 形成 的 有效 记录文件，特 别是 产生 变更 的依据 性文 件。分阶段 编制 竣工 图 竣工图 的编 制应 分阶 段进 行，边建 设边 编制，以单 位 工程为 单位，每个 单位 工 程中的 各单 位工 程为基础，分阶 段绘 制竣 工图。竣工图 的汇 总 8.3.1 在每个 分部 分项 工程 完成 后，编 制单 位按 照合 同约 定 将该分 部分 项工 程的 全部 竣工图 汇总 完成。8.3.2 编制单 位按 照合 同约 定将 全部竣 工图 分专 业进 行汇 总。竣工图 的审 核 8.4.1 竣工图 编制完 毕后，施工 单位应 进行审 核，并由该 项目技 术负责 人逐 页审核 并签字 确认。审 核无误后 交由 项目 监理 单位 复审。监 理单 位如 发现 竣 工图不 完整、不准 确或 折 叠、盖章 等不 符合 规范 要 求时，及 时出 具审 核意 见，责成竣 工图 编制 单位 修改 补齐。合格 后，监理 单 位 在监理 审核 章或 竣工 图 章 上签字确 认。未实 施监 督管 理的项 目，由项 目法 人单 位组织 竣工 图审 核。竣工图 审核 的主 要内 容有：所有修 改点 是否 已修 改到 位；图与图 相关 联之 处是 否已 作相应 修改；所有修 改处 是否 标注 了修 改依据；所有修 改依 据是 否手 续齐 全、有 效；目录是 否与 实际 图纸 内容 一致。竣工图 的签 名盖 章 8.5.1 竣工图 通过会 审确 认无误 后，逐 张加盖 竣工 图章。竣工图 章、竣 工图 审核章 中的内 容应填 写 齐全、清 楚，应由 相关 责任 人签字 或盖 执业 资格 印章，不得 代签。8.5.2 图章应 加盖 在标 题栏 附近 的空白 处，一般 不能 覆盖 图 面线条 及文 字。个别 图纸 正 面无空 白 处 时，可加盖 在图 纸背 面。9 档案管 理 DB 1310/T 327 2024 4 折叠存 档 印制后 的竣 工图 折叠 应按GB/T 10609.3 的 规定 执行。完成折 叠后 应将 图纸 放入 档案盒 中，并 标注 好项目名 称、图号、日 期。组卷 竣工图 的组卷 应按 每个单 项工程 分不同 专业 类别进 行组卷。与原 施工 图专业 类别的 顺序一 一对 应，每个专 业工 程可 以参 考专 业竣工 图内 容、数量 组成 一 卷或数 卷。卷内 应包 含封 面、卷内 目录、文 件部 分、竣工图 备考 表和 封底。其 编写应 符合DB13（J）/T 176 的规 定。档案管 理按 照CJJ/T 158 的规定 执行。DB 1310/T 327 2024 5 附录A（规范 性）竣工图 章样 式 竣工图 章样 式见 图A.1。图A.1 竣工图 章样 式
