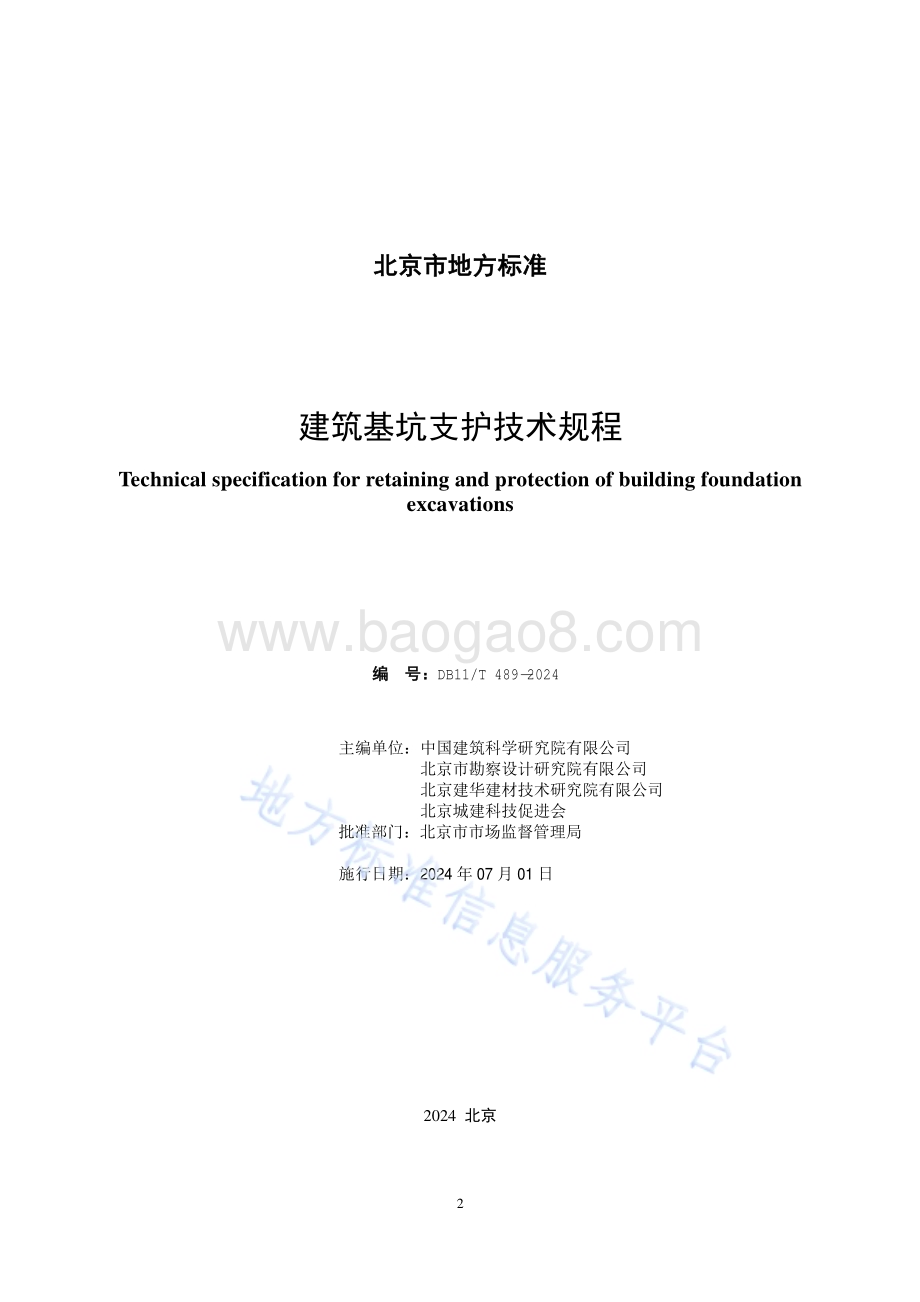

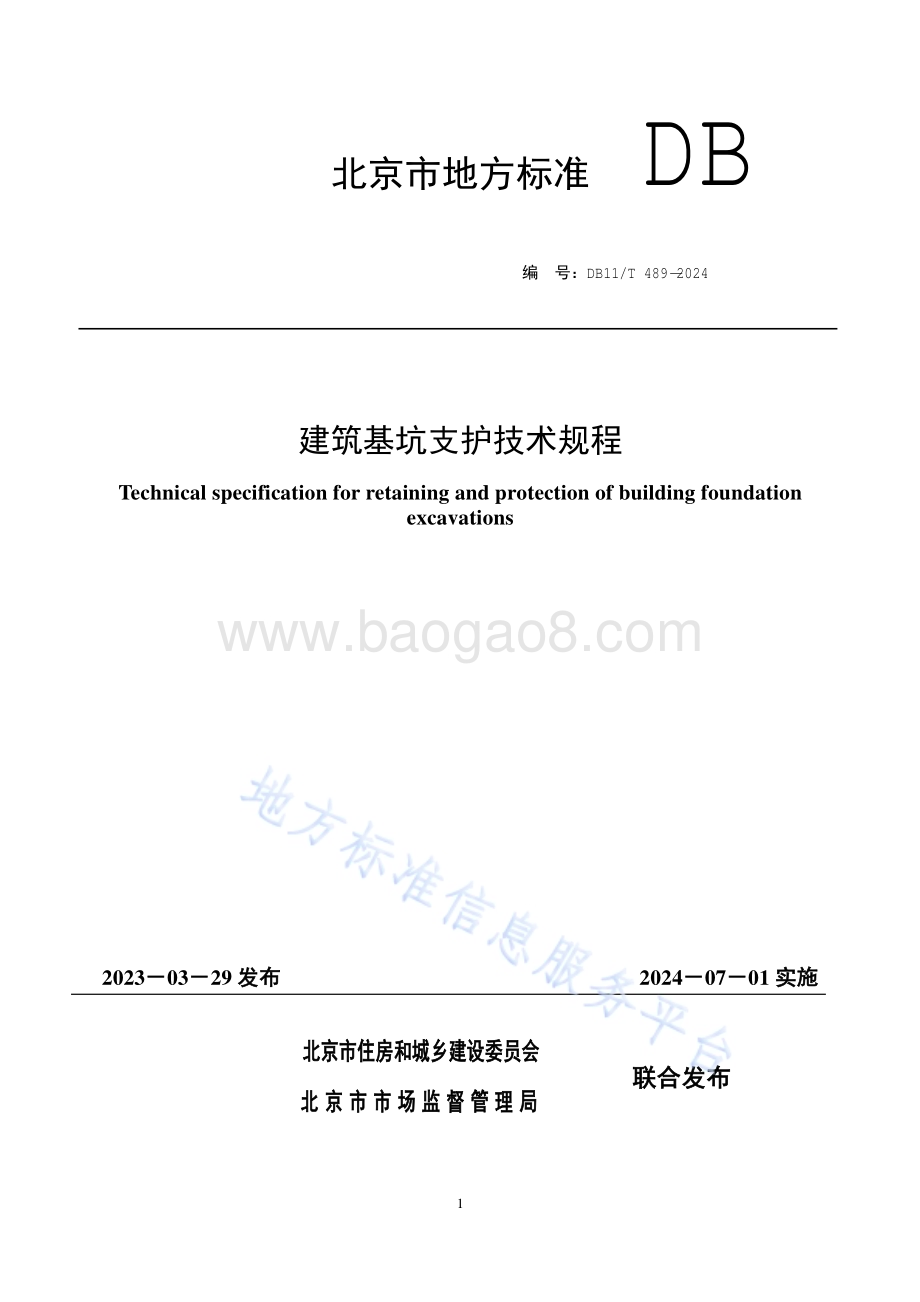

1 北京市地方标准 编 号：DB11/T 489-2024 建筑基坑支护技术规程 Technical specification for retaining and protection of building foundation excavations 2023 03 29发布 2024 07 01实施 北京市住房和城乡建设委员会 北京市市场监督管理局 DB 联合发布 2 北京市地方标准 建筑基坑支护技术规程 Technical specification for retaining and protection of building foundation excavations 编 号：DB11/T 489-2024 主编单位：中国建筑科学研究院有限公司 北京市勘察设计研究院有限公司 北京建华建材技术研究院有限公司 北京城建科技促进会 批准部门：北京市市场监督管理局 施行日期：2024年 07月 01日 2024 北京 3 前 言 根据北京市市场监督管理局 2022年北京市地方标准制修订项目计划（第一批）的通知（京市监发 202214号文）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考国内 相关 标准，并在 广泛 征 求 意见 的 基 础上，修订 本 规程。本 规程的主要技术内 容是：总 则、术 语和符 号、基本 规 定、勘察 与周边环境 调查、地 下水控 制、放坡、支挡式 结 构、土钉墙、基坑开挖与回填、监 测。本 规程修订的主要技术内 容是：1.将原 规程 3.2节 勘察要求单 独成章并新增周边环境 调查内 容，作为 第 4章；2.新增基坑工 程 碳排放量 计 算 内 容；3.新增基坑工 程 抗震 设计内 容；4.新增针对 地 下水 位 上升 的地 下水控 制要求 和降水井封堵 要求；5.对 第 10章 监 测频率和 监 测预警 要求进行调 整。本 规程 由 北京市 住房和 城 乡 建设 委员 会 和 北京市市场监督管理局 共同 管理，由 北京市 住房和 城 乡 建设 委员 会归口、组 织 实施，并负责 组 织 编制单位 对具体 技术内 容 进行 解释。执 行 过 程中 如 有 意见或 建 议，请寄送 北京城建科 技促进会（地 址：北京市 西 城 区 广 莲路 1号北京建 工 大厦 A座 910室；邮政 编 码：100055）。本 规程主编单位：中国建筑科学研究院有限公司 北京市勘察设计研究院有限公司 北京建华建材技术研究院有限公司 北京城建科技促进会 本 规程参编单位：北京城建勘 测 设计研究院有限 责 任 公司 北京建 工 集团 有限 责 任 公司 中 基 发 展 建设 工 程有限 责 任 公司 北京建材地 质 工 程有限公司 北京中 兵岩 土工 程有限公司 中 航 勘察设计研究院有限公司 北京 综 建科技有限公司 中建 二 局第 三 建筑 工 程有限公司 北京城建设计发 展集团股份 有限公司 泛华建设 集团 有限公司 北京市第 五 建筑 工 程 集团 有限公司 中国 新 兴 建筑 工 程有限 责 任 公司 北京 新 创展 基础工 程有限公司 中 冶 地 集团西 北 岩 土工 程有限公司 北京城建 道桥 建设 集团 有限公司 北京市 政 建设 集团 有限 责 任 公司 北京 工 业大 学 中 铁 建设 集团 有限公司 航天 规划设计 集团 有限公司 北京中地 大 工 程勘察设计研究院有限 责 任 公司 北京京 能 地 质 工 程有限公司 北京市地 质 基础工 程有限公司 北京 爱 地地 质 工 程技术有限公司 北京 东 地 岩 土工 程有限公司 北京 岩 土工 程勘察院有限公司 北京中 岩大 地科技 股份 有限公司 4 北京 现代金宇岩 土工 程有限公司 北京 健安诚岩 土工 程有限公司 北京市建设 工 程 质 量 第 二检 测 所 有限公司 北京市建设 工 程 质 量 第 三检 测 所 有限 责 任 公司 北京市第 三 建筑 工 程有限公司 中国建筑一局（集团）有限公司 北京 启力岩 土工 程有限公司 北京 岩 土工 程 协 会 本 规程主要 起草人 员：张 雁 杨 斌 周与 诚 孙保卫 杨生贵 韩 煊 陶连金 孔 恒 郭跃龙 王秀丽 何世鸣 张治 华 赵杰伟 马 健 李 建 光 周 振鸿 曾德光 韩友强 金忠良 赵 旭 张 东 韩 泽坤 黄昌乾 高 见 闻 夏瑞萌 冯 彬 孙 华 波 陈 浩 张 丹 王 建 明 宗士昌 梁 涛 李伟强 蔡冠军 油 新 华 翟玉 新 王 鹏 戴 连 双 蒋 新 民 师 华 强 杨 波 程 嵩涛 朱益江 梁 成 华 石美 成 郑 林 刘武军 吕 强 罗 鹏 王强 勋 王伟伟 宋 宁 汪 一 帆 樊 金 桂 孟庆立 陈 军 张 海涛 杨 宝森 张忠 甫 张 志勇 贺美 德 郭 婷婷 胡贺祥 闫 广 段石敦 叶荣 德 路 剡奎 钱 增 志 王 书 行 夏继辉 张 纯波 甘玉叶 吴梦 龙 赵 林江 李 瑞雪 李保 坚 谭 磊 王 晋 文 宋志 强 朱 寰 周 晓辉 邵 国 鑫 张德 萍 郭 存丰 牛 大伟 万家 和 张 维 张 宁 本 规程主要 审 查 人 员：化 建 新 王 笃礼 张 晋勋 宋 二 祥 胡瑞 深 刘 军 李 强 5 目 次 1 总 则.1 2 术 语和符 号.2 2.1 术 语.2 2.2 符 号.3 3 基本 规 定.5 3.1 设计 原则.5 3.2 支 护 结 构 选型.7 3.3 水 平荷载.7 3.4 质 量 检 测.11 4 勘察 与周边环境 调查.12 4.1 一 般 规 定.12 4.2 勘察.12 4.3 周边环境 调查.13 5 地 下水控 制.14 5.1 一 般 规 定.14 5.2 截 水.15 5.3 降 水.15 5.4 集 水 明 排.20 5.5 回 灌.20 6 放 坡.21 6.1 放坡 设计.21 6.2 放坡 施 工.21 7 支挡式 结 构.22 7.1 一 般 规 定.22 7.2 结 构 分析.22 7.3 基坑 稳 定 性 验 算.22 7.4 双 排 桩 设计.25 7.5 截面承载 力 计 算.27 7.6 锚杆 计 算.27 7.7 构 造 要求.29 7.8 施 工.32 7.9 质 量 检 测.34 8 土钉墙.36 8.1 一 般 规 定.36 8.2 设 计.36 8.3 施 工.41 8.4 质 量 检 测.43 9 基坑开挖与回填.44 9.1 一 般 规 定.44 9.2 开 挖.44 9.3 基坑 防 排水.44 9.4 封 底及 回填.44 10 监 测.45 10.1 一 般 规 定.45 10.2 监 测 项目.45 10.3 巡视 检 查.45 10.4 监 测 点布置.46 10.5 监 测频率.47 10.6 监 测预警 值.48 6 10.7 监 测成 果.49 附录 A 抗震 设计.51 附录 B 基坑支 护 设计文 件 内 容.56 附录 C 基坑工 程 碳排放量 计 算.59 附录 D 渗透稳 定 性 验 算.69 附录 E 锚杆钢腰 梁 按简 支 梁 考 虑时选型 参考 表.71 本 规程 用词说 明.72 引用 标准 名录.73 附：条 文 说 明.74 7 Contents 1 General provisions.1 2 Terms and symbols.2 2.1 Terms.2 2.2 Symbols.3 3 Basic requierments.5 3.1 Principles of design.5 3.2 Choice of structural types.7 3.3 Horizontal load.7 3.4 Testing of quality.11 4 Investigation of construction site and its surroundings.12 4.1 General requierments.12 4.2 Investigation.12 4.3 Investigation of surroundings.13 5 Groundwater control.14 5.1 General requierments.14 5.2 Seepage cut-off.15 5.3 Dewatering.15 5.4 Open pumping.20 5.5 Rechaerge.20 6 Sloping.21 6.1 Design of sloping.21 6.2 Construction of sloping.21 7 Retaining structures.22 7.1 General requierments.22 7.2 Structural analysis.22 7.3 Excavations stabilitys analysis.22 7.4 Design of double-row-piles wall.25 7.5 Sectional bearing capacity checking.27 7.6 Anchor calculation.27 7.7 Structural detail.29 7.8 Consturction.32 7.9 Testing of quality.34 8 Soil nailing wall.36 8.1 General requierments.36 8.2 Design.36 8.3 Consturction.41 8.4 Testing of quality.43 9 Excavation and backfill.44 9.1 General requierments.44 9.2 Excavating.44 9.3 Groundwater control.44 9.4 Seal off and backfill.44 10 Monitoring.45 10.1 General requierments.45 10.2 Monitoring items.45 10.3 Inspectin and examination.45 10.4 Arrangement of monitoring point.46 10.5 Frequency of monitoring.47 10.6 Alarming on monitoring.48 10.7 Result of monitoring.49 Appendix A Seismic design.51 Appendix B Contents of design documents on foundation excavations.56 Appendix C Carbon emission calculation for excavation engineering.59 Appendix D Calculation on seepage stability.69 Appendix E Reference form for selection of anchored steel waling considered as simply 8 supported beam.71 Explanation of wording in this standard.72 List of quoted standards.73 Addition：Explanation of provisions.74 1 1 总 则 1.0.1 为 了 规 范 北京市行 政区 域 内建筑 基坑支 护 的勘察、设计、施 工和 监 测工作，做到 安 全适用、技术 先 进、经 济合 理、低 碳环 保，制 定本 规程。1.0.2 本 规程 适用于 北京市行 政区 域 内建筑 与 市 政 基坑工 程的勘察、设计、施 工和 监 测。1.0.3 建筑 基坑支 护 设计 应 综 合 考 虑 场地 工 程地 质 与水 文地 质 条件、基坑开挖 深度、降排水 条件、基础 类型、周边 环境对基坑 侧壁变形 控 制的要求、基坑周边 荷载、施 工 季 节 及 施 工 条件、支 护 结 构 使用 期限 等因素，做到因 地制 宜、因时 制 宜。1.0.4 建筑 基坑支 护除应 符 合 本 规程的规 定 外，尚应 符 合 国 家 及 北京市 现 行有 关 标准的规 定。2 2 术语和符号 2.1 术 语 2.1.1 建筑 基坑 building foundation pit 为 进行建（构）筑 物及 市 政 基础 设施施 工 所 开挖 的地 面以 下 空间。2.1.2 基坑工 程 excavation engineering 为 保 证 地 面向 下开挖 形 成 的地 下 空间 的 安 全稳 定 而 实施的 支挡、地 下水控 制、土 方 开挖、检 测、监 测 等 工 程 措 施的总 称。2.1.3 基坑支 护 retaining and protecting for foundation excavations 为 保 证 地 下 结 构 施 工 及 基坑周边环境 的 安 全，对基坑 侧壁及 周边环境 采用 的 支挡、加固 与 保 护措 施。2.1.4 基坑周边环境 surroundings around foundation pit 基坑开挖 影响范 围 内 既 有建（构）筑 物、道路、地 下 设施、地 下 管 线、岩 土体、地 下水体 及 基坑周边 临 时 堆 载等 的 统 称。2.1.5 排 桩 soldier piles 以 某种 桩型按 队列 式 布置 组 成 的 基坑支 护 结 构。2.1.6 地 下 连 续 墙 diaphragm wall 用 机械 施 工 方 法 成 槽，并 形 成 的 钢 筋混凝 土 地 下 连 续 墙体。2.1.7 土钉墙 soil nailing wall 采用 土钉 加固 的 基坑 侧壁 土体与 喷射混凝 土 面 层 等 组 成 的 支 护 结 构。2.1.8 土 层 锚杆 soil anchor 设 置于 土 层 中 由 锚固 段 和 自 由 段 组 成 的 抗 拔 构 件。2.1.9 冠梁 capping beam 设 置 在挡土构 件 顶 部的 将挡土构 件 连 为整体 的 钢 筋混凝 土 梁 或 型钢 梁。2.1.10 腰 梁 waling 设 置 在挡土构 件侧面 传递 锚杆 拉 力 或 内 支 撑轴 力 的 钢 筋混凝 土 梁 或 型钢 梁。2.1.11 支 点 fulcrum 锚杆 或支 撑 体 系 对支 护 结 构 的 水 平 约束 点。2.1.12 嵌 固深度 embedded depth 挡土构 件 在基坑开挖 底面以 下 的 配筋 段 的 长 度。2.1.13 劲芯 水 泥 土 搅拌 墙 soil mixed wall 通 过 搅拌切割 形 成 的 连 续 墙体 内 插入 型钢、预 制 桩等 芯 体 后 形 成 的 复 合 挡土 隔 水 结 构。2.1.14 地 下水控 制 groundwater controlling 为 保 证 支 护 结 构、基坑开挖、地 下 结 构 的 正常 施 工 及 基坑周边环境 安 全而采 取 的 排水、降水、隔 水或回 灌措施。2.1.15 隔 水 帷幕 curtain for cutting off water 用于 阻隔 或 减少 地 下水 流入 基坑 侧壁及 基坑 底而采用 的 连 续 截 水体。2.1.16 抗震构 造措 施 details of seismic design 除 根据地 震作 用 和 承载 力 计 算 进行 抗震 验 算 以外 的 对支 护 结 构 必须 采 取 的 各种细 部 构 造 要求。2.1.17 基坑工 程 碳排放量 excavation engineering carbon emission 基坑工 程 在 建材 生 产阶 段、运输阶 段、施 工 阶 段、使用 阶 段 和 拆 除 阶 段 产 生 的 温 室 气 体排放 的总 和，以 二 氧 化 碳 当 量 表 示。2.1.18 基坑工 程 碳排放 因 子 excavation engineering carbon emission factor 根据 工 程 预算定 额，基坑工 程中 某 一 子 目单位 工 程 量 的 碳排放量。3 2.2 符 号 2.2.1 抗 力 和 材 料 性 能 c 土 的 黏聚 力；土 的内 摩擦角；f y、f py 普 通 钢 筋、预 应 力 钢 筋 抗 拉 强 度 设计 值；f yk 普 通 钢 筋 抗 拉 强 度 标准 值；f k 支 撑轴 力 标准 值；k 土 的 渗透 系数；K ai 第 i层 土 的主 动 土 压 力 系数；K pi 第 i层 土 的 被动 土 压 力 系数；q 单 井 出 水量；R k 土钉或 锚杆 的 极 限 抗 拔 承载 力 标准 值；q sk 锚固 体与土 层之 间 的 极 限 粘 结 强 度 标准 值；R 抗 滑 力 矩 标准 值；土 的 重 度；w 地 下水 重 度。2.2.2 作 用 和作 用 效 应 p ak 主 动 土 压 力 标准 值；p pk 被动 土 压 力 标准 值；u 孔 隙 水 压 力；q 0 均 布附加荷载 标准 值；p 0 基础 底面附加 压 力 标准 值；S 滑动 力 矩 标准 值；M 弯矩 设计 值；M k 弯矩 标准 值；N 轴 向 拉 力 或 压 力 设计 值；N k 轴 向 拉 力 或 压 力 标准 值；V 剪 力 设计 值；V k 剪 力 标准 值；Q 流 量。2.2.3 几 何 参 数 A 截面面 积；b 截面 宽 度；d 桩、锚杆、土钉 的 直径 或基础 埋 置深度；h 基坑 深度 或 截面 高 度；H 潜 水 含 水 层 厚 度 或 承 压 水 头 高 于 含 水 层顶 板 的 高 度；l 长 度；l d 挡土构 件 的 嵌 固深度；l f 锚杆 非 锚固 段 长 度；s x 锚杆 的 水 平间 距；土钉或 锚杆 轴线 与水 平面 的 夹 角；土钉墙坡 面 与水 平面 的 夹 角；R 影响 半径。2.2.4 计 算 系数 4 相对 距离比；o 支 护 结 构 重 要 性 系数；K t 土钉或 锚杆 抗 拔 安 全 系数；K e 嵌 固稳 定 安 全 系数；K s 圆弧 滑动 稳 定 安 全 系数；K se1 突涌 稳 定 性 安 全 系数；K se2 流 土 稳 定 性 安 全 系数；弯矩 折 减系数；j 土钉 轴 向 拉 力 调 整 系数。Cui 与 单位 工 程 量对 应 的 碳排放 因 子；i 单位 工 程 量碳排放量 计 算 调 整 系数。5 axah=3 基本规定 3.1 设计原则 3.1.1 设计文 件应 明 确 支 护 结 构 的设计 使用 期限。除 有 特殊 要求 外，本 规程 所 列各种 支 护 结 构，均 应按 设计 使用年限 不 少 于 一年的 临 时性 结 构 进行设计。3.1.2 基坑支 护 结 构 应按承载 能力 极 限 状态 和 正常 使用 极 限 状态 进行设计。3.1.3 当出 现 下 列 状态 之 一 时，应 判 定为 达 到了承载 能力 极 限 状态：1 支 护 结 构构 件 或 连 接 因应 力 超 过 材 料 强 度而 破坏，或 因 过 度变形而 不 适于 继 续 承载；2 支 护 结 构 转 变 为 机动 体 系，支 护 结 构或 结 构构 件 丧失 稳 定；3 支 护 体或土体 因 土 中 剪 应 力 达 到 其 抗 剪 强 度而 发 生 滑动、隆 起、推移、倾覆、滑 移；4 地 下水 渗 流 引 起 土体 渗透 破坏。3.1.4 当出 现 下 列 状态 时，应 判 定为 达 到了 正常 使用 极 限 状态：支 护 结 构 的 变形、基坑周边 建筑 物 或 地 面 沉 降、地 下水 的 状态已妨碍 地 下 结 构 施 工或 影响 基坑周边环境 的 正常 使用。3.1.5 基坑支 护 设计 时，应 根据 基坑 的 开挖 深度 h、邻近 建（构）筑 物及 管 线 与坑边 的 相对 距离比 和工 程地 质、水 文地 质 条件，按 破坏 后 果 的 严 重 程 度按表 3.1.5划 分 基坑 侧壁 的 安 全等 级。对同 一 基坑 的 不 同 部位，可 采用 不 同 的 基坑 侧壁 安 全等 级。表 3.1.5 基坑侧壁安全等级划分 注：1 h 基坑开挖 深度。2 相对 距离比。x为 管 线、邻近 建（构）筑 物 基础边 缘（桩 基础 桩 端）离 坑口 内 壁 的 水 平 距离，h a为基础 底面 距 基坑 底 垂直距离，见 图 3.1.5。3 工 程地 质、水 文地 质 条件分类：复 杂 土 质 差、地 下水对基坑工 程有 重 大 影响；一 般 土 质 一 般，基坑 侧壁 有 易 于 流 失 的 粉 土、粉砂 层，地 下水对基坑工 程有 影响；简 单 土 质 好，且 地 下水对基坑工 程 影响 轻微。坑 壁 为 多 层 土 时 可 经 过 分析按 不利情况确 定工 程地 质、水 文地 质 条件类 别。4 如 邻近 建（构）筑 物 为 价 值 不 高、待 拆 除 或 临 时性 的，管 线 为 非 重 要 干 线，一 旦破坏没 有 危险且易 于 修 复，则 值 可 增 大 一 个 范 围 值；当 周边环境为 变形 特别敏感 的 邻近 建（构）筑 物 或 重 点 保 护 的 古 建筑 物等 有 特殊 要求的建（构）筑 物，当 基坑 侧壁 安 全等 级 为 二 级 或 三 级 时，安 全等 级 应 提 高 一 级；当既 有 基础（或 桩 基础 桩 端）埋 深 大 于 基坑 深度时，应 根据 基础 距 基坑 底 的 相对 距离、基 底附加应 力、桩 基础 形 式 以及 上 部结 构对 变形 的 敏感 程 度等因素，综 合 确 定 值及 安 全等 级。5 当 基坑支 护 结 构作为 地 下 建筑结 构 的一部 分时，基坑 侧壁 安 全等 级 应 为 一 级。图 3.1.5 相邻建筑基础与基坑相对关系示意图 I II III I II III I II IIIh 1510 h 15 二 级 一 级h 10 一 级 二 级 二 级 二 级一 级一 级三 级 三 级二 级一 级 0.5 0.5 1.0 1.0一 级一 级环境 条件 工 程地 质、水 文地 质 条件开挖 深度h（m）ahxa=6 3.1.6 支 护 结 构 设计 应 根据 基坑 侧壁 安 全等 级确 定 结 构 重 要 性 系数 o，安 全等 级 为 一 级 时 取 o 1.1；安 全等 级 为 二 级 时 取 o 1.0；安 全等 级 为 三 级 时 取 o 0.9。3.1.7 支 护 结 构 变形 控 制 应 符 合 下 列 规 定：1 应 根据 周边环境 的 重 要 性、对 变形 的 适应 能力 及 土（岩）的 性 质 等因素 确 定支 护 结 构 的 水 平变形 控 制 值，最 大 水 平变形 控 制 值应 满足 正常 使用 要求；2 周边 地 面 竖 向变形应 根据 邻近 建筑结 构 形 式 及使用 现 状 进行 控 制；3 当 邻近 有 重 要管 线 及 地 下 建（构）筑 物时，支 护 结 构水 平变形 和 竖 向变形应按 满足 管 线 及 地 下 建（构）筑物 正常 工作 的要求 控 制；4 当 支 护 结 构作为 永久 性 结 构 时，支 护 结 构 的 水 平变形 和 竖 向变形应按 满足其 永久 使用 工 况 的要求 控 制；5 当 无 明 确 要求 时，最 大 水 平变形 控 制 值 一 级 基坑 宜 取 0.002h，二 级 基坑 宜 取 0.004h，三 级 基坑 宜 取 0.006h。3.1.8 基坑支 护 地 下水控 制方 法 应以 对 地 下水 资源 和环境 影响 最 小 为原则 确 定。3.1.9 基坑工 程 可 根据 工 程 需 要考 虑 支 护 结 构 的 抗震 设计，抗震 设计 可 按 本 规程 附录 A进行。3.1.10 基坑工 程设计 应 包括 下 列 内 容：1 支 护 结 构体 系 的方 案 和 技术经 济 比 较；2 基坑支 护 体 系 的 稳 定 性 验 算；3 支 护 结 构 的 强 度、稳 定和 变形 计 算；4 地 下水控 制设计；5 对周边环境 影响 的 控 制设计；6 基坑土 方 开挖 方 案；7 基坑工 程的监 测 要求。3.1.11 基坑支 护 设计、施 工 应 具 备 以 下基本 资 料：1 建筑场地 及 其 周边 地 表 至 基坑 底面 下 规 定 深度范 围 内地 层 结 构、土（岩）的 物 理 力 学 性 质，地 下水 分布、含 水 层 性 质、渗透 系数 和 施 工 期地 下水 位 可 能 的 变化等 资 料；2 标有建筑 红 线、施 工 红 线 的总 平面 图 及 基础 结 构 设计 图；3 建筑场地内 及 周边 的地 下 管 线、地 下 设施的位 置、深度、结 构 形 式、埋 设 时间及使用 现 状；4 邻近已 有建筑的位 置、层数、高 度、结 构 类型、完 好 程 度、已 建 时间、沉 降 观 测 资 料 以及 基础 类型、埋 置 深度、主要 尺寸、基础 距 基坑 侧壁 的 净 距 等；5 基坑周 围 的地 面 排水 情况，地 面 雨 水、污 水、上下水 管 线 排 入 或 漏（渗）入 基坑 的 可 能 性及 其 管理 控 制 体 系 资 料；6 施 工 期 间 基坑周边 的地 面 堆 载及 车辆、设 备 的 动、静 载 情况 等。3.1.12 土 压 力 及 水 压 力 计 算、土 的 各 类稳 定 性 验 算 时，土、水 压 力 的 分、合 算 方 法 及 相 应 的 土 的 抗 剪 强 度 指 标 类别 应 符 合 下 列 规 定：1 对 地 下水 位 以 上 的 黏 性 土、黏 质 粉 土，应采用 三 轴 固 结 不 排水 剪切 试 验 确 定 的 抗 剪 强 度 指 标 ccu、cu或 采 用 直 剪 固 结 快 剪 试 验 确 定 的 抗 剪 强 度 指 标 ccq、cq，对 地 下水 位 以 上 的 砂 质 粉 土、砂 土、碎 石 土，土 的 抗 剪 强 度 指 标 应采用 有 效 应 力强 度 指 标 c、；2 对 地 下水 位 以 下 的 黏 性 土、黏 质 粉 土，可 采用 土 压 力、水 压 力 合 算 方 法；其 中，对 正常 固 结 和 超 固 结 土，土 的 抗 剪 强 度 指 标 应采用 三 轴 固 结 不 排水 剪切 试 验 确 定 的 抗 剪 强 度 指 标 ccu、cu或 采用 直 剪 固 结 快 剪 方 法 确 定 的 抗 剪 强 度 指 标 ccq、cq；对 欠 固 结 土，宜采用 有 效自重压 力 下预 固 结的 三 轴 不 固 结 不 排水 试 验 确 定 的 抗 剪 强 度 指 标 cuu、uu；3 对 地 下水 位 以 下 的 砂 质 粉 土、砂 土和 碎 石 土，应采用 土 压 力、水 压 力 分 算 方 法，土 的 抗 剪 强 度 指 标 应采用 有 效 应 力 抗 剪 强 度 指 标 c、；对 砂 质 粉 土，当 缺 少 有 效 应 力强 度 指 标 时，也 可 采用 三 轴 固 结 不 排水抗 剪 强 度 指 标 ccu、cu或 直 剪 固 结 快 剪 强 度 指 标 ccq、cq代 替；对 砂 土和 碎 石 土，有 效 应 力 抗 剪 强 度 指 标 可 根据标准 贯 入 试验 击 数 和水下 休止 角 等物 理 力 学 指 标 取 值；当 采用 土 压 力、水 压 力 分 算 方 法 时，水 压 力 可 按 静 水 压 力 计 算；当 存 在地 下水 渗 流 时，宜按渗 流 理 论 计 算水 压 力 和土 的 竖 向 有 效 应 力；当 存 在 多 层 地 下水 时，应 根据地 下水 赋 存 条件，分 别 计 算与 各层 地 下水相关 的 水 压 力；7 4 有 工 程经验 时，土 的 抗 剪 强 度 指 标 可 根据 室 内 或原 位 测 试得 到 的 其 他 物 理 力 学 指 标，按 经验方 法 确 定。3.1.13 基坑支 护 设计 应 对 施 工 质 量 检 测 及 施 工过 程监 控 提 出 要求。3.1.14 基坑支 护 设计 应选 择 符 合 支 护 结 构 实 际 条件 的计 算 模 型，并在 确 认参 数 的 合 理 性、计 算 结 果 的 可 靠 性 后，方 可 将 计 算 结 果用于 设计。3.1.15 基坑支 护 设计 应 提 出 监 测 技术要求，包括 监 测 项目、监 测频率、监 测 点布置及 监 测控 制 值 和预警 值等。3.1.16 基坑支 护 设计文 件 内 容 应 符 合 本 规程 附录 B的要求。3.1.17 基坑工 程 可 综 合 考 虑 节 能 降碳，碳排放量 计 算 可 按 本 规程 附录 C进行。3.2 支护结构选型 3.2.1 支 护 结 构 应 综 合 考 虑 基坑周边环境 限制 条件、开挖 深度、工 程地 质 与水 文地 质 条件、结 构 受 力、变形 控 制 要求、工 程 造 价、碳排放量、施 工工 艺 及 设 备 条件、周边相 近 条件 基坑 的 工 程经验、施 工工 期 及 施 工 季 节 等因素，按表 3.2.1选型。表 3.2.1 各类支护结构的适用条件 结 构 类型 适用条件 安 全等 级 基坑 深度、环境 条件、土 质 和 地 下水 条件 支 挡 式 结 构 锚 拉 式 结 构 一 级 二 级 适用于深 基坑 1 排 桩适用于 地 下水 位 以 上、可 降水或 结 合截 水 帷幕 的 基坑 2 地 下 连 续 墙 宜 同 时用 作 主 体 地 下 结构 外 墙，可 同 时用于截 水 3 锚杆 不 宜用 在 软弱 土 层 和 含 有 高 水 头 地 下水 的 碎 石 土、砂 土 层 中 4 当 邻近 基坑 有建筑 物 地 下 室、地 下 构 筑 物等，锚杆 的有 效 锚固 长 度 不足 时，不 应采用锚杆 5 当 锚杆 施 工 会 造 成基坑周边 建（构）筑 物 的 损害 或 违反 城市地 下 空间 规 划 等 规 定 时，不 应采用锚杆 支 撑 式 结 构 适用于深 基坑 悬臂 式 结 构 适用于 浅 基坑 双 排 桩 当 锚 拉 式、支 撑 式和 悬臂 式 结 构 不 适用时，可 考 虑采用 双 排 桩 逆 作 法 适用于 场地 狭小 且 周 边环境 复 杂，常 规 顺 作 实施 难 度 大，工 期 及变形 控 制要求 高 且 需 作为主 体 地 下 结 构 一部 分。土 钉 墙 单一 土钉墙 二 级 三 级 适用于 地 下水 位 以 上或 可 实施 降水 的 基 坑，但 基坑 深度 不 宜 大 于 10m 当 基坑 潜 在 滑动面 内有建筑 物、重 要地 下 管 线时，不 宜采用 土钉墙 预 应 力 锚杆 复 合 土钉墙 适用于 地 下水 位 以 上或 可 实施 降水 的 基 坑，但 基坑 深度 不 宜 大 于 15m 水 泥 土 桩 垂直复 合 土钉墙 基坑 深度 不 宜 大 于 10m且不 宜用 在 含 有 高水 头 地 下水 的 碎 石 土、砂 土、粉 土 层 中 微 型桩 垂直 复 合 土钉墙 适用于 地 下水 位 以 上或 可 实施 降水 的 基 坑，但 基坑 深度 不 宜 大 于 10m 放坡 三 级 1 具 有 放坡 的场地 条件 2 可 与上 述 支 护 结 构 形 式 结 合 注：1 当 基坑 不 同 部位的 周边环境 条件、土 层 性 状、基坑 深度等 不 同 时，可 在 不 同 部位 分 别 采用 不 同 的 支 护形 式。2 支 护 结 构 可 沿 开挖 深度，对 侧壁 上、下 部位 采用 不 同 结 构 类型 组 合 的 支 护形 式，其 设计 应按 基坑 侧壁 的 安 全等 级 进行总 体控 制。3.2.2 支 护 结 构 选型应 考 虑 结 构 的 空间 效 应 和 受 力 特 点，采用 有 利 支 护 结 构 材 料 受 力 特 性 的 形 式。3.2.3 对 于 基坑上 部 采用 放坡或土钉墙，下 部 采用 支挡式 结 构 的 情况，放坡或土钉墙支 护 的 高 度（h 1）大 于 基坑 总深度 的 1/2时，应 考 虑桩（墙）顶 部 以 上土体与 桩（墙）支 护 结 构 间 的 相 互 影响，并 应 严 格 控 制 桩（墙）顶 部的 水平 位 移。3.3 水平荷载 3.3.1 支 护 结 构 设计 时，所 采用 的 作 用 效 应，应 符 合 下 列 规 定：1 支 护 结 构构 件承载 力 计 算 时，取 承载 能力 极 限 状态 下 的 作 用 基本 组 合；当 支 护 结 构作为 永久 或 临 时 支 护时，其 作 用 基本 组 合 的 综 合分 项 系数 分 别不 应 小 于 1.35及 1.25；8 2 支 护 结 构整体 稳 定 性 计 算 时，取 作 用 标准组 合 的 效 应；3 支 护 结 构水 平 位 移 及 周边 地 面 沉 降 计 算 时，取正常 使用 极 限 状态 下作 用 标准组 合 的 效 应。3.3.2 计 算作 用 在支 护 结 构上 的 水 平荷载时，应 考 虑 下 列 因素：1 基坑 内 外 土 的 自重（包括 地 下水）；2 基坑周边 既 有 和在 建的建（构）筑 物荷载；3 基坑周边 施 工 材 料 和 设 备 荷载；4 基坑周边 车辆 荷载；5 冻胀、温 度变化等 产 生 的 作 用。3.3.3 作 用 在支 护 结 构上 的 土 压 力 应按 下 列 规 定 确 定：1 支 护 结 构 外侧 的主 动 土 压 力 标准 值、支 护 结 构 内 侧 的 被动 土 压 力 标准 值宜按 下 列 公 式 计 算（图 3.3.3）：1）对 地 下水 位 以 上或水土 合 算 的 土 层 i i iK c K pa,a,ak ak2-=s（3.3.3-1）)245(tan2,aiiKj-=（3.3.3-2）i iK c K p,p i,p pk pk2+=s（3.3.3-3）)245(tan2,piiKj+=（3.3.3-4）式 中：p ak 支 护 结 构 外侧，第 i层 土 中计 算 点 的主 动 土 压 力强 度 标准 值（kPa）；当 p ak 0时，应 取 p ak 0；ak、pk 分 别 为支 护 结 构 外侧、内 侧 计 算 点 的 土 中 竖 向应 力 标准 值（kPa），按 本 规程第 3.3.5条 的规 定 计 算；K a,i、K p,i 分 别 为 第 i层 土 的主 动 土 压 力 系数、被动 土 压 力 系数；c i、j i 第 i层 土 的 黏聚 力（kPa）、内 摩擦角（）；按 本 规程第 3.1.12条 的规 定 取 值；p pk 支 护 结 构 内 侧，第 i层 土 中计 算 点 的 被动 土 压 力强 度 标准 值（kPa）。2）对水土 分 算 的 土 层()a a,a,a ak ak2 u K c K u pi i i+-=s（3.3.3-5）()p,p i,p p pk pk2 u K c K u pi i+-=s（3.3.3-6）式 中：u a、u p 分 别 为支 护 结 构 外侧、内 侧 计 算 点 的 水 压 力（kPa）；对 静止 地 下水，按 本 规程第 3.3.4条 的规 定 取 值；当 采用 悬挂 式 截 水 帷幕 时，应 考 虑 地 下水 沿 支 护 结 构 向 基坑 面 的 渗 流 对水 压 力 的 影响。pkak0 图 3.3.3 土压力计算 2 在支 护 结 构土 压 力 的 影响范 围 内，存 在相 邻 建筑 物 地 下墙体 等稳 定 界 面时，可 采用 库仑 土 压 力 理 论 计 算 界 9 面 内有限 滑动 楔 体 产 生 的主 动 土 压 力，此
