园林绿化废弃物热解处理技术规范DB11／T 2287-2024.pdf

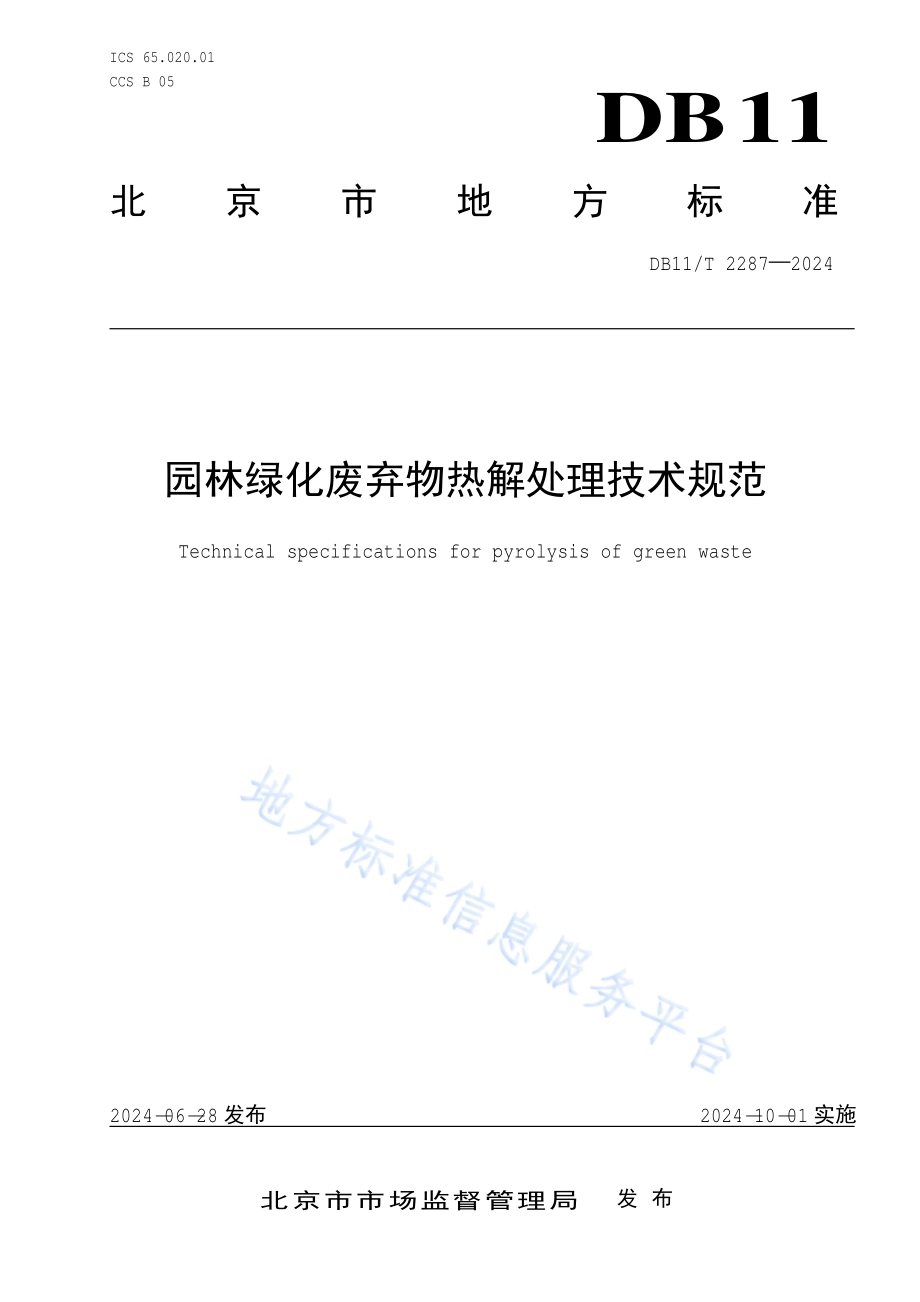

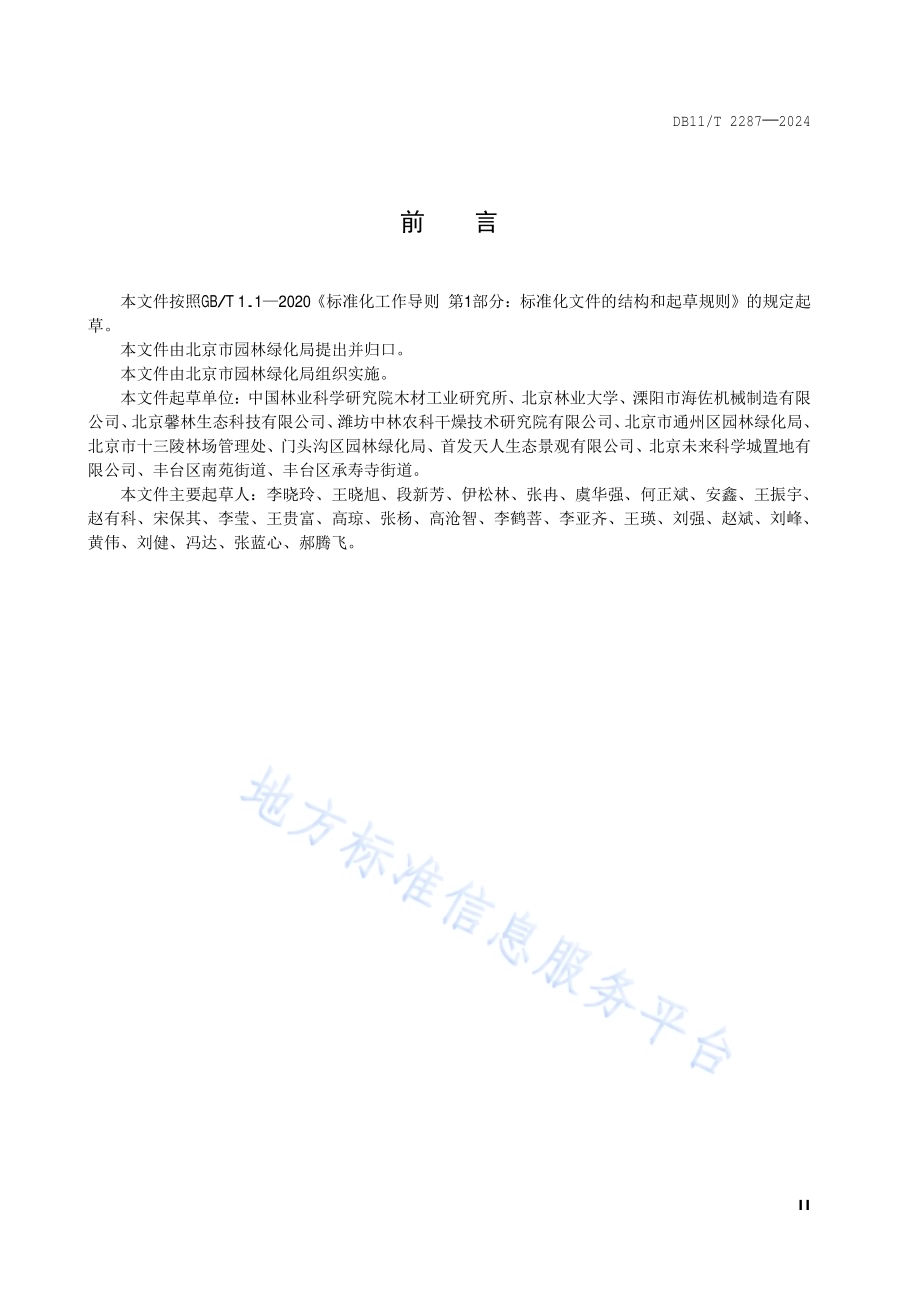

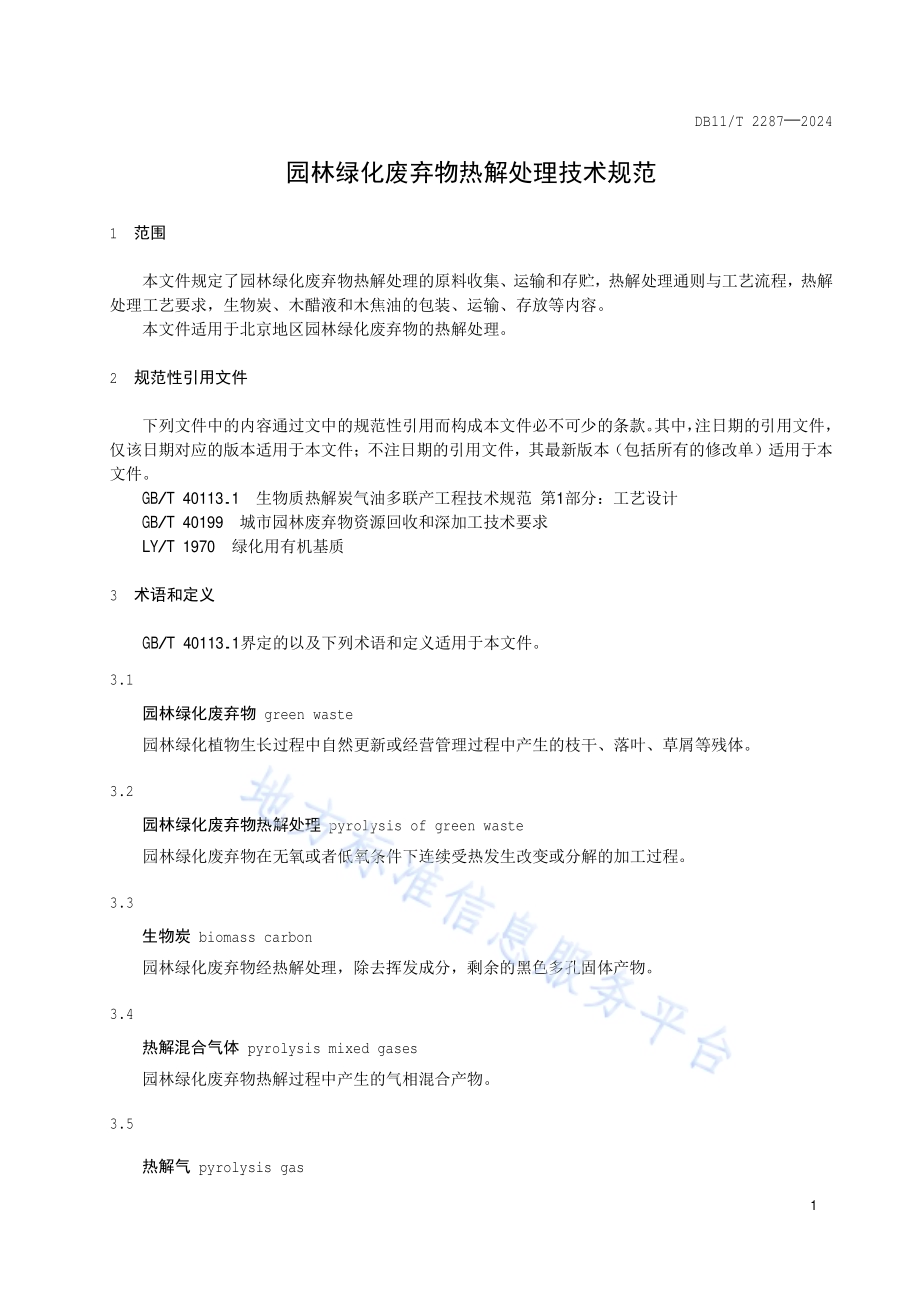

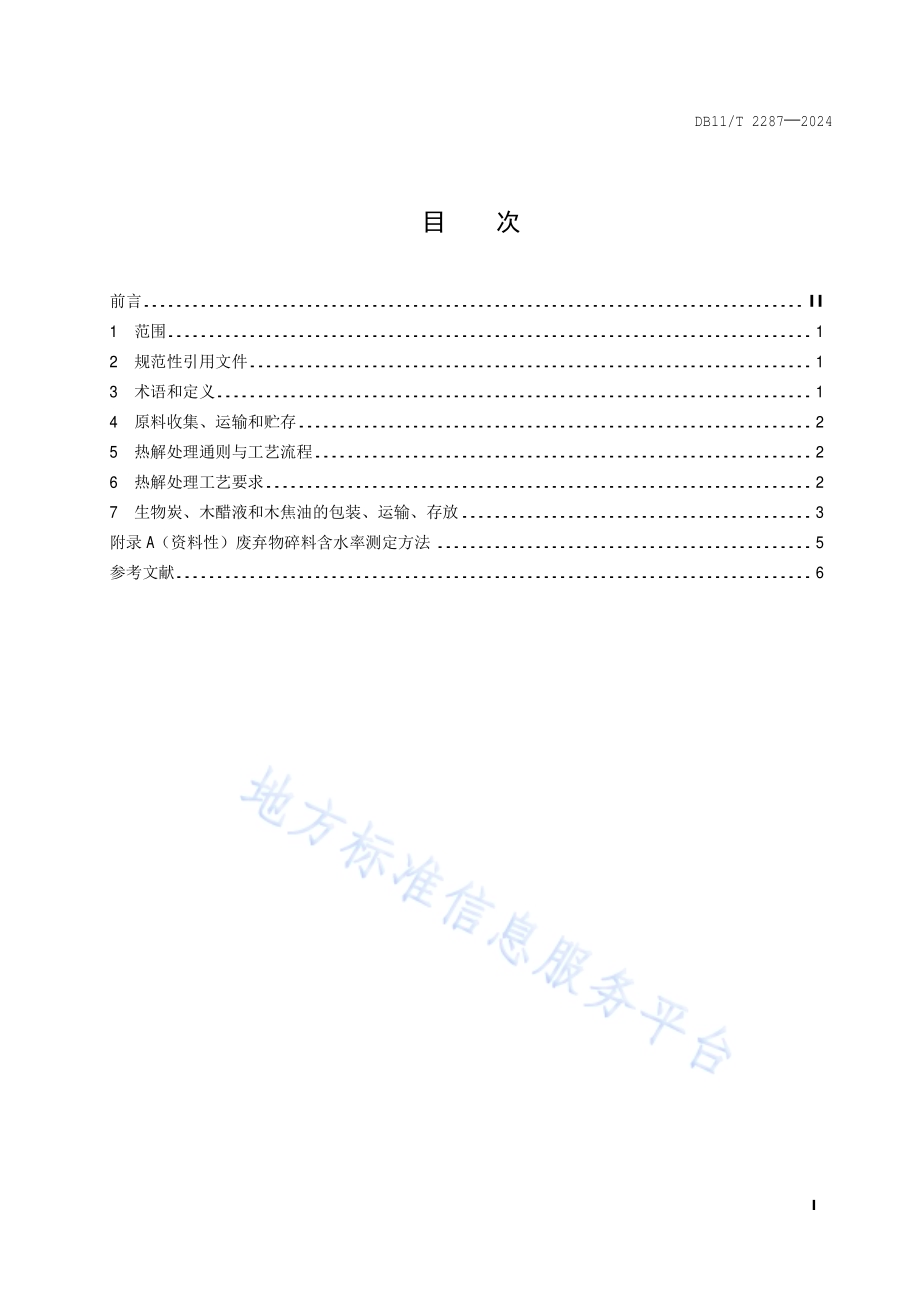

ICS 65.020.01 CCS B 05 DB11 北京市地方标准 DB11/T 2287 2024 园林绿化废弃物热解处理技术规范 Technical specifications for pyrolysis of green waste 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 2287 2024 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 原料收集、运输和贮存.2 5 热解处理通则与工艺流程.2 6 热解处理工艺要求.2 7 生物炭、木醋液和木焦油的包装、运输、存放.3 附录 A（资料性）废弃物碎料含水率测定方法.5 参考文献.6 DB11/T 2287 2024 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起 草。本文件由北京市园林绿化局提 出并归口。本文件由北京市园林绿化局 组织实施。本文件起草 单位：中国 林 业科学研究院 木 材 工 业研究所、北京林 业大学、溧阳 市 海佐机械制造有限公司、北京 馨 林生 态科技有限公司、潍坊中 林 农科干燥技 术 研究院有限公司、北京市通 州区 园林绿化局、北京市 十三陵 林 场管 理处、门头沟区 园林绿化局、首发天人 生 态景观有限公司、北京 未来科学城置地有限公司、丰台区南苑街道、丰台区承寿寺街道。本文件 主 要起草 人：李晓玲、王晓旭、段新芳、伊松 林、张冉、虞华强、何正斌、安鑫、王振宇、赵有科、宋保其、李 莹、王 贵富、高琼、张 杨、高沧智、李 鹤菩、李 亚齐、王 瑛、刘 强、赵斌、刘峰、黄伟、刘健、冯达、张 蓝心、郝腾飞。DB11/T 2287 2024 1 园林绿化废弃物热解处理技术规范 1 范围 本文件规定 了 园林绿化废弃物热解处理的原料收集、运输和存贮，热解处理通则与工艺流程，热解 处理工艺要求，生物炭、木醋液和木焦油的包装、运输、存放 等内容。本文件 适 用 于 北京 地区 园林绿化废弃物的热解处理。2 规范性引用文件 下列 文件 中 的 内容 通 过 文 中 的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注日期 的引用文件，仅该日期对应 的 版 本 适 用 于 本文件；不注日期 的引用文件，其最 新 版 本（包 括 所有 的 修改 单）适 用 于 本文件。GB/T 40113.1 生物 质 热解炭 气 油 多联产 工程 技 术规范 第 1部分：工艺 设计 GB/T 40199 城 市园林废弃物资 源回 收和 深加 工 技 术要求 LY/T 1970 绿化用 有机 基质 3 术语和定义 GB/T 40113.1界 定的 以及下列 术语和定义 适 用 于 本文件。3.1 园林绿化废弃物 green waste 园林绿化 植 物生 长过 程 中 自然更 新 或经营 管 理 过 程 中 产 生的 枝 干、落叶、草 屑等残体。3.2 园林绿化废弃物热解处理 pyrolysis of green waste 园林绿化废弃物 在无氧或者低氧条 件 下连续 受 热 发 生 改 变 或 分解的 加 工 过 程。3.3 生物炭 biomass carbon 园林绿化废弃物 经 热解处理，除去挥 发 成 分，剩余 的 黑色 多 孔固 体产 物。3.4 热解混合气体 pyrolysis mixed gases 园林绿化废弃物热解 过 程 中 产 生的 气 相混合 产 物。3.5 热解气 pyrolysis gas DB11/T 2287 2024 2 热解 混合 气体经 冷凝 处理 后，不可 冷凝 的 可 燃 气体。4 原料收集、运输和贮存 4.1 收集与运输 热解处理原料 以 园林绿化废弃物 中 的木 质 类 材 料 为宜，其 收集与运输 应 符合 GB/T 40199的 有 关 规定。4.2 贮存 宜 贮存 在 通 风、干燥 处，应 防雨、防潮、防火、防扬尘。5 热解处理通则与工艺流程 5.1 通则 5.1.1 热解处理园林绿化废弃物 宜遵循全 产 物 利 用的原则。5.1.2 热解前，应对 园林绿化废弃物原料 进行粉 碎、干燥 处理，其 粒径 范围和含水率 应 满足 热解处理 工艺要求。5.1.3 热解处理 各阶 段 的 保 温时间根据 设 备 性 能、原料的 粒径 和含水率 确 定。5.2 工艺流程 园林绿化废弃物热解处理工艺流程 主 要包 括 备 料、热解 过 程、固 体产 物 冷却、热解 混合 气体 冷凝 等过 程，其 中 热解 过 程通 常 包 括 干燥、预 炭化、炭化和 煅烧四个阶 段。热解处理的 主 要 产 物 有 生物炭、木醋液、木焦油 及 热解 气。园林绿化废弃物热解处理工艺流程 图见图 1。图 1 园林绿化废弃物热解处理工艺流程图 6 热解处理工艺要求 6.1 备料 6.1.1 木 质 类 废弃物热解处理前 应 进行粉 碎处理，处理 后 的碎料 粒径宜 不 大 于 2 cm；对于 非 木 质 类 废弃物，处理 后 的碎料 以不 影响 热解处理 设 备 的 连续 进 料 为宜，必 要 时 可 进行二级 或多 级粉 碎。碎料 粒径DB11/T 2287 2024 3 检 测方法按照 LY/T 1970执行。6.1.2 粉 碎 机出 料 口 等 作 业区 宜 设 置 防尘 装 置 进行扬尘 收集，也 可 采取喷淋、密闭静 置 等 措 施 降尘。6.1.3 废弃物碎料热解处理前的含水率 应不 大 于 15%。含水率 不 能满足 要求的，应 通 过 晾晒 或 干燥 处理。废弃物碎料含水率的 检 测和 计 算见 附录 A。6.2 热解过程 6.2.1 干燥阶段 在 热解处理 设 备 的 燃烧室，点燃 生物 质 燃 料 进行初始供 热，热解处理 设 备 的 釜 体 部 位 温度 达 到500 600 时，启动 设 备 连续 进 料。待 碎料 温度升至 120 150，保 温 10 min 30 min，使 碎料 中 水分 充 分 蒸 发。6.2.2 预炭化阶段 碎料热解处理 温度 应保 持 在 150 300，保 温时间 20 min 30 min。注：此 阶 段 产 生 大 量 的液 体 和 气体产 物，并 放 出大 量 的热 量。6.2.3 炭化阶段 碎料热解处理 温度 应保 持 在 300 450，保 温时间 10 min 30 min。注：此 阶 段 液 体 和 气体产 物 急剧减 少。6.2.4 煅烧阶段 碎料热解处理 温度 不应低于 450，保 温时间 10 min 30 min。注：此 阶 段 不 再 产 生液 体产 物，仍 有 少 量 气体产 生。6.3 固体产物冷却 热解处理 设 备 应 配 置 冷却 出 料 系统，固 体产 物 冷却 出 料 温度宜 不高于 55。必 要 时 可加 入 少 许雾 化水 进行 辅助 冷却，加 快 冷却 速 度。6.4 热解混合气体冷凝 热解处理 设 备 应 配 置 热解 混合 气体 冷凝 系统，宜采 用 冷却 水 间 接换 热 冷却。经 冷凝 处理 后 得 到 的液相 产 物包含木醋液和木焦油，气 相 产 物热解 气可回 送 燃烧 或 收集作 为 热 能利 用。7 生物炭、木醋液和木焦油的包装、运输、存 放 7.1 包装 7.1.1 生物炭 宜 使 用 透 气 性 好 的包装 袋 定 量 包装。7.1.2 木醋液和木焦油 应 使 用 聚乙烯 或其 他耐酸 容 器灌 装 密 封。7.2 运输 7.2.1 生物炭运输 过 程 中 应 防雨淋、防 积雪。7.2.2 木醋液和木焦油运输 时 应 轻 放 轻卸，防 日 晒、防雨淋、防冷 冻，且 不应 倒 置。DB11/T 2287 2024 4 7.3 存 放 7.3.1 生物炭 应 存放 在 防雨、通 风 良好 并 配 有 灭 火 设 施 的 场所。7.3.2 木醋液和木焦油 应 存放 在 阴凉、干燥、通 风 处，不 宜 露 天 堆 放。DB11/T 2287 2024 5 附 录 A（资 料性）废弃物 碎 料 含水率测 定方 法 A.1 检测 方 法 在 碎料 堆 中 间 位置 取 样，称 取 废弃物碎料 样品 50 g 100 g，精 确至 0.01 g，记 录 为 烘 干 前 质 量，置 于 培养皿 或其 他 干 净 容 器 后，放 入 温度为 103 2 的 恒 温 箱 中 烘 6 h左右，再 取 出 称 质 量，并 作 记 录，然 后 再 放 回 烘箱 中 继 续 烘 干。随 后 每隔 2 h 称量 并 记 录 质 量，直 到 两次称量 的 质 量差 不 超 过 0.02 g时，记 录 为 绝 干。称量绝 干 质 量，并 记 录。A.2 含水率计算 废弃物碎料含水率 计 算 方法 见 公 式（A.1）。%100 00 1=GG GMC.（A.1）式 中：MC废弃物碎料含水率，%；G 1 废弃物碎料 烘 干 前 质 量，单位 为 克（g）；G 0 废弃物碎料 绝 干 质 量，单位 为 克（g）。DB11/T 2287 2024 6 参 考 文 献 1 GB/T 33891 绿化用 有机 基质 2 LY/T 1822 废弃木 材 循 环 利 用规范 3 LY/T 2221 竹 炭生 产 技 术规程 4 DB11/T 3029 园林绿化 有机 覆盖 物 应 用 技 术规程 _
