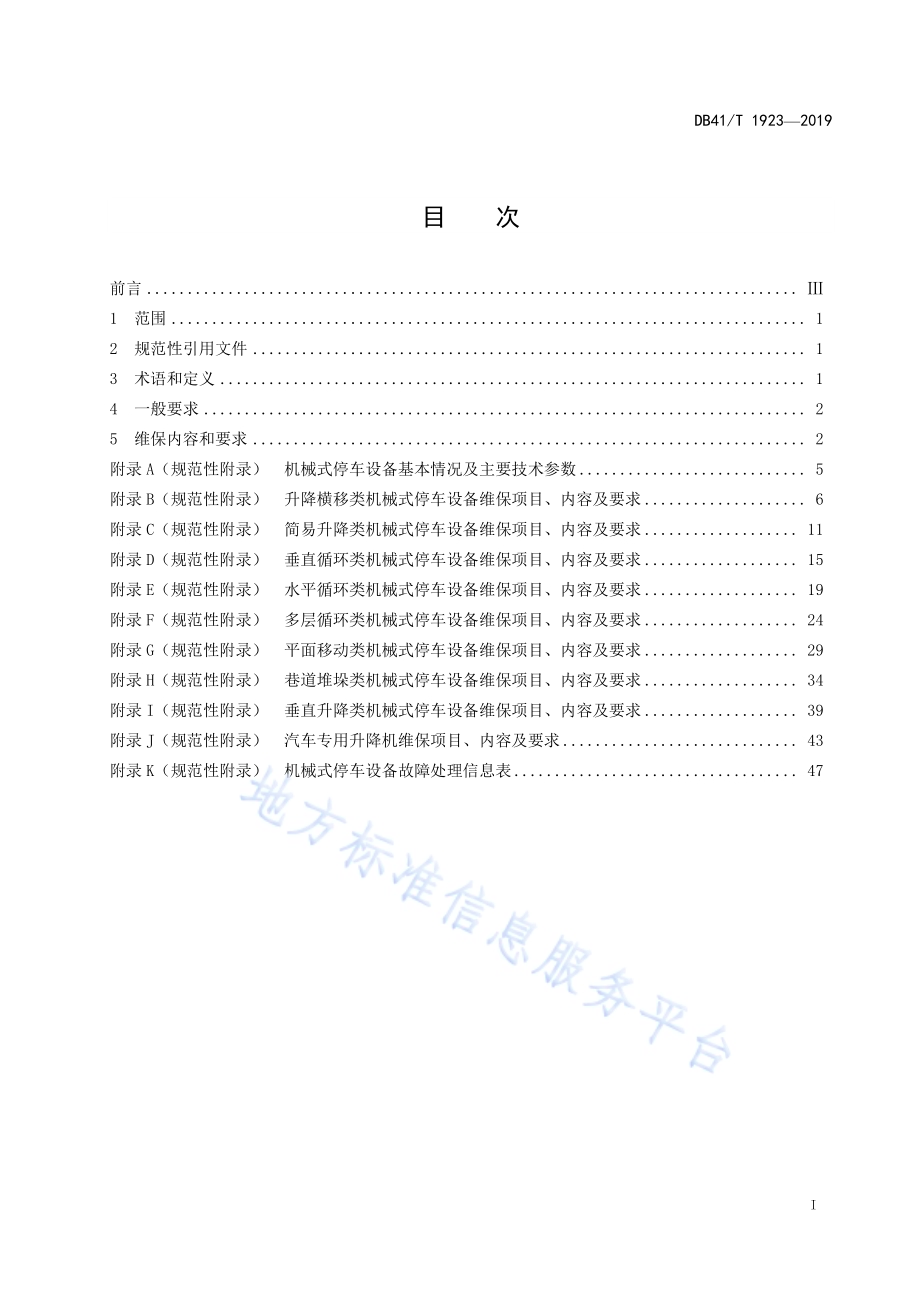

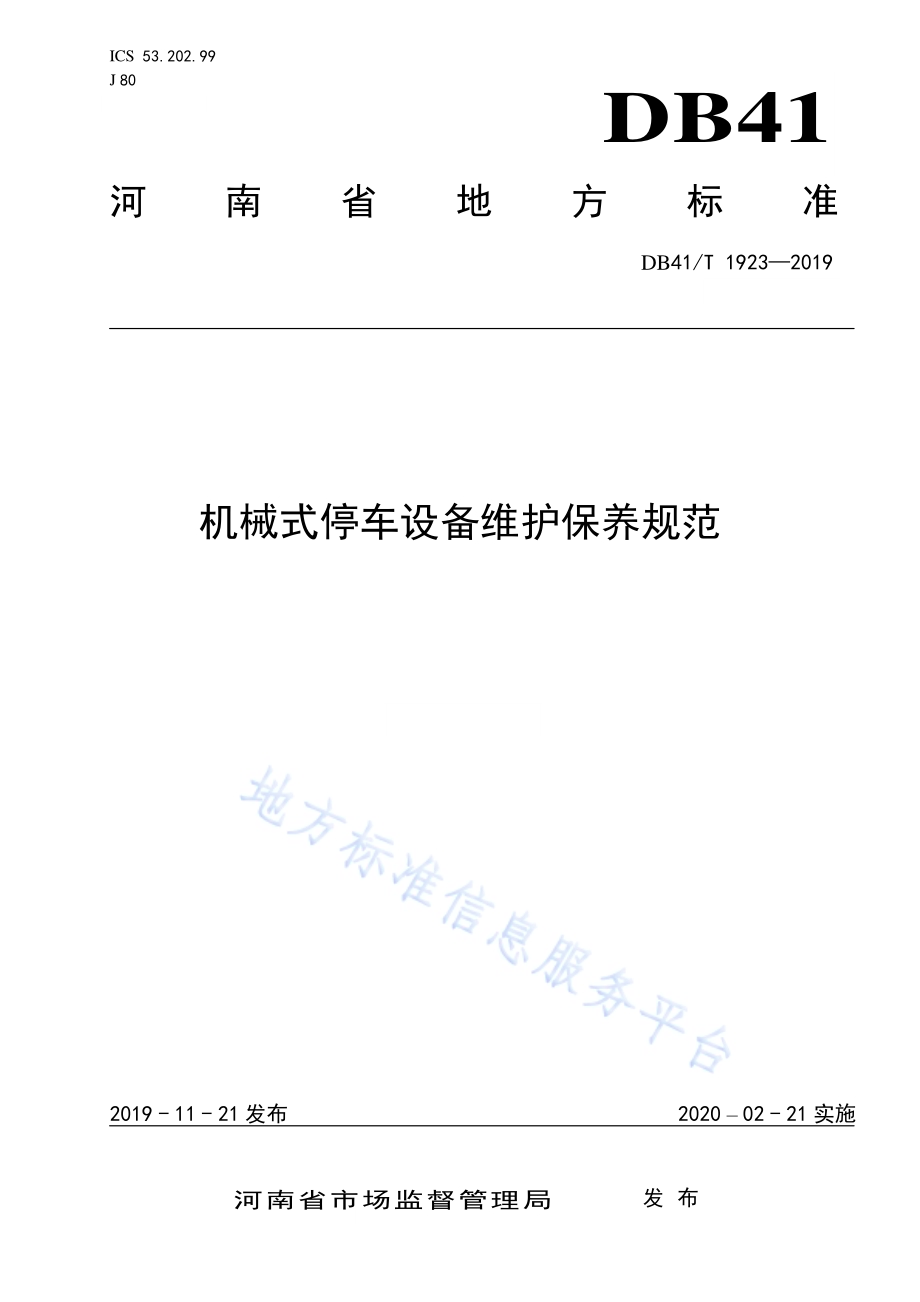

ICS 53.202.99 J 80 DB41 河南省地方标准 DB41/T 1923 2019 机械式停 车设备维护 保养规 范 2019-11-21 发布 2020 02-21 实施 河 南 省 市 场 监 督 管 理 局 发布 DB41/T 1923 2019 I 目 次 前言.1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一般 要求.2 5 维 保内 容和 要求.2 附录A（规 范性 附录）机械式 停车 设备 基本 情况 及主要 技术 参数.5 附录B（规 范性 附录）升降横 移类 机械 式停 车设 备维保 项目、内 容及 要求.6 附录C（规 范性 附录）简易升 降类 机械 式停 车设 备维保 项目、内 容及 要求.11 附录D（规 范性 附录）垂直循 环类 机械 式停 车设 备维保 项目、内 容及 要求.15 附录E（规 范性 附录）水平循 环类 机械 式停 车设 备维保 项目、内 容及 要求.19 附录F（规 范性 附录）多层循 环类 机械 式停 车设 备维保 项目、内 容及 要求.24 附录G（规 范性 附录）平面移 动类 机械 式停 车设 备维保 项目、内 容及 要求.29 附录H（规 范性 附录）巷道堆 垛类 机械 式停 车设 备维保 项目、内 容及 要求.34 附录I（规 范性 附录）垂直升 降类 机械 式停 车设 备维保 项目、内 容及 要求.39 附录J（规 范性 附录）汽车专 用升 降机 维保 项目、内容 及要 求.43 附录K（规 范性 附录）机械式 停车 设备 故障 处理 信息表.47 DB41/T XXXXX XXXX III 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起草。本标准 由 河 南省 起重 机械 标准 化 技术 委员 会提 出并 归口。本标准 起草 单位：河南 省 特种设 备安 全检 测研 究院、南 阳中 原智 能电 梯有 限 公司、河 南省 标准 化研究院、河南 合力 起重 机械 有限公 司、河南 捷控 自动 化科技 有限 公司。本标准 主要 起草 人：蔡宛 涛、喻 瑞波、张 含宇、文 涛、李 东雨、秦 鹤宇、李 玉顺、梁洪、刘 建书、刘源、陈 俊、李松 韦、冯 新月、张 东、马国 良、彭 旭、何峥、王 执政、杨 卓 君、李棪、黄 宁、李宁、喻央、韩 毅、仵振 宇、田晓 婕、高 腾起、陈 刚、孙向 龙。DB41/T 1923 2019 1 机 械式停 车设备维 护保养 规范 1 范围 本标准 规定 了机 械式 停车 设备 维 护保 养（以下 简称 维保）的范 围、术语 和定 义、一 般要 求及 维保 内容和要 求。本标准 适用 于 特种 设备 目录 规定 的 机 械式 停车 设备。本标准 不适 用于 以下 情况：a)汽车举 升机（修 理用）；b)对建筑 的要 求，即使 机械 式停车 设备 由建 筑直 接支 承，也 不在 本标 准范 围内；c)机械式 停车 设备 的周 边设 备。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 26476 机 械式 停车 设 备 术语 GB/T 27545 2011 水平 循 环类机 械式 停车 设备 JB/T 8909 2013 简 易升 降类机 械式 停车 设备 JB/T 8910 2013 升 降横 移类机 械式 停车 设备 JB/T 10215 2000 垂直 循 环类机 械式 停车 设备 JB/T 10474 2015 巷道 堆 垛类机 械式 停车 设备 JB/T 10475 2015 垂直 升 降类机 械式 停车 设备 JB/T 10545 2016 平面 移 动类机 械式 停车 设备 JB/T 10546 2014 汽车 专 用升降 机 JB/T 11455 2013 多层 循 环类机 械式 停车 设备 TSG 08 2017 特种 设备 使 用管理 规则 3 术语和 定义 GB/T 26476 中界 定的 以及 下列术 语和 定义 适用 于本 文件。3.1 维护保 养 对机械 式停 车设 备的 检查、清洁、润滑、调整、紧 固和更 换易 损件 等日 常性 工作。其中 清洁、润滑不应包 括部 件的 解体，调 整不应 改变 机械 式停 车设 备原有 性能 参数 与技 术指 标。3.2 修理 拆卸或 更换 原有 主要 零部 件、调整 控制 系统、更 换 安全保 护装 置，但 不改 变 机械式 停车 设备 原有 性能参数 与技 术指 标的 活动。DB41/T 1923 2019 2 3.3 重大修 理 拆卸或 更换 原有 主要 受力 构件、主 要配 置、控制 系 统，但不 改变 机械 式停 车 设备原 有性 能参 数与 技术指标 的修 理活 动。3.4 改造 改变原 有主 要受 力构 件、主要材 料、主要 配置、控 制系统，致 使机 械式 停车 设备原 有性 能参 数与 技术指标 发生 改变 的活 动。3.5 使用单 位 具有机 械式 停车 设备 管理 权利和 管理 义务 的单 位，既可以 是机 械式 停车 设备 的产权 所有 者，也可 以是由合 同（协议）关 系确 立的具 有机 械式 停车 设备 使用管 理权 利和 管理 义务 者。3.6 维护保 养单 位 从事机 械式 停车 设备 维护 保养工 作的 单位。可 以是 机械式 停车 设备 的使 用单 位，也 可以 是受 使用 单位委托 并与 其签 订维 保合 同的维 保单 位。4 基本要求 4.1 一般要 求 维保 单 位应 建立 健全 机械 式停车 设备 安全 管理 和维 保作业 制度，编 制维 保作 业 指导 书 和维 保作 业计划，落 实维 保责 任人。并 按照附 录A 的要 求填 写 机 械式停 车设 备基 本情 况及 主要技 术参 数表。4.2 维保作 业人 员 维保作 业人 员应 具备 以下 基本条 件：a)具备相 应的 机械 式停 车设 备维保 专业 知识，熟 悉机 械式停 车设 备的 构造 和性 能；b)熟悉机 械式 停车 设备 维保 的有关 工作 流程 和安 全防 护措施；c)定期接 受相 应的 安全 教育 和培训。4.3 维保记 录 维保作 业应有 记录，记录 保存时 间应不 低于4 年。由 维护保 养单位 实施 维保的，维保 记录应 经双 方责任人 签字 确认 后分 别存 档。4.4 附属设 施 机械式 停车 设备 的用 电、消防、防雷、通 讯和 报警 系统应 符合 有关 安全 技术 规范 的 要求。4.5 其他 维保作 业 时，应 设置 现场 安全防 护措 施，保证 作业 安全。现场 作业 人员 不得 少于两 人。机械 式停 车设备工 作时 不应 进行 维保 作业。本标 准未 作规 定的，按照 国家、行 业标 准有 关规定 执行。5 维保内 容和 要求 DB41/T 1923 2019 3 5.1 对使用 单位 的要 求 5.1.1 应符合 TSG 08 2017 中2.2 的 要求，履 行机 械式 停 车设备 使用 单位 的主 要义 务。5.1.2 应符合 TSG 08 2017 中2.5 的 要求，建 立机 械式 停 车设备 安全 技术 档案。5.1.3 应根据 各类 机械 式停 车设 备运行 特点 等，制定 操作 规程。操作 规程 一般 包括 设备运 行参 数、操作程序 和方 法、维护 保养 要求、安全 注意 事项、巡 回检查 和 异 常情 况处 置规 定，以 及相 应记 录等。5.1.4 对在用 的机 械式 停车 设备 应进行 自行 检查 和维 保。机械式 停车 设备 进行 改造、重大 修理，应 按照有关 规定 办理 告知 和 并 接受 监 督检 验，监督 检验 合格 并 办理 使用 登记 后，方可继 续使 用。5.1.5 应按在 用机 械式 停车 设备 运行的 频繁 程度 确定 维保、自行 检查 的周 期，但不 应少于 每月 一次；至少每 年进 行一 次全 面检 查；自 行检 查和 全面 检查 的有关 项目（内 容）和要 求参见 附 录 BJ 中 的月 检和年检。5.1.6 对在用 机械 式停 车设 备的 维保、自行 检查、全 面检 查，应 由使 用单 位的 安全 管理人 员负 责组 织实施。5.1.7 自行检 查至 少应 包括 以下 内容：a)设备正 常运 行的 技术 性能；b)所有的 安全 保护 和安 全防 护装置；c)制动器 性能 及零 件的 磨损 情况；d)钢丝绳 磨损 和端 部固 定情 况；e)链条的 磨损、变 形、伸长 情况。5.1.8 全面检 查除 包括 自行 检查 规定的 内容 外，一般 还应 包括：a)金属结 构的 变形、裂 纹、腐蚀及 焊缝、铆 钉、螺栓、销轴 等 的 连接；b)主要零 部件 的磨 损、裂纹、变形 等情 况；c)指示装 置的 可靠 性、精度 和有效 性；d)动力系 统和 控制 器。5.1.9 使用单 位无 能力 进行 机械 式停车 设备 的维 保、自行 检查和 全面 检查 时，应委 托 有相 应资 质的 维保单位 实施，并 签订 相应 的维保 合同，明 确维 保质 量要求 和双 方的 安全 责任。5.1.10 在机械 式停 车设 备维 保、自 行检查 和全 面检 查中 发现 设备性 能不 能满 足安 全使 用要求 需要 进行修理、改造 时，应委 托有 相应许 可资 质的 单位 实施。5.1.11 在现场 设立 并公 示 24 小 时 值班电 话，接到 故障 或事 故报告 后应 及时 组织 实施 现场救 援与 故障排除；发生 机械 式停 车设 备事故 的还 应按 照有 关规 定立即 向当 地 市 场监 督管 理部门 报告。5.1.12 认真统 计使 用过 程中 发生 的各种 故障，及 时处 理故 障并按 照附 录 K 的要 求填 写 机 械式 停车 设备故障 处理 信息 表，该 记录应 存入 安全 技术 档案。5.2 对维保 单位 的要 求 5.2.1 应依据 有关 特种 设备 安全 技术规 范 和 本标 准、产品 安装使 用维护 说 明书 的要 求，并 且结 合所 维保的设 备 使 用状 况，制订 合理的 维保 计划 与维 保方 案，设 置安 全防 护措 施，保证施 工安 全。维保 重 点 是对主要 结构 件、安 全防 护 装置、工 作机 构、操 纵机 构、电气（液压）控制 系统 等进行 检查、清洁、润滑、紧固和 调整。5.2.2 在机械 式停 车设 备维 保过 程中应 严格 执行 特种 设备 安全技 术规 范及 有关 标准 的规定，对 维保 质量负责。5.2.3 对实施 维保 的作 业人 员进 行必要 的安 全教 育和 培训，培训 及考 核记 录应 存档。DB41/T 1923 2019 4 5.2.4 维保时，如 机械 式停 车设 备存在 问题 需要 通过 增加 维保项 目予 以解 决的，应 及时调 整维 保方 案；当设备 性能 不满 足安 全 使 用要求 需要 进行 修理、改 造时，应 及时 向使 用单 位 提出书 面建 议，征 得同 意 并向 当地 市场 监督 管理 部门 告知后，方 可实 施。5.2.5 在维保 过程 中，发现 安全 隐患应 及时 告知 使用 单位；发现 严重 安全 隐患，应 采取必 要防 护措 施并 书面 告知 使用 单位，并 及时向 当地 特种 设备 安全 监督管 理部 门报 告。5.2.6 在定期 检验 有效 期届 满前，应对 机械 式停 车设 备进 行一次 全面 检查，做 好相 应的记 录并 配合 特种设备 检验 机构 进行 定期 检验；全 面检 查记 录应 有 维保单 位负 责人 签字，并 及时提 供给 使用 单位，以 便特种设 备检 验人 员查 阅。5.2.7 协助使 用单 位制 订应 急救 援预案；针 对本 单位 维保 的不同 类型 的机 械式 停车 设备，每年 至少 进行一次 应急 演练 并做 好相 应的记 录。5.2.8 维保单 位应 及时 汇总 维保 记录并 建立 机械 式停 车设 备维保 档案，至 少应 包括 以下内 容：a)设备基 本情 况及 主要 技术 参数表；b)维保单 位名 称、维保 日期、维保 人员（责 任人）签 字；c)维保项 目、内容 和要 求，进行的 维保 工作，达 到的 要求，发生 调整、更 换易 损件等 工作 时的 详细记载；d)运行故 障及 排除 记录。5.2.9 维保单 位应 对机 械式 停车 设备的 维保 质量 进行 不定 期检查 并做 好相 应的 记录。5.3 对维保 项目 的要 求 5.3.1 根据品 种不 同，机械 式停 车设备 的维 保项 目、内容 及要求 见附 录B J，维保周期分 为 周、月、季度、年度 四类。5.3.2 维保记 录一 式两 份，应由 使用单 位安 全管 理人 员签 字确 认，其 中一 份交 由使 用单位 存入 安全 技术档案，一 份由 维保 单位 自行保 存。5.3.3 采用信 息化 技术 实现 无纸 化机械 式停 车设 备维 保记 录的，其维 保记 录格 式、内容和 要求 应符 合要求。使 用无 纸化 维保 记 录系统 的，其 数据 在保 存 过程中 不得 有任 何程 度和 任何形式 的 更改，确保 存 储数据的 公正、客 观和 安全，并可 实时 进行 查询。DB41/T 1923 2019 5 A A 附 录 A（规范 性附 录）机械式 停车 设备 基本 情况 及主要 技术 参数 表 机械式 停车 设备 基本 情况 及主要 技术 参数 表见表A.1。表A.1 机械式 停车 设备 基本 情况 及主要 技术 参数 表 基本情况 设备名称a 型号规格 设备代码 出厂编号 使用 登记证编号 制造日期 安全管理人员 联系电话 使用单位 制造单位 施工单位 维保单位 使用地点 施工日期 首次投入使用日期 主要技术参数b 适停车辆尺寸（mm）适停车辆重量（kg）层数/泊位数量 工作区 电机 功率 起升功率（kw）横向运行功率（kw）回转功率（kw）运行 速度 起升速度（m/min）横向运行速度（m/min）回转速度（r/min）转换区 电机 功率 起升功率（kw）回转 功率（kw）运行 速度 起升速度（m/min）回转速度（r/min）搬运器（或载车板）电机功率（kw）运行速度（m/min）设备最大高度（m）电源 注1：设备名称按照机械式停车设备不同类型分别进行填写，如：升降横移机械式停车设备。注2：按照机械式停车设备的不同类型分别选填有关技术参数。DB41/T 1923 2019 6 B B 附 录 B（规范 性附 录）升降横 移类 机械 式停 车设 备维保 项目、内 容及 要求 升降横 移类 机械 式停 车设 备维保 项目、内 容及 要求 见表B.1。表B.1 升降横 移类 机械 式停 车设 备维保 项目、内 容及 要求 序号 分类 维保项目（内容）维保基本要求 维保 周期 周 月 季 年 1 基础 环境 设备区域环境 环境清洁、整齐、照明正常 2 基础状况 无沉降、开裂等影响设备正常使用的状况 3 机械 部件 钢架结构 结构连接牢固可靠，无影响强度的缺陷 外观无污浊物，其它类型外观防护无破损 结构尺寸精度应符合 JB/T 8910 2013 中 5.4.3 表 1 的规定 4 载车板 载车板外观整洁，连 接紧固，无明显变形及缺陷，并能防止滴油滴水 载车板停车表面端部 与出入口 地表面结合处的水平 距离不大于40 mm，垂直高度差不大 于 50 mm 阻车装置固定牢靠 5 钢丝绳 钢丝绳在卷筒上的排列整齐，压板固定可靠，润滑良好 钢丝绳在卷筒上的预留圈数至少两圈 钢丝绳外观无永久变 形或打结 引起的变形，钢丝绳 磨损量超过公称直径的7%应及时更换 钢丝绳断丝超过安全范围应及时更换 钢丝绳绳夹安装正确，螺母紧固 6 卷筒、滑轮 运行灵活，无异响，无裂纹，无其它损害钢丝绳的缺陷 卷筒壁厚的磨损达到原壁厚的20%，应及时更换 滑轮绳槽径向磨损 量达钢丝绳 公称直径 的 50%或绳槽壁厚磨损量达原壁厚的 20%应及时 更换 7 链条、链轮 链条防脱装置可靠 链条连接件连接可靠，无裂纹或变形等缺陷 链条运行中无异响、无跳动、无明显伸长，相对磨 损伸长率达到 2.5%应及时更换 链轮运行灵活，无 异响，无裂 纹，磨损量达原 尺 寸的 20%时，应及时更换 DB41/T 1923 2019 7 表B.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 8 机械 部件 导轨 同层两导轨在同一截面上的相对高度差不大于 3 mm 同层两导轨轨距误差 单侧导向 小于4 mm，双侧导向小于2.5 mm，直线度1/1000 同一轨道连接接头处 误差不影 响设备运行，轨道端 部止档装置固定牢靠 9 滚轮 运行无异响，踏面磨损高低误差超过 1.5 mm，或踏面厚度磨损超过总厚度 50%，应及时 更换 采用其他类型滚轮的，滚轮的 磨损、裂痕等不得超 过制造单位设定的报废指标 10 制动系统 制动可靠，无明显滑 动现象，制动衬垫（制动摩擦 垫片）厚度磨损超过总厚度 50%，应 及时更换 11 电动机、减速机 连接固定可靠，运行无异常振动及异响 12 轴承、轴承座、轴 运行灵活，无异响 轴类零件无裂纹及变形 13 栅栏门 运行灵活，无卡阻 14 工作区围栏 固定可靠，无损坏 15 安全保护和 防护 装置 安全标志牌 在设备出入口、操作 室、检修 场所、电气箱柜等明 显处设置的安全标志牌齐全，无变形、磨损或图形符号脱 落及变色 两台以上相邻设备的电气箱柜、操作盒等应采用相同标志 16 缓冲器 固定可靠、无明显倾 斜，并且 无断裂、塑性变形、剥落、破损等现象 17 紧急停止开关 在发生紧急情况时，能讯速切 断动力回路总电源，使停车设备立即停止运转，但不应切 断电源插座、照明、通风、消防和警报的电源 应是非自动复位，复 位时不得 触发或重新启 动任何 危险状况 紧急停止开关外观完好无损，清洁无尘，安装牢固可靠 18 防止超限运行装置 升降限位开关出现故 障时，防 止超限运行装置应使 设备停止工作 限位开关在行程到达 时机构灵 活动作可靠，常开常 闭信号应发出准确指令 限位开关外观完好无 损，清洁 无尘，安装牢固可靠，动作无异常 DB41/T 1923 2019 8 表 B.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 19 安全保护和 防护 装置 汽车长、宽、高限制装置 超过适停汽车尺寸时，设备不得动作并应报警 各检测元器件外观完 好无损，清洁无尘，安装牢固 可靠，动作无异常 20 出入口门、栅栏门安全联锁装置 出入口门、栅栏门开 启关闭到 位检测元件外观完好 无损，清洁无尘，安装牢固可靠，动作无异常 21 人车误入检出装置 设备运行过程中，如 有其它汽 车或者人员进入时，应使设备立即停止运行 各检测元器件外观完 好无损，清洁无尘，安装牢固 可靠，动作无异常 22 防坠落装置 载车板运行到位后，若出现意 外，防坠落装置必须 保证载车板不坠落 设备运行时需确保电磁铁（机械式挂钩）动作的一致性 光电开关外观完好无 损，清洁 无尘，安装牢固可靠，动作无异常 23 警示装置 设备运转时，警示装置应起安全警示作用 警示装置外观完好无 损，清洁 无尘，安装牢固可靠。设备运行或出现故障时，能发出声光警示信号 24 松绳（链）检测装置 载车板运行过程中发生松绳（链）情况或者载车板倾斜时，应能使设备立即停止运行 行程开关外观完好无 损，清洁 无尘，安装牢固可靠 位置正确，动作灵活可靠无异响 25 控制联锁功能 停车设备的汽车存取 由几个控 制点启动时，这些控 制点应相互联锁，以使得仅能从所选择的控制点操作 升降台板与横移台板动作应相互联锁 26 电气部件 操作盒显示屏、操作按钮 操作盒外观完好无损，清洁无尘，安装牢固可靠位置正确，按键、读卡功能完好，信息屏 显示正常。操作按钮 动作灵活可靠，外观无破损 27 控制柜内接线端子 各接线端子紧固、整齐，线号齐全清晰 28 导电回路绝缘性能测试 在动力电路导线和保护接地之间施加 500 V（d.c）时测得的绝缘电阻不应小于 1 M，一次回路绝缘电阻不 应小于 1 M，二次回路绝缘电阻一般 不应小于 0.5 M DB41/T 1923 2019 9 表B.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 29 电气部件 控制柜各元件 各元器件安装固定牢靠，指示灯显示状态正常 一、二次线路装配整齐不凌乱，接地线连接良好 电气元件的名称、标 志、编号 应清晰可见，控制柜 内清洁无尘，无异味 电柜（箱）内低压控 制电器的 额定容量，应与受控 负荷的实际需要相适应，各 级电器保 护元件的选择和整定，均应符合动作选择性的要求 设 备 在 室 外 工 作 时，电 控 设 备 的 外 壳 防 护 等 级 不 应 低 于IP65 30 接地性能测试 接地线、接地扁钢完好无缺损，中性线（N）和保护线（PE）应始终分开，保护接地系统的接地电阻不得大于 4 31 断路器 额定容量应与所带负荷相匹配 闭合和断开过程中，其可动部 分与灭弧室的零件应 无卡阻现象，闭合与断开动作可靠 接线压接处应无过热或烧伤痕迹 绝缘电阻不低于10 M 32 接触器 衔铁动作灵活，没有 卡阻动作 迟缓现象；机械联锁 接点应通断可靠，容量与所 带负载容 量相符，线圈电压应 与控制回路电压相符 连接导线检查紧固，绝缘检查应达到 1 M/KV 标准 线圈通路，在额定电压下可靠动作，连接导线检查紧固 33 继电器 外观完好无损，清洁无尘，各连接点牢固 可靠 容量应与所带负载容 量相符，线圈电压应与控制回 路电压相符 线圈通路，在额定电压下可靠动作，连接导线检查紧固 34 开关电源 外观完好无损，清洁无尘，各连接点牢固可靠 工作指示灯亮，电压输出正常 35 相序保护器 外观完好无损，清洁无尘，各连接点牢固可靠 各指示灯显示正常，错相、欠压、过压保护动作正常 36 电气箱柜 关门严密，门前 0.8 m 内无杂 物，箱柜门开启方便，箱柜内清洁干燥，无集尘、积水、积油、杂物，指示灯、指示仪表、操作按钮等标示清楚 DB41/T 1923 2019 10 表 B.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 37 液压部件 油箱 油箱是否有变形、破 损、扭曲、锈蚀、漏油等现象，对变形、扭曲无法修复时 应及时更 换新油箱；对漏油部 位应进行修补；当锈蚀量达到壁厚的5%时应及时更换新油箱 油量、油温监控装置正常，无杂质、无漏油现象 38 阀、泵、消音器、油管、表、接口 等部件 无漏油现象 39 液压缸 无漏油现象，无裂纹，运行顺畅，柱塞表面光滑 40 液压油 变质或清洁度低于系统要求时应进行更换 DB41/T 1923 2019 11 C C 附 录 C（规范 性附 录）简易 升降 类机 械式 停车 设 备维保 项目、内 容及 要求 简易升 降类 机械 式停 车设 备维保 项目、内 容及 要求 见表C.1。表C.1 简易升 降类 机械 式停 车设 备维保 项目、内 容及 要求 序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 1 基础 环境 设备区域环境 环境清洁、整齐、照明正常 2 基础状况 无沉降、开裂等影响设备正常使用的状况 3 机械 部件 钢架结构 结构连接牢固可靠，无影响强度的缺陷 外观无污浊物，其它类型外观防护无破损 结构尺寸精度应符合 JB/T 8909 2013 中 5.4.3 表 1 的规定。在额定载荷下，悬臂端挠度不应大于 L/300（L 为载车板长度）4 载车板 载 车 板 外 观 整 洁，连 接 紧 固，无 明 显 变 形 及 缺 陷，并 能 防 止 滴 油滴水 载车板停车表面端部与出入口地表面结合处的水平距离不大于 40 mm，垂直高度差不大 于 50 mm 阻车装置固定牢靠 5 钢丝绳 钢丝绳在卷筒上的排列整齐，压板固定可靠，润滑良好 钢丝绳在卷筒上的预留圈数至少两圈 钢 丝 绳 外 观 无 永 久 变 形 或 打 结 引 起 的 变 形，钢 丝 绳 磨 损 量 超 过 公称直径的7%应及时更换 钢丝绳断丝超过安全范围应及时更换 钢丝绳绳夹安装正确，螺母紧固 6 卷筒、滑轮 运行灵活，无异响，无裂纹，无其它损害钢丝绳的缺陷 卷筒壁厚的磨损达到原壁厚的20%，应及时更换 滑 轮 绳 槽 径 向 磨 损 量 达 钢 丝 绳 公 称 直 径 的 50%或 绳 槽 壁 厚 磨 损 量达原壁厚的 20%应及时更换 7 链条、链轮 链条防脱装置可靠 链条连接件连接可靠，无裂纹或变形等缺陷 链 条 运 行 中 无 异 响、无 跳 动、无 明 显 伸 长，相 对 磨 损 伸 长 率 达 到2.5%应及时更换 链轮运行灵活，无异响，无裂纹，磨损量达原尺寸的 20%时，应及时更换 DB41/T 1923 2019 12 表 C.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 8 机械 部件 滚珠丝杠 运行无异响，精度符合规定 9 导向轮 运行无异响，踏面磨损高低误差超过 1.5 mm，或踏面厚度磨损超过总厚度 50%，应及时 更换 10 制动系统 制动可靠，无明显滑 动现象，制动衬垫（制动摩擦 垫片）厚度磨损超过总厚度 50%，应 及时更换 11 电动机、减速机 连接固定可靠，运行无异常振动及异响 12 轴承、轴承座、轴 运行灵活，无异响 轴类零件无裂纹及变形 13 栅栏门 运行灵活，无卡阻 14 工作区围栏 固定可靠，无损坏 15 安全保护和 防护 装置 安全标志牌 在设备出入口、操作 室、检修 场所、电器箱柜等明 显处设置的安全标志牌齐全，无变形、磨损或图形符号脱 落及变色 两台以上相邻设备的电气箱柜、操作盒等应采用相同标志 16 缓冲器 固定可靠、无明显倾 斜，并且 无断裂、塑性变形、剥落、破损等现象 17 紧急停止开关 在发生紧急情况时，能讯速切 断动力回路总电源，使停车设备立即停止运转，但不应切 断电源插座、照明、通风、消防和警报的电源 应是非自动复位，复 位时不得 触发或重新启动任何 危险状况 紧急停止开关外观完好无损，清洁无尘，安装牢固可靠 18 防止超限运行装置 升降限位开关出现故 障时，防 止超限运行装置应使 设备停止工作 限位开关在行程到达 时机构灵 活动作可靠，常开常 闭信号应发出准确指令 限位开关外观完好无 损，清洁 无尘，安装牢固可靠，动作无异常 19 汽车长、宽、高限制装置 超过适停汽车尺寸时，设备不得动作并应报警 各检测元器件外观完 好无损，清洁无尘，安装牢固 可靠，动作无异常 20 防坠落装置 载车板运行到位后，若出现意 外，防坠落装置必须 保证载车板不坠落 设备运行时需确保电磁铁（机械式挂钩）动作的一致性 光电开关外观完好无 损，清洁 无尘，安装牢固可靠，动作无异常 DB41/T 1923 2019 13 表C.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 21 安全保护和 防护 装置 警示装置 设备运转时，警示装置应起安全警示作用 警示装置外观完好无 损，清洁 无尘，安装牢固可靠。设备运行或出现故障时，能发出声光警示信号 22 控制联锁功能 停车设备的汽车存取 由几个控 制点启动时，这些控 制点应相互联锁，以使得仅能从所选择的控制点操作 升降台板与横移台板动作应相互联锁 23 电气部件 操作盒显示屏、操作按钮 操作盒外观完好无损，清洁无尘，安装牢固可靠位置正确，按键、读卡功能完好，信息屏 显示正常。操作按钮 动作灵活可靠，外观无破损 24 控制柜内接线端子 各接线端子紧固、整齐，线号齐全清晰 25 导电回路绝缘性能测试 在动力电路导线和保护接地之间施加 500 V（d.c）时测得的绝缘电阻不应小于 1 M，一次回路绝缘电阻不 应小于 1 M，二次回路绝缘电阻一般 不应小于 0.5 M 26 控制柜各元件 各元器件安装固定牢靠，指示灯显示状态正常 一、二次线路装配整齐不凌乱，接地线连接良好 电气元件的名称、标 志、编号 应清晰可见，控制柜 内清 洁无尘，无异味 电柜（箱）内低压控 制电器的 额定容量，应与受控 负荷的实际需要相适应，各 级电器保 护元件的选择和整定，均应符合动作选择性的要求 设 备 在 室 外 工 作 时，电 控 设 备 的 外 壳 防 护 等 级 不 应 低 于IP65 27 接地性能测试 接地线、接地扁钢完好无缺损，中性线（N）和保护线（PE）应始终分开，保护接地系统的接地电阻不得大于 4 28 断路器 额定容量应与所带负荷相匹配 闭合和断开过程中，其可动部 分与灭弧室的零件应 无卡阻现象，闭合与断开动作可靠 接线压接处应无过热或烧伤痕迹 绝缘电阻不低于10 M 29 接触器 衔铁动作灵活，没有 卡阻动作 迟缓现象；机械联锁 接点应通断可靠，容量与所 带负载容 量相符，线圈电压应 与控制回路电压相符 连接导线检查紧固，绝缘检查应达到 1 M/KV 标准 线圈通路，在额定电压下可靠动作，连接导线检查紧固 DB41/T 1923 2019 14 表 C.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 30 电气部件 继电器 外观完好无损，清洁无尘，各连接点牢固可靠 容量应与所带负载容 量相符，线圈电压应与控制回 路电压相符 线圈通路，在额定电压下可靠动作，连接导线检查紧固 31 开关电源 外观完好无损，清洁无尘，各连接点牢固可靠 工作指示灯亮，电压输出正常 32 相序保护器 外观完好无损，清洁无尘，各连接点牢固可靠 各指示灯显示正常，错相、欠压、过压保护动作正常 33 电气箱柜 关门严密，门前 0.8 m 内无杂 物，箱柜门开启方便，箱柜内清洁干燥，无集尘、积水、积油、杂物，指示灯、指示仪表、操作按钮等标示清楚 34 液压部件 油箱 油箱是否有变形、破 损、扭曲、锈蚀、漏油等现象，对变形、扭曲无法修复时 应及时更 换新油箱；对漏油部 位应进行修补；当锈蚀量达到壁厚的5%时应及时更换新油箱 油量、油温监控装置正常，无杂质、无漏油现象 35 阀、泵、消音器、油管、表、接口 等部件 无漏油现象 36 液压缸 无漏油现象，无裂纹，运行顺畅，柱塞表面光滑 37 液压油 变质或清洁度低于系统要求时应进行更换 DB41/T 1923 2019 15 D D 附 录 D（规范 性附 录）垂直循 环类 机械 式停 车设 备维保 项目、内 容及 要求 垂直循 环类 机械 式停 车设 备维保 项目、内 容及 要求 见表D.1。表D.1 垂直循 环类 机械 式停 车设 备维保 项目、内 容及 要求 序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 1 基础 环境 设备区域环境 环境清洁、整齐、照明正常 2 基础状况 无沉降、开裂等影响设备正常使用的状况 3 机械 部件 钢架结构 结构连接牢固可靠，无影响强度的缺陷 外观无污浊物，其它类型外观防护无破损 结构尺寸精度应符合 JB/T 10215 2000 中5.4.1 表1 的规定 4 搬运器（载车板）载车板外观整洁，连接紧固，无明显变形及缺陷，并能防止滴漏，阻车装置固定牢靠 载车板实际停车位置与设计停车位置的误差不超过50 mm 搬运器载车平面与车辆进出口处的地面高度差不大于 50 mm 搬运器载车平台与车辆进出口处地面边 缘 的 水 平 间 隙 不 大 于 40 mm 搬运器的防摆轮应在导槽内顺利滚行，无挤卡现象 载车板要保持水平，倾斜度横向为 3，纵向为 1 5 拨叉机构 拨叉表面对轴的垂直度为拨叉最大直径的 1/500 6 链条、链轮 链条与链轮的啮合应无卡滞和冲击现象 链条连接件连接可靠，无裂纹或变形等缺陷 链条运行中无异响、无跳动、无明显伸长，相对磨损伸长率 达到2.5%应及时更换 链轮运行灵活，无异响，无裂 纹，磨损量达原尺寸的 20%时，应及时更换 7 导向轮 导向轮应转动灵活，无卡滞现象 导向轮与导轨面的接触宽度不少于导向轮宽度的 2/3 8 制动系统 制动可靠，无明显滑动现象，制动衬垫（制动摩擦垫片）厚 度磨损超过总厚度 50%，应及时更 换 9 电动机、减速机 连接固定可靠，运行无异常振动及异响 10 轴承、轴承座、轴 运行灵活，无异响 轴类零件无裂纹及变形 DB41/T 1923 2019 16 表 D.1（续）序号 分 类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 11 机械 部件 栅栏门 运行灵活，无卡阻 12 工作区围栏 固定可靠，无损坏 13 安全保护和 防护 装置 安全标志牌 在设备出入口、操作 室、检修 场所、电器箱柜等明 显处设置的安全标志牌齐全，无变形、磨损或图形符号脱 落及变色 两台以上相邻设备的电气箱柜、操作盒等应采用相同标志 14 缓冲器 固定可靠、无明显倾 斜，并且 无断裂、塑性变形、剥落、破损等现象 15 紧急停止开关 在发生紧急情况时，能讯速切 断动力回路总电源，使停车设备立即停止运转，但不应切 断电源插座、照明、通风、消防和警报的电源 应是非自动复位，复 位时不得 触发或重新启动任何 危险状况 紧急停止开关外观完好无损，清洁无尘，安装牢固可靠 16 汽车长、宽、高限制装置 超过适停汽车尺寸时，设备不得动作并应报警 各检测元器件外观完 好无损，清洁无尘，安装牢固 可靠，动作无异常 17 人车误入检出装置 设备运行过程中，如 有其它汽 车或者人员进入时，应使设备立即停止运行 光电开关外观完好无 损，清洁 无尘，安装牢固可靠，动作无异常 18 出入口门、栅栏门安全联锁装置 出入口门、栅栏门开 启关闭到 位检测元件外观完好 无损，清洁无尘，安装牢固可靠，动作无异常 19 自动门防夹装置 自动门关闭过程中，如有其他 人员或物体进入时，自动门应立即停止运行或开启 光电开关或气囊外观完好无损，清洁无尘，安装牢固可靠，动作无异常 20 警示装置 设备运转时，警示装置应起安全警示作用 警示装置外观完好无 损，清洁 无尘，安装牢固可靠。设备运行或出现故障时，能发出声光警示信号 21 控制联锁功能 汽车存取由几个控制 点启动时，这些控制点应相互 联锁，以使得仅能从所选择的控制点操作 搬运器与堆垛机升降 横移动作 不能同时运行，两者 存在联锁 DB41/T 1923 2019 17 表D.1（续）序号 分类 维保项目（内容）维保基本要求 维保周期 周 月 季 年 22 电气部件 操作盒显示屏、操作按钮 操作盒外观完好无损，清洁无尘，安装牢固可靠位置正确，按键、读卡功能完好，信息屏 显示正常。操作按钮 动作灵活可靠，外观无破损 23 控制柜内接线端子 各接线端子紧固、整齐，线号齐全清晰 24 导电回路绝缘性能测试 在动力电路导线和保护接地之间施加 500 V（d.c）时测得的绝缘电阻不应小于 1 M，一次回路绝缘电阻不应小于 1 M，二次回路绝缘电阻一般 不应小于 0.5 M 25 控制柜各元件 各元器件安装固定牢靠，指示灯显示状态正常 一、二次线路装配整齐不凌乱，接地线连接良好 电气元件的名称、标 志、编号 应清晰可见，控制柜 内清洁无尘，无异味 电柜（箱）内低压控 制电器的 额定容量，应与受控 负荷的实际需要相适应，各 级电器保 护元件的选择和整定，均应符合动作选择性的要求 设 备 在 室 外 工 作 时，电 控 设 备 的 外 壳 防 护 等 级 不 应 低 于IP65 26 接地性能测试 接地线、接地扁钢完好无缺损，中性线（N）和保护线（PE）应始终分开，保护接地系统的接地电阻不得大于 4 27 断路器 额定容量应与所带负荷相匹配 闭合和断开过程中，其可动部 分与灭弧室的零件应 无卡阻现象，闭合与断开动作可靠 接线压接处应无过热或烧伤痕迹 绝缘电阻不低于10 M 28 接触器 衔铁动作灵活，没有 卡阻动作
