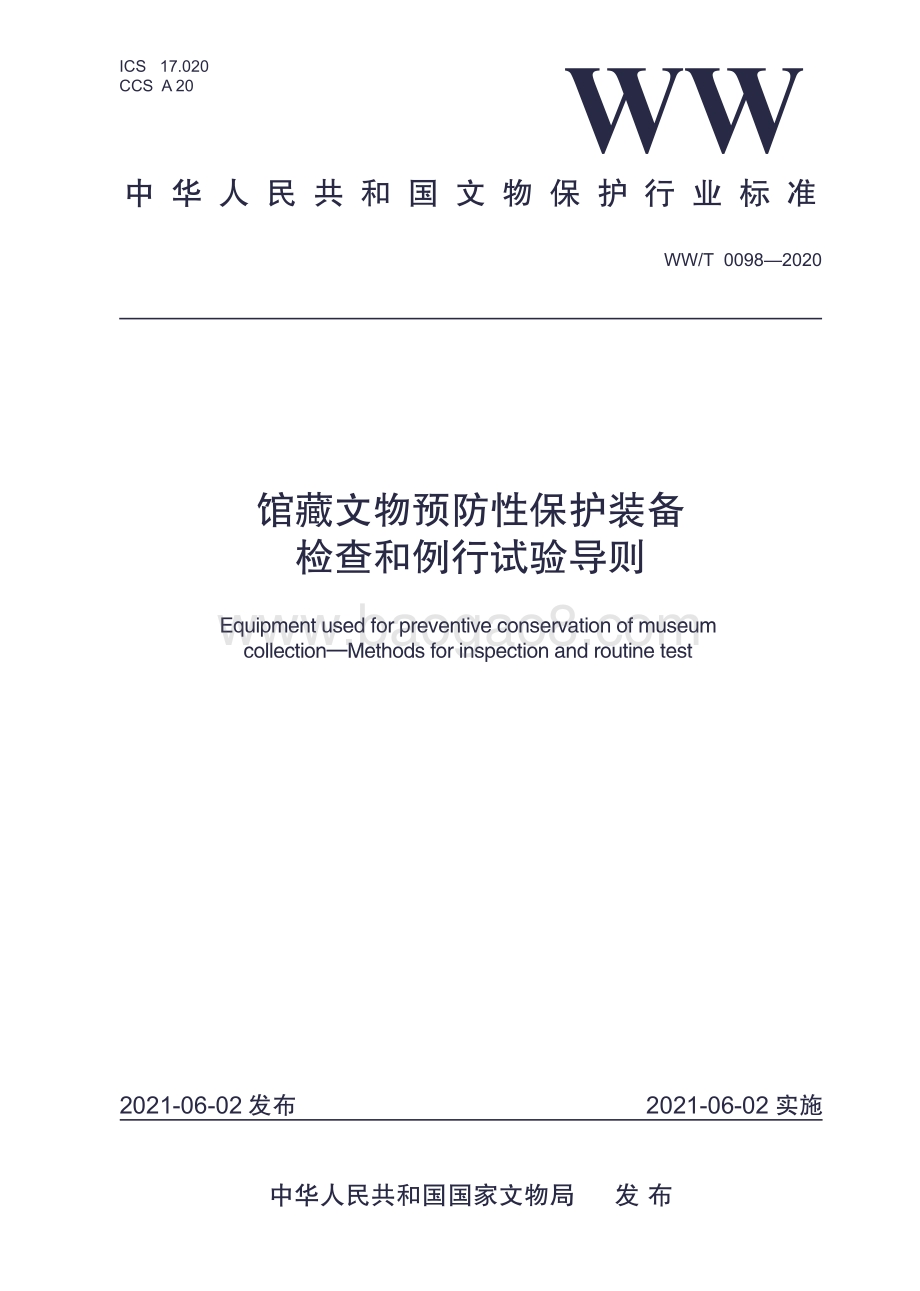

中华人民共和国文物保护行业标准WW/T 00982020WW馆藏文物预防性保护装备检查和例行试验导则Equipment used for preventive conservation of museum collectionMethods for inspection and routine test2021-06-02 发布 2021-06-02 实施中华人民共和国国家文物局 发 布ICS 17.020CCS A 20中 华 人 民 共 和 国 文 物 保 护 行 业 标 准馆 藏 文 物 预 防 性 保 护 装 备 检 查 和 例 行 试 验 导 则E q u i p m e n t u s e d f o r p r e ve n t i v e co n s e r v a t i o n o f m u se u mco l l e c t i o n M e t h o d s f o r i n s p e c t i o n a n d r o u t i n e t e stW W/T 0 0 9 8 2 0 2 0文 物 出 版 社 出 版 发 行北 京 市 东 城 区 东 直 门 内 北 小 街 2 号 楼h t t p:/w w w.w e n w u.c o m宝 蕾 元 仁 浩(天 津)印 刷 有 限 公 司新 华 书 店 经 销开 本:880 毫 米 12 30 毫 米 1/16印 张:0.7 52 02 1 年 6 月 第 1 版 2021 年 6 月 第 1 次 印 刷统 一 书 号:11 50 10 2 00 6 定 价:2 0.00 元目 次前 言 1 范 围 1 2 规 范 性 引 用 文 件 1 3 术 语 和 定 义 1 4 试 验 的 抽 样 1 5 检 查 和 通 用 试 验 2 5.1 外 观 检 查 2 5.2 通 用 试 验 2 6 性 能 试 验 2 6.1 概 述 2 6.2 试 验 条 件 3 6.3 参 比 条 件 下 的 试 验 3 7 试 验 报 告 和 文 件 资 料 5 W W/T 0 0 9 8 2 0 2 0前 言本 文 件 按 照 G B/T 1.1 2 02 0 标 准 化 工 作 导 则 第 1 部 分:标 准 化 文 件 的 结 构 和 起 草 规 则 的规 定 起 草。本 文 件 由 中 华 人 民 共 和 国 国 家 文 物 局 提 出。本 文 件 由 全 国 文 物 保 护 标 准 化 技 术 委 员 会(SA C/T C 28 9)归 口。本 文 件 起 草 单 位:机 械 工 业 仪 器 仪 表 综 合 技 术 经 济 研 究 所、中 电 科 技 集 团 重 庆 声 光 电 有 限 公 司、浙 江 省 计 量 科 学 研 究 院、西 安 元 智 系 统 技 术 有 限 责 任 公 司。本 文 件 主 要 起 草 人:郑 旭、曾 轶 哲、陈 哲 敏、曾 飞、全 定 可、邓 宏。W W/T 0 0 9 8 2 0 2 0馆 藏 文 物 预 防 性 保 护 装 备 检 查 和 例 行 试 验 导 则1 范 围本 文 件 规 定 了 对 馆 藏 文 物 预 防 保 护 装 备(以 下 简 称“装 备”)进 行 例 行 试 验 或 抽 样 试 验 的 试 验方 法 和 程 序。本 文 件 规 定 的 试 验 方 法 和 程 序 适 用 于 任 何 具 有 特 定 输 入 输 出 变 量,且 输 入 输 出 变 量 之 间 具 有 特定 关 系(传 递 函 数)的 馆 藏 文 物 预 防 保 护 装 备。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中,注 日 期 的 引 用文 件,仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件;不 注 日 期 的 引 用 文 件,其 最 新 版 本(包 括 所 有 的 修 改 单)适 用 于 本 文 件。G B/T 290 0.56 20 0 8 电 工 术 语 控 制 技 术(I E C 6 00 50-351:200 6,I D T)G B/T 290 0.77 20 0 8 电 工 术 语 电 工 电 子 测 量 和 仪 器 仪 表 第 1 部 分:测 量 的 通 用 术 语(I E C60 05 0(3 00-3 1 1):2 001,I D T)G B 4 7 9 3.1 2 007 测 量、控 制 和 实 验 室 用 电 气 设 备 安 全 要 求 第 1 部 分:通 用 要 求(I E C 6 1 0 1 0-1:20 01,I D T)I E C 6 0 4 10:197 3 品 质 检 查 抽 样 计 划 和 程 序(Sa m pl i ng pl a n s a nd pr o c e d u r e s f o r i ns pe c t i o n by a t-t r i but e s)3 术 语 和 定 义G B/T 290 0.56 20 0 8 和 G B/T 2 900.77 20 08 中 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1例 行 试 验 r o u t i n e t e st在 制 造 期 间 或 制 造 完 成 后 用 来 检 测 每 台 装 备 是 否 符 合 特 定 标 准 的 简 化 试 验。3.2抽 样 试 验 sa m p l e t e s t用 来 检 查 装 备 规 定 性 能 的 简 化 试 验。4 试 验 的 抽 样如 果 用 户 和 生 产 厂 商 达 成 了 协 议,只 进 行 抽 样 试 验,推 荐 选 择 I E C 60 410:1 973 提 出 的 抽 样 方法。抽 样 时,可 由 用 户 选 择 被 测 试 的 装 备。注:通 常 例 行 试 验 执 行 全 检。1W W/T 0 0 9 8 2 0 2 05 检 查 和 通 用 试 验5.1 外 观 检 查装 备 的 外 观 应 符 合 下 列 要 求:a)外 观 完 整、整 洁,附 属 件、活 动 件 稳 固,无 显 著 锈 蚀 和 凹 痕、划 痕 或 涂 层 缺 陷;b)操 作 标 识 清 晰 完 整,显 示 指 示 清 晰 无 缺 损,铭 牌 信 息 完 整;c)各 部 分 的 装 配 正 确,连 接 可 靠,零 件 无 损 缺;d)对 外 连 接 的 机 械 接 口、电 气 接 口 正 确。5.2 通 用 试 验5.2.1 绝 缘 强 度试 验 电 压 有 效 值 应 参 照 被 试 装 备 的 额 定 电 压(或 绝 缘 电 压)值 和 制 造 商 规 定 的 安 全 等 级(I 或 I I)加 以 确 定(见 表 1)。试 验 时 被 试 装 备 装 入 机箱(若 有)但 不 接 电 源,将 试 验 电 压 一 次 施 加 在 短 路 的 输入、输 出 和 电 源 各 端 子 与 地 之 间。每 次 试 验 时,试 验 不 直 接 涉 及 的 机 箱 和 端 子 应 连 在 一 起 接 地。试 验 电 压 实 质 上 应 是 正 弦 交 流 电,频 率 应 在 45 H z 65 H z(主 电 源 频 率)。表 1 绝 缘 强 度 测 试 电 压安 全 等 级 额 定 电 压 或 绝 缘 电 压 直 流 或 交 流 有 效 值/V 试 验 电 压 交 流 有 效 值/k VI 6 06 0 2 5 00.5 01.5 0I I 6 06 0 2 5 00.7 53.0 0逐 步 升 高 试 验 电 压 至 规 定 值 并 保 持 2 s,电 压 上 升 时 应 不 出 现 明 显 的 瞬 变。试 验 期 间,应 不 出 现 击 穿 或 飞 弧。注:本 项 目 宜 抽 样 进 行。5.2.2 绝 缘 电 阻被 试 装 备 按 正 常 工 作 状 态 准 备。测 量 每 一 个 对 地 绝 缘 的 输 入 和 输 出 电 路 的 绝 缘 电 阻。试 验 应 在不 接 通 电 源 的 被 试 装 备 上 进 行,依 次 在 短 路 的 输 入、输 出 或 电 源 各 端 子 与 接 地 的 外 壳 之 间 施 加 直 流试 验 电 压。为 避 免 电 压 冲 击,施 加 的 试 验 电 压 应 逐 渐 升 高 到 规 定 值,完 成 试 验 以 后 应 逐 渐 降 低。除 另 有 规定 外,标 称 直 流 电 压 应 为 5 0 0 V。在 施 加 规 定 试 验 电 压 至 少 3 0 s 后,该 绝 缘 电 阻 值 应 列 入 试 验 报 告。6 性 能 试 验6.1 概 述制 造 商 可 根 据 每 种 装 备 的 具 体 特 性 选 择 例 行 试 验 项 目,本 文 件 并 不 推 荐 每 件 产 品 出 厂 都 进 行 影响 量 试 验。2WW/T 0 0 9 8 2 0 2 0试 验 的 顺 序 应 使 试 验 的 结 果 不 受 前 一 个 试 验 的 影 响。预 先 给 装 备 通 电 预 热 必 要 的 时 间,以 使 装 备 的 性 能 正 常。试 验 开 始 前 可 以 对 装 备 的 范 围 下 限 值、量 程 和 阻 尼 等 做 一 次 必 要 的 调 整,试 验 过 程 中 不 应 再 次 做 调 整。6.2 试 验 条 件环 境 和 运 行 试 验 参 比 条 件 见 表 2。表 2 环 境 和 运 行 试 验 参 比 条 件类 型 参 比 条 件温 度a(2 0 2)推 荐 极 限 值 1 5 到 2 5 湿 度a(6 5 5)%R H推 荐 极 限 值 4 5%到 7 5%大 气 压 力 8 6 k P a 到 1 0 6 k P a电 磁 场 如 涉 及,要 规 定 数 值电 源额 定 电 压:1%;额 定 频 率:1%;谐 波 失 真(交 流 电 源):小 于 5%;纹 波(直 流 电 源):小 于 0.1%安 装 位 置 装 备 的 安 装 位 置 应 与 制 造 商 说 明 书 指 定 的 正 常 安 装 位 置 之 一 一 致振 动 装 备 的 安 装 应 能 避 免 其 在 试 验 期 间 受 到 外 界 振 动 的 影 响a试 验 应 在 规 定 的 参 比 大 气 条 件 下 进 行。作 为 例 外,试 验 可 在 推 荐 的 极 限 值 内 进 行;但 决 不 能 超 出 极 限 值。当在 推 荐 极 限 值 内 的 测 量 不 能 使 人 满 意 时,则 应 在 参 比 大 气 条 件 下 重 复。6.3 参 比 条 件 下 的 试 验6.3.1 测 量 误 差、回 差参 比 条 件 下 的 输 入 输 出 特 性 应 在 每 一 个 方 向 上 全 范 围 的 移 动 并 进 行 一 个 循 环 测 量。为 此,在 全范 围 内 至 少 应 分 布 五 个 测 量 点,其 中 应 包 括 量 程 的 0%和 10 0%的 值 或 接 近 量 程 的 0%和 100%的 值(量 程 的 1 0%以 内)。注:对 非 线 性 输 入 和 输 出 关 系(例:平 方 规 律)的 装 备,选 择 的 试 验 点 应 使 输 出 值 均 匀 分 布 在 输 出 量 程 上。测 量 程 序:a)施 加 一 个 输 入 信 号,其 值 等 于 范 围 下 限 值。记 录 相 应 的 输 入 和 输 出 信 号 值;b)缓 慢 无 过 冲 增 大 输 入 信 号 到 第 一 个 测 量 点;c)待 输 出 信 号 值 稳 定 后,记 录 相 应 的 输 入 和 输 出 信 号 值。在 所 有 预 先 确 定 的 测 量 点 上 重 复 6.3.1 的 a)c)操 作 直 到 输 入 信 号 值 高 于 输 入 量 程 1 00%的点。该 点 测 量 后,缓 慢 无 过 冲 减 小 输 入 信 号,直 到 低 于 输 入 量 程 的 100%,然 后 依 次 对 所 有 其 他 预先 确 定 的 测 量 点 重 复 6.3.1 的 a)c)操 作 直 到 低 于 输 入 量 程 0%的 点,从 而 结 束 测 量 循 环。各 测 量 点 在 每 个 上 行 程 和 下 行 程 获 得 的 输 出 信 号 值 与 相 应 的 理 想 值 之 差,记 录 为 测 量 误 差。通常 此 误 差 以 理 想 输 出 量 程 的 百 分 数 表 示。由 此 获 得 的 所 有 误 差 值 应 列 表 表 示 和 做 图 图 示。示 例:某 装 备 的 测 量 结 果 见 表 3,对 应 的 图 示 见 图 1。从 表 3 可 得 最 大 测 量 误 差 是 0.0 3%,最 大 回 差 是 0.0 2%。3W W/T 0 0 9 8 2 0 2 0表 3 测 量 误 差 示 例输 出(量 程)/%0 2 0 4 0 6 0 8 0 1 0 0上 行 程 测 量 误 差/%0 0.0 0 9-0.0 0 4-0.0 2 3-0.0 2 2 0.0 1 0下 行 程 测 量 误 差/%-0.0 0 6 0.0 2 6 0.0 1 7-0.0 0 8-0.0 1 3 0最 大 测 量 误 差/%-0.0 0 6 0.0 2 6 0.0 1 7-0.0 2 3-0.0 2 2 0.0 1 0回 差/%0.0 1 7 0.0 2 1 0.0 1 5 0.0 0 9 图 1 表 3 的 图 示6.3.2 阶 跃 响 应输 入 阶 跃 与 输 出 响 应 应 同 步 记 录 在 一 起。施 加 相 当 于 80%输 出 量 程 的 两 个 阶 跃:先 输 出 从 1 0%变 化 至 90%,然 后 从 90%至 1 0%;应 测 量 每 一 种 试 验 条 件 下 输 出 达 到 并 保 持 偏 离 最 终 稳 态 值 的 输 出 量 程 的 1%内 的 时 间(建 立 时间)。应 说 明 时 滞 和 瞬 时 过 冲(若 有)的 总 量(见 图 2),也 可 以 测 量 阶 跃 响 应 时 间 或 时 间 常 数。4WW/T 0 0 9 8 2 0 2 0 图 2 阶 跃 输 入 响 应 两 例7 试 验 报 告 和 文 件 资 料试 验 完 成 之 后,应 编 写 一 份 完 整 的 评 价 试 验 报 告。试 验 报 告 一 般 应 包 括 以 下 部 分。a)标 题 页:1)样 品 的 名 称、型 号 和 编 号;2)生 产 厂 商 的 名 称;3)实 验 室 的 名 称 和 地 址;4)评 定 人 员 和 其 第 二 责 任 人 的 姓 名 和 签 名;5)报 告 的 编 号 和 颁 发 日 期。b)前 言:1)试 验 的 目 的;2)生 产 厂 商 的 名 字 和 地 址;3)样 品 的 规 格、类 型、序 列 号 和 生 产 日 期;4)简 略 描 述 样 品 的 类 型、数 量、测 量 范 围 等 信 息;5)试 验 的 周 期 和 年 份;6)试 验 的 方 法 和 省 略 的 或 变 更 的 试 验 方 法。c)结 论 和 试 验 结 果:1)根 据 试 验 结 果 和 其 他 定 性 发 现,总 结 出 适 用 性 的 结 论 和 注 意 事 项;2)按 试 验 的 先 后 将 所 有 试 验 结 果 列 入 表 格。试 验 报 告 颁 发 后,用 户 应 保 存 试 验 期 间 所 有 有 关 测 量 的 原 始 文 件 至 少 2 年。5W W/T 0 0 9 8 2 0 2 0统一书号：1150102006定价：20.00 元WW/T 00982020
