综合能源多表合一远传抄表监测系统 第3部分：采集终端功能与性能要求DB11／T 2243.3-2024.pdf

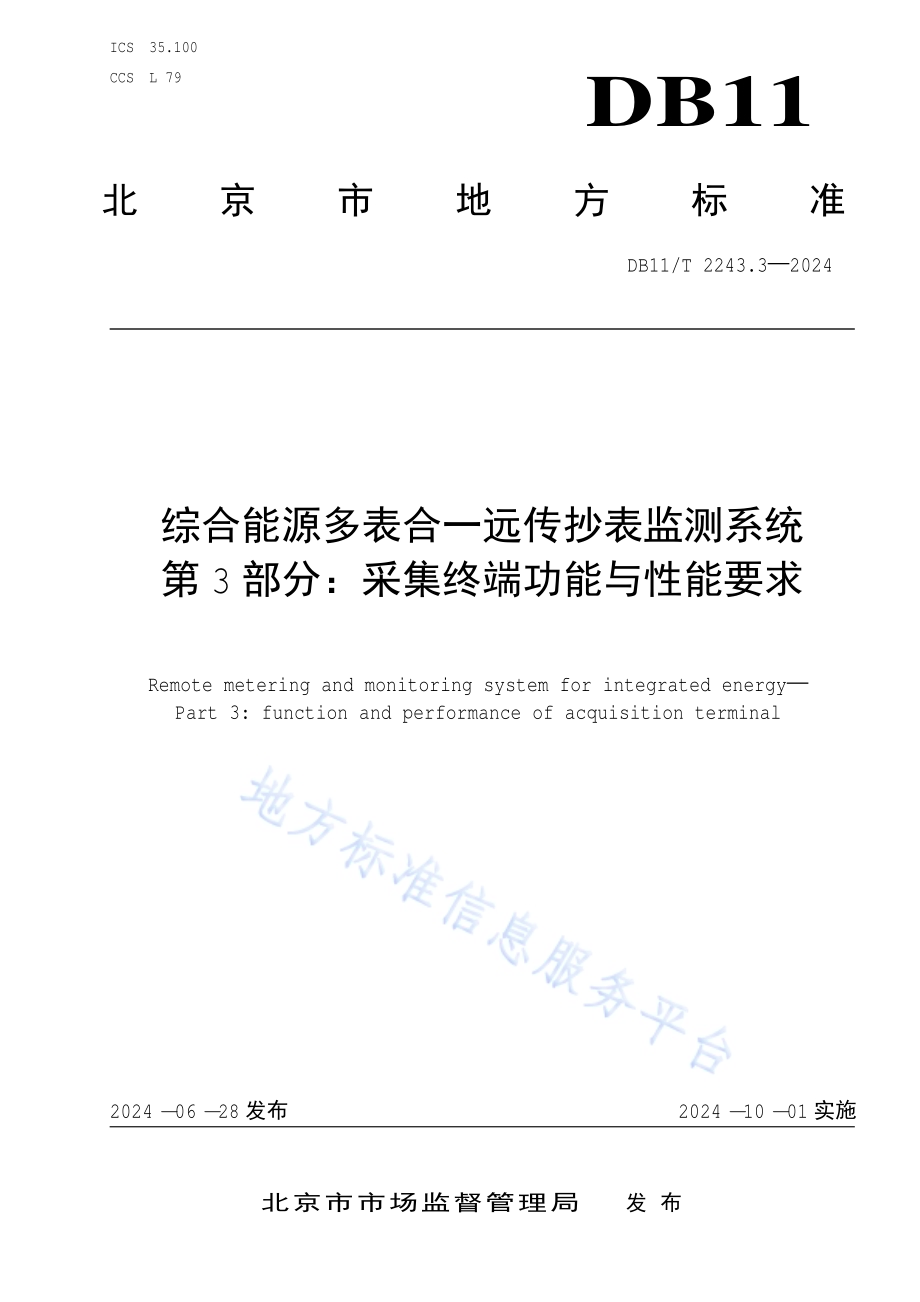

ICS 35.100 CCS L 79 DB11 北京市地方标准 DB11/T 2243.3 2024 综合能源多表合一远传抄表监测系统 第 3部分：采集终端功能与性能要求 Remote metering and monitoring system for integrated energy Part 3:function and performance of acquisition terminal 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 2243.3 2024 I 目次 前言.II 1 范围.1 2 范性引用文件.1 3 术语和定义.1 4 功能要求.2 5 环境适应性要求.3 6 电磁兼容（抗扰度）要求.5 7 其他要求.5 DB11/T 2243.3 2024 II 前言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件是 DB11/T 2243综合能源多表合一远传抄表监测系统的第 3部分，DB11/T 2243分为以下 六个部分：第 1部分：通用要求；第 2部分：应用平台数据交换格式；第 3部分：采集终端功能与性能要求；第 4部分：远程应用层通信 协议；第 5部分：物联网智 能表通信 协议；第 6部分：应用 技 术规程。本文件 由北京市城市管理委员会提出并归口。本文件 由北京市城市管理委员会组织实施。本文件起草 单位：北京正 能远传 节 能 技 术 研究院有限公司、北京 化工 大学、中国 工程 建设 标准化 协会厨卫专业委员会、国网北京市 电 力公司、北京市自来水 集 团有限公司、北京市燃气 集 团有限责任公司、北京市热力 集 团有限责任公司、北京市 标准化 研究院、北京市智慧水务发展研究院、中国 电 力科学研究院有限公司、四川广安爱众股份有限公司、广联达科技股份有限公司、成都千嘉科技股份有限公司、青岛鼎 信通 讯科技有限公司、重庆 前 卫 表 业有限公司、浙江正泰仪器仪 表 有限责任公司、宁波东海 集 团有限公司、威海弗瑞斯 流体控制 技 术 有限公司、深圳友 讯达科技股份有限公司、京 源 中科科技股份有限公司、北京市公 用 事 业科学研究 所 有限公司、北京 宏伟超 达科技股份有限公司、华立 科技股份有限公司、航宇星 物联科技（辽 宁）有限公司、上 海 旷 通 科技有限公司、广东 莱竣 电 子 科技有限公司、北京 宏 远 利 鑫 科技 贸易 有限公司、广东 景呈 电 力设 备 有限公司、中 外 建设 信 息 有限责任公司、广东 通 莞 科技股份有限公司、北京智 芯微 电 子 科技有限公司、北京 凯德兴光 电 子 信 息 技 术 有限公司、北京市 工程 咨询 有限公司、北京 鸿 成 鑫 鼎智 能 科技有限责任公司、成都 秦 川物联网科技股份有限公司、神州 智 库 大 数据 科技有限公司、北京 首龙 科技有限公司、青岛东 软载 波科技股份有限公司、青岛海威 茨 仪 表 有限公司、湖南常德牌 水 表 制造 有限公司、威 胜 信 息 技 术 股份有限公司、浙江 晨 泰科技股份有限公司、浙江 万胜 智 能 科技股份有限公司、深圳 市物联 光 通 创新 科技发展有限公司、成都 长 城 开 发科技股份有限公司。本文件 主 要起草 人：林润泉、王 学 伟、徐晋、刘 建 平、顾鹏婷、郑德家、鄢章 发、曾立民、袁景、马志强、孙 发 君、袁志双、朱尔茂、卢子忱、陈从 填、刘 宣、唐悦、窦健、洪敬忠、田欢、陆曼、李昶锋、林 溪、赵 国广、蔡 青有、刘德林、冯 国 顺、郭 嘉 麟、白帆、陈 曦、辛 瑞 锋、张涛、邵辉、李冲、关 红 君、程 波、李翊、赫 北 丛、黄望 来、朱 曦 光、杨泽清、刘 曙 新、刘 亚 东、石 伟胜、孙 广 富、张磊、赵强、顾 翔、刘 贵 江、尚治 宇、黄 程 章、查勇、张 家 璇、张冠飞、王 柏春、廉永康、张宪 力、杨 志 元、马友强、周巧霖、樊 子 风、王 春 国、李栋、贵焱锋、谢 正 权。DB11/T 2243.3 2024 1 综合能源多表合一远传抄表监测系统 第 3部分：采集终端功能与性能要求 1 范围 本文件规定 了 综合能源多表合一远传抄表监测系统（简称 监测系统）中 采集终端的功能要求、环境适应性要求、电磁兼容（抗扰度）要求和其他要求。本文件适用 于 公 共 事 业 领域 综合能源多表合一远传抄表与 水、电、气、热 综合 收费，以 及 综合能源监测系统 中 采集终端的功能要求。2 范性引用文件 下 列 文件 中 的 内 容通 过 文 中 的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注日期 的引用文件，仅该 日期 对 应的 版 本适用 于 本文件；不注日期 的引用文件，其 最 新 版 本（包括 所 有 的 修改 单）适用 于 本文件。GB/T 2423.5 环境 试验 第 2部分:试验方法 试验 Ea和导则：冲 击 GB/T 2423.7 环境 试验 第 2部分:试验方法 试验 Ec：粗率操 作 造 成 的 冲 击（主 要用 于 设 备 型样品）GB/T 2423.10 环境 试验 第 2部分:试验方法 试验 Fc：振动(正 弦)GB 4943.1 音视频、信 息 技 术和通信 技 术 设 备 第 1部分：安 全 要求 GB/T 17626.2 2018 电磁兼容 试验 和测 量 技 术 静 电 放 电抗扰度 试验 GB/T 17626.3 2016 电磁兼容 试验 和测 量 技 术 射频 电磁 场辐射 抗扰度 试验 GB/T 17626.4 2018 电磁兼容 试验 和测 量 技 术 电 快速瞬变脉 冲 群 抗扰度 试验 GB/T 17626.5 2019 电磁兼容 试验 和测 量 技 术 浪涌（冲 击）抗扰度 试验 GB/T 17626.6 2017 电磁兼容 试验 和测 量 技 术 射频场感 应的传导 骚 扰抗扰度 GB/T 17626.8 2006 电磁兼容 试验 和测 量 技 术 工 频 磁 场 抗扰度 试验 GB/T 17626.11 2008 电磁兼容 试验 和测 量 技 术 电 压暂降、短时 中 断 和电 压变 化的抗扰度 试验 GB/T 25068.1 2020 信 息 技 术 安 全 技 术 网 络 安 全 第 1部分：综 述 和 概念 GB/T 31990.1 2015 塑料 光 纤 电 力 信 息 传 输 系统 技 术规范 第 1部分：技 术要求 DL/T 698.35 2010电能信 息 采集与 管理 系统 第 3-5部分:电能信 息 采集终端 技 术规范 低压 集 中 抄表终端 特殊 要求 2010 DL/T 1880 2018 智 能用电电 力 线宽带 通信 技 术要求 JG/T 162 民 用 建 筑 远传抄表系统 DB11/T 2243.1 综合能源多表合一远传抄表监测系统 第 1部分：通用要求 DB11/T 2243.4 综合能源多表合一远传抄表监测系统 第 4部分：远程应用层通信 协议 3 术语和定义 DB11/T 2243.1界 定的以 及 下 列 术语和定义适用 于 本文件。通信接口转换器 communication interface converter DB11/T 2243.3 2024 2 可 通 过 RS-485（TIA/EIA-485-A）和 M-Bus等 有 线 通信 接 口 采集 水、电、气、热 表数据，保证 本 地 通信网中 采用 不 同厂商 协议 的远传表与集 中器 或 采集 器 之间 正 常 通信，并 能与用能信 息 采集终端 或手持 设 备 进行 数据交换的 设 备。低压电力线载波数据传输 LV powerline carrier data transmission 以交 流 400V及 以下的 配 电 线路 为通信传 输 信 道，进行 数据信 息 传 输 的 方 式。数据光纤传输 optical data transmission 以 光 导 纤维 为 媒质进行 数据、信 号 传 输 的 方 式。4 功能要求 抄表功能 应 具 备 对 远传表数据采集和传 输 功能。数据处理功能 应 具 备 对 采集数据 进行 分 类、排序 和 转 发 功能，也 可 扩 展 存 储。参数设置功能 应 具 有设 置参 数的功能，包括：通信 参 数、档案 配 置参 数、事 件 记录 配 置、抄表 运 行 参 数 等。通信功能 采集 器 应 完 成 远传数据采集和 读取，具 有 与集 中器 双 向 通信功能（即 能 够 接 收 和 响 应集 中器发出 的 数据采集、控制 及 参 数 设 置 等 命令），并 应 将 设 备 故障 信 息上 报给 集 中器 等。集 中器 应 完 成 收 集、集合 并 监测采集 器 和/或 远传表数据，具 有 与 主 站 双 向 通信功能（即 能 够 接 收 和 响 应 主 站 发出 的数据采集、控制 及 参 数 设 置 等 命令），并 应 将 设 备 故障 信 息上 报给 主 站 等。通信 接 口 转 换 器 应 完 成 本 地 通信 网中 采用 不 同厂商 协议 的远传表与集 中器 或 采集 器 之间 的通信 协 议 解析 和 转 换，并 完 成 各种 物理 量 的数据采集和 控制 等。设备故障记录和报警功能 当 发 生 下 列 情况 之 一 时，集 中器、采集 器 和通信 接 口 转 换 器 应 有 记录 和 报警：a)集 中器、采集 器 和通信 接 口 转 换 器 通信 线路 发 生 通信 故障 时；b)集 中器、采集 器 和通信 接 口 转 换 器 的采集通 道 发 生故障 时；c)集 中器、采集 器 和通信 接 口 转 换 器 工作 所 需 的 主备 电源 发 生故障 时；d)计 量 数据 发 生突 变等 异 常 现象 时。电源功能 4.6.1 后备电源工作时间 当 220V交 流 或 直 流 集 中 供 电 方 式的 后 备 电源 在 220V交 流 市 电 断 电 后，应 保证 采集终端 正 常 工作 时间 不 小 于 48小 时。使 用电 池供 电 方 式的电 池寿命 应 不 小 于 5年。DB11/T 2243.3 2024 3 4.6.2 工作电源切换功能 当 系统采用 脉 冲 远传表 时，采用 外 部 供 电的集 中器、采集 器 和通信 接 口 转 换 器 应 配 置 电源 切 换功能。在 主 电源 断 电 时，应能 自 动转 换 到 备 用电源；当 主 电源 供 电 恢复 时，应能 自 动 切 换 到 主 电源 供 电 状态。信 息安全 功能 采集终端，如 集 中器 等，与 二级 监测系统 主 站 通信 或 与 云 平台通信，应 满足 以下信 息 安 全 功能要求：a)数据传 输保 密 性：1)主 站 与采集终端通信以 及 主 站 与 智 能表和测 量 控制 设 备 直 接 通信，应 使 用 SM2或 SM4商 用 密码算 法或 其他 国 密算 法，用 于 身 份 认 证 与数据 加密 传 输，应采用数 字签名 和/或 信 息完整 性 控制 以 保 护 网 络 连 接 上 的信 息，满足 GB/T 25068.1的要求；2)主 站 与采集终端 之间 应按照 DB11/T 2243.4规定的 报 文格式 完 成 的 双 向身 份 认 证，并 在身 份 认 证 过 程 中协 商 工作 密钥。b)数据传 输 完整 性：1)应采用 编解码校 验 技 术 支 持 数据 完整 性的 校 验 机 制，检 验 数据的 完整 性；2)当 发 现 数据 完整 性 受到破坏 时，应能 对 重 要数据 进行 恢复 与 重 传；3)集 中器、采集 器 和通信 接 口 转 换 器 应 具 备 抵御恶意攻 击 者在 通信数据 中 插入恶意 或 者无 关 数据 包 的功能；4)集 中器、采集 器 和通信 接 口 转 换 器 应 具 备 抵御恶意攻 击 者删除 数据 包 的功能；5)集 中器、采集 器 和通信 接 口 转 换 器 应 具 备 处 理 过 度 延迟 的数据 包 的功能；6)集 中器、采集 器 和通信 接 口 转 换 器 应 具 备 抵御 数据 包 重 放 的功能。c)数据 存 储完整 性：1)集 中器 应 具 有 防 止 对静 态 数据 进行 非授 权 写 操 作的 硬 件 或 软 件 保 护机 制；2)集 中器 应 具 备 机 制，检 查 输 入 信 息 的一 致 性、完整 性、有 效 性和 真 实 性，保证 重 要数据的存 储完整 性，包括 但 不 限 于 鉴别 数据、重 要 业务 数据、重 要 配 置 数据和 重 要个 人 信 息 等；3)集 中器 应 具 备 机 制，验证 安 全保 护 功能的 执 行 情况，在 发 生异 常 时 发出 报警。d)数据 存 储 保 密 性：具 有 存 储 功能的集 中器 等 设 备，应 具 备 身 份 认 证，存 储 数据 保 密 性 保 护机 制，防 止非 法 登 录 与 获 取 数据。扩展 功能 当 发 生 下 列 情况 之 一 时，采集 器 应 有 记录 和 报警：a)采集 器 的 脉 冲 采集通 道 应 有 判 断脉 冲 远传表 发 生 通信 故障 的功能，并 能 根 据 所 连 接脉 冲 远传表的 情况 启 用 或 屏蔽 脉 冲 采集通 道 的 故障报警 功能；b)应 可 按用 户 要求 设 计 新 功能，如 可 通 过 燃气 泄漏 报警 器 和 燃气 控制 阀门 实 现 燃气 泄漏 报警 和燃气 控制 的功能，通 过 对 燃气 控制 阀门、自来水 阀门、继 电 器 等 设 备 的 控制 实 现 欠 费关 断 功能等。5 环境适应 性要求 温度 和 湿度 根 据 安 装 场 所，集 中器、采集 器 和通信 接 口 转 换 器 应 符 合表 1中 温 度和 湿 度要求。DB11/T 2243.3 2024 4 表 1 温度 和 湿度 工作范围 户 内 户 外 温 度 相 对 湿 度 温 度 相 对 湿 度 规定的工作范围-10 45 10%95%无 凝 结-25 60 10%95%无 凝 结 极 限 工作范围-25 60-25 70 储 存 和 运 输 极 限 范围-25 70-35 70 机械环境适应 性 振动 适应性 试验 应 符 合 GB/T 2423.10的规定，具 体 试验 项目、试验 内 容和 参 数 见 表 2。表 2 振动适应 性 试验 项目 试验 内 容 参 数 初始 和 最 后 振动 响 应 检 查 频率 范围/Hz 5 35 扫 频速 度/（oct/min）1 驱 动振 幅/mm 0.15 定 频 耐久 试验 驱 动振 幅/mm 0.15 持 续 时间/min 10士 0.5 扫 频 耐久 试验 频率 范围/Hz 5355 驱 动振 幅/mm 0.15 扫 频速 度/（oct/min）1 循 环 次 数 2 注：表 中 驱 动振 幅 为 峰值。冲 击 适应性应 符 合 GB/T 2423.5的规定，具 体 参 数 见 表 3。表 3 冲击适应 性 峰值 加 速 度 m/s2 脉 冲 持 续 时间 ms 冲 击 波 形 300 11 半 正 弦 波 运 输包 装 件 跌落 适应性应 符 合 GB/T 2423.7的规定，具 体 参 数 见 表 4。表 4 运 输 包装 件 跌落适应 性 包 装 件 质量 m/kg 跌落高 度 mm m10 800 10m20 600 20m30 500 DB11/T 2243.3 2024 5 大气 压 应能 在 95kPa 106kPa的 大气 压 条 件下工作；当 有 特殊 要求 时，由 产 品 标准规定。6 电 磁兼容（抗扰度）要求 静 电 放 电 抗扰度 按 GB/T 17626.2 2018试验等 级 4级 进行试验时，应 符 合 GB/T 17626.2 2018的第 9章 a)项 的规定。射频 电 磁 场 辐射抗扰度 按 GB/T 17626.3 2016试验等 级 3级 进行试验时，应 符 合 GB/T 17626.3 2016的第 9章 a)项 的规定。电 快速瞬变脉冲群抗扰度 按 GB/T 17626.4 2018试验等 级 3级 进行试验时，应 符 合 GB/T 17626.4 2018的第 9章 a)项 的规定。浪涌（冲击）抗扰度 按 GB/T 17626.5 2019试验等 级 3级 进行试验时，应 符 合 GB/T 17626.5 2019的第 9章 a)项 的规定。射频 场 感应的 传 导骚扰抗扰度 按 GB/T 17626.6 2017试验等 级 3级 进行试验时，应 符 合 GB/T 17626.6 2017的第 9章 的规定。工 频磁 场 抗扰度 按 GB/T 17626.8 2006试验等 级 4级 进行试验时，应 符 合 GB/T 17626.8 2006的第 9章 a)项 的规定。电压 暂降 和 短 时 中断 按 GB/T 17626.11 2008电 压试验等 级 0%和 40%进行试验时，应 符 合 GB/T 17626.11 2008的第 9章 a)项 的规定。7 其他 要求 供 电电源要求 7.1.1 交流供 电电源 频率 与电压 交 流 电源 频率 与电 压 应 符 合：a)频率：50Hz，允许 0.5Hz的 偏差；b)电 压：220V或 380V，允许 15%的 相 对 偏差。7.1.2 直流供 电电源电压 集 中器、采集 器 和通信 接 口 转 换 器 宜 采用 光 伏 电源的 直 流 电源 供 电，电 压 宜 采用 5V、12V、24V、36V；电 压 允许 10%的 相 对 偏差。电 气安全 要求 DB11/T 2243.3 2024 6 集 中器、采集 器 和通信 接 口 转 换 器 的 接地 和 连 接保 护 措 施、接 触 电 流 和 保 护 导 体 电 流、抗电 强 度应 分 别符 合 GB 4943.1的 相 关 规定。功 耗 要求 7.3.1 采集器和通信接口转换器 采集 器 和通信 接 口 转 换 器 功 耗 应 符 合：a)电 池供 电 设 备：非 传 输 状态 下平 均 功 耗 不 应 大 于 0.2mW，传 输 状态 下平 均 功 耗增 量 不 应 大 于 250mW；b)市 电 供 电 设 备：非 传 输 状态 下 有 功功 率 不 应 大 于 3W，传 输 状态 下平 均 功 耗增 量 不 应 大 于 2W。7.3.2 集 中 器 平 均 功 耗 不 应 大 于 15VA与 10W。集 中器 采用 无 线 电台 时，电台功 率 宜 为 1W 5W。集 中器 采用 微 功 率 无 线 通信 方 式 时，应 符 合 JG/T 162的规定。连续 通电 稳 定性要求 集 中器、采集 器 和通信 接 口 转 换 器 连 续 通电工作 72小 时，其 各 项 功能应 满足 第 4章 要求，性能应 满 足 第 6章 要求。通信载波信 号频率 和波 长 要求 7.5.1 有 线信 道 数据传输 7.5.1.1 低压电力线载波数据传输 采用 低压 电 力 线 载 波 传 输 数据 时，载 波 信 号频 段 应 符 合 DL/T 698.35和 DL/T 1880的规定，以 及 表 5的要求。表 5 高速 低压电力线载波 频段 频 段 序号 载 波 频 段（MHz）0 1.953 11.96 1 2.441 5.615 2 0.781 2.930 3 1.758 2.930 7.5.1.2 数据光纤传输 采用 塑料 光 纤 传 输时，应 符 合 GB/T 31990.1中 对 中 心 波 长、平 均 发 送 光 功 率、基 本传 输 性能和 接 收灵敏 度的 相 关 规定。7.5.2 无 线信 道 数据传输 采用 无 线 传 输时，应 符 合 JG/T 162的规定。
