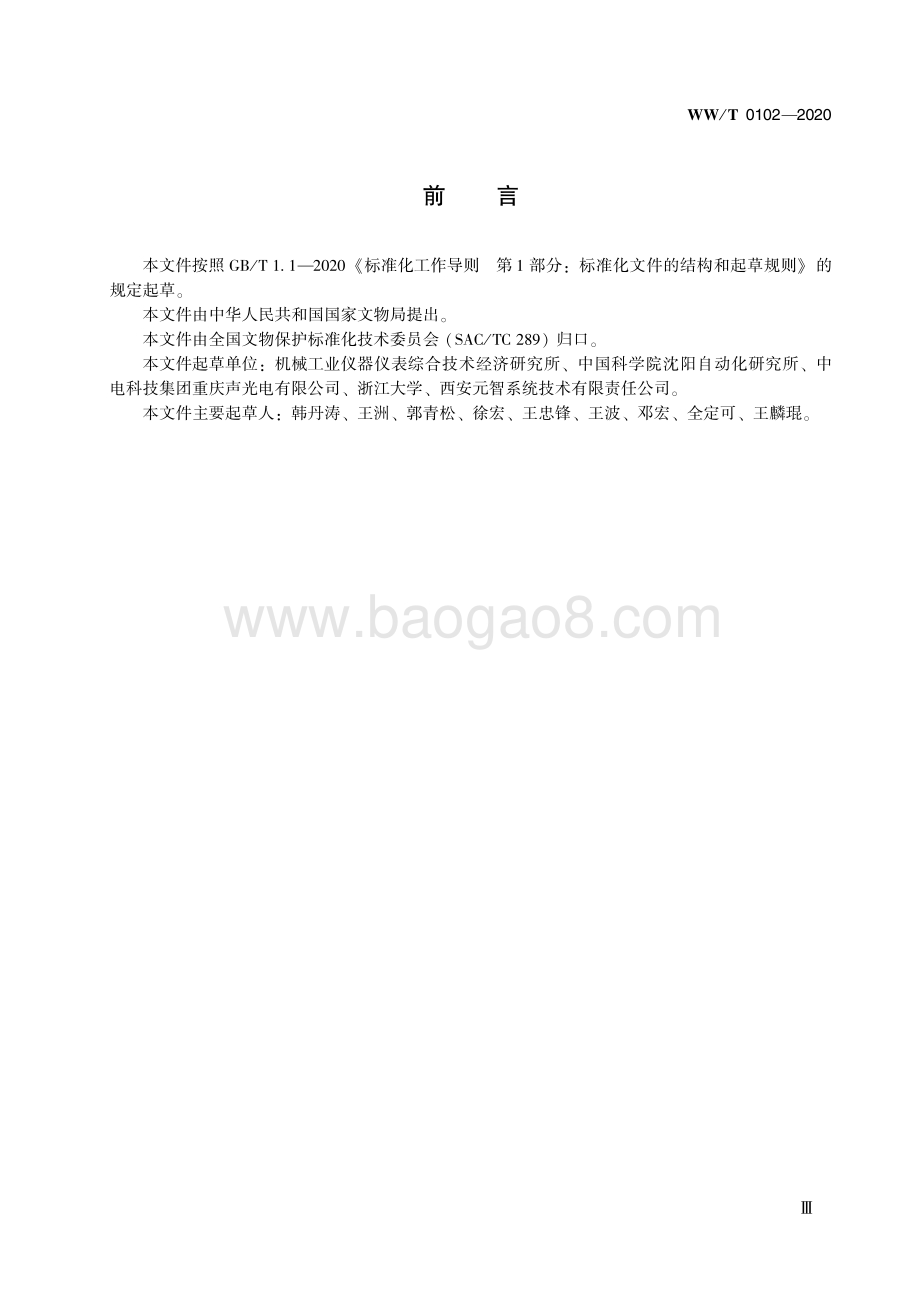

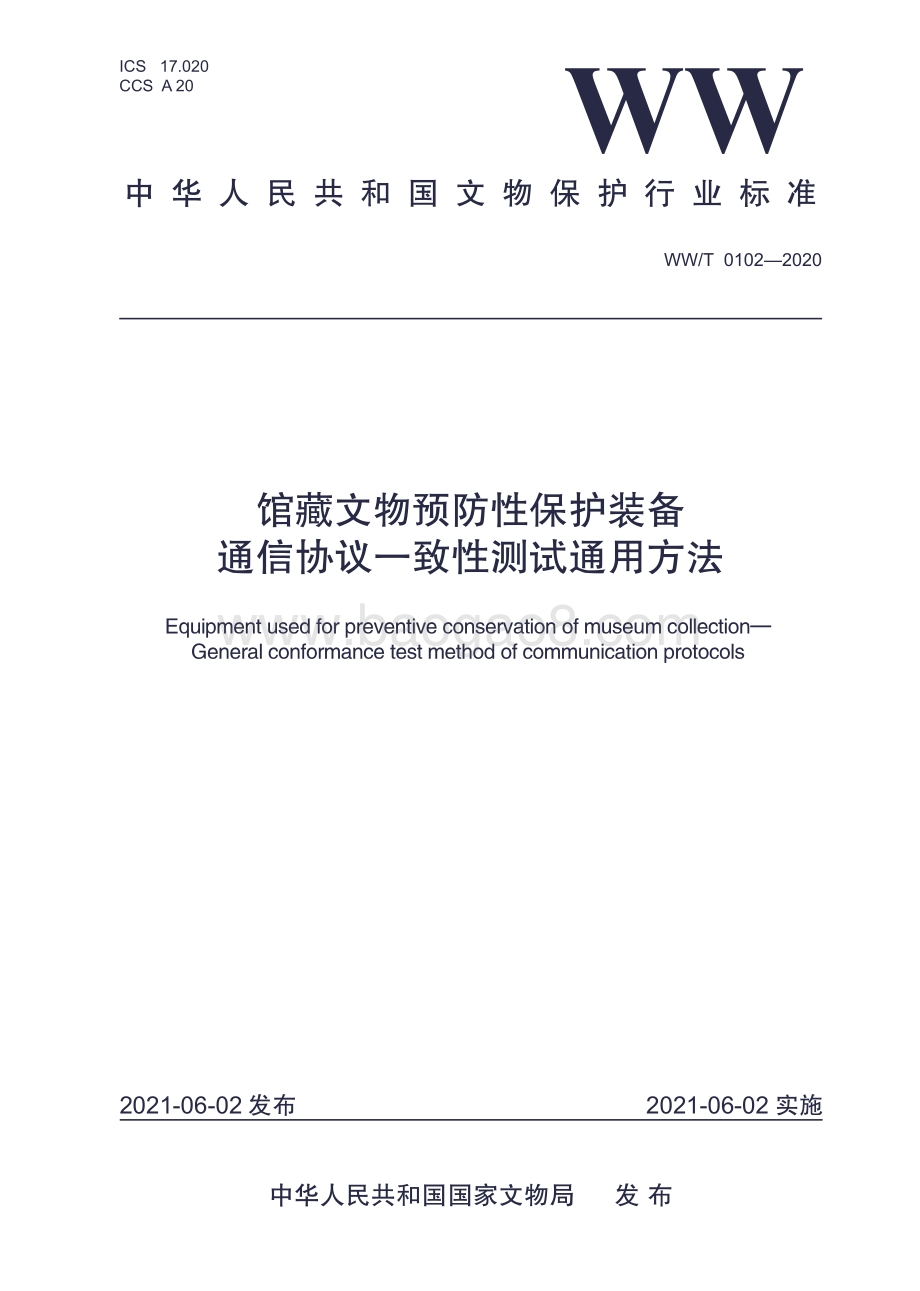

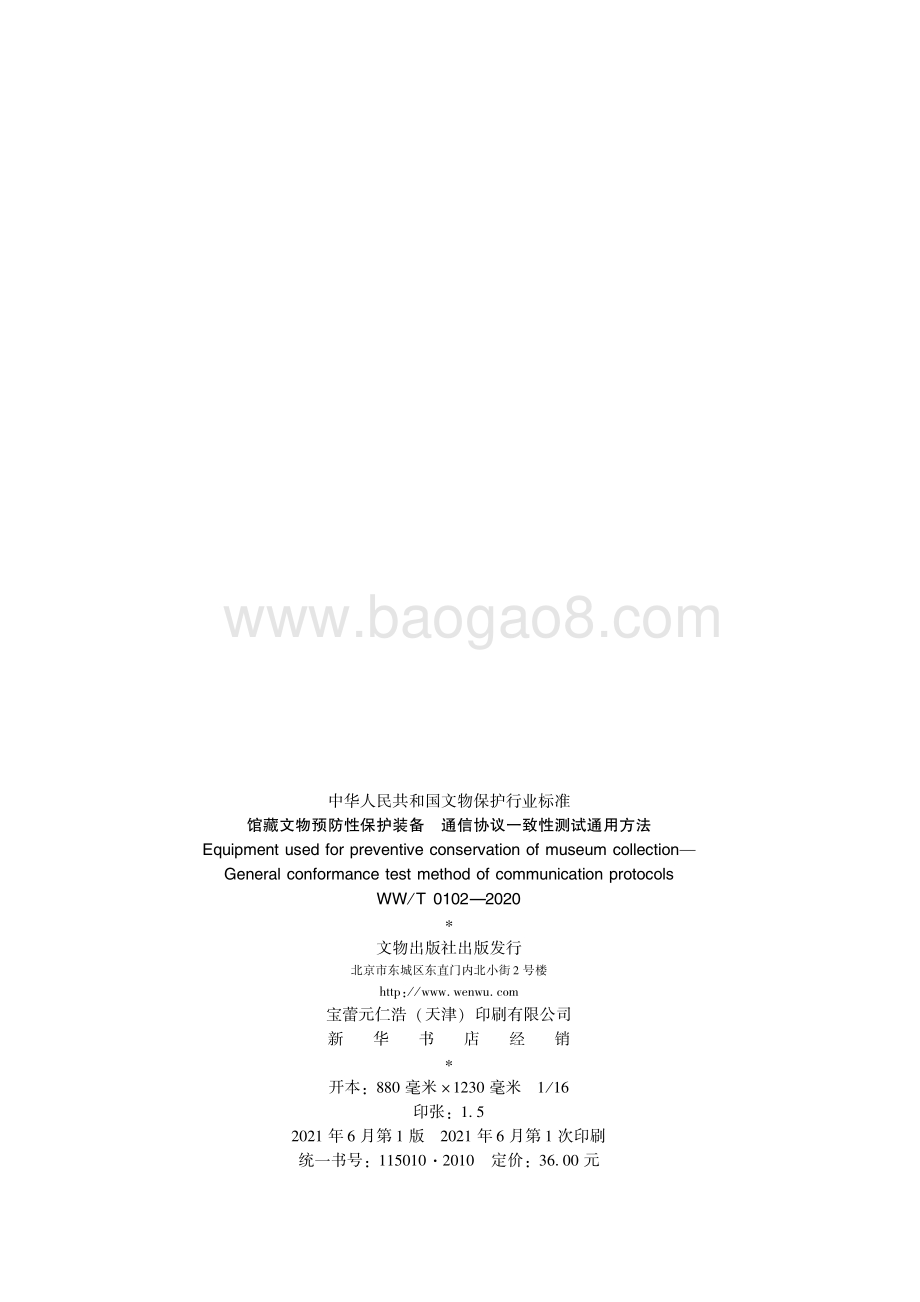

中华人民共和国文物保护行业标准WW/T 01022020WW馆藏文物预防性保护装备通信协议一致性测试通用方法Equipment used for preventive conservation of museum collectionGeneral conformance test method of communication protocols2021-06-02 发布 2021-06-02 实施中华人民共和国国家文物局 发 布ICS 17.020CCS A 20中 华 人 民 共 和 国 文 物 保 护 行 业 标 准馆 藏 文 物 预 防 性 保 护 装 备 通 信 协 议 一 致 性 测 试 通 用 方 法E q u i p m e n t u s e d f o r p r e v e n t i v e co n se r va t i o n o f m u s e u m co l l e c t i o n G e n e r a l c o n f o r m a n c e t e st m e t h o d o f co m m u n i c a t i o n p r o t o c o l sW W/T 0 1 0 2 2 0 2 0文 物 出 版 社 出 版 发 行北 京 市 东 城 区 东 直 门 内 北 小 街 2 号 楼h t t p:/w w w.w e n w u.c o m宝 蕾 元 仁 浩(天 津)印 刷 有 限 公 司新 华 书 店 经 销开 本:880 毫 米 12 30 毫 米 1/16印 张:1.52 02 1 年 6 月 第 1 版 2021 年 6 月 第 1 次 印 刷统 一 书 号:11 50 10 2 01 0 定 价:3 6.00 元目 次前 言 1 范 围 1 2 规 范 性 引 用 文 件 1 3 术 语、定 义 和 缩 略 语 1 3.1 术 语 和 定 义 1 3.2 缩 略 语 2 4 通 信 协 议 一 致 性 测 试 概 述 2 4.1 一 致 性 要 求 2 4.2 测 试 准 备 3 4.3 测 试 流 程 3 5 通 信 协 议 一 致 性 测 试 环 境 4 6 通 信 协 议 一 致 性 测 试 方 法 5 6.1 测 试 约 定 5 6.2 通 信 命 令 测 试 5 6.3 状 态 机 测 试 12 附 录 A(规 范 性)P I C S 文 件 格 式 18 W W/T 0 1 0 2 2 0 2 0前 言本 文 件 按 照 G B/T 1.1 2 02 0 标 准 化 工 作 导 则 第 1 部 分:标 准 化 文 件 的 结 构 和 起 草 规 则 的规 定 起 草。本 文 件 由 中 华 人 民 共 和 国 国 家 文 物 局 提 出。本 文 件 由 全 国 文 物 保 护 标 准 化 技 术 委 员 会(SA C/T C 289)归 口。本 文 件 起 草 单 位:机 械 工 业 仪 器 仪 表 综 合 技 术 经 济 研 究 所、中 国 科 学 院 沈 阳 自 动 化 研 究 所、中电 科 技 集 团 重 庆 声 光 电 有 限 公 司、浙 江 大 学、西 安 元 智 系 统 技 术 有 限 责 任 公 司。本 文 件 主 要 起 草 人:韩 丹 涛、王 洲、郭 青 松、徐 宏、王 忠 锋、王 波、邓 宏、全 定 可、王 麟 琨。W W/T 0 1 0 2 2 0 2 0馆 藏 文 物 预 防 性 保 护 装 备 通 信 协 议 一 致 性 测 试 方 法1 范 围本 文 件 规 定 了 馆 藏 文 物 预 防 性 保 护 装 备 通 信 系 统(以 下 简 称“通 信 系 统”)通 信 协 议 一 致 性 测试 方 法,通 信 系 统 由 监 测 终 端、中 继、网 关、应 用 服 务 器 等 组 成。本 文 件 适 用 于 馆 藏 文 物 预 防 性 保 护 装 备 通 信 系 统 建 设 和 应 用 中 的 网 关 和 应 用 服 务 器 的 通 信 协 议一 致 性 测 试。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中,注 日 期 的 引 用文 件,仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件;不 注 日 期 的 引 用 文 件,其 最 新 版 本(包 括 所 有 的 修 改 单)适 用 于 本 文 件。G B/T 171 7 8.1 19 9 7 信 息 技 术 开 放 系 统 互 连 一 致 性 测 试 方 法 和 框 架 第 1 部 分:基 本 概念(i dt I S O/I E C 964 6-1:1 994)3 术 语、定 义 和 缩 略 语3.1 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1.1应 用 服 务 器 a p p l i ca t i o n se r ve r在 通 信 系 统 中 为 客 户 端 计 算 机 提 供 相 关 管 理 服 务(如 设 备 配 置、远 程 控 制 等)的 计 算 机 系 统,由 硬 件 系 统(如 处 理 器、存 储 设 备、网 络 连 接 设 备 等)和 软 件 系 统(如 操 作 系 统、应 用 软 件 等)组 成。3.1.2网 关 g a t e w a y连 接 传 感 网 络 和 应 用 服 务 器,具 有 协 议 转 换 和 数 据 交 换 功 能 的 设 备。3.1.3被 试 装 备 d e v i ce u n d e r t e st;D U T在 一 致 性 测 试 过 程 中 由 客 户 提 供 的 作 为 被 测 试 样 品 的 装 备。3.1.4I D 号 i d e n t i f i ca t i o n被 测 设 备 的 唯 一 标 识。1W W/T 0 1 0 2 2 0 2 03.1.5测 试 系 统 t e s t s yst e m实 现 一 致 性 测 试 的 软 硬 件 测 试 平 台。3.1.6一 致 性 测 试 c o n f o r m a n c e t e s t检 验 被 测 设 备 实 现 的 通 信 协 议 符 合 标 准 程 度 的 检 测 活 动。3.1.7协 议 实 现 一 致 性 声 明 p r o t o c o l i m p l e m e n t a t i o n co n f o r m a n ce st a t e m e n t;P I C S由 被 测 设 备 提 供 方 提 供 的 声 称 与 通 信 协 议 一 致 的 声 明,陈 述 实 现 了 哪 些 能 力。3.1.8测 试 用 例 t e s t c a s e为 某 个 特 殊 目 标 而 编 制 的 一 组 测 试 输 入、执 行 条 件 以 及 预 期 结 果,以 便 测 试 某 个 程 序 路 径 或 核实 是 否 满 足 某 个 特 定 需 求。3.1.9测 试 日 志 t e s t l o g作 为 测 试 活 动 的 结 果 而 由 测 试 系 统 自 动 产 生 的 人 工 可 阅 读 的 文 本 信 息,足 以 记 录 执 行 的 每 一 测试 活 动 步 骤(测 试 输 入)以 及 观 察 到 的 测 试 输 出,并 检 验 赋 给 的 测 试 结 果(包 括 测 试 裁 决)。3.1.1 0测 试 记 录 t e s t r e co r d由 测 试 人 员 在 执 行 一 致 性 测 试 活 动 中 记 录 的 关 于 测 试 结 果 的 纸 质 或 电 子 文 件,是 出 具 测 试 报 告的 基 础。3.1.1 1测 试 报 告 t e s t r e p o r t由 测 试 人 员 编 制 的 由 测 试 要 求、测 试 环 境、测 试 记 录 以 及 结 果 等 组 成 的 文 档 或 其 集 合。3.2 缩 略 语下 列 缩 略 语 适 用 于 本 文 件。A C K 确 认(a c k no w l e d g e)N A C K 否 定 确 认(ne g a t i v e a c k n o w l e d g e)D U T 被 试 装 备(d e v i c e u n d e r t e s t)P I C S 协 议 实 现 一 致 性 声 明(p r o t o c o l i m pl e m e nt a t i o nc o n f o r m a n c e s t a t e m e nt)4 通 信 协 议 一 致 性 测 试 概 述4.1 一 致 性 要 求应 区 别 对 待 以 下 一 致 性 要 求:2WW/T 0 1 0 2 2 0 2 0 必 备 要 求:在 所 有 情 况 下 必 须 遵 守 的 要 求,是 一 致 性 测 试 的 必 测 内 容;可 选 要 求:由 被 测 设 备 提 供 方 自 行 选 择 是 否 支 持,如 支 持 则 必 须 测 试。4.2 测 试 准 备被 测 设 备 提 供 方 应 提 出 测 试 申 请,并 提 交 P I C S(协 议 实 现 一 致 性 声 明)、产 品 说 明 书、使 用 手册 等 必 要 信 息,以 及 如 何 获 取 D U T 及 辅 助 设 备 状 态、参 数 等 附 加 信 息。被 测 设 备 提 供 方 还 需 对 D U T进 行 必 要 的 设 置,以 方 便 实 施 测 试。注:P I C S 是 关 于 D U T 对 所 支 持 协 议 规 范 的 能 力 和 选 项 的 陈 述 文 档,由 被 测 设 备 提 供 方(客 户)填 写,文 件 格 式见 附 录 A。测 试 实 验 室 应 对 照 协 议 有 关 要 求 及 一 致 性 声 明,对 设 备 进 行 一 致 性 测 试。4.3 测 试 流 程一 致 性 测 试 流 程 如 图 1 所 示。图 1 一 致 性 测 试 流 程一 致 性 测 试 流 程 包 括:a)根 据 相 关 标 准 要 求 分 析 P I C S,检 查 D U T 是 否 满 足 通 信 协 议 规 范 的 一 致 性 要 求;b)根 据 P I C S 和 测 试 附 加 信 息,自 动 或 手 动 生 成 适 合 D U T 的 测 试;c)执 行 测 试,验 证 D U T 和 测 试 系 统 间 是 否 能 够 进 行 符 合 通 信 协 议 要 求 的 交 互。测 试 内 容 包 括:通 信 命 令 测 试 和 状 态 机 测 试;d)测 试 结 果 分 析 和 判 定,只 要 有 一 个 测 试 项 不 符 合 要 求,则 整 个 测 试 活 动 失 败。对 于 测 试 结 果的 判 断,应 有 如 下 要 求:e)测 试 结 果 的 可 重 复 性:为 达 到 可 选 的 一 致 性 测 试 目 标,在 D U T 上 执 行 的 测 试 结 果,无 论 何时 何 地 完 成 都 应 相 同;f)测 试 结 果 的 可 审 查 性:不 论 人 工 还 是 自 动 方 式 分 析 执 行 的 结 果,对 于 运 行 的 每 一 个 测 试 用3W W/T 0 1 0 2 2 0 2 0例,都 可 通 过 测 试 日 志 来 检 查 所 有 输 入、输 出 和 记 录 的 其 他 测 试 事 件。g)完 成 测 试 报 告,根 据 一 致 性 审 查、测 试 结 果,出 具 一 致 性 测 试 报 告。5 通 信 协 议 一 致 性 测 试 环 境通 信 协 议 一 致 性 测 试 环 境 由 测 试 主 机、被 测 设 备 和 辅 助 设 备 构 成,推 荐 的 被 测 网 关 的 通 信 协 议一 致 性 测 试 环 境 如 图 2 所 示,推 荐 的 被 测 应 用 服 务 器 的 通 信 协 议 一 致 性 测 试 环 境 如 图 3 所 示。图 2 被 测 网 关 的 通 信 协 议 一 致 性 测 试 环 境 示 例 图 3 被 测 应 用 服 务 器 的 通 信 协 议 一 致 性 测 试 环 境 示 例其 中:测 试 主 机:运 行 测 试 软 件 的 P C 机,能 够 模 拟 网 关 和 应 用 服 务 器 的 通 信 功 能。按 照 规 定 的 测试 生 成 并 发 出 相 应 的 通 信 报 文,根 据 接 收 到 的 被 测 设 备 的 通 信 报 文 来 判 断 被 测 设 备 行 为 是否 正 确,并 生 成 测 试 日 志;被 测 设 备:包 括 网 关 和 应 用 服 务 器,接 收 测 试 主 机 发 出 的 通 信 报 文 并 作 出 相 应 的 响 应,或者 按 照 协 议 规 定 向 测 试 主 机 主 动 发 出 请 求;辅 助 设 备:为 完 成 通 信 一 致 性 测 试,提 供 辅 助 功 能 的 设 备,包 括:一 定 数 量 的 现 场 设 备 和通 信 设 备,如:监 测 终 端、以 太 网 交 换 机 等。4WW/T 0 1 0 2 2 0 2 0注:本 章 给 出 的 测 试 环 境 示 例 为 以 太 网 通 信 模 式,其 他 通 信 模 式 可 通 过 采 用 相 应 的 通 信 适 配 器,建 立 测 试 主 机 与被 测 设 备 之 间 的 通 信 连 接。6 通 信 协 议 一 致 性 测 试 方 法6.1 测 试 约 定测 试 主 机 软 件 版 本 号 约 定 为 0 x 01,测 试 主 机 I D 约 定 为 0 x A A A A A A A A。被 测 网 关 软 件 版 本 约 定为 0 x 11,网 关 I D 约 定 为 0 x C C C C C C C C。被 测 应 用 服 务 器 软 件 版 本 约 定 为 0 x 22,被 测 应 用 服 务 器 I D约 定 为 0 x E E E E E E E E。本 章 中 报 文 内 容 示 例 包 含 图 4 字 段:图 4 报 文 示 例 中 包 含 数 据 字 段约 定 网 关 连 接 3 个 监 测 终 端,3 个 监 测 终 端 的 I D 约 定 为:0 x D D D D D D D 0,0 x D D D D D D D 1,0 x D D D D D D D 2。通 信 状 态 机 测 试 的 响 应 超 时 重 发 次 数 设 为 3 次。报 文 中 的“文 中 的 表 示 可 自 行 设 置 报 文 内 容,如 时 间、参 数 等。注:本章 给出 的 测试 用 例 中 的 报 文 内 容 只 是 示 例,在 实 际 进 行 测 试 时 可 根 据 实 际 D U T 及 测 试 环 境 相 应 修 改 报 文内容。6.2 通 信 命 令 测 试通 信 命 令 测 试 适 用 于 基 于 U D P 协 议,或 T C P 协 议 的 网 关 和 应 用 服 务 器。6.2.1 发 现 命 令(D i s c o ve r y _ C m d)6.2.1.1 被 测 网 关 测 试 用 例6.2.1.1.1 描 述测 试 主 机 向 被 测 网 关 发 送 发 现 命 令 报 文,网 关 回 复 发 现 命 令 响 应 报 文,测 试 主 机 检 查 被 测 网 关响 应 报 文 是 否 正 确,要 求 网 关 的 响 应 报 文 包 含 所 有 其 连 接 的 监 测 终 端。6.2.1.1.2 执 行 过 程执 行 过 程 如 下:1)测 试 主 机 向 被 测 网 关 发 送 发 现 命 令 报 文,报 文 内 容:55 A A 0 1 80 0 1 A A A A A A A A C CC C C C C C 0 4 00 00 0 1 3 A 0 D;2)网 关 发 送 命 令 响 应 报 文,报 文 内 容:55 A A 1 1 0 3 0 1 C C C C C C C C A A A A A A A A 18 000 0 0 1 01 0 0 D 0 D D D D D D 0 2 00 D 1 D D D D D D 02 00 D 2 D D D D D D 02 00 33 5 1;3)测 试 主 机 检 查 响 应 报 文 是 否 正 确,如 响 应 报 文 错 误 则 测 试 失 败;如 正 确 则 发 送 A C K 报文,报 文 内 容:5 5 A A 0 1 82 01 A A A A A A A A C C C C C C C C 0 6 00 00 00 0 0 00 02 26。6.2.1.2 被 测 应 用 服 务 器 测 试 用 例6.2.1.2.1 描 述被 测 应 用 服 务 器 向 测 试 主 机 发 送 发 现 命 令 报 文,测 试 主 机 检 查 发 现 命 令 报 文 是 否 正 确。6.2.1.2.2 执 行 过 程执 行 过 程 如 下:5W W/T 0 1 0 2 2 0 2 0 1)设 置 被 测 应 用 服 务 器 使 其 向 测 试 主 机 发 送 发 现 命 令 报 文,报 文 内 容:55 A A 2 2 80 01 E EE E E E E E A A A A A A A A 0 4 0 0 0 0 01 28 D D;2)测 试 主 机 检 查 发 现 命 令 报 文 是 否 正 确,如 正 确 则 发 送 响 应 报 文,错 误 则 测 试 失 败;3)被 测 应 用 服 务 器 接 收 响 应 报 文,并 发 送 A C K 报 文。测 试 主 机 检 查 A C K 报 文,如 错 误 则测 试 失 败。6.2.2 组 态 命 令(C o n f i g u r a t i o n _ C m d)6.2.2.1 被 测 网 关 测 试 用 例6.2.2.1.1 描 述测 试 主 机 向 被 测 网 关 发 送 组 态 命 令 报 文,网 关 返 回 A C K 报 文,并 对 终 端 设 备 进 行 设 置。6.2.2.1.2 执 行 过 程执 行 过 程 如 下:1)首 先 获 取 监 测 终 端 的 组 态 信 息,如 系 统 时 间;2)测 试 主 机 向 网 关 发 送 组 态 命 令 报 文,修 改 网 关 和 监 测 终 端 的 系 统 时 间,报 文 内 容:55A A 01 8 1 0 1 A A A A A A A A C C C C C C C C 18 0 0 01 0 1 0 4 00 X X X X X X X X X X X X D 0 D DD D D D 04 0 0 X X X X X X X X X X X X X X X X;3)网 关 发 送 确 认 A C K 报 文,报 文 内 容:55 A A 1 1 02 01 C C C C C C C C A A A A A A A A 06 0000 0 0 0 0 0 0 0 8 4 5,如 报 文 错 误 则 测 试 失 败;4)检 查 网 关 和 检 测 终 端 的 系 统 时 间 是 否 已 经 完 成 修 改,如 未 完 成 修 改 则 测 试 失 败;5)测 试 主 机 向 网 关 发 送 组 态 命 令 报 文,将 网 关 和 监 测 终 端 的 系 统 时 间 修 改 为 原 时 间,并 检查 网 关 和 检 测 终 端 的 系 统 时 间 是 否 已 经 完 成 修 改,如 未 完 成 修 改 则 测 试 失 败。注:测 试 过 程 中 应 按 照 设 备 厂 家 声 明 的 方 法 检 查 系 统 时 间 是 否 已 完 成 修 改。6.2.2.2 被 测 应 用 服 务 器 测 试 用 例6.2.2.2.1 描 述被 测 应 用 服 务 器 向 测 试 主 机 发 送 组 态 报 文,测 试 主 机 检 查 组 态 命 令 报 文 是 否 正 确。6.2.2.2.2 执 行 过 程执 行 过 程 如 下:1)设 置 被 测 应 用 服 务 器 使 其 向 测 试 主 机 发 送 组 态 命 令 报 文,修 改 测 试 主 机 的 系 统 时 间,报文 内 容:55 A A 2 2 8 1 0 1 E E E E E E E E A A A A A A A A 180 0 01 01 04 0 0 X X X X X X X X X XX X D 0 D D D D D D 0 4 0 0 X X X X X X X X X X X X X X X X;2)测 试 主 机 检 查 组 态 命 令 报 文 是 否 正 确,如 正 确 则 发 送 A C K 报 文;错 误 发 送 N A C K 报 文,测 试 失 败。6.2.3 周 期 时 钟 同 步 命 令(C y c l i c S y n c h _ C m d)6.2.3.1 被 测 网 关 测 试 用 例6.2.3.1.1 描 述测 试 主 机 向 被 测 网 关 发 送 周 期 时 钟 同 步 命 令 报 文,被 测 网 关 接 收 该 命 令 报 文,并 进 行 相 应 操 作。6.2.3.1.2 执 行 过 程执 行 过 程 如 下:1)测 试 主 机 向 被 测 网 关 发 送 周 期 时 钟 同 步 命 令 报 文,报 文 内 容:55 A A 01 81 0 3 A A A A A AA A C C C C C C C C 0 C 0 0 0 2 0 1 04 00 10 0 7 1 6 09 00 00 8 E 79;6WW/T 0 1 0 2 2 0 2 0 2)被 测 网 关 发 送 A C K 报 文,测 试 主 机 检 查 A C K 报 文 是 否 正 确,并 检 查 网 关 设 备 是 否 已 经实 现 时 钟 同 步 操 作,如 未 完 成 则 测 试 失 败。注:测 试 过 程 中 应 按 厂 家 声 明 方 法 检 查 时 钟 同 步 操 作 是 否 完 成。6.2.3.2 被 测 应 用 服 务 器 测 试 用 例6.2.3.2.1 描 述被 测 应 用 服 务 器 周 期 性 地 向 测 试 主 机 发 送 包 含 服 务 器 当 前 时 间 戳 的 报 文,测 试 主 机 检 查 该 周 期时 钟 同 步 命 令 报 文 是 否 正 确。6.2.3.2.2 执 行 过 程执 行 过 程 如 下:1)为 方 便 测 试,将 被 测 应 用 服 务 器 的 时 钟 同 步 周 期 设 置 为 尽 量 短;2)被 测 应 用 服 务 器 向 测 试 主 机 发 送 周 期 时 钟 同 步 命 令 报 文,报 文 内 容:55 A A 2 2 81 03 E EE E E E E E A A A A A A A A 0 C 0 0 0 2 0 1 04 00 0 F 07 16 09 0 0 00 D D 0 E;3)测 试 主 机 发 送 确 认 A C K 报 文,报 文 内 容:5 5 A A 0 1 1 2 0 3 A A A A A A A A E E E E E E E E 0 60 0 0 0 0 0 0 0 0 0 4 D 8 9。如 周 期 时 钟 同 步 命 令 报 文 错 误,则 发 送 N A C K 报 文,测 试 失 败。6.2.4 时 钟 同 步 请 求 命 令(S yn ch R e q _ C m d)6.2.4.1 被 测 网 关 测 试 用 例6.2.4.1.1 描 述被 测 网 关 向 测 试 主 机 发 送 时 钟 同 步 请 求 命 令 报 文,测 试 主 机 检 查 时 钟 同 步 请 求 命 令 报 文 是 否 正确。如 正 确 则 测 试 主 机 回 复 时 钟 同 步 请 求 响 应 报 文,被 测 网 关 接 收 响 应 报 文 并 发 送 A C K 报 文。6.2.4.1.2 执 行 过 程执 行 过 程 如 下:1)设 置 被 测 网 关,使 其 向 测 试 主 机 发 时 钟 同 步 请 求 命 令 报 文,报 文 内 容:55 A A 11 00 04C C C C C C C C A A A A A A A A 04 00 0 3 01 2 E 7 C;2)测 试 主 机 检 查 时 钟 同 步 请 求 命 令 报 文 是 否 正 确,如 正 确 则 发 送 时 钟 同 步 请 求 响 应 报 文,报 文 内 容:5 5 A A 01 8 3 04 A A A A A A A A C C C C C C C C 12 00 0 3 0 1 04 00 X X X X X X X XX X X X X X X X X X X X X X X X X X X X;如 错 误 发 送 N A C K 报 文,测 试 失 败;3)被 测 网 关 接 收 时 钟 同 步 请 求 响 应 报 文,并 发 送 A C K 报 文。如 未 发 送,则 测 试 失 败。6.2.4.2 被 测 应 用 服 务 器 测 试 用 例6.2.4.2.1 描 述由 测 试 主 机 向 被 测 应 用 服 务 器 发 出 时 钟 同 步 请 求 命 令 报 文,被 测 应 用 服 务 器 返 回 包 含 当 前 时 间戳 的 响 应 报 文,测 试 主 机 检 查 响 应 报 文 是 否 正 确。6.2.4.2.2 执 行 过 程执 行 过 程 如 下:1)首 先 测 试 主 机 向 被 测 应 用 服 务 器 发 送 时 钟 同 步 请 求 命 令 报 文,报 文 内 容:5 5 A A 01 000 1 A A A A A A A A E E E E E E E E 04 0 0 03 01 C 4 F B;2)被 测 应 用 服 务 器 向 测 试 主 机 发 送 时 钟 同 步 请 求 响 应 报 文,报 文 内 容:55 A A 2 2 83 04 E EE E E E E E A A A A A A A A 1 2 00 0 3 0 1 04 0 0 X X X X X X X X X X X X X X X X X X X X X X X XX X X X;3)测 试 主 机 检 查 被 测 应 用 服 务 器 的 响 应 报 文,如 正 确 则 发 送 确 认 A C K 报 文。如 该 命 令 报7W W/T 0 1 0 2 2 0 2 0文 错 误,则 发 送 确 认 N A C K 报 文,测 试 失 败。6.2.5 心 跳 命 令(H e a r t b e a t _ C m d)6.2.5.1 被 测 网 关 测 试 用 例6.2.5.1.1 描 述由 被 测 网 关 向 测 试 主 机 周 期 性 地 发 送 心 跳 报 文,测 试 主 机 检 查 心 跳 报 文 是 否 正 确。6.2.5.1.2 执 行 过 程执 行 过 程 如 下:1)为 缩 短 测 试 时 间,可 将 被 测 网 关 的 心 跳 报 文 周 期 设 置 为 尽 量 短;2)被 测 网 关 向 测 试 主 机 发 送 心 跳 报 文,报 文 内 容:55 A A 1 1 01 0 5 C C C C C C C C A A A A A AA A 04 0 0 04 0 1 2 E 0 C;3)测 试 主 机 检 查 被 测 网 关 的 心 跳 报 文,如 正 确 则 发 送 确 认 A C K 报 文,报 文 内 容:55 A A 0182 05 A A A A A A A A C C C C C C C C 06 00 00 00 0 0 00 06 2 5。如 报 文 错 误 则 发 送 N A C K 报文,测 试 失 败;6.2.5.2 被 测 应 用 服 务 器 测 试 用 例6.2.5.2.1 描 述由 测 试 主 机 向 被 测 应 用 服 务 器 周 期 性 地 发 送 心 跳 报 文,被 测 应 用 服 务 器 发 送 A C K 报 文,测 试 主机 检 查 A C K 报 文 是 否 正 确。6.2.5.2.2 执 行 过 程执 行 过 程 如 下:1)测 试 主 机 向 被 测 应 用 服 务 器 周 期 性 地 发 送 心 跳 报 文,报 文 内 容:55 A A 0 1 01 05 A A A AA A A A E E E E E E E E 0 4 0 0 0 4 01 C 8 8 E;2)被 测 应 用 服 务 器 应 发 送 A C K 报 文,报 文 内 容:55 A A 2 2 82 05 E E E E E E E E A A A A A AA A 06 0 0 00 0 0 0 0 0 0 0 B 1 9。否 则 测 试 失 败。6.2.6 注 册 命 令(R e g i s t r a t i o n _ C m d)6.2.6.1 被 测 网 关 测 试 用 例6.2.6.1.1 描 述被 测 网 关 在 上 电 及 重 启 过 程 中,向 测 试 主 机 自 动 发 送 注 册 报 文,测 试 主 机 检 查 注 册 报 文 是 否正 确。6.2.6.1.2 执 行 过 程执 行 过 程 如 下:1)将 被 测 网 关 重 新 上 电 或 重 启;2)被 测 网 关 向 测 试 主 机 发 送 注 册 报 文,报 文 内 容:55 A A 1 1 01 0 6 C C C C C C C C A A A A A AA A 06 0 0 05 0 1 0 1 0 0 5 F 2 A;3)测 试 主 机 检 查 被 测 网 关 的 注 册 报 文,如 正 确 则 发 送 确 认 A C K 报 文,报 文 内 容:55 A A 0182 06 A A A A A A A A C C C C C C C C 06 00 00 00 0 0 00 45 2 4。如 报 文 错 误 则 发 送 N A C K 报文,测 试 失 败。6.2.6.2 被 测 应 用 服 务 器 测 试 用 例8WW/T 0 1 0 2 2 0 2 06.2.6.2.1 描 述由 测 试 主 机 向 被 测 应 用 服 务 器 发 送 注 册 报 文,被 测 应 用 服 务 器 发 送 A C K 报 文,测 试 主 机 检 查A C K 报 文 是 否 正 确。6.2.6.2.2 执 行 过 程执 行 过 程 如 下:1)测 试 主 机 向 被 测 应 用 服 务 器 发 送 注 册 报 文,报 文 内 容:55 A A 01 01 0 6 A A A A A A A AE E E E E E E E 0 6 00 0 5 0 1 0 1 0 0 95 2 B;4)被 测 应 用 服 务 器 应 发 送 A C K 报 文,报 文 内 容:55 A A 2 2 82 06 E E E E E E E E A A A A A AA A 0 6 00 0 0 00 0 0 00 4 8 18。否 则 测 试 失 败。6.2.7 应 用 参 数 设 置 命 令(A p p P a r a m e t e r _ C m d)6.2.7.1 被 测 网 关 测 试 用 例6.2.7.1.1 描 述由 测 试 主 机 向 被 测 网 关 发 送 应 用 参 数 设 置 命 令 报 文,被 测 网 关 接 收 该 报 文 发 送 A C K 报 文,并 对一 个 终 端 设 备 的 一 个 或 多 个 参 数 进 行 设 置。6.2.7.1.2 执 行 过 程执 行 过 程 如 下:1)测 试 主 机 向 被 测 网 关 发 送 应 用 参 数 设 置 命 令 报 文,报 文 内 容:55 A A 01 81 07 A A A A A AA A C C C C C C C C 0 C 00 00 02 D 0 D D D D D D 002 0 X X X X X X X X;2)被 测 网 关 发 送 确 认 A C K 报 文,报 文 内 容:55 A A 11 0 2 07 C C C C C C C C A A A A A A A A06 0 0 0 0 00 00 00 8 E 4 7。如 报 文 错 误 则 发 送 N A C K 报 文,测 试 失 败;3)检 查 终 端 设 备 是 否 已 经 设 置 该 应 用 参 数。注:测 试 过 程 中 应 按 厂 家 声 明 方 法 检 查 终 端 设 备 是 否 已 经 完 成 设 置。6.2.7.2 被 测 应 用 服 务 器 测 试 用 例6.2.7.2.1 描 述被 测 应 用 服 务 器 向 测 试 主 机 发 送 参 数 设 置 报 文,测 试 主 机 检 查 该 命 令 报 文 是 否 正 确。6.2.7.2.2 执 行 过 程执 行 过 程 如 下:1)设 置 被 测 应 用 服 务 器 使 其 向 测 试 主 机 发 送 参 数 设 置 命 令 报 文,应 用 参 数:5 5 A A 22 810 7 E E E E E E E E A A A A A A A A 0 C 0 0 00 02 D 0 D D D D D D 0 0 20 X X X X X X X X;2)测 试 主 机 检 查 应 用 参 数 设 置 命 令 报 文 是 否 正 确,如 正 确 则 发 送 A C K 报 文,错 误 发 送N A C K 报 文,测 试 失 败。6.2.8 读 网 关 状 态 命 令(R e a d G a t e w a y _ C m d)6.2.8.1 被 测 网 关 测 试 用 例6.2.8.1.1 描 述由 测 试 主 机 向 被 测 网 关 发 送 设 备 状 态 读 取 命 令,被 测 网 关 检 查 报 文 并 发 送 包 含 设 备 状 态 的 回 复报 文,测 试 主 机 检 查 该 回 复 报 文 是 否 正 确。6.2.8.1.2 执 行 过 程执 行 过 程 如 下:1)测 试 主 机 向 被 测 网 关 发 送 设 备 状 态 读 取 命 令 报 文,报 文 内 容:55 A A 01 80 0 8 A A A A A A9W W/T 0 1 0 2 2 0 2 0A A C C C C C C C C 0 6 0 0 0 0 0 3 0 C 00 B F 4 1;2)被 测 网 关 发 送 响 应 报 文,报 文 内 容:55 A A 1 1 0 3 0 8 C C C C C C C C A A A A A A A A 0 A 0000 03 0 C 0 0 X X X X X X X X X X X X;3)如 报 文 正 确,测 试 主 机 发 送 A C K 报 文;否 则 发 送 N A C K 报 文,测 试 失 败。6.2.8.2 被 测 应 用 服 务 器 测 试 用 例6.2.8.2.1 描 述被 测 应 用 服 务 器 向 测 试 主 机 发 送 读 网 关 状 态 命 令 报 文,测 试 主 机 检 查 该 命 令 报 文 是 否 正 确。6.2.8.2.2 执 行 过 程执 行 过 程 如 下:1)设 置 被 测 应 用 服 务 器 使 其 向 测 试 主 机 发 送 读 网 关 状 态 命 令 报 文,报 文 内 容:5 5 A A 22 8008 E E E E E E E E A A A A A A A A 06 0 0 0 0 03 0 C 0 0 B 2 7 D;2)测 试 主 机 检 查 读 网 关 状 态 命 令 报 文 是 否 正 确,如 正 确 则 发 送 响 应 报 文,报 文 内 容:55A A 01 0 3
