民用建筑信息模型施工应用标准DB32／T 4792-2024.pdf

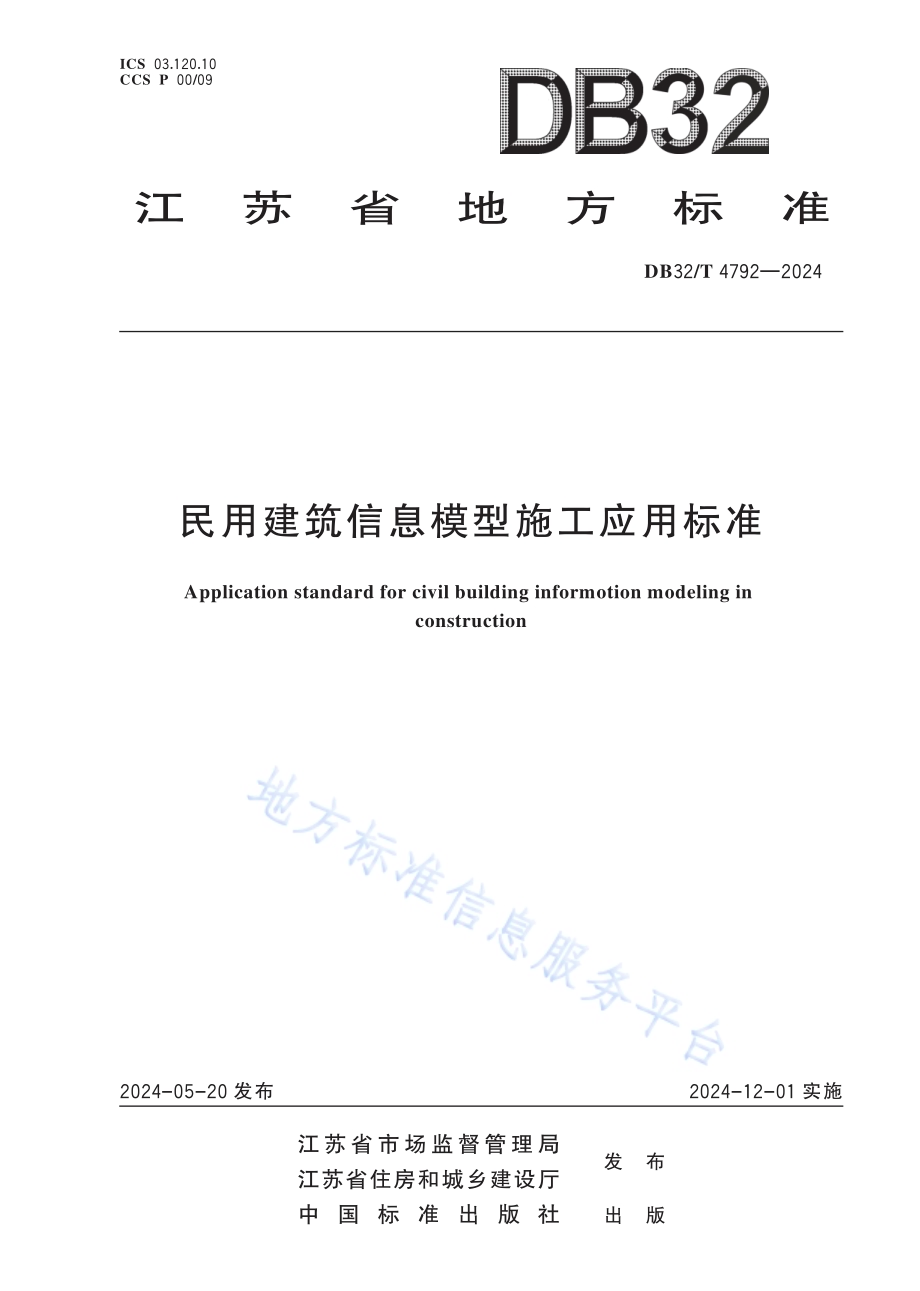

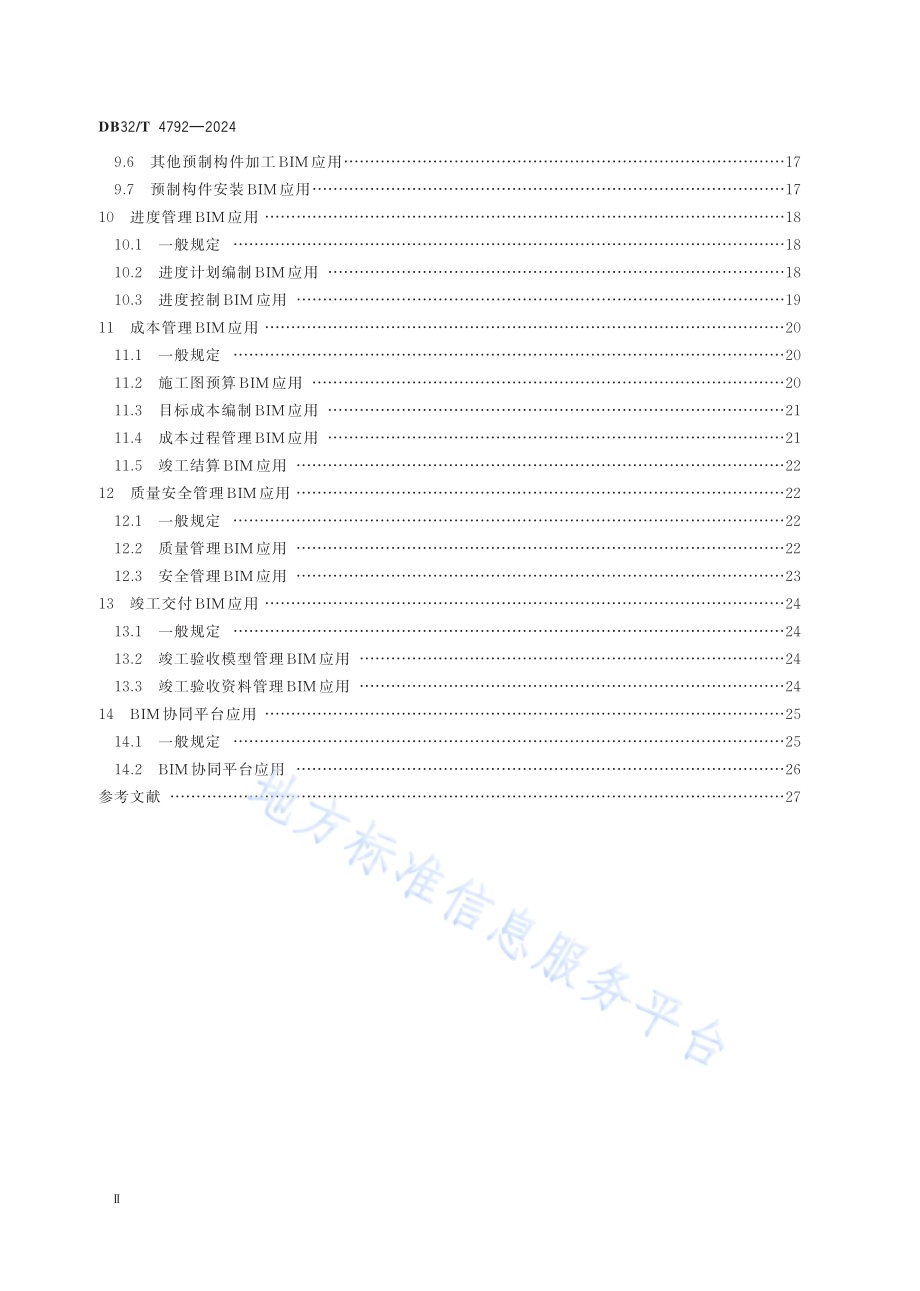

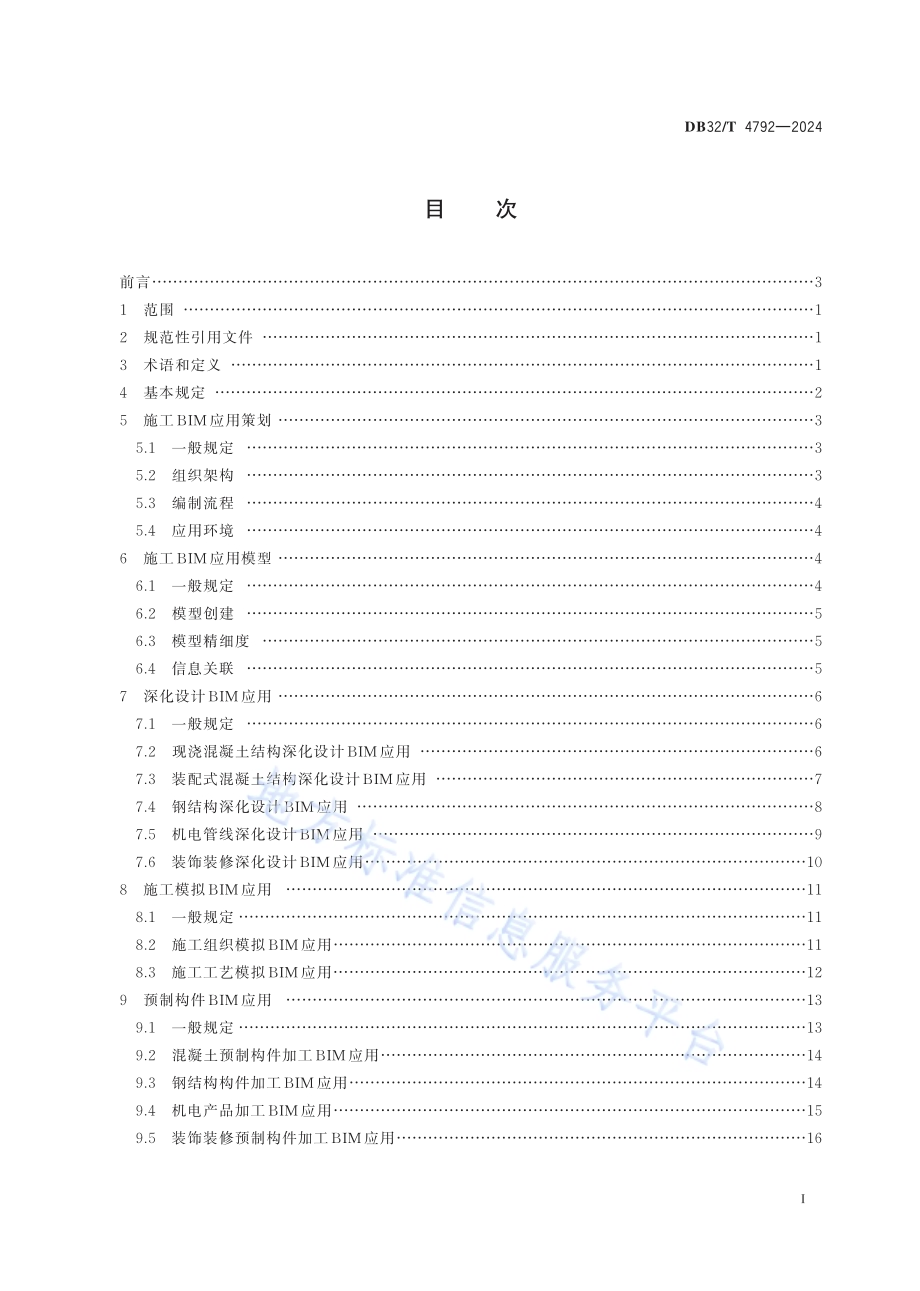

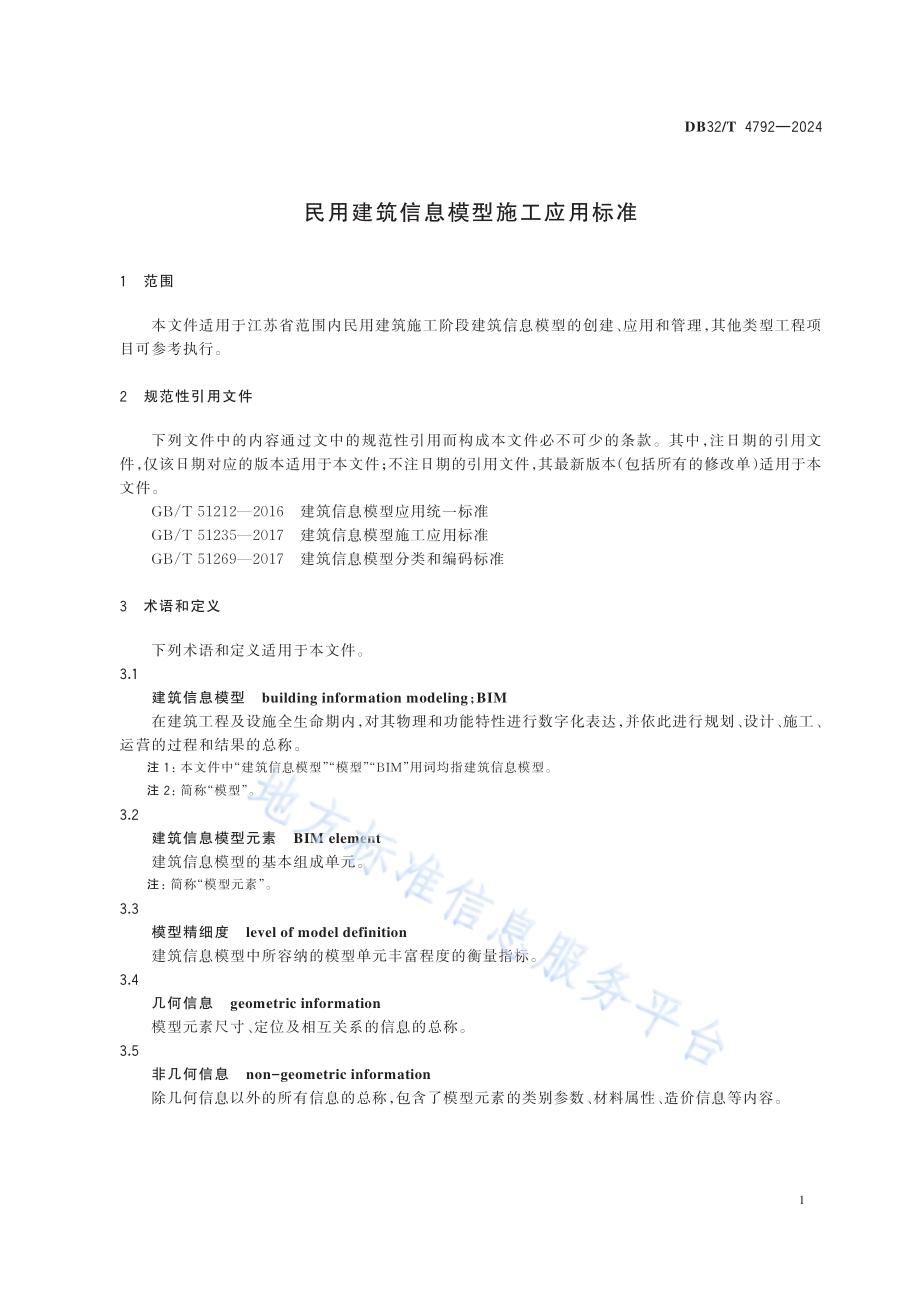

!7,江 苏 省 市 场 监 督 管 理 局江苏省住房和城乡建设厅发布中 国 标 准 出 版 社出版民用建筑信息模型施工应用标准Application standard for civil building informotion modeling in construction2 0 2 4-0 5-2 0 发布 2 0 2 4-1 2-0 1 实施CCS P 0 0/0 9DB 3 2/T 4 7 9 2 2 0 2 4ICS 0 3.1 2 0.1 0DB 3 2/T 4 7 9 2 2 0 2 4前 言 31 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 基 本 规 定 25 施 工 BIM 应 用 策 划 35.1 一 般 规 定 35.2 组 织 架 构 35.3 编 制 流 程 45.4 应 用 环 境 46 施 工 BIM 应 用 模 型 46.1 一 般 规 定 46.2 模 型 创 建 56.3 模 型 精 细 度 56.4 信 息 关 联 57 深 化 设 计 BIM 应 用 67.1 一 般 规 定 67.2 现 浇 混 凝 土 结 构 深 化 设 计 BIM 应 用 67.3 装 配 式 混 凝 土 结 构 深 化 设 计 BIM 应 用 77.4 钢 结 构 深 化 设 计 BIM 应 用 87.5 机 电 管 线 深 化 设 计 BIM 应 用 97.6 装 饰 装 修 深 化 设 计 BIM 应 用 108 施 工 模 拟 BIM 应 用 118.1 一 般 规 定 118.2 施 工 组 织 模 拟 BIM 应 用 118.3 施 工 工 艺 模 拟 BIM 应 用 129 预 制 构 件 BIM 应 用 139.1 一 般 规 定 139.2 混 凝 土 预 制 构 件 加 工 BIM 应 用 149.3 钢 结 构 构 件 加 工 BIM 应 用 149.4 机 电 产 品 加 工 BIM 应 用 159.5 装 饰 装 修 预 制 构 件 加 工 BIM 应 用 16目 次DB 3 2/T 4 7 9 2 2 0 2 49.6 其 他 预 制 构 件 加 工 BIM 应 用 179.7 预 制 构 件 安 装 BIM 应 用 1710 进 度 管 理 BIM 应 用 1810.1 一 般 规 定 1810.2 进 度 计 划 编 制 BIM 应 用 1810.3 进 度 控 制 BIM 应 用 1911 成 本 管 理 BIM 应 用 2011.1 一 般 规 定 2011.2 施 工 图 预 算 BIM 应 用 2011.3 目 标 成 本 编 制 BIM 应 用 2111.4 成 本 过 程 管 理 BIM 应 用 2111.5 竣 工 结 算 BIM 应 用 2212 质 量 安 全 管 理 BIM 应 用 2212.1 一 般 规 定 2212.2 质 量 管 理 BIM 应 用 2212.3 安 全 管 理 BIM 应 用 2313 竣 工 交 付 BIM 应 用 2413.1 一 般 规 定 2413.2 竣 工 验 收 模 型 管 理 BIM 应 用 2413.3 竣 工 验 收 资 料 管 理 BIM 应 用 2414 BIM 协 同 平 台 应 用 2514.1 一 般 规 定 2514.2 BIM 协 同 平 台 应 用 26参 考 文 献 27DB 3 2/T 4 7 9 2 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 住 房 和 城 乡 建 设 厅 提 出 并 归 口。本 文 件 起 草 单 位：泰 州 市 绿 色 建 筑 与 科 技 发 展 中 心、锦 宸 集 团 有 限 公 司、正 太 集 团 有 限 公 司、中 城 建第 十 三 工 程 局 有 限 公 司、江 苏 省 建 安 建 设 集 团 有 限 公 司、南 京 理 工 大 学 泰 州 科 技 学 院。本 文 件 主 要 起 草 人：周 荣 来、唐 金 来、宗 华、李 德 智、韩 秋 宏、董 晓 进、冯 国 勤、田 野、张 梦 林、陆 天 驰、卢 亮、郑 快 乐、鞠 一 鸣、殷 仁 如。DB 3 2/T 4 7 9 2 2 0 2 4民用建筑信息模型施工应用标准1 范围本 文 件 适 用 于 江 苏 省 范 围 内 民 用 建 筑 施 工 阶 段 建 筑 信 息 模 型 的 创 建、应 用 和 管 理，其 他 类 型 工 程 项目 可 参 考 执 行。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 512122016 建 筑 信 息 模 型 应 用 统 一 标 准GB/T 512352017 建 筑 信 息 模 型 施 工 应 用 标 准GB/T 512692017 建 筑 信 息 模 型 分 类 和 编 码 标 准3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 建筑信息模型 building information modeling；BIM在 建 筑 工 程 及 设 施 全 生 命 期 内，对 其 物 理 和 功 能 特 性 进 行 数 字 化 表 达，并 依 此 进 行 规 划、设 计、施 工、运 营 的 过 程 和 结 果 的 总 称。注 1：本 文 件 中“建 筑 信 息 模 型”“模 型”“BIM”用 词 均 指 建 筑 信 息 模 型。注 2：简 称“模 型”。3.2 建筑信息模型元素 BIM element建 筑 信 息 模 型 的 基 本 组 成 单 元。注：简 称“模 型 元 素”。3.3 模型精细度 level of model definition建 筑 信 息 模 型 中 所 容 纳 的 模 型 单 元 丰 富 程 度 的 衡 量 指 标。3.4 几何信息 geometric information模 型 元 素 尺 寸、定 位 及 相 互 关 系 的 信 息 的 总 称。3.5 非几何信息 non-geometric information除 几 何 信 息 以 外 的 所 有 信 息 的 总 称，包 含 了 模 型 元 素 的 类 别 参 数、材 料 属 性、造 价 信 息 等 内 容。1DB 3 2/T 4 7 9 2 2 0 2 43.6 BIM 协同平台 BIM collaborative platform在 建 筑 工 程 全 生 命 期 各 阶 段 能 够 支 持 模 型 及 数 据 共 享、协 同 工 作 与 互 操 作 的 平 台 系 统 及 硬 件 环 境。3.7 施工图设计模型 BIM in construction drawing施 工 图 设 计 阶 段 创 建 的 各 专 业 模 型。3.8 施工建筑信息模型 BIM in construction施 工 阶 段 应 用 的 建 筑 信 息 模 型。注：简 称“施 工 模 型”。3.9 深化设计模型 BIM in detailed design基 于 在 施 工 图 设 计 模 型 的 基 础 上 根 据 深 化 设 计 方 案 创 建 的 土 建、钢 结 构、机 电 等 专 业 模 型。3.1 0 施工过程模型 BIM in construction process基 于 深 化 设 计 模 型，添 加 管 理 和 应 用 过 程 中 产 生 的 内 容 形 成 的 模 型。3.1 1 施工环境模型 BIM in construction environment反 映 施 工 场 地 周 边 的 道 路、建 筑 物、构 筑 物、地 下 管 线、景 观 等 情 况（或 关 系）的 模 型。3.1 2 施工组织模型 BIM in construction organization包 含 施 工 图 设 计 模 型、深 化 设 计 模 型、施 工 环 境 模 型 及 施 工 场 地 布 置 的 模 型。3.1 3 施工工艺模型 BIM in construction technology基 于 建 筑 施 工 过 程 中 涉 及 的 主 要 分 部 分 项 工 程 的 施 工 方 法、施 工 工 艺 创 建 的 模 型。3.1 4 竣工验收模型 BIM for completed acceptance对 最 终 迭 代 形 成 的 施 工 过 程 模 型 进 行 补 充 完 善，并 与 工 程 验 收 资 料 相 关 联 形 成 的 模 型。3.1 5 模型单元 model unit建 筑 信 息 模 型 中 承 载 建 筑 信 息 的 实 体 及 其 相 关 属 性 的 集 合，是 工 程 对 象 的 数 字 化 表 达。3.1 6 最小模型单元 minimal model unit根 据 建 筑 工 程 项 目 的 应 用 需 求 而 分 解 和 交 付 的 最 小 拆 分 等 级 的 模 型 单 元。4 基本规定4.1 BIM 应 用 宜 贯 穿 建 筑 工 程 项 目 的 全 生 命 期。4.2 施 工 BIM 应 用 的 目 标 和 范 围 应 根 据 项 目 特 点、合 同 要 求 及 工 程 项 目 各 参 与 方 技 术 水 平 等 情 况 综 合确 定。4.3 施 工 BIM 应 用 应 预 先 编 制 施 工 BIM 应 用 策 划 方 案，并 按 照 策 划 目 标 进 行 BIM 的 应 用 与 管 理。4.4 各 参 与 方 应 根 据 施 工 BIM 应 用 策 划 中 的 相 关 要 求 和 职 责 分 工，共 同 参 与 施 工 阶 段 的 BIM 应 用 工作，确 定 施 工 模 型 数 据 共 享 和 协 同 工 作 的 方 式。2DB 3 2/T 4 7 9 2 2 0 2 44.5 施 工 过 程 模 型 宜 在 施 工 图 设 计 模 型 的 基 础 上 创 建，竣 工 验 收 模 型 宜 在 施 工 过 程 模 型 的 基 础 上 创 建。4.6 各 参 与 方 应 使 用 安 全 可 靠 的 BIM 协 同 平 台 创 建、应 用 和 管 理 模 型 时，实 现 模 型 数 据 的 集 成 管 理。4.7 BIM 应 用 宜 与 云 计 算、大 数 据、物 联 网、通 信、人 工 智 能、GIS、区 块 链 等 新 技 术 相 结 合，完 善、扩 大BIM 应 用 范 围。5 施工 BIM 应用策划5.1 一般规定5.1.1 施 工 BIM 应 用 策 划 方 案 编 制 应 综 合 考 虑 项 目 各 参 与 方 要 求、项 目 整 体 情 况、场 地 情 况 等 因 素。5.1.2 施 工 BIM 应 用 策 划 方 案 应 与 工 程 项 目 的 施 工 组 织 设 计 协 调 一 致。5.1.3 施 工 BIM 应 用 策 划 方 案 应 明 确 以 下 内 容：a）工 程 项 目 概 况；b）编 制 依 据；c）BIM 应 用 标 准；d）BIM 应 用 深 度；e）深 化 常 用 规 则；f）BIM 应 用 总 体 目 标；g）BIM 应 用 预 期 效 益；h）组 织 架 构 和 人 员 职 责；i）BIM 软 硬 件 及 平 台 条 件；j）模 型 的 创 建、使 用 和 管 理 要 求；k）模 型 信 息 交 换 与 共 享 要 求；l）BIM 应 用 流 程 和 内 容；m）BIM 应 用 进 度 计 划 及 成 果 交 付、归 档 要 求。5.2 组织架构5.2.1 工 程 项 目 应 根 据 实 际 情 况，选 择 业 主 方 驱 动 的 BIM 应 用 组 织 架 构 模 式 或 施 工 方 驱 动 的 BIM 应 用组 织 架 构 模 式。5.2.2 以 建 设 单 位 为 主 导 的 业 主 方 驱 动 模 式 应 满 足 下 列 要 求：a）业 主 方 根 据 工 程 项 目 BIM 应 用 需 求，制 定 项 目 BIM 应 用 总 体 目 标，自 主 或 委 托 咨 询 单 位 组 建BIM 应 用 管 理 团 队；b）BIM 应 用 管 理 团 队 负 责 建 立 统 一 的 BIM 应 用 标 准，开 发 或 选 取 合 适 的 BIM 应 用 平 台，组 织 协 调各 参 与 方 的 BIM 应 用 实 施 工 作；c）工 程 项 目 各 参 与 方 可 根 据 自 身 需 求，组 建 BIM 应 用 管 理 团 队，配 合 其 他 参 与 方 完 成 BIM 应 用 实施 工 作。5.2.3 以 施 工 单 位 为 主 导 的 施 工 方 驱 动 模 式 应 满 足 下 列 要 求：a）施 工 方 根 据 工 程 项 目 BIM 应 用 需 求 和 合 同 要 求，自 主 或 委 托 咨 询 单 位 组 建 BIM 应 用 管 理 团 队；b）BIM 应 用 管 理 团 队 应 根 据 BIM 参 与 方 的 应 用 需 求，确 定 BIM 应 用 总 体 目 标 及 BIM 应 用 技 术路 线；c）BIM 应 用 管 理 团 队 负 责 建 立 统 一 的 BIM 应 用 标 准，开 发 或 选 取 合 适 的 BIM 协 同 平 台，为 其 他 参与 方 提 供 信 息 交 换 与 共 享 的 工 作 环 境。3DB 3 2/T 4 7 9 2 2 0 2 45.3 编制流程5.3.1 施 工 BIM 应 用 策 划 方 案 的 编 制 流 程 宜 符 合 下 列 内 容：a）收 集 相 关 资 料，了 解 项 目 具 体 情 况；b）确 定 BIM 应 用 范 围 和 内 容，预 估 BIM 应 用 效 益；c）明 确 组 织 架 构、人 员 职 责、软 硬 件 条 件 等；d）采 用 BIM 应 用 流 程 图 等 直 观 形 式 体 现 BIM 应 用 过 程；e）明 确 BIM 应 用 过 程 中 的 信 息 交 换 要 求；f）明 确 BIM 交 付 成 果 的 版 本、格 式 等 信 息；g）建 立 BIM 应 用 的 保 障 机 制，包 括 合 同 条 款、会 议 制 度、技 术 和 质 量 保 障 措 施 等。5.3.2 各 参 与 方 在 施 工 BIM 应 用 策 划 方 案 基 础 上 结 合 自 身 工 作 目 标 与 进 度 计 划 制 定 具 体 的 策 划 方 案，经 BIM 应 用 管 理 团 队 审 核 确 认 后 实 施。5.3.3 BIM 应 用 管 理 团 队 应 定 期 按 照 施 工 BIM 应 用 策 划 方 案 对 各 参 与 方 的 执 行 情 况 进 行 检 查，若 实 际执 行 与 方 案 有 偏 差，则 应 分 析 偏 差 原 因 并 采 取 相 应 的 纠 偏 措 施，必 要 时 可 调 整 策 划 方 案。5.4 应用环境5.4.1 BIM 应 用 环 境 应 包 括 但 不 限 于 BIM 软 件、硬 件 设 施、网 络 环 境 及 协 同 平 台。5.4.2 各 参 与 方 应 根 据 BIM 应 用 需 求，选 择 合 适 的 BIM 软 件。5.4.3 各 参 与 方 选 取 的 BIM 软 件 应 具 有 统 一 的 数 据 接 口，保 障 信 息 传 递 的 正 确 性 和 完 整 性。5.4.4 BIM 硬 件 设 施 的 选 择 应 满 足 工 程 项 目 BIM 应 用 的 需 求。6 施工 BIM 应用模型6.1 一般规定6.1.1 施 工 模 型 应 包 括 深 化 设 计 模 型、施 工 过 程 模 型 及 竣 工 验 收 模 型 等（见 图 1）。图 1施工阶段模型分类图6.1.2 同 一 项 目 不 同 建 筑 单 体 应 采 用 统 一 的 地 理 坐 标 创 建 施 工 模 型。6.1.3 施 工 模 型 应 按 统 一 的 规 则 和 要 求 创 建，宜 采 用 基 于 同 一 编 码 体 系 的 数 据 格 式。6.1.4 模 型 元 素 信 息 宜 包 括 下 列 内 容：a）平 面 尺 寸、立 面 标 高、空 间 定 位 及 拓 扑 关 系 等 几 何 信 息；b）构 件 及 部 件 名 称、规 格 型 号、材 料 和 材 质、生 产 厂 商、功 能 与 性 能 技 术 参 数、编 码 信 息、系 统 信 息、合 约 成 本 信 息 等 非 几 何 信 息。4DB 3 2/T 4 7 9 2 2 0 2 46.2 模型创建6.2.1 各 参 与 方 应 根 据 施 工 BIM 应 用 策 划 方 案 中 的 BIM 应 用 内 容 和 要 求，协 同 完 成 模 型 创 建。6.2.2 深 化 设 计 模 型 应 在 原 有 施 工 图 设 计 模 型 的 基 础 上，通 过 增 加、细 化、拆 分、合 并 或 集 成 元 素 信 息 等方 式 创 建，并 检 查 施 工 模 型 的 正 确 性 和 完 整 性。6.2.3 施 工 过 程 模 型 应 在 深 化 设 计 模 型 的 基 础 上，根 据 施 工 组 织 设 计、施 工 方 案 等 内 容 调 整，并 对 模 型 及模 型 元 素 附 加 或 关 联 相 关 施 工 信 息。6.2.4 模 型 元 素 及 信 息 数 据 应 根 据 项 目 变 更 内 容 及 时 更 新，同 时 记 录 模 型 更 改 内 容、时 间、审 核 人 等信 息。6.2.5 竣 工 验 收 模 型 应 在 施 工 过 程 模 型 的 基 础 上，根 据 竣 工 验 收 要 求，通 过 修 改、增 加 或 删 除 相 关 信 息 创建，同 时 应 采 取 必 要 措 施 减 少 冗 余 信 息，提 高 信 息 传 递 的 效 率 和 可 读 性。6.3 模型精细度6.3.1 施 工 图 设 计 模 型、深 化 设 计 模 型、施 工 过 程 模 型 及 竣 工 验 收 模 型 宜 采 用 不 同 的 模 型 精 细 度，并 满 足施 工 BIM 应 用 要 求。6.3.2 深 化 设 计 模 型 宜 包 括 现 浇 混 凝 土 结 构、装 配 式 混 凝 土 结 构、钢 结 构、机 电 管 线、装 饰 装 修 等 专 业 内容，基 于 深 化 设 计 模 型 开 展 施 工 方 案 模 拟、预 制 加 工 生 产、施 工 技 术 交 底 等 BIM 技 术 应 用。6.3.3 施 工 过 程 模 型 宜 包 括 施 工 工 艺 模 拟、进 度 控 制、成 本 控 制、质 量 与 安 全 控 制、工 程 变 更 管 理 等 内 容，基 于 施 工 过 程 模 型 开 展 施 工 进 度 模 拟、成 本 控 制、质 量 与 安 全 控 制 等 BIM 技 术 应 用。6.3.4 竣 工 验 收 模 型 宜 包 括 工 程 变 更、验 收 资 料 等 内 容，模 型 应 与 交 付 实 体 保 持 一 致。基 于 竣 工 验 收 模型 开 展 竣 工 验 收 BIM 技 术 应 用。6.3.5 模 型 精 细 度 基 本 等 级 划 分 应 符 合 表 1 规 定。表 1模型精细度基本等级划分等 级1.0 级 模 型 精 细 度2.0 级 模 型 精 细 度3.0 级 模 型 精 细 度4.0 级 模 型 精 细 度英 文 名Level of Model Definition 1.0Level of Model Definition 2.0Level of Model Definition 3.0Level of Model Definition 4.0代 号LOD 1.0LOD 2.0LOD 3.0LOD 4.0包 含 的 最 小 模 型 单 元项 目 级 模 型 单 元功 能 级 模 型 单 元构 件 级 模 型 单 元零 件 级 模 型 单 元6.3.6 工 程 项 目 各 阶 段 施 工 模 型 精 细 度 等 级 宜 符 合 下 列 规 定：a）施 工 图 设 计 阶 段 模 型 精 细 度 等 级 不 低 于 LOD3.0；b）深 化 设 计 阶 段 模 型 精 细 度 等 级 不 低 于 LOD3.0；c）施 工 实 施 阶 段 模 型 精 细 度 等 级 不 低 于 LOD4.0；d）竣 工 验 收 阶 段 模 型 精 细 度 等 级 不 低 于 LOD4.0。6.3.7 在 满 足 施 工 BIM 应 用 要 求 的 前 提 下，宜 采 用 相 应 的 模 型 精 细 度 进 行 建 模。6.3.8 根 据 目 标 需 求 宜 在 模 型 中 关 联 文 档、图 像、视 频 等 扩 展 信 息。6.4 信息关联6.4.1 模 型 的 应 用 应 遵 循 信 息 交 换 和 共 享 原 则，数 据 宜 在 各 参 与 方 之 间 完 整 传 递。6.4.2 各 参 与 方 宜 选 择 合 适 的 BIM 协 同 平 台 进 行 数 据 信 息 的 交 换 与 共 享。6.4.3 模 型 数 据 信 息 在 传 递 的 过 程 中 应 确 定 模 型 的 所 有 者 权 限。5DB 3 2/T 4 7 9 2 2 0 2 46.4.4 模 型 数 据 应 包 括 创 建 者、使 用 者、修 改 者、创 建 时 间、更 新 时 间、更 改 内 容、审 核 人 员、软 件 版 本 等 可追 溯 的 信 息。6.4.5 模 型 创 建 采 用 不 同 BIM 软 件 时，应 使 用 开 放 或 兼 容 的 数 据 格 式 进 行 数 据 交 换，便 于 实 现 信 息 的 集成 管 理。6.4.6 进 行 信 息 共 享 的 施 工 模 型 应 符 合 以 下 要 求：a）模 型 与 设 计 图 纸 保 持 一 致；b）模 型 通 过 审 核 并 经 各 参 与 方 确 认；c）模 型 数 据 信 息 满 足 各 参 与 方 需 求。7 深化设计 BIM 应用7.1 一般规定7.1.1 工 程 项 目 施 工 前，宜 使 用 BIM 技 术 对 现 浇 混 凝 土 结 构、装 配 式 混 凝 土 结 构、钢 结 构、机 电 管 线、装饰 装 修 等 进 行 深 化 设 计。7.1.2 各 专 业 深 化 设 计 应 在 施 工 图 设 计 模 型 的 基 础 上 进 行，深 化 设 计 成 果 应 满 足 设 计 要 求，可 指 导 现 场加 工、制 作、安 装。7.1.3 各 专 业 深 化 设 计 成 果 宜 包 含 以 下 内 容：a）深 化 设 计 方 案；b）深 化 设 计 分 析 报 告；c）深 化 设 计 模 型；d）基 于 深 化 设 计 模 型 输 出 的 平 面 图、立 面 图、剖 面 图、预 留 预 埋 图、构 件 加 工 图、工 程 量 明 细 表 等。7.1.4 深 化 设 计 成 果 应 经 设 计 院 审 核 确 认 后 用 于 指 导 现 场 加 工 制 作。7.1.5 深 化 设 计 BIM 软 件 应 支 持 输 出 深 化 设 计 图 纸、工 程 量 明 细 表、可 视 化 交 底 等 应 用 成 果。7.2 现浇混凝土结构深化设计 BIM 应用7.2.1 现 浇 混 凝 土 结 构 中 的 二 次 结 构、预 埋 件 及 预 留 洞 口、节 点 构 造、模 板 设 计 等 宜 使 用 BIM 技 术。7.2.2 根 据 施 工 区 段 划 分 及 施 工 工 序 等 信 息，对 结 构 构 件 进 行 拆 分 细 化 处 理，同 时 将 施 工 相 关 信 息 附 加或 关 联 模 型。7.2.3 各 专 业 模 型 宜 进 行 整 合 并 开 展 碰 撞 检 查 工 作，避 免 因 构 件 碰 撞 冲 突 导 致 返 工。7.2.4 对 于 复 杂 柱 梁 节 点、悬 挑 结 构 等 应 建 立 钢 筋 实 体 模 型，模 拟 并 优 化 钢 筋 排 布。7.2.5 深 化 设 计 模 型 应 正 确 反 映 各 类 构 件 关 系，完 整 表 达 预 埋 件、预 留 洞 口 尺 寸 位 置 等 信 息。7.2.6 现 浇 混 凝 土 结 构 深 化 设 计 BIM 应 用 成 果 应 包 含 深 化 设 计 模 型、深 化 设 计 图 纸、工 程 量 清 单、碰 撞检 查 分 析 报 告 等。7.2.7 现 浇 混 凝 土 结 构 深 化 设 计 宜 按 图 2 所 示 流 程 进 行。6DB 3 2/T 4 7 9 2 2 0 2 4图 2现浇混凝土结构深化设计 BIM 应用流程7.3 装配式混凝土结构深化设计 BIM 应用7.3.1 装 配 式 混 凝 土 结 构 中 的 预 制 构 件 平 面 布 置、构 件 拆 分、节 点 构 造 等 宜 使 用 BIM 技 术。7.3.2 根 据 预 制 构 件 拆 分 设 计 方 案、施 工 工 艺 方 案 等 信 息，合 理 拆 分 结 构 施 工 图 设 计 模 型，细 化 预 制 构 件节 点 设 计。7.3.3 对 预 制 构 件 模 型 进 行 可 视 化 预 拼 装 和 碰 撞 检 查，如 存 在 尺 寸 错 误、碰 撞、预 留 洞 口 位 置 偏 差 等 问 题需 对 预 制 构 件 模 型 重 新 优 化 设 计。7.3.4 预 制 构 件 模 型 优 化 后 应 与 机 电 等 模 型 整 合，重 点 排 查 预 留 洞 口 尺 寸 与 位 置 是 否 正 确。7.3.5 装 配 式 混 凝 土 结 构 深 化 设 计 模 型 应 包 含 预 制 构 件 的 预 留 洞 口、预 埋 件、钢 筋 节 点 及 构 件 生 产 安 装运 输 等 信 息。7.3.6 装 配 式 混 凝 土 结 构 深 化 设 计 BIM 应 用 成 果 应 包 含 预 制 构 件 模 型、预 制 构 件 拆 分 深 化 设 计 图、工 程量 清 单 等。7.3.7 装 配 式 混 凝 土 结 构 深 化 设 计 宜 按 图 3 所 示 流 程 进 行。7DB 3 2/T 4 7 9 2 2 0 2 4图 3装配式混凝土结构深化设计 BIM 应用流程7.4 钢结构深化设计 BIM 应用7.4.1 钢 结 构 深 化 设 计 中 的 节 点 构 造、预 留 预 埋、空 间 协 调、构 件 加 工 生 产 等 宜 使 用 BIM 技 术。7.4.2 钢 结 构 深 化 设 计 模 型 应 在 钢 结 构 模 型 的 基 础 上，根 据 设 计 文 件、施 工 工 艺 方 案、加 工 及 安 装 要 求 等内 容，增 加 预 留 孔、预 埋 件、连 接 件 等 模 型 元 素，及 构 件 编 码、定 位 坐 标 等 数 据 信 息。7.4.3 钢 结 构 深 化 设 计 模 型 创 建 完 成 后，应 整 合 各 专 业 模 型，运 行 碰 撞 检 查 并 进 行 优 化 处 理，保 证 空 间 的协 调 一 致 性。7.4.4 宜 通 过 BIM 技 术 结 合 数 字 化 加 工 技 术 完 成 钢 结 构 构 件 的 智 能 生 产，在 提 升 构 件 加 工 生 产 速 度 的同 时，可 有 效 保 证 构 件 加 工 的 质 量。7.4.5 钢 结 构 构 件 在 加 工、运 输、进 场、吊 装 及 验 收 等 环 节，宜 通 过 基 于 BIM 的 信 息 化 技 术，实 现 可 视 化施 工 模 拟 和 全 过 程 追 踪 管 理。7.4.6 对 于 超 大 型、异 形 复 杂 钢 结 构 宜 采 用 三 维 扫 描 等 技 术 进 行 预 拼 装，降 低 施 工 风 险。7.4.7 钢 结 构 深 化 设 计 BIM 应 用 成 果 应 包 含 钢 结 构 深 化 设 计 模 型、碰 撞 检 查 分 析 报 告、钢 结 构 节 点 深 化设 计 图、加 工 材 料 表 等。7.4.8 钢 结 构 深 化 设 计 宜 按 图 4 所 示 流 程 进 行。8DB 3 2/T 4 7 9 2 2 0 2 4图 4钢结构深化设计 BIM 应用流程7.5 机电管线深化设计 BIM 应用7.5.1 机 电 管 线 深 化 设 计 中 的 阀 门 附 件、机 电 设 备、支 吊 架、机 电 末 端、预 留 预 埋 等 宜 使 用 BIM 技 术。7.5.2 机 电 管 线 深 化 设 计 模 型 应 按 专 业、系 统 类 型、楼 层 等 进 行 组 织 管 理，同 时 应 满 足 设 计、施 工 和 运 维相 关 要 求。7.5.3 根 据 施 工 图、施 工 工 艺 方 案 及 土 建 模 型 等 信 息，创 建 机 电 管 线 深 化 设 计 模 型，并 进 行 全 专 业 协 调、管 线 综 合 以 及 碰 撞 检 查 等 工 作。7.5.4 机 电 管 线 深 化 设 计 时，应 进 行 建 筑 室 内 净 高 分 析 并 进 行 优 化 保 证 建 筑 室 内 净 高 满 足 各 专 业 规 范要 求。7.5.5 机 电 设 备 在 采 购、运 输、进 场 及 安 装 等 过 程 中，宜 结 合 信 息 化 技 术 实 现 全 过 程 追 踪 管 理。7.5.6 机 电 管 线 深 化 设 计 模 型 应 经 过 建 设 单 位、设 计 单 位 等 相 关 负 责 人 审 核 通 过 后 方 可 用 作 指 导 现 场施 工。7.5.7 机 电 管 线 深 化 设 计 BIM 应 用 成 果 应 包 含 机 电 管 线 深 化 设 计 模 型、机 电 各 专 业 施 工 深 化 图、碰 撞 检查 分 析 报 告、工 程 量 清 单 等。7.5.8 机 电 管 线 深 化 设 计 宜 按 图 5 所 示 流 程 进 行。9DB 3 2/T 4 7 9 2 2 0 2 4图 5机电管线深化设计 BIM 应用流程7.6 装饰装修深化设计 BIM 应用7.6.1 装 饰 装 修 深 化 设 计 中 的 室 内 装 饰 装 修、室 外 幕 墙 等 宜 使 用 BIM 技 术。7.6.2 室 内 装 饰 装 修 深 化 设 计 宜 在 施 工 图 设 计 模 型 的 基 础 上，增 加 顶 棚、墙 面、地 面 及 家 具 等 室 内 装 饰 构件 模 型 元 素。室 内 装 饰 装 修 深 化 设 计 模 型 应 满 足 以 下 要 求：a）室 内 装 饰 装 修 构 件 的 尺 寸、空 间 位 置 等 几 何 信 息 和 非 几 何 信 息 符 合 设 计 文 件 中 的 内 容；b）室 内 装 饰 装 修 深 化 设 计 模 型 与 其 他 专 业 模 型 进 行 空 间 协 调，避 免 施 工 冲 突；c）室 内 装 饰 装 修 深 化 设 计 模 型 直 观 表 达 室 内 装 饰 装 修 设 计 效 果；d）基 于 室 内 装 饰 装 修 深 化 设 计 模 型 生 成 平 立 面 布 置 图、节 点 详 图、三 维 效 果 图、工 程 量 清 单 等。7.6.3 室 外 幕 墙 深 化 设 计 宜 在 施 工 图 设 计 模 型 的 基 础 上，增 加 龙 骨、竖 梃、面 板、连 接 件 等 细 部 构 件 模 型元 素。室 外 幕 墙 深 化 设 计 模 型 宜 满 足 以 下 要 求：a）幕 墙 各 细 部 构 件 模 型 的 尺 寸、空 间 位 置 等 几 何 信 息 和 非 几 何 信 息 通 过 信 息 化 技 术 附 加 或 关 联 模型，便 于 追 溯 查 询；b）幕 墙 深 化 设 计 模 型 与 主 体 结 构 模 型 进 行 碰 撞 检 查，并 进 行 优 化 处 理，避 免 施 工 冲 突；c）幕 墙 深 化 设 计 模 型 直 观 表 达 外 立 面 装 饰 装 修 设 计 效 果；d）宜 基 于 幕 墙 深 化 设 计 模 型 生 成 幕 墙 深 化 设 计 图、三 维 效 果 图、工 程 量 清 单 等。7.6.4 装 饰 装 修 深 化 设 计 宜 按 图 6 所 示 流 程 进 行。1 0DB 3 2/T 4 7 9 2 2 0 2 4图 6装饰装修深化设计 BIM 应用流程8 施工模拟 BIM 应用8.1 一般规定8.1.1 工 程 项 目 施 工 中 涉 及 新 材 料、新 工 艺 及 施 工 复 杂、难 度 大 的 施 工 组 织 和 施 工 工 艺 宜 使 用 BIM 技 术进 行 施 工 组 织 模 拟 和 施 工 工 艺 模 拟。8.1.2 施 工 模 拟 应 包 括 基 坑 支 护 与 降 水 工 程、模 板 工 程、土 方 开 挖 工 程、起 重 吊 装 工 程、脚 手 架 工 程 等 专项 方 案 模 拟。8.1.3 模 拟 软 件 宜 具 备 以 下 功 能：a）支 持 导 入 和 集 成 不 同 专 业 模 型；b）支 持 施 工 进 度 计 划 及 资 源 配 置 计 划 等 相 关 组 织 因 素 与 模 型 进 行 关 联；c）支 持 在 施 工 模 拟 过 程 中 提 示 资 源 不 平 衡、时 间 冲 突、关 键 构 件 冲 突 等；d）支 持 在 时 间 维 度 的 施 工 组 织 可 视 化 模 拟，并 能 根 据 资 源 配 置 计 划 动 态 显 示 不 同 周 期、不 同 范 围构 件 的 资 源 需 求 信 息；e）支 持 创 建 或 导 入 施 工 场 地 布 置 模 型，结 合 建 筑 模 型 对 施 工 场 地 布 置 进 行 模 拟 审 查，对 冲 突 部 位进 行 提 示，支 持 对 场 地 布 置 模 型 中 相 应 构 件 进 行 调 整；f）支 持 输 出 相 关 的 模 拟 报 告 及 施 工 组 织 的 可 视 化 资 料。8.2 施工组织模拟 BIM 应用8.2.1 工 程 项 目 施 工 中 的 资 源 组 织、工 序 安 排、平 面 布 置、进 度 计 划 等 宜 使 用 BIM 技 术。8.2.2 施 工 组 织 模 型 应 在 施 工 图 设 计 模 型、施 工 环 境 模 型 的 基 础 上 创 建，并 将 工 序 安 排、资 源 组 织 和 平 面布 置 等 信 息 与 模 型 关 联。8.2.3 施 工 组 织 模 拟 前 应 制 定 初 步 实 施 计 划，形 成 模 拟 操 作 顺 序 和 时 间 安 排。8.2.4 根 据 施 工 组 织 模 拟 目 标 宜 将 项 目 的 资 源 组 织、平 面 布 置 信 息、施 工 进 度 计 划 等 信 息 附 加 或 关 联 到1 1DB 3 2/T 4 7 9 2 2 0 2 4模 型 中，并 按 施 工 组 织 流 程 进 行 模 拟。8.2.5 施 工 组 织 模 型 应 结 合 施 工 图 验 证 其 完 整 性，结 合 施 工 进 度 验 证 其 准 确 性。8.2.6 资 源 组 织 模 拟 应 结 合 施 工 进 度 计 划、合 同 信 息 及 各 施 工 工 艺 对 资 源 的 需 求 等 信 息，对 资 源 配 置 计划 进 行 优 化。8.2
