球墨铸铁管排水系统应用技术规程DB32／T 4793-2024.pdf

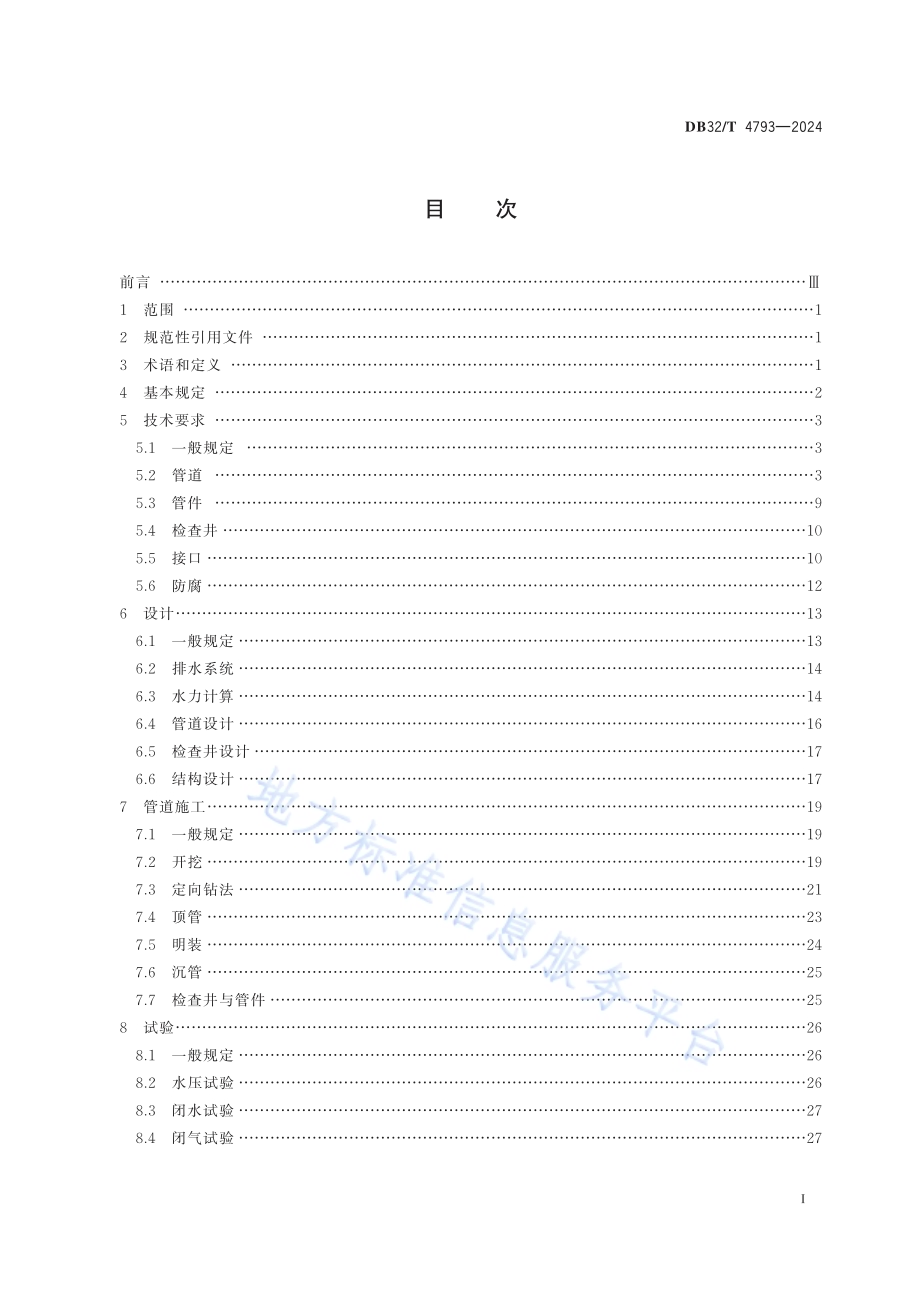

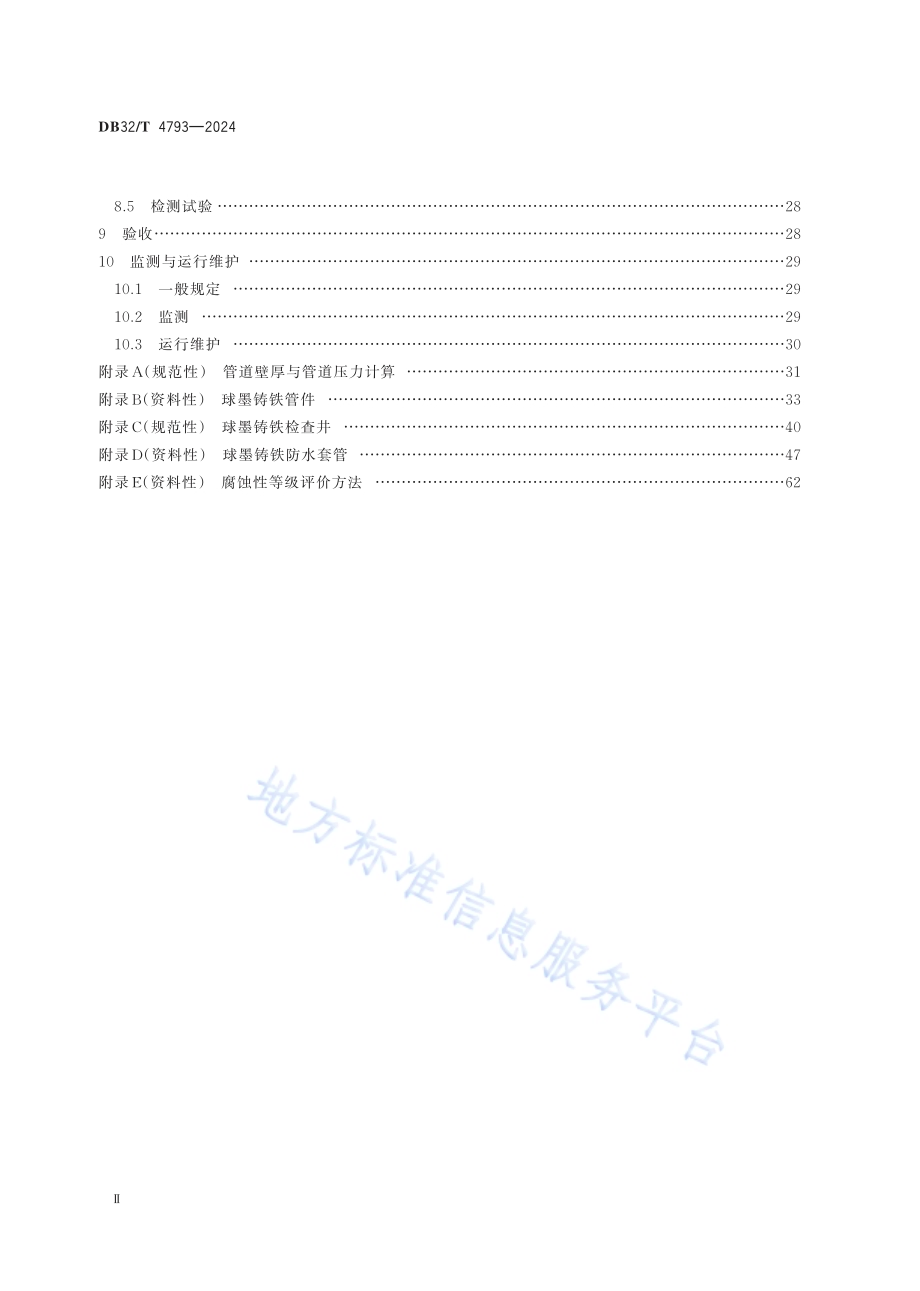

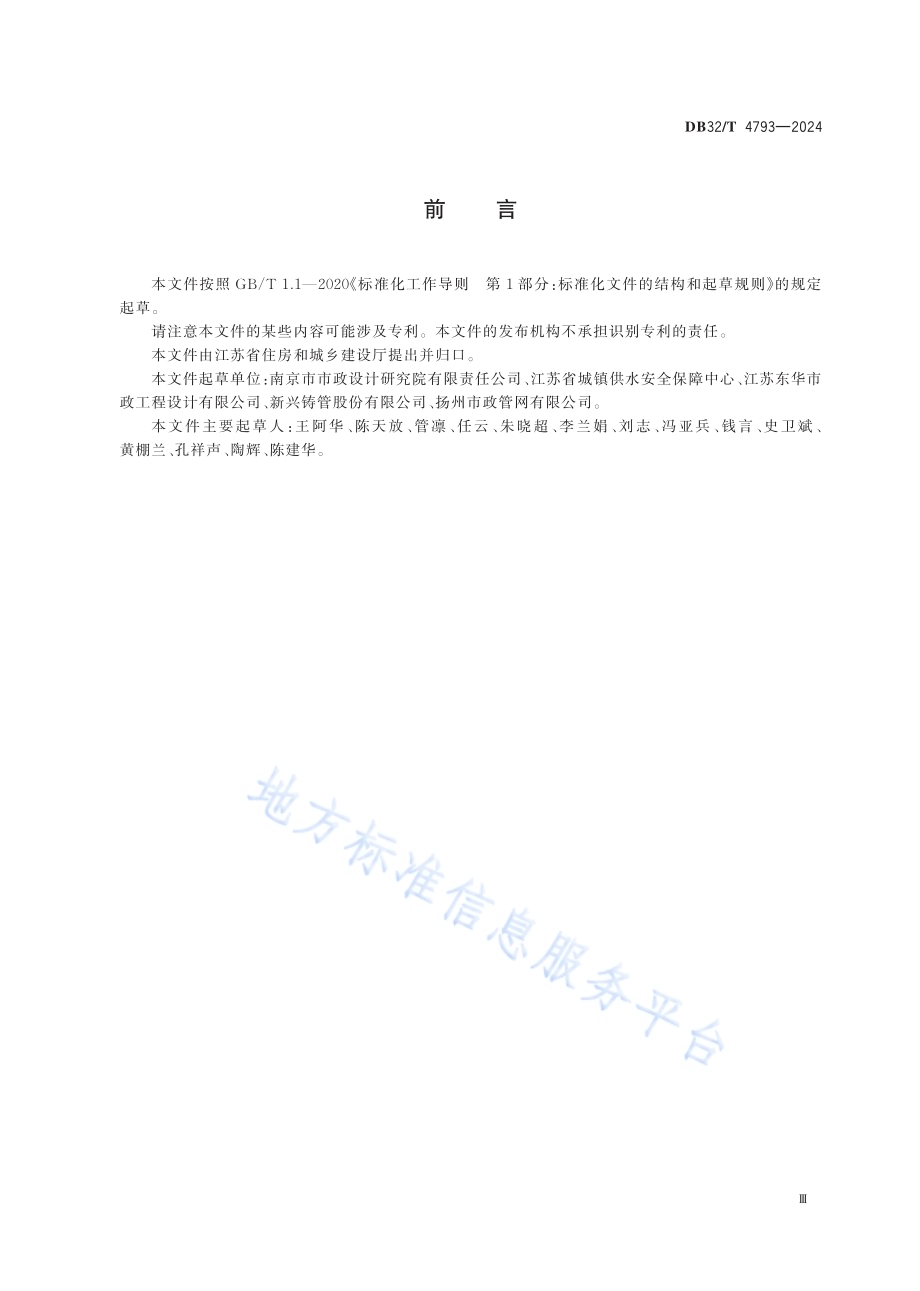

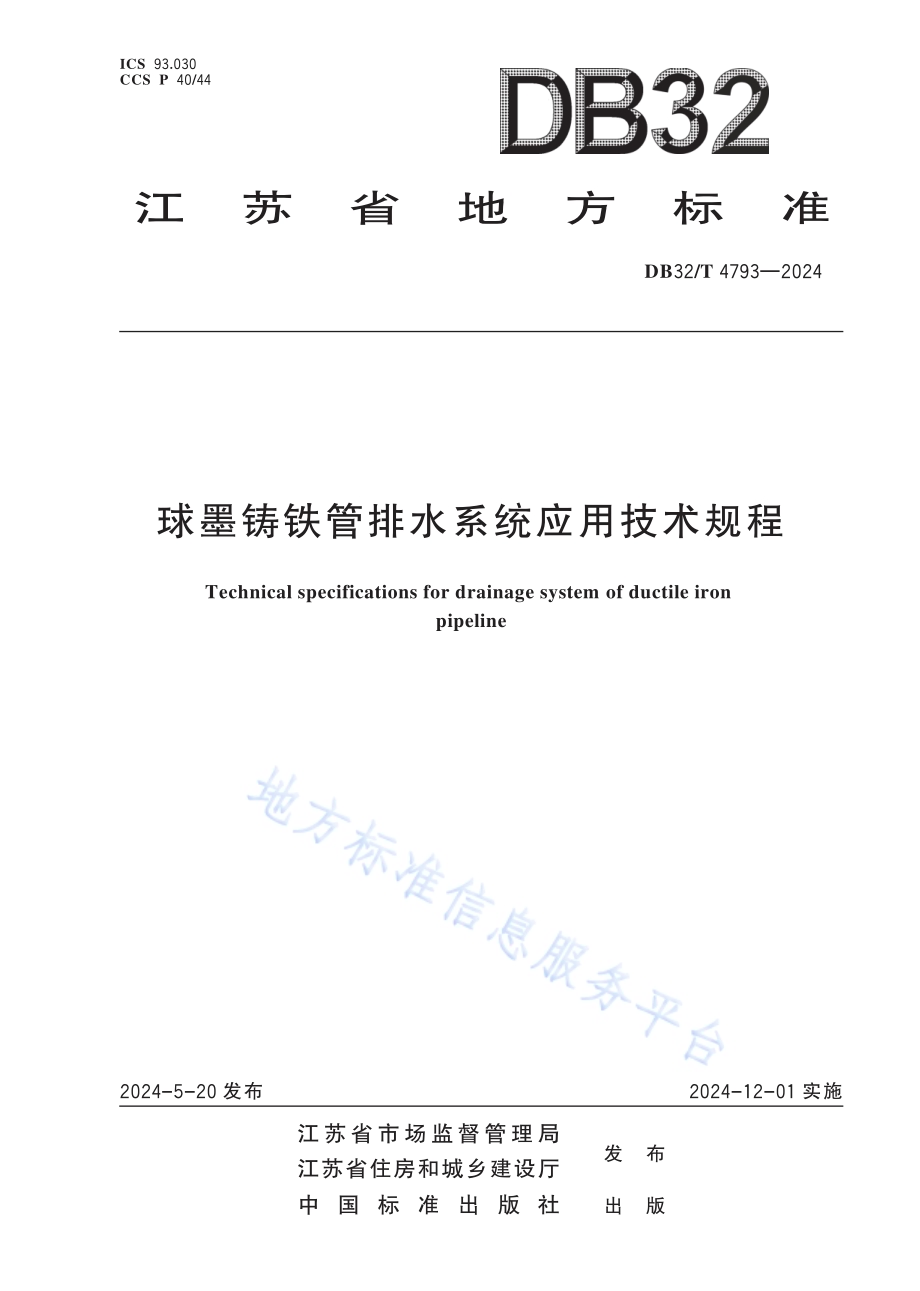

!7,中 国 标 准 出 版 社出版江 苏 省 市 场 监 督 管 理 局江苏省住房和城乡建设厅发布球墨铸铁管排水系统应用技术规程Technical specifications for drainage system of ductile iron pipeline2 0 2 4-5-2 0 发布 2 0 2 4-1 2-0 1 实施CCS P 4 0/4 4DB 3 2/T 4 7 9 3 2 0 2 4ICS 9 3.0 3 0DB 3 2/T 4 7 9 3 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 基 本 规 定 25 技 术 要 求 35.1 一 般 规 定 35.2 管 道 35.3 管 件 95.4 检 查 井 105.5 接 口 105.6 防 腐 126 设 计 136.1 一 般 规 定 136.2 排 水 系 统 146.3 水 力 计 算 146.4 管 道 设 计 166.5 检 查 井 设 计 176.6 结 构 设 计 177 管 道 施 工 197.1 一 般 规 定 197.2 开 挖 197.3 定 向 钻 法 217.4 顶 管 237.5 明 装 247.6 沉 管 257.7 检 查 井 与 管 件 258 试 验 268.1 一 般 规 定 268.2 水 压 试 验 268.3 闭 水 试 验 278.4 闭 气 试 验 27目次DB 3 2/T 4 7 9 3 2 0 2 48.5 检 测 试 验 289 验 收 2810 监 测 与 运 行 维 护 2910.1 一 般 规 定 2910.2 监 测 2910.3 运 行 维 护 30附 录 A（规 范 性）管 道 壁 厚 与 管 道 压 力 计 算 31附 录 B（资 料 性）球 墨 铸 铁 管 件 33附 录 C（规 范 性）球 墨 铸 铁 检 查 井 40附 录 D（资 料 性）球 墨 铸 铁 防 水 套 管 47附 录 E（资 料 性）腐 蚀 性 等 级 评 价 方 法 62DB 3 2/T 4 7 9 3 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 住 房 和 城 乡 建 设 厅 提 出 并 归 口。本 文 件 起 草 单 位：南 京 市 市 政 设 计 研 究 院 有 限 责 任 公 司、江 苏 省 城 镇 供 水 安 全 保 障 中 心、江 苏 东 华 市政 工 程 设 计 有 限 公 司、新 兴 铸 管 股 份 有 限 公 司、扬 州 市 政 管 网 有 限 公 司。本 文 件 主 要 起 草 人：王 阿 华、陈 天 放、管 凛、任 云、朱 晓 超、李 兰 娟、刘 志、冯 亚 兵、钱 言、史 卫 斌、黄 棚 兰、孔 祥 声、陶 辉、陈 建 华。DB 3 2/T 4 7 9 3 2 0 2 4球墨铸铁管排水系统应用技术规程1 范围本 规 程 规 定 了 球 墨 铸 铁 管 排 水 系 统 的 技 术 要 求、设 计、管 道 施 工、试 验、验 收 以 及 监 测 与 运 行 维 护 等内 容。本 规 程 适 用 于 输 送 介 质 pH 值 大 于 4 且 温 度 小 于 50 的 新 建、扩 建 和 改 建 球 墨 铸 铁 排 水 系 统 工程 设 计、施 工、验 收 和 运 行 维 护。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 4208 外 壳 防 护 等 级（IP 代 码）GB/T 17456.12009 球 墨 铸 铁 管 外 表 面 锌 涂 层 第 1 部 分：带 终 饰 层 的 金 属 锌 涂 层GB/T 17457 球 墨 铸 铁 管 和 管 件 水 泥 砂 浆 内 衬GB/T 17949.1 接 地 系 统 的 土 壤 电 阻 率、接 地 阻 抗 和 地 面 电 位 测 量 导 则 第 1 部 分：常 规 测 量GB/T 21873 橡 胶 密 封 件 给、排 水 管 及 污 水 管 道 用 接 口 密 封 圈 材 料 规 范GB/T 26081 排 水 工 程 用 球 墨 铸 铁 管、管 件 和 附 件GB/T 245962021 球 墨 铸 铁 管 和 管 件 聚 氨 酯 涂 层GB/T 342022017 球 墨 铸 铁 管、管 件 及 附 件 环 氧 涂 层（重 防 腐）GB 50007 建 筑 地 基 基 础 设 计 规 范GB 50014 室 外 排 水 设 计 标 准GB 50184 工 业 金 属 管 道 工 程 施 工 质 量 验 收 规 范GB 50268 给 水 排 水 管 道 工 程 施 工 及 验 收 规 范GB 50289 城 市 工 程 管 线 综 合 规 划 规 范GB 50332 给 水 排 水 工 程 管 道 结 构 设 计 规 范GB 50838 城 市 综 合 管 廊 工 程 技 术 规 范GB 55003 建 筑 与 市 政 地 基 基 础 通 用 规 范JGJ 120 建 筑 基 坑 支 护 技 术 规 程NY/T 1121.2 土 壤 检 测 第 2 部 分：土 壤 pH 的 测 定NY/T 1121.17 土 壤 检 测 第 17 部 分：土 壤 氯 离 子 含 量 的 测 定NY/T 1121.18 土 壤 检 测 第 18 部 分：土 壤 硫 酸 根 离 子 含 量 的 测 定YB/T 4564 非 开 挖 铺 设 用 球 墨 铸 铁 管DB32/T 3848 有 限 空 间 作 业 安 全 操 作 规 范3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。1DB 3 2/T 4 7 9 3 2 0 2 43.1 管件 ductile iron fitting用 于 实 现 球 墨 铸 铁 管 排 水 系 统 中 管 线 偏 转、变 径、连 接、支 撑 等 管 件。注：包 括 弯 头、三 通、管 卡、马 鞍 式 修 补 器、支 墩 等。3.2 球墨铸铁成品检查井 ductile iron inspection chambers球 墨 铸 铁 材 质 的 排 水 管 道 部 件，用 于 连 接、检 查、维 护 管 线 和 安 装 设 备 的 地 下 构 筑 物。3.3 滑入式柔性接口 pushin flexible joint以 滑 入 方 式，插 口 插 入 带 有 密 封 圈 的 承 口 获 得 密 封 的 柔 性 接 口。3.4 机械式柔性接口 mechanical flexible joint以 机 械 方 式，向 密 封 圈 施 加 压 力 获 得 密 封 的 柔 性 接 口。3.5 自锚式接口 restraint joint具 有 密 封 性 能 和 锚 固 作 用、防 止 已 安 装 管 道 分 离 的 接 口。注：包 括 内 自 锚 式 接 口 和 外 自 锚 式 接 口。3.6 允许工作压力 allowable operating pressure管 或 管 件 在 设 计 使 用 年 限 内 安 全 承 受 的 最 大 内 部 压 力，不 包 括 冲 击 压。注：代 号 PFA。3.7 最大允许工作压力 maximum allowable operating pressure管 或 管 件 使 用 中 可 安 全 承 受 的 最 大 内 部 压 力，包 括 冲 击 压。注：代 号 PMA。3.8 本质安全型 inteinsically safe连 接 导 线 位 于 设 备 内 部 或 暴 露 于 潜 在 爆 炸 环 境 时，将 其 产 生 的 电 火 花 或 热 效 应 能 量 限 制 在 点 燃 水 平以 下 的 一 种 电 气 设 备 防 爆 型 式。3.9 智慧监测管理平台 intelligent monitoring and management platform利 用 传 感、通 信 等 技 术，实 现 对 目 标 实 时 监 测 和 管 理 的 网 络 平 台。3.1 0 终饰层 finish layer管 道 外 防 腐 最 后 喷 涂 的 防 腐 涂 层。3.1 1 接头式哈夫节 jointtype huff section用 于 球 墨 铸 铁 管 承 插 接 口 漏 水 修 复 的 异 型 管 道 堵 漏 器。3.1 2 直管式哈夫节 straighttube huff joint用 于 球 墨 铸 铁 管 直 管 段 漏 水 修 复 的 管 道 堵 漏 器。2DB 3 2/T 4 7 9 3 2 0 2 44 基本规定4.1 球 墨 铸 铁 管 排 水 系 统 工 程 管 道、管 件 的 技 术 性 能 要 求 应 符 合 GB/T 26081 的 有 关 规 定。4.2 球 墨 铸 铁 管 排 水 系 统 设 计 应 体 现 低 碳 绿 色 先 进 理 念，提 升 污 水 收 集 效 能。4.3 球 墨 铸 铁 排 水 管 道 在 综 合 管 廊 内 应 用 时，应 符 合 GB 50838 的 有 关 规 定。4.4 球 墨 铸 铁 排 水 管 道 在 管 廊 内 应 用 时，应 符 合 GB 50838 的 有 关 规 定。4.5 球 墨 铸 铁 管 排 水 系 统 管 道 结 构 设 计 应 符 合 GB 50332 的 有 关 规 定，设 计 使 用 年 限 应 不 低 于 50 年。4.6 球 墨 铸 铁 管 排 水 系 统 工 程 施 工 单 位 应 具 备 相 应 的 资 质，取 得 安 全 生 产 许 可 证，建 立 安 全 管 理 体 系 和安 全 生 产 责 任 制，并 遵 守 施 工 安 全、劳 动 保 护 等 相 关 法 律 法 规。4.7 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 施 工 前，应 根 据 施 工 图 和 技 术 交 底 文 件 等 资 料，编 制 施 工 组 织 设 计 及专 项 方 案，并 应 按 规 定 程 序 审 批 后 实 施。4.8 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 和 检 查 井 内 部 作 业 应 符 合 DB32/T 3848 的 有 关 规 定。4.9 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 施 工 应 符 合 GB 50268 的 有 关 规 定。4.1 0 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 应 进 行 无 压 管 道 闭 水 试 验 或 闭 气 试 验 和 压 力 管 道 水 压 试 验 等 管 道功 能 性 试 验，检 查 管 道 安 装 的 严 密 性。4.1 1 球 墨 铸 铁 管 排 水 系 统 工 程 竣 工 验 收 应 符 合 GB 50268 的 有 关 规 定。5 技术要求5.1 一般规定5.1.1 球 墨 铸 铁 管 排 水 系 统 中 使 用 的 管 道、管 件、检 查 井 等 产 品 应 标 明 生 产 厂 家、产 品 标 准、材 质、规 格、生 产 批 号 等，且 具 有 产 品 合 格 证 等 有 效 证 明 文 件。5.1.2 球 墨 铸 铁 管 排 水 系 统 中 管 道、管 件 及 检 查 井 的 内 外 防 腐 涂 层 应 依 据 适 用 环 境 和 输 送 介 质 等 使 用 要求 在 生 产 企 业 内 制 作 完 成。5.2 管道5.2.1 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 和 管 件 按 公 称 直 径 可 采 用 表 1 中 的 系 列。表 1管道和管件的公称直径类 别小 口 径中 口 径大 口 径超 大 口 径DN80、100、125、150、200、250、300350、400、450、500、600、700、800、900、1 0001 100、1 200、1 400、1 500、1 600、1 800、2 0002 200、2 400、2 600、2 800、3 0005.2.2 球 墨 铸 铁 排 水 系 统 工 程 管 道 的 长 度 应 符 合 下 列 规 定。a)承 插 管 的 标 准 长 度 L 应 符 合 表 2 的 要 求。3DB 3 2/T 4 7 9 3 2 0 2 4表 2承插管的标准长度DN80600700、8009003 000注：承 插 管 的 标 准 长 度 等 于 全 部 长 度 减 去 制 造 商 目 录 标 示 的 承 口 深 度。a 优 先 选 择。标 准 长 度 L/m4、5、5.5、6a、94、5.5、6a、7、94、5、5.5、6a、7、8.15a、9b)法 兰 接 口 管 的 标 准 长 度 L 应 符 合 表 3 的 要 求。表 3法兰接口管的标准长度类 型整 体 铸 造 法 兰松 套 法 兰、螺 纹 连 接 或 焊 接 法 兰注：法 兰 接 口 管 的 标 准 长 度 等 于 其 全 部 长 度。DN803 000805006001 0001 1003 000标 准 长 度 L/m0.5、1、2、3、42、3、4、52、3、4、5、64、5、6、7c)长 度 允 许 公 差 应 符 合 表 4 的 规 定。表 4长度允许公差类 型承 插 直 管（标 准 长 度 管 或 短 尺 管）带 法 兰 接 口 的 管 或 管 件公 差/mm-30+70105.2.3 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 按 允 许 工 作 压 力 或 壁 厚 可 分 为 C 级 管 或 K 级 管。管 件 应 按 壁 厚 进行 分 级，壁 厚 等 级 应 不 低 于 K12。5.2.4 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 的 公 称 壁 厚、最 小 壁 厚 及 工 作 压 力 的 计 算 方 法 应 符 合 附 录 A 的规 定。5.2.5 压 力 分 级 管 的 压 力 等 级 宜 选 择 C25 级、C30 级 和 C40 级，其 公 称 壁 厚 enom应 符 合 表 5 的 规 定。表 5压力分级管的公称壁厚 enomDN80100125150公 称 壁 厚 enom/mmC25C30C40（4.4）（4.4）（4.5）（4.5）4DB 3 2/T 4 7 9 3 2 0 2 4表 5压力分级管的公称壁厚 enom（续）DN2002503003504004505006007008009001 0001 1001 2001 4001 5001 6001 8002 0002 2002 4002 6002 8003 000 注：括 号 数 值 为 首 选 压 力 等 级 管 的 公 称 壁 厚公 称 壁 厚 enom/mmC255.15.5（6.5）（6.5）（7.6）（8.8）（9.6）（10.6）（11.6）（12.6）（13.6）（15.7）（16.7）（17.7）（19.7）（21.8）（23.8）（25.8）（27.9）（29.9）（31.9）C30（4.9）（5.1）（6.3）（6.5）6.97.58.79.911.112.313.414.715.818.219.420.623.025.4C40（4.7）5.56.27.17.88.69.310.912.414.015.517.118.720.25.2.6 壁 厚 分 级 管 的 壁 厚 级 别 宜 选 择 K8 级、K9 级、K10 和 K12 级，其 公 称 壁 厚 enom应 符 合 表 6 的 规 定。表 6壁厚分级管的公称壁厚 enomDN80100125公 称 壁 厚 enom/mmK8-6.06.0K96.06.06.0K106.06.06.3K127.07.27.55DB 3 2/T 4 7 9 3 2 0 2 4表 6壁厚分级管的公称壁厚 enom（续）DN1502002503003504004505006007008009001 0001 1001 2001 4001 5001 6001 8002 0002 2002 4002 6002 8003 000公 称 壁 厚 enom/mmK86.06.06.06.46.87.27.68.08.89.610.411.212.012.813.615.216.016.818.420.021.623.224.826.428.0K96.06.36.87.27.78.18.69.09.910.811.712.613.514.415.317.118.018.920.722.524.326.127.929.731.5K106.57.07.58.08.59.09.510.011.012.013.014.015.016.017.019.020.021.023.025.027.029.031.033.035.0K127.88.49.09.610.210.811.412.013.214.415.616.818.019.220.422.824.025.227.630.032.434.837.239.642.05.2.7 重 力 或 压 力 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 宜 选 压 力 分 级 C 级 管，公 称 壁 厚 宜 选 用 表 5 中 括 号 内的 壁 厚 数 值。特 殊 使 用 条 件 下，球 墨 铸 铁 管 排 水 系 统 工 程 管 道 的 壁 厚 应 根 据 外 部 荷 载、地 质 条 件、运 行 压力 等 因 素 经 结 构 计 算 后 选 取。5.2.8 球 墨 铸 铁 管 排 水 系 统 顶 管 应 由 球 墨 铸 铁 管、预 制 钢 筋 混 凝 土 保 护 层、顶 推 法 兰 等 部 分 组 成，分 为 不带 注 浆 孔 的 排 水 球 墨 铸 铁 顶 管（见 图 1）和 带 注 浆 孔 的 排 水 球 墨 铸 铁 顶 管（见 图 2）。根 据 需 要，管 径 大 于DN 800 的 排 水 球 墨 铸 铁 顶 管 宜 预 制 注 浆 孔 并 配 套 丝 堵。6DB 3 2/T 4 7 9 3 2 0 2 4标 引 序 号 说 明：1 球 墨 铸 铁 管；2 预 制 钢 筋 混 凝 土 保 护 层；3 顶 推 法 兰；D E 管 道 外 径；D J 顶 管 管 材 外 径；L u 顶 管 标 准 长 度。图 1不带注浆孔的排水球墨铸铁顶管结构图标 引 序 号 说 明：1 球 墨 铸 铁 管；2 预 制 钢 筋 混 凝 土 保 护 层；3 顶 推 法 兰；4 注 浆 孔；5 注 浆 孔 丝 堵。图 2带注浆孔的排水球墨铸铁顶管结构图5.2.9 球 墨 铸 铁 管 排 水 系 统 顶 管 的 预 制 钢 筋 混 凝 土 保 护 层 的 混 凝 土 强 度 等 级 不 应 低 于 C40。5.2.1 0 球 墨 铸 铁 管 排 水 系 统 顶 管 的 尺 寸 及 公 差 见 表 7。表 7球墨铸铁顶管尺寸及公差2503003502743263783443994505551、2、3、4 或 61、2、3、4 或 61、2、3、4 或 6DN 管 道 外 径 DE/mm护 套 外 径 DJ公 称 值/mm 公 差/mm标 准 长 度 L/m7DB 3 2/T 4 7 9 3 2 0 2 44004505006007008009001 0001 1001 2001 4001 5001 6001 8002 0002 2002 4002 6002 8003 0004294805326357388429451 0481 1521 2551 4621 5651 6681 8752 0822 2882 4952 7022 9083 1155025536187288539591 0671 1731 2741 3801 6041 7141 8252 0472 2662 4862 7062 9263 1423 3555555101010101010101010101015151515151、2、3、4 或 61、2、3、4 或 61、2、3、4 或 61、2、3、4 或 61、2、3、4 或 61、2、3、4 或 61、2、3、4 或 61、2、3、4 或 61、2、3、4、6 或 8.151、2、3、4、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、6 或 8.151、2、3、61、2、3、6表 7球墨铸铁顶管尺寸及公差（续）DN 管 道 外 径 DE/mm护 套 外 径 DJ公 称 值/mm 公 差/mm标 准 长 度 L/m5.2.1 1 球 墨 铸 铁 管 排 水 系 统 顶 管 宜 采 用 滑 入 式 柔 性 接 口。5.2.1 2 水 平 定 向 钻 进 法 或 破 管 法 施 工 时，球 墨 铸 铁 管 之 间 应 采 用 自 锚 接 口 来 传 递 拉 力。水 平 定 向 钻 进法 用 球 墨 铸 铁 管 示 意 图 见 图 3 和 图 4。标 引 序 号 说 明：1 焊 环；2 球 墨 铸 铁 管；D1 球 墨 铸 铁 管 承 口 外 径；D E 球 墨 铸 铁 管 插 口 外 径；L u 球 墨 铸 铁 管 标 准 长 度。图 3带焊环式自锚接口球墨铸铁管8DB 3 2/T 4 7 9 3 2 0 2 4标 引 序 号 说 明：2 球 墨 铸 铁 管；D1 球 墨 铸 铁 管 承 口 外 径；D E 球 墨 铸 铁 管 插 口 外 径；Lu 球 墨 铸 铁 管 标 准 长 度。图 4不带焊环式自锚接口球墨铸铁管5.2.1 3 水 平 定 向 钻 进 法 用 球 墨 铸 铁 管 和 牵 引 头 的 承 口 外 径 最 大 值 应 满 足（D1-60-D E）/D E 小 于 0.1。水 平 定 向 钻 进 法 用 球 墨 铸 铁 管 的 尺 寸 参 数 见 表 8。表 8水平定向钻进法用球墨铸铁管尺寸参数DN1001502002503003504004505006007008009001 0001 1001 200管 道 外 径 D E/mm1181702222743263784294805326357388429451 0481 1521 255D1最 大 允 许 值/mm1892473043614184755315886457588719861 0991 2121 3271 440标 准 长 度 L/m666666666666666 或 86 或 8最 小 壁 厚 等 级K9K9K9K9K9K9K9K9K9K9K9K9K9K9K9K95.3 管件5.3.1 球 墨 铸 铁 支 墩 可 用 于 综 合 管 廊、涵 洞、河 道 等 管 道 明 装 场 所，结 构 图 及 尺 寸 见 附 录 B。5.3.2 球 墨 铸 铁 U 型 管 卡 可 用 于 安 装 在 河 道 承 台（常 水 位 以 上）或 地 面 混 凝 土 基 础 上 的 球 墨 铸 铁 排 水管，结 构 图 及 尺 寸 见 附 录 B。9DB 3 2/T 4 7 9 3 2 0 2 45.3.3 球 墨 铸 铁 马 鞍 式 管 卡 可 用 于 在 排 水 管 道 上 开 分 支 的 管 件，结 构 图 及 尺 寸 见 附 录 B。5.3.4 球 墨 铸 铁 马 鞍 式 修 补 器 可 用 于 管 道 漏 水 抢 修，结 构 图 及 尺 寸 见 附 录 B。5.4 检查井5.4.1 重 力 排 水 管 道 检 查 井 采 用 成 品 球 墨 铸 铁 检 查 井 时，其 规 格 尺 寸 应 符 合 附 录 C 的 规 定。5.4.2 球 墨 铸 铁 检 查 井 应 符 合 下 列 要 求：a）检 查 井 应 包 括 井 室、井 筒、防 坠 落 装 置、井 座、井 盖 及 其 他 管 件 等；b）井 室 应 通 过 铸 造 工 艺 一 体 制 作 而 成，其 材 料 性 能 及 内、外 防 腐 涂 层 应 与 管 道 保 持 一 致；c）井 筒 宜 根 据 检 查 井 需 要 的 高 度 采 用 排 水 球 墨 铸 铁 管 切 割 而 成；d）井 座 及 井 盖 的 规 格、尺 寸 应 与 井 室 相 配 套；e）防 坠 落 装 置 应 采 用 耐 腐 蚀 性 能 好、机 械 强 度 高 的 材 料 制 作 而 成，并 满 足 相 关 产 品 标 准 要 求。5.4.3 球 墨 铸 铁 检 查 井 表 面 质 量 应 符 合 下 列 要 求：a）井 筒 和 井 室 的 表 面 不 应 有 裂 纹、重 皮；b）承 口、插 口 密 封 工 作 面 不 应 有 连 续 的 轴 向 沟 纹；c）带 内 衬 井 筒 和 井 室 的 内 表 面 上 的 任 何 凸 起 高 度 不 应 超 出 内 衬 厚 度 的 1/2；d）井 筒 和 井 室 外 表 面 的 局 部 凹 陷、铸 造 缺 陷 以 及 毛 刺、飞 边 清 除 后 的 壁 厚 不 应 小 于 最 小 壁 厚；e）井 筒、井 室 及 附 件 表 面 不 影 响 最 小 壁 厚 的 缺 陷 和 局 部 损 伤 宜 进 行 焊 补 修 复，修 复 后 的 井 筒、井 室及 附 件 应 符 合 GB/T 26081 的 规 定。5.4.4 现 浇 钢 筋 混 凝 土 检 查 井 与 球 墨 铸 铁 管 道 连 接 时，宜 预 埋 滑 入 式 柔 性 接 口 连 接 件 或 机 械 式 柔 性 接 口连 接 件，球 墨 铸 铁 连 接 件 应 符 合 附 录 D 的 要 求。5.4.5 砌 体 结 构 检 查 井 与 管 道 连 接 时，结 合 部 位 应 采 用 混 凝 土 井 壁，混 凝 土 浇 筑 范 围 应 比 防 水 套 管 直 径大 200 mm，防 水 套 管 应 一 次 浇 固 于 墙 内，连 接 方 式 应 符 合 5.4.4 的 规 定。5.5 接口5.5.1 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 与 管 件 可 采 用 柔 性 接 口、自 锚 接 口 和 法 兰 接 口 等 类 型，见 图 5 图 9。标 引 序 号 说 明：1 插 口；2 胶 圈；3 承 口。图 5滑入式柔性接口1 0DB 3 2/T 4 7 9 3 2 0 2 4标 引 序 号 说 明：1 插 口；2 螺 栓 螺 母；3 压 兰；4 承 口。图 6机械式柔性接口标 引 序 号 说 明：1 插 口；2 勾 头 螺 栓 螺 母；3 压 兰；4 挡 环；5 焊 环；6 胶 圈；7 承 口。图 7外自锚接口1 1DB 3 2/T 4 7 9 3 2 0 2 4标 引 序 号 说 明：1 插 口；2 挡 环；3 支 撑 体；4 焊 环；5 密 封 胶 圈；6 承 口。图 8内自锚接口标 引 序 号 说 明：1 螺 栓；2 法 兰；3 螺 母；4 密 封 圈。图 9法兰接口5.5.2 球 墨 铸 铁 成 品 检 查 井 接 口 形 式 宜 采 用 T 型 接 口 或 K 型 接 口。接 入 检 查 井 的 管 道 长 度 需 调 整 时，宜 采 用 K 型 接 口。球 墨 铸 铁 成 品 检 查 井 的 井 室 与 井 筒 连 接 宜 采 用 T 型 接 口。接 口 型 式 见 附 录 D。5.5.3 密 封 胶 圈 的 材 料 性 能 应 符 合 GB/T 21873 的 有 关 规 定，材 质 选 择 应 符 合 下 列 规 定：a）输 送 污 水、雨 污 合 流 水、工 业 废 水 时，排 水 球 墨 铸 铁 管 及 管 件 的 密 封 胶 圈 材 质 应 采 用 丁 腈 橡 胶（NBR）；b）输 送 雨 水 时，宜 采 用 丁 腈 橡 胶（NBR），也 可 采 用 丁 苯 橡 胶（SBR）或 三 元 乙 丙 橡 胶（EPDM）。5.6 防腐5.6.1 应 根 据 腐 蚀 性 等 级 选 择 适 合 的 球 墨 铸 铁 管 排 水 系 统 工 程 管 道、管 件 和 检 查 井 外 防 腐 涂 层，涂 层 要求 应 符 合 表 9 的 规 定。腐 蚀 性 等 级 评 价 方 法 见 附 录 E。1 2DB 3 2/T 4 7 9 3 2 0 2 4表 9排水球墨铸铁管、管件和检查井的外防腐涂层要求防 腐 分 类适 用 范 围腐 蚀 性 等 级涂 层 要 求防 腐 标 准金 属 锌 标 准 防 腐 涂 层管 道弱 腐 蚀 环 境采 用 金 属 锌 与 终 饰 层组 成 的 双 层 涂 层GB/T 17456.1富 锌 标 准 防 腐 涂 层管 件 和 检 查 井弱 腐 蚀 环 境采 用 富 锌 涂 层 与 终 饰 层组 成 的 双 层 涂 层GB/T 1756.2较 强 防 腐 涂 层管 道、管 件 和 检 查 井中 腐 蚀 环 境采 用 标 准 防 腐 涂 层，再 外包 聚 乙 烯 膜GB/T 3617强 防 腐 涂 层管 道、管 件 和 检 查 井强 腐 蚀 环 境采 用 聚 氨 酯 涂 层 或 环 氧类 涂 层GB/T 342025.6.2 应 根 据 适 用 介 质 选 择 适 合 的 球 墨 铸 铁 管 排 水 系 统 工 程 管 道、管 件 和 检 查 井 内 防 腐 涂 层，涂 层 要 求应 符 合 表 10 的 规 定。涂 层 的 耐 化 学 腐 蚀 性 和 耐 磨 性 要 求 应 符 合 GB/T 26081 的 有 关 规 定。表 1 0排水球墨铸铁管、管件和检查井的内防腐涂层要求防 腐 分 类适 用 范 围适 用 介 质涂 层 要 求防 腐 标 准标 准 防 腐 涂 层管 道、管 件 和 检 查 井雨 水/再 生 水普 通 硅 酸 盐 水 泥 砂 浆 内 衬GB/T 17457较 强 防 腐 涂 层管 道、管 件 和 检 查 井污 水/合 流 污 水铝 酸 盐 水 泥 砂 浆 内 衬GB/T 17457强 防 腐 涂 层管 道、管 件 和 检 查 井工 业 废 水聚 氨 酯、环 氧 树 脂 或 环 氧 陶 瓷 涂 层GB/T 24596、GB/T 342025.6.3 非 开 挖 铺 设 用 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 外 涂 层 应 满 足 不 同 施 工 方 式 的 要 求，涂 层 性 能 应 符 合YB/T 4564 的 有 关 规 定，并 符 合 下 列 要 求：a）顶 管 用 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 应 制 作 护 套 保 护 管 及 其 外 表 面 涂 层，可 不 喷 涂 终 饰 层；短顶 管 外 涂 层 可 采 用 增 强 型 纤 维 水 泥 砂 浆；b）水 平 定 向 钻 进 法、套 管 法、破 管 法 用 球 墨 铸 铁 管 排 水 系 统 工 程 管 道 外 涂 层 应 有 一 定 的 耐 磨 性，外涂 层 可 采 用 环 氧 树 脂、环 氧 陶 瓷、聚 氨 酯、增 强 型 纤 维 水 泥 砂 浆、HDPE 套（包 括 缠 绕 法 和 挤出 法）。6 设计6.1 一般规定6.1.1 球 墨 铸 铁 管 排 水 管 道 系 统 布 置 应 满 足 城 市 国 土 空 间 规 划 和 城 市 建 设 的 需 求，并 符 合 排 水、综 合 管廊、防 洪 治 涝、河 道 蓝 线、海 绵 城 市 等 专 项 规 划 的 要 求。6.1.2 排 水 管 网 系 统 布 置 应 以 水 环 境 改 善 为 目 标，统 筹 考 虑“厂-网-河 一 体 化”建 设 和 运 行 体 系，因 地制 宜 确 定 排 水 体 制。a）新 建 区 域 和 有 条 件 的 建 成 区 排 水 管 网 应 采 用 雨 污 分 流 制。b）现 有 合 流 制 排 水 系 统 应 通 过 截 流、调 蓄 和 处 理 等 措 施，控 制 溢 流 污 染，还 应 按 排 水 规 划 要 求，经方 案 比 选 后 实 施 雨 污 分 流 改 造。c）截 流 系 统 的 设 计 目 标 应 满 足 水 环 境 容 量 的 要 求。6.1.3 球 墨 铸 铁 排 水 管 道 与 其 他 地 下 管 线、建（构）筑 物 之 间 的 水 平 净 距 和 垂 直 净 距 应 符 合 GB 50289 的有 关 规 定。1 3DB 3 2/T 4 7 9 3 2 0 2 46.2 排水系统6.2.1 球 墨 铸 铁 管 排 水 管 道 系 统 包 括 雨 水 管 网 和 污 水 管 网，分 流 制 排 水 系 统 不 应 将 污 水 接 入 雨 水 管 网，并 应 采 取 截 流、调 蓄 和 处 理 等 措 施 控 制 径 流 污 染。6.2.2 雨 水 系 统 应 包 括 源 头 减 排、排 水 管 道、排 涝 除 险 等 工 程 性 措 施 和 应 急 管 理 的 非 工 程 性 措 施，并 应 与防 洪 设 施 相 衔 接。6.2.3 排 水 管 网 系 统 改 造 设 计 应 在 现 有 管 网 排 查 检 测 和 问 题 识 别 的 基 础 上，结 合 排 水 规 划，与 现 状 排 水系 统 协 调 衔 接，按 单 元、片 区、流 域 逐 级 推 进。6.2.4 排 水 系 统 布 置 应 结 合 运 行 维 护 和 水 环 境 保 护 的 要 求，考 虑 管 网 系 统 的 互 联 互 通，互 为 备 用。雨 水管 与 污 水 管、合 流 管 之 间 不 应 设 置 连 通 管。6.2.5 建 设 排 水 管 道 工 程 时，管 径 大 于 或 等 于 DN300 可 采 用 球 墨 铸 铁 排 水 管 道 和 球 墨 铸 铁 成 品 检 查 井。下 列 区 域 宜 优 先 选 用 球 墨 铸 铁 管 道：a）河、湖、海 等 周 边 的 区 域；b）穿 城 市 主 干 道、高 等 级 公 路 等 区 域；c）车 流、人 流 密 集 等 检 修 空 间 受 限 制 区 域；d）液 化 土、湿 陷 性 黄 土、膨 胀 土、流 砂 等 特 殊 地 质 区 域；e）植 物 根 系 发 达 区 域；f）地 下 水 位 高 的 区 域；g）管 道 明 敷 的 区 域。6.2.6 球 墨 铸 铁 管 排 水 系 统 管 线 布 置 应 满 足 下 列 要 求：a）宜 结 合 现 有 道 路 或 规 划 道 路 布 置，并 力 求 顺 直；b）应 便 于 施 工 和 运 行 管 理；c）应 减 少 与 铁 路、公 路、河 流 及 其 他 设 施 的 交 叉。无 法 避 免 时，宜 采 用 正 交 或 大 角 度 交 叉 穿 越；d）遇 到 复 杂 地 形、不 良 地 质 区、采 空 区、污 染 和 腐 蚀 环 境 应 该 采 取 相 应 的 保 护 措 施；e）应 减 少 拆 迁、征 地 及 对 环 境 的 影 响。6.2.7 球 墨 铸 铁 排 水 管 道 与 其 他 地 下 管 线、建（构）筑 物 之 间 的 水 平 净 距 和 垂 直 净 距 应 符 合 GB 50289 的有 关 规 定。6.3 水力计算6.3.1 球 墨 铸 铁 管 排 水 系 统 管 道 的 流 量、流 速 按 照 下 式 计 算：Q=A v（1）
