热点联产电站锅炉水处理效果监测与评价DB4117／T 402-2024.pdf

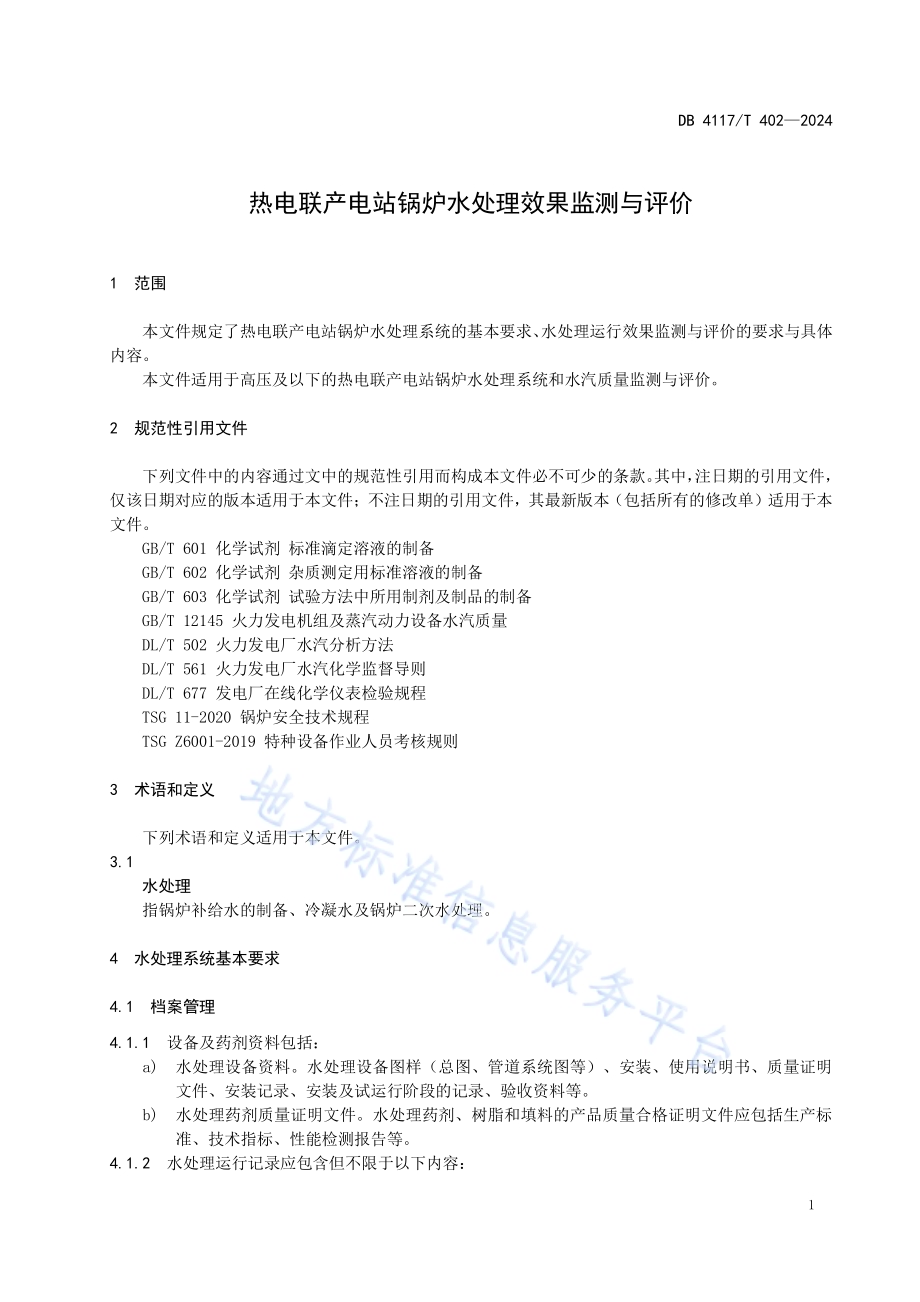

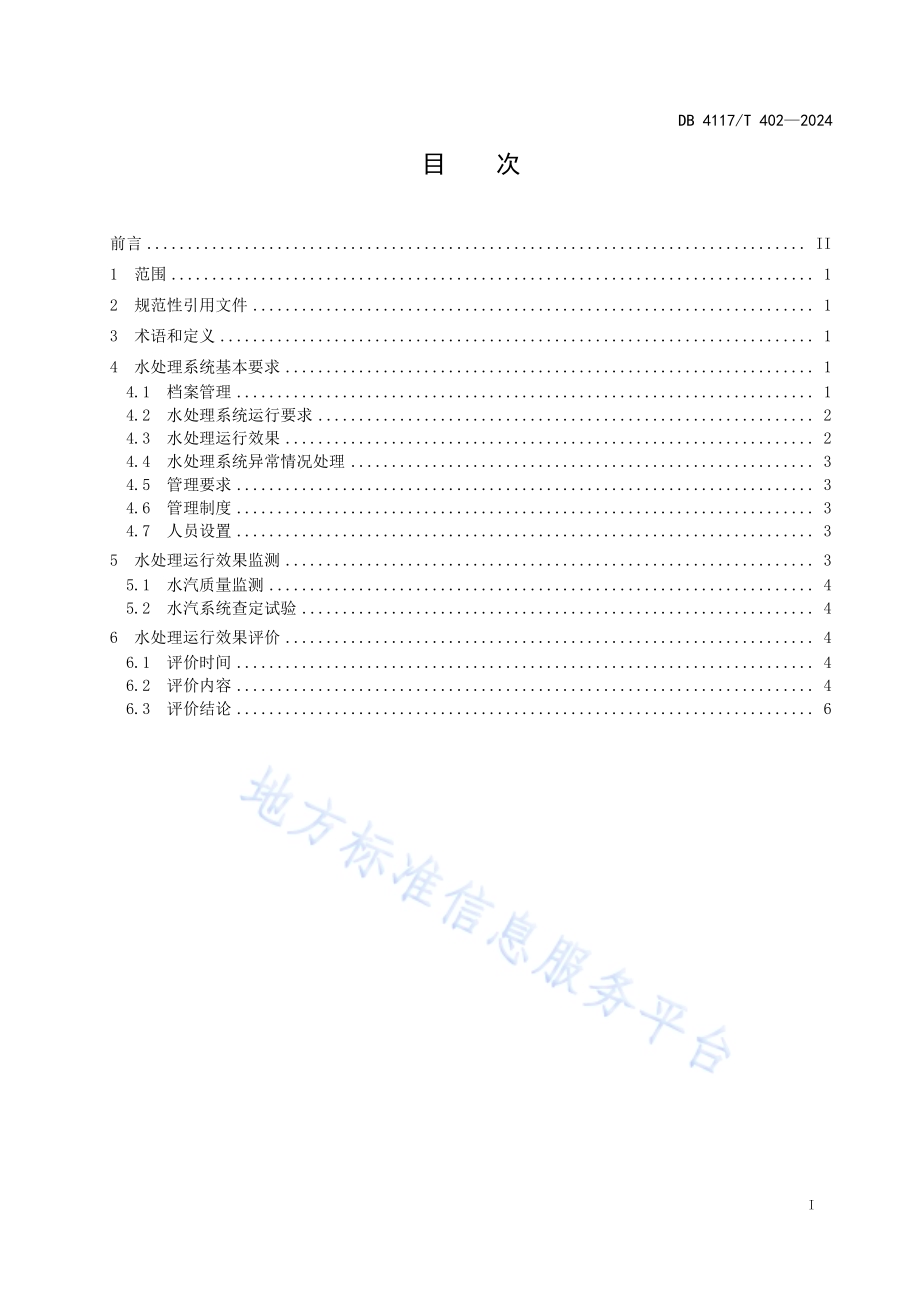

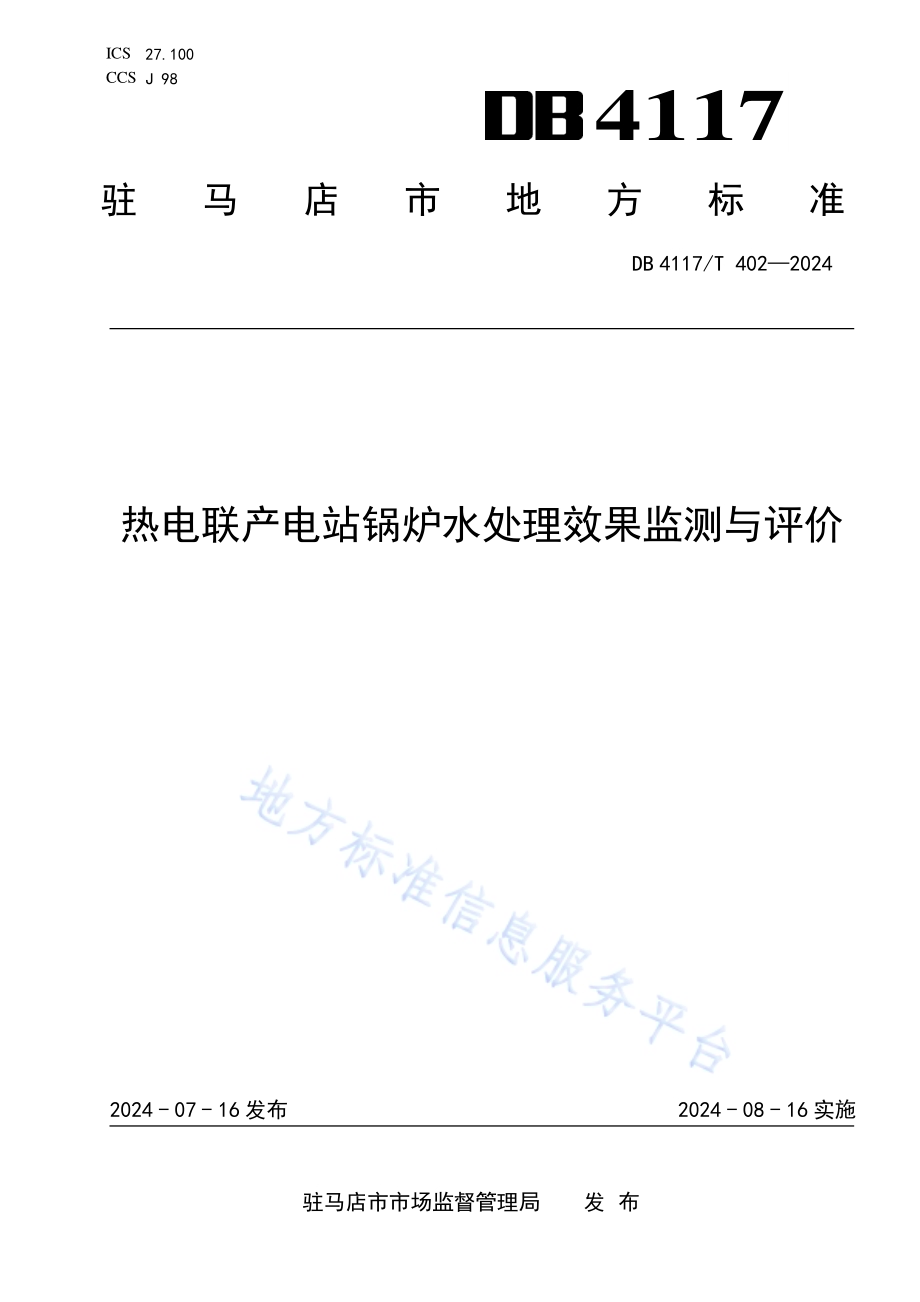

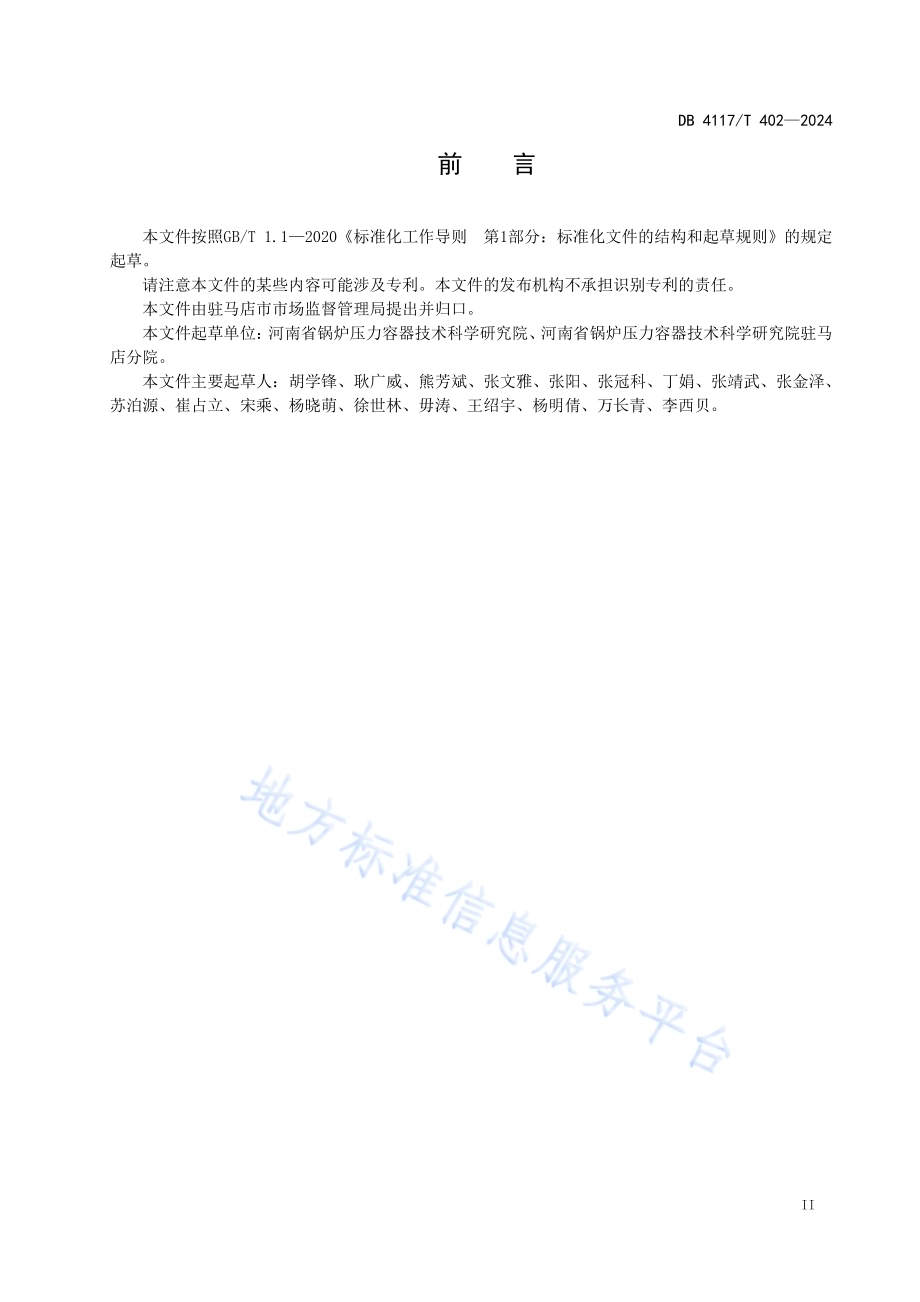

ICS 27.100 CCS J 98 4117 驻马店市地方标准 DB 4117/T 4022024 热电联产 电站锅炉 水处理效 果监测与 评价 2024-07-16 发布 2024-08-16 实施 驻马店市 市场监 督 管理局 发 布 DB 4117/T 402 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 水 处理 系统 基本 要求.1 档案 管理.1 4.1 水处 理系 统运 行要 求.2 4.2 水处 理运 行效 果.2 4.3 水处 理系 统异 常情 况 处理.3 4.4 管理 要求.3 4.5 管理 制度.3 4.6 人员 设置.3 4.7 5 水 处理 运行 效果 监测.3 水汽 质量 监测.4 5.1 水汽 系统 查定 试验.4 5.2 6 水 处理 运行 效果 评价.4 评价 时间.4 6.1 评价 内容.4 6.2 评价 结论.6 6.3 DB 4117/T 402 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 驻 马店 市市 场监 督管理 局提出 并 归口。本文件 起草 单位：河 南省 锅炉压 力容 器技 术科 学研 究院、河南 省锅 炉压 力容 器技术 科学 研究 院 驻 马店分院。本文件 主要起 草人：胡学 锋、耿 广威、熊芳 斌、张 文雅、张阳、张冠 科、丁 娟、张 靖武、张金 泽、苏泊源、崔 占立、宋 乘、杨晓萌、徐 世林、毋 涛、王绍宇、杨 明倩、万 长青、李西 贝。DB 4117/T 402 2024 1 热 电联产 电站锅炉 水处理 效果监测 与评价 1 范围 本文件 规定 了热 电联 产电 站锅炉 水处 理系 统的 基本 要求、水处 理运 行效 果监 测 与评价 的要 求与 具 体内容。本文件 适用 于高 压及 以下 的热电 联产 电站 锅炉 水处 理系统 和水 汽质 量监 测与 评价。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 601 化学 试剂 标准 滴定溶 液的 制备 GB/T 602 化学 试剂 杂质 测定用 标准 溶液 的制 备 GB/T 603 化学 试剂 试验 方法 中 所用 制剂 及制 品的 制备 GB/T 12145 火 力发 电机 组 及蒸汽 动力 设备 水汽 质量 DL/T 502 火力 发电 厂水 汽 分析方 法 DL/T 561 火力 发电 厂水 汽 化学监 督导 则 DL/T 677 发电 厂在 线化 学 仪表检 验规 程 TSG 11-2020 锅 炉安 全技 术规程 TSG Z6001-2019 特 种设 备 作业人 员考 核规 则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 水处理 指锅炉 补给 水的 制备、冷 凝水及 锅炉 二次 水处 理。4 水处理 系统 基本 要求 档案管 理 4.1 4.1.1 设备及 药剂 资料 包括：a)水 处 理设 备 资料。水 处 理设 备 图样（总图、管 道 系统 图 等）、安装、使 用 说明 书、质 量证明文件、安装 记录、安 装及 试运行 阶段 的记 录、验收 资料等。b)水 处 理药 剂 质量 证明 文 件。水 处理 药 剂、树脂 和 填料 的 产品 质 量合 格证 明 文件 应 包括 生产标准、技 术指 标、性能 检测 报告等。4.1.2 水处理 运行 记录 应包 含但 不限于 以下 内容：DB 4117/T 402 2024 2 a)水处理 设备 运行 记录；b)水处理 设备 再生 操作 记录；c)加药操 作记 录；d)水汽劣 化处 理记 录。4.1.3 水汽化 验记 录 水汽化 验记 录中 的水 汽质 量标准 参照GB/T 12145 的 规定。4.1.4 水处理 设备 维护、保 养记 录 水处理 设备 维护、保 养记 录应包 含以 下记 录：a)水处理 设备（系 统）维护、保养 记录；b)水处理 设备 缺陷 与消 缺记 录。4.1.5 停（备）用 保护 记录 停（备）用 水处 理设 备应 得到可 靠的 保护，记 录齐 全。4.1.6 水处理 定期 检验 报告 水处理 系统 运行 要求 4.2 4.2.1 基本要 求 电站锅 炉水 处理 设备 及加 药装置 应当 保持 正常 运行，严 格控 制疏 水、蒸 汽冷 凝 回水的 水汽 质量，不合格时 不得 回收 进入 锅炉。4.2.2 补给水 处理 管路、装 置及 控制系 统 补给水 处理 管路、装 置及 控制系 统 应 做到：a)系 统 阀门 与 管道 应无 渗 漏，阀 门关 启 应灵 活，管 道应 通 畅，管 道应 按规 定 标识 颜 色，阀门应挂标识 牌，介质 流向 标识 应清晰 准确；b)系统设 备的 程序 控制 器运 行应安 全可 靠，仪表 指示 清晰、正确；c)离子交 换器、过 滤器 等运 行到终 点时，定 期进 行处 理。4.2.3 水处理 系统 加药 装置 水处理 系统 加药 装置 应做 到：a)加药管 的管 道、阀门 安装 应正确，无 泄漏；b)箱槽的 液位 计应 指示 清晰，并有 坚固 保护 罩；c)挥发性 药剂 的计 量箱 应有 水封装 置。4.2.4 水汽质 量控 制 采用必 要的 检测 手段 监测 水汽质 量，当 水汽 质量 不 符合标 准要 求时，应当 增 加化验 频次，及时 查找原因并 处理 至合 格。水处理 运行 效果 4.3 4.3.1 锅炉水 处理 运行 效果 应当 使锅炉 水汽 质量 符 合 GB/T 12145 的 规定。4.3.2 预处理 设备 运行 效果 应当 符合设 计规 定，并且 满足 下列技 术要 求：DB 4117/T 402 2024 3 a)在离子 交换 水处 理系 统中，预处 理设 备运 行效 果应 当符 合 GB/T 12145 对水 汽 质量的 相关 规 定；b)反渗透（RO）脱 盐装 置的 前 置水处 理设 备运 行效 果应 符合反 渗透 设备 的进 水水 汽质量 的 要 求；c)电除盐（EDI）装置 的前 置 水处理 设备 运行 效果 应符 合电除 盐设 备的 进水 水汽 质量的 要求。4.3.3 加药装 置的 运行 效果 应当 保证所 加药 剂的 控制 量符 合 GB/T 12145 中对 应的 水 汽质量 标准。4.3.4 汽包锅 炉正 常排 污率 应当 符合 表 1 的规 定，若汽 包 锅炉正 常排 污率 超过 了规 定值，应改 善补 给水处理 方式。表1 汽包锅 炉正 常排 污率 要求 水处理方式 汽包锅炉正常排污率（%）以化学除盐水为补给水的电站锅炉 1 以化学除盐水或蒸馏水为补给水的电站锅炉 2 以化学软水为补给水的电站锅炉 5 水处理 系统 异常 情况 处理 4.4 4.4.1 发现水 处理系 统问 题时应 及时采 取有效 措施 消除缺 陷，并 在标准 规定 的时间 内恢复 正常，如 果不能恢 复并 且威 胁设 备安 全时，应当 立即 采取 措施，直至 停止 运行。发 现以 下问题 应立 即处 理：a)水处理 系统 有严 重缺 陷，或水处 理设 备出 水质 量与 制水能 力不 能满 足锅 炉给 水要求；b)水汽质 量经 常不 合格、化 验分析 仪器 仪表 与测 定试 剂不能 满足 常规 水汽 质量 测定要 求的；4.4.2 电站锅 炉水 汽质 量劣 化时，应按 照 GB/T 12145 规 定 的三级 处理 原则 及时 进行 处理。管理要 求 4.5 锅炉使 用单 位负 责锅 炉日 常水汽 质量 监测。水 处理 运行效 果评 价由 锅炉 使用 单位定 期自 查，或 委 托第三方 检验 检测 机构 进行。管理制 度 4.6 锅炉使 用单 位应 结合 本单 位的实 际情 况，明确 岗位 责任制，建 立健 全水 汽运 行管理 制度 并且 严 格 执行：a)安全作 业规 程；b)水处理 设备 操作 规程；c)水汽质 量化 验规 程；d)加药及 定期 排污 操作 规程；e)设备缺 陷管 理制 度；f)巡回检 查制 度；g)交接班 制度；h)其它管 理制 度。人员设 置 4.7 锅炉使 用单 位应 根据 锅炉 的数量、参 数、水源 情况 和 水处理 方式 等配 备相 应的 锅炉水 处理 作业 人员。水处理 作业 人员 应按 照TSG Z6001-2019 的 规定 取得 相 应资质。5 水处理 运行 效果 监测 DB 4117/T 402 2024 4 水汽质 量监 测 5.1 5.1.1 化验项 目与 频次 5.1.1.1 水汽质 量化 验项 目与 结果 应符 合 GB/T 12145 的要 求，分析 方法 按DL/T 502 相 关规定 进行。5.1.1.2 化验间 隔期 应每 班不 少 于 1 次，条件 允许 时可 采用 在线化 学仪 表监 测。电导 率、氢 电导 率、溶解氧、pH 值、钠、二氧 化 硅等水 汽指 标应 采用 在线 化学仪 表监 测，在线 化学 仪 表的配 备应 符 合 DL/T561的规定。5.1.1.3 每次化 验的 时间、项 目、结果以 及必 要时 采取 的措 施应当 记录 并且 存档。5.1.2 化验设 施 化学实 验室 配置 的仪 器、仪表精 度等 级应 满足 对现 场分析 仪器、仪表 校验 的 要求，并 由有 资质 的部门定期 校验。在 线化 学仪 表应定 期依 据DL/T 677 的 规定进 行整 机在 线校 验，并在标 准条 件下 运行。分析试 剂和 标准 溶液 应满 足常规 化验 需要，购 置的 标准溶 液应 有计 量合 格标 识，自 行配 置分 析 剂 和标准溶 液，仪器 设备 应满 足要求，标 准物 质和 计量 设备能 够溯 源，配置 和标 定满足GB/T601、GB/T602、GB/T 603 的 要求。5.1.3 水处理 系统 加药 装置 水处理 系统 加药 装置 应做 到：a)取样装 置的 位置、阀 门、连接管 路 的 材质 应符 合设 计要求；b)进入水 汽质 量分 析取 样装 置的被 测介 质的 压力、温 度、流 量应 符合 设计 要求；c)取样管 路、冷却 系统、减 压系统、取 样阀 门等 应无 泄露；d)温度超 过 40、有 压力 的 管道或 装置 中采 集水 汽样 品时，应安 装减 压装 置和 冷却器，取 样 冷却器应 有足 够的 冷却 面积，并 接在 能连 续供 给足 够 冷却水 量的 水源 上，以 保 证水样 流量 为 700 ml/min，水 样温 度仍 低 于40；水汽系 统查 定试 验 5.2 一般每 季度 进行 一次 水汽 系统铜、铁 查定 试验，当 监测发 现给 水中 铜、铁含 量超标 时，则应 及 时 安排水汽 系统 铜、铁查 定试 验，通 过对 热力 系统 各种 水汽的 铜、铁含 量以 及与 铜、铁 含量 有关 的 分 析 项 目全面查 定试验，找 出水汽 系统中 腐蚀产 物的 分布情 况，掌 握腐蚀 产生 的原因，从而 针对问 题采 取措 施，以减缓 和消 除热 力系 统的 腐蚀。6 水处理 运行 效果 评价 评价时 间 6.1 水处理 运行 效果 评价 即锅 炉使用 单位 在锅 炉运 行状 态下，对锅 炉水 汽质 量及 水 处理状 况进 行的 符 合性检查 与评 价，水处 理运 行效果 评价 应每 季度 至少 进行1 次。评价内 容 6.2 6.2.1 管理状 况检 查 锅炉 水处 理系 统管 理 状 况 检查重 点检 查以 下资 料：1)各项规 章制 度、操作 规程 及其实 施情 况；2)在岗水 处理 作业 人员 持证 情况；DB 4117/T 402 2024 5 3)水汽质 量化 验记 录，项目、频次 及合 格情 况；4)设备运 行和 加药 记录；5)设备维 修和 故障 排除 情况；6)事故防 范措 施及 事故 处理 的记录 或报 告。6.2.2 补给水、凝 结水 处理 设备（系统）运 行 补给水、凝 结水 处理 设备（系统）运 行重点 检查 以 下内容：1)设备是 否完 好，能否 正常 运行；2)运行和 化验 记录 汇总，评 价设备（系 统）出水 水质 和制水 能力 能否 满足 锅炉 给水要 求；3)压力表、流 量计、在 线监 测等仪 表的 精度、量 程和 校验是 否符 合要 求；4)水处理 系统 的管 道、阀门 等是否 有泄 漏、堵塞、严 重锈蚀 等缺 陷；5)自动控 制的 水处 理设 备、程序控 制器 及自 动控 制装 置是否 正确 设置 并且 正常；6)膜处理 装置 中的 安全 保护 装置是 否符 合设 计要 求并 且可靠，回 收率 是否 符合 设计要 求；7)各 类 水箱、溶液 箱 是否 有渗 漏、内 壁 防腐 是否 良 好，液 位计 指 示是 否正 常，有 无 卡涩现象；8)其它需 要检 查的 项目。6.2.3 除氧器 运行 除氧器 运行 重点 检查：1)除氧设 备是 否正 常运 行，除氧器 的温 度和 压力 控制 是否符 合规 定要 求；2)查看化 验记 录，检查 除氧 器的除 氧效 果是 否达 到标 准要求。6.2.4 加药装 置操 作与 效果 加药装 置操作 重点 检查：1)加药装 置是 否完 好，是否 便于加 药操 作、是否 有堵 塞或者 泄漏 现象；2)查看加 药记 录，检查 是否 根据化 验结 果按 时按 量加 药；3)检查药 剂种 类与 加药 效果 是否满 足锅 炉水 处理 要求。6.2.5 水汽取 样装 置 水汽取 样装 置重点 检查：1)水汽取 样装 置能 否正 常取 样，冷 却器 的冷 却效 果是 否符合 标准 要求；2)取样装 置是 否有 泄漏、堵 塞、严 重锈 蚀等 影响 水汽 样品代 表性 的缺 陷。6.2.6 化验设 施 化验设施 重点 检查：1)各种分 析试 剂盒 标准 溶液 能否满 足常 规化 验的 需要，化验 数据 是否 正确；2)化 验 分析 的 仪器、仪表 及锅 炉 水汽 在 线监 测合 理 排污，仪表 的 精度、准 确 度能 否 满足化验项目 的要 求，校验 是否 符合要 求。6.2.7 水汽质 量控 制 水汽质 量应 当符 合GB/T 12145 的 规定：1)水汽质 量控 制指 标是 否执 行现行 有效 标准；2)是否根 据锅 炉水 化验 结果 指导锅 炉合 理排 污；DB 4117/T 402 2024 6 3)电站锅 炉水 汽质 量劣 化时，是否 按 照 GB/T 12145 规 定的三 级处 理原 则及 时进 行处理。评价结 论 6.3 热电联 产电 站锅 炉水 汽质 量检验 结论 分为 符合 要求、基本 符合 要求、不 符合 要求:1)符合要 求:检验 结果 符合 相应标 准的 要求；2)基本符 合要 求:水(汽)部 分 检测项 目不 符合 相应 标准 要求,但主 蒸汽 的氢 电导 率、二 氧 化硅、钠；给水 的硬 度、铁、铜、氢电 导率、pH；炉 水的 pH 符 合相 应标 准要 求,且不 易造成锅炉 快速 腐蚀、结 垢、积盐；3)不符合 要求:超 出基 本符 合要求 的。
