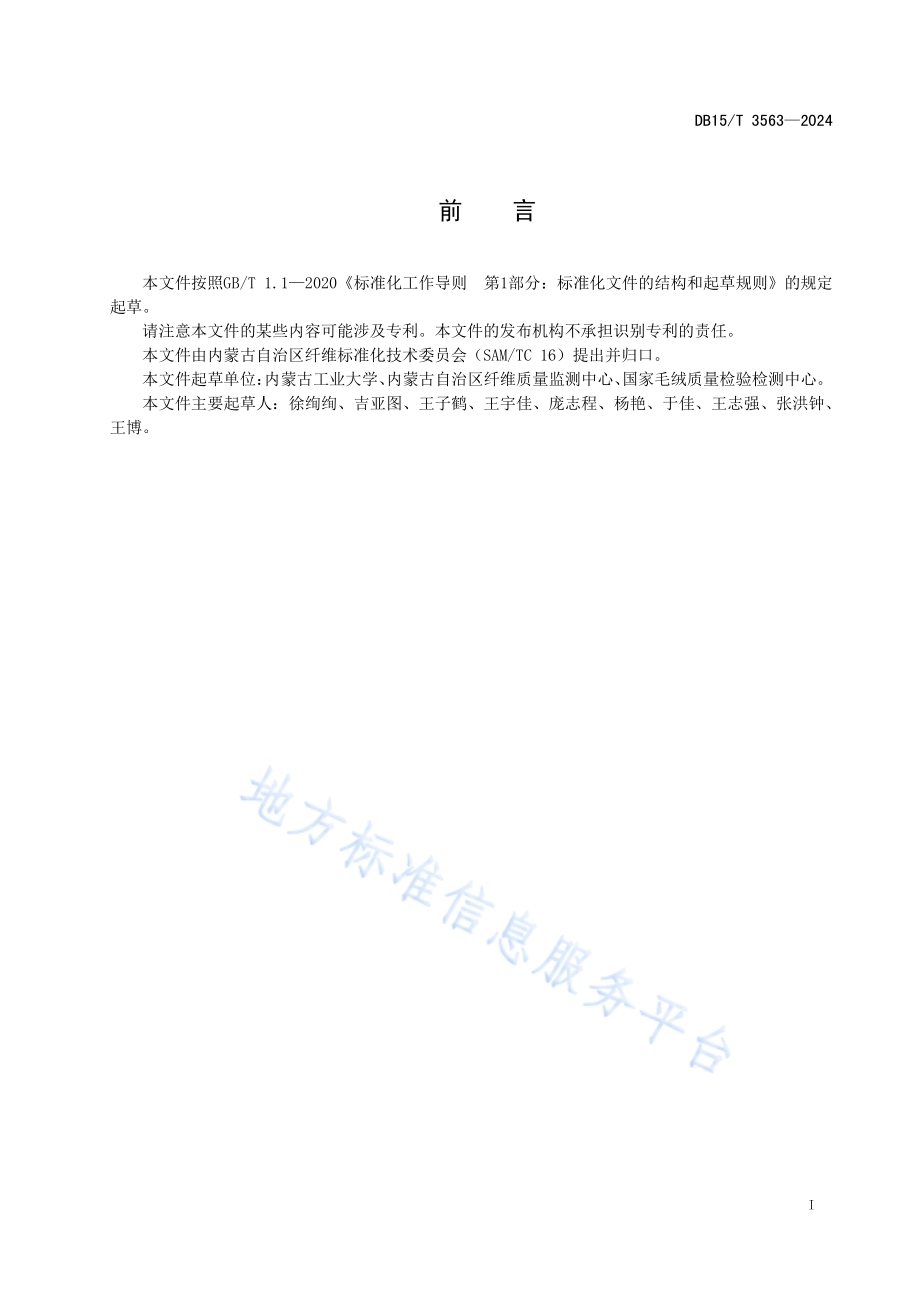

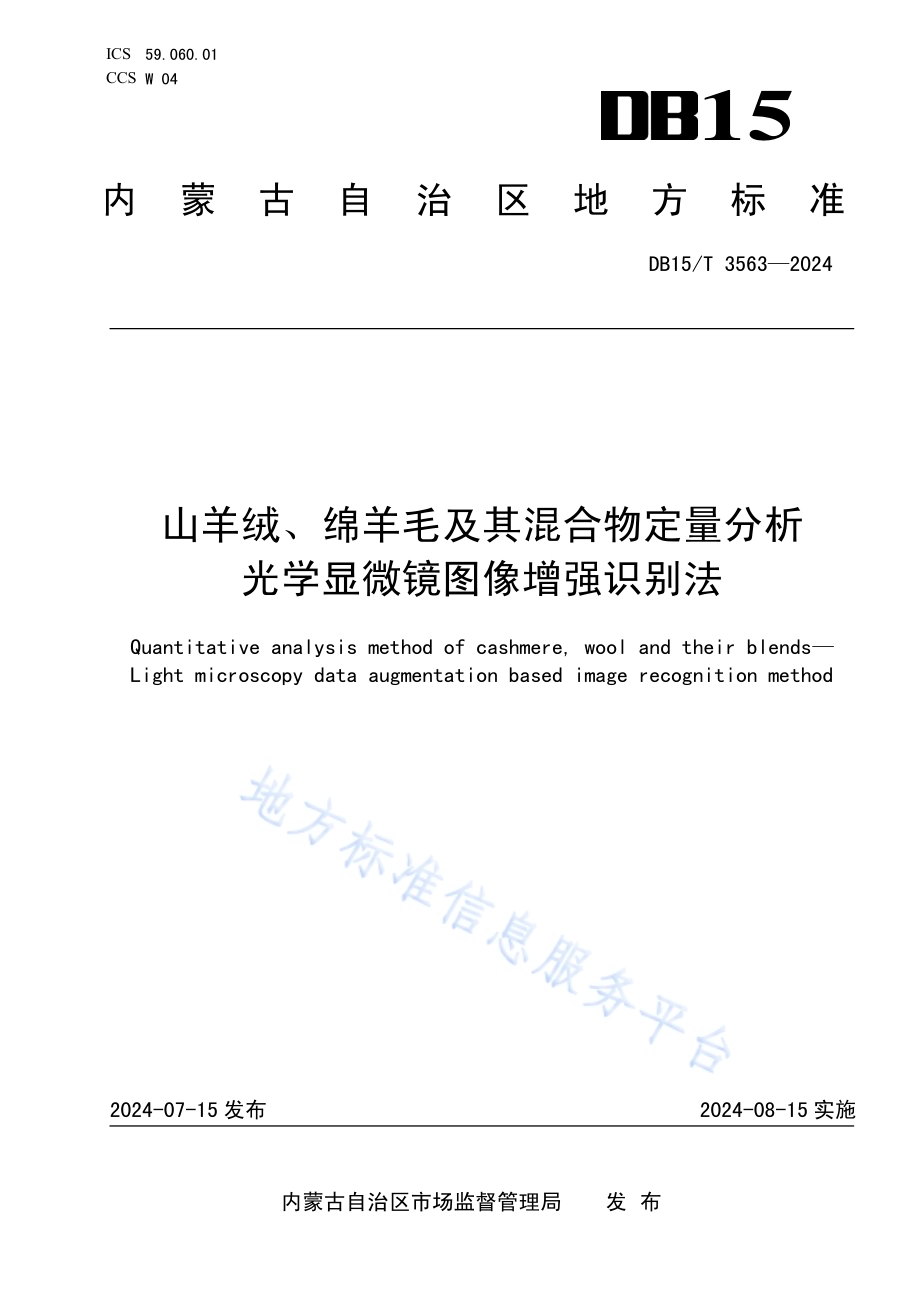

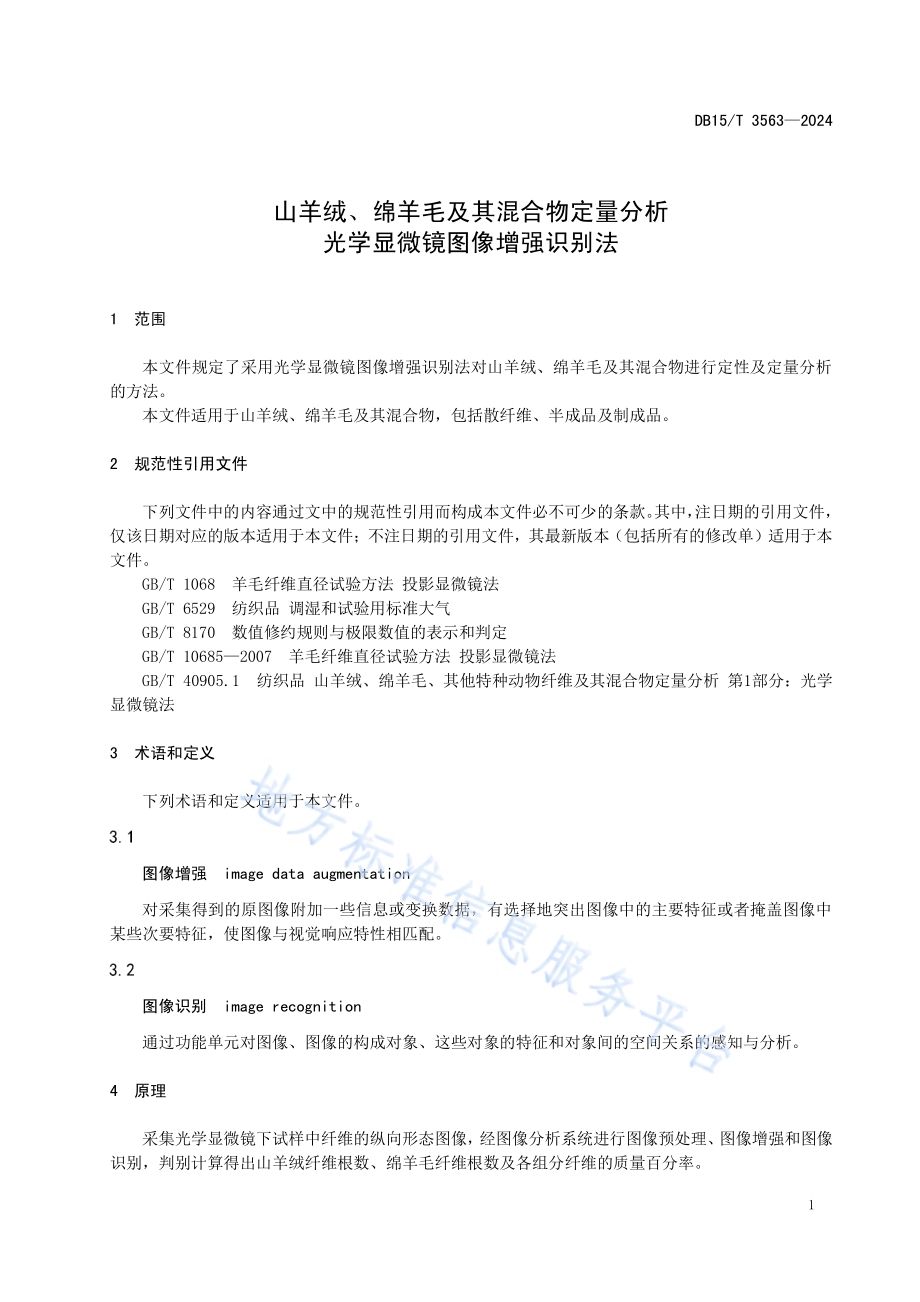

ICS 59.060.01 CCS W 04 15 内蒙古自治区地方标准 DB15/T 3563 2024 山羊绒、绵羊毛及 其混合物 定量分析 光学显微 镜图像增 强识别法 Quantitative analysis method of cashmere,wool and their blends Light microscopy data augmentation based image recognition method 2024-07-15 发布 2024-08-15 实施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 3563 2024 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由内 蒙古 自治 区纤 维标准 化技 术委 员会（SAM/TC 16）提 出并 归口。本文件 起草 单位：内蒙 古工 业大学、内蒙 古自 治区 纤维 质量监 测中 心、国 家毛 绒质 量检验 检测 中心。本文件 主要起 草人：徐绚 绚、吉 亚图、王子 鹤、王 宇佳、庞志程、杨 艳、于 佳、王 志强、张洪 钟、王博。DB15/T 3563 2024 1 山羊绒、绵羊毛 及其混合 物定量 分析 光学显微 镜图像 增强 识别 法 1 范围 本 文 件 规定 了 采用 光 学显微 镜 图 像增 强 识别 法 对山羊 绒、绵羊 毛 及其 混 合物进 行 定 性及 定 量分 析的方法。本文件 适用 于山 羊绒、绵 羊毛及 其混 合物，包 括散 纤维、半成 品及 制成 品。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 1068 羊 毛纤 维直 径 试验方 法 投影 显微 镜法 GB/T 6529 纺 织品 调湿 和试验 用标 准大 气 GB/T 8170 数 值修 约规 则 与极限 数值 的表 示和 判定 GB/T 10685 2007 羊毛 纤维直 径试 验方 法 投影 显 微镜法 GB/T 40905.1 纺 织品 山 羊绒、绵羊 毛、其他 特种 动物纤 维及 其混 合物 定量 分析 第1部 分：光 学显微镜 法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。图像增 强 image data augmentation 对 采 集 得到 的 原图 像 附加一 些 信 息或 变 换数 据，有选 择 地 突出 图 像中 的 主要特 征 或 者掩 盖 图像 中某些次 要特 征，使图 像与 视觉响 应特 性相 匹配。图像识 别 image recognition 通过功 能单 元对 图像、图 像的构 成对 象、这些 对象 的特征 和对 象间 的空 间关 系的感 知与 分析。4 原理 采集光 学显 微镜 下试 样中 纤维的 纵向 形态 图像，经 图像分 析系 统进 行图 像预 处理、图像 增强 和图 像识别，判别 计算 得出 山羊 绒纤维 根数、绵 羊毛 纤维 根数及 各组 分纤 维的 质量 百分率。DB15/T 35632024 2 5 仪器、工具 及试 剂 仪器 5.1.1 显微图 像分析 仪：应包含 光学显 微镜、摄像 头、计 算机、采集卡 和显 示器。光学显 微镜的 物 镜和目镜 应能 够提 供至 少 500 倍的 总放 大倍 数。应附 带用于 校准 仪器 放大 倍数 的测微 标尺。5.1.2 光学显 微镜图 像增 强识别 分析仪：配备 有光 学显微 镜图像 增强识 别软 件，具 有数据 导入、图 像预处理、图 像增 强、图像 识别、图像 分类、自 动统 计和自 动训 练的 功能，并 可通过 图像 识别 和图 像 分 类模块的 解码 功能 对样 品的 图像实 现自 动鉴 别和 统计。精度 检测 方法 按照 附 录A 执行。工具 5.2.1 哈氏切 片器 或双 刀片。5.2.2 镊子、表面 皿等。5.2.3 载玻片 和盖 玻片。试剂 液体石 蜡，分析 纯（折光 系数介 于 1.43 1.53 之 间）。6 取样及 试样 制备 取样和 调湿 6.1.1 散纤维、成 品条、纱线、机 织物和 针织 物实 验室 样品 的抽取 应按 照 GB/T 40905.1 规定 的方 法执行。6.1.2 样品应 在GB/T 6529 规定 的标准 大气 中调 湿至 少 4 h。试样的 制备 6.2.1 取三个 平行 试样，确 保每 个试样 的纤 维检 测根 数不 少于 1000 根。6.2.2 散纤维、成 品条、纱 线、机织物 和针 织物 试样 制备 方法按 照 GB/T 40905.1 执 行。7 试验方 法 图像采 集与 存储 7.1.1 校准放 大倍 数 在载物 台上 放上 一个 刻度 为 0.01 mm 的 物镜 测微 尺，调整 放大 倍数，使 投影 到屏幕 上的 千分 尺 的20 个 刻度（0.2 mm）精 确 地放大 到 100 mm，表示 放 大倍数 为 500 倍。7.1.2 纤维显 微图 像的 拍摄 和直 径测量 将载有 试样 的载 玻片 置于 显微图 像分 析仪 的显 微镜 载物台 上，在规 定的 放大 倍数下，调 焦至 最适 宜的清晰 度，拍 摄、存储进 入视野 的纤维 图片，并测 量、记 录其直 径值，纤维 拍摄和 检测次 序按 照 GB/T 10685 2007 中 9.2 检 测 次序示 意图 执行。每 个试 样应存 储 1000 根 以上 纤维 图片，测量 直径 根数 至 少300 根 以上。DB15/T 3563 2024 3 图像增 强识 别与 纤维 含量 计算 启动光 学显 微镜 图像 增强 识别分 析仪，打 开仪 器检 测软件，将 存储 的纤 维图 片和纤 维直 径值 输入 仪器操作 界面，图像 增强 识 别系统 自动 对样 品的 图像 信息进 行定 性鉴 别，计 算 并显示 山羊 绒纤 维根 数、绵羊毛纤 维根 数和 各组 分纤 维质量 百分 率。8 试验结 果的 计算 及表 示 试样测 试结 果的 计算 8.1.1 每个试 样的 各组 分纤 维质 量百分 率按 式（1）进行 计 算：()()2222100i i i iii i i iN D SN D S+=+（1）式中：i 试 样中 某组 分纤 维质 量百分 率，%；iN 试 样中 某组 分纤 维的 根数；iD 试 样中 某组 分纤 维平 均直径，单 位为 微米（m）；iS 试 样中 某组 分纤 维直 径的标 准差，单 位为 微米（m）；i 试 样中 某组 分纤 维的 密度，单位 为克 每立 方厘 米（g/cm3）。注：山羊绒和绵羊毛纤维的密度分别按照1.30 g/cm3和1.31 g/cm3执行。8.1.2 对于经 纱和 纬纱 成分 不同 的机织 物实 验室 样品，按 式（2）计算 每块 实验 室样 品中某 组 分 纤维 质量百分 率。100iT T iW WiTWmmmm+=+（2）式中：i 机织 物样 品中 某组 分 纤维质 量百 分率，%；iT 机 织物 样品 经纱 中某 组分纤 维质 量百 分率，%；Tm 机 织物 样品 中经 纱的 质量，单位 为克（g）；iW 机 织物 样品 纬纱 中某 组分纤 维质 量百 分率，%；Wm 机 织物 样品 中纬 纱的 质量，单位 为克（g）。试验结 果的 表示 试样结 果以 两个 平行 样计 算结果 的平 均值 表示，若 平行样 计算 结果 的差 异大 于 3.0%时，应 测试 第三个试 样，最终 结果 取三 个试样 计算 结果 的平 均值。试验 结果 按GB/T 8170 修约至 一位 小数。9 试验报 告 试验报 告包 括以 下内 容：a)试验是 按本 文件 进行 的；DB15/T 3563 2024 4 b)样品描 述；c)试验结 果；d)任何偏 离本 方法 的细 节；e)报告及 检测 时间。DB15/T 3563 2024 5 A A 附录A（资料 性）光学显 微镜 图像 增强 识别 分析仪 精度 检测 方法 A.1 原理 分 别用 仪器 和人 工方 法鉴 别纤维 类型，并 测定 各组 分 纤维质 量百 分率，计 算两 种 方法的 测定 误差 值，表示光 学显 微镜 图像 增强 识别分 析仪 的误 差。A.2 仪器 A.2.1 显微图 像分 析仪。A.2.2 光学显 微镜 图像 增强 识别 分析仪。A.3 纤维类 别鉴 别与 纤维 质量 百分率 误差 检测 A.3.1 按照GB/T 40905.1 规 定的 方法，通过 显微 图像 分析 仪，采 用人 工对 试样 中的 纤维进 行定 性鉴 别，记录山 羊绒 纤维 根数srF、绵 羊毛纤 维根 数mrF，并计 算各 组分纤 维质 量百 分率r。A.3.2 将采集 的纤维 图片 输入光 学显微 镜图像 增强 识别分 析仪进 行检测，记 录仪器 检测出 的山羊 绒 纤维根数syF、绵 羊毛 纤维 根数myF 和各组 分纤 维质 量百 分率y。A.4 结果表 示：山羊绒 纤维根 数、绵羊毛 纤维根 数和各 组分 纤维质 量百分 率检测 误差 分别按 式（A.1）、式（A.2）、式（A.3）计算。s sy srF F F=（A.1）m my mrF F F=（A.2）i iy ir=（A.3）式中：sF 山 羊绒 纤维 根数 检测 误差；syF仪 器检 测出 的山 羊绒 纤维根 数；srF 人 工检 测出 的山 羊绒 纤维根 数；mF 绵 羊毛 纤维 根数 检测 误差；myF仪 器检 测出 的绵 羊毛 纤维根 数；mrF 人 工检 测出 的绵 羊毛 纤维根 数；i 试 样中 某组 分纤 维质 量百分 率检 测误 差；iy仪 器检 测出 的试 样中 某组分 纤维 质量 百分 率，%；DB15/T 3563 2024 6 ir 人 工检 测出 的试 样中 某组分 纤维 质量 百分 率，%。
