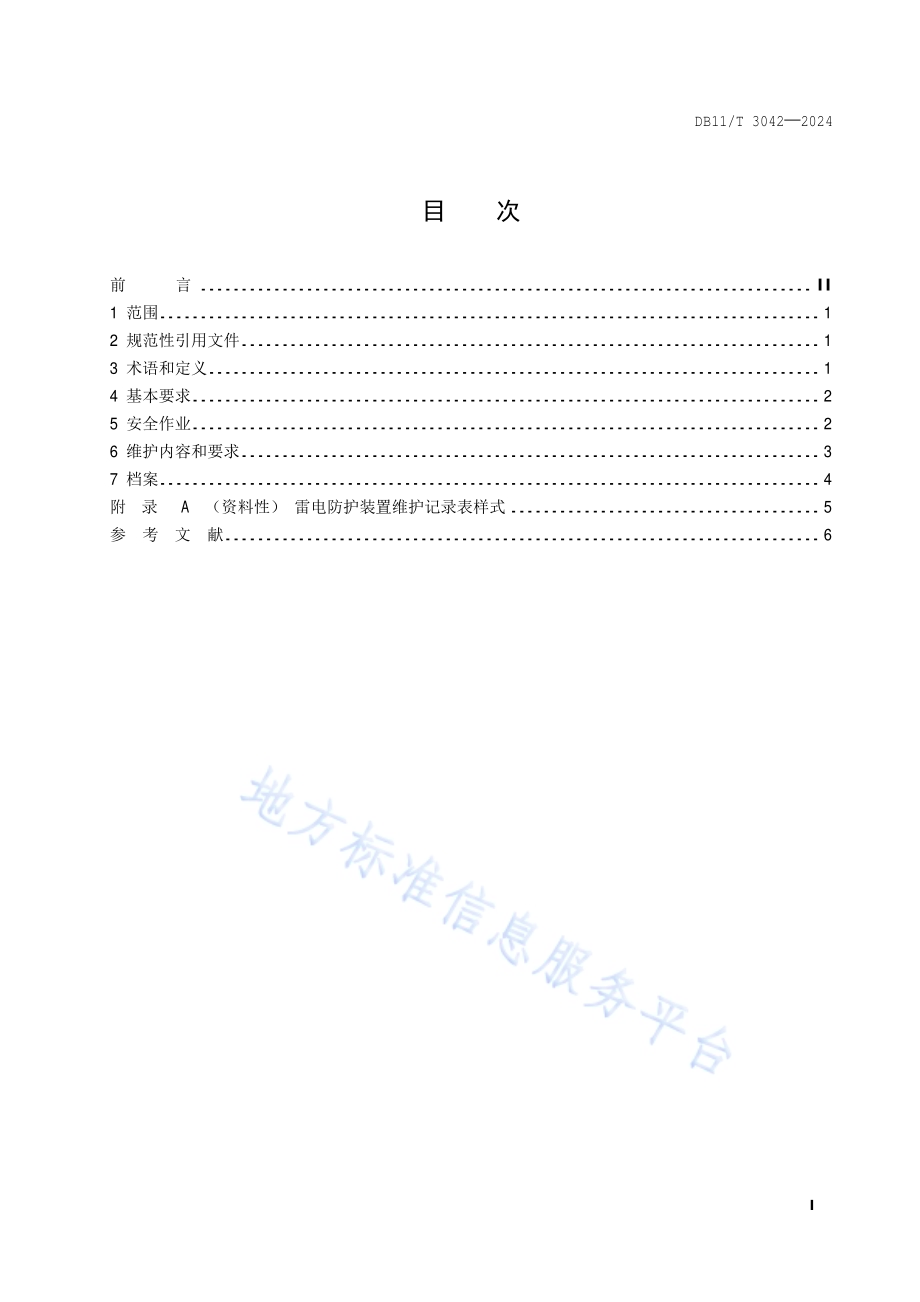

ICS 07.060 CCS A 40/49 DB 11 北京市地方标准 DB11/T 3042 2024 代替 DB11/T 1636 2019 雷电防护装置日常维护规范 Specification for routine maintenance of lightning protection systems 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 3042 2024 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.2 5 安全作业.2 6 维护内容和要求.3 7 档案.4 附录 A（资料性）雷电防护装置维护记录表样式.5 参考文献.6 DB11/T 3042 2024 II 前言 为推进京津冀协同发展战略实施，北京市市场监督管理局、天津市市场监督管理委员会、河北省市 场监督管理局共同组织制定本地方标准，在京津冀区域内适用，现予发布。本文件按照 GB/T 1.1 2020 标准 化工 作 导则第 1部分：标准 化 文件 的结构 和 起草 规 则的 规定 起草。本文件 代替 DB11/T 1636 2019，与 DB11/T 1636 2019相比，除结构调整 和 编辑 性 改动外，主 要 技 术 变化如下：a)更改了部分 术语（见 3.1、3.2、3.3、3.4、3.5、3.6，见 2019版 2.1、2.2、2.3、2.4、2.5、2.6）；b)删除了部分 术语（见 2019版 2.7）；c)增加了部分 术语（见 3.7）；d)增加了 管理 单位 制 度的 内容（见 4.1.1）；e)增加了 维护 单位 制 度的 内容（见 4.1.2）；f)将“人 员要求”更改 为“人 员”，并更改了相应的 内容（见 4.2，2019版 3.2）；g)将“设备 要求”更改 为“设备与工具”，并更改了相应的 内容（见 4.3，2019版 3.3）；h)删除了“安全要求”（见 2019版 3.4）；i)删除了“档案要求”（见 2019版 3.5）；j)增加了“维护 周期”（见 4.4）；k)删除了“一般 规定”（见 2019版 4.1）；l)增加了“安全作业”一章（见第 5章）；m)将“雷电防护装置 日常 维护 的具体 内容和要求”更改 为“雷电防护装置 日常 维护 的 内容和要求”，并更改了相应的 内容（见 表 1，2019版 表 1）；n)增加了“档案”一章（见第 7章）；o)更改了“附录 A”内容（见 附录 A，2019版 附录 A）。请注意 本文件 的某些 内容 可能涉及专利。本文件 的 发布 机构不承担识别专利的责任。本文件 由 北京市 气象 局 提出并归口。本文件 由 北京市 气象 局组织实施。本文件 起草单位：（北京组）北京市 气候中心、北京市 气象探测中心、北京市 通 雷防雷装置安全 检测 有限公司。（天津组）天津市 气象 灾害 防 御 技 术 中心。（河北组）河北省 气象 行政 技 术 服务 中心、沧州 天 祥 防雷 检测 有限公司。本文件 主 要 起草人：（北京组）李 如 箭、张磊、李 京 校、陈晓光、符琳、陈晨。（天津组）刘邕、周 燕川。（河北组）李小龙、冯鹤、郅 京 敏、孟震宝、黄炳辉、高松。本文件 及 其所 代替 文件 的 历次 版 本发布 情况 为：2019年首次 发布为 DB11/T 1636 2019；本 次 为 第一 次修订。DB11/T 3042 2024 1 雷电防护装置日常维护规范 1 范围 本文件规定 了 雷电防护装置 日常 维护 的 内容和要求。本文件适用 于已投入使 用 的 雷电防护装置 的日常 维护。2 规范性引用文件 本文件 没有 规范性引用文件。3 术语和定义 下 列 术语和定义适用 于 本文件。雷电防护装置 lightning protection system；LPS 防雷装置 用 来减小 雷 击建筑物造成 人 身伤害 和 物 理 损害 的整 个系统。注：LPS由外部 和内 部 雷电防护装置 两 部分构 成。来源：GB/T 21431-2023，3.1 接闪器 air-termination system 外部 LPS的 组 成 部分，用 于拦截 雷 击 的 金属 部 件。注：如 接闪杆、接闪带、接闪网或接闪线等。来源：GB/T 21431-2023，3.3 引下线 down-conductor system 外部 LPS的 组 成 部分，用 于 将 雷电 流从接闪器传 导 至接 地装置 的导体。来源：GB/T 21431-2023，3.4 接地装置 earth-termination system 外部 LPS的 组 成 部分，用 于 将 雷电 流传 导并 散入大 地 的导体。来源：GB/T 21431-2023，3.5 防雷等电位连接 lightning equipotential bonding；LEB 将分 开 的 诸 金属物 体 直 接 用 连 接 导体 或 经 电 涌保 护 器 连 接 到 防雷装置 上以 减 少 雷电 流 引发 的 电 位差。来源：GB/T 21431-2023，3.7 电涌保护器 surge protection device；SPD DB11/T 3042 2024 2 用 于限 制 瞬态过 电 压 和 泄放 电 涌 电 流 的 电 器。注 1：电 涌保 护 器至 少包含 一 个 非 线 性 的 元 件。注 2：SPD具 有 适 当 的 连 接 装置，是 一 个 装 配完 整的部 件。来源：GB/T 21431-2023，3.8 维护 maintenance 对 雷电防护装置 部 件进 行 检 查、防 腐、紧固连 接 件、更 换易 损 件、断点焊 接等，但 不改变 性 能 参 数的 活 动。4 基本要求 机构与制度要求 4.1.1 管理 单位应 明确 安全管理 负 责人，建 立 并 实施雷电防护装置 的 管理制 度，包括但 不 限于：安全 生产 责任 制；安全 生产 规 章 制 度；安全 巡查 制 度；资料档案管理制 度；应 急演练 制 度；意外 事 件 报告 和 处 理制 度。4.1.2 维护 单位应 配 备日常 维护 人 员，建 立 并 实施雷电防护装置 的 维护制 度，包括但 不 限于：安全作业规 程；作业 人 员 培训 制 度。人员 4.2.1 安全管理 负 责人应 熟悉 管 辖 范围内雷电防护装置 的 布 设 情况。4.2.2 日常 维护 人 员 应具备 雷电防护装置维护 的 基本 知 识，并 接 受 安全 及专 业 技 术 的 培训。设备与工具 4.3.1 维护 单位应 配 备 满足 日常 维护 需 要 的工具，包括但 不 限于：螺丝刀、扳手、老虎钳、锉刀、锤 子、验 电 笔、钢卷尺、万 用表 等。4.3.2 维护 单位应 配 备 安全防护用 具并 保证 其 在 有 效 使 用 期 限 内，包括但 不 限于：安全 帽、安全 带、绝缘手套、防护安全 鞋、防 毒面 具、防 静 电 服 装 等。维护周期 4.4.1 日常 维护 的周期 宜每月 一 次。4.4.2 雷电 活 动、建筑物 施 工、建筑物 周 边土 方施 工 过程 结 束后，宜 增加一 次 维护。5 安全作业 维护 单位应 制定 并 执 行 维护实施方案和 计划。日常 维护作业 时 维护 人不应 少 于 2人，人 员 操 作 时 应 正 确 佩戴 安全防护用 具。作业现场 应 采取 安全 措 施，包括 设 置围 挡 和安全标 识 等。DB11/T 3042 2024 3 进 行有限 空间、动 火 作业、临时 用电、高 处 作业 等 危险 作业 时，维护 人应 持 证上 岗 并应 办 理 审批后再 作业。作业 过程 中应 严格执 行 国家 和管理 单位 安全作业管理要求。遇 6级 大 风 及 以上、雷电 等 天 气 条 件 下应 停止室 外 作业。遇突 发 事 故时 应 按 应 急演练 制 度 实施。6 维护内容和要求 雷电防护装置 日常 维护内容和要求 见 表 1。表 1 雷电防护装置日常维护内容和要求 维护 项目 维护要求 维护内容 接闪器 接闪杆、接闪带、接闪网 无倒伏、变 形、移 位、断 裂 修 复 接闪杆、接闪带、接闪网 无锈蚀 除 锈刷漆 接闪杆、接闪带、接闪网 无捆绑 线 缆 拆 除 线 缆 接闪杆、接闪带、接闪网 无杂 物 遮盖 清 除 杂 物 引 下 线 引 下 线 无倒伏、变 形、移 位、断 裂 修 复 引 下 线 无锈蚀 除 锈刷漆 明 敷 引 下 线 上 无 附 着 其 他 电 气 线 路 拆 除 线 路 明 敷 引 下 线 与 附 近 其 他 电 气 线 路 的 距离，平 行 敷 设 时不应 小于 1 m，垂 直 交叉敷 设 时 不应 小于 0.3 m 按 原 样 恢复 明 敷 引 下 线 断 接 卡无 断开 修 复 引 下 线 与 接闪器、接 地装置 的 焊 接 处 无 断 裂 断开处焊 接，圆 钢 与 圆 钢、圆 钢 与 扁 钢的 搭 接 焊 长 度不 小于 圆 钢直 径 的 6倍，双面 施 焊；扁 钢 与 扁 钢 的 搭 接 焊 长 度不 小于 扁 钢 宽 度的 2倍，三 面 施 焊 外 露 引 下 线 距 地 面 2.7m以 下的 绝缘 层隔离无 损 坏 恢复 绝缘 层 引 下 线 护 栏、警 告 牌无 损 毁 或 丢失 更 换 或修 补 引 下 线 地 面上 1.7m至 地 面 下 0.3m保 护 套 管 无 损 坏 更 换保 护 套 管 接 地装置 人工 接 地装置 的 填 土无 沉陷 情况 按 原 样 恢复 接 地装置 无 断 裂 按 原 样 恢复 接 地装置 的 防 跨步 电 压 措 施 无 损 坏 按 原 样 恢复 防雷 等 电 位 连 接 屋 面 金属物、设备 金属 外 壳、金属线 槽 与 雷电防护装置之 间 连 接线 无 损 坏 或 缺 失 使 用 符 合 规范要求 的 规 格 材质 的 连 接 导体并 保证 有 效 电 气 连 接 连 接线接 头 无 松 动 进 行 紧固 楼顶 平 台 金属 管 接 口、金属线 槽 的 接 口、爆炸 和 火 灾 危险 场 所金属 管 线接 口 处连 接 导体 无 损 坏 或 缺 失 使 用 符 合 规范要求 的 规 格 材质 的 连 接 导体并 保证 有 效 电 气 连 接 电 涌保 护 器 电 源 电 涌保 护 器 过 电 流 保 护 器 正 常 且 处 于 闭合状 态 如出 现 断开 状 态 时 应 恢复 成 闭合状 态 外 观 无 局 部变 形、破 损，状 态 指示 器 显示 正 常 更 换 电 涌保 护 器 电 源 电 涌保 护 器 的外 壳 及 连 接线 无 过 热痕迹 更 换 电 涌保 护 器 及 连 接线 日常 维护 完 成 后，维护 人应 填写 维护记录表 并 签字，并及 时 上报 安全管理 负 责人，维护记录表参见 附录 A。DB11/T 3042 2024 4 7 档案 日常 维护 工 作档案 应 包括以 下 内容：雷电防护装置布 设 资料；雷电防护装置 日常 维护记录；雷电防护装置 的 定 期检测 报告 及整改意见。雷电防护装置 的日常 维护 工 作档案 保 管 期 限 应 至 少 为 2年。DB11/T 3042 2024 5 A A 附录 A（资料性）雷电防护装置维护记录表样式 雷电防护装置维护记录表样式 见 表 A.1。表 A.1 雷电防护装置维护记录表 管理 单位 维护场 所 地 址 建（构）筑物 名称 第 页 共 页 维护 项目 序 号 维护 对 象 位 置 是 否 完 好 问题描述 处 置 结 果 接闪器 1 楼顶 接闪带 楼顶（东、西、南、北）2 卫星 天 线接闪杆 楼顶卫星 天 线 引 下 线 1 明 敷 引 下 线 1 东南角 2 明 敷 引 下 线 2 接 地装置 1 接 地装置 楼（东、西、南、北）2 等 电 位 连 接 1 楼顶 设备 楼顶 空 调 室 外机 2 电 梯 间、中 控 室 1 号电 梯 电 磁屏蔽 1 信号 线线 缆 屏蔽层 机 房 2 架 空 线 屏蔽 层 1号楼 和 2号楼之 间 的 架 空 线 电 涌保 护 器 1 装 饰彩灯 等 配 电箱 SPD 配 电 箱（箱号）2 强 电 竖井 配 电 盘 负 1层 强 电 竖井 维护 单位 维护 人 维护 日期 DB11/T 3042 2024 6 参 考 文 献 1 GB/T 21431 建筑物 防雷装置 检测技 术规范 2 GB/T 32938 防雷装置 检测 服务 规范 3 GB 50057 建筑物 防雷 设 计 规范 4 GB 50343 建筑物 电 子 信息 系统 防雷 技 术规范 5 防雷 减灾 管理 办 法（中 国 气象 局 第 24号令）
