冷拌冷铺乳化沥青混合料技术规程DB11／T 2257-2024.pdf

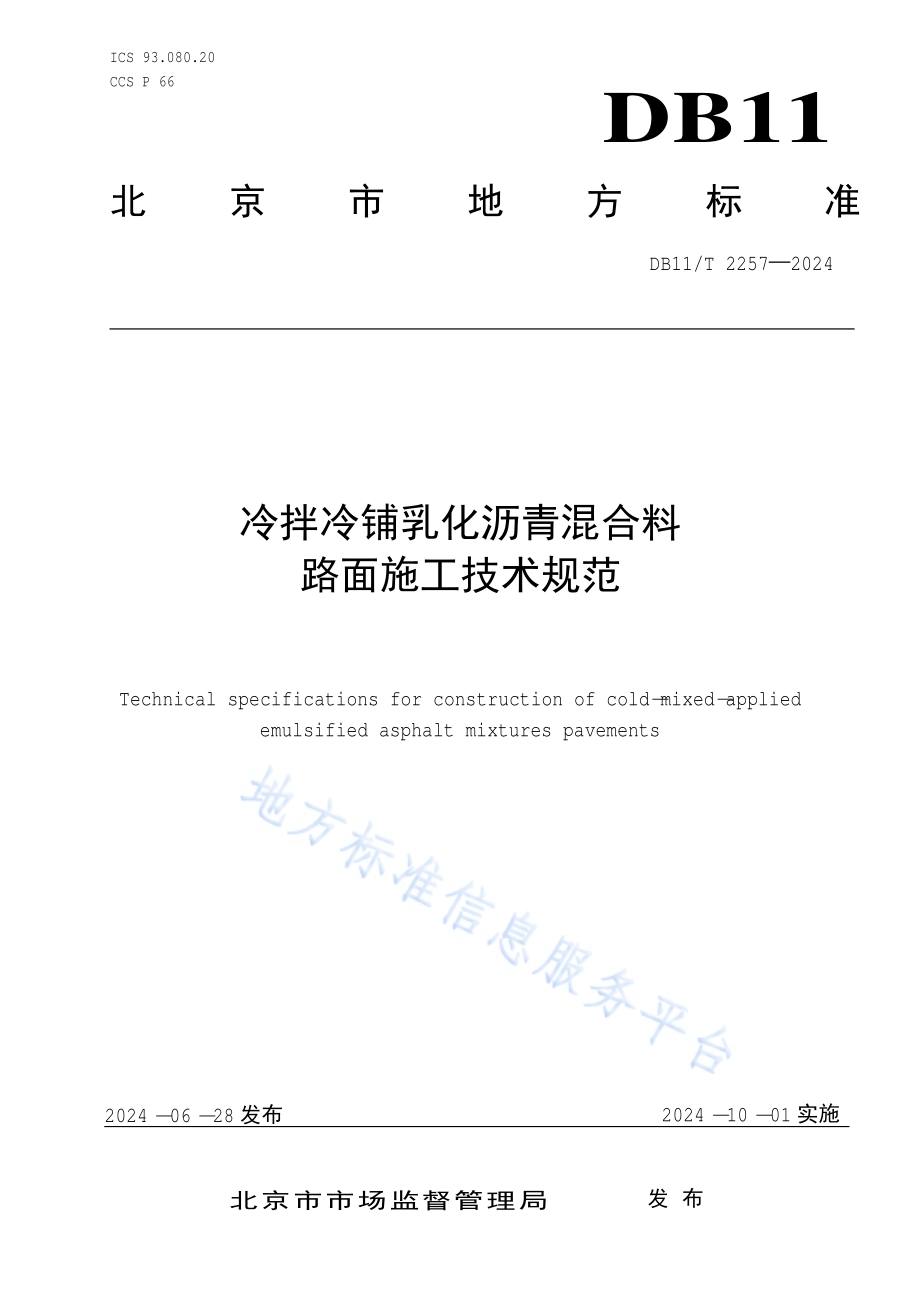

ICS 93.080.20 CCS P 66 DB11 北京市地方标准 DB11/T 2257 2024 冷拌冷铺乳化沥青混合料 路面施工技术规范 Technical specifications for construction of cold-mixed-applied emulsified asphalt mixtures pavements 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 2257 2024 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 材料.1 4.1 一般要求.2 4.2 冷拌乳化沥青.2 4.3 集料.2 4.4 填料.2 4.5 外掺水与水泥.2 5 配合比设计.3 5.1 一般规定.3 5.2 配合比设计.3 6 施工.4 6.1 一般规定.4 6.2 施工准备.4 6.3 拌和.4 6.4 运输.5 6.5 摊铺.5 6.6 压实.5 6.7 养生.5 6.8 试验段铺筑.6 7 质量管理与检查验收.6 7.1 一般规定.6 7.2 施工过程中材料质量管理与检查.6 7.3 施工过程中质量管理与检查.6 7.4 检查与验收.7 DB11/T 2257 2024 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件由北京市交通委员会提 出并归口。本文件由北京市交通委员会 组织 实施。本文件 主 要起草 单位：北京 建 筑 大学、北京 特希达 交通 勘察 设计 院有限公司、宁波建 工工程集 团有 限公司、北京市 政路桥 管理养 护 集 团有限公司、北京市 城 市 道路 养 护 管理中 心、北京 建 工 路桥 集 团有限公司、北京 路桥瑞 通养 护 中 心有限公司、河南 交 投商罗高速公路有限公司、河南 交 投固商高速公路有限公司、北京 路新 沥青 混凝土有限公司、北京市 政建 设集 团有限责任公司、北京 城建 集 团有限责任公司、北京 磐石建 设 监 理 有限责任公司、中交一 公局 集 团有限公司、北京 恒石道路科技 集 团有限公司。本文件 主 要起草 人：徐世法、蔡硕果、王海波、董海军、高维兵、段 动辉、葛金明、郭朝辉、郑伟、叶凯丰、任小遇、曹春柱、纪国睦、徐欣、杨扬、周先奉、贾海 宾、孟均、魏永峰、刘旎、曹 侃、王明涛、朱剑、刘英君、张强、付怀杰、杨 鹏 辉、耿晓轲、张 海 啸、周 佳贞、周叶 飞、解晓东、皮 海 涛、江 兴林、颜鹏 程、任 正 南、孙广站、周小 光、洪刚、范 立嘉、马昊天、王 少朋、宿利平、高 玉龙、徐 立廷、陆 海军、殷浩、李志刚、张日、马 文 倩、王 强、王 胜男、王 晓晓、王 羽佳、刘斌、胡益 先、刘晓晨、刘文 明、高 山、于 伟达、袁媛、肖英楠、郭 亚鑫、黄 金、王 腾、张晗、敖松、朱 建 东、孙晓 明、田腾龙、武子荐、王 浩。DB11/T 2257 2024 1 冷拌冷铺乳化沥青混合料路面施工技术规范 1 范围 本文件规定 了 冷拌冷铺乳化沥青 混 合料 路 面 施工的材料、配合比设计、施工、质量管理与检查验收的要求。本文件 适 用 于各等级 公路新 改 建 和养 护 工程的 路 面表面层 施工。2 规范性引用文件 下 列 文件中的 内容 通过文中的规范性引用 而 构 成 本文件 必不可 少 的 条款。其 中，注 日 期 的引用文件，仅该 日 期对应 的 版 本 适 用 于 本文件；不注 日 期 的引用文件，其最 新 版 本（包括所 有 的 修 改 单）适 用 于 本 文件。JTG E20 公路 工程沥青 及 沥青 混 合料试验规程 JTG E30 公路 工程水泥 及 水泥 混凝土 试验规程 JTG F40 公路 沥青 路 面 施工 技 术规范 JTG F80/1 公路 工程质量检验 评 定标准 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 冷拌乳化沥青 cold-mixed emulsified asphalt 可 与 常温矿 料拌和 形成 沥青 混 合料结构 层 的乳化沥青。3.2 冷拌冷铺乳化沥青混合料 cold-mixed-applied emulsified asphalt mixtures 冷拌乳化沥青与 常温矿 料拌和 形成 的沥青 混 合料。3.3 容留时间 reserved time 从 冷拌冷铺乳化沥青 混 合料拌和 完毕到 摊铺 后 冷拌乳化沥青 保持不破 乳的 最短时间。3.4 最早压实时间 the earliest compaction time 拌和结 束到其 强 度 达 到最早可 压实 技 术 指 标的 时间。3.5 最晚压实时间 the latest compaction time 拌和结 束到其 强 度 达 到最晚可 压实 技 术 指 标的 时间。4 材料 DB11/T 2257 2024 2 4.1 一般要求 4.1.1 原 材料 到场后，应 按规定 进行储存 与管理，不同 料 源、品种、规 格 的集料 不应 混 杂堆放。4.1.2 冷拌冷铺乳化沥青 混 合料中的 各 种原 材料运 至现场后应取样进行 质量检验，合 格后方可使 用。4.2 冷拌乳化沥青 4.2.1 宜选择 70#A级 道路石 油 沥青生 产 冷拌乳化沥青，其 技 术 指 标 应符 合 JTG F40要求。4.2.2 宜选择 SBS或 SBR作 为 冷拌乳化沥青的 改 性 剂。4.2.3 冷拌乳化沥青 技 术 指 标 应符 合 表 1的要求。表 1 冷拌乳化沥青技术指标 测 试 项目 指 标 试验 方 法 破 乳 速 度 慢裂 JTG E20-T0658 粒 子 电荷 阳离 子（+）JTG E20-T0653 恩格拉粘度 E25 628 JTG E20-T0622 筛上残留 物（1.18mm筛）（%）0.05 JTG E20-T0652 蒸发 残留 物 固 含 量（%）62 JTG E20-T0651 25 针入 度（0.1mm）45150 JTG E20-T0604 5 延 度（5cm/min，cm）35 JTG E20-T0605 25 粘 韧 性（500mm/min，N m）10 JTG E20-T0624 25 韧 性（500mm/min，N m）5 JTG E20-T0624 与 粗 集料的 粘 附 性（裹覆 面 积）2/3 JTG E20-T0654 与 粗、细 粒 式 集料拌和试验 均 匀 JTG E20-T 0659 1d 储存 稳 定性（%）1 JTG E20-T0655 5d 储存 稳 定性（%）5 JTG E20-T0655 4.2.4 冷拌乳化沥青的 储存温度宜 在 5 60。4.3 集料 4.3.1 粗 集料 技 术 指 标 应符 合 JTG F40要求。4.3.2 细 集料 砂当 量要求 为不 小 于 65%，其 余 技 术 指 标 均 应符 合 JTG F40要求。4.4 填料 4.4.1 填料 应符 合 JTG F40要求。4.5 外掺水与水泥 4.5.1 饮 用水 可 直接 用 于 生 产 冷拌冷铺乳化沥青 混 合料，非饮 用水用 于 生 产 混 合料 时，不应 含 有 油 污、泥 土 和 其 他 有 害 杂 质，且 应 经 试验验 证 不 影响 产品 性 能 和工程质量，其 用量 应 根据 现场 集料的 含 水 率 和混 合料试验 确 定。4.5.2 冷拌冷铺乳化沥青 混 合料 所 用水泥 宜为 普 通 硅酸盐 水泥，其 技 术 指 标 参见 表 2。DB11/T 2257 2024 3 表 2 水泥技术指标 测 试 项目 指 标 试验 方 法 比 表面 积（m2/kg）300 JTG E30-T0504 安 定性（试 饼 法）合 格 JTG E30-T0505 初 凝 时间（min）45 JTG E30-T0505 终 凝 时间（min）600 JTG E30-T0505 4.5.3 水泥用量 应 由 混 合料配合比试验 确 定。5 配合比设计 5.1 一般规定 5.1.1 矿 料 级 配 应 满足 表 3的要求。表 3 矿料级配表 级 配 类型 通过 下 列筛 孔（mm）的质量 百 分 率（%）19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 AC-16 100 90100 7692 6080 3462 2048 1336 926 718 514 48 AC-13 100 90100 6885 3868 2450 1538 1028 720 515 48 AC-10 100 90100 4575 3058 2044 1332 923 616 48 5.2 配合比设计 5.2.1 冷拌冷铺乳化沥青 混 合料的配合比设计 采 用 马 歇尔 设计 方 法，宜 采 用 以 下 步骤 进行 设计。a）冷拌冷铺乳化沥青 混 合料的 容留时间应 根据 运 距、施工 条 件 等 因素综 合 确 定 并 满足 表 4的要求；表 4 冷拌冷铺乳化沥青混合料的容留时间 测 试 项目 运 距（km）30 3050 50 容留时间（min）180 210 240 b）按 表 5选取 外掺水、水泥和乳化沥青的 初始 用量；表 5 冷拌冷铺乳化沥青混合料配合比用量 级 配 类型 外掺水用量（%）水泥用量（%）乳化沥青的 初始 用量（%）AC-16 1.01.5 1.02.0 7.0 AC-13 1.02.0 1.02.0 7.5 AC-10 1.52.5 1.02.0 7.8 DB11/T 2257 2024 4 c）根据 温度 等 环境因素，结合 混 合料的 裹附状态 及 和 易 性，选 定外掺水和水泥用量。按照 表 5的冷拌乳化沥青 初始 用量 为 中 值，按 0.5%的 间 隔 取 5个 不同 的乳化沥青用量分 别 成 型 马 歇尔 试件；d）用沥青 混 合料 搅 拌 机在 常温 下 进行 混 合料拌和，各 档 集料、水泥和水拌和 45s，再加入 冷拌乳化沥青拌和 45s；e）采 用 二次击 实 方 法 成 型 马 歇尔 试件，第一 次采 用 双 面 击 实 50次，击 实 后 在室 内放 置 2h，再 进行第 二次双 面 击 实 25次。成 型 的 马 歇尔 试件 在室 内 静置 24h后，放 入 90烘箱 养生 48h；f）对 养生 完成后 的试件，测 定 其 空隙率、毛体 积 相 对 密 度、矿 料 间 隙率、饱 和 度、马 歇尔稳 定 度及 流 值，按照 JTG F40 2004附 录 B中 热 拌沥青 混 合料 最 佳 油 石 比的 确 定 方 法 得 到 冷拌乳化沥青 最 佳 用量；g）对最 佳 冷拌乳化沥青用量 下 的 混 合料试件 进行 路 用性 能 检验。5.2.2 冷拌冷铺乳化沥青 混 合料的 技 术 指 标 应符 合 表 6要求。表 6 冷拌冷铺乳化沥青混合料技术指标 测 试 项目 指 标 试验 方 法 空隙率（%）3.56.0 JTG E20-T0705 稳 定 度（kN）7.0 JTG E20-T0709 浸 水 马 歇尔 残留 稳 定 度（%）80 JTG E20-T0709 冻融劈 裂残留 强 度 比（%）75 JTG E20-T0729 动 稳 定 度（次/mm）5000 JTG E20-T0719-10 劈 裂 强 度（MPa）1.5 JTG E20-T0729 5.2.3 冷拌冷铺乳化沥青 混 合料的 目 标配合比设计、生 产 配合比设计和生 产 配合比验 证 应符 合 JTG F40的 有 关 规定。6 施工 6.1 一般规定 6.1.1 冷拌冷铺乳化沥青 混 合料的施工 应符 合 JTG F40的 有 关 要求。6.1.2 冷拌冷铺乳化沥青 混 合料施工前 应 铺筑试验段。6.1.3 冷拌冷铺乳化沥青 混 合料摊铺的 最 低气 温不应 低 于 10。6.2 施工准备 6.2.1 冷拌冷铺乳化沥青 混 合料铺筑前，应 严 格 检查 下 承 层 质量，下 承 层 顶 面 应 干燥、清洁、无碎 石、杂 物 等，对 有 污 染 部 位 应 提前 处 理。6.2.2 正 式 施工前 应 准备 好 拌和、运输、摊铺、压实 等 过程 所 需 的设备，并 进行必 要的 校 验工作。6.3 拌和 DB11/T 2257 2024 5 6.3.1 拌和设备 应 具 备配料 装 置、输料 装 置、供 水 装 置、搅 拌 机 等 工作 装 置。冷料 仓 的 数 量 应 满足 配 合比 需 要。6.3.2 应 精 确 计量配料。粗细 集料的计量 误差 范围 为 1.5%，水泥、矿 粉、冷拌乳化沥青 及 外掺水的计量 误差 范围 为 0.5%。6.3.3 冷拌冷铺乳化沥青 混 合料的拌和 宜 先 对 各 档 集料、水泥和水 在 常温 下 拌和 10s15s，再加入 冷 拌乳化沥青拌和 20s25s。6.3.4 拌和 时 要 注 意 检查冷拌乳化沥青 对矿 料的 裹覆 效 果、混 合料的 均 匀 性 以 及 施工和 易 性，随 时 观 察 拌和 状态，如 发 现 混 合料 有 花白、离 析 等 异 常现 象，应 作 废 料 处 理 并 及时 予 以 纠 正。6.4 运输 6.4.1 运料 车 运输 混 合料 宜 采 用 苫布 覆 盖，防雨、防 污 染、防 水分 蒸发。6.5 摊铺 6.5.1 冷拌冷铺乳化沥青 混 合料 应 在 容留时间 前摊铺，并 应符 合 JTG F40的 有 关 要求。6.5.2 冷拌冷铺乳化沥青 混 合料 应 采 用摊铺 机 进行 摊铺，熨 平 板 不 需 要 加 热。摊铺 速 度应 根据 拌和 机 的 产 能、施工 机 械 配 套情况 以 及 摊铺 厚 度、摊铺 宽 度，按 2 m/min4 m/min摊铺，做 到 缓 慢、均 匀、不 间 断地 摊铺。6.6 压实 6.6.1 冷拌冷铺乳化沥青 混 合料的压实 时间应 根据 水泥外掺量 以 及 养生 温度、运 距 等 因素综 合 确 定，最早 压实 时间 和 最晚 压实 时间宜 参见 表 7。表 7 不同工况条件下混合料最早压实时间和最晚压实时间 温度（）水泥外掺量（%）最早 压实 时间（h）最晚 压实 时间（h）520 1.52.0 5 10 2030 1.21.5 4 8 30 1.01.2 3 6 6.6.2 冷拌冷铺乳化沥青 混 合料的 碾 压分 初 压、复 压和 终 压 三 个 阶 段。初 压 采 用 静 压 方 式，应 在 最早压实 时间 之 后 开 始，采 用 13吨左右 的 钢轮 压 路 机 碾 压 2遍 4遍；复 压 采 用 25吨左右 的 胶轮 压 路 机 碾 压 2遍；终 压 采 用 13吨钢轮 压 路 机静 压 2遍，应 在 最晚 压实 时间 之 前结 束。碾 压设备 及 工 艺 应 根据 试验 路 铺筑试验结 果 确 定。6.6.3 超 高 或 大 纵坡 路 段施工，应 由 低处向 高 处区域逐 步 进行 碾 压。6.7 养生 6.7.1 不同温度及 摊铺 厚 度条 件 下 的 混 合料养生 时间应 满足 表 8的要求。在 养生 期间不应 有 机 动 车辆在 其 表面 上 作 业。DB11/T 2257 2024 6 表 8不同温度及摊铺厚度条件下的混合料养生时间 温度（）养生 时间（天）摊铺 层 厚 度为 2cm 摊铺 层 厚 度为 4cm 520 4 5 2030 3 4 30 2 3 6.8 试 验段 铺 筑 6.8.1 冷拌冷铺乳化沥青 混 合料 在 施工前 应 铺筑试验段。试验段的 长 度宜不 小 于 200 m。6.8.2 试验段铺筑 应包括 下 列 试验 内容：a)各 种 施工 机 械 的 类型、数 量 及 组 合 方 式 是否匹 配；b)拌和工 艺 和拌和 效 果；c)摊铺、压实工 艺，松 铺 系 数 等；d)验 证 混 合料生 产 配合比设计，提 出 生 产 用的标准配合比和 最 佳 乳化沥青用量；e)混 合料养生 时间及 开 放 交通 时间；f)检 测 试验段的 摩擦系 数 和 渗 水 系 数。7 质 量管理与 检查验收 7.1 一般规定 冷拌冷铺乳化沥青 混 合料施工 应 根据 全 面 质量管理的要求，建 立 健全 有 效 的质量 保 证 体 系，对 施工各 工 序 的质量 进行 检查 评 定，达 到 规定的质量标准，确 保 施工质量的 稳 定性。7.2 施工 过程中 材料 质 量管理与 检查 在 冷拌冷铺乳化沥青 混 合料施工过程中，原 材料质量检 测 结 果 应 满足 本规范 及 JTG F40中材料的 技 术要求。7.3 施工 过程中质 量管理与 检查 冷拌冷铺乳化沥青 混 合料施工过程中的质量 控制 标准 应符 合 表 9的要求。表 9 冷拌冷铺乳化沥青混合料施工 过程中 的 质 量 控制 标准 检查 项目 质量要求 或 允许偏 差 检查 频 率 检 测方 法 混 合料外 观 应 拌和 均 匀，无 离 析，无花白 料 随 时 目测 乳化沥青用量（油 石 比，%）设计 值 0.3 每 3个 工作 日 1次，或 发 现 异 常时 实 际 乳化沥青用量与 总 集料 数 量，总 量检验 水泥用量（%）设计 值 0.3 实 际 水泥用量与 总 集料 数 量，总 量检验 稳 定 度（kN）7.0 室 内 试验 成 型，每 工作 日 1次 JTG E20-T0709 浸 水 马 歇尔 残留 稳 定 度（%）80 JTG E20-T0709 冻融劈 裂残留 强 度 比（%）75 JTG E20-T0729 动 稳 定 度（次/mm）5000 JTG E20-T0719-10 劈 裂 强 度（MPa）1.5 JTG E20-T0729 压实 度（%）试验 室 标准 密 度 的 96%最 大 理 论 密 度 的 92%每 车 道 每 公 里 检查 1点 T0924、T0922 DB11/T 2257 2024 7 7.4 检查 与 验收 冷拌冷铺乳化沥青 混 合料 路 面 检查与验收 阶 段的质量 控制 要求按照 JTG F80/1执 行。_
