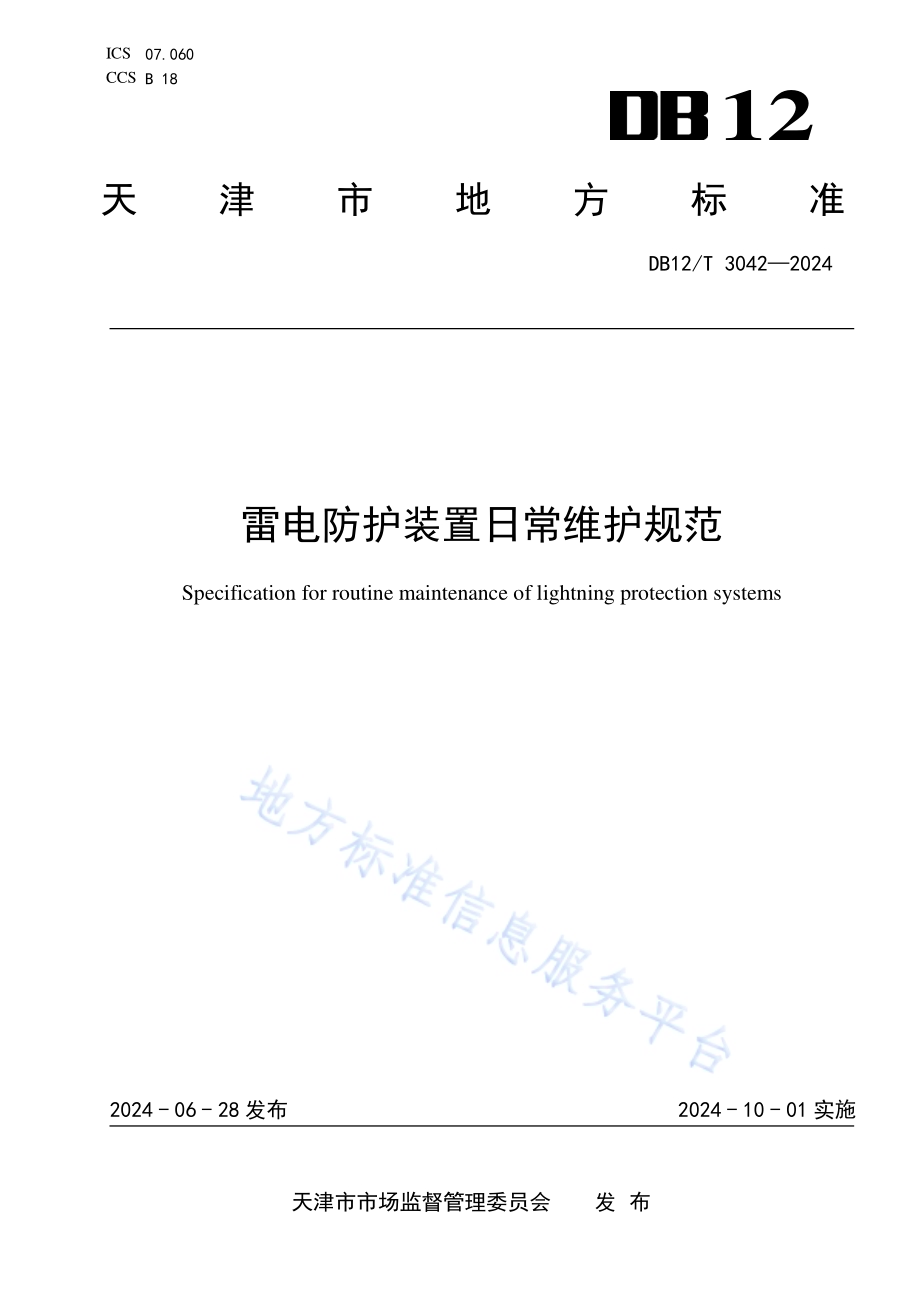

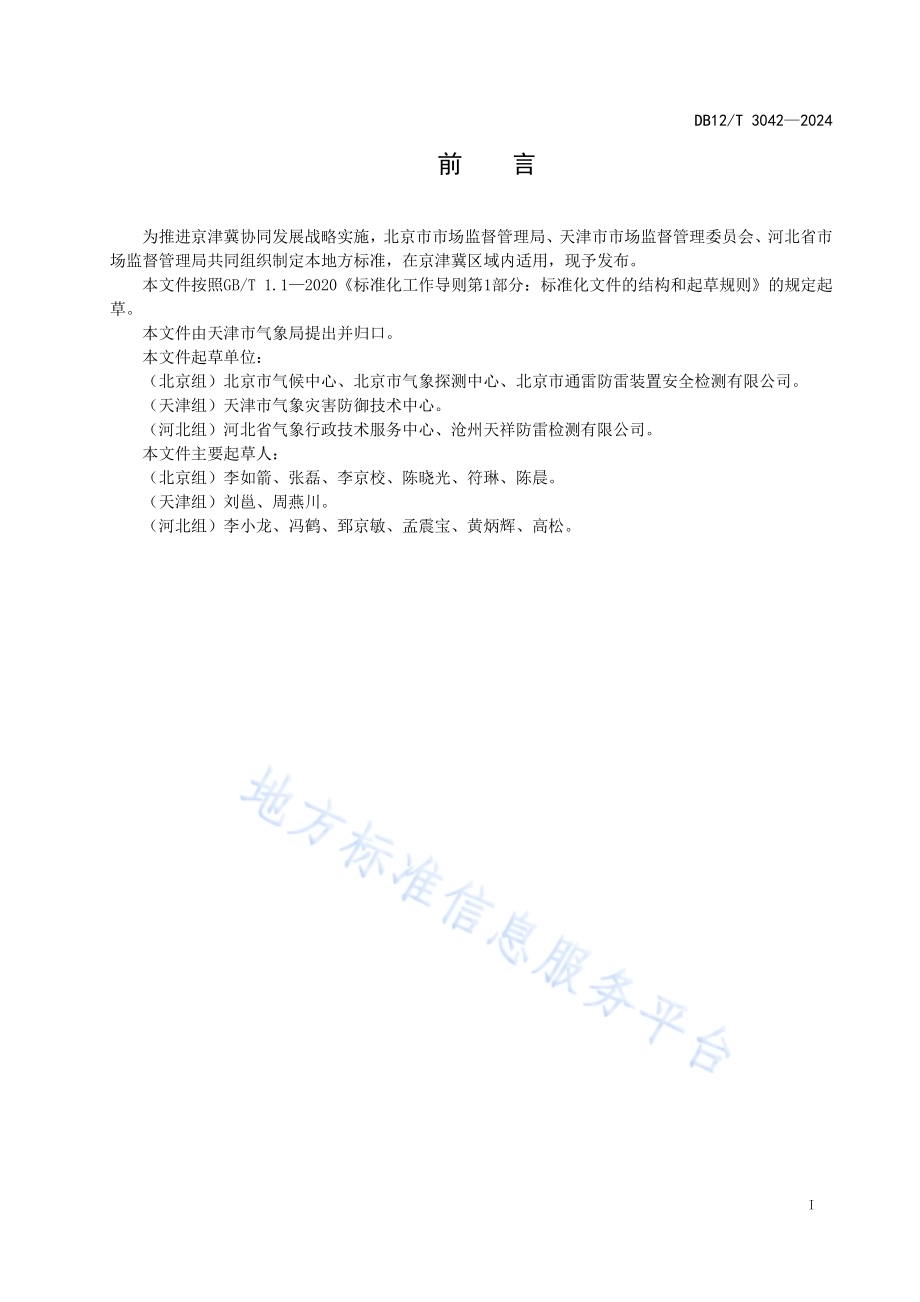

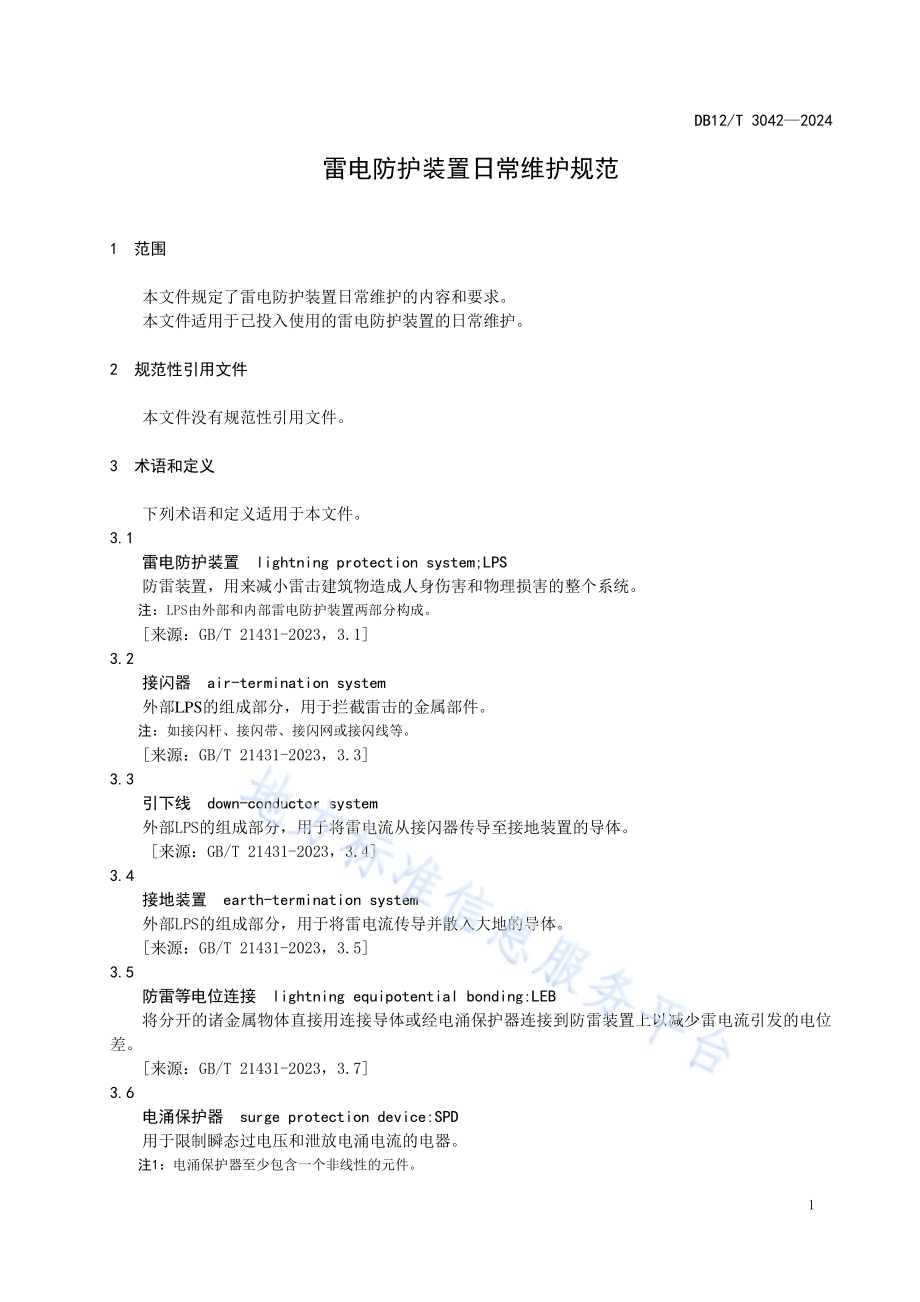

ICS 07.060 CCS B 18 12 天津市地方标准 DB12/T 3042 2024 雷电防护 装置日常 维护规范 Specification for routine maintenance of lightning protection systems 2024-06-28 发布 2024-10-01 实施 天津 市市 场监督 管 理委员会 发 布 DB12/T 3042 2024 I 前 言 为推进 京津 冀协 同发 展战 略实施，北京 市市 场监 督 管理局、天津 市市 场监 督 管理委 员会、河北 省市场监督 管理 局共 同组 织制 定本地 方标 准，在京 津冀 区域内 适用，现 予发 布。本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1部 分：标 准化文 件的 结构和 起草规 则的 规定 起草。本文件 由天 津市 气象 局提 出并归 口。本文件 起草 单位：（北京 组）北京 市气 候中 心、北 京市 气象 探测 中心、北京 市通 雷防 雷装 置安 全检测 有限 公司。（天津 组）天津 市气 象灾 害防御 技术 中心。（河北 组）河北 省气 象行 政技术 服务 中心、沧 州天 祥防雷 检测 有限 公司。本文件 主要 起草 人：（北京 组）李如 箭、张磊、李京 校、陈晓 光、符琳、陈晨。（天津 组）刘邕、周 燕川。（河北 组）李小 龙、冯鹤、郅京 敏、孟震 宝、黄炳 辉、高 松。DB12/T 3042 2024 1 雷 电防护 装置日常 维护规 范 1 范围 本文件 规定 了雷 电防 护装 置日常 维护 的内 容和 要求。本文件 适用 于已 投入 使用 的雷电 防护 装置 的日 常维 护。2 规范性 引用 文件 本文件 没有 规范 性引 用文 件。3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 雷电防 护装 置 lightning protection system;LPS 防雷装置，用来 减小 雷击 建筑物 造成 人身 伤害 和物 理 损害 的整 个系 统。注：LPS由外部和内部 雷电防护装置 两 部分构成。来源：GB/T 21431-2023，3.1 3.2 接闪器 air-termination system 外部LPS 的组 成部 分，用 于拦截 雷击 的金 属部 件。注：如接闪杆、接闪带、接闪网 或接闪线等。来源：GB/T 21431-2023，3.3 3.3 引下线 down-conductor system 外部LPS 的 组成 部分，用 于 将雷电 流从 接闪 器传 导至 接地装 置的 导体。来源：GB/T 21431-2023，3.4 3.4 接地装 置 earth-termination system 外部LPS 的 组成 部分，用 于 将雷电 流传 导并 散入 大地 的导体。来源：GB/T 21431-2023，3.5 3.5 防雷等 电位 连接 lightning equipotential bonding:LEB 将 分 开 的诸 金 属物 体 直接用 连 接 导体 或 经电 涌 保护器 连 接 到防 雷 装置 上 以减少 雷 电 流引 发 的电 位差。来源：GB/T 21431-2023，3.7 3.6 电涌保 护器 surge protection device:SPD 用于限 制瞬 态过 电压 和泄 放 电涌 电流 的电 器。注1：电涌保护器至少包含 一个非线性的元件。DB12/T 3042 2024 2 注2：SPD具有适当的连接装置，是一 个装配完整的部件。来源：GB/T 21431-2023，3.8 3.7 维护 maintenance 对雷电 防护 装置 部件 进行 检查、防腐、紧 固连 接件、更换 易损 件、断 点 焊接 等，但 不改 变性 能 参 数的活动。4 基本要 求 机构 与 制度 要求 4.1 4.1.1 管理单位 应 明确 安全 管理 负责人，建 立并 实施 雷电 防护装 置的 管理 制度，包 括但不 限于：安全生 产责 任制；安全生 产规 章制 度；安全巡查 制 度；资料档 案 管 理制 度；应急演 练制 度；意外事 件报 告和 处理 制度。4.1.2 维护单 位应 配备 日常 维护 人员，建立 并实 施雷电 防 护装置 的 维 护制 度，包括 但不限 于：安全作 业规 程；作业人 员培 训制 度。人员 4.2 4.2.1 安全管理 负 责人 应熟 悉 管 辖范围 内雷 电防 护装 置的 布设情 况。4.2.2 日常维 护人 员应 具备 雷电 防护装 置维 护的 基本 知识，并接 受安 全及 专业 技术 的培训。设备 与 工具 4.3 4.3.1 维护单 位应配 备满 足日常 维护需 要的工 具，包括但 不限于：螺丝 刀、扳手、老虎钳、锉刀、锤子、验 电笔、钢 卷尺、万 用表等。4.3.2 维护单 位应配 备安 全防护 用具并 保证其 在有 效使用 期限内，包括 但不 限于：安全帽、安全 带、绝缘手 套、防护 安全 鞋、防毒面 具、防静 电服 装等。维护周期 4.4 4.4.1 日常维 护的 周期 宜每 月一 次。4.4.2 雷电活 动、建筑 物施 工、建筑物 周边 土方 施工 过程 结束后，宜 增加 一次 维护。5 安全作业 维护 单 位应 制定 并执 行维护 实施 方案 和计 划。5.1 日常维 护作 业时 维护 人不 应少 于2 人，人 员操 作时 应正确 佩戴 安全 防护 用具。5.2 作业现 场应 采取 安 全 措施，包括 设置 围挡 和安 全标 识 等。5.3 进行有 限空间、动 火作业、临时 用电、高处 作业等 危险作 业时，维护 人 应持 证上岗 并 应办 理 审 批 5.4 后再作 业。作业 过程 中应 严格执 行国 家和 管理 单位 安全 作 业管 理要求。DB12/T 3042 2024 3 遇6 级 大风 及以 上、雷电 等天气 条件 下 应 停止 室外 作业。5.5 遇 突发 事故 时应 按应 急演 练制度 实施。5.6 6 维护内 容和 要求 雷电防 护装 置日 常维 护内容 和要求 见表 1。6.1 表1 雷电防 护装 置日 常维 护内 容和要求 维护项目 维护要求 维护内容 接闪器 接闪杆、接闪带、接闪网无倒伏、变形、移位、断裂 修复 接闪杆、接闪带、接闪网无锈蚀 除锈刷漆 接闪杆、接闪带、接闪网 无捆绑线缆 拆除线缆 接闪杆、接闪带、接闪网无杂物遮盖 清除杂物 引下线 引下线 无倒伏、变形、移位、断裂 修复 引下线无锈蚀 除锈刷漆 明敷引下线上 无附着其他电气线路 拆除线路 明敷引下线与附近其他电气线路的距离，平行敷设时不应小于1 m，垂直交叉敷设时不 应小于0.3 m 按原样恢复 明敷 引下线断接卡无断开 修复 引下线与接闪器、接地装置的焊接处无断裂 断开处焊接，圆 钢 与 圆 钢、圆 钢 与 扁 钢的搭接焊长度 不小于圆钢直径的6 倍，双面施焊；扁钢与扁钢的搭接焊 长度不小于扁钢宽度的2 倍，三面施焊 外露 引下线距地面2.7m 以下的 绝缘层隔离无损坏 恢复绝缘层 引下线 护栏、警告牌无损毁或丢失 更换或修补 引下线 地面上1.7m 至地面下0.3m 保护 套管无损坏 更换保护套管 接地装置 人工接地装置的填土 无沉陷情况 按原样恢复 接地装置 无断裂 按原样恢复 接地装置的防跨步电压措施无损坏 按原样恢复 防雷等电位 连接 屋面金属物、设备金属外壳、金 属线槽与 雷电防护装置之间连接线 无损坏或缺失 使用符合规范要求的规格材 质 的 连接导体并保证 有效电气连接 连接线接头 无松动 进行紧固 楼顶平台金属 管接口、金属线槽的接口、爆炸和火灾 危险场所 金属管线接口处连接导体无损坏 或缺失 使用符合规范要求的规格材 质 的 连接导体并保证 有效电气连接 电涌保护器 电源电涌保护器 过电流保护器正常且处于闭合状态 如出现断开状态时应恢复成闭合状态 外观 无局部变形、破损，状态指示器显示 正常 更换电涌保护器 电源电涌保护器的外壳及连接线无过热痕迹 更换电涌 保护器及连接线 日常维 护完成 后，维护人 应填写 维护记 录表 并签字，并及 时上报 安全 管理负 责人，维护记 录 表 参 6.2 见附 录A。7 档案 DB12/T 3042 2024 4 日常维 护工 作档 案应 包括 以下内 容：7.1 雷电防 护装 置 布 设资 料；雷电防 护装 置日 常维 护记 录；雷电防 护装 置 的 定期 检测 报告 及 整改 意见。雷电防 护装 置的 日常 维护 工作档 案 保 管期 限 应 至少 为2 年。7.2 DB12/T 3042 2024 5 A A 附录A（资料 性）雷电防 护装 置维 护记 录表 样式 雷电防 护装 置维 护记 录表 样式见 表A.1。表A.1 雷电防 护装 置维 护 记 录表 管理单位 维护场所 地址 建（构）筑物名称 第 页 共 页 维护项目 序号 维护对象 位置 是否完好 问题描述 处置结果 接闪器 1 楼顶接闪带 楼顶（东、西、南、北）2 卫星天线接闪杆 楼顶卫星天线 引下线 1 明敷引下线 1 东南角 2 明敷引下线 2 接地装置 1 接地装置 楼（东、西、南、北）2 等电位连接 1 楼顶 设备 楼顶空调室外机 2 电梯间、中控室 1 号电梯 电磁屏蔽 1 信号线 线缆屏蔽层 机房 2 架空线屏蔽层 1 号楼和2 号楼之间的架空线 电涌保护器 1 装 饰 彩 灯 等 配电箱SPD 配电箱（箱 号）2 强电竖井配电盘 负 1 层强电竖井 维护 单位 维护人 维护日期 DB12/T 3042 2024 6 参考文 献 1 GB/T 21431 建 筑物 防 雷装置 检测 技术 规范 2 GB/T 32938 防雷 装 置 检测服 务规 范 3 GB 50057 建筑 物防 雷 设计规 范 4 GB 50343 建筑 物 电 子 信息系统 防雷 技 术规 范 5 防雷 减灾 管理 办法（中 国气 象局 第24 号令）
