机井报废与无害化处理技术规程DB13／T 5955-2024.pdf

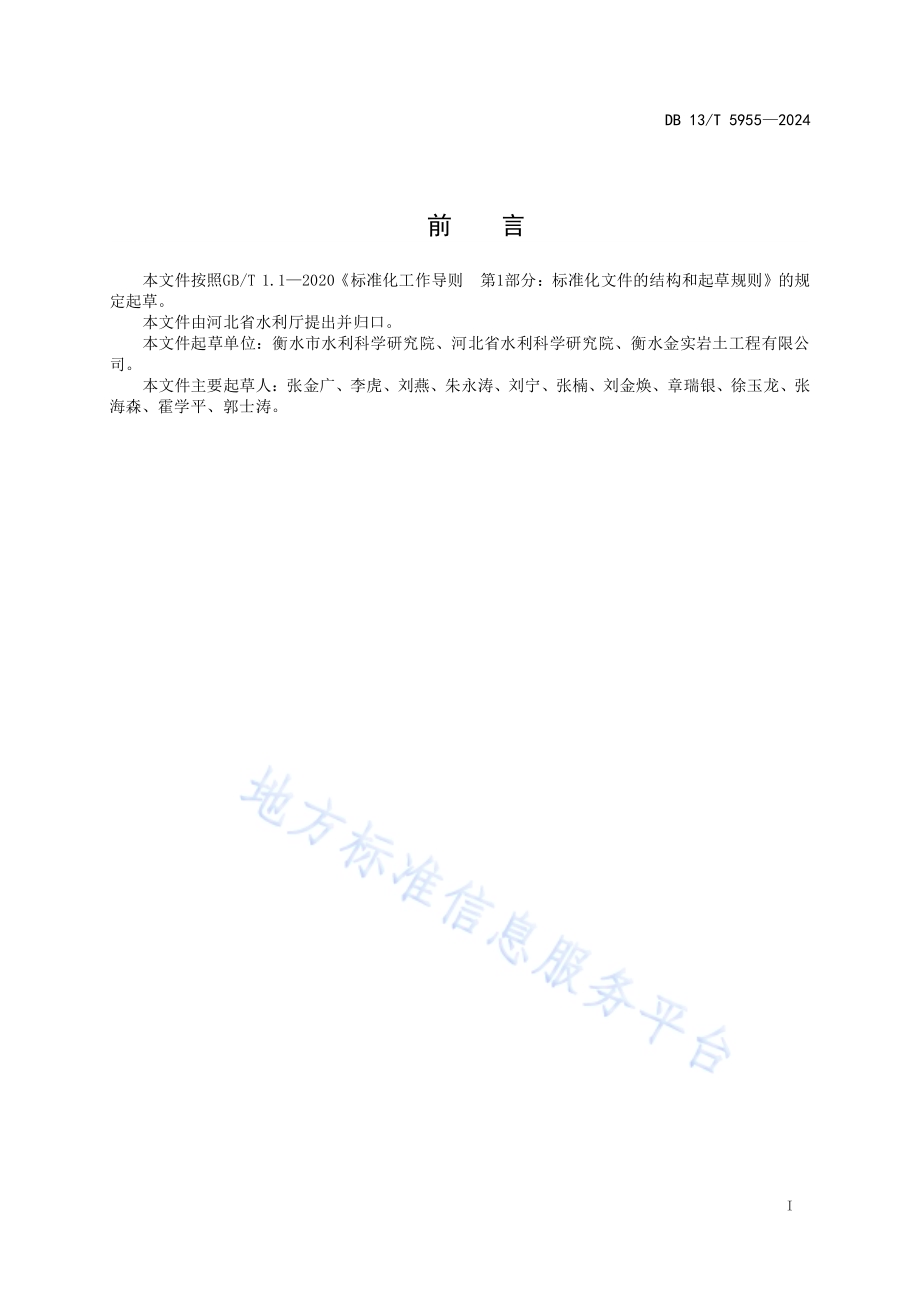

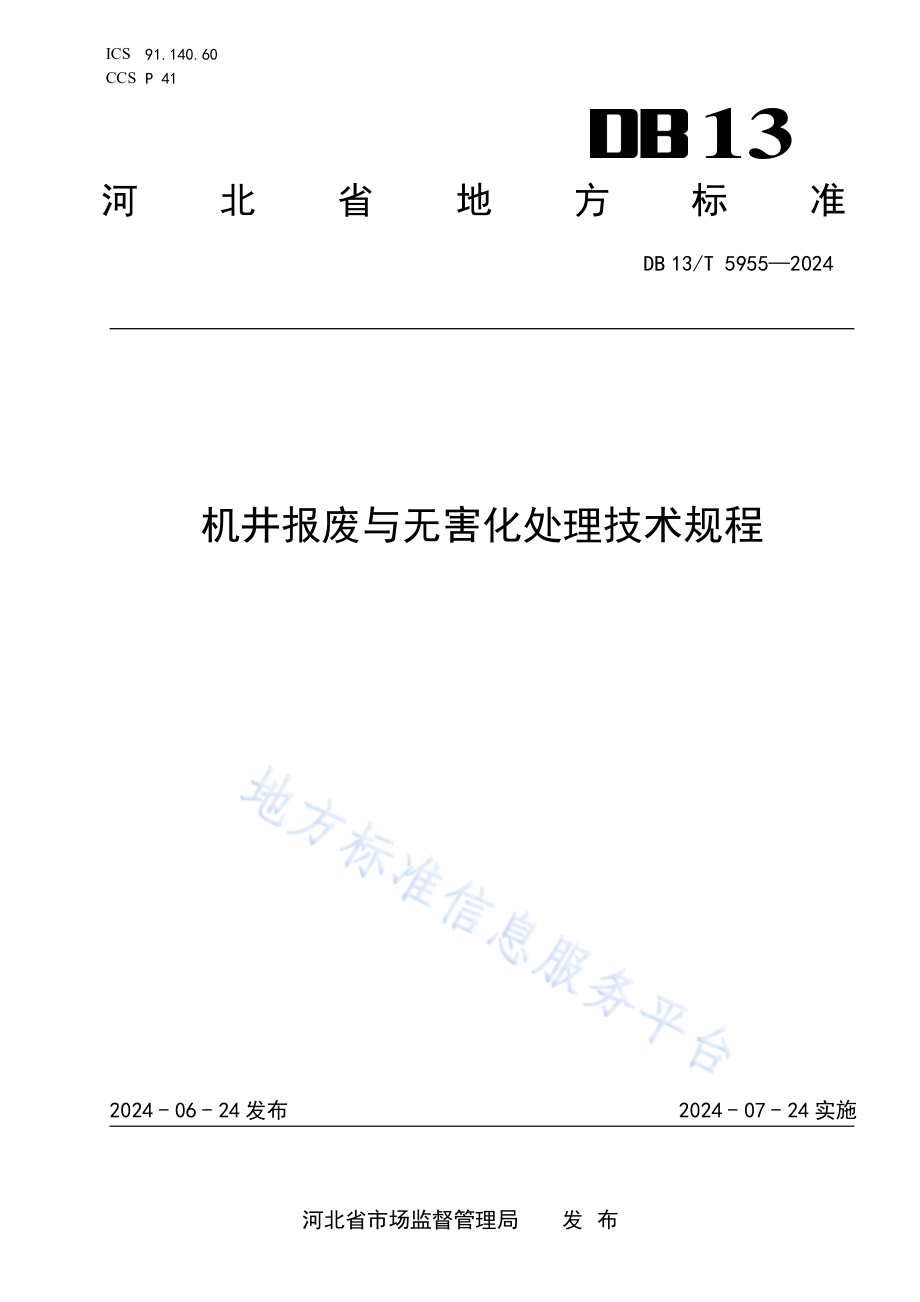

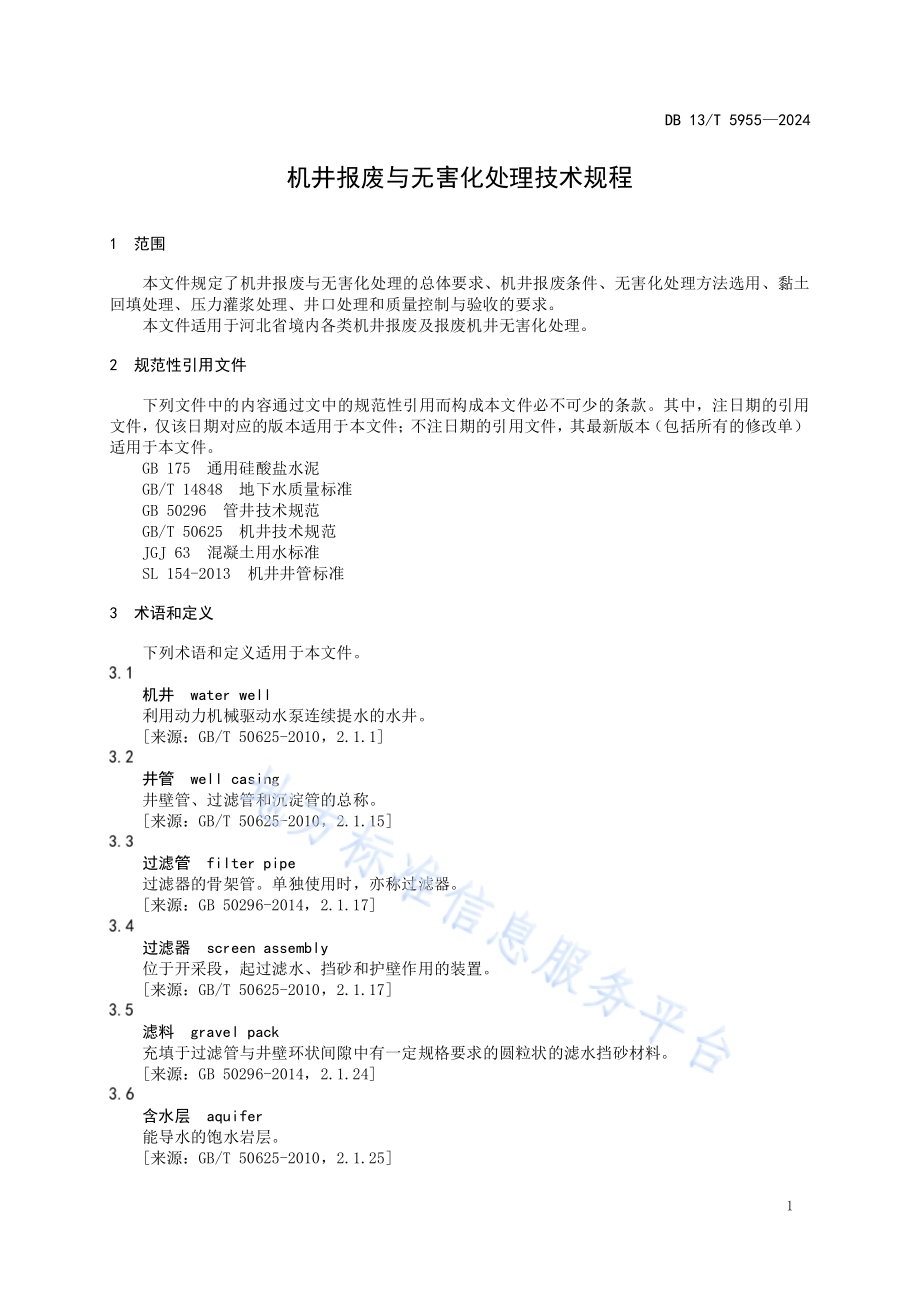

ICS 91.140.60 CCS P 41 13 河北省地方标准 DB 13/T 5955 2024 机井报废与无害化处理技术规程 2024-06-24 发布 2024-07-24 实施 河北省市场监督管理局 发 布 DB 13/T 5955 2024 I 前 言 本文件按照GB/T 1.1 2020 标准化工 作导则 第1 部分：标准化 文件的结 构和起草 规则 的规定起草。本文件由河 北省水利 厅提出并 归口。本文件起 草单 位：衡 水市水 利科 学研究 院、河 北省水 利科 学研究 院、衡 水金 实岩土 工程 有限公司。本文件主要 起草人：张 金广、李虎、刘燕、朱 永涛、刘宁、张楠、刘 金焕、章 瑞银、徐玉 龙、张海森、霍学 平、郭士 涛。DB 13/T 5955 2024 1 机井报废与无害化处理技术规程 1 范围 本文件规 定了 机井报 废与无 害化 处理的 总体要 求、机 井报 废条件、无害 化处 理方法 选用、黏土回填处理、压力灌浆 处理、井 口处理和 质量控制 与 验收的 要求。本文件适用 于河北省 境内各类 机井报废 及报废机 井无害化 处理。2 规范性引用 文件 下列文件 中的 内容通 过文中 的规 范性引 用而构 成本文 件必 不可少 的条款。其 中，注 日期 的引用文件，仅该日期 对应的版 本适用于 本文件；不注 日期的引 用文件，其 最新版本（包 括所有 的修改单）适用于本文 件。GB 175 通用硅 酸盐水泥 GB/T 14848 地 下水质量 标准 GB 50296 管井 技术规范 GB/T 50625 机 井技术规 范 JGJ 63 混凝土 用水标准 SL 154-2013 机井井管 标准 3 术语和定义 下列术语和 定义适用 于本文件。机井 water well 利用动力机 械驱动水 泵连续提 水的水井。来源：GB/T 50625-2010，2.1.1 井管 well casing 井壁管、过 滤管和沉 淀管的总 称。来源：GB/T 50625-2010，2.1.15 过滤管 filter pipe 过滤器的骨 架管。单 独使用时，亦称过 滤器。来源：GB 50296-2014，2.1.17 过滤器 screen assembly 位于开采段，起过滤 水、挡砂 和护壁作 用的装置。来源：GB/T 50625-2010，2.1.17 滤料 gravel pack 充填于过滤 管与井壁 环状间隙 中有一定 规格要求 的圆粒状 的滤水挡 砂材料。来源：GB 50296-2014，2.1.24 含水层 aquifer 能导水的饱 水岩层。来源：GB/T 50625-2010，2.1.25 DB 13/T 5955 2024 2 地下水质量 groundwater quality 地下水的物 理、化学 和生物性 质的总称。来源：GB/T 14848-2017，3.1 水井涌砂 water well sand-gushing 由于水井 过滤 器设计 上的缺 陷或 井管损 坏、开 裂、折 断以 及年久 失修等 原因，而导 致含 水层中的细 颗粒物质，随着抽水 而不断进 入水井的 一种有害 现象。来源：GB/T 14157-93，7.3.4.4 黏土回填处 理 clay backfilling treatment 利用黏土球（块）对 机井进行 回填的封 填机井处 理方法。压力灌浆处 理 pressure grouting treatmen 利用灌浆 泵压 力及浆 液自重，将 水泥浆 液或黏 性土浆 液注 入到井 管内空 间和 井管外 周围 空洞、孔隙的封填 机井处理 方法。4 总体要求 达到报废条 件的机井，应及时 进行报废，并应进 行无害化 处理。报废机井处 理前应：a)了解当地水 文地质条 件，收集 有关成井 资料及机 井使用管 理资料；b)对报废机 井进行 检测，了解井 管材质、井管 结构、过滤器 类型、静水 位、井 管坏损、井 内异物等井内 情况；c)编制报废机 井无害化 处理方案；d)了解井内 水质状 况，必 要时提 取水样 进行化 验。因 长期停 用、雨 洪水 或工业 废水灌 入等，造成井内存 有污水或 污染物的，应先捞 除井内污 染物，抽 净井内污 水，消除 井内污染 源；e)井台、井 房、出 水池及 机泵、输变电 设备、监控设 备与防 护设施 等，应及时 拆除并 移离 现场，尚具备 一定使用 价值的配 套设备，应进行妥 善处理。在采用压力 灌浆处理 过程中，附近有同 含水层抽 水的机井 时，应 暂停抽水。施工 期间应对 距离较近的水井、蓄水池、地下室 等地下构 筑物进行 观测，发 现异常情 况及时进 行处置。地下水位以 下井管不 宜起拔。报废机井处 理施工过 程中应做 好记录，各施工 工序、检验工 序均应有 影像资料，并 应建档保 存。报废机井处 理措施除 应符合本 标准规定 外，尚应 符合 GB 50296、GB/T 50625、SL 154 等 标准的相关规定。5 机井报废条 件 机井出现下 列情况之 一，且无 法修复或 修复价值 较低时，判定为报 废：a)井管或过滤 器坏损，致使机井 出水含砂 量超标；b)过滤器被淤 积掩埋或 堵塞，造 成机井出 水量不足 或无水；c)地下水水位 下降，致 使机井出 水量不足 或干枯无 水等；d)井内空间不 能满足抽 水设备下 入要求，致使机井 无法正常 使用；e)井内落入异 物堵塞井 孔，致使 机井无法 正常使用；f)水质变差或 遭受污染，不符合 相关标准 规定或使 用要求；g)未能满足设 计要求而 废弃的新 凿机井。重要基础设 施周边禁 采区的机 井，判定 为报废。失去功能和 使用价值 的机井，判定为报 废。不符合当前 地下水管 理和保护 要求的机 井，判定 为报废。DB 13/T 5955 2024 3 法律法规要 求永久关 停的机井，判定为 报废。6 无害化处理 方法选用 报废机井无 害化处理 方法分为 黏土回填 处理和压 力灌浆处 理。根据机井井 深及井深 范围内各 含水层中 地下水质 量，按表 1 选用无 害化处理 方法。表 1 无害化处理 方法选用 机井井 深H（m）井深范 围内 各含 水层 中地 下水 质量 处 理 方 法 黏土回 填处 理 压力灌 浆处 理 H 200 为同一 类 非同一 类 200 H 300 为同一 类 非同一 类 H 300 为同一 类 非同一 类 注 1：-宜选 用，-不 宜选 用，-应选 用，-不 应选 用，-可选 用。注 2：井 深 范围 内各 含水 层地 下水 质量 分类 按GB/T 14848 的规 定执 行。井管直径小 于或等于 168mm 的机井，宜采用压 力灌浆处 理。井壁管中落 入 异物，异物处自 上而下通 水能力较 好，且 过滤器有 一定透水 能力时，宜采用 压力灌浆处理。对于周围有 建（构）筑 物及重要 设施，因水 井涌砂而 导致机井 周围出现 空洞，对 处理有沉 降要求，且附近 没有饮用 水源井分 布的机井，宜选用 水泥-水玻 璃双液压 力灌浆处 理。7 黏土回填处 理 设计 7.1.1 黏土回填处 理用料应 选用天然、无杂质 的黏土。黏土的塑 性指数应 大于 17，黏粒 含量应大 于30%，有机质 含量应不 大于 2%。7.1.2 黏土应做成 球状或块 状，即为 黏土球或 黏土块，大小宜为 20 mm40mm。7.1.3 黏土球（块）含水率 应小于 20%。黏 土球制好 风干至表 面稍干、内部湿润 为宜。7.1.4 黏土球可为 圆形、椭 圆形或扁 圆形，呈 单粒完整 状态，不 应粘连和 破碎。7.1.5 在向井内填 入黏土球（块）时，宜采用 不同直径 大小的黏 土球（块）混合使 用。7.1.6 黏土球（块）的备料 方量（堆 积体积）不宜小于 井筒内空 间体积的 1.3 倍。施工 7.2.1 向井内填入 黏土球（块）时应缓 慢均匀进 行。在处理 管井时，宜在井口 水平放置 孔径为黏 土球（块）最 大直径 1.3 倍1.5 倍 的钢筋制 网筛，黏 土球（块）经网筛 孔填入井 内。7.2.2 回填时宜将 不同直径 大小的黏 土球（块）掺杂填 入。7.2.3 在黏土球（块）填入井 内前，应进行堆 积体积测 量。每填入井 筒内 3m 4m 高度，应测量 一次深度，并 及时校核 数量。当 发现填入 数量及深 度与计算 有较大出 入时，应 及时找出 原 因并处理。7.2.4 测量井内黏 土球（块）深度 时宜用测 棒进行。测 棒宜用圆 钢制成，长 0.5m 1m，重量应 超过所用测绳 总重量的 一倍。7.2.5 在测量填入 井内黏土 球（块）的深度时，应待填入 的黏土球（块）完全下沉 后再进行。黏 土球在井中下 沉时间可 按照公式（1）进行 估算。=（1）式中：t 黏土球下 沉时间（s）；H 黏土球 预计下沉 深度（m）；黏土球 下沉速度（m/s），按照公 式（2）计 算。DB 13/T 5955 2024 4=(1)（2）式中：黏土球 下沉速度（m/s）；k 系数，根 据黏土球 形状近似 球体程度，取值在 0.35 0.40 之间，球体时取 最大值；d 黏 土球直径（cm），非球体时 取最大直 径值；黏土 球的相对 密度；1 井内水或 泥浆的相 对密度，采用井孔 上下取样 的平均值，可近似 取值为 1。7.2.6 井内水位以 上填入黏 土球（块）时，应及时 回灌清水，始终保 持井内水 位高于井 内填入的 黏土球（块）顶面。7.2.7 填入黏土球（块）至 井口。7.2.8 填入黏土球（块）至 井口 48h 后，测量 井筒内黏 土球（块）顶面深 度并进行 处理，直至达 到设计要求。8 压力灌浆处 理 设计 8.1.1 制浆材料应 符合下列 要求：a)可采用 黏性土或 水泥。黏 性土的塑 性指数应 大于10，黏粒含 量应大于20%，砂 粒含量 应小于30%，有机质 含量应不 大于2%。水泥宜 选用普通 硅酸盐水 泥，强度 等级可为42.5 级 或以上，其 质量应符 合GB 175 的要 求；b)制浆用 水泥应妥 善保存，严格防潮 并缩短存 放时间。不应使用 受潮结块 的水泥；c)在选用 水泥-水玻 璃双液压 力灌浆处 理时，浆 液中水玻 璃含量宜 为3%5%；d)制浆用 水应符合JGJ 63 的规定。8.1.2 浆液密度应 符合下列 要求：a)处理砂 土类含水 层机井时，浆液密 度宜在1.5g/cm31.6g/cm3之间；b)处理碎 石土类、基 岩含水层 机井时，浆 液密度宜 大于1.6g/cm3。浆液 在含水层 严重漏 失时，可添加惰性 堵漏材料，或使用 水泥砂浆、膏状浆 液等。8.1.3 井管内外空 间空隙总 体积可根 据实际情 况采用下 列方法进 行计算：a)估算法：在 无法收集 到成井资 料时，可 按照公式（3）估算。V=1.5V1（3）式中：V 井管内外 空间空隙 总体积（m3）；V1 井管内体积（m3）：井 管内的空 间体积。b)体积合计法：在收集 到成井资 料时，可 按照公式（4）计算。V=V1+V2+V3+V4（4）式中：V 井管内外 空间空隙 总体积（m3）；V1 井管内体积（m3）：井 管内的空 间体积；V2 井管外滤料 孔隙体积（m3）：滤料体积 和滤料孔 隙率的乘 积，滤料孔 隙率一般 为30%40%；V3 过滤管管身 空隙体积（m3）：过滤 管表面积、壁厚及开 孔率（或 孔隙率）乘积；过 滤管的开孔率（或 孔隙率）应按照SL 154-2013 中4.3 取值；V4 水井 涌砂造 成井管外 的空洞体 积（m3）：井管内 淤积泥砂 体积与水 井抽水时 抽至井 外泥砂体积之和。8.1.4 井口灌浆压 力应符合 下列规定：a)井深小于等于 200m 的砂土 类含水层 机井不宜 小于 0.5MPa；b)井深大于 200m 的 砂土类含 水层机井 宜在 0.05MPa 0.5MPa 之间。井壁管 坏损 漏洞 位置 或过滤管上端 位置埋深 小于 200m 时取 最大值，埋深大于 300m 时取最小 值；c)碎石土类、基岩含水 层的机井 不宜小于 0.05MPa。DB 13/T 5955 2024 5 8.1.5 在井口灌浆压力升至 0.05MPa 前，灌浆流量不宜小于 50L/min；在井口压力等于或大 于0.05MPa 后，应逐渐降 低灌浆流 量，且应 控制灌浆 压力小于 井口 密封 装置承受 压力。8.1.6 压力灌浆结 束标准应 符合下列 规定：a)灌浆压力达 到设计井 口灌浆压 力下，注 入率不大于 2L/min 后屏浆 30min，且屏浆 期间 平均注入率不 大于 2L/min 时，可结束 灌浆；b)井管周围附 近有冒浆 现象时，可结束灌 浆。施工 8.2.1 在过滤器 透水 能力较 低或 过 滤管 已被淤 积的泥 砂全 部掩埋 时，应 清出 井内淤 积的部 分泥 砂，清淤深度 应达 过滤管 上端位 置以下，且 过滤器 有明显 的漏水 现象 为止。确认过 滤器具 有 一定的透 水能力后，在 密封的井 口进行压 力灌浆。8.2.2 井口应设置 密封装置，密封装 置应符合 下列要求：a)密封装置承 受压力应 大于井口 设计灌浆 压力的 2 倍以 上；b)密封装置 上应设 置装有 阀门及 接头的 灌浆管、装有 阀门的 放气管、压 力表，压力表 的量 程最大值宜为 井口设计 灌浆压力的 2 倍2.5 倍。8.2.3 制浆应符合 下列规定：a)制浆搅拌 机和储 浆搅拌 机的技 术性能 应与所 搅拌浆 液的类 型、特 性相 适应，保证能 均匀、连续地拌制 或搅动浆 液。高速 制浆搅拌 机的搅拌 转速应不 小于 12O0r/min；b)制浆搅拌机 制浆能力 应大于最 大灌浆流 量；c)在采用黏土 制浆时，宜对黏土 先进行浸 泡、润涨，或采用 高速制浆 搅拌机搅 拌；d)黏性土浆液 在灌浆前 应通过过 滤筛过滤，筛除大 颗粒和杂 物；e)制浆过程中，浆液密 度、输浆 量应每小 时检测 1 次；f)准备制浆量 为 井管内 外空间空 隙总体积 的 1.3 倍1.5 倍。8.2.4 压力灌浆应 符合下列 规定：a)灌浆泵额定 流量大于 50 L/min，额定压力 大于井口 设计灌浆 压力 1.5 倍以 上；b)灌浆泵出浆 口应 安设 压力表。压力表的 量程最大 标值宜为 最大灌浆 压力的 2 倍2.5 倍；c)浆液管路应 保证浆液 流动畅通，并应能承受 2 倍的最大 灌浆压力。灌浆泵 至灌浆井 口的 输浆管长度不 宜大于 30m。灌注膏 状浆液时 灌浆管路 直径宜大，长度宜 短；d)灌浆必须连 续进行，若因故中 断，应及 时处理尽 快恢复灌 浆；e)在达到压力 灌浆结束 标准后结 束灌浆。8.2.5 压力灌浆结束 24h 后，检查 井内浆液 凝固（固 结）面 埋深，其 未达到设 计深度时，宜采用 黏土回填处理 法进行处 理，直至 达到设计 要求。8.2.6 机井较深且 过滤器透 水性较差，上述方式 难以处理 的报废机 井，可采用 下入注浆 管方式进 行压力灌浆处 理。注浆 管下入到 井管内，距井底 500mm 800mm，随灌浆随 提注浆管 且应保 持注浆管底端在浆液面下 2m 以上。9 井口处理 报废机井在 处理施工 后，应对地 面以下一 定深度的 井管进行 割除，割除 深度应满 足土地使 用用途要求，且 不小于地 面下 1m。黏土回填处 理后的报 废机井，在割除上 部井管后，井管 的顶部宜 用混凝土 进行封闭，其混 凝土强度等级不 宜小于 C30，厚 度不宜小于 20cm。割除井管后 的井孔，其 水位以下 应采用黏 土球（块）回填，水 位以上宜 采用与井 孔周围相 近土质的原状土 分层夯实 回填至地 表。耕地 中的报废 机井处理 后应恢复 成适宜耕 作的农田。具备条件的，应在井 口中心位 置做好清 晰的固定 标识。10 质量控制与 验收 报废机井无 害化处理 完毕，应 进行质量 验收。报废机井无 害化处理 验收时，应提交下 列资料：DB 13/T 5955 2024 6 a)机井报废基 本情况表，参见附表 A.1；b)报废机井无 害化处理 施工方案；c)主要材料的 合格证；d)施工材料的 配比、设 计用量和 实际用量；e)报废机井无 害化处理 工程质量 评定表,参 见附表 A.2 及附表 A.3；f)施工记录、各工序影 像资料及 工程施工 报告。井口位置 处理 后的密 实度不 低于 周围土 体的密 实度，且应 与周围 地面 齐平，上下高 差不 超过100mm。验收时应填 写验收单，验收单 宜参照附表 A.4。验收后应将 有关资料 立卷归档，妥善保 存。DB 13/T 5955 2024 7 A A 附录A（资料性）机井报废与 无害化处 理资料表 A.1 机井报废与 无害化处 理验收表 格见表 A.1、表 A.2、表 A.3、表 A.4。表 A.1 申请机井 报废基本 情况表 机井产 权单 位 联系人 电 话 机井位 置 井址坐 标 成井时 间 年 月 日 用 途 成 井 资 料 井管材 质 机井深 度（m）井管直 径（mm）变径位 置埋 深（m）钻孔直 径（mm）过滤管 结构 过滤管 顶端 埋深（m）过滤管 总长 度（m）咸淡水 界面 埋深（m）封闭止 水位 置埋 深（m）使 用 与 管 理 静水位 埋深（m）出水量（m3/h）出水含 砂量 累计出 砂量（m3）井内异 物 坏损情 况 维修情 况 报废原 因 产权单 位意 见：签 字：（盖 章）年 月 日 主管部 门意 见：签 字：（盖 章）年 月 日 DB 13/T 5955 2024 8 表 A.2 报废机井 无害化处 理工程质 量评定表（黏土回填 处理）工程名 称 施工单 位 工程地 址 评定日 期 年 月 日 项次 检查项 目 质量标 准 检验记 录 1 黏土的 塑性 指数 应符合 规程 或设 计要 求 2 黏土球（块）尺 寸（mm）应符合 规程 或设 计要 求 3 黏土球（块）含 水率（%）应符合 规程 或设 计要 求 4 回填用 料量（m3）应符合 规程 或设 计要 求 5 井口位 置处 理 应符合 规程 或设 计要 求 6 施工记 录、各工 序影 像资 料 齐全、清晰、准 确 评 定 意 见 施工 单位 主管（监理）单位 DB 13/T 5955 2024 9 表 A.3 报废机井 无害化处 理工程质 量评定表（压力灌浆 处理）工程名 称 施工单 位 工程地 址 评定日 期 年 月 日 项次 检查项 目 质量标 准 检验记 录 1 制浆材 料 应符合 规程 或设 计要 求 2 浆液密 度（g/cm3）应符合 规程 或设 计要 求 3 井口密 封装 置 应符合 规程 或设 计要 求 4 灌浆流 量（L/min）应符合 规程 或设 计要 求 5 结束灌 浆标 准 应符合 规程 或设 计要 求 6 灌浆量（m3）应符合 规程 或设 计要 求 7 井口位 置处 理 应符合 规程 或设 计要 求 8 施工记 录、各工 序影 像资 料 齐全、清晰、准 确 评 定 意 见 施工单位 主管（监理）单位 DB 13/T 5955 2024 10 表 A.4 报废机井 无害化处 理工程验 收表 报废机 井产 权单 位 报废机 井地 址 井址坐 标 开工日 期 年 月 日 完工日 期 年 月 日 处理方 法 验收结 论 相 关 单 位 意 见 施 工 单 位 项目负 责人（签 字）:年 月 日（单 位公章）监 理 单 位 监理工 程师（签 字）:年 月 日（单位 公章）产 权 单 位 主管人 员（签字）:年 月 日（单位 公章）主 管 部 门 主管人 员（签字）:年 月 日（单位 公章）DB 13/T 5955 2024 11 参 考 文 献 1 GB/T 14157 水文 地质术语 2 CJJ/T 13 供水水 文地质钻 探与管井 施工操作 规程 3 DZ/T 0148 水文水 井地质钻 探规程 4 DL/T 5267 水电水 利工程覆 盖层灌浆 技术规范 5 JGJ/T 98 砌筑砂 浆配合比 设计规程 6 JGJ/T 211 建筑工 程水泥-水玻璃双 液注浆技 术规程 7 JTG/T 3650 公路 桥涵施工 技术规范 8 SL/T 62 水工建筑 物水泥灌 浆施工技 术规范 9 SL 564 土坝灌浆 技术规范 10 DB11/T 671 报废 机井处理 技术规程 11 T/CHES 17 水井 报废与处 理技术导 则 12 水利 部农村水 利司.机井 技术手册M.北京：中国水 利水电出 版社，1995 13 水利 部水资源 管理中心.机井封填 技术与实 践M.北 京：中国 水利水电 出版社，2018
