连续式厌氧干发酵工艺设计规范DB13／T 5973-2024.pdf

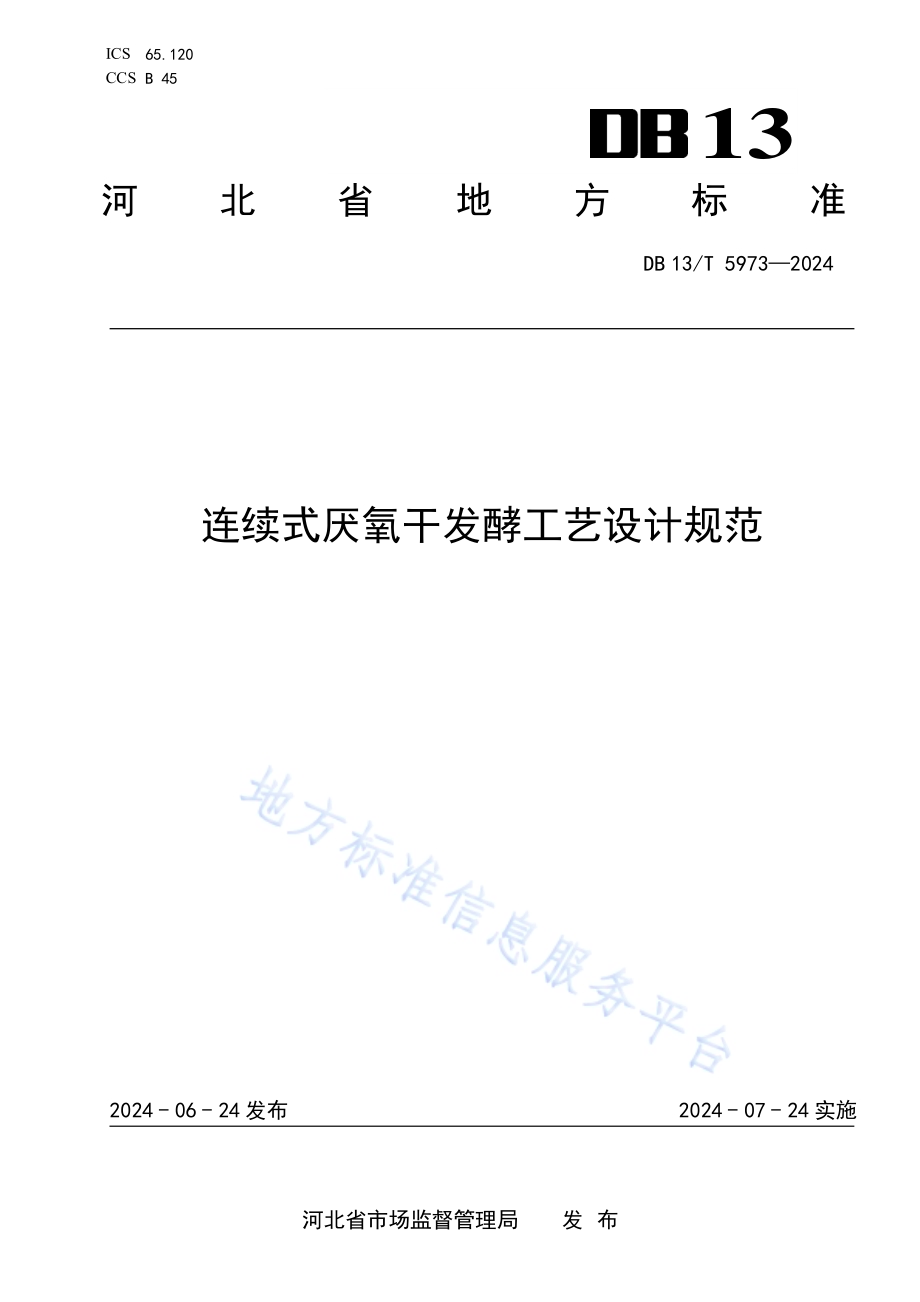

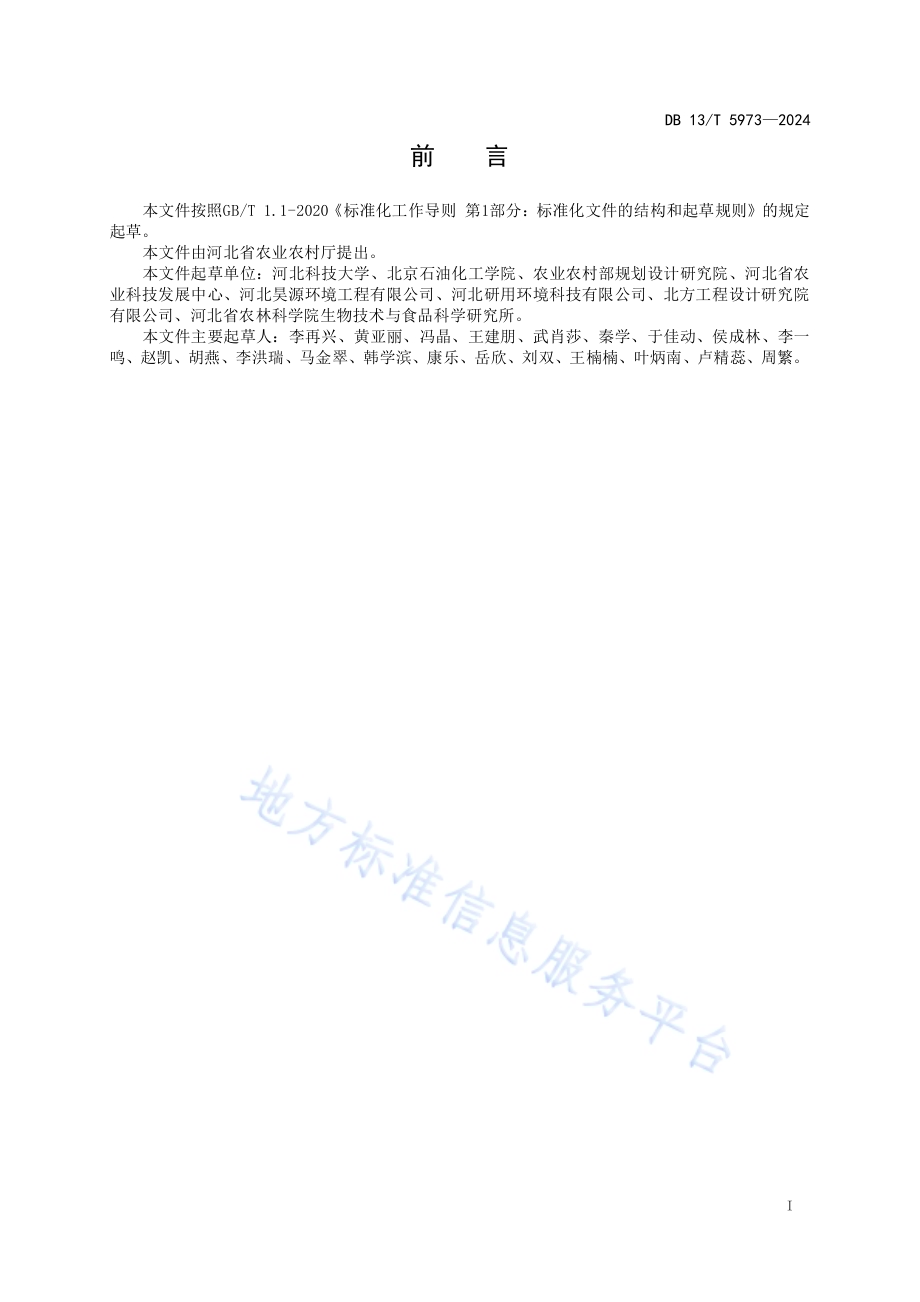

ICS 65.120 CCS B 45 13 河北省地方标准 DB 13/T 5973 2024 连续式厌氧干发酵工艺设计规范 2024-06-24 发布 2024-07-24 实施 河北省市场监督管理局 发 布 DB 13/T 5973 2024 I 前 言 本文件按照GB/T 1.1-2020 标准化工 作导则 第1部分：标准化 文件的结 构和起草 规则 的规定起草。本文件由河 北省农业 农村厅提 出。本文件起 草单 位：河 北科技 大学、北京 石油化 工学院、农 业农村 部规划 设计 研究院、河 北省农业科技发 展中 心、河 北昊源 环境工 程有 限公司、河北 研用环 境科 技有限 公司、北方工 程 设计研究 院有限公司、河北省农 林科学院 生物技术 与食品科 学研究所。本文件主 要起 草人：李再兴、黄 亚丽、冯晶、王建朋、武 肖莎、秦学、于佳 动、侯 成林、李一鸣、赵凯、胡燕、李洪瑞、马金 翠、韩 学滨、康 乐、岳 欣、刘 双、王 楠楠、叶炳南、卢精 蕊、周繁。DB 13/T 5973 2024 1 连续式厌氧干发酵 工艺设计规范 1 范 围 本文件规 定了 连续式 厌氧干 发酵 工艺设 计的术 语和定 义、基本要 求、原 料储 存与预 处理、厌氧干发酵、沼 气净化、储存与利 用、沼渣 与沼液利 用、辅助 工程等内 容。本文件适用 于以农作 物秸秆、畜禽粪便 等有机废 弃物为原 料的连续 式厌氧干 发酵工艺 设 计。2 规范性引用 文件 下列文件 中的 内容通 过文中 的规 范性引 用而构 成本文 件必 不可少 的条款。其 中，注 日期 的引用文件，仅该日期 对应的版 本适用于 本文件；不注 日期的引 用文件，其 最新版本（包 括所有 的修改单）适用于本文 件。GB/T 29488 中大功 率沼气发 电机组 GB/T 40750 农用沼 液 GB/T 41328 生物天 然气 GB/T 51063 大中型 沼气工程 技术规范 NY/T 1220.1 沼气工 程技术规 范 第1 部 分：工程 设计 NY/T 1220.2 沼气工 程技术规 范 第2 部 分：输配 系统设计 NY/T 1704 沼气电站 技术规范 NY/T 2065 沼肥施用 技术规范 NY/T 2142 秸秆沼气 工程工艺 设计规范 NY/T 2374 沼气工程 沼液沼渣 后处理技 术规范 NY/T 2596 沼肥 NY/T 2598 沼气工程 储气装置 技术条件 NY/T 2698 青贮设施 建设技术 规范 青 贮窖 NY/T 2853 沼气生产 用原料收 贮运技术 规范 NY/T 3437 沼气工程 安全管理 规范 NY/T 3612 序批式厌 氧干发酵 沼气工程 设计规范 DB13/T 5428 沼渣资 源化利用 技术规范 3 术语和定义 连续式厌氧 干发酵 Continuous dry anaerobic digestion 厌氧干发酵 反应器连 续定量添 加新物料 并排出沼 渣沼液的 厌氧发酵 过程。4 基本要求 工艺设计应 符合 GB/T 51063、NY/T 1220.1 的相 关规定。工艺流程包 括原料储 存与预处 理、厌氧干 发酵、沼 气净化、储 存与利用、沼渣与 沼液综合 利用等。工艺参数包 括物料干 物质浓度、接种比 例、发酵 温度、发 酵周期、厌氧反应 器容积等。5 原料储存与 预处理 原料选择 宜选用作物 秸秆、畜 禽粪便等 农业有机 废弃物作 为厌氧干 发酵的原 料。DB 13/T 5973 2024 2 原料储存 5.2.1 秸秆宜选用 黄贮形式 储存，秸 秆储存设 施容积应 根据原料 特性、收获次数、储存 时间和消 耗量等因素综 合确定。秸秆原料 收集、运 输、储存 过程的技 术要求按 NY/T 2853 的 相关规 定执行。秸秆储存设施 建设技术 要点按 NY/T 2698 相关规定 实施。5.2.2 畜禽粪便等 易腐原料 应采用随 到随用原 则收集和 使用，储存的 技术要求按 NY/T 2853 相关 规定执行。原料预处理 5.3.1 秸秆原料长 度宜为 1 cm 3 cm。畜禽粪 便、秸秆等原 料进料前 应进行分 选，除去砂 石等杂质，预处理工艺按 NY/T 2142 的相 关规定执 行。5.3.2 宜采用作物 秸秆与畜 禽粪便等 混合原料，混合原 料的含固 率为 15%40%，C/N 比为 20:1 35:1。采用 工程自身 充分发酵 的沼渣作 为接种物，根据物 料特性确 定合适的 接种比例。5.3.3 混料单元设 置换热系 统。6 厌氧干发酵 进料 宜采用混料 设备、反 应器传动 轴、螺旋 输送、容 积式泵等 机械设备 进料。发酵 6.2.1 反应器容积 单台反应 器容 积宜大 于2000 m3，工程总 容积应 根据原 料日 处理量、产气 量、固体停 留时 间综合确定。6.2.2 发酵温度 对混合物料 按照工艺 参数启动 厌氧干发 酵，宜采 用中高温 发酵，中温温度 宜为35 45，高温温度宜为50 55，温度日变 化不超过1。厌氧干发酵 沼气工程 增温工艺 应按照NY/T 1220.1的相关规定 执行。6.2.3 发酵周期 应根据原 料特 性、发 酵工艺 综合 确定。对于作 物秸秆 与畜 禽粪便 混合原 料，采用中 温发 酵，反应器固体停 留时间宜 为25 30 天；采用 高温发酵，反应器 固体停留 时间宜为10 15天。出料 反应器机械 出料，出 料后进行 沼液沼渣 固液分离，沼液暂 存应符合GB/T 40750 相关规 定。7 沼气净化、储存与利 用 沼气净化与 储存 7.1.1 沼气净化工 艺应符合 NY/T 1220.1、GB/T 51063 的相关规 定。7.1.2 沼气工程储 存应符合 NY/T 1220.1 的相 关规定，储气 装置技术 条件应符合 NY/T 2598 的相 关规定。沼气利用 7.2.1 沼气用于集 中供气工 程应符合 NY/T 1220.2 的相 关规定。7.2.2 沼气用于发 电工程应 符合 NY/T 1704，沼气发电 机组技术 条件应符 合 GB/T 29488 的相关 规定。7.2.3 沼气用于提 纯为生物 天然气应 符合 GB/T 41328 的 相关规定。DB 13/T 5973 2024 3 8 沼渣与沼液 利用 沼渣利用 8.1.1 沼渣应首先 返混用于 厌氧干发 酵接种。剩 余沼渣通 过好氧发 酵技术制 备有机肥、垫料或基 质等，制备工 艺应符合 NY/T 2374、DB13/T 5428 的 相关规定。8.1.2 沼渣肥技术 要求应符合 NY/T 2596 相关 规定。沼 渣肥施用 应符合 NY/T 2065 的相关规 定。沼液利用 8.2.1 沼液应首先 回流用于 喷淋，剩 余沼液进 一步沉淀、过滤 等处理后 用于灌溉、制备 水溶肥和 浓缩肥等。沼 液 后处理 技术应符合 NY/T 2374 的相 关规定。8.2.2 沼液肥技术 要求应符合 GB/T 40750、NY/T 2596 相 关规定。沼 液肥施用 应符合 NY/T 2065 的相关规定。9 辅助工程 连续式厌 氧干 发酵沼 气工程 内建 构筑物、采暖 通风、电气、给排 水、自 动化 控制系 统等 辅助工程设计 应符合GB/T 51063、NY/T 1220.1 的 相关规 定。消防设 施与 安全 系统设 计应 符合GB/T 51063、NY/T 3437 的 相关规定。
