半地埋高压低压预装式变电站安全管理规范DB1331／T 066-2023.pdf

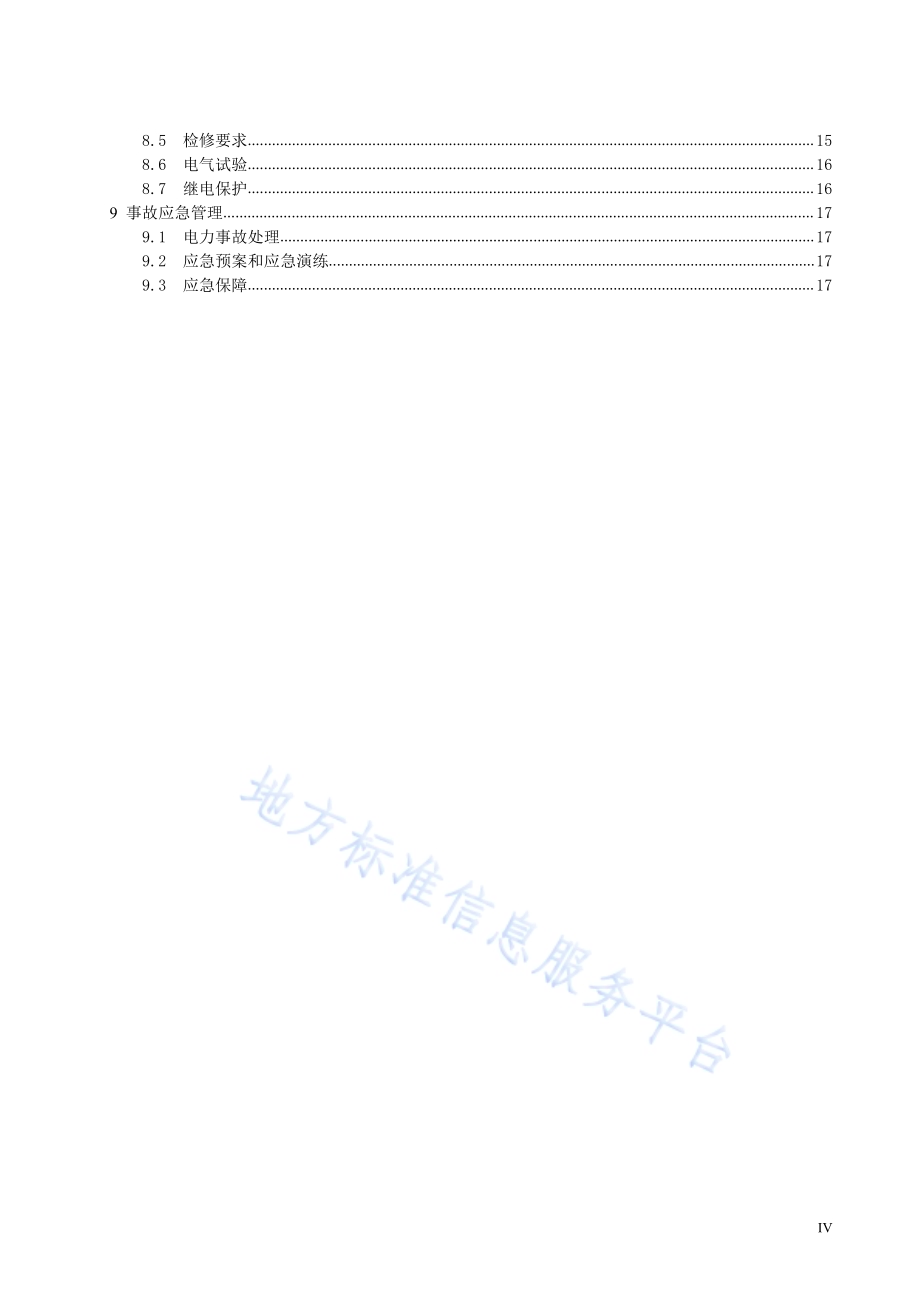

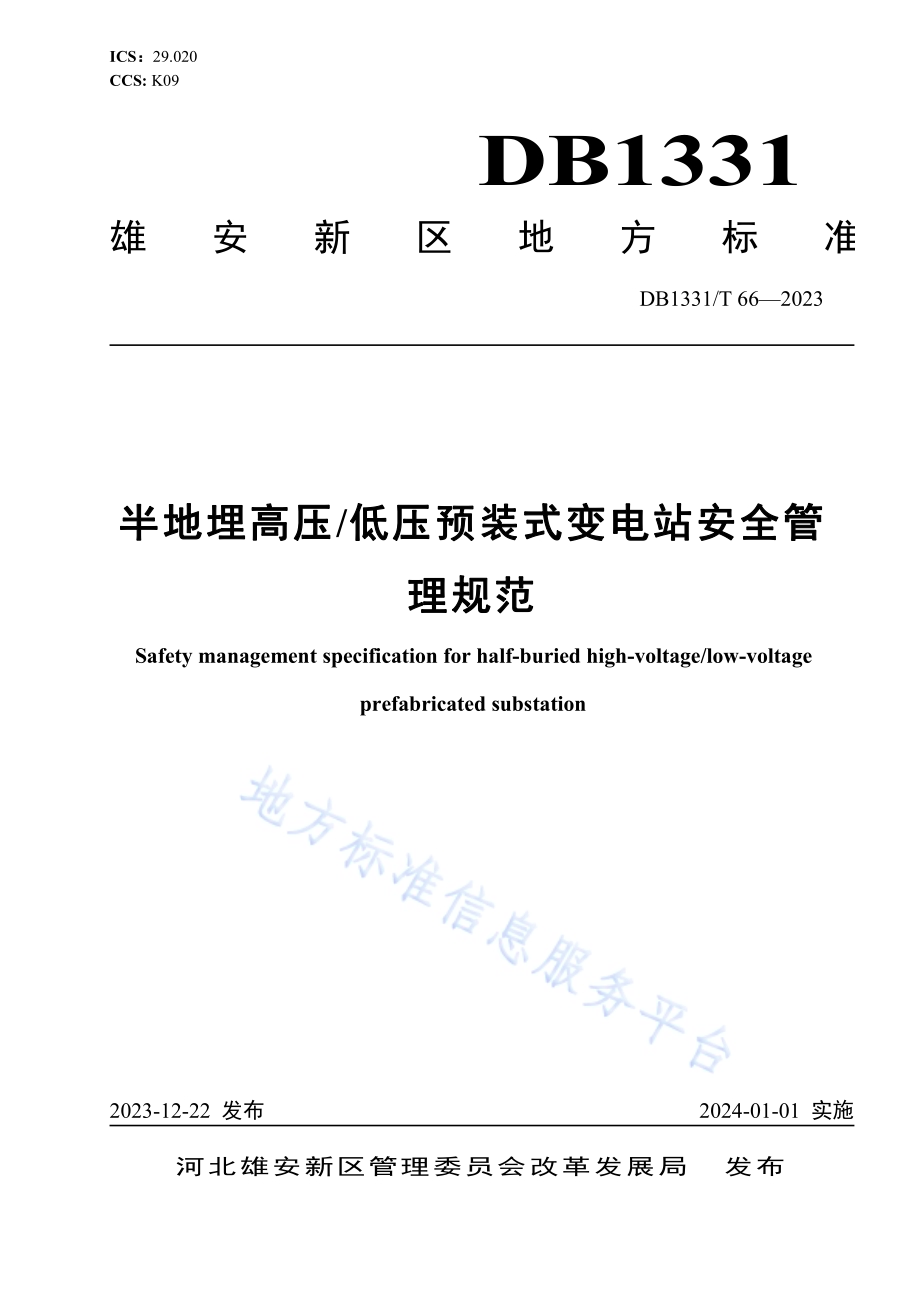

、I C S：2 9.0 2 0C C S:K 0 9雄 安 新 区 地 方 标 准D B 1 3 3 1/T 6 6 2 0 2 3半 地 埋 高 压/低 压 预 装 式 变 电 站 安 全 管理 规 范S a f e t y m a n a g e m e n t s p e c i f i c a t i o n f o r h a l f-b u r i e d h i g h-v o l t a g e/l o w-v o l t a g ep r e f a b r i c a t e d s u b s t a t i o n2 0 2 3-1 2-2 2 发 布 2 0 2 4-0 1-0 1 实 施河 北 雄 安 新 区 管 理 委 员 会 改 革 发 展 局 发 布D B 1 331II I前 言本 标 准 由 河 北 雄 安 新 区 管 理 委 员 会 改 革 发 展 局 等 发 起，组 织 部 分 电 力 设 计、设 备 以 及 运 维 管 理 等 方面 的 有 关 专 家，经 深 入 调 查 研 究 和 广 泛 听 取 意 见 的 基 础 上，综 合 参 考 电 力 企 业 和 部 分 电 力 用 户 的 相 关 管理 规 章 及 运 行 管 理 经 验、完 成 本 标 准 的 编 制。本 标 准 为 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 安 全 运 行 管 理 模 式、管 理 职 能、现 场 运 行 操 作 行 为 以 及与 供 电 企 业 运 行 管 理 的 协 调 提 供 了 参 照 依 据。本 标 准 的 编 制 与 运 用，将 有 助 于 提 高 半 地 埋 高 压/低 压 预装 式 变 电 站 的 安 全 运 行 管 理 水 平，促 进 用 户 配 电 系 统 和 供 电 企 业 公 用 电 网 的 安 全 供 配 电。请 注 意 本 标 准的 某 些 内 容 可 能 涉 及 专 利。本 标 准 的 发 布 机 构 不 承 担 识 别 这 些 专 利 的 责 任。本 标 准 由 河 北 雄 安 新 区 管 理 委 员 会 改 革 发 展 局 提 出 并 组 织 实 施。主 编 单 位：国 网 雄 安 综 合 能 源 服 务 有 限 公 司中 国 能 源 建 设 集 团 天 津 电 力 设 计 院 有 限 公 司。参 编 单 位：国 网 河 北 省 电 力 有 限 公 司 雄 安 新 区 供 电 公 司山 东 电 工 电 气 集 团 有 限 公 司。主 要 起 草 人：李 津、李 唐、张 坤、葛 则 锟、陈 超、郭 家 赫、李 壮、孟 盼、郭 晶、马 涛、郭 天 鸿、董 杰、曹 勇、展 振 亮、主 要 审 查 人 员：马 瑞、杨 蕾、闫 红 华、董 清、吴 杨I I I目 录前 言.I I1 范 围.12 规 范 性 引 用 文 件.23 术 语 与 定 义.44 总 的 要 求.65 技 术 要 求.75.1 基 本 参 数 要 求.75.2 正 常 工 作 条 件.75.3 预 制 式 地 下 变 压 器 基 舱.75.4 地 下 式 变 压 器.85.5 预 装 式 户 外 箱 体.85.6 高、低 压 开 关 设 备.85.7 无 功 补 偿.96 运 维 管 理 模 式 及 资 质 要 求.1 06.1 运 维 管 理 模 式.1 06.2 半 地 埋 高 压/低 压 预 装 式 变 电 站 运 维 单 位 的 资 质.1 06.3 运 维 人 员 资 质.1 06.4 运 维 人 员 配 置 标 准.1 06.5 工 作 票.1 07 安 全 管 理.1 27.1 防 雷.1 27.2 接 地.1 27.3 接 地 装 置 的 敷 设.1 27.4 预 制 式 地 下 变 压 器 基 舱 接 地.1 27.5 防 护 等 级.1 27.6 安 装 设 备 的 检 查.1 27.7 安 装 准 备.1 37.8 开 箱 和 起 吊.1 37.9 设 备 安 装 与 连 接.1 38 运 维 管 理.1 48.1 设 备 管 理.1 48.2 巡 视 检 查.1 48.3 设 备 维 护.1 58.4 缺 陷 管 理.1 5I V8.5 检 修 要 求.1 58.6 电 气 试 验.1 68.7 继 电 保 护.1 69 事 故 应 急 管 理.1 79.1 电 力 事 故 处 理.1 79.2 应 急 预 案 和 应 急 演 练.1 79.3 应 急 保 障.1 711 范 围本 标 准 适 用 于 雄 安 新 区 新 建、扩 建 和 改 建 市 政 工 程 中 电 压 等 级 为 1 0 k V 及 以 下，额 定 频 率 为 5 0 H z，额定 容 量 为 1 6 0 1 0 0 0 k V A 的 半 地 埋 高 压/低 压 预 装 式 变 电 站。本 标 准 规 定 了 雄 安 新 区 受 电 电 压 为 1 0 k V 及 以 下 电 力 用 户 的 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 运 维、安 全、事 故 应 急 等 管 理 方 面 的 要 求。22 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 3 9 0 6 3.6 k V 4 0.5 k V 交 流 金 属 封 闭 开 关 设 备 和 控 制 设 备G B/T 4 2 0 8 外 壳 的 防 护 等 级(I P 代 码)G B/T 6 4 5 1 油 浸 式 电 力 变 压 器 技 术 参 数 和 要 求 G B/T 1 1 0 2 2 高 压 开 关 设 备 和 控 制 设 备 标 准 的 共 用 技 术 要 求G B/T 1 7 4 6 7 高 压 低 压 预 装 式 变 电 站G B/T 5 0 0 6 2 电 力 装 置 的 继 电 保 护 和 自 动 装 置 设 计 规 范G B/T 1 4 2 8 5 继 电 保 护 和 安 全 自 动 装 置 技 术 规 程G B/T 3 1 9 8 9 高 压 电 力 用 户 用 电 安 全G B/T 5 0 0 6 5 交 流 电 气 装 置 的 接 地 设 计 规 范G B/T 3 2 8 9 3 1 0 k V 及 以 上 电 力 用 户 变 电 站 运 行 管 理 规 范G B/T 1 0 9 4.1 电 力 变 压 器 第 1 部 分：总 则G B/T 1 0 9 4.2 电 力 变 压 器 第 2 部 分：温 升G B/T 1 0 9 4.3 电 力 变 压 器 第 3 部 分：绝 缘 水 平、绝 缘 试 验 和 外 绝 缘 空 气 间 隙G B/T 1 0 9 4.4 电 力 变 压 器 第 4 部 分：电 力 变 压 器 和 电 抗 器 雷 电 冲 击 和 操 作 冲 击 试 验 导 则G B/T 1 0 9 4.5 电 力 变 压 器 第 5 部 分：承 受 短 路 的 能 力G B/T 1 0 9 4.7 电 力 变 压 器 第 7 部 分：油 浸 式 电 力 变 压 器 负 载 导 则G B/T 1 0 9 4.1 0 电 力 变 压 器 第 1 0 部 分：声 级 测 定G B/T 1 0 9 4.1 1 电 力 变 压 器 第 1 1 部 分：干 式 变 压 器G B/T 1 0 9 4.1 2 电 力 变 压 器 第 1 2 部 分：干 式 电 力 变 压 器 负 载 导 则G B/T 1 4 0 8.1 绝 缘 材 料 电 气 强 度 试 验 方 法 第 1 部 分:工 频 下 试 验G B/T 7 2 5 1.1 低 压 成 套 开 关 设 备 和 控 制 设 备 第 1 部 分:型 式 试 验 和 部 分 型 式 试 验 成 套 设 备G B/T 2 6 2 1 8.1 污 秽 条 件 下 使 用 的 高 压 绝 缘 子 的 选 择 和 尺 寸 确 定 第 一 部 分:定 义、信 息 和 一 般 原 则G B/T 2 9 0 0.2 0 电 工 术 语 高 压 开 关 设 备G B/T 1 4 0 4 8.1 低 压 开 关 设 备 和 控 制 设 备 第 1 部 分:总 则G B/T 1 7 6 2 7.1 低 压 设 备 的 高 电 压 试 验 技 术 第 一 部 分:定 义 和 试 验 要 求G B 2 6 8 6 0 电 力 安 全 工 作 规 程 发 电 厂 和 变 电 站 电 气 部 分G B 5 0 0 5 2 供 配 电 系 统 设 计 规 范G B 5 0 1 0 8 地 下 工 程 防 水 技 术 规 范G B 5 0 2 0 4 混 凝 土 结 构 工 程 施 工 质 量 验 收 规 范G B 5 0 1 5 0 电 气 装 置 安 装 工 程 电 气 设 备 交 接 试 验 标 准G B 5 1 3 4 8 民 用 建 筑 电 气 设 计 标 准 G B 7 0 0 0.1 灯 具 第 一 部 分：一 般 要 求 与 试 验G B/T 2 9 3 2 8 重 要 电 力 用 户 供 电 电 源 及 自 备 应 急 电 源 配 置 技 术 规 范D L/T 4 4 8 电 能 计 量 装 置 技 术 管 理 规 定 D L/T 5 9 6 电 力 设 备 预 防 性 试 验 规 程 D L/T 6 2 0 交 流 电 气 装 置 的 过 电 压 保 护 和 绝 缘 配 合 D L/T 4 4 8 电 能 计 量 装 置 技 术 管 理 规 程D L/T 5 8 7 继 电 保 护 和 安 全 自 动 装 置 运 行 管 理 规 程3D L/T 9 6 9 变 电 站 运 行 导 则D L/T 9 9 5 继 电 保 护 和 电 网 安 全 自 动 装 置 检 验 规 程D L/T 5 2 0 2 电 能 量 计 量 系 统 设 计 技 术 规 程D L/T 5 2 2 2 导 体 与 电 器 选 择 设 计 规 程J B/T 1 0 5 4 4 地 下 式 变 压 器D B 1 3/T 5 6 1 4 变 配 电 室 安 全 管 理 规 范D B 1 3 3 1/T 0 3 0-2 0 2 2 雄 安 新 区 变 配 电 站 规 划 设 计 规 范43 术 语 与 定 义G B/T 1 7 4 6 7 和 J B/T 1 0 5 4 4 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 半 地 埋 高 压/低 压 预 装 式 变 电 站 h a l f-b u r i e d h i g h-v o l t a g e/l o w-v o l t a g e p r e f a b r i c a t e d s u b s t a t i o n一 种 由 地 下 式 电 力 变 压 器、景 观 型 预 装 式 户 外 箱 体 和 预 制 式 地 下 变 压 器 基 舱 组 成，在 工 厂 预 先 装 配完 成 的 成 套 设 备。3.2 地 下 式 电 力 变 压 器 u n d e r g r o u n d p o w e r t r a n s f o r m e r一 种 可 安 装 在 预 制 式 地 下 变 压 器 基 舱 内 的 配 电 变 压 器。3.3 预 制 式 地 下 变 压 器 基 舱 p r e f a b r i c a t e d u n d e r g r o u n d t r a n s f o r m e r b a s e c o m p a r t m e n t一 种 用 于 直 埋 地 下，放 置 地 下 式 电 力 变 压 器 的 预 制 箱 体。3.4 半 地 埋 高 压/低 压 预 装 式 变 电 站 户 外 箱 体 h a l f-b u r i e d h i g h-v o l t a g e/l o w-v o l t a g e p r e f a b r i c a t e ds u b s t a t i o n o u t d o o r b o x b o d y一 种 具 有 景 观 功 能 的 预 装 式 户 外 开 关 柜 箱 体，箱 体 内 部 可 安 装 高、低 压 开 关 柜、控 制 柜。3.5 运 维 单 位 o p e r a t i o n a n d m a i n t e n a n c e u n i t负 责 半 地 埋 高 压/低 压 预 装 式 变 电 站 日 常 运 行、设 备 检 修、试 验、继 保 校 验、维 护 等 工 作 的 单 位。3.6 五 防 f i v e p r e v e n t i o n高 压 电 器 设 备 防 止 五 类 误 操 作 的 功 能。注 1：又 称“五 防 闭 锁”或“五 防 联 锁”。注 2：五 防 包 括:1）防 止 误 分、误 合 断 路 器；2）防 止 带 负 荷 分、合 隔 离 开 关；3）防 止 带 电 装 设（合）接 地 线（接 地 开 关）；4）防 止 带 接 地 线（接 地 开 关）合 断 路 器（隔 离 开 关）；5）防 止 误 入 带 电 间 隔；3.7 一 般 缺 陷 g e n e r a l d e f e c t对 设 备 未 构 成 严 重 威 胁，可 在 日 常 维 修 或 计 划 检 修 中 消 除 的 缺 陷。3.8 严 重 缺 陷 s e r i o u s d e f e c t对 设 备 安 全 构 成 重 要 威 胁，可 短 期 内 运 行 并 采 取 措 施 或 消 除 的 缺 陷。3.9 危 急 缺 陷 e m e r g e n c y d e f e c t直 接 威 胁 安 全 运 行，应 立 即 消 除 或 采 取 措 施 的 缺 陷。3.1 0 电 能 计 量 装 置 e l e c t r i c e n e r g y m e t e r i n g d e v i c e由 各 种 类 型 的 电 能 表 或 与 计 量 用 电 压、电 流 互 感 器（或 专 用 二 次 绕 组）及 其 二 次 回 路 相 连 接 组 成 的用 于 计 量 电 能 的 装 置，包 括 电 能 计 量 柜（箱、屏）。53.1 1 电 力 负 荷 管 理 终 端 装 置 p o w e r l o a d m a n a g e m e n t t e r m i n a l d e v i c e电 力 负 荷 管 理 终 端 装 置 是 完 成 对 用 户 侧 实 时 用 电 数 据、计 量 工 况 和 事 件 等 数 据 采 集，并 及 时 向 系 统主 站 传 送 采 集 的 数 据 和 信 息，以 及 能 接 收 和 执 行 主 站 的 设 置 或 控 制 命 令 的 设 备。3.1 2 用 户 电 力 事 故 c u s t o m p o w e r a c c i d e n t在 用 户 产 权 电 气 设 备 范 围 内 发 生 的 人 身、设 备、电 网 安 全 事 故。3.1 3 事 故 预 想 a c c i d e n t a n t i c i p a t i o n不 同 原 因 造 成 的 用 户 配 电 系 统 全 部 或 部 分 停 电 事 故 的 设 想。64 总 的 要 求高 起 点、高 标 准 规 划 建 设 雄 安 新 区，创 造“雄 安 质 量”，是 党 中 央、国 务 院 对 雄 安 新 区 的 明 确 要 求。本 标 准 的 编 制，围 绕 安 全 高 效 的 能 源 供 应 体 系，以 弥 补 行 业 空 白、指 导 用 户 将 精 益 化 安 全 管 理 贯 穿 于 设备 全 生 命 周 期，助 力 雄 安 新 区 安 全 运 营、绿 色 低 碳、智 能 高 效、协 同 发 展，打 造 国 际 一 流 的 城 市 能 源 系统 典 范。半 地 埋 高 压/低 压 预 装 式 变 电 站 景 观 融 合 度 较 高，具 备 一 定 时 间 内 的 防 水、防 洪 涝 功 能，广 泛 应 用于 雄 安 新 区 各 新 建 重 点 片 区、组 团 市 政 道 干 路、支 路、街 巷 路、公 园、体 育 馆 等，是 路 灯 照 明、交 通 信号 指 示 及 其 他 道 路 信 息 监 控 采 集 的 重 要 电 源 保 障。设 备 安 全、可 靠、经 济 运 行 是 城 市 健 康 运 营 的 重 要 组成 部 分，在 雄 安 新 区 开 展 电 力 安 全 管 理 规 范 编 制 工 作，可 有 效 规 范 配 电 设 备 运 维 管 理，降 低 设 备 事 故 率，提 高 供 电 可 靠 性，提 升 雄 安 新 区 用 户 安 全 用 电 和 景 观 化 管 理 水 平。75 技 术 要 求5.1 基 本 参 数 要 求额 定 频 率：5 0 H z高 压 侧 额 定 电 压：1 0 k V低 压 侧 额 定 电 压：0.4 k V高 压 侧 设 备 最 高 电 压：1 2 k V5.2 正 常 工 作 条 件5.2.1 抗 震 设 防 烈 度：6 度，9 度。5.2.2 使 用 环 境 温 度。5.2.2.1 设 备 正 常 使 用 的 环 境 温 度 不 宜 超 过 4 0，且 在 2 4 h 内 测 得 的 温 度 平 均 值 不 宜 超 过 3 5。（设备 在 高 于 以 上 环 境 温 度 条 件 中 运 用 时，应 考 虑 降 容 运 行 或 进 行 机 械 排 风）周 围 空 气 最 低 温 度 不 应 低 于-2 5。5.2.2.2 应 考 虑 温 度 的 急 剧 变 化，可 承 受 1 0 0 0 W/m2的 阳 光 辐 射，当 超 过 此 限 制 时 可 采 取 加 盖 屋 顶、强 迫 通 风 等 防 护 措 施。5.2.3 海 拔 高 度 不 超 过 2 0 0 0 m。5.2.4 污 秽 度 等 级 不 得 超 过 国 家 标 准 污 秽 条 件 下 使 用 的 高 压 绝 缘 子 的 选 择 和 尺 寸 确 定 第 1 部 分：定义、信 息 和 一 般 原 则 G B/T 2 6 2 1 8.1 中 现 场 污 秽 度 d 级。5.2.5 覆 冰 厚 度：范 围 为 1 m m 2 0 m m。5.2.6 应 当 考 虑 凝 露 和 降 水 的 影 响。5.2.7 地 下 设 备 防 护 等 级 I P 6 8，地 上 设 备 防 护 等 级 I P 3 3 D。5.2.8 基 舱 和 箱 体 外 表 面 应 做 防 腐 处 理，应 符 合 高 压/低 压 预 装 式 变 电 站 G B/T 1 7 4 6 7 中 第 6.1 0 4.3条 所 述 条 件，以 延 长 使 用 寿 命。5.2.9 基 础 抬 高 至 设 计 地 面 以 上 2 0 0 m m，基 础 外 包 采 用 灰 色 真 石 漆 涂 层，防 止 极 端 降 雨 等 天 气 导 致 半 地埋 高 压/低 压 预 装 式 变 电 站 进 水。5.2.1 0 根 据 工 程 实 际 需 要，地 埋 变 可 增 加 箱 变 设 备、环 境 监 测、数 据 采 集 及 传 输 的 相 关 功 能，便 于 运维 掌 握 设 备 运 行 状 态。5.2.1 1 安 装 气 候 要 求。5.2.1 1.1 雷 雨、风 雪、冰 雹 时 不 应 进 行 安 装。5.2.1 1.2 风 力 大 于 或 等 于 7 级 时 不 应 进 行 安 装。5.3 预 制 式 地 下 变 压 器 基 舱5.3.1 预 制 式 地 下 变 压 器 基 舱 由 金 属 框 架 上 盖 和 全 金 属 箱 体 两 部 分 组 成，应 与 地 下 式 变 压 器 整 体 装 配 完毕 后 出 厂。5.3.2 预 制 式 地 下 变 压 器 基 舱 箱 体 应 为 全 密 封 防 水 设 计，基 舱 顶 部 应 提 前 预 留 通 道 等 条 件，以 满 足 与 城市 电 网 相 适 应 的 进 出 线 需 求。预 制 式 地 下 变 压 器 基 舱 底 部 应 无 渗 漏，具 备 变 压 器 泄 露 油 储 存 功 能。5.3.3 预 制 式 地 下 变 压 器 基 舱 内 应 安 装 高、低 压 抱 箍 式 电 缆 支 架，便 于 电 缆 安 装 固 定。5.3.4 预 制 式 地 下 变 压 器 基 舱 盖 板 上 设 置 检 修 孔，检 修 孔 支 撑 构 件 采 用 液 压 支 撑 定 位，并 设 置 防 水 隐 藏式 门 锁，外 侧 应 具 有“高 压 危 险”警 示 标 志 或 符 号。5.3.5 预 制 式 地 下 变 压 器 基 舱 与 顶 盖 之 间 应 采 用 螺 栓 连 接 密 封 处 理，顶 盖 操 作 平 台 可 拆 卸，满 足 地 下 式变 压 器 吊 装 需 求。85.3.6 预 制 式 地 下 变 压 器 基 舱 底 板 应 设 置 集 水 槽，并 应 设 置 自 动 排 水 系 统、水 位 传 感 器 和 控 制 系 统，具有 自 动 感 应 排 水、手 动 开 启 或 关 闭 排 水 系 统 的 功 能。排 水 出 口 宜 在 室 外 地 坪 以 下，可 方 便 后 期 运 维 根 据现 场 条 件 外 接 水 管，将 存 水 排 至 就 近 排 水 管 道、绿 化 带 或 接 入 市 政 排 水，并 加 装 逆 止 阀。排 水 口 应 加 装防 小 动 物 措 施。5.3.7 预 制 式 地 下 变 压 器 基 舱 内 应 具 备 防 水 功 能，方 便 检 修，防 护 等 级 应 达 到 I P 6 8。5.3.8 预 装 式 户 外 箱 体 与 预 制 式 地 下 变 压 器 基 舱 的 连 接 底 座 之 间 应 设 置 通 风 口，通 风 口 设 置 防 止 小 动 物进 入 的 措 施，并 应 设 置 机 械 和 自 然 通 风 系 统，左 右 两 侧 应 设 对 流 通 风 百 叶 窗，出 厂 时 要 进 行 相 关 测 试、试 验，当 地 下 式 变 压 器 的 温 升 达 到 设 定 值 时，应 进 行 机 械 排 风 降 温，保 证 地 下 式 变 压 器 的 正 常 运 行。5.4 地 下 式 变 压 器5.4.1 半 地 埋 高 压/低 压 预 装 式 变 电 站 地 下 式 变 压 器 应 采 用 油 浸 式 变 压 器，绝 缘 介 质 优 先 选 用 非 燃、难燃 绝 缘 介 质。5.4.2 地 下 式 变 压 器 油 顶 层 温 升 应 不 大 于 5 0 K，绕 组 平 均 温 升 应 不 大 于 5 5 K。5.4.3 地 下 式 变 压 器 负 载 损 耗 负 偏 差 范 围 不 应 超 过 相 关 规 范 要 求。5.4.4 地 下 式 变 压 器 应 符 合 地 下 式 变 压 器 J B/T 1 0 5 4 4 的 相 关 规 定，地 下 式 变 压 器 的 能 效 等 级 不 应低 于 2 级 能 效。5.4.5 地 下 式 变 压 器 高、低 压 侧 连 接 器 与 变 压 器 应 密 封 连 接。5.5 预 装 式 户 外 箱 体5.5.1 一 般 要 求预 装 式 户 外 箱 体 应 符 合 高 压/低 压 预 装 式 变 电 站 G B/T 1 7 4 6 7 中 第 6.1 0 4.1 条 所 述 条 件，并 应 采用 防 腐 蚀 性 材 料 制 造。5.5.2 防 腐 蚀 要 求预 装 式 户 外 箱 体 的 金 属 部 件 应 有 足 够 的 防 锈 保 护，应 符 合 高 压/低 压 预 装 式 变 电 站 G B/T 1 7 4 6 7中 第 6.1 0 4.3.3 条 所 述 条 件，不 应 有 腐 蚀 现 象。5.5.3 机 械 强 度 要 求5.5.3.1 应 有 足 够 的 机 械 强 度，应 符 合 高 压/低 压 预 装 式 变 电 站 G B/T 1 7 4 6 7 中 第 6.1 0 1 条 所 述 条件，其 结 构 应 使 预 装 式 户 外 箱 体 在 正 常 使 用 时 及 在 规 定 的 条 件 下 搬 运 后 仍 然 满 足 相 关 要 求。5.5.3.2 预 装 式 户 外 箱 体 在 承 受 如 下 能 量 冲 击 后 应 保 证 安 全 性：1）易 碎 部 件 能 承 受 的 冲 击 能 量：0.5 N.m；2）其 他 部 件 能 承 受 的 冲 击 能 量：0.7 N.m；5.5.4 电 气 性 能5.5.4.1 预 装 式 户 外 箱 体 开 启 时 可 触 及 的 金 属 部 件 与 绝 缘 失 效 时 可 能 带 电 的 金 属 部 件，应 永 久 可 靠地 与 接 地 端 子 或 接 地 触 点 连 接。应 根 据 实 际 环 境 和 系 统 接 地 形 式 采 取 相 应 的 基 本 防 护 和 故 障 防 护 措 施，当 不 满 足 防 护 要 求 时 还 应 设 附 加 防 护 措 施。5.5.4.2 预 装 式 户 外 箱 体 的 可 导 电 部 件 和 壳 体 之 间 的 绝 缘 电 阻 不 应 低 于 0.5 M。5.5.4.3 预 装 式 户 外 箱 体 正 常 工 作 时 在 电 源 各 级 与 其 壳 体 之 间 可 能 产 生 的 泄 漏 电 流 最 大 有 效 值 不宜 大 于 3.5 m A.5.5.4.4 预 装 式 户 外 箱 体 的 固 定 带 电 部 件 及 其 绝 缘 材 料 应 采 用 阻 燃 材 料。5.5.5 预 装 式 户 外 箱 体 形 式预 装 式 户 外 箱 体 两 侧 传 媒 面 板 灯 箱 宜 采 用 照 明 型 灯 箱 或 L E D 显 示 屏，预 装 式 户 外 箱 体 外 观 设 计 形 式应 与 周 边 环 境 融 合，可 为 灯 箱、雕 塑、显 示 屏 等。5.6 高、低 压 开 关 设 备95.6.1 高 压 开 关 柜 应 采 用 1 0 k V 充 气 式（优 先 选 用 环 保 气 体）全 绝 缘 全 密 封 金 属 封 闭 开 关 设 备。5.6.2 高 压 柜 至 地 下 式 变 压 器 的 高 压 电 缆 应 采 用 单 芯 或 三 芯 电 缆，高 压 电 缆 截 面 积 由 设 计 人 员 根 据 实 际计 算 并 参 照 当 地 供 电 部 门 要 求 确 定。5.6.3 高 压 进 线 电 缆 连 接 器 采 用 屏 蔽 型 可 分 离 连 接 器，有 可 拆 装 的 接 地 栓。高 压 电 缆 室 面 板 应 加 有 透 明可 视 窗，可 用 于 观 察 电 缆 连 接 器 等 部 件 的 运 行 状 况。电 力 电 缆 室 与 电 缆 沟 连 接 处 应 设 置 防 止 小 动 物 进 入的 措 施。5.6.4 低 压 进 线 开 关 电 流 大 于 6 3 0 A 时，宜 采 用 低 压 框 架 断 路 器，各 出 线 回 路 采 用 塑 壳 断 路 器，低 压 室 门的 内 侧 应 标 出 主 回 路 的 线 路 图，信 号 灯 及 仪 表 的 装 设 位 置 应 易 于 观 察 和 更 换。5.6.5 低 压 中 性 导 体(N)和 保 护 接 地 导 体（P E）截 面 积 的 选 择 应 符 合 民 用 建 筑 电 气 设 计 标 准 G B 5 1 3 4 8中 第 7.4.5 条 的 相 关 规 定。5.6.6 高、低 压 开 关 柜 应 满 足 设 备 使 用 地 域 的 计 量 要 求，便 于 计 量 表 计、计 量 互 感 器 的 安 装 与 维 护。5.6.7 设 备 短 路 电 流 水 平5.6.7.1 1 0 k V 电 压 等 级 设 备 短 路 电 流 水 平 不 小 于 2 0 k A。5.6.7.2 0.4 k V 电 压 等 级 的 低 压 设 备 短 路 电 流 水 平 需 根 据 系 统 及 主 变 压 器 参 数 进 行 计 算，具 体 参 数由 工 程 设 计 确 定。5.7 无 功 补 偿低 压 开 关 柜 应 装 设 低 压 无 功 补 偿 装 置。在 低 压 侧 设 置 集 中 自 动 补 偿 装 置，电 容 器 组 采 用 自 动 循 环 投 切 方式，要 求 补 偿 后 的 功 率 因 数 不 低 于 0.9。1 06 运 维 管 理 模 式 及 资 质 要 求6.1 运 维 管 理 模 式6.1.1 用 户 应 根 据 其 半 地 埋 高 压/低 压 预 装 式 变 电 站 受 电 电 压 等 级、高 压 变 配 电 装 置 规 模、负 荷 重 要 性和 自 动 化 程 度，采 取 适 宜 的 运 维 管 理 模 式。6.1.2 用 户 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 运 维 管 理 要 根 据 管 理 工 作 的 需 要，配 置 资 质 相 适 应 的 电 气管 理 专 职 人 员,具 体 承 担 本 单 位 的 半 地 埋 高 压/低 压 预 装 式 变 电 站 运 维 管 理 及 其 他 用 电 管 理 的 职 责。6.1.3 用 户 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 运 维 管 理 按 监 控 和 操 作 方 式 区 分，可 分 为 巡 视 管 理 模 式 以及 监 控 中 心+巡 视 操 作 班 模 式。1）巡 视 管 理 模 式：负 责 设 备 巡 视、运 行 维 护、电 气 操 作、异 常 及 故 障 处 理 等 工 作。2）监 控 中 心+巡 视 操 作 班 模 式：在 监 控 中 心 内 的 监 控 人 员 负 责 所 辖 范 围 内 各 无 人 值 守 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 监 控,由 运 维 人 员 负 责 所 辖 范 围 内 各 无 人 值 守 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 设备 巡 视、运 行 维 护、电 气 操 作、异 常 及 事 故 处 理 等 工 作。运 维 人 员 应 配 备 相 应 的 信 息 系 统，实 现 对 所 辖地 埋 变 的 异 常 及 告 警 信 息 的 查 询 功 能。6.2 半 地 埋 高 压/低 压 预 装 式 变 电 站 运 维 单 位 的 资 质6.2.1 半 地 埋 高 压/低 压 预 装 式 变 电 站 的 运 维 单 位 应 依 法 开 展 其 经 营 范 围 以 内 的 业 务，应 持 有 行 业 主 管部 门 颁 发 的“承 装（修、试）电 力 设 施 许 可 证”。6.2.2 半 地 埋 高 压/低 压 预 装 式 变 电 站 运 行 单 位 应 按 照“承 装（修、试）电 力 设 施 许 可 证”许 可 等 级（4级），从 事 相 应 电 压 等 级 的 运 维 工 作。6.3 运 维 人 员 资 质6.3.1 经 医 师 鉴 定，运 维 人 员 应 无 妨 碍 从 事 电 气 工 作 的 病 症 和 生 理、心 理 缺 陷（体 格 检 查 每 两 年 至 少 一次）。6.3.2 运 维 人 员 按 其 工 作 岗 位 的 需 要，应 具 备 必 要 的 安 全 生 产 知 识，熟 悉 电 气 设 备 上 安 全 工 作 的 相 关 规定，会 紧 急 救 护 法，特 别 是 触 电 急 救。6.3.3 运 维 人 员 应 有 中 华 人 民 共 和 国 应 急 管 理 部 颁 发 的、有 效 的“特 种 作 业 操 作 证”，并 按 操 作 证 所 列项 目 从 事 相 应 岗 位 工 作。6.3.4 运 维 人 员 应 具 备 所 当 管 理 工 作 相 适 应 的 大 专 及 以 上 专 业 学 历，有 系 统 的 电 气 知 识 和 运 维 管 理 经历，熟 悉 管 理 范 围 内 的 电 系 及 设 备，能 承 担 工 作 票 签 发 人 的 职 责。6.3.5 运 维 人 员 应 有 基 本 的 电 气 知 识，掌 握 运 行 工 作 技 能，熟 悉 现 场 设 备。主 要 运 维 人 员 应 有 现 场 运 维经 验，能 承 担 工 作 许 可 人 的 职 责。6.4 运 维 人 员 配 置 标 准半 地 埋 高 压/低 压 预 装 式 变 电 站 应 保 证 至 少 有 两 名 运 维 人 员 可 在 3 0 m i n 内 到 达 现 场 工 作。巡 视 操 作 班 应 安排 应 急 值 班，值 班 人 数 每 班 不 少 于 两 人。6.5 工 作 票6.5.1 1 0 k V 电 压 等 级 的 半 地 埋 高 压/低 压 预 装 式 变 电 站 设 施 的 检 修、改 装、调 整、试 验、校 验 工 作，应填 写 相 应 工 作 票。6.5.2 工 作 票 由 运 维 管 理 单 位 的 电 气 负 责 人 签 发。6.5.3 工 作 票 的 种 类 和 票 面 格 式 应 符 合 G B 2 6 8 6 0 的 要 求。1 16.5.4 一 张 工 作 票 中，工 作 票 签 发 人、工 作 许 可 人 和 工 作 负 责 人 不 应 互 相 兼 任。6.5.5 一 个 工 作 负 责 人 不 应 同 时 执 行 两 张 及 以 上 工 作 票。6.5.6 同 一 天 在 几 处 同 类 型 箱 式 变 电 站 等 配 电 设 备 上 一 次 进 行 的 同 类 停 电 操 作，可 使 用 一 张 工 作 票。1 27 安 全 管 理7.1 防 雷7.1.1 半 地 埋 高 压/低 压 预 装 式 变 电 站 高 压 侧 的 防 雷 保 护 装 置 应 单 独 采 用 高 压 避 雷 器，宜 以 金 属 氧 化 锌避 雷 器 为 首 选，可 增 加 装 设 空 气 间 隙，作 为 金 属 氧 化 锌 避 雷 器 失 效 的 后 备 保 护 措 施。低 压 侧 的 防 雷 保 护装 置 宜 装 设 低 压 避 雷 器。7.1.2 低 压 配 电 部 分 还 应 加 装 浪 涌 保 护 器 作 为 对 间 接 雷 电 和 直 接 雷 电 或 其 它 瞬 时 过 电 流、过 电 压 的 电 涌的 影 响 进 行 保 护。7.1.3 防 雷 保 护 装 置 应 与 接 地 网 良 好 连 接。所 有 避 雷 器 应 与 中 性 线、地 下 式 电 力 变 压 器 外 壳 和 其 它 金 属的 支 撑 件 共 同 接 地，避 免 或 减 轻 雷 电 对 低 压 终 端 用 户 的 危 害。7.2 接 地半 地 埋 高 压/低 压 预 装 式 变 电 站 四 周 应 敷 设 闭 合 环 形 接 地 网，其 工 作 接 地 电 阻 不 应 大 于 4，保 证 人身 电 击 的 电 压 限 值 在 安 全 电 压 范 围。工 作 接 地 及 保 护 接 地 可 采 用 共 用 接 地，共 用 接 地 电 阻 不 应 大 于 1，条 件 允 许 时 宜 独 立 分 开 引 接。7.3 接 地 装 置 的 敷 设半 地 埋 高 压/低 压 预 装 式 变 电 站 地 面 高 低 压 开 关 柜 及 预 制 式 地 下 变 压 器 基 舱 应 与 接 地 网 良 好 连 接，且 与 接 地 网 的 连 接 应 不 少 于 两 处，电 气 装 置 的 接 地 应 单 独 与 接 地 母 线 或 接 地 网 相
