城市轨道交通隧道结构装配式工艺加固维修技术规程DB11／T 2258-2024.pdf

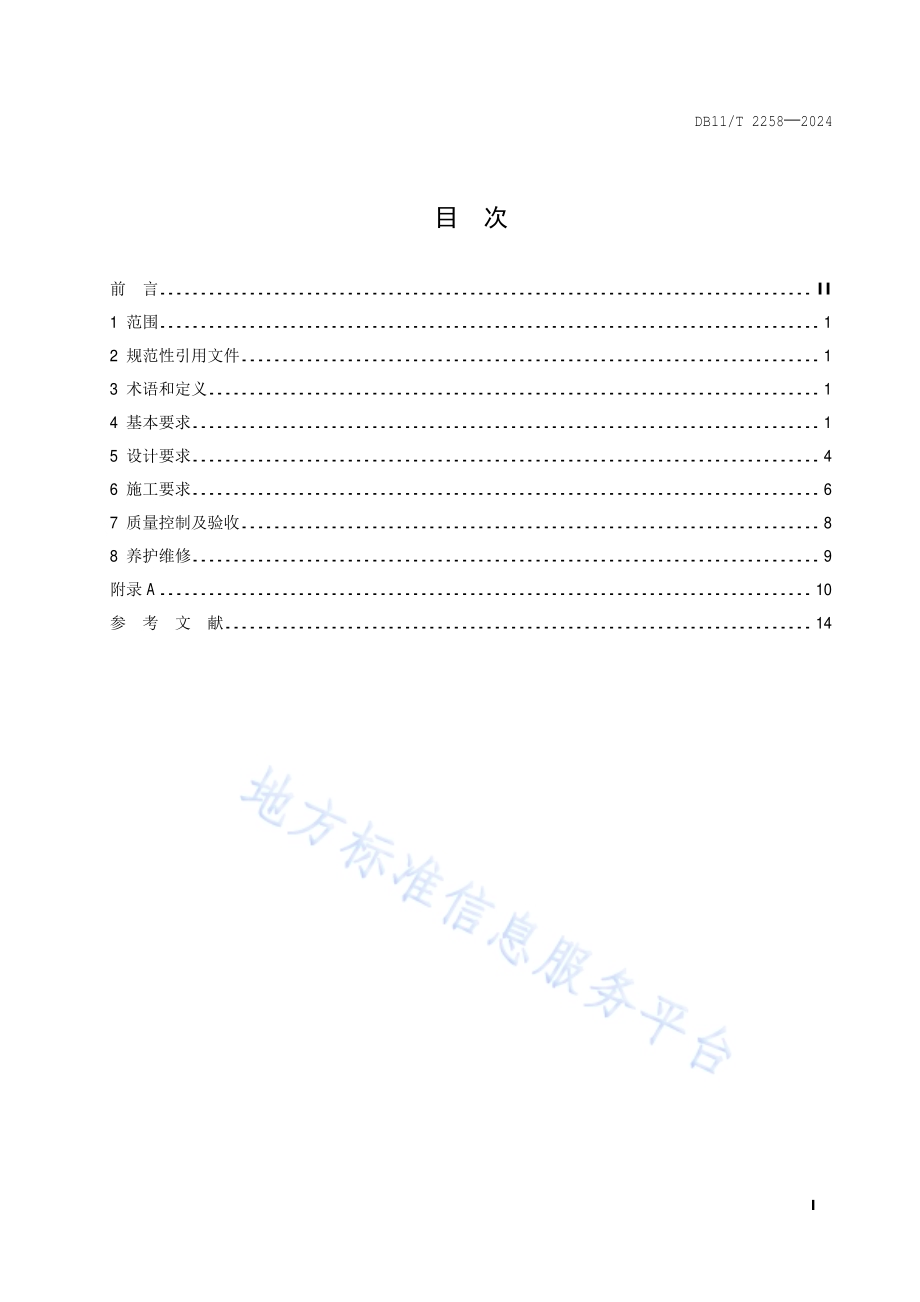

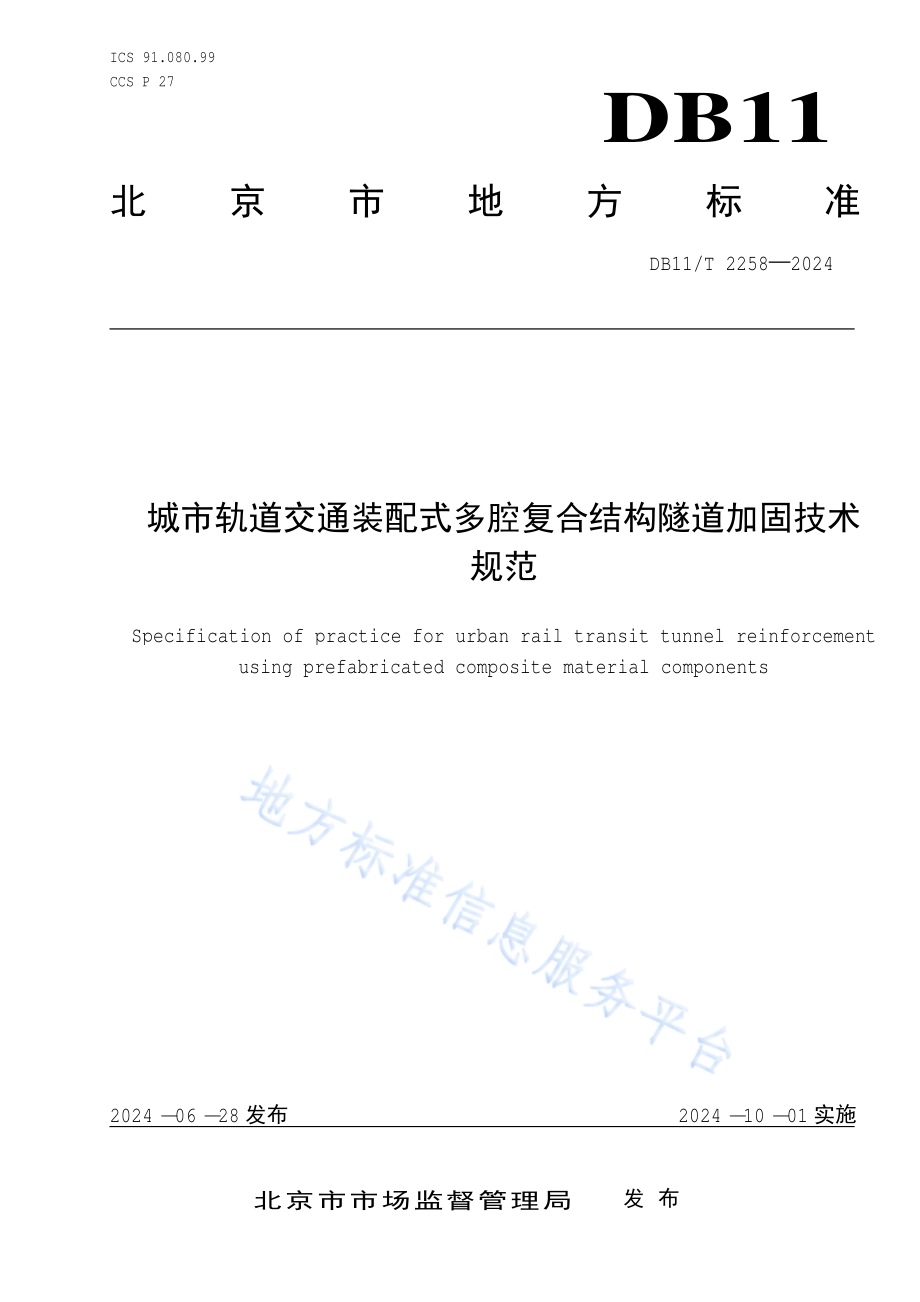

ICS 91.080.99 CCS P 27 DB11 北京市地方标准 DB11/T 2258 2024 城市轨道交通装配式多腔复合结构隧道加固技术 规范 Specification of practice for urban rail transit tunnel reinforcement using prefabricated composite material components 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 2258 2024 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.1 5 设计要求.4 6 施工要求.6 7 质量控制及验收.8 8 养护维修.9 附录 A.10 参 考 文 献.14 DB11/T 2258 2024 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件由北京市交通委员会提出并归口。本文件由北京市交通委员会组织实施。本文件起草单位：北京市地铁运营有限公司、北京地铁工程管理有限公司、国铁新材（北京）科技有限公司、北京 城建 设计 发展集团股份 有限公司、北京交通 大学、北京市 建 设工程质量第 三检测所 有限责任 公司、北京地铁 建筑 设施维护有限公司、同济大学、北京市 轨道 交通运营管理有限公司、湖 北 轨道交通设计 研究股份 有限公司、北京市 政路桥科技发展 有限公司、北京交通 发展研究院、中 铁工程设计 咨询集团 有限公司、中 国 水利水电科学研究院、北京市基 础 设施 投资 有限公司、中 国铁 路 设计 集团 有限公司、北京 建筑 材 料检 验 研究院股份 有限公司、广州 地铁设计 研究院股份 有限公司、中 铁 二院华东勘察 设计有限 责任 公司。本文件 主 要起草 人 员：李宇杰、王大润、李玲、刘燕华、叶利宾、杨硕、陆遥、李强、潘婷、杨 运 节、于霖、张军、马灿玮、段星亮、孙光华、房倩、韩松、柳 献、贺美德、李珅、徐海清、牛晓凯、屈 文 彬、王 文 明、王军、张 伟、马 洁、杨华 威、任 雅琴、何巍、张 育敏、张 超、沈忱、谭磊、田桂英、孙 征南、张硕、刘 珣、贺 姗、袁俊、申巧凤、刘建 友、齐恒、宋 文 杰、刘晓 亭、张 博、楚 刘 辉、王 达麟、张 秀丽、麦家儿、黄栩。DB11/T 2258 2024 1 城市轨道交通装配式多腔复合结构隧道加固技术规范 1 范围 本文件规定 了 城 市 轨道 交通 装配式多腔复合 结构 隧 道 加固 的基本要求、设计要求、施工要求、质量控制及验收、养护维修的要求。本文件 适 用 于城 市 轨道 交通 圆形、类圆形隧 道 结构的修 复加固，其他形状 地 下 工程结构修 复加固可参照 使 用。2 规范性引用文件 下列 文件 中 的 内容 通 过 文 中 的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注日期 的引用文件，仅该日期对应 的 版 本 适 用 于 本文件；不注日期 的引用文件，其最 新 版 本（包括 所 有的修 改 单）适 用 于 本 文件。GB/T 8162 结构用 无缝钢 管 GB 50300 建筑 工程施工质量验收 统一 标准 GB/T 50448 水 泥 基 灌浆 材 料 应 用 技 术规范 GB 50728 工程结构 加固 材 料 安全 性 鉴 定 技 术规范 GB 55004 组 合 结构通用规范 JGJ 145 混凝土 结构 后锚 固 技 术规程 JGJ/T 212 地 下 工程 渗 水 漏治 理 技 术规程 DB11/T 718 城 市 轨道 交通设施养护维修 技 术规范 DB11/T 1843 盾 构 法 隧 道 修 复加固 工程施工质量验收规范 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 装配式多腔复合结构 assembled multi-cavity composite structure 纤 维 增 强 材 料 与 多 根 钢 管 复合成 型，拼 装 后在 腔 体 内 部 灌 注 灌浆 材 料 形成 的 复合 结构。3.2 前置防护 protection before construction 为 了 确保 作 业影响 范围 内 轨道 交通 隧 道 既 有设施 在 结构 加固 维修 期 间安全与功能正常，施工前 对其采取临时 性 保 护 罩安 设、绝缘毯防 护、篷布铺 设 以 及 防 护 警示 标 牌 设 置等相关措 施。4 基本要求 4.1 一般要求 4.1.1 城 市 轨道 交通 隧 道主 体 结构 状 态依据 DB11/T 718评 定 为 4级、5级时，宜采 用 装配式多腔复合 结构 进行 加固。DB11/T 2258 2024 2 4.1.2 经评估论证邻近 施工 影响 轨道 交通 既 有 线 隧 道 结构 安全，需 要 进行预 加固 时，可 采 用 装配式多腔复合 结构 进行 加固。4.1.3 装配式加固应 将 复合成 型 的 多 根 钢 管 划 分 为 多 节段 拼插 构件，通 过 结构 胶 及 锚栓将 其固 定 在 隧 道 内 壁上，并 对钢 管 腔 体 内 灌 注 灌浆 材 料。4.1.4 加固 施工前，应对隧 道 的 渗漏、破损、开裂等 结构 病害进行治 理，并 应达 到 DB11/T 1843和 JGJ/T 212的验收标准。4.1.5 城 市 轨道 交通 隧 道 装配式多腔复合 结构修 复加固应 编 制 专项 设计 方案、专项 施工组织 方案 及 应 急预案。4.1.6 加固 施工前，隧 道 内 原 有管 线 和 其他 设施的 移 位 或 保 护 应 符 合 前 置防 护的规定。4.1.7 加固 施工作 业 及施工质量 应 满足 轨道 交通运营 安全 要求。4.2 材料要求 4.2.1 材 料 宜 用 不 锈 钢，也 可 采 用 经 过 防 锈处 理的 普 通 钢 管。钢 管 选 用 应 符 合 GB/T 8162的要求。4.2.2 纤 维 增 强 材 料 宜 用 玄武岩 纤 维单 向 布，也 可 采 用 碳 纤 维、玻璃 纤 维、芳纶 纤 维，力 学 性 能 指 标 应 符 合 表 1要求；纤 维 增 强 材 料 质量 应 符 合 GB 55004的要求。表 1纤维增强材料力学性能 项 目 抗拉 强 度 MPa 拉伸弹 性 模 量 GPa 伸长率%指 标 2000 80 2.2 4.2.3 灌浆 材 料 应 采 用 预 应 力孔 道 的 水 泥 基 灌浆 材 料，性 能 指 标 应 符 合 GB/T 50448的要求，如表 2所 示。表 2 水泥基灌浆材料性能指标 序号 项 目 技 术 指 标 1 凝 结 时间 h 初 凝 4 终 凝 24 2 流锥流动度 s 初始 10 18 30min 12 20 3 泌 水 率%24h自 由 泌 水 率 0 压力泌 水 率（%），0.22MPa 1 压力泌 水 率（%），0.36MPa 2 4 抗压 强 度 7d 35 28d 50 5 24h自 由 膨胀率%0 3 DB11/T 2258 2024 3 4.2.4 结构 胶 的基本性 能 应 符 合 GB 50728中 I类 胶（A级）的要求，如表 3所 示。表 3 结构胶基本性能指标 检 验 项 目 检 验 条 件 鉴 定 合 格指 标 类 胶 A级 胶 体 性 能 抗拉 强 度 MPa 在(23士 2)、(50士 5）%RH条 件 下,以 2mm/min加 荷速度 进行 测 试 38 受拉弹 性 模 量 MPa 2.4*103 伸长率%1.5 抗弯 强 度 MPa 50 且 不 得呈碎 裂 状 破 坏 抗压 强 度 MPa 70 粘结能力 钢对钢 拉伸抗剪 强 度 MPa 标准 值(23士 2)、(50士 5）%RH 14 平均值(60士 2)、10min 16(95士 2)、10min-(125士 3)、10min-(-45士 2)、30min 16 钢对钢 粘 结 抗拉 强 度 MPa 在(23士 2)、(50士 5）%RH条 件 下,按所 执 行 试 验 方法 标准规定的 加 荷速度 测 试 40 钢对钢 T冲击剥离长度 mm 20 钢对 C45混凝土正 拉粘 结 强 度 MPa 2.5 且 为混凝土 内 聚 破 坏 不 挥 发 物含 量(105士 2)、（180士 5）min 99 注：表 中 各 项 指 标，除 标有标准 值外，均 为 平均值。4.2.5 锚栓 质量 应 符 合 JGJ 145的要求，如表 4所 示。表 4 锚栓性能指标 埋入深度 mm 抗拔承载力 kN 100 83.6 4.2.6 多腔复合 结构 表面 应 涂刷普 通 钢 结构 防 火涂 料，耐火极 限 Ft 2.00h，耐火 性 能 分 级 不 低 于 Fp2.00，应 符 合 GB 14907的要求。DB11/T 2258 2024 4 5 设计要求 5.1 设计原则 加固 设计 应 符 合 以 下 要求：a)不应 侵 入 隧 道 的设 备 限 界；b)不应 影响 隧 道 内 轨道 交通设 备 设施的 正常 使 用；c)不应 影响线 路 的 正常 运营。5.2 设计依据 编 制设计 方案 前，应 收 集 下列 资料 作 为 设计 依据：a)隧 道 结构的设计 资料、施工 资料、竣 工 资料 及 相关 技 术文件；b)隧 道 结构 现 状 检测 报告、监 测 数 据 及 安全 性 评估 报告；c)隧 道 结构的 大 修 或 专项 维修 资料；d)其他 相关 资料。5.3 设计内容 5.3.1 设计的 内容应包括：a)确 定 加固 范围、隧 道 横断 面 安 装 范围、多腔复合 结构的 截 面 尺寸 及材 料 参 数、纵 向 榀 间 距、横向 节段 划 分 等；b)绘 制 相 应 的 多腔复合 结构 安 装 平面、纵剖 面 及 横断 面 布置 图，以 及 节 点 安 装 详图；c)明 确 施工 技 术要求及 相关 注 意事 项。5.3.2 装配式多腔复合 结构 常 用 型 号 为-a型、-b型、型，横断 面如 图 1-图 3所 示，力 学 性 能 指 标应 满足表 5的要求，其 中 纤 维 增 强 材 料 厚 度 为 1mm，钢 管 壁 厚 为 1mm。单位 为 毫米 标引 序号 说 明:1 纤 维 增 强 材 料 2 钢 管 3 灌浆 料 L1 60mm L2 180mm L3 182mm H1 30mm H2 32mm 图 1-a型多腔复合结构横断面图 DB11/T 2258 2024 5 单位 为 毫米 标引 序号 说 明:1 纤 维 增 强 材 料 2 钢 管 3 灌浆 料 L1 60mm L2 180mm L3 182mm H1 40mm H2 42mm 图 2-b型多腔复合结构横断面图 单位 为 毫米 标引 序号 说 明:1 纤 维 增 强 材 料 2 钢 管 3 灌浆 料 L1 60mm L2 240mm L3 242mm H1 40mm H2 42mm 图 3 型多腔复合结构横断面图 表 5 多腔复合结构力学性能指标 型 号 尺寸 规 格 力 学 性 能 性 能 指 标-a型 182mm 32mm（2mm）抗弯 刚 度 N mm 50 109 弹 性 模 量 GPa 53.0-b型 182mm 42mm（2mm）抗弯 刚 度 N mm 155 109 弹 性 模 量 GPa 60.0 型 242mm 42mm（2mm）抗弯 刚 度 N mm 185 109 弹 性 模 量 GPa 70 DB11/T 2258 2024 6 5.3.3 对隧 道 结构 进行 加固 时，应 通 过配 套 的结构 胶 及 锚栓将 复合 型 材 固 定 于 隧 道 结构 内 壁，形成复合截 面，达 到 变 形 协调、共 同 承载 的 目 的。5.3.4 多腔复合 结构的 节段 划 分及 锚栓布置 应 结 合隧 道 形状 及 尺寸、隧 道 内 设 备 设施位 置、单 节段 自 重、施工 天窗 时间等 因素综 合 确 定。6 施 工 要求 6.1 一般要求 6.1.1 装配式多腔复合 结构修 复加固应 按照 多腔复合 结构 加 工 与 制作、隧 道 内 既 有设 备 设施前 置防 护、多腔复合 结构 现场 安 装 的要求 进行 施工。6.1.2 施工前 应 编 制 专项 施工组织 方案，应包括 编 制 依据、工程 概况、施工 总 体安 排、施工工 艺 流 程及工 序、质量标准、质量管理控制 措 施、安全 文 明 措 施 等，且 应 符 合 施工 阶 段 隧 道 结构 安全 性和质量控制要求。6.1.3 施工前 应 编 制 应 急 预案，应包括应 急 小 组组织 架 构、应 急 事 项 管理 流 程及 现场 处 置预案。6.2 多腔复合结构加 工与制作 6.2.1 多腔复合 结构 腔 体 加 工制作前，应对隧 道 结构 内 壁 断 面 进行 测 绘，根据 测 绘数 据进行 定制 加 工，复合 结构 与 隧 道 内 壁 贴 合 度 偏差 不应超过 2mm。6.2.2 多腔复合 结构 锚栓 孔 数 量 应 按设计要求的 1.2倍 加 工设 置；灌浆 孔 按照单 腔 单 注 的 原 则，每榀 多腔复合 结构 均 应 预 设 注 浆 孔、出 浆 孔。6.2.3 多腔复合 结构出 厂 前 应 按照 正 式 拼 装 顺 序 预拼 成 环，观 察 多腔复合 结构 外 观、锚栓 孔 是否完好，并 测 量 多腔复合 结构 尺寸 规 格 及 弧 度 是否 符 合 设计要求，拼 装 精 度 应 符 合 5mm的要求。6.3 隧道内 既有 设 备 设施前置防护 6.3.1 修 复加固 施工前，应对隧 道 线 缆、桥 架 及 既 有设 备 设施 等 情况 进行 踏 勘、记 录，对 施工 影响 范围内 的设 备 设施 应 进行保 护，应 拆 移 与安 装 位 置相 冲 突 的设 备 设施。6.3.2 修 复加固 施工 时，应 实地 调查 隧 道 的 断 面 布置 情况，应 规 划 施工 机械 设 备 的 行 走 和 停靠 位 置，确认 与 接触网 或 接触 轨 等 运营设施的 安全 距 离满足 要求。6.4多腔复合结构 现 场 安 装 6.4.1 多腔复合 结构 现场 安 装包括 工前准 备、基 面处 理、粘 结 锚 固、中 间 撤场、灌浆、最 后 撤场 等 步 序。6.4.2 工前准 备 要求 如 下：a)工前准 备 包括 各 施工 步 序 进 入 隧 道 施工前的工 机具 状 态 检 查、工 机具 运 输至 作 业 面、供 电 线 路 搭 设、照 明 及组 装 脚手架 等 内容；b)施工前 应 确保 所 有工 机具 处 在 可 正常 使 用 状 态。6.4.3 基 面处 理要求，如 图 5所 示：a)既 有 线 缆 应 满足 与 隧 道 衬砌之 间 的 距 离 60mm，如 不 满足，应对 线 缆 进行 微 调；b)隧 道 衬砌 表面 不应 有 油污、浮尘、水 渍，如 不 满足，应 进行 基 面处 理。DB11/T 2258 2024 7 图 5 基面 处 理 流程 图 6.4.4 粘 结 锚 固 要求，如 图 6所 示：a)多腔复合 结构 应 按照 先拱顶、后 侧墙 的 顺 序 安 装；b)隧 道 锚栓 孔 打 设前，应 采 用 钢 筋探 测 仪 对 结构 钢 筋 进行 探 测，孔 位 应 避 开 结构 钢 筋；c)结构 胶 满 布 刮 涂 于 多腔复合 结构 外 弧 面，胶体 厚 度 不应 小 于 5mm，以确保安 装 后胶体 挤 压 密 实；d)待 多腔复合 结构 粘 结 于 隧 道 内 壁后，打 设 锚栓 固 定；e)安 装 完 毕，应 刮 除 清 理 多腔复合 结构 两侧挤 压 溢 出的结构 胶。图 6 粘 结锚固 流程 图 6.4.5 灌浆 要求，如 图 7所 示：a)灌浆 料 按单 腔 单 注 依 次 灌 注，灌浆 机 最 大 压力 不 宜 大于 0.6MPa，单 腔 灌浆 至 出 浆 孔 持续 无 气 泡 时，先 关 闭 出 浆 阀门，后关 闭 注 浆 阀门，终 止 灌浆 工 序；b)灌浆 完 毕 后 24小 时，灌浆 料 初 凝，可 拆 除 灌/出 浆 阀 体 组。图 7 灌浆 流程 图 6.4.6 撤场 a)撤场 前，拆 除 设 备 设施 临时防 护用 具；b)撤场 应 完 成对 人 员、工 机具、主 辅 料 的 清 点 工作，保证 施工 现场 无 遗 漏。DB11/T 2258 2024 8 7 质量控制及验收 7.1 一般要求 7.1.1 装配式多腔复合 结构的质量验收 宜 按照 整 体 验收 进行。7.1.2 整 体 验收质量控制 应 按照施工准 备、施工作 业 两个 阶 段 提 供 相 应 文件 记 录。7.1.3 质量控制及验收 对 象 以 总榀数 为 基 数 进行 抽 检 数 量的计 算。7.2 质量阶段控制 要求 7.2.1 施工准 备阶 段 要求 如 下：a)进 场 材 料 应 符 合下列 要求：1）全 数 检 查 一 批次 检 查 一 次；2）检 查 产品 出 厂 合 格 证 或 质 保 书 等 资料。b)基 面处 理 应 符 合下列 要求：1）全 数 检 查，一 批次 检 查 一 次；2）隧 道 衬砌 表面 不应 有 油污、浮尘、水 渍 等 问题。c)防 火涂 层 表面 不应 有 裸露 复合 纤 维 层 的 划 痕，不应 有 脱落、起 鼓、开裂等 问题；d)施工准 备阶 段 质量控制参考附录 A表 A.1进行 填写。7.2.2 施工作 业 阶 段 要求 如 下：a)刮 涂 结构 胶 厚 度 应 符 合下列 要求：1）抽样 检 查，抽样比例 按 总榀数 的 2%抽 取 且 不应少 于 2榀；2）现场观 察 和 检 查，厚 度 应不 小 于 5mm。b)隧 道 锚栓 孔 的 尺寸 应 符 合下列 要求：1）抽样 检 查，抽样比例 10%且 每榀 不应少 于 3个；2）用 钢 尺 测 量，并 检 查 施工 记 录。c)锚 固 数 量 应 符 合下列 要求：1）全 数 检 查；2）现场观 察 计 数，并 检 查 施工 记 录。d)锚栓 植 入深度 应 符 合下列 要求：1）抽样 检 查，抽样比例 10%且 不应少 于 3根，并 符 合 设计要求；2）用 钢 尺 量 锚栓 尾 部 露 出 长度，以 检 验 锚栓 植 入深度，并 检 查 产品 出 厂报告 等 资料。e)钢 管 内 部 灌浆 料 填充效果 应 符 合下列 要求：1）用 敲 击 法进行 出 浆 口 一 侧拱腰 至 拱顶 的 重点 部位 抽样 检 查，抽样比例 10%；2）填充 不应 出 现 漏 填空隙。f)施工作 业 阶 段 质量控制参考附 表 2进行 填写。7.3 工程整体质量验收 7.3.1 施工 现场 质量管理 检 查记 录、工程 竣 工验收 记 录 应 符 合 GB 50300的 相关 规定。7.3.2 工程 竣 工验收 应 提 供 以 下 文件 记 录：专项 设计 图 纸、专项 施工 方案 及 应 急 预案、材 料 及 配 件 进 场检 验 记 录 表、主 材及 辅 材 产品 质量 证 明 文件、工程施工 日 志 等 工程 竣 工 资料；材 料 及 配 件 进 场 检 验 记 录 表 参考附 表 1进行 填写。7.3.3 验收结 果 参考附 表 3内容 进行 填写。具 体 参 评 单位由 建 设单位、设计单位、监 理单位、施工单位 共 同 组 成。DB11/T 2258 2024 9 8 养 护维 修 8.1 一般要求 8.1.1 应对装配式多腔复合 结构的 贴 合 面、锚栓、螺母、防 火涂 层 进行全 面 细致 的 检 查，检 查 的结 果参考附 表 4进行 填写。8.1.2 装配式多腔复合 结构的养护维修 包括日 常 检 查 和 日 常 养护。8.1.3 检 查 人 员 应 携带 常 规 检 查 工 具 及 必 要的 记 录工 具。检 查 工 具 包括 相 机、手 电 筒、粉笔 等；必 要的 记 录工 具 包括 记 录 笔、记 录本和 记 录 仪 等。8.2 日常检查 8.2.1 检 查 周 期 检 查 周 期 宜为 每 半年 一 次。8.2.2 检 查 对 象 目 测检 查 多腔复合 结构 与 隧 道 衬砌 贴 合 度，锚栓、螺母 及 防 火涂 层。8.2.3 检 查 内容 贴 合 面 检 查 结构 胶 是否 开裂；锚栓、螺母 检 查是否 移 位、松 动；防 火涂 层 检 查 脱落、开裂、起 鼓 等现 象。8.3 日常养 护维 修 8.3.1 对 于 结构 胶开裂 位 置，应 先 对 开裂 处 的基 面 进行 清 理，再 采 用 符 合 4.2.4要求的结构 胶进行 填充。8.3.2 对 于 移 位、松 动 的 锚栓 应 进行 紧 固，紧 固 后 的 螺母 重 新标 记 止退 线。8.3.3 对 于 脱落、开裂、起 鼓 的 防 火涂 层，应 先 对 破损 或 起 鼓 位 置进行 表面 清 理，再 采 用 符 合 4.2.6要求的 防 火涂 料 进行 补 刷。DB11/T 2258 2024 10 附录 A（资 料性）施 工质量记录 表 A.1 施工准 备阶 段 质量控制 记 录 表 见 表 A.1。表 A.1 施 工 准 备阶段质量控制记录 表 施工准 备阶 段 质量控制 记 录 表 资料 编 号 工程 名称 进 场 日期 施工单位 分 包 单位 序号 项 目 规 格 型 号 进 场 数 量 生产 厂 家 质量 证 明 文件 核 查 检 验结 果 复 验 情况 1 进 场 材 料 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 2 基 面处 理 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 3 防 火涂 层 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 施工单位 检 查意 见：外 观 及质量 证 明 文件：符 合 要求 不 符 合 要求 日期：需 要 复 验 项 目 的 复 验结 论：符 合 要求 不 符 合 要求 日期：附件 共（）页 监 理单位 审 查意 见：符 合 要求，同 意 使 用 不 符 合 要求，退 场 日期 签 字 施工单位材 料 验收 负 责人 分 包 单位材 料 验收 负 责人 专业 监 理工程 师 制 表 日期 注:1.本 表 由 监 理单位 填写。2.本 表 由 专业 监 理工程 师 签 字 批 准 后 代替 材 料 进 场报 验 表。DB11/T 2258 2024 11 A.2 施工作 业 阶 段 质量控制 记 录 表 见 表 A.2。表 A.2 施 工作业阶段质量控制记录 表 施工作 业 阶 段 质量控制 记 录 表 资料 编 号 工程 名称 进 场 日期 施工单位 分 包 单位 序号 项 目 规 格 型 号 进 场 数 量 生产 厂 家 质量 证 明 文件 核 查 检 验结 果 复 验 情况 1 结构 胶 厚 度 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 2 隧 道 锚栓 孔 尺寸 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 3 锚 固 数 量 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 4 锚栓 植 入深度 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 5 灌浆 料 填充效果 符 合 不 符 合 符 合 不 符 合 不 需 复 验 复 验 合 格 复 验 不合 格 施工单位 检 查意 见：外 观 及质量 证 明 文件：符 合 要求 不 符 合 要求 日期：需 要 复 验 项 目 的 复 验结 论：符 合 要求 不 符 合 要求 日期：附件 共（）页 监 理单位 审 查意 见：符 合 要求，同 意 使 用 不 符 合 要求，退 场 日期 签 字 施工单位材 料 验收 负 责人 分 包 单位材 料 验收 负 责人 专业 监 理工程 师 制 表 日期 注:1.本表 由 监理 单位填写。2.本表 由专业 监理 工程师签字批 准 后代替 材料 进 场 报验 表。DB11/T 2258 2024 12 A.3 工程质量验收 表 见 表 A.3。表 A.3 工程质量验收 表 工程 名称 建 设单位 工程地 址 工程 概 述 开 工 日期 竣 工 日期 对工程质量情况进行评价：质量控制资料和文件的检查情况 建 设单位：项 目 代 表：年 月 日 备 注：运营单位：项 目 代 表：年 月 日 设计单位：项 目 代 表：年 月 日 监 理单位：项 目 代 表：年 月 日 施工单位：项 目 代 表：年 月 日 DB11/T 2258 2024 13 A.4 多腔复合 结构 日 常 检 查记 录 表 见 表 A.4。表 A.4 多腔复合结构 日常检查记录 表 检 查 区 间 站 至 站 里 程 线 别 上行 下 行 检 查 项 目 出 现 问题 检 查 方法 意 见 建 议 材 料 耗费 名称 规 格 单位 数 量 检 查 人 员 检 查 日期 备 注 用 户盖章 DB11/T 2258 2024 14 参 考 文 献 1 GB/T 700 2006 碳 素 结构 钢 2 GB 14907 2018 钢 结构 防 火涂 料 3 GB 50205 2020 钢 结构工程施工质量验收标准 4 GB 50367 2013 混凝土 结构 加固 设计规范 5 GB 50550 2010 建筑 结构 加固 工程施工质量验收规范 6 GB 50936 2020 钢 管 混凝土 结构 技 术规范 _
