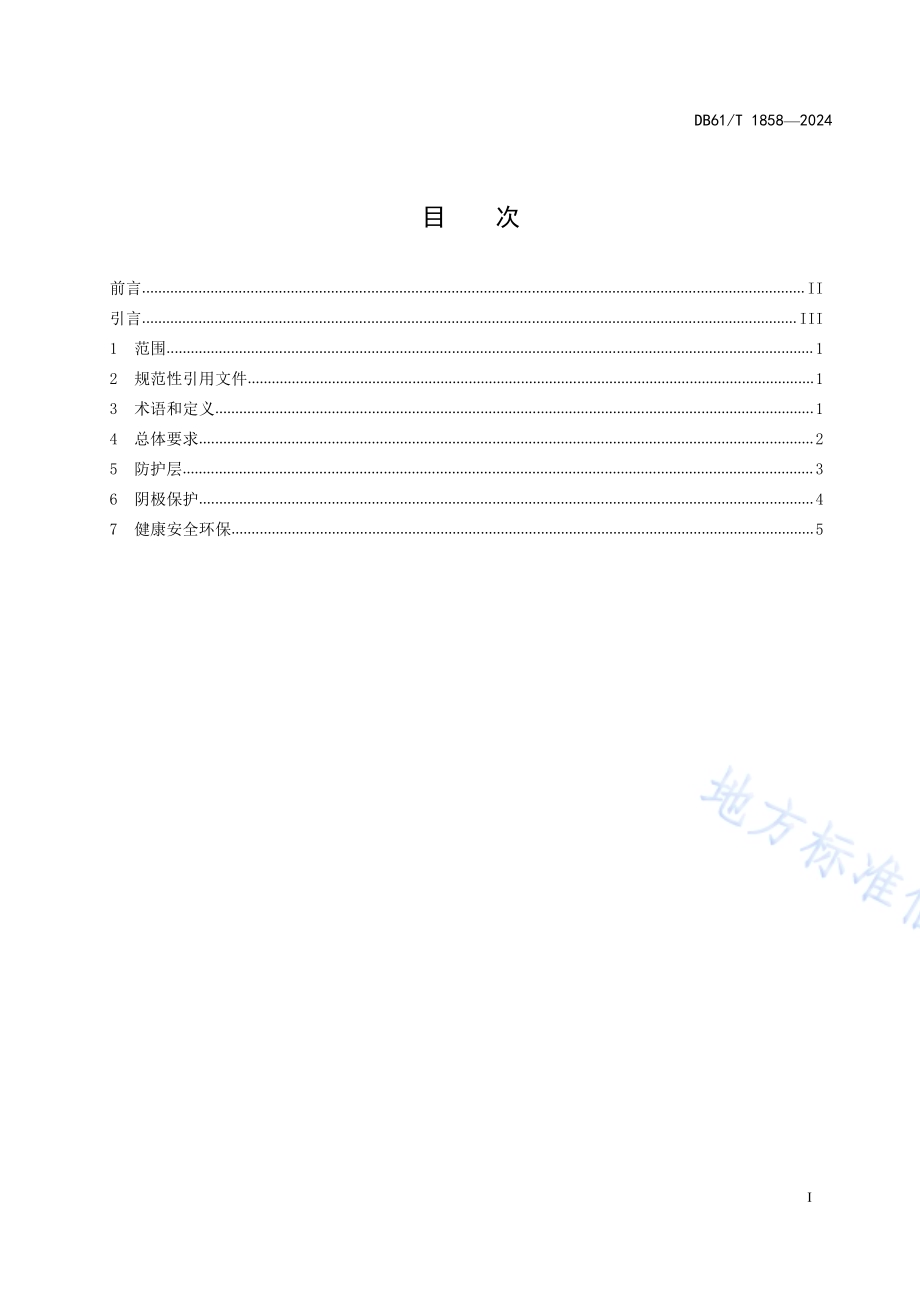

资源描述

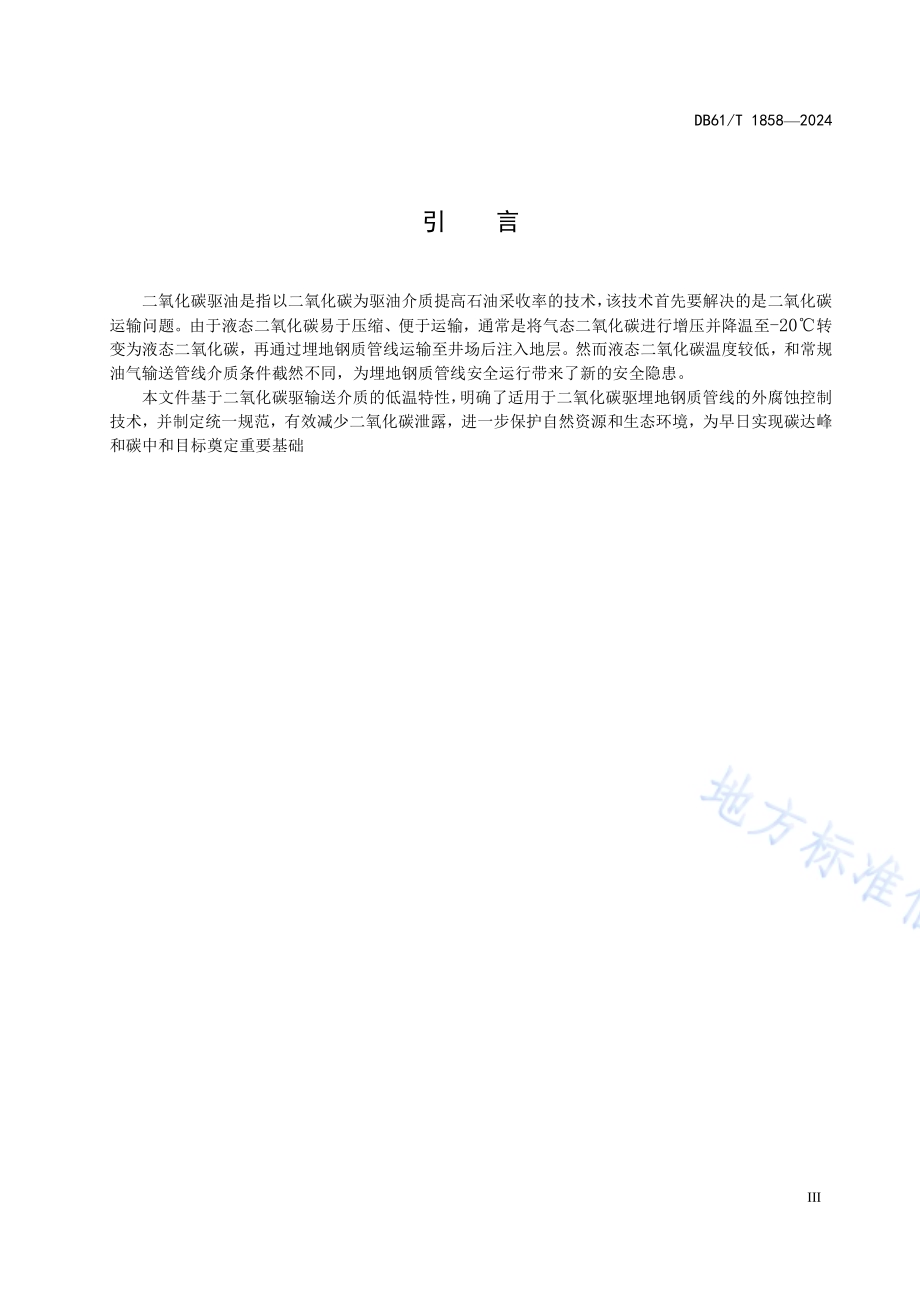

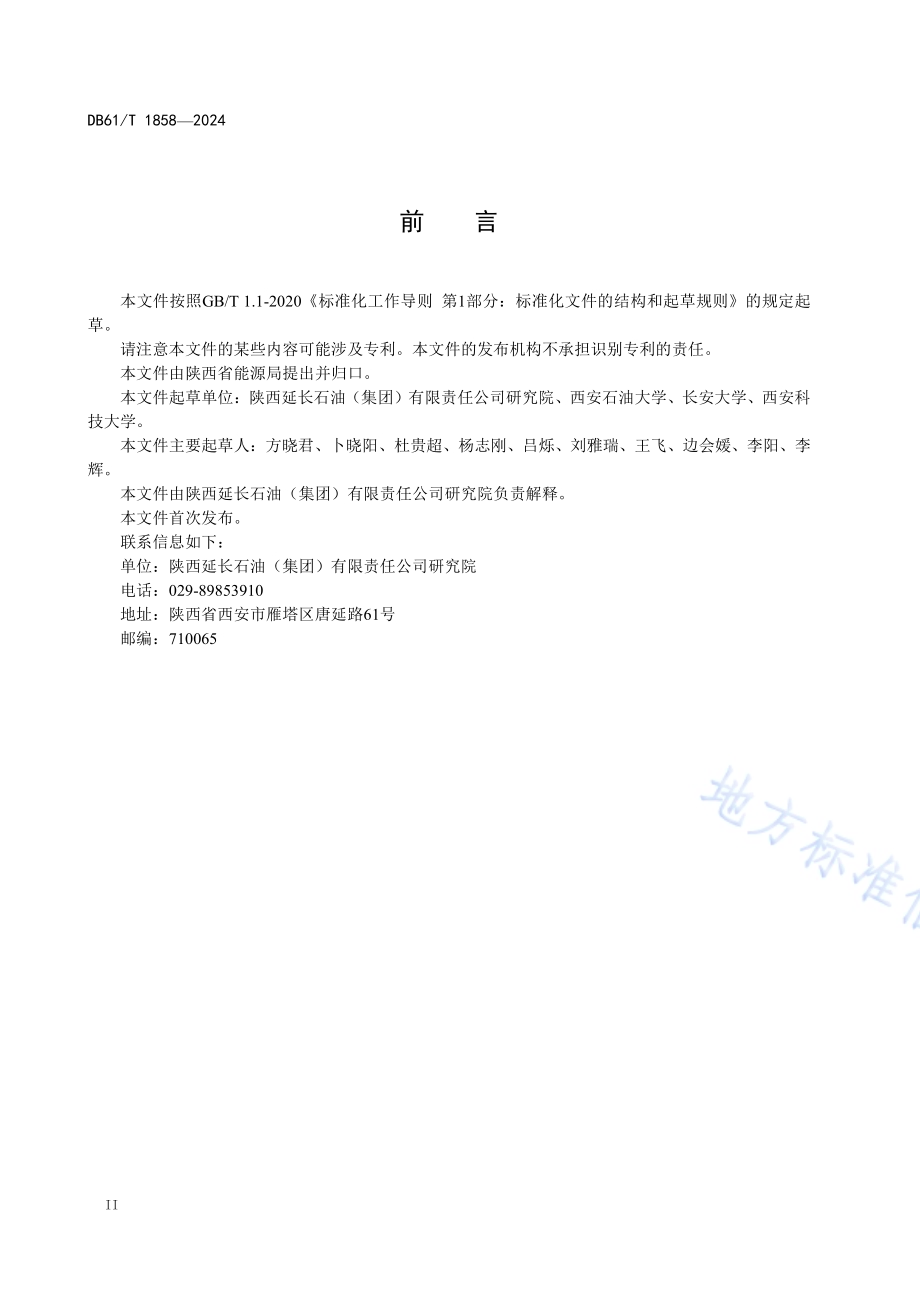

D B 6 1/T 1 8 5 8 2 0 2 4I目 次前 言.I I引 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 总 体 要 求.25 防 护 层.36 阴 极 保 护.47 健 康 安 全 环 保.5D B 6 1/T 1 8 5 8 2 0 2 4I I前 言本 文 件 按 照 G B/T 1.1-2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 陕 西 省 能 源 局 提 出 并 归 口。本 文 件 起 草 单 位：陕 西 延 长 石 油（集 团）有 限 责 任 公 司 研 究 院、西 安 石 油 大 学、长 安 大 学、西 安 科技 大 学。本 文 件 主 要 起 草 人：方 晓 君、卜 晓 阳、杜 贵 超、杨 志 刚、吕 烁、刘 雅 瑞、王 飞、边 会 媛、李 阳、李辉。本 文 件 由 陕 西 延 长 石 油（集 团）有 限 责 任 公 司 研 究 院 负 责 解 释。本 文 件 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 延 长 石 油（集 团）有 限 责 任 公 司 研 究 院电 话：0 2 9-8 9 8 5 3 9 1 0地 址：陕 西 省 西 安 市 雁 塔 区 唐 延 路 6 1 号邮 编：7 1 0 0 6 5D B 6 1/T 1 8 5 8 2 0 2 4I I I引 言二 氧 化 碳 驱 油 是 指 以 二 氧 化 碳 为 驱 油 介 质 提 高 石 油 采 收 率 的 技 术，该 技 术 首 先 要 解 决 的 是 二 氧 化 碳运 输 问 题。由 于 液 态 二 氧 化 碳 易 于 压 缩、便 于 运 输，通 常 是 将 气 态 二 氧 化 碳 进 行 增 压 并 降 温 至-20 转变 为 液 态 二 氧 化 碳，再 通 过 埋 地 钢 质 管 线 运 输 至 井 场 后 注 入 地 层。然 而 液 态 二 氧 化 碳 温 度 较 低，和 常 规油 气 输 送 管 线 介 质 条 件 截 然 不 同，为 埋 地 钢 质 管 线 安 全 运 行 带 来 了 新 的 安 全 隐 患。本 文 件 基 于 二 氧 化 碳 驱 输 送 介 质 的 低 温 特 性，明 确 了 适 用 于 二 氧 化 碳 驱 埋 地 钢 质 管 线 的 外 腐 蚀 控 制技 术，并 制 定 统 一 规 范，有 效 减 少 二 氧 化 碳 泄 露，进 一 步 保 护 自 然 资 源 和 生 态 环 境，为 早 日 实 现 碳 达 峰和 碳 中 和 目 标 奠 定 重 要 基 础D B 6 1/T 1 8 5 8 2 0 2 41二 氧 化 碳 驱 埋 地 钢 质 管 道 外 腐 蚀 控 制 技 术 规 范1 范 围本 文 件 规 定 了 二 氧 化 碳 驱 埋 地 钢 质 管 道 外 腐 蚀 控 制 的 总 体 要 求、防 护 层、阴 极 保 护 及 健 康 安 全 环 保要 求。本 文 件 适 用 于 二 氧 化 碳 驱 埋 地 钢 质 管 道 外 腐 蚀 控 制。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 了 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用于 本 文 件。G B 5 0 1 2 6 工 业 设 备 及 管 道 绝 热 工 程 施 工 规 范G B 5 0 2 6 4 工 业 设 备 及 管 道 绝 热 工 程 设 计 规 范G B/T 8 9 2 3.1-2 0 1 1 涂 覆 涂 料 前 钢 材 表 面 处 理 表 面 清 洁 度 的 目 视 评 定 第 1 部 分：未 涂 覆 过 的 钢 材表 面 和 全 面 清 除 原 有 涂 层 后 的 钢 材 表 面 的 锈 蚀 等 级 和 处 理 等 级G B/T 1 0 1 2 3-2 0 2 2 金 属 和 合 金 的 腐 蚀 术 语G B/T 1 8 5 7 0.3-2 0 0 5 涂 覆 涂 料 前 钢 材 表 面 处 理 表 面 清 洁 度 的 评 定 试 验 第 3 部 分：涂 覆 涂 料 前 钢 材表 面 的 灰 尘 评 定(压 敏 粘 带 法)G B/T 2 1 2 4 6 埋 地 钢 质 管 道 阴 极 保 护 参 数 测 量 方 法G B/T 2 1 4 4 7 钢 质 管 道 外 腐 蚀 控 制 规 范G B/T 2 1 4 4 8 埋 地 钢 质 管 道 阴 极 保 护 技 术 规 范G B/T 2 4 0 0 1 环 境 管 理 体 系 要 求 及 使 用 指 南G B/T 4 5 0 0 1 职 业 健 康 安 全 管 理 体 系 要 求 及 使 用 指 南G B/T 5 0 6 9 8-2 0 1 1 埋 地 钢 质 管 道 交 流 干 扰 防 护 技 术 标 准G B/T 5 0 9 9 1-2 0 1 4 埋 地 钢 质 管 道 直 流 干 扰 防 护 技 术 标 准S H/T 3 0 2 2-2 0 1 9 石 油 化 工 设 备 和 管 道 涂 料 防 腐 蚀 设 计 标 准S Y/T 0 0 8 6 阴 极 保 护 管 道 的 电 绝 缘 标 准S Y/T 0 0 8 7.1 钢 质 管 道 及 储 罐 腐 蚀 评 价 标 准 第 1 部 分：埋 地 钢 质 管 道 外 腐 蚀 直 接 评 价S Y/T 0 4 0 7 涂 装 前 钢 材 表 面 处 理 规 范S Y/T 0 4 1 4 钢 质 管 道 聚 烯 烃 胶 粘 带 防 腐 层 技 术 标 准S Y/T 0 4 4 7 埋 地 钢 质 管 道 环 氧 煤 沥 青 防 腐 层 技 术 标 准S Y/T 5 9 1 8 埋 地 钢 质 管 道 外 防 腐 层 保 温 层 修 复 技 术 规 范S Y/T 6 2 7 6 石 油 天 然 气 工 业 健 康、安 全 与 环 境 管 理 体 系S Y/T 6 8 5 4 埋 地 钢 质 管 道 液 体 环 氧 外 防 腐 层 技 术 标 准S Y/T 6 9 6 4 石 油 天 然 气 站 场 阴 极 保 护 技 术 规 范3 术 语 和 定 义D B 6 1/T 1 8 5 8 2 0 2 42下 列 术 语 和 定 义 适 用 于 本 文 件。3.1二 氧 化 碳 驱 c a r b o n d i o x i d e d r i v e为 了 保 持 油 层 压 力，提 高 采 收 率 而 将 二 氧 化 碳 注 入 油 层 驱 油 的 工 艺。3.2防 护 层 p r o t e c t i v e c o a t i n g为 了 减 缓 二 氧 化 碳 驱 埋 地 钢 质 管 道 外 腐 蚀 而 设 置 的 外 部 结 构，由 内 到 外 依 次 包 括 防 腐 层、保 温 层、防 潮 层 及 保 护 层。3.3阴 极 保 护 c a t h o d i c p r o t e c t i o n通 过 降 低 腐 蚀 电 位 使 金 属 的 腐 蚀 速 率 显 著 降 低 的 电 化 学 保 护。来 源：G B/T 1 0 1 2 3-2 0 2 2，7.4.3 3.4交 流 干 扰 a c i n t e r f e r e n c e由 交 流 输 电 系 统 和 交 流 牵 引 系 统 在 管 道 上 耦 合 产 生 交 流 电 压 和 电 流 的 现 象。来 源：G B/T 5 0 6 9 8-2 0 1 1，2.0.1 3.5直 流 干 扰 D c i n t e r f e r e n c e因 直 流 杂 散 电 流 导 致 的 构 筑 物 内 的 直 流 电 扰 动。来 源：G B/T 5 0 9 9 1-2 0 1 4，2.0.2 4 总 体 要 求4.1 埋 地 钢 质 管 道 外 腐 蚀 控 制 的 方 法 主 要 有 防 护 层 及 阴 极 保 护 两 种 方 法。不 同 方 法 的 选 择 应 根 据 土 壤腐 蚀 性 程 度 及 腐 蚀 失 重 来 选 择。4.2 土 壤 腐 蚀 性 程 度 等 级 划 分 按 照 S H/T 3 0 2 2 标 准 执 行，防 腐 措 施 选 择 宜 符 合 表 1 中 的 规 定。D B 6 1/T 1 8 5 8 2 0 2 43表 1 土 壤 腐 蚀 性 程 度 及 防 腐 蚀 措 施 选 择腐蚀性程度酸碱度 p H氧化还原电位 E(m V)视电阻率 R(m)极化电流密度 J(m A/c m2)质量损失r c o r r(g)防腐蚀等级防腐措施微 p H 5.5 E 4 0 0 R 1 0 0 J 0.0 2 r c o r r 1普通级 防护层弱 4.5 p H 5.5 2 0 0 E 4 0 0 5 0 R 1 0 0 0.0 2 J 0.0 5 1 r c o r r 2中 3.5 p H 4.5 1 0 0 E 2 0 0 2 0 R 5 0 0.0 5 J 0.2 0 2 r c o r r 3 加强级防护层+阴极保护（可选）强 p H 3.5 E 1 0 0 R 2 0 J 0.2 0 r c o r r 3特加强级防护层+阴极保护注：土壤对钢材表面的腐蚀性评价，取各项指标腐蚀等级中的最高者5 防 护 层5.1 埋 地 钢 质 管 线 表 面 处 理5.1.1 基 材 外 表 面 的 磨 料 喷（抛）射 处 理 应 执 行 S Y/T 0 4 0 7 规 定，除 锈 等 级 应 按 照 G B/T 8 9 2 3.1-2 0 1 1的 规 定 达 到 S a 2.5 级；在 喷 射 处 理 无 法 达 到 的 区 域 可 采 用 手 工 或 动 力 工 具 进 行 处 理，除 锈 等 级 应 达 到S t 3 级。5.1.2 灰 尘 数 量 和 尺 寸 应 不 低 于 G B/T 1 8 5 7 0.3-2 0 0 5 规 定 的 3 级。5.1.3 涂 装 前，钢 材 表 面 应 保 持 干 燥、洁 净，防 止 涂 敷 底 漆 前 钢 材 表 面 返 锈 或 二 次 污 染。当 钢 材 表 面出 现 返 锈 或 表 面 污 染 时，应 重 新 进 行 表 面 预 处 理。5.2 防 腐 层 原 材 料 选 择5.2.1 埋 地 钢 质 钢 质 管 道 防 腐 层 材 料 有 三 层 聚 乙 烯、熔 结 环 氧 粉 末、无 溶 剂 环 氧、无 溶 剂 环 氧 煤 沥 青、聚 乙 烯 胶 粘 带、无 溶 剂 环 氧+聚 烯 烃 胶 粘 带 等。5.2.2 防 腐 层 原 材 料 应 具 有 完 整 的 商 品 标 识，包 含 检 验 合 格 证、产 品 名 称、产 品 规 格、制 造 厂 名 称 及厂 址、生 产 日 期 及 保 质 期、保 存 条 件 及 警 示 说 明 等；并 提 供 使 用 说 明 书 及 具 有 资 质 的 第 三 方 检 测 机 构 出具 的 产 品 检 测 合 格 报 告。5.2.3 防 腐 层 原 材 料 应 按 照 保 存 条 件 及 警 示 说 明 进 行 分 类 存 放，并 在 保 质 期 内 使 用。5.3 防 护 层 的 选 择5.3.1 钢 质 管 道 防 护 层 选 择 时 考 虑 的 因 素 应 符 合 G B/T 2 1 4 4 7 中 的 规 定。5.3.2 二 氧 化 碳 驱 埋 地 钢 质 管 道 防 护 层 应 包 括 防 腐 层 及 保 冷 结 构。5.3.3 防 腐 层 宜 采 用 环 氧 煤 沥 青 或 无 溶 剂 环 氧。5.3.4 保 冷 结 构 由 保 冷 层、防 潮 层 及 保 护 层 组 成。a)保 冷 层 宜 选 用 聚 氨 酯，管 道 保 冷 设 计 应 符 合 G B 5 0 2 6 4 的 规 定。b)防 潮 层 宜 选 用 沥 青 马 蹄 脂 防 潮 层，共 包 含 三 层。第 一 层 为 阻 燃 型 石 油 沥 青 马 蹄 脂，第 二 层 为 有碱 粗 格 平 纹 玻 璃 布，第 三 层 为 阻 燃 型 石 油 沥 青 马 蹄 脂。c)保 护 层 宜 选 用 聚 乙 烯 胶 黏 带。D B 6 1/T 1 8 5 8 2 0 2 445.3.5 根 据 涂 层 相 应 标 准，防 护 层 应 具 备 优 良 的 耐 土 壤 应 力 性 能、耐 气 候 性 能、耐 化 学 性 能、抗 水 渗透 性、机 械 强 度、粘 结 性 能、可 实 施 性、电 绝 缘 性、耐 阴 极 剥 离 性、抗 弯 曲 性，并 且 防 护 层 损 伤 后 易 于修 补。5.4 防 护 层 施 工、检 验、储 运 及 修 复5.4.1 防 护 层 涂 敷 施 工 时，凡 遇 下 列 情 况 之 一 者，若 不 采 取 有 效 措 施，不 应 进 行 涂 敷 作 业：a)雨、雪、雾 天 气 或 风 力 超 过 5 级；b)环 境 温 度 及 相 对 湿 度 超 出 施 工 所 执 行 防 腐 施 工 技 术 规 范 允 许 范 围 时；c)钢 管 表 面 结 露。5.4.2 防 护 层 的 施 工、质 量 检 验、储 运、修 复 应 按 照 以 下 规 定 执 行：a)环 氧 煤 沥 青 防 腐 层 按 照 S Y/T 0 4 4 7 的 规 定 执 行；b)无 溶 剂 环 氧 防 腐 层 按 照 S Y/T 6 8 5 4 的 规 定 执 行；c)保 冷 层 和 防 潮 层 按 照 G B 5 0 1 2 6 的 规 定 执 行；d)聚 乙 烯 胶 黏 带 按 照 S Y/T 0 4 1 4 的 规 定 执 行。5.5 防 护 层 检 测 与 维 护5.5.1 防 护 层 应 定 期 检 查，一 般 每 五 年 为 一 个 检 查 周 期。对 于 土 壤 腐 蚀 性 等 级 为 强 的 地 区，每 三 年 为一 个 检 查 周 期。当 埋 地 管 道 暴 露 时，应 进 行 防 护 层 性 能 检 测。可 根 据 防 护 层 检 查 结 果，适 当 调 整 检 查 周期。5.5.2 防 护 层 性 能 评 价 应 按 照 S Y/T 0 0 8 7.1 的 有 关 规 定 执 行。防 护 层 的 修 复 应 按 照 S Y/T 5 9 1 8 的 有 关规 定 执 行。5.5.3 防 护 层 运 行 维 护 资 料 应 收 集、整 理 并 存 档，至 少 包 括 以 下 内 容：a)防 护 层 设 计、施 工 与 验 收 规 范 以 及 设 计 文 件、竣 工 资 料；b)防 护 层 的 检 测、修 复 记 录。6 阴 极 保 护6.1 基 本 规 定6.1.1 油 气 田 及 管 道 站 场 埋 地 钢 质 管 道 宜 施 加 外 加 电 流 阴 极 保 护，对 于 长 度 较 短、地 质 条 件 适 宜 的 管线 也 可 采 用 牺 牲 阳 极 进 行 热 点 保 护。6.1.2 新 建 工 程 阴 极 保 护 应 在 埋 地 3 个 月 内 投 运。6.1.3 对 于 已 建 工 程，需 增 设 阴 极 保 护 系 统 时，应 先 对 剥 离 或 老 化 严 重 的 防 护 层 进 行 修 补 处 理。6.1.4 阴 极 保 护 系 统 应 对 被 保 护 结 构 提 供 足 够 的 保 护 电 流，并 将 其 合 理 分 布，使 被 保 护 结 构 电 位 达 到阴 极 保 护 准 则 的 要 求。6.1.5 阴 极 保 护 设 计 时 应 合 理 选 择 阳 极 地 床 的 位 置，并 使 其 对 邻 近 的 地 下 金 属 构 筑 物 产 生 的 干 扰 影 响降 至 最 小。6.2 保 护 准 则阴 极 保 护 准 则 应 满 足 如 下 要 求:a)无 I R 降 阴 极 保 护 电 位 E I R f r e e 应 满 足 公 式(1)的 要 求:E1 EI R f r e e Ep.(1)式 中：D B 6 1/T 1 8 5 8 2 0 2 45E 1 限 制 临 界 电 位，即 防 护 层 不 出 现 阴 极 剥 离、起 泡、管 体 氢 脆 时 的 电 位，单 位 为 伏(V)；E P 钢 金 属 腐 蚀 速 率 小 于 0.0 1 m m/a 时 的 最 小 保 护 电 位，单 位 为 伏(V)；E l R f r e e 实 施 的 阴 极 保 护 电 位，该 电 位 与 腐 蚀 环 境 和 金 属 类 型 有 关，单 位 为 伏(V)。b)在 管 道 寿 命 期 内，应 考 虑 管 道 周 围 介 质 电 阻 率 变 化 对 阴 极 保 护 电 位 的 影 响。c)阴 极 保 护 最 小 保 护 电 位 应 根 据 不 同 的 土 壤 环 境 按 照 G B/T 2 1 4 4 7 执 行，限 制 临 界 电 位 E 1 不 应 负于-1.2 V(C S E)，并 应 防 止 防 护 层 出 现 阴 极 剥 离、起 泡、管 体 氢 脆 现 象。d)当 阴 极 保 护 电 位 无 法 达 到 时，也 可 采 用 阴 极 电 位 负 向 偏 移 最 少 1 0 0 m v 的 准 则。e)对 于 无 法 通 过 电 位 测 试 来 评 估 阴 极 保 护 有 效 性 时，可 通 过 评 估 管 道 金 属 的 腐 蚀 状 况 的 腐 蚀 状 况来 判 断 阴 极 保 护 的 有 效 性，当 腐 蚀 速 率 小 于 0.0 1 m m/a 时，认 为 管 道 金 属 得 到 有 效 保 护。6.3 保 护 系 统 设 计6.3.1 站 场 内、外 埋 地 管 道 阴 极 保 护 的 设 计、施 工 及 质 量 检 验 应 分 别 符 合 S Y/T 6 9 6 4 的 规 定 及 G B/T2 1 4 4 8 的 规 定。6.3.2 实 施 阴 极 保 护 的 线 路 管 道 应 与 其 它 非 保 护 的 管 道 和 金 属 结 构 实 施 电 绝 缘，电 绝 缘 装 置 的 设 计 和安 装 应 符 合 S Y/T 0 0 8 6 的 规 定。6.3.3 管 道 交 流 干 扰 防 护 设 计 应 符 合 G B/T 5 0 6 9 8 的 规 定，直 流 干 扰 防 护 设 计 应 符 合 G B/T 5 0 9 9 1 的 规定。6.4 系 统 试 运 行 和 调 试6.4.1 站 场 阴 极 保 护 工 程 安 装 结 束 后，应 按 设 计 要 求 和 本 文 件 进 行 检 查，确 保 电 路 连 接 无 误、系 统 无机 械 损 伤 和 漏 装 配 件，安 装 完 全 符 合 要 求 后 方 可 通 电 试 运 行。6.4.2 阴 极 保 护 参 数 测 试、所 用 测 量 仪 器 及 仪 表 精 度 应 符 合 G B/T 2 1 2 4 6 的 要 求。6.5 系 统 运 行 管 理 及 维 护6.5.1 站 场 及 周 边 地 下 有 新 建、扩 建 或 改 造 工 程 时，应 加 强 监 测，必 要 时 进 行 全 面 调 试，确 保 阴 极 保护 系 统 运 行 正 常。6.5.2 阴 极 保 护 系 统 运 行 维 护 资 料 应 收 集、整 理 并 存 档，至 少 包 括 以 下 内 容：a)阴 极 保 护 设 计、施 工 及 验 收 资 料；b)阴 极 保 护 设 备 运 行 记 录 及 系 统 运 行 参 数 记 录；c)站 场 及 周 边 改 造 及 维 修 记 录；d)阴 极 保 护 系 统 的 检 测、维 修 记 录；e)干 扰 腐 蚀 控 制 设 施 的 检 测、维 修 记 录。6.5.3 阴 极 保 护 系 统 应 在 整 个 服 役 期 间 保 持 连 续 运 行，且 由 专 业 技 术 人 员 进 行 测 试 维 护，当 发 现 异 常时，应 及 时 进 行 维 修。7 健 康 安 全 环 保职 业 健 康、人 员 安 全 与 环 境 保 护 应 按 照 G B/T 2 4 0 0 1、G B/T 4 5 0 0 1 和 S Y/T 6 2 7 6 的 规 定 执 行。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
