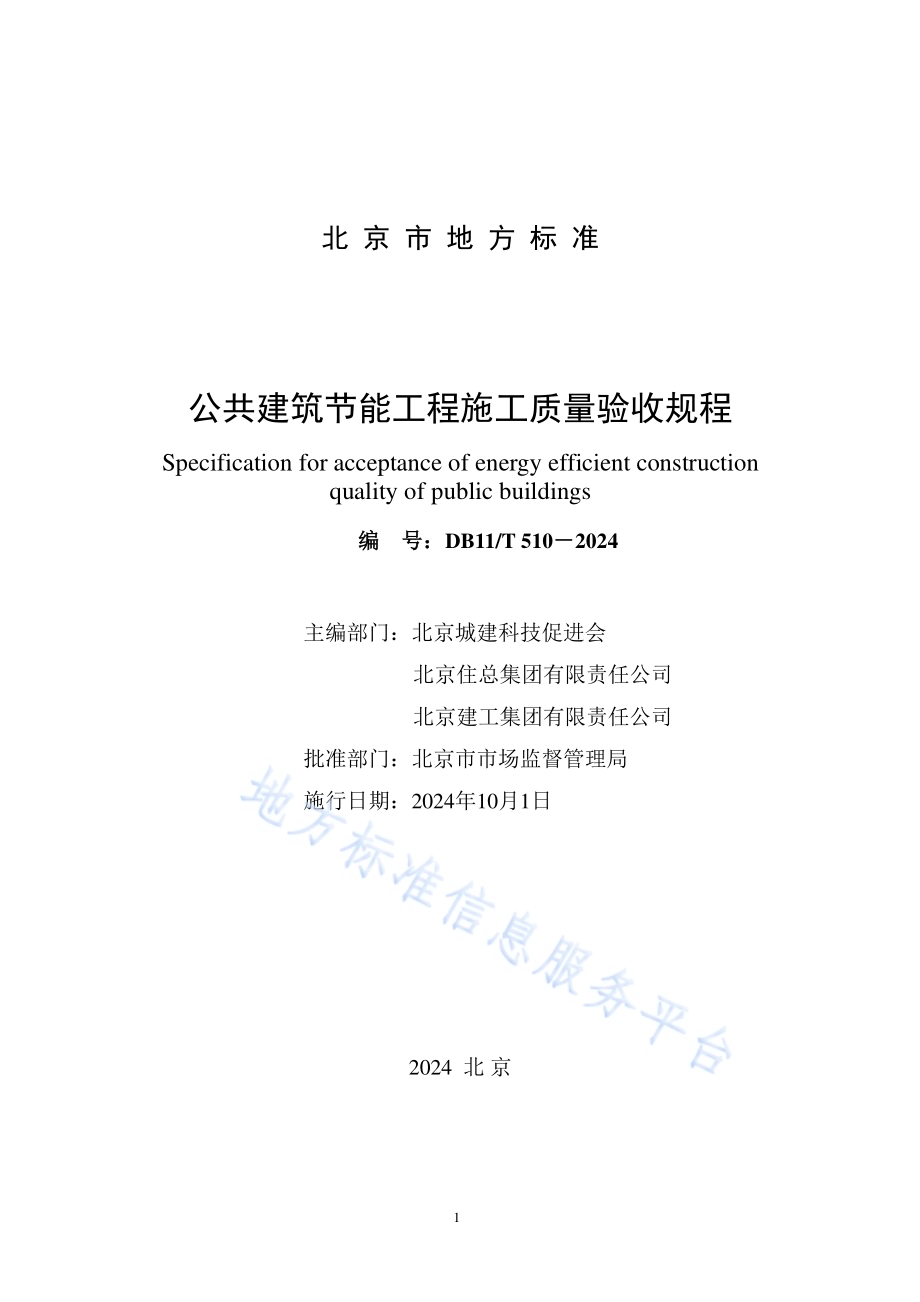

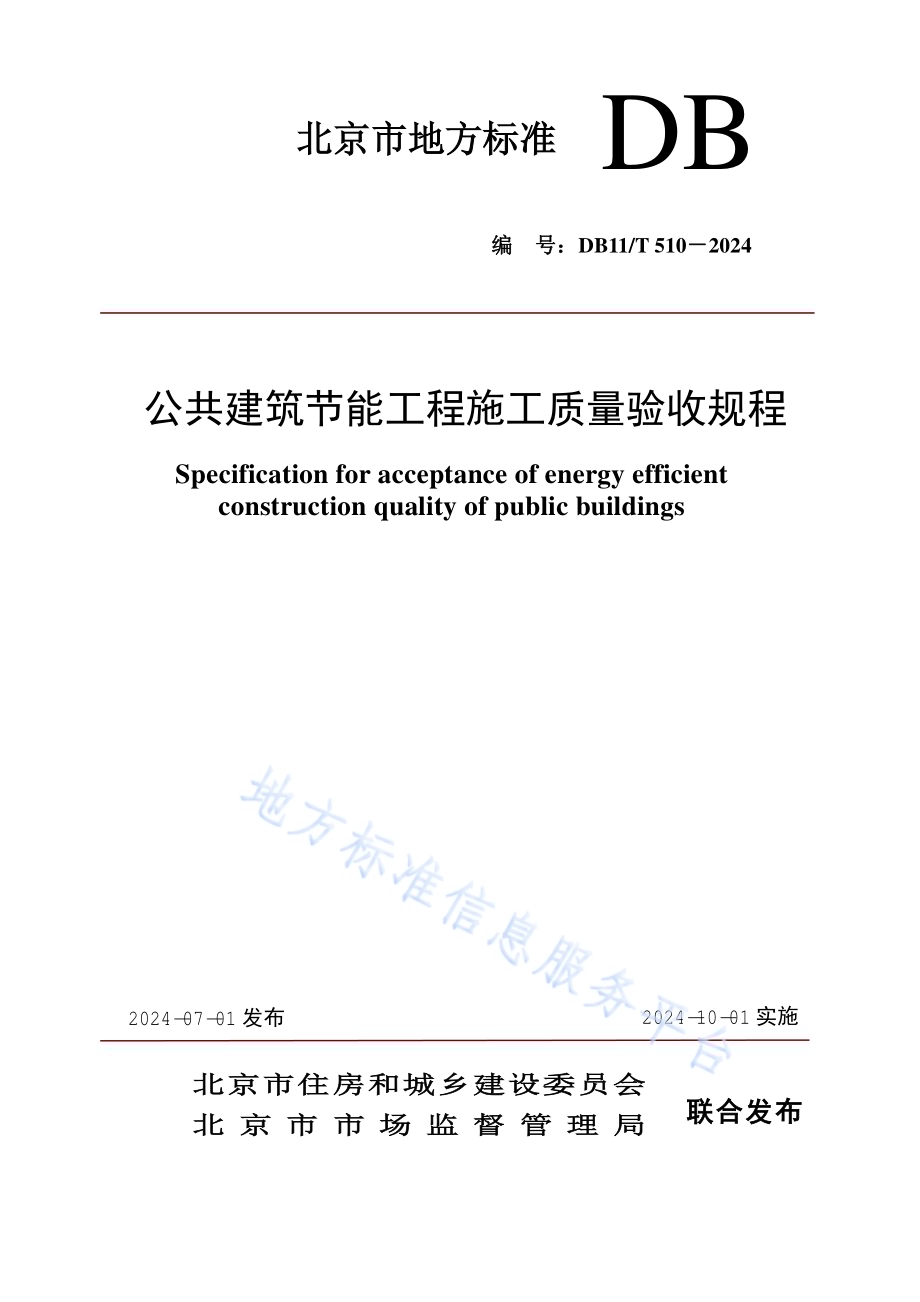

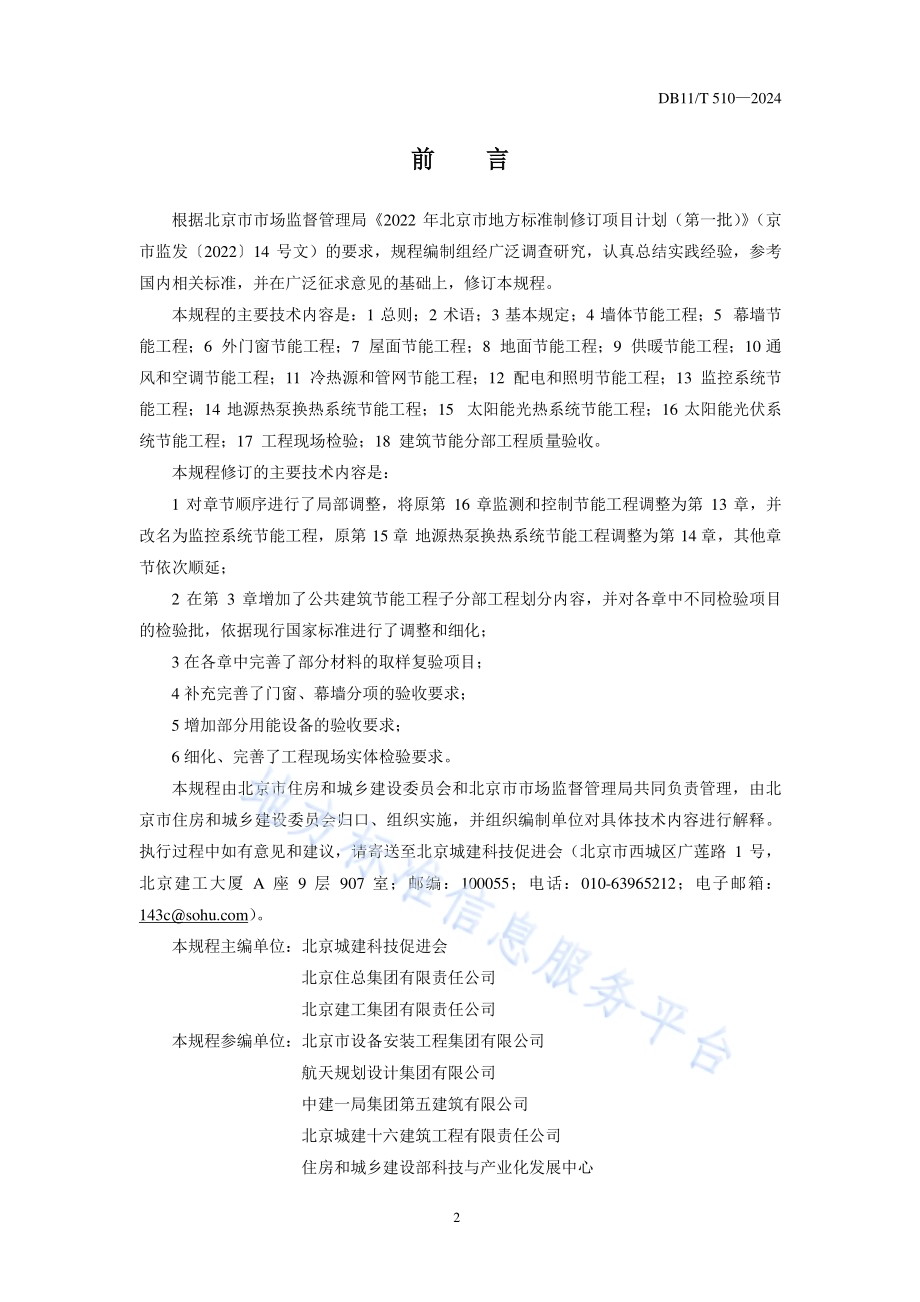

北京市地方标准 DB联合发布 2024-07-01发布 2024-10-01实施 北京市住房和城乡建设委员会北京市市场监督管理局编 号：DB11/T 510 2024 公共建筑节能工程施工质量验收规程 Specification for acceptance of energy efficient construction quality of public buildings 1 北 京 市 地 方 标 准 公共建筑节能工程施工质量验收规程 Specification for acceptance of energy efficient construction quality of public buildings 编 号：DB11/T 510 2024 主编部门：北京城建科技促进会 北京住总集团有限责任公司 北京建工集团有限责任公司 批准部门：北京市市场监督管理局 施行日期：2024年 10月 1日 2024 北 京2 DB11/T 510 2024 前 言 根据北京市市场监督管理局 2022年北京市地方标准制修订项目计划（第一批）（京 市监发 2022 14号文）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考 国内相关标准，并在广泛征求意见的 基础上，修订 本 规程。本 规程的主要技 术 内 容是：1 总 则；2 术语；3 基本 规 定；4 墙体节能 工程；5 幕墙节 能 工程；6 外 门 窗节能 工程；7 屋面节能 工程；8 地 面节能 工程；9 供暖节能 工程；10 通 风和空 调 节能 工程；11 冷热源和 管 网节能 工程；12 配电和照明节能 工程；13 监 控系统节能 工程；14 地 源热泵换热系统节能 工程；15 太阳能光热系统节能 工程；16 太阳能光伏系统节能 工程；17 工程 现 场 检 验；18 建 筑节能分 部工程 质量 验 收。本 规程修订的主要技 术 内 容是：1 对章节顺序 进行 了 局部调 整，将原 第 16章 监 测和控 制 节能 工程调 整为 第 13章，并改名为 监 控系统节能 工程，原 第 15章 地 源热泵换热系统节能 工程调 整为 第 14章，其他章节依次顺延；2 在第 3章增加了 公 共 建 筑节能 工程 子分 部工程划 分 内 容，并 对各章中不同检 验项目 的 检 验批，依 据 现 行国 家 标准进行 了 调 整和细化；3 在 各章中完善了 部 分材料 的 取样复 验项目；4 补充完善了 门 窗、幕墙分 项的验 收 要求；5 增加 部 分用能设备 的验 收 要求；6 细化、完善了 工程 现 场实 体检 验要求。本 规程 由 北京市住 房和 城 乡 建 设 委员 会 和 北京市市场监督管理局 共同 负 责管理，由 北京市住 房和 城 乡 建 设 委员 会 归口、组 织 实施，并组 织 编制 单位 对 具 体 技 术 内 容 进行 解释。执 行 过 程 中 如 有意见 和 建 议，请寄送至 北京城建科技促进会（北京市 西 城 区 广 莲路 1号，北京建工 大厦 A座 9层 907室；邮 编：100055；电 话：010-63965212；电子 邮箱：）。本 规程主编 单位：北京城建科技促进会 北京住总集团有限责任公司 北京建工集团有限责任公司 本 规程参编 单位：北京市 设备 安装 工程集团有限公司 航天 规划 设 计集团有限公司 中 建一局集团第 五 建 筑 有限公司 北京城建 十六 建 筑 工程有限责任公司 住 房和 城 乡 建 设 部科技 与产业 化 发 展 中 心 3 DB11/T 510 2024 北京 奥博泰 科技有限公司 北京 房 地集团有限公司 北京城 乡 建 设 集团有限责任公司 北京建 筑材料检 验研究 院股份 有限公司 青岛 科 瑞新型环保 材料 集团有限公司 北京建工 四 建工程建 设 有限公司 大金（中 国）投资 有限公司 北京市建 设 工程 质量 第一 检测 所 有限责任公司 北京市第 三 建 筑 工程有限公司 北京城建 八 建 设 发 展 有限责任公司 中 铁 建 设 集团有限公司 北京 帕克 国 际 工程 咨询股份 有限公司 北京城建建 设 工程有限公司 北京城建 七 建 设 工程有限公司 北京市第 五 建 筑 工程集团有限公司 南 京 玻璃纤维 研究 设 计 院 有限公司 北京 首都开 发 股份 有限公司 中 铁 建工集团有限公司 中 国 新兴 建 筑 工程有限责任公司 北京 兴 电 国 际 工程管理有限公司 本 规程主要 起草人员：王 建 明 鲍宇清 陈硕晖 王毅 张梅 郝宗欣 付伟杰 苏小东 谢锋 侯隆澍 许海凤 谷秀志 李壮贤 张 莉莉 白冰 刘亚坤 翁 南 怡 徐斌 梁继东 张 胜利 张 海涛 杨辉 赵华 陈伟 董岩 陈应龙 王 鑫 逯茜 张君 张立国 宋永涛 格智勇 高华 胡建平 周源龙 马铨斌 王 珊珊 刘冉 李树才 宋佳峰 杨丹 李孟 梁成伟 李 真真 王 海跃 韩涛 汪成 陈彤瑾 鲁斌 万明礼 王西 亚 马岫云 郭 子 君 陈 斌 计 垚 宁辰 马健强 尹贻 明 索璇 皇甫海 风 王 玉静 本 规程主要 审 查 人员：程 峰 万水娥 高杰 李栋 刘 春义 金 福锦 谢 校亭 4 DB11/T 510 2024 目 次 1 总 则.1 2 术 语.2 3 基本 规 定.3 4 墙体节能 工程.6 4.1 一 般 规 定.6 4.2 主 控 项目.7 4.3 一 般 项目.10 5 幕墙节能 工程.12 5.1 一 般 规 定.12 5.2 主 控 项目.12 5.3 一 般 项目.15 6 外 门 窗节能 工程.16 6.1 一 般 规 定.16 6.2 主 控 项目.16 6.3 一 般 项目.18 7 屋面节能 工程.20 7.1 一 般 规 定.20 7.2 主 控 项目.20 7.3 一 般 项目.22 8 地 面节能 工程.23 8.1 一 般 规 定.23 8.2 主 控 项目.23 8.3 一 般 项目.24 9 供暖节能 工程.26 9.1 一 般 规 定.26 9.2 主 控 项目.26 9.3 一 般 项目.29 10 通风和空 调 节能 工程.30 10.1 一 般 规 定.30 10.2 主 控 项目.30 5 DB11/T 510 2024 10.3 一 般 项目.35 11 冷热源和 管 网节能 工程.36 11.1 一 般 规 定.36 11.2 主 控 项目.36 11.3 一 般 项目.38 12 配电和照明节能 工程.39 12.1 一 般 规 定.39 12.2 主 控 项目.39 12.3 一 般 项目.41 13 监 控系统节能 工程.42 13.1 一 般 规 定.42 13.2 主 控 项目.42 13.3 一 般 项目.47 14 地 源热泵换热系统节能 工程.49 14.1 一 般 规 定.49 14.2 主 控 项目.49 14.3 一 般 项目.52 15 太阳能光热系统节能 工程.53 15.1 一 般 规 定.53 15.2 主 控 项目.53 15.3 一 般 项目.57 16 太阳能光伏系统节能 工程.57 16.1 一 般 规 定.57 16.2 主 控 项目.58 16.3 一 般 项目.59 17 工程 现 场 检 验.61 17.1 围护 结 构 现 场实 体检 验.61 17.2 设备系统节能 性 能检 验.61 18 建 筑节能分 部工程 质量 验 收.64 本 规程 用 词说 明.66 引 用 标准 名 录.67 附：条 文 说 明.69 6 DB11/T 510 2024 Contents 1 General provisions.1 2 Terms.2 3 Basic requirements.3 4 Energy efficient for outer wall project.6 4.1 General requirements.6 4.2 Dominant items.7 4.3 General items.10 5 Energy efficient for curtain wall project.12 5.1 General requirements.12 5.2 Dominant items.12 5.3 General items.15 6 Energy efficient for out doors and windows project.16 6.1 General requirements.16 6.2 Dominant items.16 6.3 General items.18 7 Energy efficient for roofs project.20 7.1 General requirements.20 7.2 Dominant items.20 7.3 General items.22 8 Energy efficient for ground project.23 8.1 General requirements.23 8.2 Dominant items.23 8.3 General items.24 9 Energy efficient for heating system project.26 9.1 General requirements.26 9.2 Dominant items.26 9.3 General items.29 10 Energy efficient for ventilation and air-conditioning system project.30 10.1 General requirements.30 10.2 Dominant items.30 10.3 General items.35 11 Energy efficient for heat source and outdoor pipe network project.36 11.1 General requirements.36 7 DB11/T 510 2024 11.2 Dominant items.36 11.3 General items.38 12 Energy efficient for power distribution and illumination system project.39 12.1 General requirements.39 12.2 Dominant items.39 12.3 General items.41 13 Energy efficient for monitoring and control system project.42 13.1 General requirements.42 13.2 Dominant items.42 13.3 General items.47 14 Energy efficient for ground source heat pump heat transfor system project.49 14.1 General requirements.49 14.2 Dominant items.49 14.3 General items.52 15 Energy efficient for solar opic-thermal system project.53 15.1 General requirements.53 15.2 Dominant items.53 15.3 General items.57 16 Energy efficient for solar photovoltaic system project.58 16.1 General requirements.58 16.2 Dominant items.58 16.3 General items.60 17 Construction in-site inspection.61 17.1 Physical inspection for building envelope project.61 17.2 System energy efficient performance inspection.61 18 Construction quality acceptence for energy efficient project.64 Explanation of wording in this standard.66 List of quoted standards.67 Addtion:Explanation of provisions.69 1 DB11/T 510-2024 1 总 则 1.0.1 为 贯彻 国 家和 北京市 节能 政策，保 证 公 共 建 筑节能 工程施工 质量，统 一验 收 标准，制 定本 规程。1.0.2 本 规程 适 用 于 北京市行 政 区 域 内 新 建、改 建、扩 建公 共 建 筑节能 工程施工 质量 验 收，不 适 用 于超低 能 耗 建 筑节能 工程。1.0.3 北京市行 政 区 域 内公 共 建 筑 的 节能 工程的验 收，除 应 符合 本 规程 外，尚 应符合 国 家和 北京市 现 行有关标准的规 定。2 DB11/T 510-2024 2 术 语 2.0.1 公 共 建筑节能工程 energy efficiency construction of public buildings 对 公 共 建 筑 的 围护 结 构、供暖、通风和空 调、冷热源和 管 网、配电和照明、监 测和控 制、可再生 能源、地 源热泵换热系统 等 所 进行的 节能设 计、施工 和 验收 等 技 术 工 作 和完 成 的工程实 体，简称 节能 工程。2.0.2 质量 证 明 文 件 quality guarantee documents 随 同 进场 材料、设备 等 一 同 提 供 的 能 够证 明其质量 状况 的文 件。通 常包括出厂合 格 证、中 文 说 明 书、型 式 检 验 报告及 相关 性 能检测 报告等。进 口产 品 应包括出入境商品 检 验 合 格 证 明。适 用 时也可包括 进场验 收、进场 复 验、见 证 取样检 验 和现 场实 体检 验 等 资 料。2.0.3 进场验 收 site acceptance 对 进 入 施工 现 场的 材料、设备 等 进行 外 观 质量检 查 和 规 格、型 号、技 术 参数及 产 品 质量 证 明 文 件核 查并 形 成 相 应 验 收 记录 的 活动。2.0.4 进场 复 验 site reinspection 进 入 施工 现 场的 材料、设备 等 在进场验 收 合 格 的 基础上，按 照 相关规 定 从施工 现 场 抽 取 试 样 送至具 备 相 应 资 质 的 检测 机构 进行部 分 或全 部 性 能 参 数 检 验的 活动。也简称 为复 验。2.0.5 见 证 取样检 验 evidential test（witness sampling inspection）施工 单位 取样 人员 在监理工程 师或 建 设 单位 代表 见 证下，按 照 相关规 定 从施工 现 场 随机抽 取 试 样，送至具 备 相 应 检测 资 质 的 检测 机构 进行 检 验的 活动。2.0.6 现 场实 体检 验 in-site inspection 在监理工程 师或 建 设 单位 代表 的见 证下，对 已 经 完 成 施工 作 业 的 分 项 或 子分 部工程，按 照 相关规 定 在工程实 体上 抽 取 试 样，在 现 场进行 检 验 或 送至具 有相 应 检测 资 质 的 检测 机构 进行 检 验的 活动。3 DB11/T 510-2024 3 基本规定 3.0.1 公 共 建 筑节能 工程的施工 单位 应 具 备 相 应 的 资 质，施工 现 场 质量 管理 应 有 相 应 的施工技 术 标准、质量 管理 体系、施工 质量控 制 和检 验制 度。3.0.2 节能 工程 应 按 相关标准 和 经 审 查 合 格 设 计文 件、经 审 批的 专 项方 案 组 织 施 工，不 得擅自 修 改节能 工程 设 计文 件。3.0.3 单位 工程的施工组 织 设 计 应 包括 节能 工程施工内 容。节能 工程施工 前，施 工 单位 应 编制 节能 工程 专 项施工方 案 并经监理 或 建 设 单位 审 查批准；节能 工程采 用 的 新 技 术、新 工 艺、新 材料、新 设备 应 按 照 规 定 进行 专 家 论证，明 确 技 术指 标 及 要求，并制 定 专 项施工方 案。3.0.4应 对 从事 节能 工程施工 作 业 的 人员 进行技 术 交底培训，培训 合 格 方 可从事 节能 工程施工 作 业。3.0.5节能 工程施工 前 应 进行 质量 策 划，并 应 在 现 场 采 用 与 设 计文 件 要求相 同材 料和 工 艺 制 作 样 板间 或 样 板段 展 示 关 键 部 位、关 键 工 序 的 做法 与 要求，经有关各 方验 收 确 认 后 方 可按 样 板 工 艺 和质量 要求进行施工。3.0.6 节能 工程 使 用 的建 筑材料和 产 品 应 符合 设 计要求，并 应 符合 国 家和 北京市 有关 法 规、标准的规 定，不 得采 用 国 家 或 北京市主管部门 明 令禁止 的建 筑材料和 产 品。3.0.7机 电设备 选 型 时，风 机 效率、水 泵 效率、配 套 电 机 能 效、变压器 能 效 等 级、交流接触器 能 效 等 级，以 及 照明光源、镇流器 的 能 效 应 符合 现 行地方标准公共 建 筑节能设 计标准 DB11/687的规 定。3.0.8 节能 工程 使 用材料 的 燃烧 性 能 等 级 和 防火处 理 应 符合 设 计要求，在 运输、储存 和 安装 施工 中 应 采 取 防潮、防 水、防火 等 保 护 措 施。3.0.9 节能 工程 材料和 构 配 件 进场 应 提 供质量 合 格 证 明 文 件，主要 材料 应 进行进 场 复 验，进场 复 验 应 见 证 取样 送 检，复 验项目 应 符合 本 标准的规 定。材料、设备和 构 配 件 的进场验 收 应 经监理工程 师或 建 设 单位 代表 检 查认 可，并 应 形 成 相应 的验 收 记录。3.0.10 节能 工程 使 用材料 的有 害物 质 限 量 应 符合 国 家和 北京市 现 行标准的规 定。3.0.11 节能 工程 应 按 单位 工程 中 的一 个 分 部工程进行 单 独 验 收。其子分 部工程和分 项工程划 分 宜 符合下 列 规 定：1 节能 工程 子分 部工程 和分 项工程划 分 及 主要验 收 内 容 宜 符合表 3.0.11的规 定；2 各分 项工程 检 验批划 分 可 根据 本 标准 和 国 家 相关标准的规 定 进行 确 定；3 当特殊 分 项 检 验批划 分 未做 规 定 时，可 由 建 设、监理、设 计、施工 等 各 方 共同 商 定 进行划 分。4 DB11/T 510-2024 表 3.0.11 节能 工程 子分 部工程 和分 项工程划 分 及 主要验 收 内 容 序 号 子分 部工程 分 项工程 主要验 收 内 容 1 围护 结 构 节能工程 墙体节能 工程 基 层，保 温隔 热 构 造，抹 面 层，饰 面 层，保 温隔热 砌 体，外墙 防 水 层 等 2 幕墙节能 工程 保 温隔 热 构 造，隔汽 层，幕墙 玻璃单 元 式 幕墙 板 块，通风换 气 系统，遮 阳设 施，凝 结 水 收 集 排放系统，幕墙 与 周 边 墙体和屋面 间 的 接缝 等 3 门 窗节能 工程 门，窗，天 窗，玻璃，遮 阳设 施，通风 器，门 窗 与 洞 口 间隙 等 4 屋面节能 工程 基 层，保 温隔 热 构 造，保 护 层，隔汽 层/防 水 层，面 层 等 5 地 面节能 工程 基 层，保 温隔 热 构 造，保 护 层，面 层 等 6 供暖空 调 节能工程 供暖节能 工程 系统 形式，散 热 器，自 控 阀 门 与 仪 表，热 力 入 口装 置，保 温 构 造，调 试等 7 通风 与 空 气 调 节节能 工程 系统 形式，通风 与 空 调 设备，自 控 阀 门 与 仪 表，绝 热 构 造，调 试等 8 冷热源和 管 网节能 工程 系统 形式，冷热源设备，辅助 设备，管 网，自 控阀 门 与 仪 表，绝 热 构 造，调 试等 9 配电 与 照明节能 工程 配电 与 照明节能 工程 低 压 配电电源，照明光源、灯 具，附 属 装 置，控制 功 能，调 试等 10 监 测 与 控 制 系 统节能 工程 监 测 与 控 制 节 能 工程 冷热源 的监 测控 制 系统，供暖 与 空 调的监 测控 制 系统，监 测 与 计 量 装 置，供配电 的监 测控 制 系 统，照明控 制 系统，调 试等 11 可再生 能源节能 工程 地 源热泵换热系统节能 工程 钻孔 数 量、位 置 及 深 度，管 材、管 件，热源 井 数量、井 位 分 布、出 水 量 及 回灌 量，换热设备，自控 阀 门 与 仪 表，绝 热材料，调 试等 12 太阳能光热系统节能 工程 太阳能 集 热 器，储 热设备，控 制 系统，管 路 系 统，调 试等 13 太阳能光伏系统节能 工程 光伏 组 件，逆变器，配电系统，储 能 蓄 电 池，充 放 电控 制 器，调 试等 4 各分 项工程 检 验批划 分 可 根据 本 标准 和 国 家 相关标准的规 定 进行 确 定；5 当特殊 分 项 检 验批划 分 未做 规 定 时，可 由 建 设、监理、设 计、施工 等 各 方 共同 商 定 进行划 分。3.0.12 施工 过 程 中 应 及时 进行 质量检 查 和检 验批验 收，隐蔽 工程 应 经验 收 合 格后 方 可 进行 后续 施工，并 应 有验 收 记录，留 有 影像 资 料。3.0.13 节能分 项工程的 质量 验 收 应 在 所 含 检 验批 质量 验 收 合 格 的 基础上 进行，节能子分 部工程 质量 验 收 应 在 分 项工程 质量 验 收 合 格 的 基础上 进行。节能 工程质量 验 收 应 按下 列 要求进行：5 DB11/T 510-2024 1 检 验批 质量 验 收 记录 应 由 施工 单位 项目 专 业 质量检 查 员 填写，专 业 监理工程 师 组 织 施工 单位 项目 专 业 质量检 查 员、专 业 工 长 等 进行验 收；2 分 项工程 质量 验 收 应 由 监理工程 师 组 织 施工 单位 项目 专 业 技 术 等 进行验收，并 填写 验 收 记录，必 要 时 请 设 计 单位 相关 专 业人员 参 加；3 单位 工程 节能子分 部工程施工 质量 验 收 应 符合 现 行地方标准建 筑 工程资 料 管理规程 DB11/T 695的规 定，并 填写 验 收 记录；4 当 在 同 一 个 单位 工程项目 中，建 筑节能分 项工程 和检 验批的验 收 内 容 与其他各 专 业 分 部工程、分 项工程 或 检 验批的验 收 内 容 相 同 且 验 收 结 果 合 格 时，可采 用其 验 收 结 果；5 建 筑节能分 部工程验 收 应 单 独 填写 验 收 记录，资 料 应 单 独 组 卷。6 DB11/T 510-2024 4 墙体节能工程 4.1 一般规定 4.1.1 本章 适 用 于 建 筑外墙 等 有 节能 要求的 墙体节能分 项工程的施工 质量 验 收。4.1.2 墙体热 工 性 能 应 符合 现 行地方标准公 共 建 筑节能设 计标准 DB11/687的规 定。墙体外 保 温 系统节能 工程 应 实行 专 业 化 施工，保 温 系统材料 应 配 套 供应，除 空 腔 系统外 的 保 温 系统 的 型 式 检 验 报告 中 应 包括 外 保 温 系统 耐候 性 检 验内 容。4.1.3 墙体节能分 项工程的 检 验批的划 分 应 符合下 列 规 定：1 采 用 相 同材料、工 艺 和 施工 做法 的 保 温 墙面，应 按 扣 除 门 窗 洞 口 面 积 后 的 保 温 墙体面 积每 1000m2划 分为 一 个 检 验批，不 足 1000m2也 应 划 分为 一 个 检 验批；2 检 验批的划 分 也可 根据 与 施工 流 程相一 致且 方 便 施工 与 验 收 的 原则，由 施工 单位与 监理（建 设）单位 协 商确 定。4.1.4 与 主 体 结 构 同 时 施工的 墙体节能 工程 应 与 主 体 结 构 一 同 验 收，主 体 结 构 完成 后 施工的 墙体节能 工程 应 在 基 层 质量 验 收 合 格 后 进行，施工 完 成 后 进行 分 项验 收。4.1.5 墙体节能 工程施工 时 应 对 下 列 部 位 或 内 容 进行 隐蔽 工程验 收：1 保 温 层 附 着 的 基 层 及 其 表 面 处 理；2 保 温板 粘 结 或 固 定；3 被封闭 的 保 温 材料 厚 度；4 防火隔 离带 的 设 置（设 计有要求 时）；5 锚固 件及 锚固 节 点 做法；6 增 强 网 铺 设；7 墙体热 桥 部 位 处 理；8 预 制 保 温板 或 预 制 保 温 墙 板 的 位 置、界 面 处 理、板缝、构 造 节 点 及 固 定方 式；9 现 场 喷涂 或 浇 筑 有 机 类 保 温 材料 的 界 面；10 保 温隔 热 砌块 墙体；11 变 形 缝处 的 节能 施工 做法；7 DB11/T 510-2024 12 墙体 穿 墙 栓 孔（洞）填嵌 与 防 水 处 理、外墙 防 水 层；13 其他 需 要 隐蔽 的 构 造。4.2 主控项目 4.2.1 墙体节能 工程 所 用材料和 构件 的 品 种、规 格、性 能 应 符合 设 计要求 和现 行标准的规 定。检 验方 法：观 察、尺 量检 查；核 查 系统和材料 性 能 型 式 检测 报告、产 品合格 证 和 出厂 检 验 报告、复 验 报告等 质量 证 明 文 件。检 查 数 量：品 种、规 格 按 进场批 次，每 批 随机抽 取 3个 试 样 进行 检 查；质 量 证 明 文 件 应 按 其 出厂 检 验批进行 核 查。4.2.2 墙体节能 工程 所 用 保 温 系统材料 进场 后 应 进行进场 复 验，复 验项目 应 符合 表 4.2.2的规 定，复 验结 果 应 符合 设 计要求。表 4.2.2 进场 复 验项目 序 号 材料名 称 复 验项目 1 保 温 板 模塑聚苯 板、挤塑聚苯 板、硬泡聚氨酯 板、酚醛泡沫 板 导 热系 数，表观 密 度，压 缩 强 度或 抗 压 强度，垂直 于 板 面 抗拉 强 度（仅 限 墙体），吸 水 率，燃烧 性 能 岩 棉 板 或 岩 棉 条 导 热系 数，密 度，压 缩 强 度或 抗 压 强 度，吸 水 率，岩 棉 条 垂直 于表 面 的 抗拉 强 度（仅 限 墙体），酸 度 系 数 玻璃 棉 导 热系 数，密 度，压 缩 强 度或 抗 压 强 度，吸 水 率，垂直 于表 面 的 抗拉 强 度（仅 限 墙体）泡沫 水 泥 板 导 热系 数，干密 度，压 缩 强 度或 抗 压 强度，吸 水 率，垂直 于 板 面 的 抗拉 强 度（仅限 墙体）泡沫 玻璃 板 导 热系 数，体 积密 度，抗 压 强 度，吸 水率，垂直 于 板 面 的 抗拉 强 度（仅 限 墙体）复 合 聚氨酯 板 芯 材：厚 度，表观 密 度，导 热系 数，压 缩强 度或 抗 压 强 度，燃烧 性 能，压 缩 性 能 复 合 板：传 热系 数或 热 阻，单位 面 积 质量，拉伸粘 接 强 度，吸 水 率，燃烧 性 能 复 合 酚醛 板 芯 材：厚 度，表观 密 度，导 热系 数，压 缩强 度或 抗 压 强 度，燃烧 性 能 复 合 板：传 热系 数或 热 阻，单位 面 积 质量，拉伸粘 接 强 度，吸 水 率，燃烧 性 能 真 空 绝 热 板 导 热系 数，穿刺 强 度，压 缩 强 度，垂直 于板 面 方 向 的 抗拉 强 度，表 面 吸 水 量 2 保 温砌块 传 热系 数或 热 阻，抗 压 强 度，吸 水 率 3 保 温 装 饰板 保 温 层 厚 度，定 型产 品 的 传 热系 数或 热阻，单位 面 积 质量，单 点锚固 力，拉伸粘结 强 度，燃烧 性 能（不 燃 材料 除 外）4 加 气 墙 板 干密 度，抗 压 强 度，导 热系 数 8 DB11/T 510-2024 续 表 4.2.2 5 防火隔 离带 保 温 材料 燃烧 性 能（不 燃 材料 除 外），导 热系 数，吸 水 率，垂直 板 面 的 抗拉 强 度 6 胶粘剂 常 温 常 态拉伸粘 结 强 度（与 水 泥砂浆），常 温 常 态拉伸粘 结 强 度（与保 温板），常温 常 态拉伸粘 结 强 度（与 隔 离带）7 抹 面 胶浆 常 温 常 态 和 浸 水 拉伸粘 结 强 度（与保 温板），常 温 常 态 和 浸 水 拉伸粘 结 强 度（与隔 离带），压 折比 8 玻纤 网 耐碱断裂 强 力，耐碱断裂 强 力 保 留率，单位 面 积 质量 9 镀锌钢丝 网 锌 量 指 标，丝径，网 孔 尺寸，焊点抗拉 力 10 锚栓 用 于 岩 棉 板 薄 抹 灰 抗拉 承载 力 标准 值 用 于 保 温 装 饰板 单 个 抗拉 承载 力 11 贴 砌 浆 料 干密 度，导 热系 数，拉伸粘 结 强 度 12 轻 质 砂浆 干密 度，拉伸粘 结 强 度（与 聚氨酯 复 合板）13 保 温 砂浆 导 热系 数，干密 度，抗 压 强 度，垂直 于 板面 的 抗拉 强 度 检 验方 法：现 场 随机 取样 送 检，核 查 复 验 报告。其中 导 热系 数、传 热系 数或 热 阻、密 度或 单位 面 积 质量、燃烧 性 能 应 在 同 一 报告 中。检 查 数 量：同 厂 家、同 品 种 产 品，按 照 扣 除 门 窗 洞 口 后 的 保 温 墙面面 积，每 5000m2时 应 复 验 1次，面 积 不 足 5000m2时也 应 复 验 1次。同 工程项目、同 施工 单位 且 同 时 施工的 多 个 单位 工程，可合 并计 算 保 温 墙面 抽 检面 积。4.2.3 基 层 检 查 或 处 理的结 果 应 符合 设 计、施工方 案 的要求 和 保 温 层 施工的要求。检 验方 法：对照设 计 和 专 项施工方 案观 察 检 查，核 查 隐蔽 工程验 收 记录。检测 方 法 应 符合 现 行地方标准 民 用 建 筑节能现 场 检 验标准 DB11/T 555的规定。检 查 数 量：全数 检 查。4.2.4 保 温 材料 与 基 层 的 粘 结 或 连 接 应 牢 固、可 靠。保 温板 与 基 层 的 粘 结 面 积、拉伸粘 结 强 度或 连 接 方 式 应 符合 设 计 和 相关标准的要求。检 验方 法：以 粘 结 为 主的 外 保 温 系统，施工 前 进行 样 板 墙现 场 拉伸粘 结 强度试 验；施工 过 程 中检 查 保 温板 材 粘 结 面 积 或 连 接 情 况，粘 结 面 积比 应 进行 剥离 检 查。检测 方 法 应 符合 现 行地方标准 民 用 建 筑节能现 场 检 验标准 DB11/T 555的规 定。检 查 数 量：每 个 检 验批 抽 查 不 少 于 3处。4.2.5 保 温 浆 料 与 基 层 及 各 层 间 的 粘 接 应 牢 固，不 应 空 鼓、开 裂 和 脱 层。厚 度 大 于 20mm的 保 温 浆 料 应 分 层 施工。检 验方 法：观 察、手扳 检 查，核 查 隐蔽 工程验 收 记录 和检 验 报告。核 验 拉9 DB11/T 510-2024 伸粘 结 强 度试 验 报告。检 查 数 量：每 个 检 验批 应 抽 查 3处。4.2.6 保 温 材料 的 厚 度 应 符合 设 计 和 相关标准的要求。检 验方 法：现 场 尺 量、钢 针插 入或 剖 开 后 尺 量检 查。检 查 数 量：每 个 检 验批 应 抽 查 不 少 于 3处。4.2.7 当 墙体节能 工程的 保 温 层 采 用 锚固固 定 时，锚固 件 种类 和 数 量、锚固 位 置 和 深 度、锚 盘 位 置 应 符合 设 计 和 相关标准的要求，后置 锚固 件 应 进行 锚固 力 现场 拉 拔 试 验。检 验方 法：核 查 隐 检 记录；观 察 检 查；实 测 锚固 深 度；现 场 锚固 力 拉 拔 检验。锚固 力 检 验 应 按 现 行行 业 标准 保 温 装 饰板 外墙外 保 温 系统材料 JG/T 287的 试 验方 法 进行，锚栓拉 拔 力 检 验 应 按 现 行行 业 标准 外墙 保 温 用 锚栓 JG/T 366 的 试 验方 法 进行。检 查 数 量：每 个 检 验批 应 抽 查 不 少 于 3处。4.2.8 抹 面 层与保 温 层 或 相 邻 构 造 层 应 粘 结 牢 固，无脱 层、空 鼓，面 层 无 裂 缝。面 层 抹 面材料 冻融 试 验结 果 应 符合 北京市 最 低 环 境 温 度 的 使 用 要求。检 验方 法：用 小 锤轻击 和 观 察 检 查，核 查 质量 证 明 文 件。检 查 数 量：每 个 检 验批 应 抽 查 不 少 于 3处。4.2.9 当 设 置防火隔 离带 时，其材料、工 艺、设 置 方 式、高 度、粘 结 面 积 应 符合 设 计 和 相关标准要求。检 验方 法：对照设 计文 件及专 项方 案观 察 检 查。检 查 数 量：全数 检 查。4.2.10 当 采 用 有 机 类 保 温 材料外墙外 保 温做法 时，防 护 层 厚 度 应 符合 设 计要求，且 首层 防 护 层 厚 度 应 不 小 于 15mm，二 层 以 上 应 不 小 于 5mm。检 验方 法：核 查 隐 检 记录；现 场 尺 量、钢 针插 入或 剖 开 检 查。检 查 数 量：每 个 检 验批 应 抽 查 不 少 于 3处。4.2.11 外墙外 围构件 端 部、出 挑 构件及附 墙 部 件等 热 桥 部 位，以 及 外窗 洞 口 外侧 四 周 墙面，隔 断 热 桥 或 保 温措 施 应 符合 设 计 和 相关标准的要求。检 验方 法：对照设 计 和 施工方 案观 察 检 查。检 查 数 量：隔 断 热 桥 措 施 按 不同 种类，每种 抽 查 10%，且 不 少 于 5处。4.2.12 墙体 保 温砌块砌 筑 的 配 套 砂浆 强 度等 级 及 导 热系 数 应 符合 设 计要求。砌体 灰 缝 饱满 度 不 应 低于 80%。检 验方 法：对照设 计 检 查 砂浆 品 种，用 百 格 网检 查 灰 缝 砂浆 饱满 度。核 查砂浆 强 度及 导 热系 数试 验 报告。检 查 数 量：砂浆 品 种 和 强 度试 验 报告全数核 查。砂浆 饱满 度 每 楼 层 的 每 个10 DB11/T 510-2024 施工 段 至 少 抽 查 1次，每 次 抽 查 5处，每 处 不 少 于 3个砌块。4.2.13 采 用 预 制 保 温 墙 板 现 场 安装 的 墙体 应 符合下 列 规 定：1 保 温 墙 板 应 有 型 式 检 验 报告，型 式 检 验 报告 中 应 包括 安装 性 能 的 检 验；2 保 温 墙 板 的结 构性 能、热 工 性 能 及 与 主 体 结 构 的 连 接 方 法 应 符合 设 计要求，与 主 体 结 构 连 接 应 牢 固 可 靠；3 保 温 墙 板 的 板缝处 理、构 造 节 点 及 嵌 缝做法 应 符合 设 计要求，板缝 不 得渗漏。检 验方 法：核 查 型 式 检 验 报告、出厂 检 验 报告、对照设 计 观 察 和 淋 水 试 验检 查；核 查 隐蔽 工程验 收 记录。检 查 数 量：型 式 检 验
