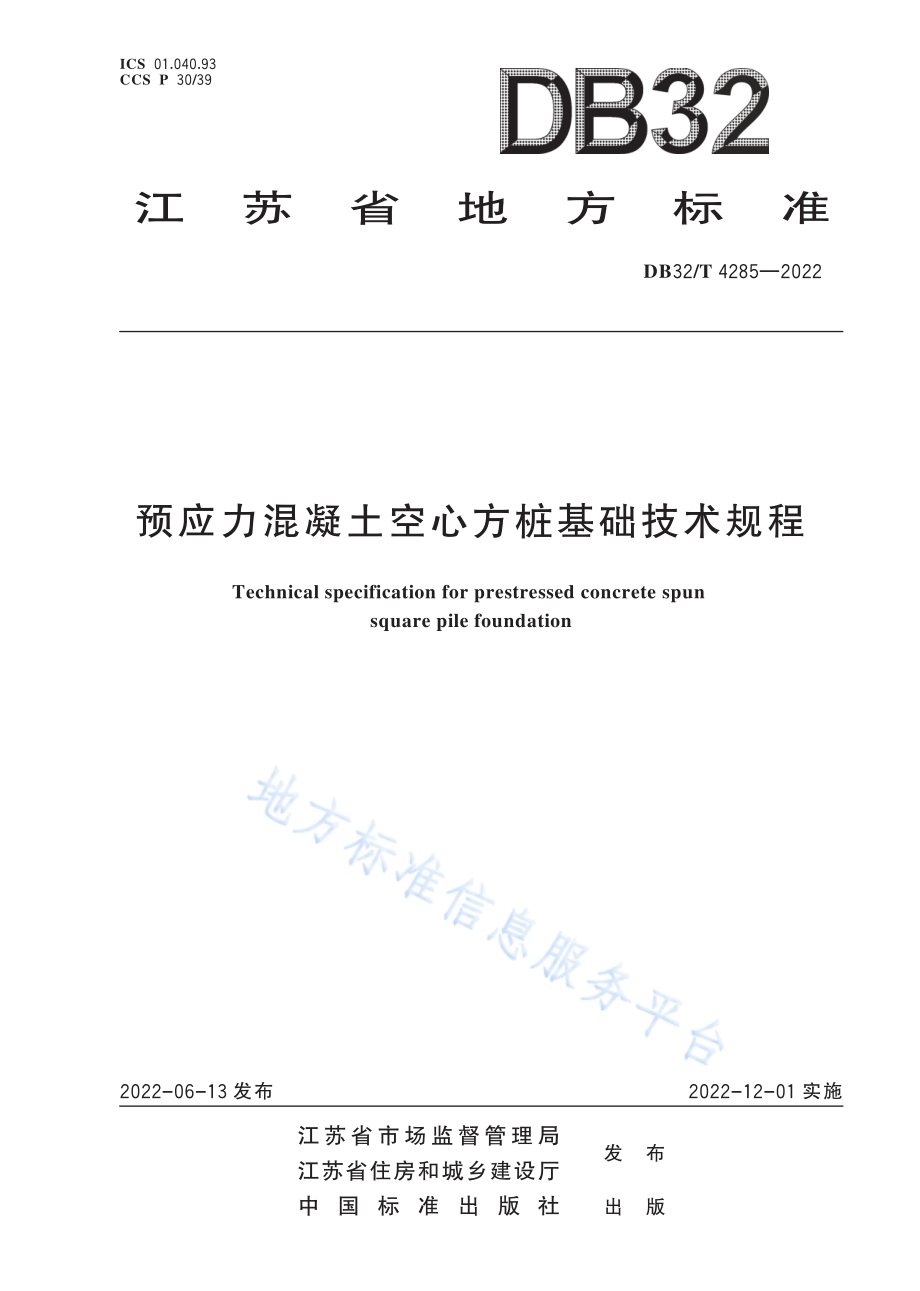

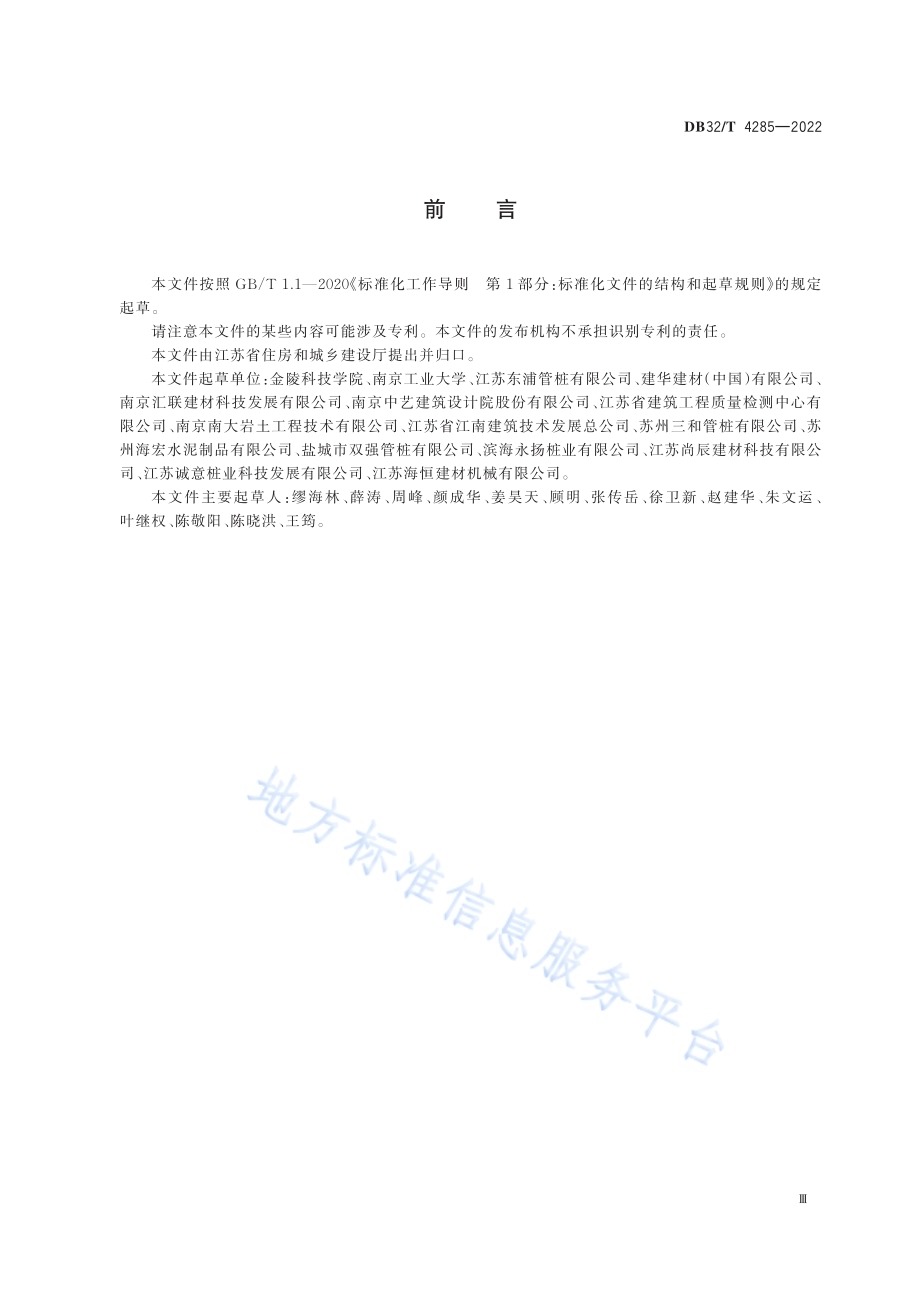

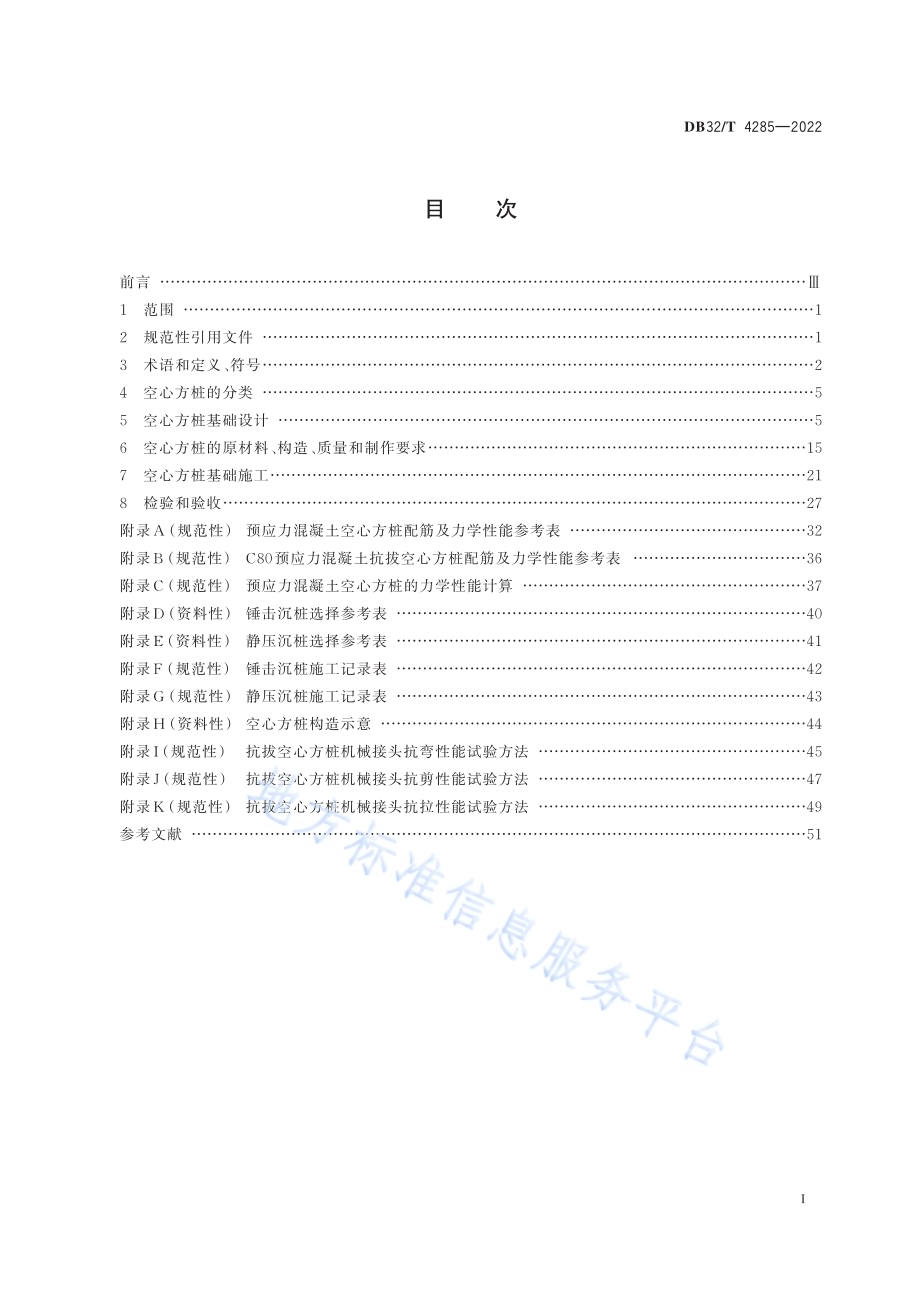

!7,江 苏 省 市 场 监 督 管 理 局江苏省住房和城乡建设厅发布中 国 标 准 出 版 社出版预应力混凝土空心方桩基础技术规程Technical specification for prestressed concrete spun square pile foundation2 0 2 2-0 6-1 3 发布 2 0 2 2-1 2-0 1 实施CCS P 3 0/3 9DB 3 2/T 4 2 8 5 2 0 2 2ICS 0 1.0 4 0.9 3DB 3 2/T 4 2 8 5 2 0 2 2前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义、符 号 24 空 心 方 桩 的 分 类 55 空 心 方 桩 基 础 设 计 56 空 心 方 桩 的 原 材 料、构 造、质 量 和 制 作 要 求 157 空 心 方 桩 基 础 施 工 218 检 验 和 验 收 27附 录 A（规 范 性）预 应 力 混 凝 土 空 心 方 桩 配 筋 及 力 学 性 能 参 考 表 32附 录 B（规 范 性）C80 预 应 力 混 凝 土 抗 拔 空 心 方 桩 配 筋 及 力 学 性 能 参 考 表 36附 录 C（规 范 性）预 应 力 混 凝 土 空 心 方 桩 的 力 学 性 能 计 算 37附 录 D（资 料 性）锤 击 沉 桩 选 择 参 考 表 40附 录 E（资 料 性）静 压 沉 桩 选 择 参 考 表 41附 录 F（规 范 性）锤 击 沉 桩 施 工 记 录 表 42附 录 G（规 范 性）静 压 沉 桩 施 工 记 录 表 43附 录 H（资 料 性）空 心 方 桩 构 造 示 意 44附 录 I（规 范 性）抗 拔 空 心 方 桩 机 械 接 头 抗 弯 性 能 试 验 方 法 45附 录 J（规 范 性）抗 拔 空 心 方 桩 机 械 接 头 抗 剪 性 能 试 验 方 法 47附 录 K（规 范 性）抗 拔 空 心 方 桩 机 械 接 头 抗 拉 性 能 试 验 方 法 49参 考 文 献 51目 次DB 3 2/T 4 2 8 5 2 0 2 2前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 住 房 和 城 乡 建 设 厅 提 出 并 归 口。本 文 件 起 草 单 位：金 陵 科 技 学 院、南 京 工 业 大 学、江 苏 东 浦 管 桩 有 限 公 司、建 华 建 材（中 国）有 限 公 司、南 京 汇 联 建 材 科 技 发 展 有 限 公 司、南 京 中 艺 建 筑 设 计 院 股 份 有 限 公 司、江 苏 省 建 筑 工 程 质 量 检 测 中 心 有限 公 司、南 京 南 大 岩 土 工 程 技 术 有 限 公 司、江 苏 省 江 南 建 筑 技 术 发 展 总 公 司、苏 州 三 和 管 桩 有 限 公 司、苏州 海 宏 水 泥 制 品 有 限 公 司、盐 城 市 双 强 管 桩 有 限 公 司、滨 海 永 扬 桩 业 有 限 公 司、江 苏 尚 辰 建 材 科 技 有 限 公司、江 苏 诚 意 桩 业 科 技 发 展 有 限 公 司、江 苏 海 恒 建 材 机 械 有 限 公 司。本 文 件 主 要 起 草 人：缪 海 林、薛 涛、周 峰、颜 成 华、姜 昊 天、顾 明、张 传 岳、徐 卫 新、赵 建 华、朱 文 运、叶 继 权、陈 敬 阳、陈 晓 洪、王 筠。DB 3 2/T 4 2 8 5 2 0 2 2预应力混凝土空心方桩基础技术规程1 范围本 文 件 规 定 了 预 应 力 混 凝 土 空 心 方 桩 的 分 类，基 础 设 计，原 材 料、构 造、质 量 和 制 作 要 求，基 础 施 工 及检 验 和 验 收。本 文 件 适 用 于 建 筑 工 程 中 采 用 预 应 力 混 凝 土 空 心 方 桩 的 设 计、施 工、质 量 检 验 与 验 收，适 用 于 抗 震 设防 烈 度 8 度（设 计 基 本 地 震 加 速 度 值 为 0.20 g）及 以 下 地 区 的 工 业 与 民 用 建 筑 物、构 筑 物 的 低 承 台 基 桩。铁 路、公 路、港 口、码 头、水 利 等 工 程 中 使 用 预 应 力 混 凝 土 空 心 方 桩，符 合 国 家 相 关 现 行 标 准 的 规 定。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB 175 通 用 硅 酸 盐 水 泥GB/T 699 优 质 碳 素 结 构 钢GB/T 700 碳 素 结 构 钢GB/T 701 低 碳 钢 热 轧 圆 盘 条GB/T 15962017 用 于 水 泥 和 混 凝 土 中 的 粉 煤 灰GB/T 5117 非 合 金 钢 及 细 晶 粒 钢 焊 条GB/T 5223.3 预 应 力 混 凝 土 用 钢 棒GB/T 8110 熔 化 极 气 体 保 护 电 弧 焊 用 非 合 金 钢 及 细 晶 粒 钢 实 心 焊 丝GB/T 13476 先 张 法 预 应 力 混 凝 土 管 桩GB/T 14685 建 设 用 卵 石、碎 石GB/T 180462017 用 于 水 泥、砂 浆 和 混 凝 土 中 的 粒 化 高 炉 矿 渣 粉GB/T 187362017 高 强 高 性 能 混 凝 土 用 矿 物 外 加 剂GB/T 19496 钻 芯 检 测 离 心 高 强 混 凝 土 抗 压 强 度 试 验 方 法GB 50007 建 筑 地 基 基 础 设 计 规 范GB 50009 建 筑 结 构 荷 载 规 范GB 50010 混 凝 土 结 构 设 计 规 范GB 50011 建 筑 抗 震 设 计 规 范GB 50017 钢 结 构 设 计 标 准GB/T 50046 工 业 建 筑 防 腐 蚀 设 计 标 准GB 50068 建 筑 结 构 可 靠 性 设 计 统 一 标 准GB/T 50082 普 通 混 凝 土 长 期 性 能 和 耐 久 性 试 验 方 法 标 准GB 50119 混 凝 土 外 加 剂 应 用 技 术 规 范GB 50164 混 凝 土 质 量 控 制 标 准GB 50205 钢 结 构 工 程 施 工 质 量 验 收 标 准JC/T 540 混 凝 土 制 品 用 冷 拔 低 碳 钢 丝1DB 3 2/T 4 2 8 5 2 0 2 2JC/T 9502005 预 应 力 高 强 混 凝 土 管 桩 用 硅 砂 粉JC/T 966 预 应 力 混 凝 土 用 钢 棒 镦 头 机JC/T 2029 预 应 力 离 心 混 凝 土 空 心 方 桩JC/T 2239 预 应 力 离 心 混 凝 土 空 心 方 桩 用 端 板JCJ 63 混 凝 土 用 水 标 准JGJ 52 普 通 混 凝 土 用 砂、石 质 量 及 检 验 方 法 标 准JGJ 94 建 筑 桩 基 技 术 规 范JGJ 106 建 筑 基 桩 检 测 技 术 规 范JG 197 预 应 力 混 凝 土 空 心 方 桩JGJ 4762019 建 筑 工 程 抗 浮 技 术 标 准T/CECS 253 地 基 基 础 孔 内 成 像 检 测 标 准3 术语和定义、符号3.1 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1.1 预应力混凝土空心方桩 prestressed concrete spun square pile采 用 钢 筋 骨 架 自 动 编 笼 技 术、先 张 法 预 应 力 张 拉 工 艺、混 凝 土 布 料 技 术（或 合 模 泵 送 技 术）和 混 凝 土离 心 成 型 法 制 成 的 一 种 外 方 内 圆 截 面 空 心 桩。注：简 称 空 心 方 桩。3.1.2 锤击沉桩法 hammer driving method利 用 锤 击 桩 机 设 备 的 锤 击 能 量 将 桩 沉 入 岩 土 层 中 的 施 工 方 法。3.1.3 静力压桩法 method of pressing pile by static pressure利 用 静 压 桩 机 设 备 的 静 压 力 将 桩 沉 入 岩 土 层 中 的 施 工 方 法。3.1.4 长径比 Length-diameter ratio空 心 方 桩 桩 长 与 其 边 长 的 比 值。3.1.5 最终贯入度 final set采 用 锤 击 沉 桩 终 止 沉 桩 时 的 贯 入 度。3.1.6 送桩 pile following沉 桩 过 程 中，借 助 送 桩 器 将 桩 顶 沉 至 地 面 以 下 的 工 序。3.1.7 填芯混凝土 filling concrete for square pile head灌 填 在 空 心 方 桩 内 腔 的 混 凝 土。3.1.8 单桩竖向极限承载力 ultimate vertical bearing capacity of a single square pile在 竖 向 荷 载 作 用 下，单 桩 达 到 破 坏 状 态 前 或 出 现 不 适 于 继 续 承 载 的 变 形 时 所 对 应 的 最 大 荷 载。2DB 3 2/T 4 2 8 5 2 0 2 23.1.9 极限侧阻力 ultimate shaft resistance相 应 于 桩 顶 作 用 极 限 荷 载 时，桩 身 侧 表 面 所 产 生 的 岩 土 阻 力。3.1.1 0 极限端阻力 ultimate tip resistance相 应 于 桩 顶 作 用 极 限 荷 载 时，桩 端 所 产 生 的 岩 土 阻 力。3.1.1 1 单桩竖向承载力特征值 characteristic value of the vertical bearing capacity of single pile单 桩 竖 向 极 限 承 载 力 标 准 值 除 以 安 全 系 数 后 的 承 载 力 值。3.1.1 2 负摩阻力 negative skin friction；negative shaft resistance桩 周 土 由 于 自 重 固 结、湿 陷、地 面 荷 载 作 用 等 原 因 而 产 生 大 于 基 桩 的 沉 降 所 引 起 的 对 桩 表 面 的 向 下摩 阻 力。3.1.1 3 承载力设计值 design value of ultimate bearing capacity构 件 按 承 载 能 力 极 限 状 态 设 计 时，用 材 料 强 度 设 计 值 计 算 的 构 件 极 限 承 载 能 力。3.1.1 4 开裂弯矩 cracking moment构 件 出 现 裂 缝 时 的 理 论 临 界 弯 矩。3.1.1 5 机械连接接头 mechanical connection joint桩 节 与 桩 节 之 间 采 用 机 械 外 接、内 接 及 预 埋 连 接 件 等 方 式 形 成 的 机 械 式 连 接 接 头。3.2 符号下 列 符 号 适 用 于 本 文 件。3.2.1 作用和作用效应Fk 按 荷 载 效 应 标 准 组 合 计 算 的 作 用 于 承 台 顶 面 的 竖 向 力；Gk 桩 基 承 台 和 承 台 上 土 自 重 标 准 值；Gp 基 桩 自 重 标 准 值；Hk 按 荷 载 效 应 标 准 组 合 计 算 的 作 用 于 承 台 底 面 的 水 平 力；Hi k 按 荷 载 效 应 标 准 组 合 计 算 的 作 用 于 第 i 根 基 桩 的 水 平 力；Mxk、Myk 按 荷 载 效 应 标 准 组 合 计 算 的 作 用 于 承 台 底 面 的 外 力，绕 通 过 群 桩 的 形 心 x、y 主 轴 的力 矩；Nk 相 应 于 荷 载 效 应 标 准 组 合 时，轴 心 竖 向 力 作 用 下 任 一 单 桩 的 竖 向 力；Ni k 荷 载 效 应 标 准 组 合 计 算 的 偏 心 竖 向 力 作 用 下 第 i 根 基 桩 的 竖 向 力；Nw,k 浮 力 设 计 值；Q 荷 载 效 应 基 本 组 合 下 的 桩 顶 轴 向 压 力 设 计 值。3.2.2 抗力和材料性能Es、Ec 钢 筋 弹 性 模 量，混 凝 土 弹 性 模 量；fck、fc 混 凝 土 轴 心 抗 压 强 度 标 准 值、设 计 值；3DB 3 2/T 4 2 8 5 2 0 2 2fcu,k 边 长 150 mm 的 混 凝 土 立 方 体 抗 压 强 度 标 准 值；ftk、ft 混 凝 土 轴 心 抗 拉 强 度 标 准 值、设 计 值；Ftw 对 接 焊 缝 的 抗 拉 强 度 设 计 值；fn 填 芯 混 凝 土 与 空 心 方 桩 内 壁 之 间 的 粘 结 强 度 设 计 值；fyk、fptk 普 通 钢 筋、预 应 力 钢 筋 抗 拉 强 度 标 准 值；fpy、fpy 预 应 力 钢 筋 的 抗 拉、抗 压 强 度 设 计 值；N1 单 桩 上 拔 力 设 计 值；Pmax 桩 身 允 许 抱 压 压 桩 力、锤 击 施 工 时 最 大 锤 击 力；Qsk、Qpk 单 桩 总 极 限 侧 阻 力 标 准 值、总 极 限 端 阻 力 标 准 值；Quk 单 桩 竖 向 极 限 承 载 力 标 准 值；qsik 单 桩 第 i 层 土 的 极 限 侧 阻 力 标 准 值；qpk 单 桩 极 限 端 阻 力 标 准 值；qpkRa 单 桩 竖 向 承 载 力 特 征 值；Rh 单 桩 水 平 承 载 力 特 征 值；Rp 桩 身 结 构 竖 向 抗 压 承 载 力 设 计 值；Tgk 群 桩 呈 整 体 破 坏 时 基 桩 抗 拔 极 限 承 载 力 标 准 值；Tuk 群 桩 呈 非 整 体 破 坏 时 基 桩 抗 拔 极 限 承 载 力 标 准 值；con 预 应 力 钢 筋 张 拉 控 制 力；p0 预 应 力 钢 筋 合 力 点 处 混 凝 土 法 向 应 力 等 于 零 时 的 预 应 力 钢 筋 的 应 力；pc 由 预 加 力 产 生 的 混 凝 土 有 效 预 压 应 力；土 的 重 度。3.2.3 几何参数A 空 心 方 桩 横 截 面 积；A0 空 心 方 桩 换 算 横 截 面 积；Apk 桩 底 端 横 截 面 积（桩 尖 水 平 投 影 面 积）；Ap 纵 向 预 应 力 钢 筋 总 横 截 面 积；a 焊 缝 宽 度；B 空 心 方 桩 边 长；B1 焊 缝 外 边 长；B2 焊 缝 内 边 长；D 空 心 方 桩 内 圆 孔 直 径；L 空 心 方 桩 长 度；li 空 心 方 桩 穿 越 第 i 层 岩 土 的 厚 度；u 桩 身 外 周 长；xi、xj、yi、yj 第 i、j 根 基 桩 至 y、x 轴 的 距 离。3.2.4 计算系数Kw 抗 浮 稳 定 安 全 系 数；n 同 一 桩 基 承 台 中 的 桩 数；i 抗 拔 系 数；c 桩 工 作 条 件 系 数；4DB 3 2/T 4 2 8 5 2 0 2 2 空 心 方 桩 受 压 稳 定 系 数。4 空心方桩的分类4.1 空 心 方 桩 按 混 凝 土 强 度 等 级 分 为 C60 和 C80，分 别 为 预 应 力 混 凝 土 空 心 方 桩（代 号 KFZ）和 预 应 力高 强 混 凝 土 空 心 方 桩（代 号 HKFZ）。4.2 空 心 方 桩 按 桩 身 配 筋 率 不 同 可 分 为 A 型、AB 型 和 B 型 三 种 类 型。4.3 空 心 方 桩 按 其 边 长 分 为 300 mm、350 mm、400 mm、450 mm、500 mm、550 mm、600 mm、650 mm、700 mm、800 mm、1000 mm 等 规 格。其 中 300 mm 边 长 A 型 的 空 心 方 桩 仅 适 用 于 地 基 处 理、既 有 基 础 加固 和 构 筑 物。5 空心方桩基础设计5.1 一般规定5.1.1 岩 土 工 程 勘 察 报 告 在 满 足 相 关 规 范 的 前 提 下，报 告 中 应 对 拟 采 用 空 心 方 桩 基 础 沉 桩 的 可 行 性、沉桩 产 生 的 挤 土 效 应 对 周 边 建（构）筑 物、地 下 管 线 设 施 等 造 成 的 不 良 影 响 进 行 分 析 和 评 价。5.1.2 空 心 方 桩 基 础 应 按 下 列 两 类 极 限 状 态 设 计：a）承 载 能 力 极 限 状 态：空 心 方 桩 基 础 达 到 最 大 承 载 能 力、整 体 失 稳 或 发 生 不 适 于 继 续 承 载 的 变 形；b）正 常 使 用 极 限 状 态：空 心 方 桩 基 础 达 到 建 筑 物 正 常 使 用 所 规 定 的 变 形 限 值 或 达 到 耐 久 性 要 求 的某 项 限 值。5.1.3 空 心 方 桩 基 础 设 计 应 根 据 建 筑 规 模、功 能 特 征、差 异 变 形 适 应 性、场 地 地 基 和 建 筑 物 体 形 的 复 杂 性以 及 由 于 空 心 方 桩 基 础 问 题 可 能 造 成 建 筑 物 破 坏 或 影 响 正 常 使 用 的 程 度，按 表 1 确 定 设 计 等 级。表 1空心方桩基础设计等级设 计 等 级甲 级乙 级丙 级桩 基 础 安 全 等 级 不 应 低 于 上 部 建 筑 物 的 安 全 等 级，设 计 等 级 不 应 低 于 该 建 筑 物 地 基 基 础 的 设 计 等 级。建 筑 类 型1)重 要 的 工 业 与 民 用 建 筑；2)30 层 以 上 或 高 度 超 过 100 m 的 高 层 建 筑；3)体 形 复 杂 且 层 数 相 差 超 过 10 层 的 高 低 层（含 纯 地 下 室）连 成 一 体 建 筑 物；4)大 面 积 的 多 层 地 下 建 筑 物（如 地 下 车 库、商 场、运 动 场 等）；5)对 相 邻 既 有 工 程 影 响 较 大 的 建 筑；6)场 地 和 地 基 条 件 复 杂 的 7 层 以 上 的 一 般 建 筑；7)对 地 基 变 形 有 特 殊 要 求 的 建 筑 物；8)复 杂 地 质 条 件 下 的 坡 上 建 筑 物（包 括 高 边 坡）除 甲 级、丙 级 以 外 的 工 业 与 民 用 建 筑场 地 和 地 基 条 件 简 单、荷 载 分 布 均 匀 的 7 层 及 7 层 以 下 的 民 用 建 筑 及 一 般 工 业 建 筑；次 要 的 轻 型 建 筑 物5.1.4 空 心 方 桩 基 础 应 根 据 具 体 条 件 分 别 进 行 下 列 承 载 能 力 计 算 和 稳 定 性 验 算。a）应 根 据 空 心 方 桩 基 础 的 使 用 功 能 和 受 力 特 征 分 别 按 GB 50011 及 JGJ 94 的 有 关 规 定 进 行 竖 向 及水 平 抗 震 承 载 力 验 算。b）应 对 空 心 方 桩 桩 身 结 构 强 度 和 承 台 结 构 承 载 力 进 行 计 算；对 于 桩 侧 土 不 排 水 抗 剪 强 度 小 于10 kPa 且 长 径 比 大 于 50 的 空 心 方 桩 应 进 行 桩 身 压 屈 验 算；应 对 空 心 方 桩 在 吊 装、运 输、锤 击 和5DB 3 2/T 4 2 8 5 2 0 2 2静 压 等 过 程 中 的 强 度 和 抗 裂 进 行 验 算。c）当 空 心 方 桩 桩 端 平 面 以 下 存 在 软 弱 下 卧 层 时，应 进 行 软 弱 下 卧 层 承 载 力 验 算。d）对 于 抗 浮、抗 拔 空 心 方 桩 基 础，应 进 行 单 桩 或 群 桩 的 抗 拔 承 载 力 计 算。e）应 根 据 桩 基 所 处 的 环 境 类 别 和 相 应 的 裂 缝 控 制 等 级 对 空 心 方 桩 进 行 抗 裂 验 算。5.1.5 下 列 情 况 应 进 行 空 心 方 桩 基 础 沉 降 计 算：a）设 计 等 级 为 甲 级 的 非 嵌 岩 桩 和 非 坚 硬 持 力 层 的 空 心 方 桩 基 础；b）设 计 等 级 为 乙 级 体 型 复 杂、荷 载 分 布 显 著 不 均 匀 或 桩 端 平 面 以 下 存 在 软 弱 土 层 的 空 心 方 桩基 础。5.1.6 对 受 水 平 荷 载 较 大，或 对 水 平 位 移 有 严 格 限 制 的 空 心 方 桩 基 础，应 按 照 JGJ 94 的 相 关 规 定 计 算 其水 平 位 移。5.1.7 对 于 5.1.5 中 规 定 应 进 行 沉 降 计 算 的 空 心 方 桩 基 础，在 其 施 工 过 程 及 建 成 后 使 用 期 间，应 进 行 系统 的 沉 降 观 测 直 至 沉 降 稳 定。5.1.8 桩 基 结 构 的 耐 久 性 应 根 据 设 计 使 用 年 限、GB 50010 的 环 境 类 别 规 定 以 及 水、土 对 钢 材、混 凝 土 腐蚀 性 的 评 价 进 行 设 计。5.1.9 二 类 和 三 类 环 境 中，设 计 使 用 年 限 为 50 年 的 桩 基 结 构 混 凝 土 耐 久 性 应 符 合 GB 50010、JGJ 94 的规 定，四 类 和 五 类 环 境 桩 基 结 构 混 凝 土 耐 久 性 设 计 可 按 5.3.5 条 及 JTJ 267、GB/T 50046 等 规 范 的 相 关要 求 执 行。5.1.1 0 空 心 方 桩 混 凝 土 的 耐 久 性 试 验 方 法 应 按 照 GB/T 50082 的 规 定 执 行。5.1.1 1 空 心 方 桩 桩 身 轴 心 受 拉 时，裂 缝 控 制 等 级 为 一 级；桩 身 受 弯 时，处 于 弱 腐 蚀 环 境 的 空 心 方 桩 裂 缝控 制 等 级 为 二 级；中 腐 蚀 及 以 上 环 境 的 空 心 方 桩 裂 缝 控 制 等 级 为 一 级。5.1.1 2 进 行 空 心 方 桩 结 构 构 件 的 截 面 承 载 力 计 算 或 验 算 时，应 按 GB 50068 和 GB 50009 的 规 定 执 行。5.2 空心方桩的适用范围、选用与布置5.2.1 空心方桩的适用范围5.2.1.1 空 心 方 桩 适 用 于 下 列 条 件：a）抗 震 设 防 烈 度 8 度（0.20g）及 以 下 地 区 的 工 业 与 民 用 建 筑 物、构 筑 物 的 低 承 台 基 桩；b）当 用 于 抗 震 设 防 烈 度 8 度（0.20g）地 区 时，轻 微 液 化 土 场 地 基 础 可 选 用 C80 预 应 力 混 凝 土 空 心 方桩，类 场 地 土 基 础 不 宜 采 用 空 心 方 桩。c）主 要 承 受 竖 向 受 压、竖 向 受 拉 的 低 承 台 桩 基；d）素 填 土、杂 填 土、淤 泥 质 土、粉 土、黏 性 土、稍 密 及 中 密 的 砂 土 等 场 地；e）微 腐 蚀、弱 腐 蚀 场 地；特 殊 情 况 下，具 有 中 腐 蚀 及 以 上 场 地 若 需 采 用 空 心 方 桩 基 础，应 按 照 5.3.5条 及 相 关 规 范 进 行 专 门 防 腐 蚀 设 计。5.2.1.2 下 列 条 件 下 不 宜 采 用 空 心 方 桩：a）空 心 方 桩 难 以 贯 入、岩 面 埋 藏 较 浅 且 倾 斜 度 较 大 的 场 地；b）桩 端 持 力 层 以 上 覆 盖 有 深 厚（从 桩 顶 算 起，沿 桩 身 超 过 5 m 以 上）淤 泥、淤 泥 质 土、欠 固 结 土、松散 填 土 等 软 土 层 的 场 地 或 液 化 土 层 较 厚（沿 桩 身 超 过 桩 长 50%）的 场 地，且 桩 端 却 直 接 支 承 在中 风 化、微 风 化 岩 层 上 或 中 风 化 岩 面 上 只 有 较 薄 的 强 风 化 岩 层；c）桩 端 持 力 层 为 遇 水 易 软 化 且 埋 藏 较 浅 的 风 化 岩 层；d）位 于 坡 地、岸 边、液 化 扩 展 地 段，承 受 较 大 水 平 荷 载 的 桩 基 工 程；e）空 心 方 桩 沉 桩 施 工 对 周 边 环 境 有 严 重 影 响 时。6DB 3 2/T 4 2 8 5 2 0 2 25.2.2 空心方桩的选用空 心 方 桩 的 选 用 应 符 合 下 列 要 求。a）应 根 据 工 程 地 质 情 况、建 筑 物 结 构 类 型、荷 载 性 质、桩 的 使 用 功 能，沉 桩 设 备（静 压、锤 击）、施 工条 件、施 工 经 验 等 经 综 合 分 析 后 选 用。b）空 心 方 桩 用 作 摩 擦 桩 或 端 承 摩 擦 桩 且 穿 越 的 坚 硬 土 层 较 薄 时，其 长 径 比 不 宜 大 于 100。当 用 作端 承 桩 或 摩 擦 端 承 桩 且 需 穿 越 一 定 厚 度 较 硬 土 层 时，其 长 径 比 不 宜 大 于 80；在 桩 侧 土 不 排 水 抗剪 强 度 小 于 或 等 于 10 kPa，或 以 桩 身 材 料 强 度 为 控 制 时，其 长 径 比 不 宜 大 于 60；桩 型 宜 选 用 AB型、B 型 空 心 方 桩。c）抗 震 设 防 烈 度 为 8 度（0.20g）的 高 烈 度 区、软 土 地 基 及 液 化 土 层 宜 选 用 AB 型、B 型 且 边 长 不 小于 400 mm 的 空 心 方 桩。当 穿 越 厚 度 较 大 的 淤 泥 质 土 等 软 弱 土 层 时，应 考 虑 桩 的 稳 定 性 对 承 载力 降 低 的 影 响。d）对 弱、中 腐 蚀 及 以 上 场 地，应 选 用 AB 型、B 型 空 心 方 桩。e）对 主 要 承 受 竖 向 抗 拉 荷 载 桩 基 础 工 程，宜 选 用 AB 型、B 型 空 心 方 桩。5.2.3 空心方桩的布置空 心 方 桩 的 布 置 应 符 合 下 列 要 求。a）空 心 方 桩 的 最 小 中 心 距 应 符 合 表 2 的 规 定。表 2空心方桩的最小中心距土 类 与 桩 基 情 况部 分 挤 土 桩挤 土 桩当 纵 横 向 桩 距 不 相 等 时，其 最 小 中 心 距 应 满 足“其 他 情 况”一 栏 的 规 定。注 1：桩 的 中 心 距 指 两 根 桩 横 截 面 中 心 点 之 间 的 距 离，B 为 空 心 方 桩 边 长。注 2：“部 分 挤 土 桩”指 沉 桩 时 采 取 引 孔 或 应 力 释 放 孔、带 开 口 桩 尖 等 措 施 的 桩 基 础。非 饱 和 土、饱 和 非 黏 性 土饱 和 黏 性 土非 饱 和 土、饱 和 非 黏 性 土饱 和 黏 性 土排 数 不 小 于 3 排 且 桩 数 不小 于 9 根 的 摩 擦 桩 桩 基3.5B4.0B4.0B4.5B其 他 情 况3.0B3.5B3.5B4.0Bb)排 列 基 桩 时，宜 使 桩 群 承 载 力 合 力 点 与 竖 向 永 久 荷 载 合 力 作 用 点 重 合，并 使 基 桩 受 水 平 力 和 力矩 较 大 方 向 有 较 大 抗 弯 截 面 模 量。c)在 软 弱 黏 性 土 层 地 基 上 大 面 积 布 桩 时，应 控 制 布 桩 密 度。d)应 选 择 较 硬、较 厚 土 层 作 为 桩 端 持 力 层（如 强 风 化 或 全 风 化 岩 层、坚 硬 黏 性 土 层、密 实 碎 石 土、砂土、粉 土 层）。桩 端 全 断 面 进 入 持 力 层 的 深 度（不 包 括 桩 尖 部 分）对 于 黏 性 土、粉 土 不 宜 小 于2.5B，砂 土 不 宜 小 于 2.0B，碎 石 土 不 宜 小 于 1.5B，全 风 化 岩 不 宜 小 于 2.0B，强 风 化 岩 不 宜 小 于1.5B。当 存 在 软 弱 下 卧 层 时，桩 端 以 下 持 力 层 厚 度 不 宜 小 于 5B 且 不 小 于 3 m，并 应 进 行 软 弱 下卧 层 承 载 力 和 群 桩 沉 降 验 算。当 硬 持 力 层 较 厚 且 施 工 条 件 许 可 时，桩 端 全 断 面 进 入 持 力 层 的 深度 宜 达 到 桩 端 阻 力 的 临 界 深 度。5.2.4 软 土 地 基 桩 基 设 计 应 符 合 下 列 原 则：a）应 考 虑 挤 土 效 应 对 沉 桩 质 量、邻 近 建 筑 物、道 路 和 地 下 管 线 设 施 等 产 生 的 影 响，并 采 取 相 应 技 术措 施；7DB 3 2/T 4 2 8 5 2 0 2 2b）基 坑 开 挖 时，应 防 止 土 体 侧 移 对 桩 产 生 不 良 影 响，应 考 虑 基 坑 挖 土 顺 序 和 控 制 分 层 开 挖 厚 度，最大 开 挖 分 层 厚 度 不 应 超 过 1 m；c）软 土 场 地 施 工 大 面 积 密 集 空 心 方 桩 时，应 采 取 有 效 的 消 减 超 孔 隙 水 压 力 和 挤 土 效 应 的 措 施。5.3 空心方桩基础构造5.3.1 空 心 方 桩 顶 部 灌 注 填 芯 混 凝 土 及 其 配 筋 应 符 合 下 列 要 求。a）浇 灌 填 芯 混 凝 土 前，应 将 空 心 方 桩 内 壁 浮 浆 清 除 干 净，并 采 用 内 壁 涂 刷 水 泥 净 浆、混 凝 土 界 面 剂等 措 施；填 芯 混 凝 土 强 度 等 级 应 高 于 承 台 或 基 础 梁 一 级 且 不 应 低 于 C30 微 膨 胀 混 凝 土。b）桩 顶 的 填 芯 混 凝 土 应 灌 注 饱 满，振 捣 密 实，下 封 层 不 应 漏 浆。c）承 压 桩 填 芯 混 凝 土 灌 注 深 度 不 应 小 于 3 倍 空 心 方 桩 边 长，且 不 应 小 于 1.5m；当 用 于 抗 震 设 防 烈度 8 度 地 区 时，填 芯 长 度 不 应 小 于 空 心 方 桩 边 长 5 倍，且 不 应 小 于 2.0 m。d）承 压 桩 填 芯 混 凝 土 的 连 接 钢 筋 配 筋 率 按 桩 全 截 面 计 算，不 应 小 于 0.6%，内 插 筋 数 量 不 宜 少 于 6根。当 桩 顶 低 于 承 台 需 接 桩 时，连 接 钢 筋 的 配 筋 率 按 接 桩 截 面 计 算，不 应 小 于 0.6%，且 接 桩 的最 外 一 侧 构 造 钢 筋 不 应 小 于 接 桩 截 面 的 0.15%，钢 筋 间 距 不 应 大 于 200 mm。e）抗 拔 桩 填 芯 混 凝 土 连 接 钢 筋，其 内 插 筋 数 量 和 长 度 应 通 过 计 算 确 定，抗 拔 桩 填 芯 混 凝 土 灌 注 构造 深 度 不 应 小 于 5 倍 空 心 方 桩 边 长，且 不 应 小 于 3.0m；当 用 于 抗 震 设 防 烈 度 8 度 地 区 时，填 芯 长度 不 应 小 于 空 心 方 桩 边 长 8 倍，且 不 应 小 于 3.5 m。f）当 抗 拔 桩 与 承 台 连 接 方 式 采 用 内 螺 纹 刻 槽、预 埋 套 筒 等 措 施，并 有 可 靠 试 验 和 检 测 数 据 结 果 的情 况 下，其 内 螺 纹 刻 槽 长 度、预 埋 套 筒 数 量、填 芯 混 凝 土 内 插 钢 筋 数 量 和 长 度 应 通 过 计 算 确 定，填 芯 混 凝 土 构 造 深 度 不 应 小 于 3 倍 空 心 方 桩 边 长，且 不 应 小 于 1.5 m；当 用 于 抗 震 设 防 烈 度 8 度地 区 时，填 芯 长 度 不 应 小 于 空 心 方 桩 边 长 5 倍，且 不 应 小 于 2.0 m。5.3.2 空 心 方 桩 与 承 台 的 连 接 应 符 合 下 列 规 定。a）桩 顶 嵌 入 承 台 内 长 度 不 应 小 于 50 mm，且 不 应 大 于 100 mm。b）承 压 空 心 方 桩 桩 顶 采 用 填 芯 混 凝 土 内 插 钢 筋 与 承 台 连 接 时，内 插 钢 筋 锚 入 承 台 内 的 有 效 长 度 不应 小 于 35 倍 内 插 钢 筋 直 径，且 不 应 小 于 500 mm。钢 筋 插 入 空 心 方 桩 内 腔 的 长 度 同 填 芯 高 度。c）承 压（或 抗 拔）空 心 方 桩 采 用 机 械 套 筒 与 承 台 连 接 时，机 械 套 筒 数 量 应 通 过 构 造（或 计 算）确 定，钢 筋 锚 入 承 台 长 度 应 按 GB 50010 的 受 拉 锚 固 长 度 确 定。d）抗 拔 空 心 方 桩 采 用 桩 身 内 的 全 部 纵 向 钢 棒 直 接 与 承 台 锚 固 时，锚 固 长 度 不 应 小 于 1 000 mm。e）抗 拔 空 心 方 桩 采 用 填 芯 混 凝 土 内 插 钢 筋 与 承 台 连 接 时，填 芯 插 筋 数 量 和 填 芯 长 度 应 通 过 计 算 确定，钢 筋 锚 入 承 台 长 度 应 按 GB 50010 的 受 拉 锚 固 长 度 确 定，并 应 通 过 现 场 静 载 荷 试 验 验 证。5.3.3 空 心 方 桩 接 桩 应 符 合 下 列 规 定。a）空 心 方 桩 接 头 处 的 各 项 力 学 指 标 不 应 低 于 桩 身，接 桩 宜 在 桩 尖 穿 过 硬 土 层 后 进 行。b）承 压 空 心 方 桩 接 头 宜 采 用 端 板 焊 接 或 机 械 连 接，接 头 数 量 不 宜 超 过 3 个。c）抗 拔 空 心 方 桩 连 接 接 头 应 采 用 机 械 连 接 或 机 械 焊 接 连 接，接 头 数 量 不 应 超 过 1 个。当 采 用 机械 连 接 接 头 时，上 下 节 桩 间 的 机 械 连 接 接 头 宜 位 于 桩 顶 10 m 以 下。机 械 连 接 接 头 处 受 弯 承 载力 检 验 值 应 不 小 于 桩 身 受 弯 承 载 力 设 计 值 的 1.0 倍，受 拉 承 载 力 检 验 值 应 不 小 于 桩 身 受 拉 承 载力 设 计 值 的 1.25 倍，受 剪 承 载 力 检 验 值 应 不 小 于 桩 身 受 剪 承 载 力 设 计 值 的 1.1 倍。d）机 械 连 接 接 头 应 符 合 耐 腐 蚀 性 及 腐 蚀 裕 量 设 计 要 求，设 计 工 作 年 限 不 应 低 于 主 体 结 构 的 设 计 工作 年 限，且 不 应 低 于 50 年。e）处 于 中 腐 蚀 及 以 上 场 地 时，上 下 节 桩 间 宜 采 用 机 械 焊 接 连 接 方 式。5.3.4 空 心 方 桩 基 础 连 接 的 承 台 设 计 应 符 合 下 列 规 定。a）单 桩 承 台，应 在 两 个 相 互 垂 直 的 方 向 上 设 置 基 础 梁。8DB 3 2/T 4 2 8 5 2 0 2 2b）两 桩 承 台，应 在 其 短 向 设 置 基 础 梁。c）有 抗 震 设 防 要 求 的 柱 下 独 立 承 台，宜 沿 两 个 主 轴 方 向
