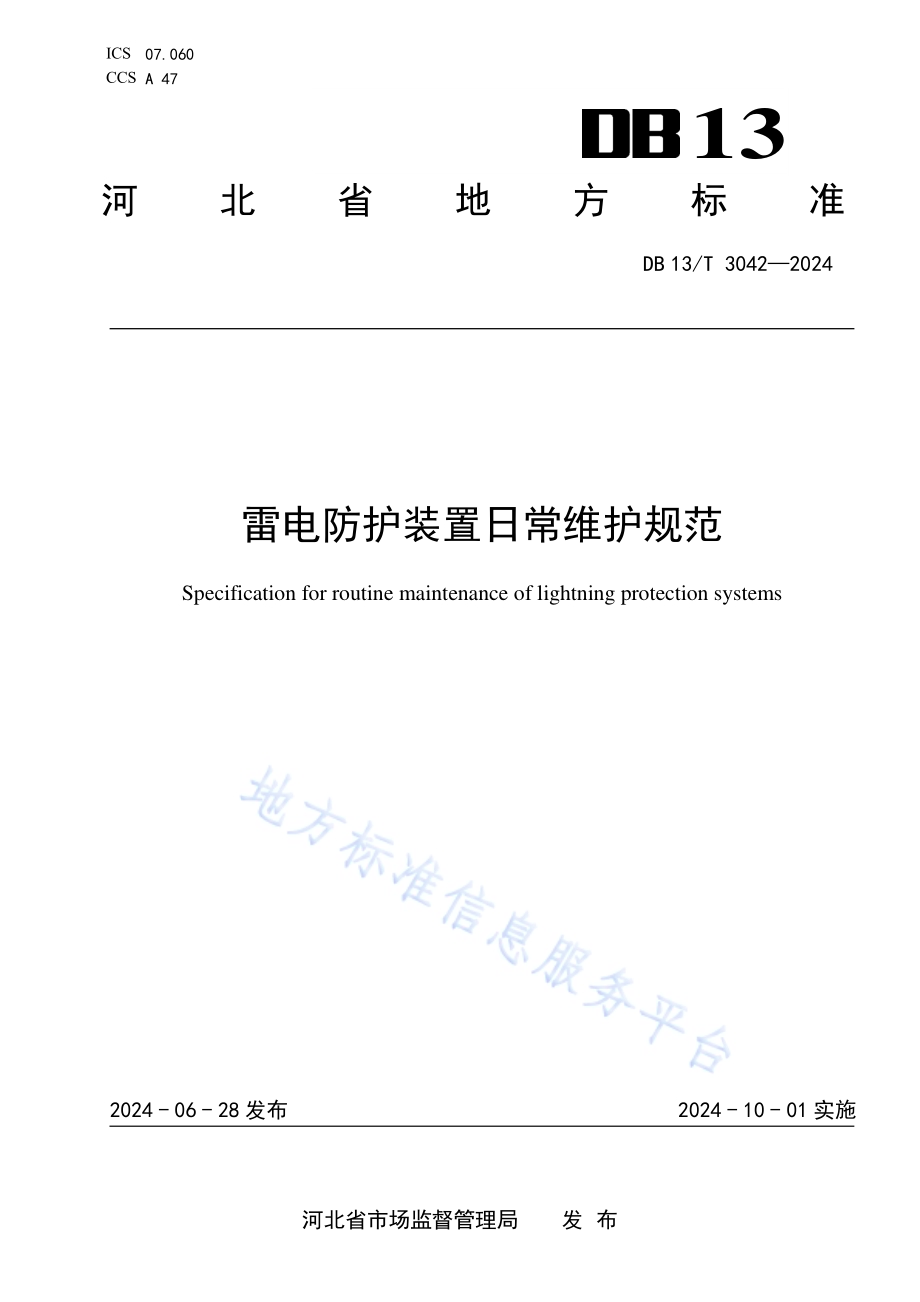

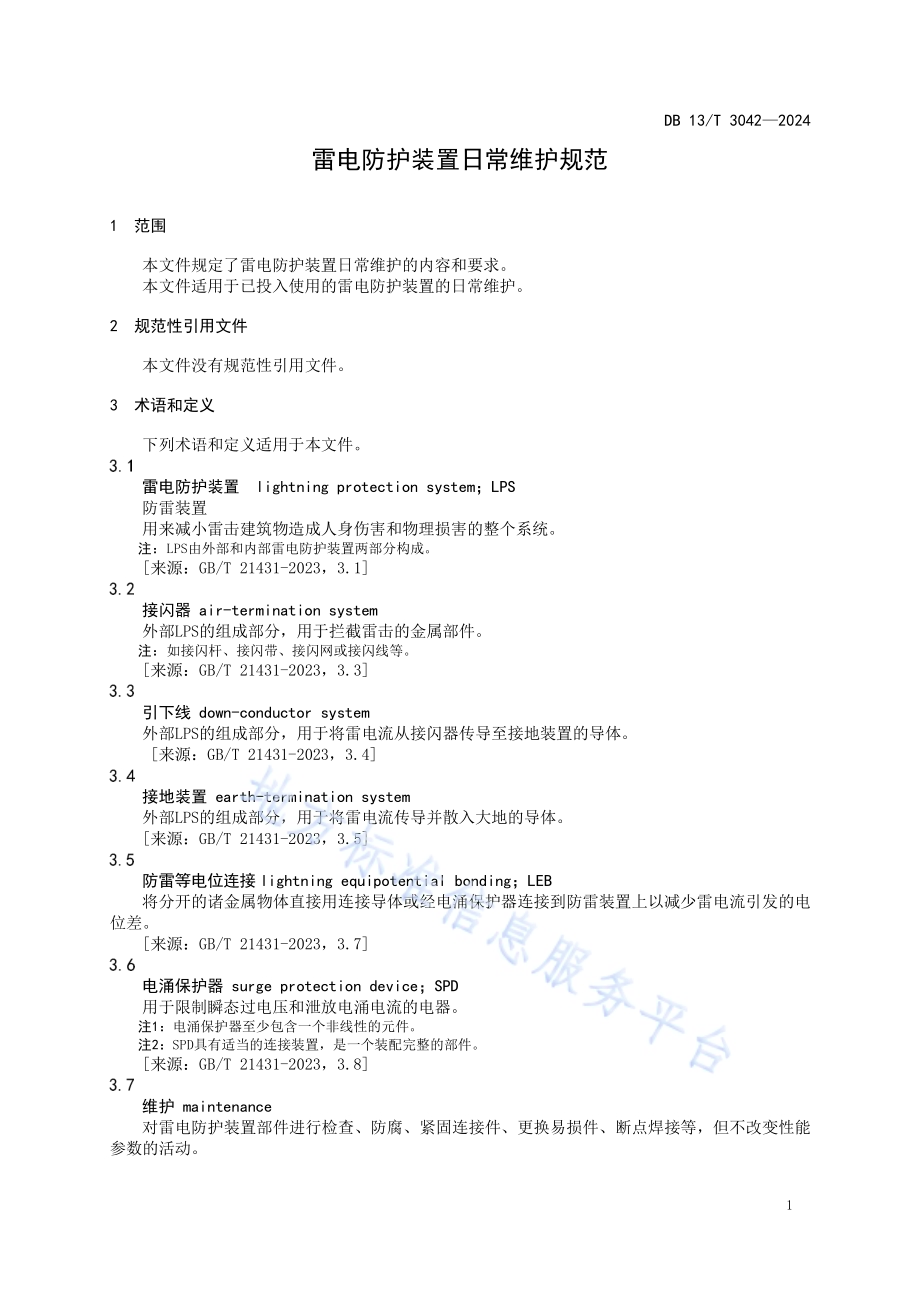

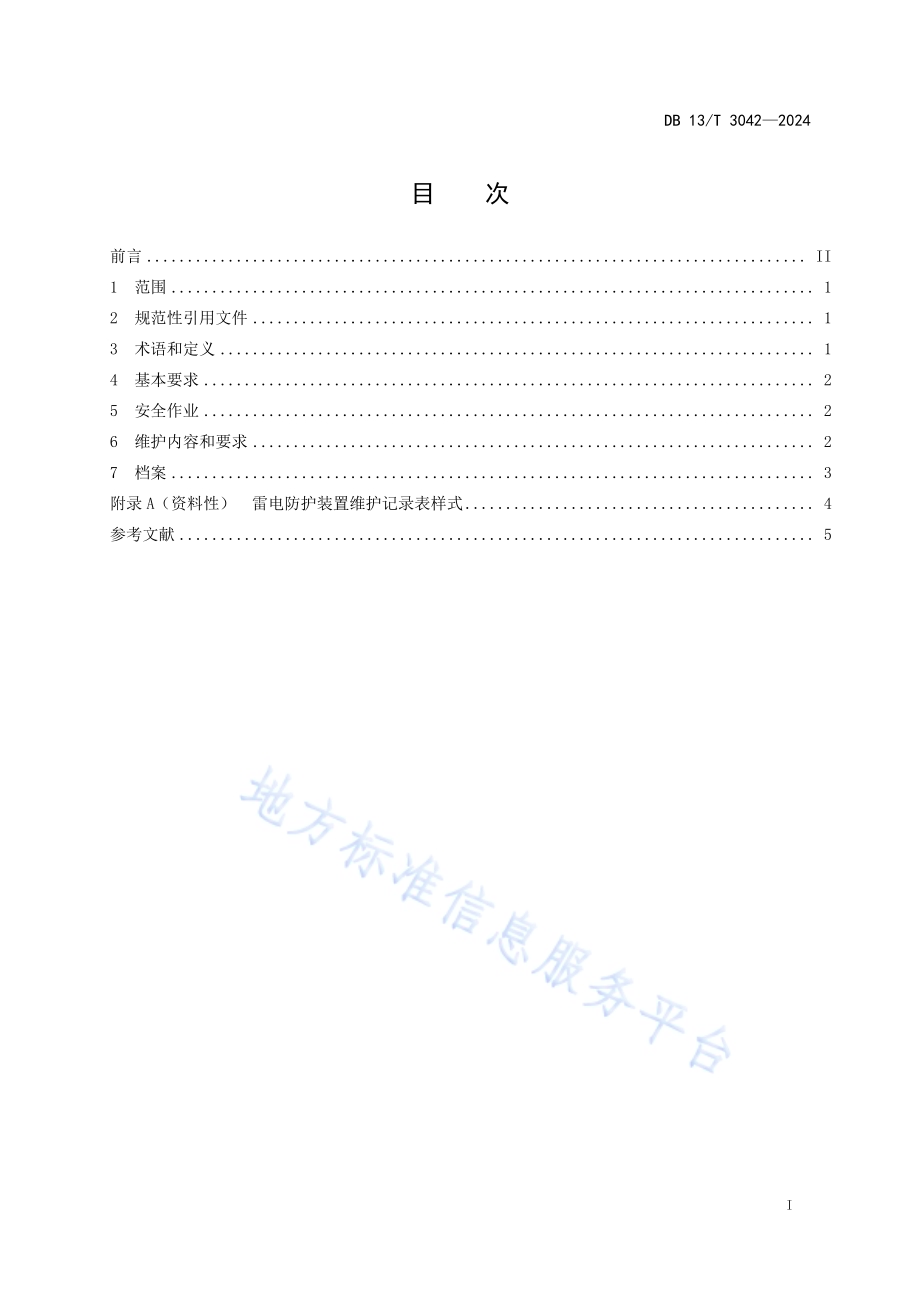

ICS 07.060 CCS A 47 13 河北省地方标准 DB 13/T 3042 2024 雷电防护 装置日常 维护规范 Specification for routine maintenance of lightning protection systems 2024-06-28 发布 2024-10-01 实施 河北省市 场监督 管 理局 发 布 DB 13/T 3042 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本要 求.2 5 安 全作 业.2 6 维 护内 容和 要求.2 7 档案.3 附录A（资 料性）雷电 防护装 置维 护记 录表 样式.4 参考文 献.5 DB 13/T 3042 2024 II 前 言 为推进京津冀协同发展战 略实施，北京市 市场监督 管理局、天津市市场监督 管理委员会、河北省市场 监督 管理 局 共 同组 织制定 本地 方标 准，在京 津冀区 域内 适用，现 予发 布。本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1部 分：标 准化 文件 的结 构和 起草规 则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 河 北省 气象 局提 出并归 口。本文件 由 河 北省 气象 局 组 织实施。本文件 起草 单位：（北京 组）北京 市气 候中 心、北 京市 气象 探测 中心、北京 市通 雷防 雷装 置安 全检测 有限 公司。（天津 组）天津 市气 象灾 害防御 技术 中心。（河北 组）河北 省气 象行 政 技术 服务 中心、沧 州天 祥防雷 检测 有限 公司。本文件 主要 起草 人：（北京 组）李如 箭、张磊、李京 校、陈晓 光、符琳、陈晨。（天津 组）刘邕、周 燕川。（河北 组）李小 龙、冯鹤、郅京 敏、孟震 宝、黄炳 辉、高 松。DB 13/T 3042 2024 1 雷 电防护 装置日常 维护规 范 1 范围 本文件 规定 了雷 电防 护装 置日常 维护 的内 容和 要求。本文件 适用 于已 投入 使用 的雷电 防护 装置 的日 常维 护。2 规范性 引用 文件 本文件 没有 规范 性引 用文 件。3 术语和 定义 下列术 语和 定义 适用 于本 文件。雷电防 护装 置 lightning protection system；LPS 防雷装置 用来减 小雷 击建 筑物 造成 人身 伤 害和 物理 损害 的 整 个系统。注：LPS由外部和内部 雷电防护装置 两 部分构成。来源：GB/T 21431-2023，3.1 接闪器 air-termination system 外部LPS 的 组成 部分，用 于 拦截雷 击的 金属 部件。注：如接闪杆、接闪带、接闪网 或接闪线等。来源：GB/T 21431-2023，3.3 引下线 down-conductor system 外部LPS 的 组成 部分，用 于 将雷电 流从 接闪 器传 导至 接地装 置的 导体。来源：GB/T 21431-2023，3.4 接地装 置 earth-termination system 外部LPS 的 组成 部分，用 于 将雷电 流传 导并 散入 大地 的导体。来源：GB/T 21431-2023，3.5 防雷等 电位 连 接lightning equipotential bonding；LEB 将分开的诸金属物体直接 用连接导体或经电涌保护 器连接到防雷装置上以减 少雷电流引发的电位差。来源：GB/T 21431-2023，3.7 电涌保 护器 surge protection device；SPD 用于限 制瞬 态过 电压 和泄放 电涌 电流 的电 器。注1：电涌保护器至少包含 一个非线性的元件。注2：SPD具有适当的连接装置，是一 个装配完整的部件。来源：GB/T 21431-2023，3.8 维护 maintenance 对雷电 防护装置部件进行 检查、防腐、紧固连接件、更换易损件、断点焊接 等，但不改变性能参数的 活动。DB 13/T 3042 2024 2 4 基本要 求 机构 与 制度 要求 4.1.1 管理单位 应 明确 安全 管理 负责人，建 立并 实施 雷电 防护装 置的 管理 制度，包 括但不 限于：安全生 产责 任制；安全生 产规 章制 度；安全巡查 制 度；资料档 案 管 理制 度；应急演 练制 度；意外事 件报 告和 处理 制度。4.1.2 维护单 位应 配备 日常 维护 人员，建立 并实 施雷电 防 护装置 的 维 护制 度，包括 但不限 于：安全作 业规 程；作业人 员培 训制 度。人员 4.2.1 安全管理 负 责人 应熟 悉 管 辖范围 内雷 电防 护装 置的 布设情 况。4.2.2 日常维 护人员 应 具备 雷电 防护装 置维 护的 基本 知识，并接 受安 全及 专业 技术 的培训。设备 与 工具 4.3.1 维护单位应配备满足日常 维护需要的工具，包括但 不限于：螺丝刀、扳手、老虎钳、锉刀、锤子、验电 笔、钢卷 尺、万用表 等。4.3.2 维护单 位应 配备 安全 防护 用具并 保证 其在 有效 使用 期限内，包括 但不 限于：安 全帽、安 全带、绝缘手 套、防护 安全 鞋、防毒面 具、防静 电服 装等。维护周期 4.4.1 日常维 护的 周期 宜每 月一 次。4.4.2 雷电活 动、建筑 物施 工、建筑物 周边 土方 施工 过程 结束后，宜 增加 一次 维护。5 安全作业 维护 单 位应 制定 并执 行维护 实施 方案 和计 划。日常维 护作 业 时 维护 人 不 应少 于2 人，人 员操 作时 应正确 佩戴 安全 防护 用具。作业现 场应 采取 安 全 措施，包括 设置 围挡 和安 全标 识 等。进行有 限空 间、动火 作业、临时 用电、高 处作 业等 危险作 业时，维护 人 应 持 证上岗 并 应 办理 审批后再 作业。作 业过 程 中 应严格 执行 国家 和管 理单 位安全 作业 管理 要求。遇6 级 大风 及以 上、雷电 等天气 条件 下 应 停止 室外 作业。遇 突发 事故 时应 按应 急演 练制度 实施。6 维护内容 和 要求 雷电防 护装 置日 常维 护内容 和要求 见表 1。表1 雷电防 护装 置 日 常维 护内容 和要求 维护项目 维护要求 维护内容 接闪器 接闪杆、接闪带、接闪网无倒伏、变形、移位、断裂 修复 接闪杆、接闪带、接闪网无锈蚀 除锈刷漆 接闪杆、接闪带、接闪网 无捆绑线缆 拆除线缆 接闪杆、接闪带、接闪网无杂物遮盖 清除杂物 DB 13/T 3042 2024 3 表1 维护 内容 和要求（续）维护项目 维护要求 维护内容 引下线 引下线 无倒伏、变形、移位、断裂 修复 引下线无锈蚀 除锈刷漆 明敷引下线上 无附着其他电气线路 拆除线路 明敷引下线与附近其他电气线路的距离，平行敷设时不应小于1 m，垂直交叉敷设时 不应小于0.3 m 按原样恢复 明敷 引下线断接卡无断开 修复 引下线与接闪器、接地装置的焊接处无断裂 断开处焊接，圆钢与圆钢、圆 钢与扁钢的 搭 接 焊 长 度 不 小 于 圆 钢 直 径 的6 倍，双面施焊；扁钢与扁钢的搭接焊长度 不小于扁钢宽度的2 倍，三面施焊 外露 引下线距地面2.7m 以下的 绝缘层隔离无损坏 恢复绝缘层 引下线 护栏、警告牌无损毁或丢失 更换或修补 引下线 地面上1.7m 至地面下0.3m 保护 套管无损坏 更换保护套管 接地装置 人工接地装置的填土 无沉陷情况 按原样恢复 接地装置 无断裂 按原样恢复 接地装置的防跨步电压措施无损坏 按原样恢复 防雷等电位 连接 屋面金属物、设备金属外壳、金属线槽与 雷电防护装置之间连接线 无损坏或缺失 使用符合规范要求的规格 材 质 的 连接导体并保证有效 电气连接 连接线接头 无松动 进行紧固 楼顶平台金属 管接口、金属线槽的接口、爆炸和火灾危险场所 金属管线接口处连接导体 无损坏或缺失 使用符合规范要求的规格 材 质 的 连接导体并保证有效 电气连接 电涌保护器 电源电涌保护器 过电流保护器正常且处于闭合状态 如出现断开状态时应恢复成闭合状态 外观 无局部变形、破损，状态指示器显示 正常 更换电涌保护器 电源电涌保护器的外壳及连接线无过热痕迹 更换电涌保护器 及连接线 日常维 护完 成后，维护 人 应填写 维护 记录 表并 签字，并 及时 上报 安全 管理 负 责人，维 护记 录表参见附 录A。7 档案 日常维 护工 作档 案应 包括 以下内 容：雷电防 护装 置 布 设资 料；雷电防 护装 置日 常维 护记 录；雷电防 护装 置 的 定期 检测 报告 及 整改 意见。雷电防 护装 置的 日常 维护 工作档 案 保 管期 限 应 至少 为2 年。DB 13/T 3042 2024 4 A A 附录A（资料 性）雷电防 护装 置维护 记 录表 样式 雷电防 护装 置维护 记 录表 样式见表A.1。表A.1 雷电防 护装 置维护 记 录表 管理 单位 维护场所 地址 建（构）筑物名称 第 页 共 页 维护项目 序号 维护对象 位置 是否完好 问题描述 处置结果 接闪器 1 楼顶接闪带 楼顶（东、西、南、北）2 卫星天线接闪杆 楼顶卫星天线 引下线 1 明敷引下线 1 东南角 2 明敷引下线 2 接地装置 1 接地装置 楼（东、西、南、北）2 等电位连接 1 楼顶 设备 楼顶空调室外机 2 电梯 间、中控室 1 号电梯 电磁屏蔽 1 信号线 线 缆 屏 蔽层 机房 2 架空线屏蔽层 1 号楼和2 号楼 之间的架空线 电涌保护器 1 装 饰 彩 灯 等 配电箱 SPD 配电箱（箱 号）2 强电竖井配电盘 负 1 层强电竖井 维护 单位 维护人 维护日期 DB 13/T 3042 2024 5 参考文 献 1 GB/T 21431 建 筑物 防 雷装置 检测 技术 规范 2 GB/T 32938 防雷 装 置 检测服 务规 范 3 GB 50057 建筑 物防 雷 设计规 范 4 GB 50343 建筑 物 电 子 信息系统 防雷 技 术规 范 5 防雷 减灾 管理 办法（中 国气 象局 第24 号令）
