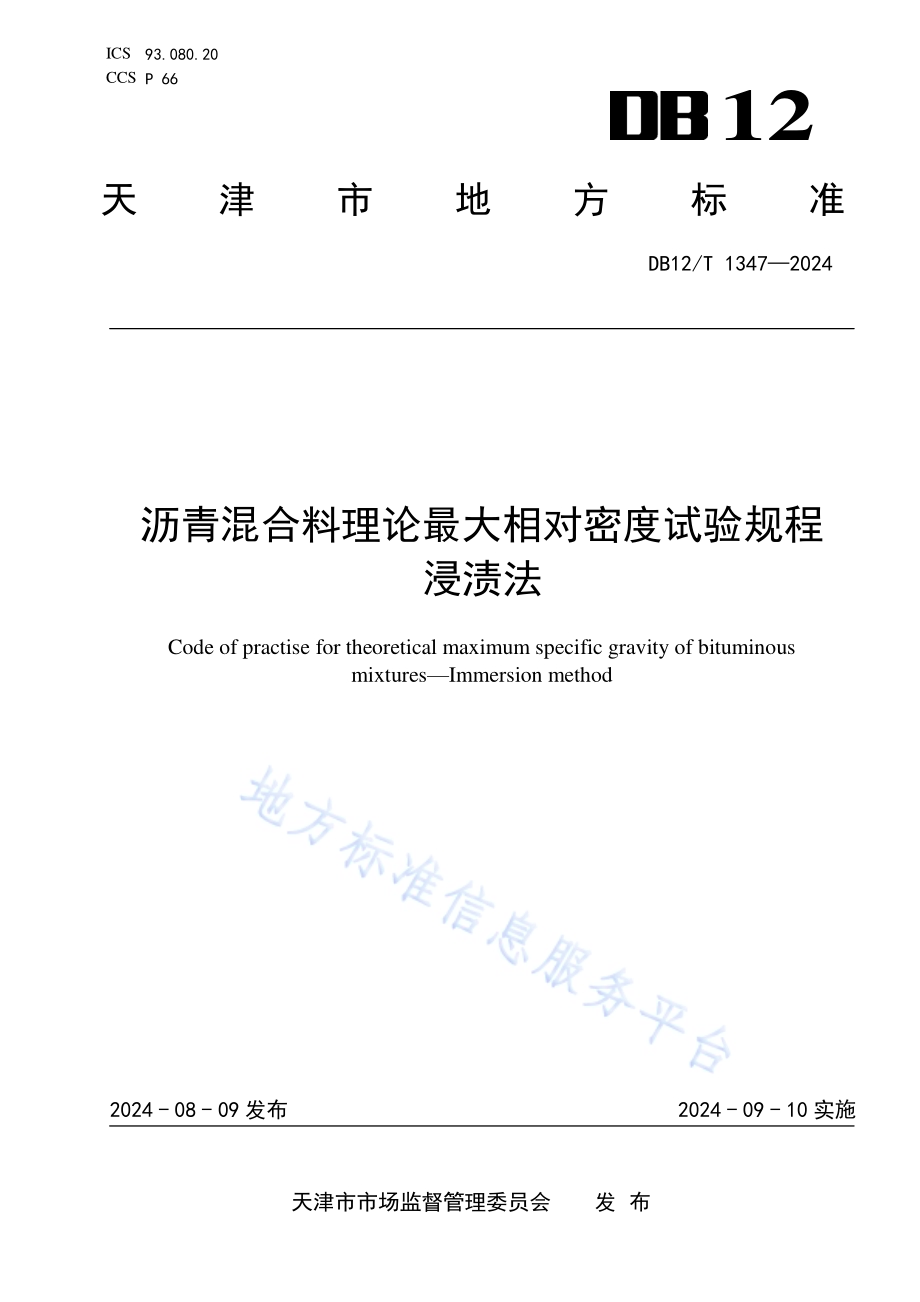

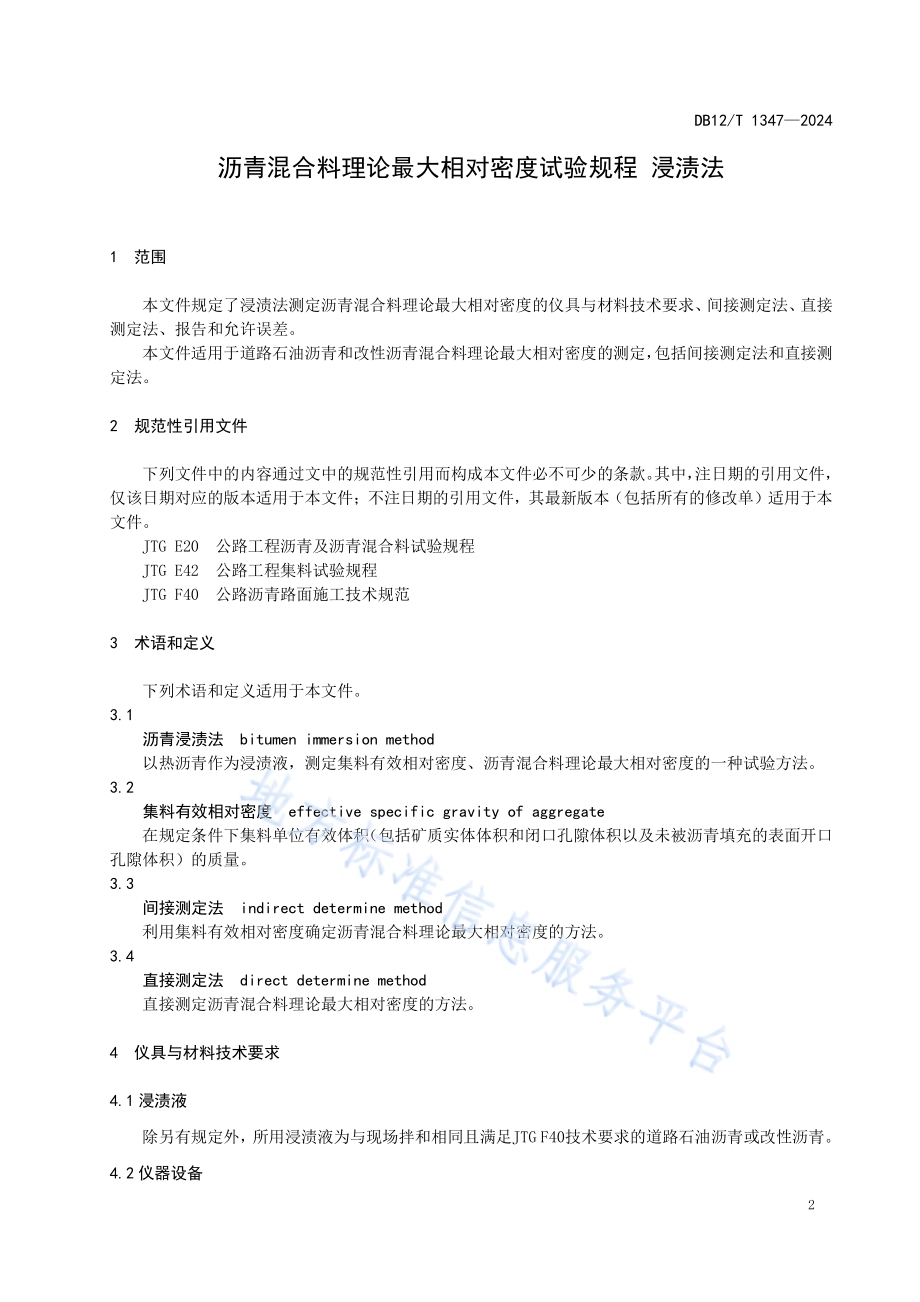

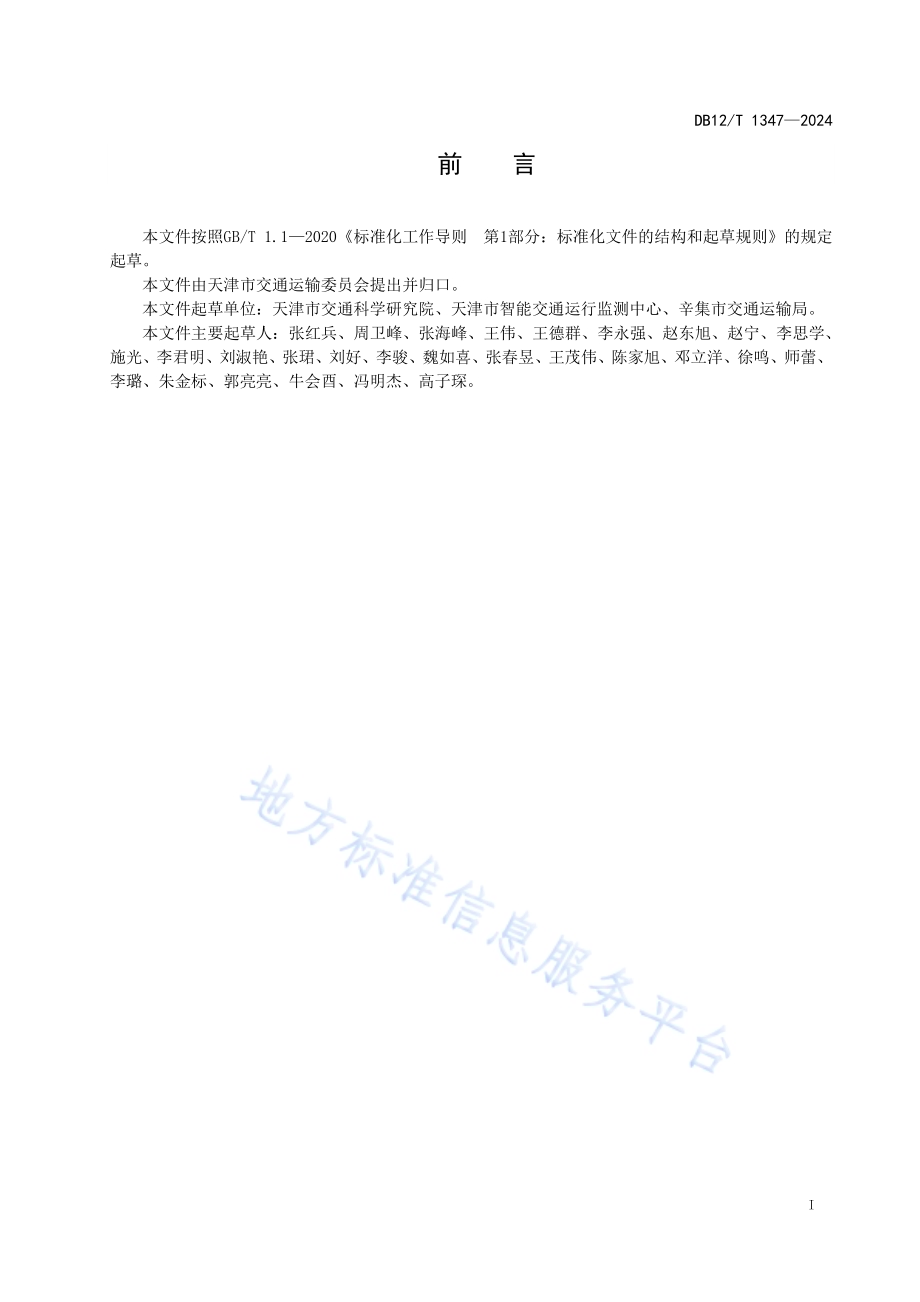

ICS 93.080.20 CCS P 66 12 天津市地方标准 DB12/T 1347 2024 沥青混合 料理论最 大相对密 度试验规 程 浸渍法 Code of practise for theoretical maximum specific gravity of bituminous mixtures Immersion method 2024-08-09 发布 2024-09-10 实施 天津 市市 场监督 管 理委员会 发 布 DB12/T 1347 2024 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 由天 津市 交通 运输 委员会 提出 并归 口。本文件 起草 单位：天 津市 交通科 学研 究院、天 津市 智能交 通运 行监 测中 心、辛集市 交通 运输 局。本文件 主要起 草人：张红 兵、周 卫峰、张海 峰、王 伟、王 德群、李永 强、赵 东旭、赵宁、李思 学、施光、李君 明、刘 淑艳、张 珺、刘 好、李 骏、魏 如喜、张春昱、王 茂伟、陈家 旭、邓立洋、徐 鸣、师 蕾、李璐、朱金 标、郭亮 亮、牛会酉、冯 明杰、高 子琛。DB12/T 1347 2024 2 沥 青混合 料 理论最 大相对 密度试验 规程 浸渍 法 1 范围 本 文件 规定 了浸 渍法 测定 沥青混 合料 理论 最大 相对 密度的 仪具 与材 料技 术要 求、间 接测 定法、直 接测定法、报告 和 允许 误差。本文件 适用 于道 路 石 油沥 青和改 性沥青 混 合料 理论 最大相 对密度 的 测定，包 括 间接测 定法 和直接 测定法。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E42 公路 工程 集料 试 验规程 JTG F40 公路 沥青 路面 施 工技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 沥青浸 渍法 bitumen immersion method 以热沥 青作 为浸 渍液，测 定集料 有效 相对 密度、沥 青混合 料理 论最 大相 对密 度的一 种试 验方 法。3.2 集料有 效相 对密 度 effective specific gravity of aggregate 在规定 条件 下集 料单 位有 效体积（包 括矿 质实 体体 积 和闭口 孔隙 体积 以及 未被 沥青填 充的 表面 开 口孔隙体 积）的质 量。3.3 间接 测 定法 indirect determine method 利用 集 料有 效相 对密 度确 定沥青 混合 料理 论最 大相 对密度 的方 法。3.4 直接 测 定法 direct determine method 直接 测 定沥 青混 合料 理论 最大相 对密 度的 方法。4 仪具 与 材料 技术 要求 4.1 浸 渍液 除另有 规定 外，所 用浸 渍 液为 与 现场 拌和 相同 且满足JTG F40 技术 要求 的道 路 石油沥 青或 改性 沥青。4.2 仪 器设 备 DB12/T 1347 2024 3 4.2.1 浸水 天平：当 最大 称量在 3kg 以下 时，感量 不大于 0.1g；最 大称 量在 3kg 以上 时，感 量不 大 于0.5g。应配 有测 量水 中重 的挂钩。4.2.2 烘箱：最大 量程 200，装有 温度 控制 调节 器。4.2.3 网篮。4.2.4 溢流 水箱：使 用洁 净水，有水 位溢 流装 置，保持试 件和 网篮 浸入 水中 后的水 位一 定。调 整 水温并保持 在25 0.5。4.2.5 试样 悬吊 装置：天 平下方 悬吊 网篮 及试 件的 装置，吊 线应 采用 不吸 水 的细尼 龙线 绳，并 有足 够 的长度。4.2.6 搪瓷 盆(容积2700mL 左右)2 个、钢 勺1 个（用于沥 青及 沥青 混合 料盛 放及搅 拌）。5 间接 测 定法 5.1 适 用条 件 5.1.1 在矿 料 配 合比 例 发 生变化 时，可 采用 浸渍 法 实测出 各种 规格 集料 的有 效相对 密度，然后，计算 出合成矿 料的 有效 相对 密度，再 确 定不 同沥 青 用 量下 沥青混 合料 的理 论最 大相 对密度。5.1.2 在沥 青混 合料 配合 比设计 阶段，可 以事 先按 照矿料 配合 比设 计比 例配 制合成 矿料，采 用 浸 渍 法 测量合成 矿料 的有 效相 对密 度，然 后，再确 定不 同沥 青 用量 下沥青 混 合料 的理 论最大 相对 密度。5.2 采 样要 求 各种规 格集 料取 样应 按照JTG E42 规定 进行 取样，试样 数量宜 满足 表1 的规 定数 量；直接 测量 合 成矿料的有 效相 对密 度 时，合 成矿 料 按照 配合 比设 计比 例配制，试 样 数 量宜 满足 表2的 规定 数量。表1 各规格 集料 试样 数量 公称最 大粒 径（mm）试样 最 小质 量（g）公称最 大粒 径（mm）试样最 小质 量（g）4.75 800 26.5、31.5 1500 9.5、16、19 1000 37.5 2000 表2 矿料混 合料 试样 数量 公称最 大粒 径（mm）试样 最 小质 量（g）公称最 大粒 径（mm）试样最 小质 量（g）4.75 500 26.5 2500 9.5 1000 31.5 3000 13.2、16 1500 37.5 3500 19 2000 5.3 试验 步骤 5.3.1 选择 适宜 的浸 水天 平，最 大称 量应 不小 于试 样质量 的 1.25 倍。5.3.2 将钢 勺放 入1 号盆 中，称量 钢勺 及 1 号盆 的 总质量（M1）及水 中质量（M2），称 量完 水中 质 量 后，须将钢 勺 和1 号 盆擦 拭干 净 备用。5.3.3 称量 2 号 盆的 质量（M6）及水 中质 量（M7），称量完 水中 质量 后，须 将2 号盆 擦拭 干净 备用。DB12/T 1347 2024 4 5.3.4 将烘 干至 恒重 的规 定 数量 的 集 料装 入放 钢勺 的1 号 盆中，准确 称量钢 勺、1 号盆 与集 料的 总 质 量（M3）。5.3.5 将装 有钢 勺及 集料 的 1 号盆 放入160 165（改 性沥 青 180185）的 烘箱 中加 热不 少于4h。5.3.6 将备 好的 沥青（适 量）加热至 150 155（改性 沥 青 160 165），取 出装 有钢 勺及 集料的 1 号 盆，倒入 沥青，使 集料完 全浸 入沥 青中，同 时将沥 青倒 入 2 号盆 中不 少于 200g；然 后，将 1 号盆用钢 勺搅 拌 2min，排 出 气泡，2 号 盆不 用搅 拌，放入温 度 145150（改性沥 青 160165）的烘箱 中，1 号 盆每隔 20min 搅 拌一 次，共搅 拌3 次（即从 第一 次搅 拌开 始，20min、40min 后 各搅 拌一次），每 次2min，第 3 次 搅拌完成 后，放 入烘 箱中 保温20min 观察，如 表面 无气泡，即 可将1 号 盆、2号盆取 出在 室温 下放 置不 少 于 12h 至 完全 冷却，如 表 面有气 泡，重复 上述 步骤 继 续搅拌 直至 无气 泡为止。5.3.7 称量 装有 钢勺、沥 青及集 料 的 1 号 盆的 总质 量（M4）及 水中 质量（M5）。5.3.8 称量 装有 沥青 的2 号盆的 总质 量（M8）及水 中质量（M9）。5.4 计算 5.4.1 计算 沥青 的相 对密 度，取 3 位 小数。沥青的 相对 密度 按式（1）计算：（1）式中：沥青 相对 密度，无量 纲；M6 2 号 盆的 质量（g）；M7 2 号 盆的 水中 质量（g）；M8 装有 沥青 的 2 号盆 的总质 量（g）；M9 装有 沥青 的 2 号盆 的水中 质量（g）。5.4.2 计算 集料 的有 效相 对密度，取 3 位 小数。集料的 有效 相对 密度 按式（2）计算：（2）式中：集料 有效 相对 密度，无量 纲；沥 青相 对密 度，无量 纲；M1 钢勺 及 1 号盆 的总 质量（g）；M2 钢勺 及 1 号盆 的水 中质量（g）；M3 钢勺、1 号盆 与集 料 的总质 量（g）；M4 装有 钢勺、沥 青及 集料 的 1 号 盆的 总质 量（g）；M5 装有 钢勺、沥 青及 集料 的 1 号 盆的 水中 质量（g）。合成矿 料 的 有效 相对 密度 同样按 式（2）计算。DB12/T 1347 2024 5 5.4.3 利用 各种 规格 集料 的 有效 相对 密度 计算 矿料 的合成 有效 相对 密度，取3 位小 数。矿料的 合成 有效 相对 密度 按式（3）计算：（3）式 中：矿料 的合 成 有效相 对密 度，无量 纲；、各种 规格 集料的 配合 比例（%），其 和为100；、各 种规 格 集 料的 有效相 对 密 度，无量 纲。5.4.4 计算 沥青 混合 料的 理论最 大相 对密 度，取3 位小数。沥青 混 合料 的理 论最 大 相 对密度 按式（4）或 式（5）计算：（4）或者（5）式中：相应 于计 算油 石比或 沥青 用量 的沥 青混 合料理 论最 大相 对密 度，无量纲；矿 料的 合成 有效 相对 密度，无量 纲；沥 青相 对密 度，无量纲；所计 算的 沥青 混 合料中 的油 石比（%）；所 计算 的沥 青混 合料中 的沥 青用 量（%）；所 计算 的沥 青混 合料 中的集 料用 量（%）。6 直接测定 法 6.1 适 用条 件 在沥青 混合料 配合 比设计 阶段、路面施 工质 量 控制 或 路况 调查过程 中，需要 测定沥 青 混合 料成 品、铣刨料 或芯样 的 理论 最大 相对密 度时，可以 直 接采 用沥青 浸渍 法实 测沥 青混 合料的 理论 最大 相对 密度。6.2 采 样要 求 沥青混 合料样 品取 样应按 照JTG E20 规 定进 行取样,采用 四 分法缩 分，试样数 量宜满足 表2 的规定 数量。6.3 试验 步骤 6.3.1 选择 适宜 的浸 水天 平，最 大称 量应 不小 于试 样质量 的 1.25 倍。6.3.2 将钢 勺放 入1 号盆 中，称量 钢勺 及 1 号盆 的 总质量（M1）及水 中质 量（M2），称 量完 水中 质 量 后，DB12/T 1347 2024 6 须将钢 勺 和1 号 盆擦 拭干 净 备用。6.3.3 称量 2 号 盆的 质量（M6）及水 中质 量（M7），称量 完 水中 质量 后，须 将2 号盆 擦拭 干净 备用。6.3.4 将规 定数 量 的 沥青 混合料 装入 放钢 勺 的 1 号 盆中，准 确称 量钢 勺、1 号 盆与沥 青混 合料 的总 质 量（M3）。6.3.5 将装 有钢 勺及 沥青 混合料 的 1 号 盆放 入 145 150（改 性沥 青混 合 料 160 165）的烘 箱中加 热1h。同 时，将相 同 的沥青（约 3kg）放 入烘 箱中。6.3.6 1h 后取 出沥 青搅 拌，待沥 青温 度达 到 150155（改性 沥青160 165）时取 出装 有钢 勺及沥青 混合 料 的 1 号盆，倒入沥 青，使沥 青混 合料 完全浸 入沥 青中，同 时将 沥青倒 入 2 号 盆中 不少 于200g；然后，将 1 号 盆用 钢勺搅 拌 2min，排出 气泡，2 号 盆不 用搅 拌，放入 温度 145150（改 性沥青为160 165）的烘 箱中，1 号盆 每隔20min 搅 拌一次，共 搅拌3 次（即 从 第一次 搅拌 开始，20min、40min 后 各搅 拌一 次），每次 2min，第 3 次 搅拌 完成 后，放入 烘箱 中保 温 20min 观察，如 表面 无气 泡，即可 将1 号 盆、2 号 盆取 出 在室温 下放 置不 少 于 12h 至完全 冷却，如 表面 有气 泡，重复 上述步骤 继续搅拌直至 无气 泡为止。6.3.7 称量 装有 钢勺、沥 青及沥 青混 合料 的 1 号盆 的总质 量（M4）及水 中质 量（M5）。6.3.8 称量 装有 沥青 的2 号盆的 总质 量（M8）及水 中质量（M9）。6.4 计算 6.4.1 计算 沥青 的相 对密 度，取 3 位 小数。沥青的 相对 密度 按式（6）计算：（6）式中：沥青 相对 密度，无量 纲；M6 2 号 盆的 质量（g）；M7 2 号 盆的 水中 质量（g）；M8 装有 沥青 的 2 号盆 的总质 量（g）；M9 装有 沥青 的 2 号盆 的水中 质量（g）。6.4.2 计算 沥青 混合 料的 理论最 大相 对密 度，取3 位小数。沥青混 合料 的理 论最 大相 对密度 按式（7）计 算：（7）式中：沥青 混合 料 理 论最大 相对 密度，无 量纲；沥 青相 对密 度，无量 纲；M1 钢勺 及 1 号盆 的总 质量（g）；DB12/T 1347 2024 7 M2 钢勺 及 1 号盆 的水 中质量（g）；M3 钢勺、1 号盆 与沥 青 混合料 的总 质量（g）；M4 装有 钢勺、沥 青及 沥青混 合料 的 1 号盆 的总 质量（g）；M5 装有 钢勺、沥 青及 沥青混 合料 的 1 号盆 的水 中质量（g）。7 报告 7.1 集料 有 效相 对密 度 同一试 样应 平行 试验 两次，当两 次试 验结 果的 差值 符合重 复性 试验 的允 许误 差要求 时，以平 均 值 作为集料 有效 相对 密度 试验 结果，并准 确至3位 小数；不符合 要求 时应 重新 试验。7.2 沥 青混 合料 理论 最大 相对密 度 同一试 样应 平行 试验 两次，当两 次试 验结 果的 差值 符合重 复性 试验 的允 许误 差要求 时，以平 均 值 作为沥青 混合 料理 论最 大相 对密度 试验 结果，并 准确 至3位 小数；不 符合 要求 时 应重新 试验。8 允许误 差 8.1 集料 有 效相 对密 度 重复性 试验 的允 许误 差为0.010，再现 性试 验的 允许 误差为0.016。8.2 沥 青混 合料 理论 最大 相对密 度 重复性 试验 的允 许误 差为0.010，再现 性试 验的 允许 误差为0.016。A DB12/T 1347 2024 8 参考文 献 1 GB/T 20000.1 2014 标准 化工 作指 南 第1部 分：标准 化和 相关 活动 的通 用术语 2 GB/T 6379.22004 测量方 法与 结果 的准 确性（正确 度与 精密 度）第2 部 分：确 定标 准测 量方法重复 性与 再现 性的 基本 方法 3 JTG 3450-2019 公路 路基路 面现 场测 试规 程 4 JTG F80/1-2017 公 路工程 质量 检验 评定 标准（第一 册 土建 工程）
