高掺比沥青路面回收料温拌再生技术规范DB15／T 3630—2024.pdf

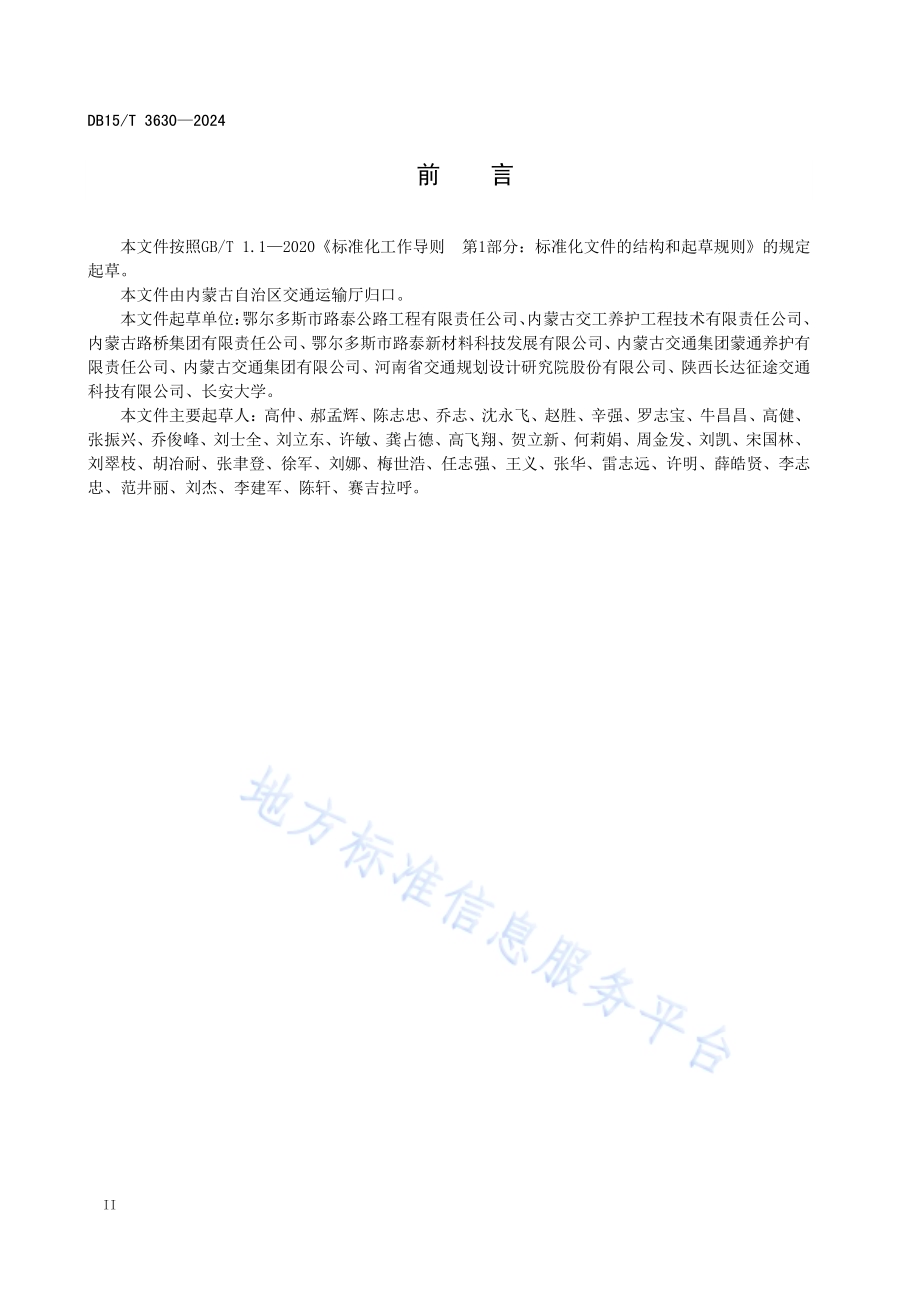

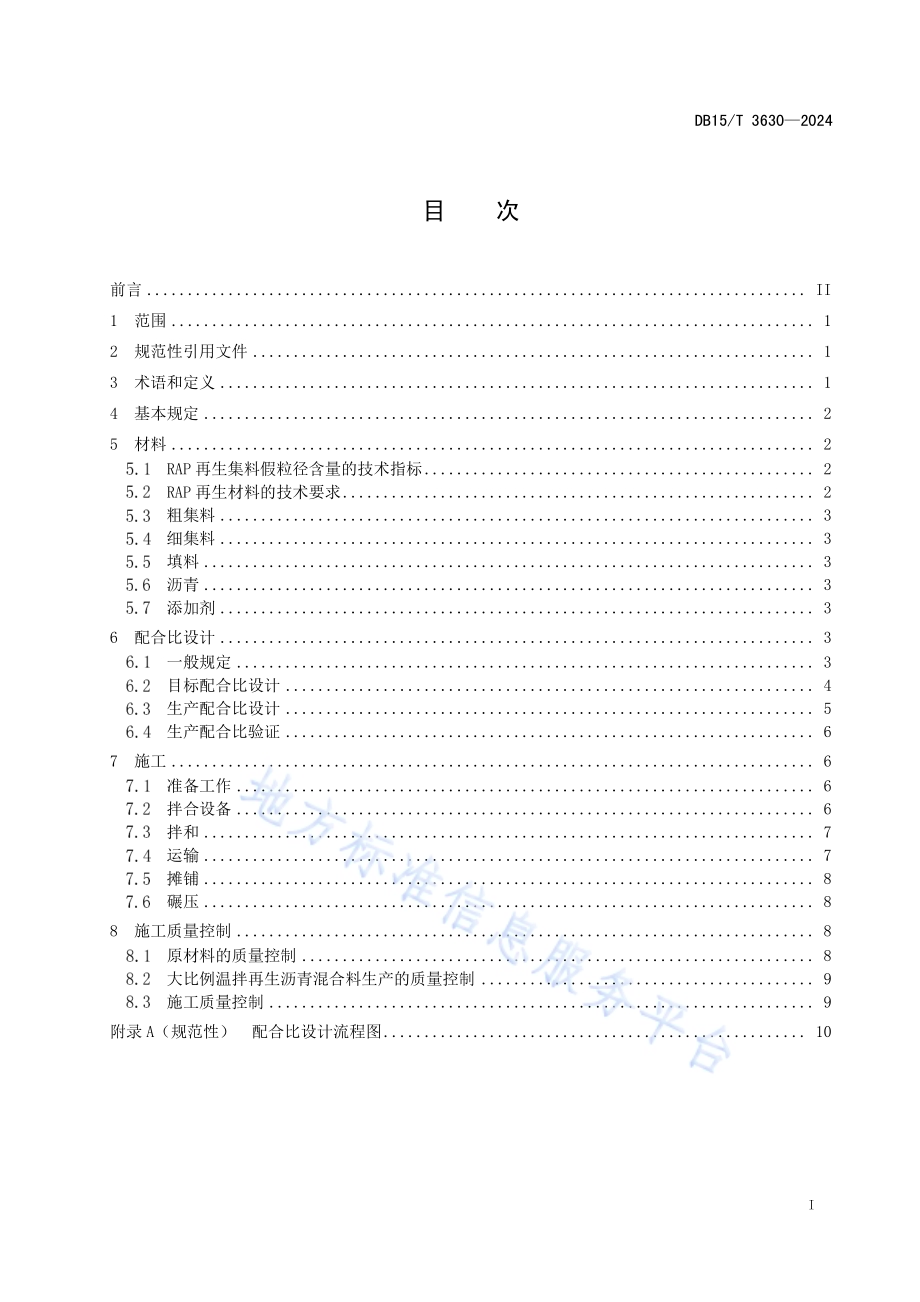

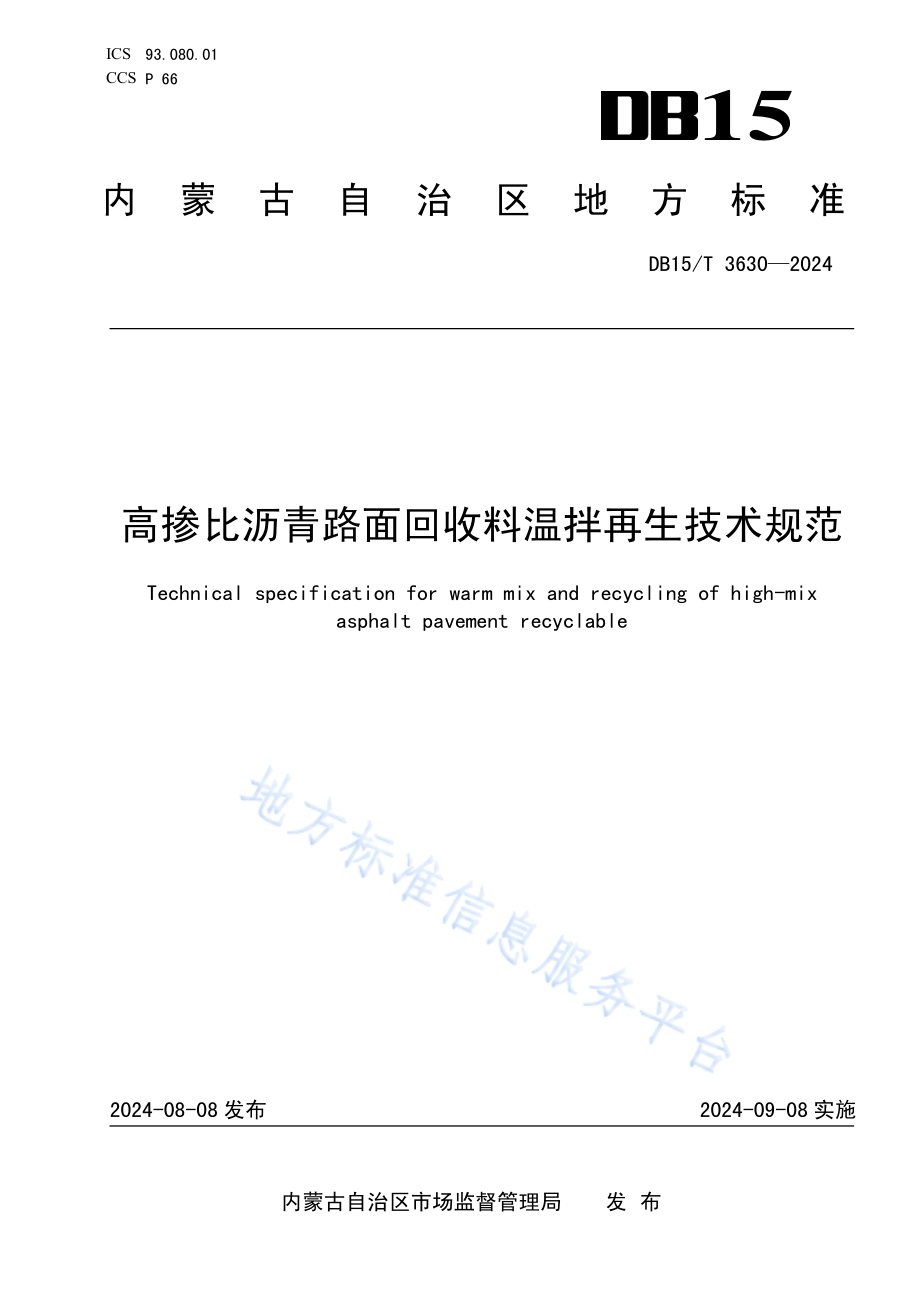

ICS 93.080.01 CCS P 66 15 内蒙古自治区地方标准 DB15/T 3630 2024 高掺比沥 青 路面回 收料温拌 再生技术 规范 Technical specification for warm mix and recycling of high-mix asphalt pavement recyclable 2024-08-08 发布 2024-09-08 实施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 3630 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.2 5 材料.2 RAP 再生 集料 假粒 径 含量的 技术 指标.2 RAP 再生 材料 的技 术 要求.2 粗集 料.3 细集 料.3 填料.3 沥青.3 添加 剂.3 6 配 合比 设计.3 一般 规定.3 目标 配合 比设 计.4 生产 配合 比设 计.5 生产 配合 比验 证.6 7 施工.6 准备 工作.6 拌合 设备.6 拌和.7 运输.7 摊铺.8 碾压.8 8 施 工质 量控 制.8 原材 料的 质量 控制.8 大比 例温 拌再 生沥 青 混合料 生产 的质 量控 制.9 施工 质量 控制.9 附录A（规 范性）配合 比设计 流程 图.10 DB15/T 3630 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。本文件 由内 蒙古 自治 区交 通运输 厅归 口。本文件 起草 单位：鄂 尔多 斯 市路泰 公路 工程 有限 责任 公司、内蒙 古交 工养 护工程技术有 限责 任公 司、内蒙古 路桥 集团 有限 责任 公司、鄂尔 多斯 市路 泰新 材料科 技发 展有 限公 司、内蒙古 交通 集团 蒙通 养 护 有限责任 公司、内蒙 古交 通 集团有 限公 司、河 南省 交 通规划 设计 研究 院股 份有 限公司、陕西 长达 征途 交 通科技有 限公 司、长安 大学。本文件 主要 起草 人：高仲、郝孟 辉、陈 志忠、乔 志、沈永飞、赵 胜、辛 强、罗志 宝、牛 昌昌、高健、张振兴、乔 俊峰、刘士 全、刘立东、许 敏、龚 占德、高 飞翔、贺立 新、何 莉娟、周 金发、刘凯、宋国 林、刘翠枝、胡冶 耐、张 聿登、徐 军、刘 娜、梅世 浩、任志强、王义、张华、雷 志远、许 明、薛 皓贤、李 志忠、范 井丽、刘 杰、李建 军、陈 轩、赛吉 拉呼。DB15/T 3630 2024 1 高掺比沥 青路面 回收料温 拌再生 技术规范 1 范围 本文件 规定了 高掺 比沥青 路面回 收料温 拌再 生沥青 混合料 的材料、配 合比设 计、施 工及质 量控 制。本文件 适用 于高 速、一级 公路中 下面 层，二级 及以 下公路 面层，市 政道 路可 参照执 行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。JT/T 860.6 沥 青混 合料 改性添 加剂 第6 部分：温 拌 剂 JTG 3432 公路 工程 集料 试验规 程 JTG/T 5521 公 路沥 青路 面 再生 技术 规范 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG F40-2004 公路 沥青 路面施 工技 术规 范 NB/SH/T 0819 热拌 用沥 青再生 剂 3 术语和 定义 下列术 语和 定义 适用 于本 文件。假粒径 含量 false particle size content 再生集 料抽 提前 和抽 提后 各筛孔 筛余 率差 值绝 对值。再生沥 青混 合料 recycled asphalt mixture 含有沥 青路 面回 收料 的混 合料。再生沥 青 rejuvenated binder RAP 中 的回 收沥 青与 沥青 再 生剂、新沥 青组 成的 混合 物。温拌再 生沥 青混 合料 warm mix reclaimed asphalt mixture DB15/T 3630 2024 2 在基本 不改 变沥 青混 合料 配合比 和施 工工 艺的 前提 下，通 过添 加温 拌剂 或其 他添加 剂，使再 生沥青混合料 的拌 和温 度降 低30 以上，性 能达 到热 拌沥 青混合 料的 沥青 混合 料。4 基本规 定 各类材 料应 现场 取样 进行 质量检 验，合格 后方 可使 用。沥青路 面回收 料根 据不同 料源、品种、规格 分开堆 放，应 堆放在 预先 经过硬 化处理 且排水 畅通 的地面上，并 应采 取设 置防 雨罩棚 等防 水措 施。高掺比 再生 沥青 混合 料中 再生材 料占 再生 混合 料矿 料的百 分比 不50%。按公路 等 级、气候 条件、交通条 件、路 面类 型及沥 青路面 回收料 性能 等，合 理选择 沥青混 合料 使用的沥 青。高掺比 温拌再 生沥 青混合 料应在 对同类 型路 面配合 比设计 和使用 情况 调查研 究的基 础上，充分 借鉴成功 的经 验，选用 符合 要求的 材料,进 行配 合比 设 计。5 材料 RAP 再 生集 料假 粒径 含量 的技术 指标 RAP再 生集 料根 据使 用的 部 位不同，假 粒径 含量 的技 术指标 见表1。表1 RAP 再 生集 料假 粒径 含量 技术要 求 RAP 再生集料使用部位 工称粒径 mm 沥青含量%以下筛孔(mm)假粒径含量(%)不大于 试验方法 13.2 9.5 4.75 2.36 1.18 0.6 0.075 中、下面层 1015/10 20 2.5 10 10-JTG E20 T0722/JTG 3432 T0302/T0327 5 10 3.0-10-0 5-10-上面层 5 10 3.0-8-0 5-5 3 3 3 RAP 再 生材 料的 技术 要求 RAP再 生材 料应 精细 化分 离 分档，技术 要求 见表2的 规 定。表2 RAP 再 生材 料技 术指 标 材料 检测项目 单位 技术要求 试验方法 RAP再生粗集料 假粒径含量%符合表1-粗集料压碎值，不大于%26 JTG 3432 T0316 RAP再生粗集料 针片状颗粒含量（混合料）其中粒径9.5mm，不大于 其中粒径9.5mm，不大于%18 15 20 JTG 3432 T0311/T0312 0.075 mm 颗粒含量，不大于%1 JTG 3432 T0302 RAP再生细集料 砂当量，不小于%65 JTG 3432 T0334 棱角性（流动时间），不小于 s 30 JTG 3432 T0344/T0345 假粒径含量%符合表1-DB15/T 3630 2024 3 粗集料 粗集料 的技 术指 标，应符 合技术JTG F40 的要 求。细集料 细集料 的技 术指 标，符合 技术JTG F40 的 要求。填料 填料应 干燥、洁 净，技术 指标应 符合JTG F40 的要 求。沥青 沥青混 合料 使用 的沥 青应 符合 JTG F40 的 技术 要求。添加剂 5.7.1 高掺比 再生 沥青 混合 料用 添加剂 分为 温拌 剂、再生 剂和复 合型 添加 剂。5.7.2 高掺比 再生 沥青 混合 料添 加剂选 择见 表 3，复 合型 添加剂 可同 时替 代温 拌剂、再生 剂。表3 高掺比 再生 沥青 混合 料添 加剂选 择 RAP料掺量 添加剂类型 温拌剂 再生剂 复合型添加剂 30%50%50%70%70%85%注：应选择添加，依据实际工程进行选择添加。5.7.3 温拌剂 掺量，表 面活 性类 一般为 沥青 质量 的 0.6%1.0%，高分 子蜡 类一 般为 沥青质 量 的 1.5%3.0%，反 应型温 拌剂 一般 为沥青 质量 的 5.0%10.0%，具 体掺 量应 根据 目标 降 温幅度（一般可 使沥 青混合料拌 和压 实温 度降 低 20 30）通 过试 验确 定。5.7.4 温拌剂 技术 指标 应满 足 JT/T 860.6 的要 求。5.7.5 再生剂 技术 指标 应满 足 NB/SH/T 0819 的 要求。5.7.6 复合型 添加 剂技 术指 标应 满足 JT/T 860.6 的 要求。6 配合比 设计 一般规 定 6.1.1 高掺比 温拌再 生沥 青混合 料配合 比设计 原则 上应按 目标配 合比设 计、生产配 合比设 计、生 产配合比验 证三 阶段 进行。6.1.2 高掺比 温拌 沥青 混合 料的 矿料级 配应 符 合 JTG F40 相应的 级配 范围 要求。6.1.3 高掺比 温拌再 生沥 青混合 料配合 比设计 时，RAP 中 的旧矿 料与新 矿料 的合成 级配作 为级配 设计的依据，新 旧矿 料级 配筛 分均应 采用 水洗 法进 行 且RAP 料 掺量 见表4 的 规定。DB15/T 3630 2024 4 表4 各层 位 RAP 料掺 量 RAP 再生集料使用部位 RAP 掺量%高速、一级公路中面层 5065 高速、一级公路下面层 5075 二级及以下公路面层 5085 6.1.4 通过室 内试 验及 拌合 机取 样试验 综合 确定 生产 配合 比的最 佳沥 青用 量。6.1.5 生产配 合比 验证 阶段 应符 合下列 规定：a)应按生 产配 合比 结果 试拌、铺筑 试验 段，取样 检测 混 合料各 项指 标是 否满 足规 范要求，由 此 确定生产 用的 标准 配合 比；b)应根据 标准 配合 比及 设计 文件要 求，确定 是施 工用 的级配 控制 范围。目标配 合比 设计 6.2.1 采用马 歇尔 试验 方法，按 照附 录 A 进 行混 合料 配合 比设计。6.2.2 沥青混 合料 的矿 料级 配应 符合工 程设 计规 定的 级配 范围，级配 范围 按 照 JTG F40 执 行。6.2.3 根据工 程需 要、沥青 混合 料回收 料特 性等 因素，参 照表 4 选择 沥青 混合 料回 收料的 掺配 比例。6.2.4 再生沥 青的目 标标 号应根 据公路 等级、混合 料使用 层位、工程气 候条 件、交 通量、设计车 速 等条件进 行选 择，掺量 较大 时，适 当降 低沥 青目 标标 号一个 等级。6.2.5 新沥青 用量 及新 沥青 占总 沥青用 量比 例可 按 式 1 估 算总沥 青用 量：(1)式中：P 估计 的混 合料 中总 沥 青用量（%）；a 未通 过2.36 mm 筛的 集料比 例（%）；b 未通 过2.36 mm 筛孔 且留在0.075 mm 筛孔 上的 集料比 例（%）；K 当0.075 mm 筛 孔通 过 率为6%10%的 时候，K取 值为0.18；当0.075 mm 筛 孔通过 率小 于或 等于5%的时 候，K 取 值为0.20；c 通过0.075 mm 筛孔 矿 料的比 例（%）；F 取值 为02.0，取 决 于集料 的吸 水率。缺 乏资 料时采 用0.7。6.2.6 按式2 计算 再生 沥青 混合 料的新 沥青 用 量 Pn：(2)式中：Pn 再 生沥 青混 合料 的 新沥青 用量（%）；P 估计 的混 合料 中总 沥 青用量（%）；DB15/T 3630 2024 5 PobRAP 中沥 青含 量（%）；RRAP 掺 配比 例（%）。6.2.7 在目标 配合 比设 计过 程中，混合 料拌 和压 实温 度应 通过测 定黏 温曲 线确 定，见表 5 的规 定。表5 高掺比 温拌 再生 沥青 混合 料的温 度控 制 单位为 项目 基质沥青 改性沥青 RAP 加热温度 100120 110 130 沥青加热温度 130145 140 150 矿料加热温度 160175 160 180 沥青混合料拌和温度 120140 140 160 试件成型温度 115125 125 135 6.2.8 以估算 的新 沥青 用量 为中 值，用 中值、中 值0.5、中值1 这 5 个沥 青用量 水平，按现 行 JTG F40-2004 中马 歇尔 方法 确 定最佳 新沥 青用 量。6.2.9 高掺比 温拌 再生 沥青 混合 料的配 合比 设计 技术 要求 见表 6 的规 定。表6 高掺比 温拌 再生 沥青 混合 料配合 比设 计技 术要 求 试验项目 单位 技术要求 基质沥青 改性沥青 马歇尔试件击实次数-双面击实75次 空隙率VV%3 6 稳定度，不小于 kN 8 10 浸水马歇尔残留稳定度%80 85 生产配 合比 设计 6.3.1 生产配 合比 设计 应 按 JTG F40 的 规定 进行。6.3.2 高掺比 温拌 再生 沥青 混合 料的生 产配 合比 设计 技术 要求见 表 7 的规 定。DB15/T 3630 2024 6 表7 高掺比 温拌 再生 沥青 混合 料生产 配合 比设 计技 术要 求 试验项目 单位 技术要求 基质沥青 改性沥青 空隙率VV%3 6 稳定度，不小于 kN 8 10 冻融劈裂残留强度比，不小于%75 80 动稳定度，不小于 次/mm 1000 2400 破坏应变，不小于 2300 2800 渗水系数，不大于 ml/min 120 疲劳寿命，不小于 次 106 肯塔堡飞散试验的混合料损失，不大于%20 15 生产配 合比 验证 6.4.1 在生产 配合比 验证 阶段，进行试 拌、试 铺时，应根 据当天 气温情 况控 制混合 料的生 产以及 现 场摊铺与 压实 温度。6.4.2 生产配 合比 验证 阶段，进 行试拌、试 铺时，试 验路 段选择 不300 m。6.4.3 高掺比 再生 沥青 混合 料 拌 和过程 包括:首先 RAP 再 生 材料与 新矿 料干 拌，之后 加入新 沥青、再 生剂和温 拌剂 进行 拌合，最 后添加 矿粉 拌合 至均 匀、无花料。应 使所 有集 料颗 粒全部 裹覆 沥青 结合 料，并以沥青 混合 料拌 和均 匀为 度。沥 青混 合料 拌合 流程 按照附 录 A 执行。6.4.4 目测混 合料搅 拌的 均匀性，分析 混合料 有无 花白、冒青烟 或离析 等异 常现象。若确 认是质 量 问题，应 作废 料处 理并 及时 予以纠 正。初试 各阶 段时 间控制 见 表8。表8 高掺比 温拌 再生 沥青 混合 料拌合 时间 控制 单位为s 项目 RAP再生材料 新集料 新沥青 温拌剂和再生剂 矿粉 拌合时间 15 20 20 30 1015 总拌合时间 4565 7 施工 准备工 作 7.1.1 对下承 层基 面提 前检 查、评定，洒布 透层 油或 粘层 油。7.1.2 应配备 齐施工 机械，做好 开工前 保养、调试 和试机，并保 证在施 工期 间不发 生有碍 施工进 度 和质量的 故障。拌合设 备 7.2.1 高掺比 温拌 再生 沥青 混合 料生产 宜采 用间 歇式 拌合 楼。DB15/T 3630 2024 7 7.2.2 高掺比 温拌 再生 沥青 混合 料生产 拌合 楼满 足，其技 术要求 应满 足下 列条 件：a)高掺比 温拌 再生 沥青 混合 料拌合 楼应 增加 一个 平行 放置的 烘干 滚筒，专 门用 于 加热处 理RAP 再生集料，且RAP 烘加 热滚 简出料 口应 安装 测温 装置，快速 准确 测量 再 生 料的 温度，并且 实时 自动控制；b)RAP 供 给系 统的 供料 能力、燃 烧器 的供 热能 力、RAP 加热 滚筒 的生 产能 力应 满足设 备最 大生 产能力的 要求；c)高掺比 温拌 再生 沥青 混合 料中 RAP 再 生集 料传 输方 式应采 用密 封式，防止 烟 气污染 环境，降 低有害废 气，达到 国家 标准 排放；d)再生沥 青混 合料 拌和 机应 配备 RAP 冷 料仓 不少 于 3 个，以 及 RAP 的 配料 装置 和计量 装置，自动称量 补偿、自 动调 整配 料参数；e)再生沥 青混 合料 拌和 时应 按配合 比设 计文 件中 提供 的沥青、粗 集料、细 集料、填料等 原材 料 比例控制 计量。使用 再生 剂 等外加 剂时，应配 备存 储、计 量、喷 洒装 置，宜 采 用质量 计量，计量精度宜 为 士 0.3%。拌和 7.3.1 拌和后 的混合 料应 均匀地 裹覆沥 青，无 花白 料、无 结团成 块或严 重的 粗细料 分离现 象，根 据 现场拌和 效果 对初 定拌 和时 间进行 检查 和调 整。7.3.2 高掺比 温拌 再生 沥青 混合 料的施 工控 制温 度宜 按照 表 5 控 制。7.3.3 高掺比 温拌 再生 沥青 混合 料拌合，RAP 再生 材料 中 粗集料 添加 温度 按照 表 9 控制，细集 料可 常温添加。表9 大比例 温拌 再生 沥青 混合 料施工 控制 温度 单位为 施工工序 基质沥青 改性沥青 RAP 加热温度 100120 110130 沥青加热温度 130145 140150 矿料加热温度 160175 160180 沥青混合料出料温度 120140 140160 混合料运输到场温度，不低于 130 150 混合料摊铺温度，不低于 120 130 初压温度，不低于 115 125 碾压终了温度，不低于 70 80 开放交通温度，不大于 50 50 7.3.4 选用液 体温 拌剂 应按 规定 比例与 沥青 混合 均匀，通 过喷嘴 喷至 拌缸。运输 7.4.1 运料车 应用篷 布覆 盖，用 以保温、防雨、防 污染，运料车 到达现 场后 等本车 混合料 开始摊 铺 时才可揭 开保 温篷 布。7.4.2 到达现 场时 混合 料温 度应 符合 表 9 的 要求。7.4.3 自卸汽 车运 输能 力比 拌和 能力和 摊铺 速度 应有 所富 余，使用15 t 以 上自 卸 汽车运 输。开始 摊DB15/T 3630 2024 8 铺时排 在施 工现 场等 候卸 料的运 料车 应不 少 于3 辆。摊铺 7.5.1 应优先 采用 一台 摊铺 机全 幅摊铺。当采 用两 台摊 铺 机成梯 队作 业时，两台 摊 铺机相 隔间 距 3 m 5 m。7.5.2 摊铺机 开前 应提 前 0.5 h 31 h 预热 平板 使其 温度 不 低于 100，铺筑 过中 应 选择熨 平板 的振捣等压 实装 置，使 其具 有 合适的 振动 频率 和振 幅，以提高 路面 的初 始压 实度；熨 平板 加宽 连接 时应 仔 细调节至 摊铺 的混 合料 没有 明显的 离析 痕迹 为止。7.5.3 根据拌 和机拌 和能 力、施 工机械 配套情 况及 摊铺层 厚度、宽度，经计 算确定 摊铺速 度，宜 控 制在2.0 m/min 4.0 m/min 左右，保证 摊铺 机缓 慢、均匀、连续 不断 地摊 铺。摊铺过 程中，不 应出 现 停机待料 或者 随意 更换 摊铺 速度。7.5.4 摊铺温 度与 松铺 厚度 紧跟 摊铺机 测量，并 予以 记录，摊铺后 沥青 混合 料温 度应 符合 表 8 的 要求，松铺系 数经 试铺 确定。7.5.5 摊铺过 程中应 在摊 铺机后 巡查，有离析 等异 常现象 及时分 析原因，采 取措施 予以处 理或暂 停 施工，重 新进 行工 艺试 验。碾压 7.6.1 为保证 压实 度和 平整 度，初压应 在混 合料 不产 生推 移、开 裂等 情况 下碾 压温 度应符 合 表 8 的要求，然 后进 行复 压、终压，碾压 要消 除表 面轮 迹。7.6.2 压路机 碾压 速度 的选 择宜 按照 表 10 选用。表10 压路机 碾压 速度 单位为km/h 压路机类型 初压 复压 终压 适宜 最大 适宜 最大 适宜 最大 钢筒式压路机 1.52 3 2.53.5 5 2.53.5 5 轮胎压路机-3.54.5 8 4 6 8 振动压路机 1.52（静压）5（静压）4 5（震动）5（震动）1.52（静压）5（静压）7.6.3 为避免 碾压时 混合 料推挤 产生拥 包，碾 压时 应将驱 动轮朝 向摊铺 机；碾压路 线及方 向不应 突 然改变；压路 机起 动、停止 应减速 缓行，不 应刹 车制 动，压 路机 折回 不应 处在 同一横 断面 上。7.6.4 尚未冷 却的沥 青混 凝面层 上，不 应停放 压路 机或其 他车辆，并防 止矿 料、油 料和杂 物散落 在 沥青面层 上。7.6.5 接缝处 理等 其他 未尽 事应 按照 JTG F40 执 行。7.6.6 碾压完 毕后 封闭 交通，待 路面温 度降 至 50 以下 时方可 通车。8 施工质 量控 制 原材料 的质 量控 制 DB15/T 3630 2024 9 RAP 的 质量 检验 按照JTG/T 5521执 行，检 测结 果应 符 合表2 的要 求。沥 青、集料 和矿粉 等的 质量 检验按照JTG F40 执 行。大比例 温拌 再生 沥青 混合 料生产 的质 量控 制 大比 例温拌再 生沥青混合料生 产过程中 的质量检验应按 照JTG F40-2004 中热拌沥 青混合料 的技术要求执 行。施工质 量控 制 高掺比 温拌 再生 沥青 混合 料施工 过程 中及 施工 完成 后的质 量检 验按 照 JTG F40-2004 中 热拌 沥青 混合料的 技术 要求 执行。DB15/T 3630 2024 10 A A 附录A（规范 性）配合比 设计 流程 图 配合比 设计 流程 按照 图A.1 执行。图A.1 配合 比设 计流 程图
