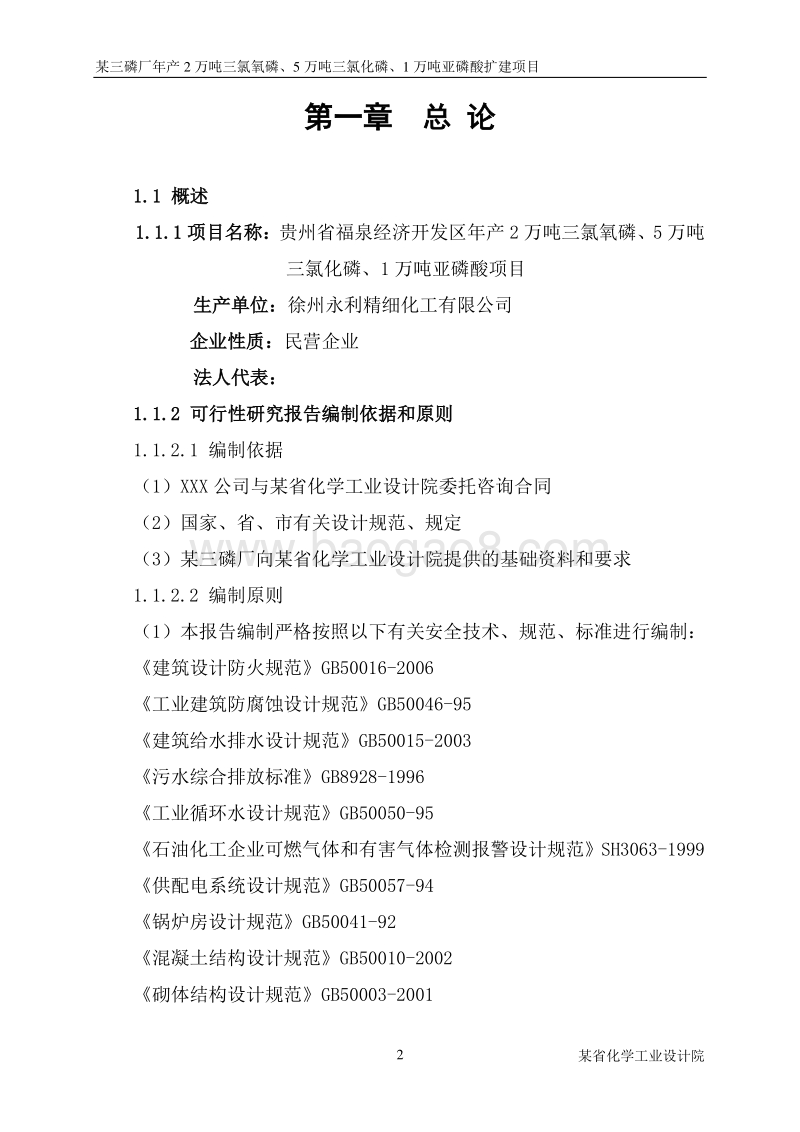

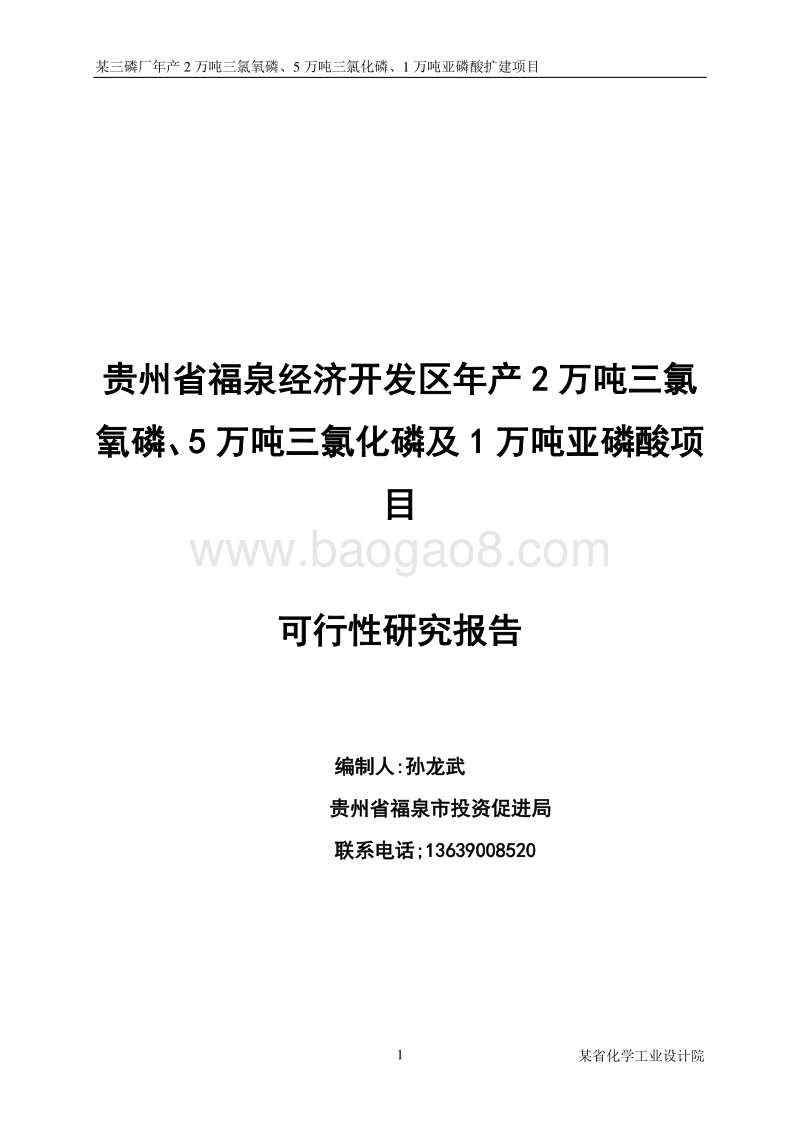

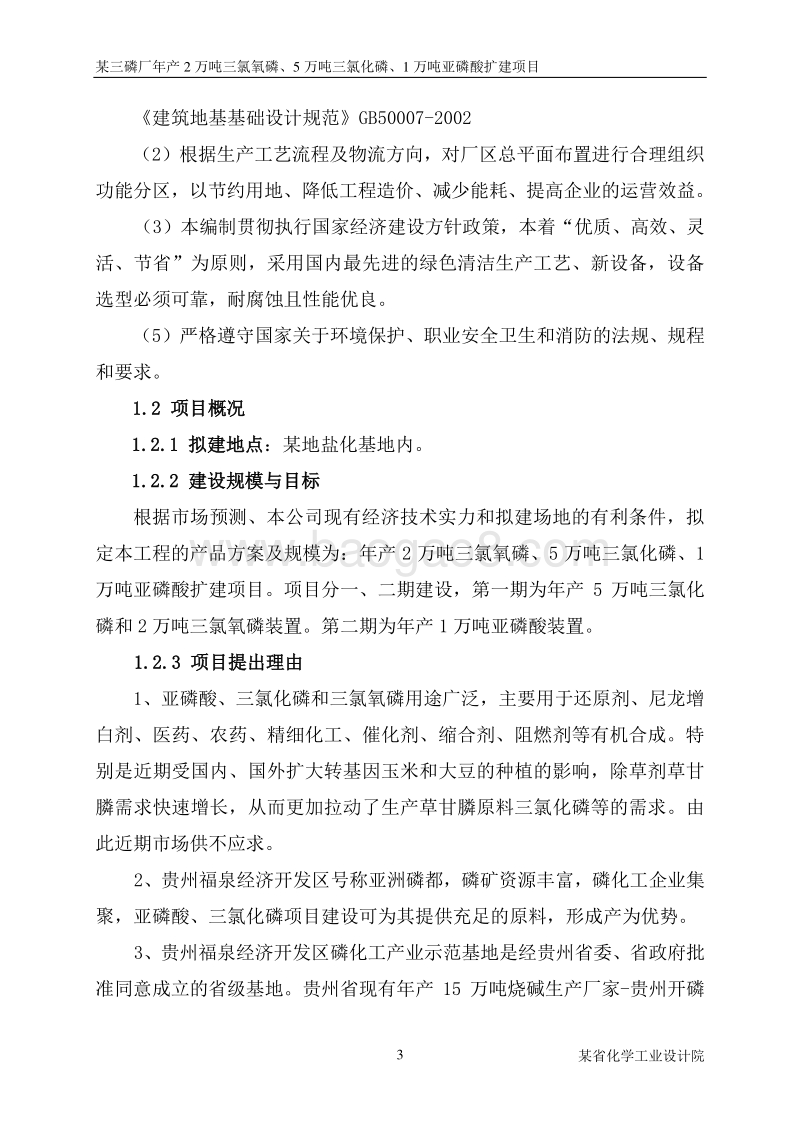

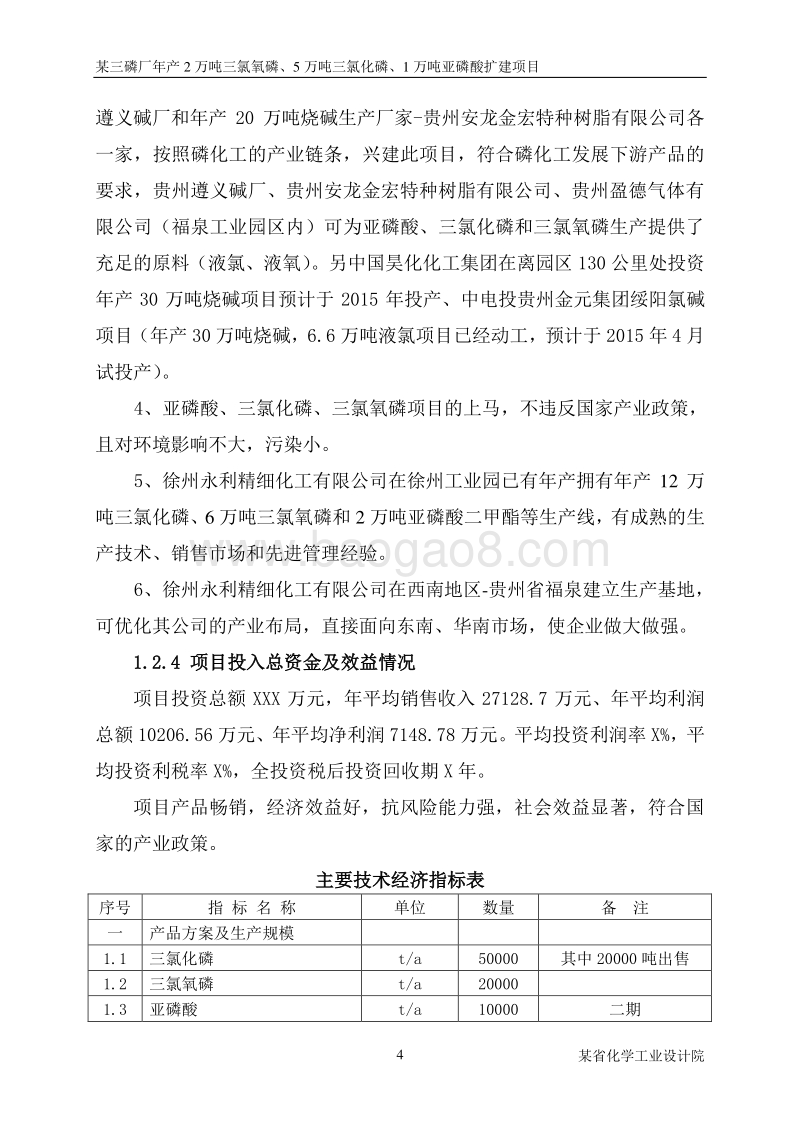

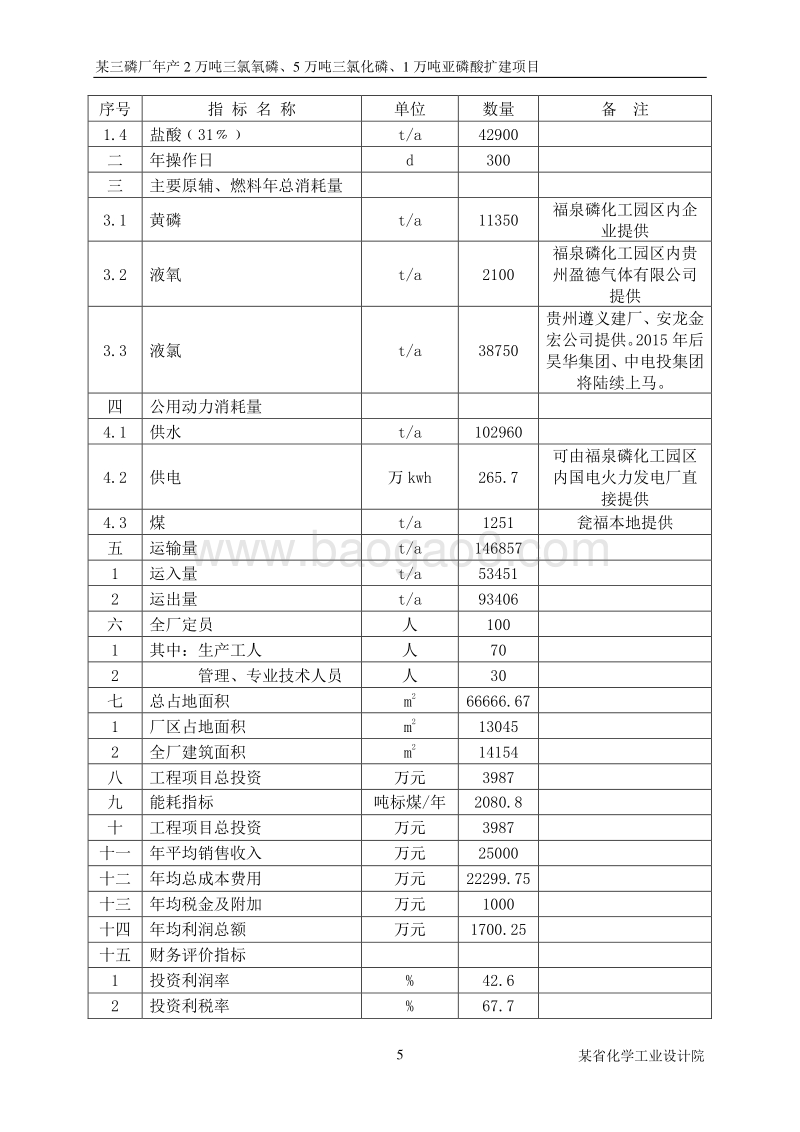

某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 1 贵州省福泉经济开发区 年产 2 万吨三氯氧磷、 5 万吨三氯化磷及 1 万吨亚磷酸 项目 可行性研究报告 编制人 :孙龙武 贵州省福泉市投资促进局 联系电话 ;13639008520某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 2 第一章 总 论 1.1 概述 1.1.1 项目名称： 贵州省 福泉 经济开发区 年产 2万吨三氯氧磷、 5万吨三氯化磷、 1 万吨亚磷酸 项目 生产单位： 徐州永利精细化工有限公司 企业性质： 民营企业 法人代表： 1.1.2 可行性研究报告编制依据和原则 1.1.2.1 编制依据 （ 1） XXX 公司 与 某省 化学工业设计院委 托咨询合同 （ 2）国家、省、市有关设计规范、规定 （ 3） 某三磷厂 向 某省 化学工业设计院提供的基础资料和要求 1.1.2.2 编制原则 （ 1）本报告编制严格按照以下有关安全技术、规范、标准进行编制： 建筑设计防火规范 GB50016-2006 工业建筑防腐蚀设计规范 GB50046-95 建筑给水排水设计规范 GB50015-2003 污水综合排放标准 GB8928-1996 工业循环水设计规范 GB50050-95 石油化工企业可燃气体和有害气体检测报警设计规范 SH3063-1999 供配电系 统设计规范 GB50057-94 锅炉房设计规范 GB50041-92 混凝土结构设计规范 GB50010-2002 砌体结构设计规范 GB50003-2001 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 3 建筑地基基础设计规范 GB50007-2002 （ 2）根据生产工艺流程及物流方向，对厂区总平面布置进行合理组织功能分区，以节约用地、降低工程造价、减少能耗、提高企业的运营效益。 （ 3）本编制贯彻执行国家经济建设方针政策，本着“优质、高效、灵活、节省”为原则，采用国内最先进的绿色清洁生产工艺、新设备，设备选型必须可靠，耐腐蚀且性能优良。 （ 5）严格遵守国家关于环境保护、职业安全卫生和消防的法规、规程和要求。 1.2 项目概况 1.2.1 拟建地点 ： 某地 盐化基地内。 1.2.2 建设规模与目标 根据市场预测、本公司现有经济技术实力和拟建场地的有利条件，拟定本工程的产品方案及规模为： 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1万吨亚磷酸扩建项目 。项目分一、二期建设，第一期为年产 5 万吨三氯化磷和 2 万吨三氯氧磷装置。第二期为年产 1 万吨亚磷酸装置。 1.2.3 项目提出理由 1、亚磷酸、三氯化磷和三氯氧磷用途广泛，主要用于还原剂、尼龙增白剂、医药、农药、精细化 工、催化剂、缩合剂、阻燃剂等有机合成。特别是近期受国内、国外扩大转基因玉米和大豆的种植的影响，除草剂草甘膦需求快速增长，从而更加拉动了生产草甘膦原料三氯化磷等的需求。由此近期市场供不应求。 2、 贵州福泉经济开发区号称亚洲磷都，磷矿资源丰富，磷化工企业集聚 ，亚磷酸、三氯化磷项目建设可为其提供充足的原料，形成产为优势。 3、 贵州福泉经济开发区磷化工产业示范基地 是经 贵州 省 委、省政府批准同意成立的省级 基地。 贵州省 现有年产 15 万吨烧碱生产厂家 -贵州开磷某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 4 遵义碱厂和年产 20 万吨烧碱生产厂家 -贵州安龙金宏特种树脂有限公司各一家，按照磷化工的产业链条，兴建此项目，符合磷化工 发展下游产品的要求， 贵州遵义碱厂、贵州安龙金宏特种树脂有限公司、贵州盈德气体有限公司（福泉工业园区内）可 为亚磷酸、三氯化磷和三氯氧磷生产提供了充足的原料 （液氯、液氧 ）。另中国昊化化工集团在离园区 130 公里处投资年产 30 万吨烧碱项目预计于 2015 年投产、中电投贵州金元集团绥阳氯碱项目（年产 30万吨烧碱， 6.6 万吨液氯项目已经动工，预计于 2015 年 4 月试投产）。 4、亚磷酸、三氯化磷、三氯氧磷项目的上马，不违反国家产业政策，且对环境影响不大，污染小。 5、 徐州永 利精细化工有限公司 在 徐州 工 业园已有年产 拥有年产 12 万吨三氯化磷、 6 万吨三氯氧磷和 2 万吨亚磷酸二甲酯等 生产线 ，有成熟的生产技术、销售市场和先进管理经验。 6、 徐州永利精细化工有限公司在西南地区 -贵州省福泉建立生产基地 ，可优化其公司的产业布局，直接面向东南 、华南 市场， 使 企业做大做强。 1.2.4 项目投入总资金及效益情况 项目投资总额 XXX 万元，年平均销售收入 27128.7 万元、年平均利润总额 10206.56 万元、年平均净利润 7148.78万元。平均投资利润率 X%，平均投资利税率 X%，全投资税后投资回收期 X 年。 项目产品畅销，经济效益好，抗风险能力强，社会效益显著，符合国家的产业政策。 主要技术经济指标表 序号 指 标 名 称 单位 数量 备 注 一 产品方案及生产规模 1.1 三氯化磷 t/a 50000 其中 20000吨出售 1.2 三氯氧磷 t/a 20000 1.3 亚磷酸 t/a 10000 二期 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 5 序号 指 标 名 称 单位 数量 备 注 1.4 盐酸 31 t/a 42900 二 年操作日 d 300 三 主要原辅、燃料年总消耗量 3.1 黄磷 t/a 11350 福泉磷化工园区内企 业提供 3.2 液 氧 t/a 2100 福泉磷化工园区内贵州盈德气体有限公司提供 3.3 液氯 t/a 38750 贵州遵义建厂、安龙金宏公司提供。 2015年后昊华集团、中电投集团将陆续上马。 四 公用动力消耗量 4.1 供水 t/a 102960 4.2 供电 万 kwh 265.7 可由福泉磷化工园区内国电火力发电厂直接提供 4.3 煤 t/a 1251 瓮福本地提供 五 运输量 t/a 146857 1 运入量 t/a 53451 2 运出量 t/a 93406 六 全厂定员 人 100 1 其中：生产工人 人 70 2 管理、专业技术人员 人 30 七 总占地面积 m2 66666.67 1 厂区占地面积 m2 13045 2 全厂建筑面积 m2 14154 八 工程项目总投资 万元 3987 九 能耗指标 吨标煤 /年 2080.8 十 工程项目总投资 万元 3987 十一 年平均销售收入 万元 25000 十二 年均总成本费用 万元 22299.75 十三 年均税金及附加 万元 1000 十四 年均利润总额 万元 1700.25 十五 财务评价指标 1 投资利润率 % 42.6 2 投资利税率 % 67.7 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 6 序号 指 标 名 称 单位 数量 备 注 3 全部投资回收期 年 2.34 1.3 研究结论 本工程位于 福泉工业园区内 ，距 贵新高速 、兰海高速、夏蓉高速 3 公里，距湘黔铁路马场坪火车站 （危化品站） 3 公里， 交通极为便利。 距离 供液氯的 遵义碱厂 260 公里（马遵高速修通后 170公里）、距离安龙金宏公司320 公里 ， 运输成本低，该项目属于低投入高产出，具有广阔的市场前景和投资效益，符合国家产业政策，建议项目尽快建设，早日产生效益。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 7 第二章 市场预测与分析 2.1 产品市场需求 三氯化磷可与烷基醇、芳基卤化物反应制造有机磷农药（如敌百虫、稻瘟净等），也可与水、甘氨酸、甲醛等反应制成除草剂、草甘磷等。也是制造五氯化磷、三氯氧磷、三氯硫磷、亚磷酸及其酯类的原料。它与脂肪醇制成烷基亚磷酸酯或烷基磷酸酯常用作表面活性剂、水处理剂、阻燃剂、增塑剂等；与芳香醇反应生成芳基亚磷酸酯，用作稳定剂；与格利亚试剂反应制成三烷基膦或三芳基膦，用作催化剂；与磷化氢反应制成三辛基膦氧化物，用作溶剂、萃取剂；也用于制造染料纳夫妥 AS、缩合剂、医药氯化剂、磺胺嘧啶、磺胺五甲氧嘧啶、雷米 邦 A 等。由三氯化磷制得的烷基磷酸酯，还可作用重金属萃取剂、汽油预燃料添加剂、抗泡剂、纤维处理剂、润滑油添加剂、低温液压液体和溶剂等；也可用于珠光金属的垫层。 三氯氧磷用于制药、染料中间体、塑料增塑剂和磷酸酯；亦用作氯化剂及有机合成催化剂、阻燃剂、表面活性剂、多价螯合剂、农药中间品等；近年来高纯 POCL3用于制光纤。 亚磷酸用于塑料稳定剂，尼龙增白剂、还原剂，也用作亚磷酸盐原料等。 三氯化磷、三氯氧磷和亚磷酸为有机合成化工中极重要的氯化、酰氯化剂，全国需求超过一百万吨，而且每年以 8%的速度递增。我省合成有机磷 农药三唑磷吨位将近 5000 吨 /年能力，要大量的二乙基硫化磷酰氯。我省还有选矿用的磷酸酯的生产，也增大了对三氯化磷和三氯氧磷的需求，我省氯碱工业比福建、广东二省要更具有优势，为三氯化磷和三氯氧磷的生产提了大量的优 质氯气，因此该公司生产的三氯化磷及三氯氧磷、亚磷酸直接 销往广东、福建，还有农药、染料工业最发达的浙江、江苏。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 8 2.2 市场竞争力分析 本工程采用成熟的工艺生产三氯化磷，用先进的纯氧氧化三氯化磷方法合成三氯氧磷，用水水解三氯化磷生产亚磷酸，工艺先进、成熟，产品质量优良，产品深受省内外用户的欢迎，建立了稳 定的销售网。 本工程位于 贵州福泉磷化工工业园区内 ，距 贵新高速 、兰海高速、夏蓉高速 3公里， 距离湘黔铁路马场坪站 3公里， 交通极为便利。 本工程需耗用液氯近 4 万吨 /年，供液氯的 贵州遵义碱厂 260 公里、安龙公司 320 公里 ，另中国昊化化工集团在离园区 130公里处投资年产 30 万吨烧碱项目预计于 2015 年投产、中电投贵州金元集团绥阳氯碱项目（年产30 万吨烧碱， 6.6 万吨液氯项目已经动工，预计于 2015 年 4 月 试 投产） 。目前 这两家公司产品由于质量优良，而且守合同重信用，在客户中建立了良好的信誉，产品销售顺畅。 贵州省陆续上马 的氯碱项目，将为贵公司提供充足的原料供应保障。 2.3 价格现状与预测 目前国内三氯化磷、三氯氧磷、亚磷酸价格（含税价）分别为 5000元/吨、 5000 元 /吨、 7000 元 /吨。为了尽可能降低项目的市场风险。副产品31%工业盐酸，其价格 30元 /吨。 2.4 市场风险 本工程采用先进可靠的生产工艺，具有材料液氯（占有原料的 75%）供应优势，价格定位偏低，做其产品抗风险性较强。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 9 第三章 产品方案及生产规模 3.1 产品方案及生产规模 根据市场预测及经济规模，以及该公司现有经济技术实力和拟建厂地的有利条 件，拟定本工程的产品方案及规模为： 序号 产品名称 规格 年产量 备注 1 三氯化磷 98-99% 50000 吨 2 三氯氧磷 98-99% 20000 吨 3 亚磷酸 98-99% 10000 吨 3.2 产品质量标准 1三氯化磷 HG/T2970-1999 项 目 指 标 优等品 一等品 合格品 三氯化磷含量 99.0 98.0 97.0 游离磷含量 0.0010 0.0050 0.010 沸程（ 74.5-77.5）体积分数 96.0 95.0 94.0 2三氯氧磷 HG/T3606-1999 项 目 指 标 优等品 一等品 合格品 三氯氧磷含量 99.0 98.5 98.0 三氯化磷含量 0.2 0.5 0.8 沸程（ 105-109） 97.0 96.0 95.0 苯溶解试验 试验合格 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 10 3亚磷酸 HG/T2520-1993 检验项目 产品等级 优等品 一等品 合 格品 主含量（以 H3PO3计） 99 98.5 98 铁（以 Fe计） 0.001 0.0015 0.0020 氯化物（以 CL计） 0.008 0.01 0.01 硫酸盐（以 SO4计） 0.001 0.002 0.002 磷酸盐（以 PO4计） 0.1 0.2 0.2 外观 白色结晶 白色结晶 白色结晶 水溶液实验 清亮无色 清亮无色 清亮无色 3.3 包装、运输及储存 产品的标志、标签、包装、运输应符合化学危险安全管理条例、危险化学品安全管理条例实施细则等国家有关法律法规及 GB12690-92 的规定。 3.3.1 包装方法： 1、三氯化磷可用清洁干燥的塑料桶、铁桶内衬塑料袋或槽车包装，包装必须密封，切勿受潮。 2、三氯氧磷可用清洁干燥的塑料桶、铁桶内衬塑料袋包装，包装必须密封，切勿受潮。 3、亚磷酸可用清洁干燥的塑料桶、铁桶内衬塑料袋包装，包装必须密封，切勿受潮。 3.3.2 储存及运输：储存于阴凉干燥清洁的仓库内，不准堆放，远离火种、热源。应与易燃、可燃物、碱类、氧化剂、金属粉末等分开存放、不可混储混运。不宜久存，以免变质。搬运要轻装轻卸，防止包装及容器损坏。运输按规定路线行驶，中途不 得停留，雨天不宜运输。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 11 3.4 建设工程组成 序号 子项号 工程名称 序号 子项号 工程名称 1 101 生产车间一 12 202 检修及备件仓库 2 102 生产车间二 13 203 变配电间 3 103 生产车间三 14 204 锅炉房 4 104A D 黄磷仓库 15 205A 消防泵房 5 105 液氯仓库 16 205B 循环、消防水池 6 106A 成品仓库一 17 206 事故池 7 106B 成品仓库二 18 207 污水池及渣池 8 106C 成品仓库三 19 301 办 公楼 9 107 液氧罐区 20 302 辅助楼 10 108 成品罐区 21 303 食堂 11 201 分析化验室 22 304AB 门卫 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 12 第四章 工艺技术方案 4.1 工艺技术路线选择 该项目采用通用的往熔化的黄磷内通氯的方法制备三氯化磷，用纯氧氧化三氯化磷制取三氯氧磷，用水水解三氯化磷制取亚磷酸。 4.2 工艺流程简述 4.2.1 三氯化磷 1、反应方程式： 2P + 3Cl2 = 2PCl3 2、 工艺流程简述： 将水加入熔磷槽（ 1）内，再加入黄磷，并保持覆盖水 深不低于 0.3m，通热水加热至黄磷熔融。熔融后的黄磷用液下泵（ 10）抽入磷计量槽（ 2）内，经计量后再流入反应锅（ 3）中。 液氯钢瓶（ 8）内液氯经汽化器（ 9）汽化后再经氯气缓冲器（ 11）通入氯化反应锅（ 3）内。此时氯气与黄磷接触反应，二者生成三氯化磷。 三氯化磷蒸汽从反应锅上部导出再进入洗涤塔（ 4）中，经洗磷后的三氯化磷至冷却排管（ 5）冷凝成液体，冷凝后的液体三氯化磷分成二部分，一部分回流至反应锅（ 3）内，另一部分流入计量槽（ 6）中，计量后的液体三氯化磷入成品贮槽（ 7）内，经包装供应用户。 氯化锅内未反应的气 体经尾气缓冲罐（ 12）分离液滴后去尾气吸收。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 13 3、 工艺流程示意图 防爆管 水 黄磷 热水 4.2.2 三氯氧磷 1、反应方程式： 2PCl3 +O2 =2POCl3 2、 工艺流程简述： 三氯化磷从三氯化磷贮槽（ 1）内因负压而流入三氯氧磷合成釜（ 4）中，液氧贮槽内的液态氧气通过空气汽化器（ 3）汽化成气体氧后也通入三氯氧磷合成釜（ 4）中，随着三氯化磷和氧气的反应，釜内温度逐渐升高，当反应温度在 65，压力在 0.15-0.02MPa 时，继续反应进行一小时后，将三氯氧磷合成釜（ 4）的物料由负压过料至三氯氧磷合成釜（ 5）中继续反应 1 小时，待反应温度降至 60左右时，仍由负压过料至三氯氧磷合成釜8 9 11 3 4 5 12 6 7 2 10 1 去包装 1、熔磷槽 4、洗涤塔 7、成品贮槽 10、液下泵 2、磷计量槽 5、冷却排管 8、液氯钢瓶 11、氯气缓冲器 3、反应锅 6、计量槽 9、液氯汽化器 12、尾气缓冲器 去尾气吸收 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 14 （ 6）中继续反应，待反应温度下降至 25 -30时反应结束，将反应生成物三氯氧磷送入精馏釜（ 7）中蒸馏，控制蒸馏温度 105-109， 蒸出物经冷凝器冷凝后得到成品三氯氧磷，该成品送入包装釜（ 10）中包装出厂。 3、 工艺流程示意图 包装 4.2.3 亚磷酸 1、反应方程式： PCl3 + 3H2O = H3PO3+ 3HCl 2、 工艺流程简述： 三氯化磷经进料管进入混合器。混合器内有处于湍流状态的循环液流动。 循环混合物为 70-90%亚磷酸（浓度）及水和盐酸。加水量为 PCl3水解需要量的 1-2 倍（每 molPCl3用 3-6mol 水）出湍流混合器的物料进入气体11 9 1 3 2 4 5 6 7 10 8 三氯化磷 1、三氯化磷贮槽 6、三氯氧磷合成釜 （ 3） 11、真空泵 2、液氧贮槽 7、精馏釜 3、空气汽化器 8、精馏塔 4、三氯氧磷合成釜（ 1） 9、冷凝器 5、三氯氧磷合成釜（ 2） 10、包装釜 去尾气吸收 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 15 分离器。 HCl 气体由此排出，反应产物则进入热交换器（冷却装置）。冷却后液体部分由贮槽流出作为成品。部分返回系统经泵循环回混合器。进入混合器的混合物温度，在进混合器前用含量大于 80%亚磷酸的循环液调节。温度约 90以保证循环物粘度不太高。循环反应产物与移出反应产物的循环比为 40-150： 1。 3、 工艺流程示意图 HCl 水及 HCl PCl3 4.3 主要设备一览表 主要 设备一览表 序号 设备名称 数量 规格型号 1 三氯化磷反应釜 12 台 1500 3060 2 三氯化磷计量槽 12 台 1200 1500 3 洗磷塔 12 台 900 400 4 盘管冷凝器 12 台 108 4000 2500 5 三氯化磷尾气吸收装置 6 台 800 1400 6 熔磷器 6 台 1800 V=3m3 7 液下泵 6 台 32FYS-20 8 黄磷计量槽 6 台 900 1200 9 液氯汽化器 6 台 900 1400 10 成品贮槽 6 台 1600 5000 11 成品贮槽 6 台 2400 7200 气液分离器 热交换器 湍流混合器 循环泵 贮槽 亚磷酸 产品 出口 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 16 序号 设备名称 数量 规格型号 12 成品贮槽 6 台 1500 5000 13 三氯化磷运输槽 6 台 1500 6600 14 锅炉 1 套 DZG0.9-0.7 15 三氯氧磷反应釜 22 台 1800 V=3m3 16 真空泵 6 台 RPP-54-90 17 真空缓冲缸 6 台 1800 1200 18 三氯氧磷尾气吸收装置 6 台 1800 1200 19 石墨冷凝器 6 台 10 20 单轨吊 6 台 CD0.5t-6m 21 潜水泵 6 台 80-WDL50-25-4 22 清水泵 6 台 IS125-80-250 23 清水泵 6 台 IS100-65-200 24 蒸馏泵 6 台 1800 V=3m3 25 包装釜 6 台 1800 V=3m3 26 液氧贮槽 2 台 2CF15 0.8T421 27 空温式汽化器 2 台 QQM-300/165 28 磁力循环泵 4 台 Q=80m3/h H=20m 29 混合器 4 台 600 1200 30 气液分离器 4 台 600 1200 31 热交换器 4 台 10 32 贮槽 4 台 1500 3000 4.4 主要原材料及公用动力消耗表： 序号 原材料及动力名称 执行质量 标准及规格 年消耗 （ t/a） 来源 备注 1 黄磷 11350 园区内企业直供 2 液氧 2100 园区内企业直供 管道输送 或储罐供应 3 液氯 38750 贵州省内购买 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 17 序号 原材料及动力名称 执行质量 标准及规格 年消耗 （ t/a） 来源 备注 4 工业用水 0.3MPa 102960 直供 5 电 380V 265.7万 Kwh/a 园区内国电火电厂直供 6 煤 1251 园区内企业直供 第五章 总图运输与公用辅助工程 5.1 厂址建设条件 厂址位于 贵州省福泉市， 福泉经济开发区规划面积 44.6 平方公里，启动区面积为 8 平方公里，处于湘黔铁路、贵新高速公路、沪昆高速公路、兰海高速公路交织地带，是贵州省东西、南北交通节点城市，也是陆路西南出海通道必经之地。福泉火车 站就坐落于园区内，铁路与公路交通极其便利；同时瓮福集团、天福集团、国电福泉电厂、中国建材集团等一批大规模企业实现集聚。目前园区内已成为贵州省重要的经济增长极，是发挥自身资源优势与产业集群效应的重要平台。园区在加快福泉工业化、城市化以及农业化进程，实现区域的 “产业突破，加速崛起 ”发挥着重要的作用。 未来园区将依托自身优势，扩大对外合作，建设 “中国磷化工生态产业基地、新型建材集群、高端装备制造集群、民生产业集群以及商贸物流为主的现代服务业 ”构成的 “1+3+1”的现代产业体系，预计到 2020 年，园区产值达到 1000 亿元以上，成为中国西部有重要影响的千亿级特色园区 福泉处于黔中经济圈、贵昆经济带、成渝经济带及 “泛珠三角 ”经济合作某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 18 区的交叉节点和贵阳一小时经济圈，是贵州发展的重要支撑。北承四川、重庆、东接湖南、江西，西连云南，南至两广 (广西广东 )，是西南出海通道的必由之路，独具 “北承南联，西进东出 ”的区位优势。也是承接中东部产业转移，辐射东南亚绝佳之地。 气候气象条件：福泉的年平均气温 14.1-15.5度，极端最高温度 36 度，最低温度零下 3度，最热月（ 7 月）平均温度 23.5-25度，最冷月（ 1 月）平均温度 3.5-4.3 度，年降水量 1000-1200mm，海拔高度 730m（凤山片区整体平均海拔 830m），无霜期 261-272 天。杨老河属沅江水系，由麻江县又诗入境，过境长 13.9 公里。自然落差 46米，多年平均流量 6.12 立方米每秒，最大洪峰流量（ 1936 年） 1530 立方米每秒，最枯（ 1972 年）流量0.7 立方米每秒。年平均日照时数为 1208.2 小时。 5.2 总图运输 5.2.1 设计依据 （ 1）建筑设计防火规范 (GB50016-2006) （ 2）化工企业总图运输设计规范（ HG/T20649-1998） （ 3） 徐州永利精细化工有限公司 提供的地形图及规划红线。 （ 4）相关专业的基础条件 5.2.2 总平面布置 （ 1）总平面布置原则及优化布置 满足工艺流程要求。保证生产线短捷，尽量避免管道来往交叉迂回，充分利用工业园区内的工程和设施，并将公用工程消耗量大的装置集中布置，尽量靠近供应来源。同时，本工程具有易燃易爆等危险，故在总平面布置时综合考虑建筑与周边的防火问题和卫生要求。 合理布置场地内用地，注意节约用地。 符合消防要求。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 19 采用有效的外部连接方式，合理功能分区。 （ 2）总平面布置 本工程建设地点位于 福泉 磷化工工业园区内 ，拟建地址西面为规划化工企业建设用地，东南、南两面现为山地，北面邻工业园区道路。厂区主次出入口均设置在北面。 厂区分为两个功能区，临近工业园区道路的北面部分设计为办公行政区，约占整个厂区用地五分之一；其余大部设计为生产区。办公行政区主要由办公楼、辅助楼、食堂、门卫等；生产区包括生产车间、仓库、罐区、各配套公用工程设施组成。生产区建设子项有：生产车间（三栋）、黄磷仓库（四栋）、液氯仓库、成品仓库（三栋）、液氧罐区、成品罐区、分析化验室、检修及备件仓库、变配电间、锅炉房、循环水系统、事故池、污水池即渣池、地磅，各建构筑物之间的间距及与厂区其它建构筑物之间的间距均符合规范要求。 具体布置详见总平面布置图。 5.2.3 竖向设计 本工程建设场地地势较不平坦，需进行场地平整。竖向设计方案采用平坡式连贯单坡竖向设计。厂区地表水及生活污水由雨水管网排出厂外，工业生产废水经污水处理池处理后排入现有污水管网排出厂外。本工程需建道路系统及铺砌场地，以满足厂内运输及消防通道的要求，铺砌场设计荷载汽 -10 级，砼结构层厚 24cm，道路为砼路面。 5.2.4 运输方式的选择 （ 1）本工程企业外部与厂内之间的材料运输方式主 要采用汽车运输，除企业内部配备一定的运输车辆外，还因考虑利用本地区社会现有运输设施能力。此外，企业的内外运输能力应具备一定的储备能力，特别是厂区装卸场地，车流回车场以及厂区道路图，应能充分适应运量要求。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 20 （ 2）应尽量减少运输过程中转运输和装卸环节，减少物料运输损失与减轻装卸强度，尽可能提高装卸作业的机械化程度。 （ 3）充分考虑本地区社会现有运输设备能力与共同协作的可能性。 5.2.5 绿化工程 建筑周边种植一些草皮，采用常绿草皮，以减少粉尘提高环境质量，其中以草皮为主进行绿化，既达到安全防护要求，又有利于场 内美观。 5.2.6 主要技术经济指标 建筑用地面积： 66666.67m2 建筑面积： 14154m2 建构筑物占地面积： 13045m2 建筑系数： 19.6% 绿地率： 27.5% 5.3 给水排水 5.3.1 本工程的设计依据 设计依据为工艺、动力等专业提供的条件和现场情况。 5.3.2本工程的设计范围 设计范围为厂区的直流给水系统、循环给水系统、消防给水系统、雨水系统及废水处理系统。 5.3.3 本工程所采用的设计标准及规范： 1）室外给水设计规范 GB50013-2006 2）室外排水设计规范 GB50014-2006 3）建筑给水排水设计规范 GB50015-2003 4）污水综合排放标准 GB8978-1996 5）工业循环水设计规范 GB50050-95 6）建筑设计防火规范 GB50016-2006 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 21 7）建筑灭火器配置设计规范 GB50140-2005 8）国家现行给水排水标准图集 5.3.4 给水排水现状 本工程 为新建项目，厂址位于江西 某地 县的 某地 盐化基地内，该基地 有较完整的给水排水管网。利用 某地 盐化基地 内已铺设的给水排水管网作为本项目的供水水源和排水总排放口。 5.3.5 给水排水系统 本工程各用水点的估算用水量和排水量为： 1）生产车间 生产用水 4.0m3/h，压力为 0.30MPa。 排水 0.5m3/d，有污染。主要为酸性废水， PH=4.5 2） 锅炉用水 1.5m3/h，压力为 0.30MPa。 排水 0.07m3/h，无污染。 3）循环水 Q=300m3/h，进水水温 37，出水水温 32。补充水 Q=6m3/h， 排 水 3m3/h，无污染。 4）生活用水 工厂总人员按 100人计，生活用水 0.5m3/h，压力为 0.30MPa。 排水平均 0.3m3/h，无污染。 5）管网漏损水量按上述 4 项用水（直流水用水量 +循环水的补充水）之和的 10%计， 管网漏损水量为 Q=1.2m3/h。 6）未预见水量按上述 5 项用水之和的 8%计， 未预见水量为 Q=1.1m3/h 7）消防用水量见消防篇 综合上面统计为： 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 22 直流水总用水量 14.3m3/h，压力为 0.30MPa。 循环水总水量： 300m3/h。 出口水温 32，进口水温 37。 无污染排水 3.37m3/h。 有污染排水 0.5m3/d。 5.3.5.1直流供水系统 直流水总用水量 14.3m3/h，压力为 0.30MPa。 直接从 福泉 生活用水管网 上引入一根管径为 DN100 的给水管，供各车间直流用水。 5.3.5.2 循环水系统 循环水 300m3/h， 循环水系统的进水水温 37，出水水温 32，用水压力 0.30MPa，回水无余压。 流程如下： 工段来水 热水池 泵 冷却塔 冷水池 泵 工段用水 主要建筑物、构筑物； （ 1）泵房一座， L B H=10600 4000 3600 在泵房内，布置三台热水泵，二用一备。每台型号为 FLG200-250（） B， Q=322m3/h， H=13m, N=18.5KW。布置三台冷水泵，二用一备。每台型号为 FLG200-400（） C ，Q=320 m3/h， H=32M， N=45KW。 （ 2）热水池一座， V=150m3 L B H=10000 5000 3000 （ 3）冷水池一座， V=450 m3， L B H=15000 10000 3000 （ 4）节能低噪声冷却塔三台，型号 JFHT-100， 每台 Q=100 m3/h，电机功率 N=3KW。 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 23 （ 5）旁流综合水处理器 SG-Z-5一只， N=0.35KW。 过滤器 SG-DG-900一只。 5.3.5.3废水排水系统及雨水系统 本工程的排水采用分流制，雨水、生产废水和生产污水均采用不同的排水系统。 无污染生产废水就近排入厂区污水排水管道，最后排入基地 的工业排水管道， 本工程新建后，生产污水 0.5m3/d，主要为酸性废水， PH=4.5，污水处理主要采用酸碱中和工艺，设污水池一座， V=12m3， L B H=3000 2000 2000，在污水池中加石灰乳溶液进 行中和反应，当 PH=7 左右时，将污水排入 某地 盐化基地 的工业排水管道。 生活污水经化粪池处理后，就近排入厂区污水排水管道。最后排入基地 的工业排水管道， 雨水就近排入厂区排水明沟，最后排入室外的雨水排水管道。 雨水系统的雨水量计算如下： Q= Fq -径流系数，取 0.80 F-汇水面积（公顷） q-暴雨强度（升 /秒公顷） 某地 县暴雨强度 q=2353(1+0.55lgP)/(t+8)0.77 P-设计重现期 P = 1 t-降雨历时 t=t1+mt2 暗管 m=2，明渠 m=1.2 t1-地面集水时间（分钟） t1=10 分钟 t2-管道内流动时间 5.3.6 管材 某三磷厂 年产 2 万吨三氯氧磷、 5 万吨三氯化磷、 1 万吨亚磷酸扩建项目 某省 化学工业设计院 24 生产、生活给水管公称直径小于 50MM采用给水管（ PP-R），热熔连接。 生产、生活给水管公称直径大于或等于 50MM 采用给水管（ PE），电热熔连接。 室外排水管采用加筋排水（ PVC-U）管，承插粘接。 5.4 供电及电讯工程 5.4.1 设计依据 本工程配电设计采用的现行相关国家规范和标准如下： (1)GB50054-95 (2)GB50052-95 (3)GB50217-94 (4)（ GB50053-94） (5) (GB50055-93) (6)GB50057-94（ 2000年版） (7)（ GB50160-92）（ 1999年版） 5.4.2 设计范围 本设计范围包括生产车间一、生产车间二、生产车间三、成品仓库、黄磷仓库、循环水池、办公楼、辅助楼、锅炉房、变配电间等的动力系统，照明系统，防雷及 防静电接地保护，电讯等工程新建的电气设计。 5.4.3 供电电源选择 本工程为新建项目，设置 10KV 高低压变配电间一座
