一张图看懂纳米注塑技术（NMT）.pdf

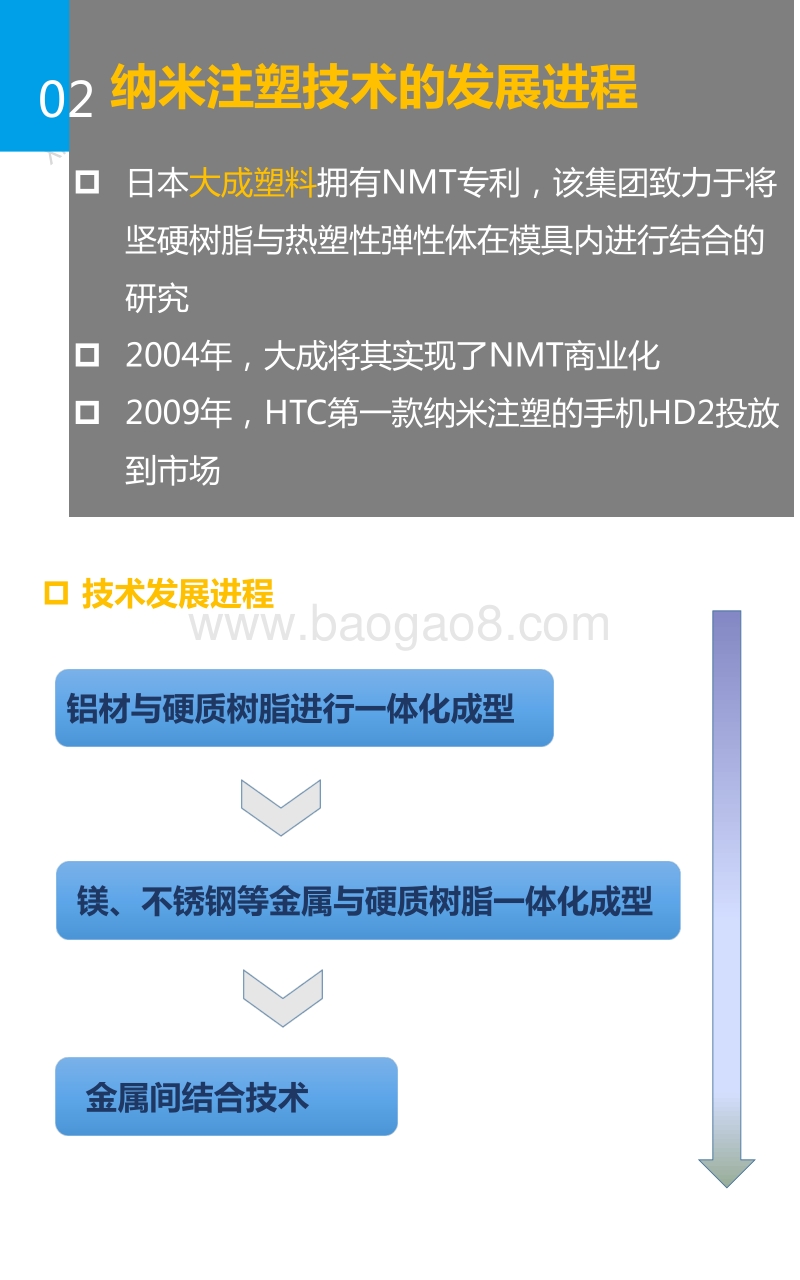

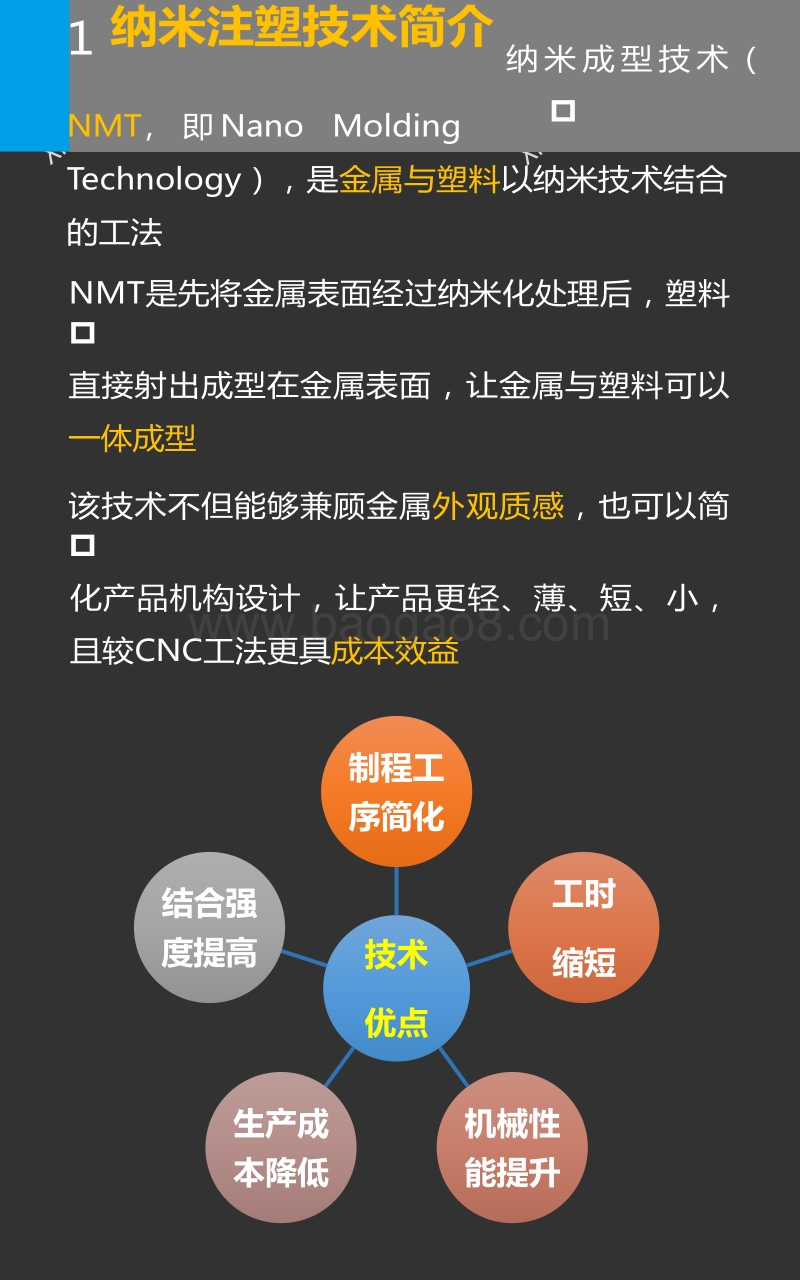

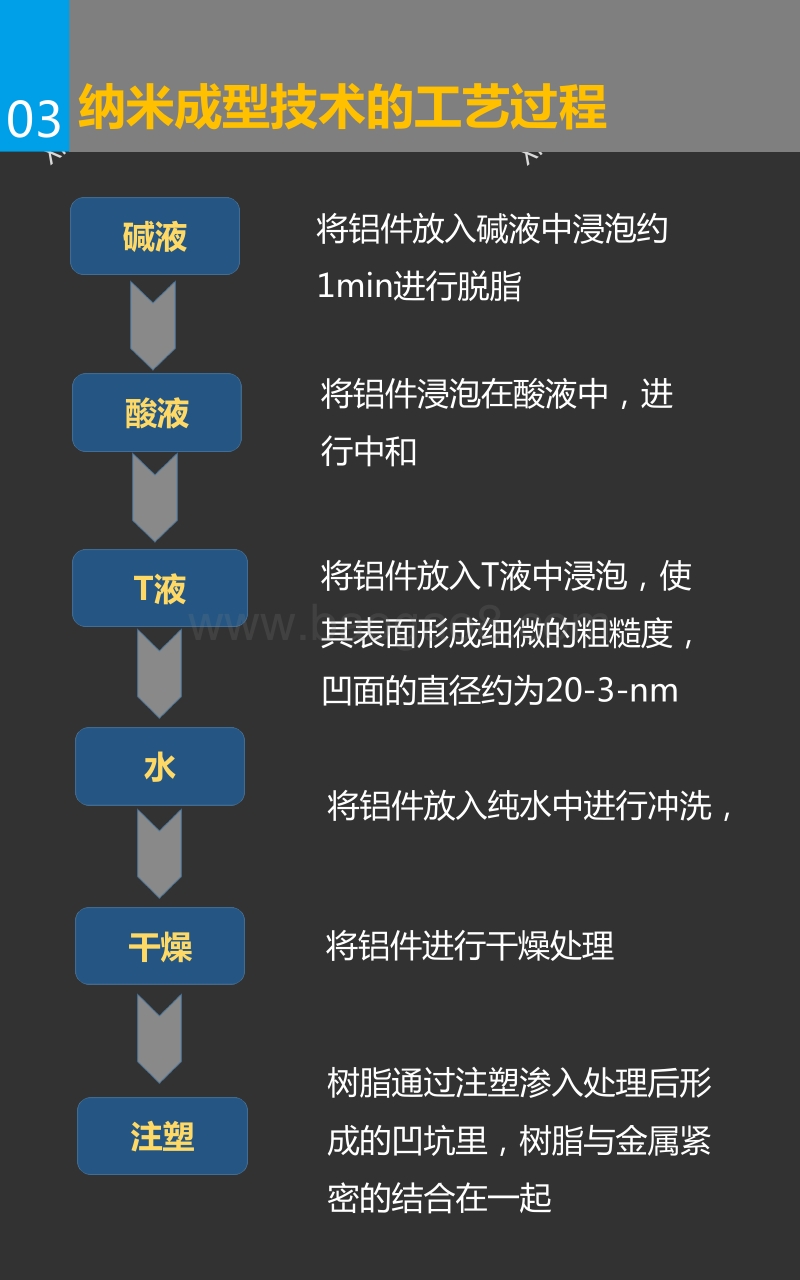

2016年 06月一 张图 看 懂纳米注塑技术（ NMT）基础知识技术优点制程工序简化工时缩短机械性能提升生产成本降低结合强度提高1 纳米注塑技术简介 纳 米 成 型 技 术 （NMT, 即 Nano Molding Technology），是 金属与塑料 以纳米技术结合的工法NMT是先将金属表面经过纳米化处理后，塑料直接射出成型在金属表面，让金属与塑料可以一体成型该技术不但能够兼顾金属 外观质感 ，也可以简化产品机构设计，让产品更轻、薄、短、小，且较 CNC工法更具 成本效益02 纳米注塑技术的发展进程 日本 大成塑料 拥有 NMT专利，该集团致力于将坚硬树脂与热塑性弹性体在模具内进行结合的研究 2004年，大成将其实现了 NMT商业化 2009年， HTC第一款纳米注塑的手机 HD2投放到市场金属 间结合技术镁 、 不锈钢等 金属与硬质树脂一体化成型铝材与硬质树脂进行一体化成型 技术发展进程03 纳米成型技术的工艺过程干燥水T液酸液碱液注塑将铝件放入碱液中浸泡约1min进行脱脂将铝件浸泡在酸液中，进行中和将铝件放入 T液中浸泡，使其表面形成细微的粗糙度，凹面的直径约为 20-3-nm将铝件放入纯水中进行冲洗，将铝件进行干燥处理树脂通过注塑渗入处理后形成的凹坑里，树脂与金属紧密的结合在一起04 纳米注塑技术的特殊特征 降低环境影响 : NMT技术简化并缩短了制造工艺； 减少 了不必要的表面处理工艺； 由于 NMT是安全和可回收的技术，对环境影响小。 适用的金属与树脂 材料 嵌件技术连接金属与树脂 通过 T处理技术在金属表面形成纳米级 凹坑 使用硬树脂通过注塑注入凹坑，连接树脂与金属实现 不能通过液体和气体程度的致密结合， 结合强度 非常 高 使产品具有 轻量级的 外部 金属 部件树脂 ： PPS, PBT,PA6, PA66,PPA金属 ： 铝、镁、铜 、不锈钢、钛、铁、黄铜等05 纳米 注塑技术的应用举例 NMT产品的潜在用途，超越了镁合金和铝合金压铸产品，具有 非常强的 粘结力显示器箱体移动通信产品车载电脑面板 NMT产品可以拓展到一个广阔的领域，如 手机、数码相机、个人计算机以及移动通信电子产品 等来源： NMT纳米成型技术介绍06 纳米注塑技术的应用举例 嵌件注塑代替压铸 注塑凸台和肋板代替铝合金压铸产品 广泛的装饰变化 提高压铸产品的强度 更 薄、更轻、成本更低手机 外壳投影仪笔记本电脑应用案例来源： NMT纳米成型技术介绍07 纳米注塑技术的应用举例 嵌件后可进行表面处理 铝合金阳极氧化 拉丝 +喷涂 高温烤漆 电镀 抛光 溅镀喷涂抛光 +拉丝阳极氧化应用案例来源： NMT纳米成型技术介绍08 纳米注塑技术的应用举例 金属接合代替焊接 缩短接合周期 3D形状易接合 有利于进行处理 降低产品的自重应用案例汽车标牌铝材铸件成型座椅 注射组装 减轻重量 减少厚度 降低成本 使用寿命延长树脂注入口PPS树脂铝管来源： NMT纳米成型技术介绍
