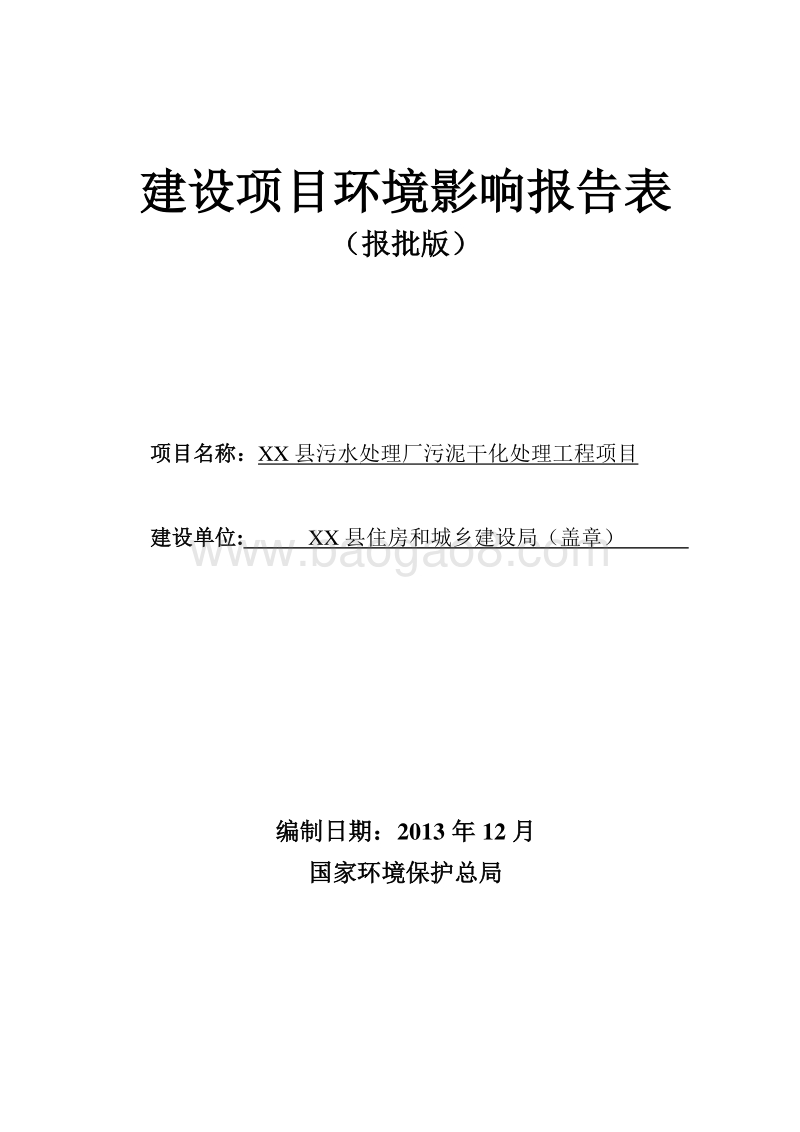

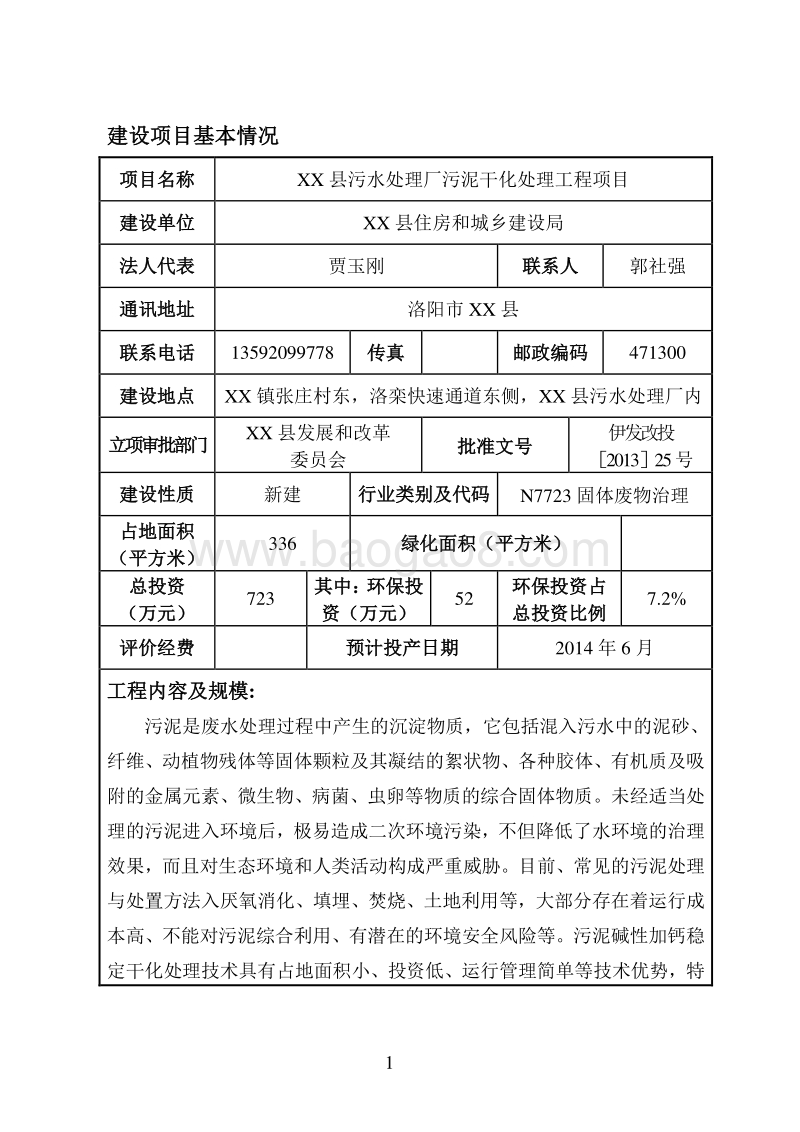

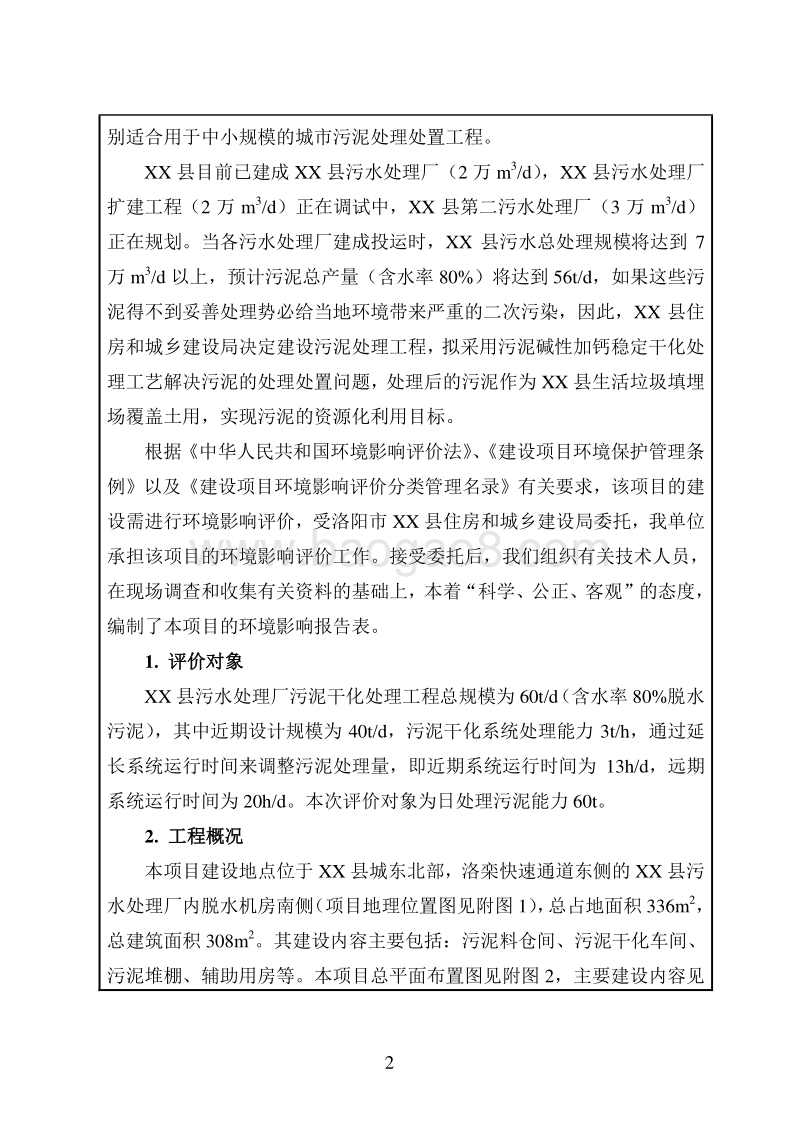

建设项目环境影响报告表 （ 报批 版） 项目名称 ： XX 县污水处理厂污泥干化处理工程项目 建设单位 : XX 县住房和城乡建设局 （盖章） 编制日期 ： 2013 年 12 月 国家环境保护总局 1 建设项目基本情况 项目名称 XX 县污水处理厂污泥干化处理工程项目 建设单位 XX 县住房和城乡建设局 法人代表 贾玉刚 联系人 郭社强 通讯地址 洛阳市 XX 县 联系电话 13592099778 传真 邮政编码 471300 建设地点 XX 镇张庄村东，洛栾快速通道东侧 ， XX 县污水处理厂内 立项 审 批部门 XX 县发展和改革 委员会 批准文号 伊发改投 2013 25 号 建设性质 新建 行业类别及代码 N7723 固体废物治理 占地面积 （ 平方米 ） 336 绿化面积 （ 平方米 ） 总投资 （ 万元 ） 723 其中：环保投资 （ 万元 ） 52 环保投资占 总投资比例 7.2% 评价经费 预计 投产日期 2014 年 6 月 工程内容及规模 : 污泥是废水处理过程中产生的沉淀物质，它包括混入污水中的泥砂、纤维、动植物残体等固体颗粒 及其凝结的絮状物、各种胶体、有机质及吸附的金属元素、微生物、 病菌、虫卵等物质的综合固体物质 。 未经适当处理的污泥进入环境后， 极易造成 二次 环境 污染，不但降低了水环境的治理效果，而且对生态环境和人类活动构成严重威胁。 目前、常见的污泥处理与处置方法入厌氧消化、填埋、焚烧、土地利用等，大部分存在着运行成本高、不能对污泥综合利用、有潜在的环境安全风险等。污泥碱性加钙稳定干化处理技术具有占地面积小、投资低、运行管理简单等技术优势，特 2 别适合 用于中小规模的城市污泥处理处置工程。 XX 县目前已建成 XX 县污水处理厂（ 2 万 m3/d） ， XX 县污水处理厂扩建工程 （ 2 万 m3/d） 正在调试中， XX 县第二污水处理厂（ 3 万 m3/d）正在规划 。 当各污水处理厂建成投运时， XX 县污水总处理规模将达到 7万 m3/d 以上，预计污泥总产量（含水率 80%）将达到 56t/d， 如果这些污泥得不到妥善处理势必给当地环境带来 严重的 二次污染，因此， XX 县 住房和城乡建设局 决定 建设污泥处理工程，拟采用污泥碱性加钙稳定干化处理工艺解决污泥的处理处置问题， 处理后的污泥作为 XX 县生活垃圾填埋场覆盖土用， 实现污泥的资源化利用目标。 根据中华人民共和国环境影响评价法、建设项目环境保护管理条例以及建设项目环境影响评价分类管理名录有关 要求，该项目的建设需进行环境影 响评价， 受 洛阳市 XX 县 住房和城乡建设局 委托 ， 我 单位承担该项目 的环境影响评价工作。 接受委托后，我们组织有关技术人员，在现场调查和收集有关资料的基础上，本着“科学、公正、客观”的态度，编制了本项目的环境影响报告表。 1. 评价对象 XX 县污水处理厂污泥干化处理工程总规模 为 60t/d（含水率 80%脱水污泥）， 其中近期设计规模为 40t/d，污泥干化 系统处理能力 3t/h， 通过延长系统运行时间来调整污泥处理量，即近期系统运行时间为 13h/d，远期系统运行时间为 20h/d。 本次 评价对象为日处 理污泥能力 60t。 2. 工程概况 本项目 建设地点 位于 XX 县 城 东北部，洛栾快速 通道 东侧的 XX 县污水处理厂内脱水机房南侧 （项目地理位置图见附图 1） ， 总占地 面积 336m2，总 建筑面积 308m2。 其建设内容主要包括：污泥料仓 间 、污泥干化车间、污泥堆棚、 辅助 用房等。 本 项目总平面布置图见附图 2，主要 建设内容 见 3 表 1。 表 1 主要 建设内容一览表 序号 名称 建筑面积（ m2） 备注 1 污泥储存间 56 包括 污泥 料仓 （容积 15m3） 、污泥料仓出泥螺旋输送机 等 2 污泥干化车间 112 包括混合器、干燥器、石灰精密投加装 置等 3 成品 污泥堆棚 112 4 配电室 28 总建筑面积 308m2 3. 工作人员及工作时间 本项目不再新增员工，由 XX 县污水处理厂污泥脱水班组负责操作，近期 全天 生产 13 小时 ， 实行 2 班制 ；远期全天生产 20 小时，实行 3 班制。 4. XX 县污水处理厂 污泥产量及组分 现状 XX县污水处理厂及其扩建工程主要承接 XX县城区域内的生活污水。其污泥的成份比较简单，污泥中重金属含量较低。 现有系统脱水污泥的含水率约 80%，与城镇污水处理厂污泥处置 混合填埋泥质（ GB/T 23485-2009）各项指标对比，干化前污泥主要为含水率超标。 XX 县各污水处理厂污泥产量现状及预期产量见表 2。脱水污泥组分及填埋 /覆土限值见表 3。 4 表 2 各污水处理厂污泥产量及预期产量 污水处理厂名称 现状 近期 远期规划 备注 污水处理 量（万m3/d） 污泥产生量（ m3/d） 污水处理量（万m3/d） 污泥产生量（ m3/d） 污水处理量（万m3/d） 污泥产生量（ m3/d） XX 县污水处理厂 1.9 10-15 2 13-16 2 13-16 正在运 行 XX 县 污水处理厂扩建工程 0 0 2 13-16 2 13-16 正在调试 XX 县第二污水处理厂 0 0 0 0 3 20-24 规划中 合计 1.9 10-15 4 26-32 7 46-56 根据 XX 县污水处理厂的万吨水产泥系数 6.5-7.89t/万 m3 进行预测。 表 3 脱水污泥组分及填埋 /覆土限值 序号 控制项目 XX 县污水处理厂泥质检测数值 填埋 /覆土限值 1 含水率 78.6 <60/40 2 pH / 5-10 3 总镉（ mg/kg 干污泥） 15.9 <20 4 总汞（ mg/kg 干污泥） / <25 5 总铅（ mg/kg 干污泥） 148 <1000 6 总铬（ mg/kg 干污泥） / <1000 7 总砷（ mg/kg 干污泥） / <75 8 总镍（ mg/kg 干污泥） 63.7 <200 9 总锌（ mg/kg 干污泥） 2020 <4000 10 总铜（ mg/kg 干污泥） 160 <1500 由上表可以看出 ， XX 县污水处理厂 脱水 污泥 除含水率外，其他 重金属 指标 均 满足城镇污水处理厂污泥处置 混合填埋泥质（ GB/T 23485-2009）的要求，因此本 工程主要是降低污泥的含水率 以满足 垃圾 填埋场安全填埋或作为填埋场覆盖土的具体要求。 5 5. 处理 工艺 本项目采用污泥加钙稳定干化工艺， 再经堆棚自然堆放， 处理后污泥含水率小于 40%， 满足城镇污水处理厂污泥处置 混合填埋泥质（ GB/T 23485-2009）相 关指标，作为生活垃圾填埋场覆盖土。 6. 处理后污泥性质 脱水污泥经过加钙稳定干化处理后，实现了污泥的无害化和稳定化，可达到以下效果： （ 1）脱水 ： 污泥进一步脱水，含水率由 80%左右可减低到 40%以下 ，这样可以大大减少污泥的体积、实现污泥 的减量化 ，同时便于再利用 ； （ 2） 杀菌 ： 温度 的提高 和 pH 的升高可 有效杀灭污泥中的细菌、病毒等 ，从而保证在利用或处置过程中的卫生安全性； （ 3）钝化重金属离子 ： 投加一定量的石灰，使污泥成碱性，可以结合污泥中的部分金属离子形成无害的化合物达到钝化重金属 离子的效果； （ 4）改性、颗粒化 ：反应生成物为较为均匀的颗粒状，可改善污泥的 储存和运输条件，避免二次飞灰、渗滤液泄漏； 7. 主要 工艺 设备 该项目 设备主要包括污泥暂存及输送系统、 石灰贮存及计量投加系统、混合反应系统、出泥输送及暂存系统、废气处理系统和辅助系统等 。生 产设备详细情况见表 4。 6 表 4 设备一览表 工艺系统 序号 设备名称 规格 单位 数量 一、污泥暂存及输送系统 1 1#进泥螺旋输送机 输送能力为 3m3/h 台 1 2 2#进泥螺旋输送机 输送能力为 3m3/h 台 1 3 3#进泥螺旋输送机 输送能力为 3m3/h 台 1 4 污泥料仓 有限容积 15m3 台 1 5 4#进泥螺旋输送机 污泥料仓配套双轴螺旋下料机，输送能力0-3m3/h 台 1 6 5#进泥螺旋输送机 输送能力 为 3m3/h 台 1 7 6#进泥螺旋输送机 输送能力为 3m3/h 台 1 8 称重装置 称量范围 0-4t/h 台 1 二、石灰贮存及计量投加 系统 9 石灰料仓 （筒仓） 容积 60m3 台 1 10 石灰推料螺旋输送机 输送能力 0-3m3/h 台 1 11 石灰精密投加装置 投加能力 0.3-1.0t/h 台 1 三、混合反应系统 12 混合器 犁铧式，处理能力 3t/h 台 1 13 推料螺旋 输送能力 3-4t/h 台 1 14 旋转式干燥器 外旋转式、处理能力 3t/h 台 1 四、出泥输送及暂存系统 15 全封闭刮板输送机 输送能力 3-4t/h 台 1 五、废气处理系统 16 除臭装置 除臭能力 1500m3/h 套 1 17 侧壁轴流风机 风量 3500m3/h 台 1 18 屋顶轴流风机 风量 3500m3/h 台 1 六、辅助系统 19 装载机 斗容 2m3 辆 1 8. 给排水 本项目位于 XX 县污水处理厂内 ， 供水系统与污水处理厂共用，用水主要为 运行 中 除臭装置 喷淋 用水。项目年 新鲜 用水总量 约 3650t/a。 用水情 7 况详见表 5。 表 5 用水环节统计表 用水环节 年用水量 （ t/a） 排水量 （ t/a） 备注 生产用水 除臭装置 用水 547.5 2518.5 高温含恶臭气体降温后，水蒸气冷凝排放，冷凝量为 20.16t/d；喷淋废水每天排放一次，排放量为 1.5t/d 本项目排水采用雨污分流制，雨水排入 污水处理厂 区雨水管道， 生产废水进入污水处理厂进行处理。 9. 原辅材料及其消耗 本项目处理污泥量为 60t/d，主要使用辅料为石灰，石灰投加量为污泥量的 20%，即 12t/d（ 4380t/a）。 外购石灰为粉状，由专用运输罐车运送进厂， 通过运输车 自备气力输送系统将石灰送入石灰料仓。 10. 能源消耗 该项目 营运期 所 需 能源主要为电。 与 污水处理厂 共用 电网，本项目运营过程中预计年耗电量为 60 万度 。 与本项目有关的原有污染情况及主要环境问题： 本项目位于 XX 县污水处理厂内， 北侧为 XX 县污水处理厂扩建工程（正在调试，尚未 正式 运行） 。 XX 县 污水处理厂于 2008 年 5 月建成投入试运行，污水处理规模为 2 万 m3/d，洛阳市环境保护局于 2008 年 6 月以洛环监验 200827 号文同意该项目通过环境保护验收。 XX 县污水处理厂扩建工程项目于 2012 年 3 月完成环评报告， 洛阳市环境保护局于 2012 年4 月以洛环监验 201264 号文进行了批复。 8 建设 项目所在地自然环境社会环境简况 自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）： 1、地理位置 XX 县位于河南省西部丘陵区，地处 北纬 3413 至 3433 和东经11208 至 11238 之间。县城与洛阳市相距 30km，东临登封，西靠宜阳县境，南连嵩县和汝阳，北与洛阳市、偃师市毗邻。 XX 县污水处理厂位于 XX 镇张庄村东南，洛栾快速通道东侧、伊河西侧 ， 本项目位于污水处理厂内 （ 详见附图 1）。 2、地 形地貌 XX 县属浅山丘陵区，境内地形复杂。县境四周环山，中间伊水纵贯，山河之间坡岭起伏，沟壑纵横。总的地势是东西高，中间低，坡岭逐渐向伊河川倾斜。全县最高海拔 937.3m，最低海拔 154m，相对高差 783.3m，平均海拔 410m。分山地、丘陵和平原三种地貌类型，其中山地点 8.9%，丘陵占 68.7%，平原占 22.4%，有“一山、二川、七分岭”之称。 该项目位于 伊河一级阶地，地形平坦开阔，地表为第四第粘土所覆盖。 3、 地质 本区皆以第四纪洪积、冲积层覆盖。上部为黄土质亚粘土，厚度大部分地段大于 2m，下部为砂卵石层 ，尚未发现有关不良自然地质现象。地基承载力为 1522T/m2。地震烈度为 6 度。 4、 气候 、气象 XX 县地处内陆，属暖温带大陆性季风气候，其气候特征是四季分明，且有冬长寒冷雨雪少、春短干旱风沙多、夏季炎热雨集中、冬季晴和日照长的特点。 XX 县多年平均气温 14.4 ，极端最高气温 44.4 ，极端最低气温 9 -21.2 ，平均降雨量 659mm，年蒸发量 1768.8mm，年日照时数 2311.7 小时。近几年主导风向为 SE 风，风频 9.7%，夏季多东南风，冬季多西西北风，全年静风频率 26.4%，全年平均风速为 1.21m/s。 5、水文 XX 县大部分属黄河流域、伊洛河水系。流经 XX 县境内的主要河湾有伊河及其支流白洚河、顺阳河、杜康河、永定河、穆河等和洛河支流甘水河、汝河支流荆河，其中伊河为境内最大河湾，由南向北贯穿全境，境内全长 41.3km，流域面积 943.4km2，占全县总面积的 91%，伊河河床宽240300m，最大洪峰流量 6850m3/s，多年平均流量 25.6m3/s，枯水期流量2.5m3/s。全县引水渠道主要有总干渠、东一干渠、西干渠、先锋渠、顺阳渠、永安渠、幸福渠和解放渠。此外县境内有中、小型水库 52 座，控制流域面积 478.2km2，总库容 9292.8 万 m3。 本项目附近主要地表水体为伊河，位于 污水处理厂东 约 100m 处，自南向北流经。 6、 自然资源 农业资源： XX 县土地资源丰富，土壤以肥沃的褐土为主，适宜多种农作物生长，优质耕地 86 万亩，盛产小麦、水稻、玉米，养殖业高度发达。 矿藏资源： XX 县矿产资源丰富，境内已发现各类矿产 40 余种，其中，金属矿产有铝土矿、铁矿等，非金属矿产有磷、水泥灰岩、耐火粘土、白云岩、麦饭石、玄武岩、 浮石、石英石、长石、花岗岩、重晶石等，能源矿产有煤、煤层气、页岩气、地热等。其中煤储量 18 亿吨，铝 矾土储量 2亿吨。 本项目所在区域目前没有大储量的矿产资源分布。 10 社会环境简况（社会经济结构、教育、文化、文物保护等）： 1、社会经济概况 XX 县总面积 1243 平方公里，管辖 7 镇 7 乡， 372 个行政村，总人口75.74 万人。自改革开放以来， XX 县依托其得天独厚的区位优势和资源优势，国民经济发展迅猛，经济结构也从以农业经济逐渐向以化工、机械、建材、煤炭、服装加工、食品等较为齐全的多向型经济发展，形成了以能源、化工和食品工业为主的综合工业体系，成为洛阳市重点发展的近郊卫星城市。 2011 年全县生产总值 275.5 亿元 ， 财政一般预算收入 9.1 亿元，规模以上工业增加值 134.5 亿元，固定资产投资 211.9 亿元。 与此同时，第三产业也发展迅速，商业、饮食服务业、旅游、邮电通信、交通运输、教育科技、卫生体育等各方面均有较大发展。 2、 XX 县污水处理厂建设情况 2.1 XX 县污水处理厂 XX 县污水处理厂位于 XX 县县城东北部，洛栾快速通道东侧、伊河西侧，距 XX 县城 5 公里，是洛阳市“碧水蓝天”工程重要项目之一，主要承担 县城居民生活污水处理任务。该污水处理厂于 2007 年底建成， 2008年 12 月正式运行，建设主体占地 36 亩，日处理污水能力 2 万吨，采用奥贝尔氧化沟工艺对所收集的城市生活污水进行处理，出水执行城镇污水处理厂污染物排放标准一级 B 标准。 2.2 XX 县污水处理厂扩建工程 XX 县污水处理厂扩建工程于 2012 年 5 月开工建设，该工程位于 XX县污水处理厂北侧，占地 40 亩 。扩建工程设计日处理规模为 2 万吨，采用改良氧化沟工艺，污水处理后达到城镇污水处理厂污染物排放标准一级 A 标准。 该项目目前 正在调试，尚未正式运行 。 11 2.3 XX 县第二污水处理厂 根据 XX 县城市发展总体规划可知，规划建设一座规模为 3 万吨 /天全地下式 XX 县第二污水处理厂。 目前，该项目正在进行前期准备工作。 12 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、生态环境等）： 1、 环境空气质量现状 本次环境空气质量现状监测借用 “ XX 县 污水处理厂扩建工程项目 ”于 2011 年 4 月 11 日至 13 日 设在 污水处理厂扩建工程、张庄的监测结果和 XX 县环境监测站 2012 年 7 月 11 日至 7 月 17 日 设在 南衙村 的监测结果。 张庄位于本项目西北 650m 处、 南衙村 位于本项目 东 北 约 2.1km 处 ，监测点具体位置见 附图 3。监测结果见表 6、 表 7。 表 6 NH3 和 H2S 监测结果 监测点 NH3 小时浓度值 H2S 小时浓度值 监测值范围(mg/m3) 污染指 数范围 超标率 (%) 监测值范围(mg/m3) 污染指 数范围 超标率(%) 扩建项目 0.0290.084 0.020.06 0 0.0040.014 0.070.23 0 张庄 0.0190.057 0.010.04 0 0.0030.007 0.050.12 0 标准限值 1.5 0.06 表 7 SO2 、 NO2 、 PM10 监测结果 单位： g/m3 监测点 项目 SO2 NO2 PM10 小时值 日均值 小时值 日均值 日均值 南衙村 浓度 范围 3672 5676 1645 2235 120220 标准 500 150 200 80 150 超标率 0 0 0 0 14.29% 由 上 表可以看出， 张庄监测点 NH3 和 H2S 小时浓度值均满足 工业企业设计卫生标准 TJ36 79“居住区大气中有害物质最高容许浓度”标准。 污水处理厂扩建项目厂区监测点 NH3 小 时浓度值可满足工业企业设 13 计卫生标准 TJ36 79“居住区大气中有害物质最高容许浓度”标准， H2S小时浓度值不能满足标准，超标率为 8.33%，最大超标倍数为 0.40 倍，超标的主 要原因是受 XX 县现有污水处理厂 恶臭气体 的影响。 南衙村两个监测点 SO2、 NO2 小时浓度、日均浓度均能够满足环境空气质量标准（ GB3095-1012）二级要求 ， PM10 监测值部分超标，超标率为 14.29%，最大超标倍数为 0.47 倍，不能满足环境空气质量标准（ GB3095-2012）二级标准要求，主要是因为评价区地处中国北方，气 候较干燥，易起尘导致 PM10 背景值较高有关。 2、 声环境质量现状 为了解区域声环境质量现状， 我们于 2013 年 10 月 28 日 对该地区声环境现状进行了监测， 共布设 2 个声环境监测点， 分别设置在 本项目拟建场地 、 XX 县污水处理厂扩建项目厂区 。 监测点具体位置见 附图 3。 监测结果见表 8。 表 8 声环境现状监测情况 单位： dB(A) 监测点 监测结果 评价标准 达标情况 昼间 夜间 昼间 夜间 本项目拟建地 52.6 39.8 60 50 达标 XX 县污水处 理厂扩建项目厂区 51.5 38.6 60 50 达标 执 行 标 声环境质量标准（ GB3096 2008） 2 类标准 由 上表 可知， 项目 所在区域 声环境质量满足 声环境质量标准（ GB3096 2008） 2 类标准 ， 说明当地声环境质量状况良好。 3、地表水环境质量现状 区域地表水体为 伊河 ，为了解 伊河 水质现状，利用洛阳市环境监测站设在 伊河国控断面龙门大桥（ XX 县 污水处理厂排污口下游 10.5km 处）2012 年 的常规监测数据， 监测因子为 PH、 COD、 BOD5、 NH3-N、总磷、 14 石油类、高锰酸盐指数。 根据洛阳市地面 水环境功能区划， 该区域地表水断面执行地表水环境质量标准 （ GB3838 2002） III 类标准，地表水监测及评价结果见表 9。 表 9 地表水监测及评价结果 单位： mg/L 监测断面 监测因子 浓度 范围 (mg/L) 污染指数 范围 标准限值 (mg/L) 龙门大桥 监测断面 PH 6.978.35 0.030.68 69 COD 10.718.1 0.540.91 20 BOD5 0.82.0 0.20.5 4 NH3-N 0.0580.375 0.060.38 1.0 总磷 0.0410.186 0.210.93 0.2 石油 类 0.010.05 0.21 0.05 高锰酸盐指数 1.92.7 0.320.45 6 由 上 表可以看出， 伊河 龙门大桥 断面各项监测因子监测值均满足地表水环境质量标准（ GB3838 2002 ） III 类标准，区域地表水环境质量较好。 主要环境保护目标（列出名单及保护级别）： 本项目位于 XX 县污水处理厂内污泥机房西侧， 根据调查， 拟建场地周围尚未 发现文物、 名胜古迹、有价值的自然景观 、 稀有动植物物种等需特殊保护 的 对象。 本项目的环境保护目标详附图 3 和表 10。 表 10 主要环境保护目标 保护目标 方位及距离（ m） 保护级别 伊河 XX 县 污水处理厂东 100m 地表水环境质量标准 GB3838 2002 III 类 15 评价 适用 标准 环 境 质 量 标 准 环境空气质量标准 GB3095-2012 二级 SO2：日平均浓度 150 g/ m3 1 小时平均浓度 500 g/m3 NO2：日平均浓度 8 0 g/ m3 1 小时平均浓度 200 g/m3 PM10：日平均浓度 150 g/ m3 工业企业设计卫生标准（ TJ36-79） “居住区大气中有害物质最高容许浓度” 硫化氢 0.01mg/m3； 氨 0.2 mg/m3 地表水环境质量标准 GB38382002 III 类 COD 20mg/L； BOD5 4mg/L； 氨氮 1.0mg/L 声环境质量标准 GB3096-2008 2 类 昼间： 60dB(A)； 夜间： 50dB(A) 污 染 物 排 放 标 准 城镇污水处理厂污染物排放标准 （ GB18918-2002） 表 4 二级标准： NH3 1.5 mg/m3； H2S 0.06 mg/m3 恶臭污染物排放标准（ GB14554-93） 表 2 排放标准值：硫化氢 0.33kg/h；氨 4.9kg/h 城镇污水处理厂污泥处置混合填埋用泥质 （ GB/T23485-2009） 含水率 60%； pH： 5-10；总镉 25mh/kg 干污泥；总汞 25mg/kg 干污泥； 总铅 1000mg/kg 干污泥；总砷 75mg/kg 干污泥；总镍 200mg/kg 干污泥； 总锌 4000mg/kg 干污 泥；总铜 1500mg/kg 干污泥 工业企业厂界环境噪声排放标准（ GB12348-2008） 2 类 2 类：昼间： 60dB（ A），夜间： 50dB（ A） 建筑施工场界环境噪声排放标准 （ GB 12523-2011） 昼间 70dB(A) 夜间 55dB(A) 总量 控制 指标 根据该项目特点、污染物排放情况及处理效果， 本项目不涉及总量控制指标。 16 建设项目工程分析 工艺流程简述（图示） ： 图 1 污泥干化处理工艺流程图 工艺流程简述： 1. 污泥输送系统 污泥输送系统 主要由污泥料仓、进泥螺旋输送机、称重螺旋组成。 XX 县污水处理厂 脱水污泥经污泥料仓暂存后，通过污泥螺旋输送机，经污泥称重装置计量后加入快速反应混合器。 XX 县污水处理厂 扩建工程 恶臭 噪声 废水 固废 污泥料仓 XX 县污水处理厂脱水污泥 XX 县污水处理厂 扩建工程 脱水污泥 XX 县 第二 污水处理厂脱水污泥 进泥无轴螺旋输送机 快速混合反应器 石灰贮存输送系统 精密投加装置 旋转式干燥器 出泥链板式输送机 堆场内自然堆放 1-2d 垃圾填埋场作为覆盖土 除臭装置 达标排放 运泥车 运泥车 运泥车 污泥 计量 17 和 XX 县第二污水处理厂 产生的脱水污泥用污泥专用车运至污泥料仓暂存， 污泥料仓下部安装的螺旋输送机将污泥 输出，并经进泥无轴 螺旋输送机 输 和称重螺旋 送至 快速混合器 。 2. 石灰储存与计量给料系统 石灰储存与计量系统主要由石灰输送机和精密投加装置组成 。 外购石灰为粉状， 由专用运输罐车运送进厂，通过运输车自备气力输送系统将 石灰 送入料仓。 石灰从料仓底部输出，通过输送机将石灰输送至精密投加装置，定量投加至快速混合反应器。 石灰料仓顶部有自带布袋除尘器，往料仓输送石灰时除尘器启动。布袋除尘器配备有振动器，布袋上收集的石灰粉尘通过打击落入料仓，布袋定期更换。 3. 快速混合反应 器 本项目采用犁铧式快速混合反应器，对污泥和石灰进行充分、均匀的机械混合，混合后含水蒸气的热空气从顶部排出，混合反应后的物料从底部排出，进入旋转式干燥器中。 4. 旋转式干燥器 经快速混合后 的污泥，被给料螺旋送入旋转式干燥反应器进行干燥。干燥机采用“回转筒内螺旋扬料”混合方式，外筒旋转，内壁用螺旋式扬料板将污泥与 添加剂混合、扬起、挤出，使进出料顺畅、混合均匀，热 交换完全，并利用其混合反应放热，使污泥干化脱水。干化后的处理物落入下部的成品链板输送机。 污泥加钙碱性稳定技术的主化学反应如下： 1kgCaO+0.32kgH2O 1.32kgCa(OH)2+1177kJ 根据这一反应方程式，污泥中加入石灰，氧化钙与水结合生成氢氧化钙，为放热反应，经过反应蒸发掉污泥中的水分，再加上有干物质的加入，从而大 大降低污泥的含水率。 18 5. 成品污泥输送、堆放及运输系统 干燥器出来的成品污泥呈现颗粒状，且含水率较低，一般低于 45%，这样的污泥在提升的过程中具有一定的滚动性，因此，采用封闭式链板式输送机进行成品污泥的输送。成品泥输送至堆棚内堆放 3-4d，经自然晾晒，污泥含水率降低到 40%以下。 根据以上说明可知，污泥加钙碱性稳定技术的物料及水平衡如图 2： 单位： t/d 图 2 水平衡图 6. 废气处理系统 废气处理装置主要包括洗涤塔、 风机、循环泵等。 在投加生石灰进行干化污泥的过程中，由于产生化学反应热，大量的水蒸气和少量的颗粒物、氨气、硫化氢随之被释放出来。为防止二次污染，本工程在污泥干化车间设置 1 套除臭装置对产生的气体进行收集和处理，收集范围涵括了产生废气的污泥料仓、混合反应器和干燥器。 在污泥料仓、混合反应器和干燥器的出气口处设置集气装置，通过管道将恶臭气体送至污泥 （ 60t，含水率 80%） 生石灰 12 干物质 12 水分 48 污泥加钙稳定干化处理系统 干化出泥： 干物质 27.9 水分 22.8 含水率 45% 干物质 27.9 水分 18.6 含水率 40% 蒸发水分 蒸发水分 堆放 3-4d 湿式喷淋塔 新鲜水 进入大气 排放 21.66 5.04 25.2 1.5 4.2 19 湿式淋滤塔进行处理。 由于废气中含有石灰粉尘、氨气、硫化氢等，洗涤塔底部有自带循环水池，喷淋水在循环过程中 pH 不断由中性变为弱碱性，当 pH 值增大到 8时，打开洗涤塔的排水阀进行放空，同时打开补水阀进行补水，喷淋废水每天排放一次。高温蒸汽冷凝水进入循环水池溢流排放。 主要污染工序： 施工期 1、 场地平整 、开挖 、建筑材料运输、堆放 等施工活动造成的扬尘； 2、 开挖机、搅拌机、振捣棒、电锯等 施工 设备 作业 时 产生的噪声； 3、现场办公及施工人员的生活废水； 4、施工过程中产生的建筑边角料等建筑垃圾 。 营运期 1、污泥加钙稳定干化处理过程中 ，部分污染物从固相转移到气相，主要污染物是恶臭气体，其主要成份为硫化氢和氨气； 2、 恶臭 处理装置产生的碱性废水； 3、风机、泵、反应器等设备运行产生的机械噪声，以及运输污泥和石灰车辆的运输噪声。 20 项目主要污染产生及预计排放情况 排放源 污染物名称 处理前产生浓度及产生量 排放浓度 及排放量 大 气 污 染 物 恶臭 处理 恶臭 H2S： 3.69 mg/m3 40.442kg/a NH3： 1.85mg/m3 20.294kg/h H2S： 2.58 mg/m3 28.251kg/a NH3： 0.56 mg/m3 6.132kg/a 水 污 染 物 废气处理 碱性废水 7905.9t/a 进入 XX 县污水处理厂 处理 固 体 废 物 / / / / 噪声 项目噪声主要 主要来自风机、泵、反应器等设备运转时的机械噪声以及运输污泥和石灰的车辆噪声。高噪声设备 位于厂房内，采取 减振 基础，经过厂房隔音后，四周厂界噪声达标 ；车辆途径居民区时减速慢行，禁止鸣笛，本项目营运期 对周围 声 环境影响不大。 其它 无 主要生态影响： 项目位于 XX 县污水处理厂内， 为工业用地， 现状为水泥地和绿化，由于占地面积小， 工期短 ，工程量小 ， 对生态环境影响较小。 内 容 类 型 21 环境影响分析 施工期环境影响简要分析： 本项目 计划 施工 期 6 个月 ， 预计 2014 年 6 月竣工。施工期环境影响因素主要有扬尘、废水、噪声及建筑垃圾等。 1 大气环境影响分析 本项目 施工中场地 清理、开挖、 平整、建筑材料运输、堆放等将产生扬尘，对局部环境空气质量将产生一定影响。为了最大限度降低扬尘产生量，保护大气环境，环评要求项目施工时应严格按洛阳市大气污染防治条例及洛阳市碧水蓝天工程实施方案的规定和要求，采取严格的扬尘控制措施， 要求 施工单位 应采取 以下 措施： （ 1） 施工场界应设立围挡 。 （ 2） 合理安排施工计划，尽量避免 在大风天气 进行土方等作业。 （ 3） 堆放的土方、沙石等易产生扬尘的物料应覆盖防尘网或防尘布。 （ 4） 对进出的运输车辆进行冲洗，冲洗废水需设置专门的废水收集池，冲洗废水经沉淀后 进入污水处理厂处理 。 （ 5） 运输车辆进入施工场地应低速行驶或限速行驶，施工场地内运输道路及时清扫、冲洗、以减少汽车行驶扬尘 。 （ 6） 对于易产生扬尘的散装料运输车辆，视物料的具体形状采取密封及围护措施，防止散装物料在运输过程中洒落引起扬尘污染 。 2 声环境影响分析 施工期噪声污染源主 要包括建筑施工机械噪声和运输车辆噪声两类。建筑施工机械噪声主要来自 开挖机、搅拌机、振捣棒、电锯等 ， 这些设备的单体声级值在 75-95dB(A)之间 。 由于本项目位于污水处理厂内，施工点距离最近的居民点 640m， 因此，本项目施工期噪声对周围环境影响很小。为 进一步 减小本项目 建设 对周边声环境的影响， 环评要求项目采取下列措 22 施，降低施工过程中的噪声影响： （ 1）加强管理，文明施工。 （ 2） 优选选用 较先进、噪声较低的施工设备 ， 采取有效的隔声措施，如设置临时隔声障等。 （ 3） 加强施工机械的维修、管理和保养，保证施工机械处于低 噪声、高效率的状态。 由于施工期 噪声具有暂时性的特点，这种噪声影响 将 随着施工 期 结束而结束， 因此 对周围环境影响不大。 3水环境影响分析 本项目的施工废水主要为施工人员的生活废水和施工机械与车辆的冲洗废水。项目施工人员均不在施工现场食宿，生活污水产生量较小，拟用于场地洒水抑尘，对周围水环境基本无影响。施工机械与车辆冲洗废水的主要污染物为 SS，环评要求建设单位在施工场地出入口设置临时沉淀池，所产生的冲洗废水经沉淀后用于生产和现场抑尘。 因此，施工其废水不会 对 周围环境产生大的影响。 4固体废弃物环境影响分析 施工 期固体废物主要是 施工作业产生的 建筑垃圾和施工人员产生的生活垃圾。 项目拟建地现状为水泥地和绿化， 不存在拆迁垃圾， 建筑垃圾主要是项目建设过程中产生的渣土、建筑边角料， 建筑垃圾运送至指定的地点存放，不得随意抛洒、丢弃。生活垃圾主要是施工人 员日常生活产生的废弃物等，定时清运至生活垃圾填埋场。 5 生态环境影响 该工程 拟建地为建设用地，现状为水泥地和绿化，周围地面均已硬化，项目占地面积小、工期短、工程量小，因此，项目的建设对生态环境影响较小。 23 建设期环境影响属于短期影响，施工结束后这些影响也随之消失，只要加强施工期的 管理、做好施工噪声、扬尘防治，评价认为其环境影响是有限的，也是可以接受的。 营运期环境影响分析： 本项目营运期的主要污染为污泥运输及处理过程产生的恶臭，废气处理装置产生的碱性废水， 设备运行以及运输车辆产生的噪声 等 ，将会对周围环境造成一定影响，具体如下： 1、环境空气影响分析 在投加生石灰进行干化污泥的过程中，由于产生化学反应热，大量的水蒸气和少量的氨气、硫化氢随之被释放出来。为防止二次污染，本工程在污泥干化车间设置 1 套除臭装置对产生的气体进行收集和处理，收集范围涵括了产生废气的污泥料仓、混合反应器和干燥 器。在污泥料仓、混合反应器和干燥器的出气口处设置 集气管道， 通过管道将恶臭气体送至湿式淋滤塔进行处理。恶臭处理装置处理能力为 1500m3/h。在车间侧壁和屋顶安装风机进行换气。 （ 1）有组织排放 本项目类比北京方庄污水处理厂污泥处理系统工程，该工程采用污泥加钙稳定工艺，于 2008年投入运行，日处理脱水污泥（含水率约 80%） 30吨，运行时间 9h/d（ 3.3t/h），其恶臭气体处理工艺为湿式淋滤塔，处理能力 2000m3/h（本项目恶臭气体处理能力为 1500m3/h）。 根据类比，湿式淋滤塔进口污染物浓度 H2S： 3.78mg/m3， NH3：1.70mg/m3。 湿式淋
