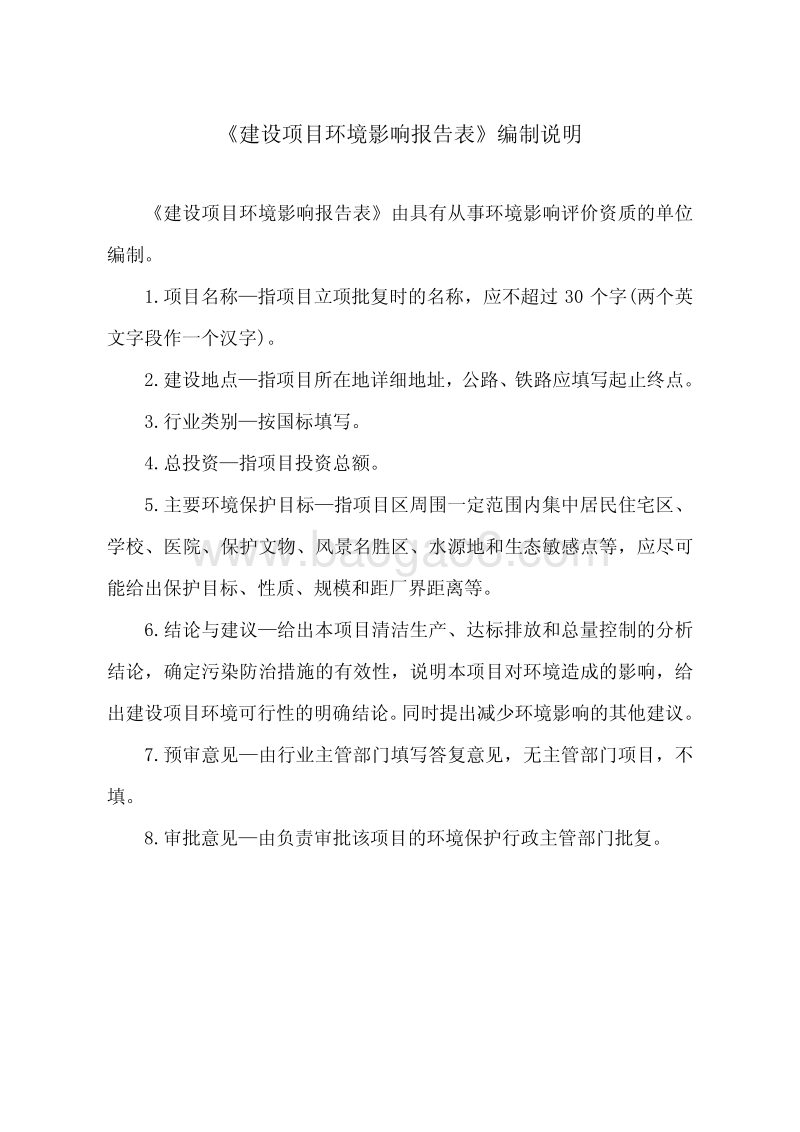

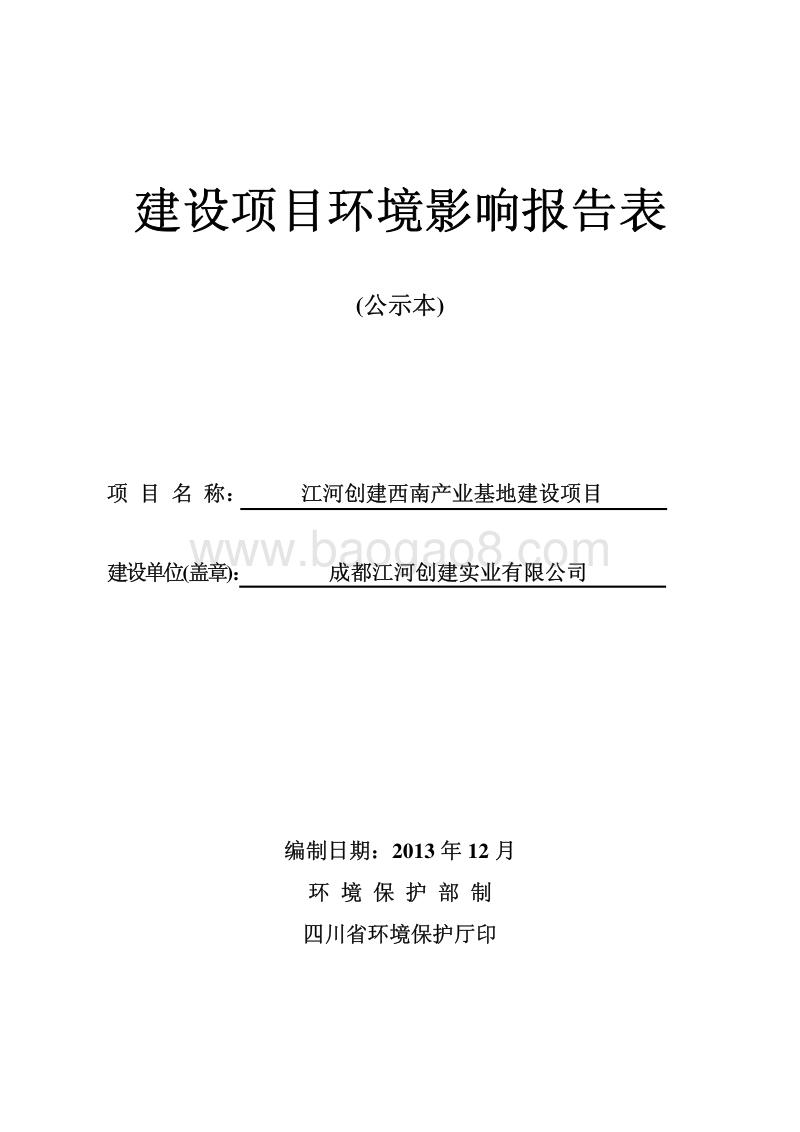

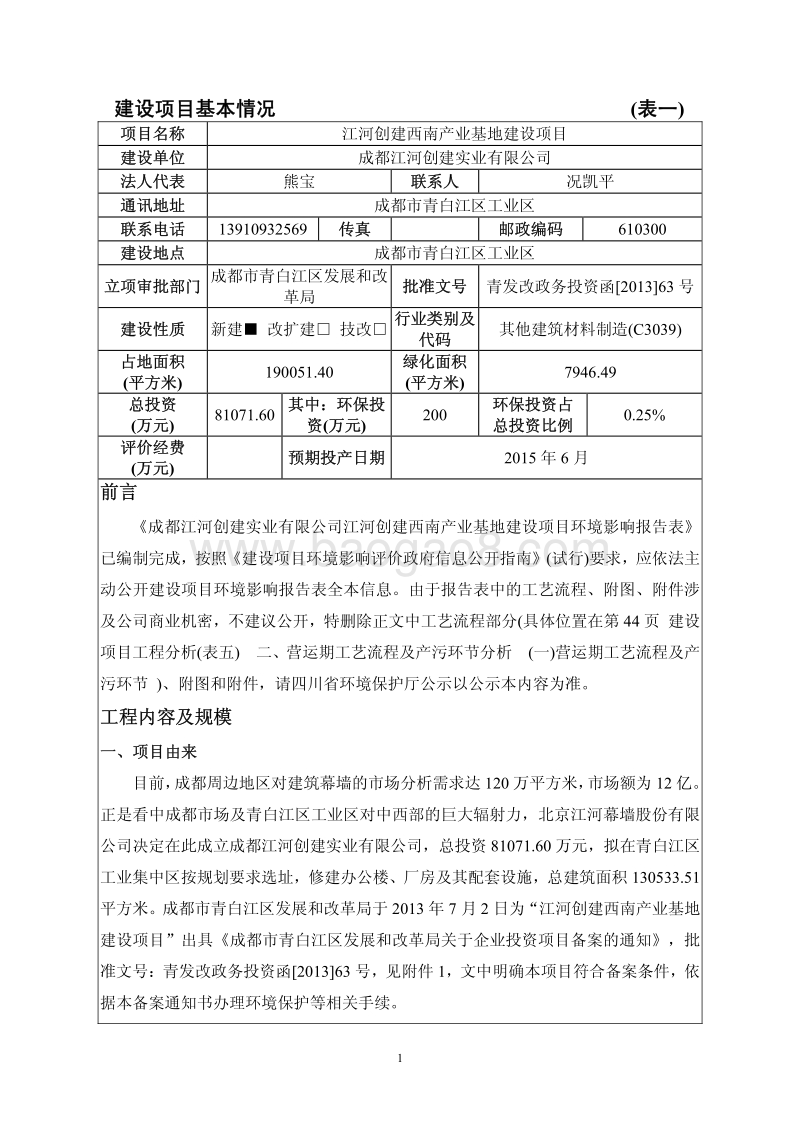

建设项目环境影响报告表 (公示本 ) 项 目 名 称： 江河创建西南产业基地建设项目 建设单位 (盖章 )： 成都江河创建实业有限公司 编制日期： 2013 年 12 月 环 境 保 护 部 制 四川省环境保护厅印 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事 环境影响评价资质的单位编制。 1.项目名称指项目立项批复时的名称，应不超过 30 个字(两个英文字段作一个汉字)。 2.建设地点指项目所在地详细地址，公路、铁路应填写起止终点。 3.行业类别按国标填写。 4.总投资指项目投资总额。 5.主要环境保护目标指项目区 周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、 水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6.结论与建议给出本项目清洁 生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说 明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。 同时提出减少环境影响的其他建议。 7.预审意见由行业主管部门填 写答复意见，无主管部门项目，不填。 8.审批意见由负责审批该项目的环境保护行政主管部门批复。 1建设项目基本情况 (表一 ) 项目名称 江河创建西南产业基地建设项目 建设单位 成都江河创建实业有限公司 法人代表 熊宝 联系人 况凯平 通讯地址 成都市青白江区工业区 联系电话 13910932569 传真 邮政编码 610300 建设地点 成都市青白江区工业区 立项审批部门 成都市青白江区发展和改革局 批准文号 青发改政务投资函 201363 号建设性质 新建 改扩建 技改行业类别及代码 其他建筑材料制造 (C3039) 占地面积 (平方米 ) 190051.40 绿化面积(平方米 ) 7946.49 总投资 (万元 ) 81071.60 其中：环保投资 (万元 ) 200 环保投资占 总投资比例 0.25% 评价经费 (万元 ) 预期投产日期 2015 年 6 月 前言 成都江河创建实业有限公司江河创建西 南产业基地建设项目环境影响报告表已编制完成，按照建设项目环境影响评价政府信息公开指南 (试行 )要求，应依法主动公开建设项目环境影响报告表全本信息。由 于报告表中的工艺流程、附图、附件涉及公司商业机密，不建议公开，特删除正文中工艺流程部分 (具体位置在第 44 页 建设项目工程分析 (表五 ) 二、营运期工艺流程及产污环节分析 (一 )营运期工艺流程及产污环节 )、附图和附件，请四川省环境保护厅公示以公示本内容为准。 工程内容及规模 一、项目由来 目前， 成都周边地区对建筑幕墙的市场分析需求达 120 万平方米， 市场额为 12 亿。正是看中成都市场及青白江区工业区对中西部 的巨大辐射力，北京江河幕墙股份有限公司决定在此成立成都江河创建实业有限公司，总投资 81071.60 万元，拟在青白江区工业集中区按规划要求选址，修建办公楼、厂房及其配套设施，总建筑面积 130533.51平方米。成都市青白江区发展和改革局于 2013 年 7 月 2 日为“江河创建西南产业基地建设项目”出具成都市青白江区发展和改革 局关于企业投资项目备案的通知，批准文号：青发改政务投资函 201363 号，见附件 1，文中明确本项目符合备案条件，依据本备案通知书办理环境保护等相关手续。 2目前，光电技术的应用主要体现在光电幕墙的 应用上。太阳能光电幕墙集合了光伏发电技术和幕墙技术，是一种高科技产品，充分体现了建筑的智能化与人性化特点，代表着国际上建筑光伏一体化 (BIPV)技术的最新发展方向。所谓 光电幕墙，即用特殊的树脂将太阳电池粘帖在玻璃上，镶嵌于两片 玻璃之间，通过电池可将光能转化成电能。除发电这项主要功能外，光电幕墙还具有明显的隔热、隔音、安全、装饰等功能，它充分利用建筑物的表面和空间，把传统幕墙 试图屏蔽在建筑物外的太阳能转化成对人们有益的电能，节省了对地球珍贵能源的消 耗，降低了对环境的污染，同时为现代建筑提供一种新的美学装饰效果。但因价格比 较昂贵，光电幕墙现多用于标志性建筑的屋顶和外墙。 随着节能和环保的需要，我国正在逐渐接受这 种光电幕墙。为加快推进太阳能光电幕墙在我国的推广应用， 2009 年 3 月 23 日，财政部、住房和城乡建设部发布了关于加快推进太阳能光电建筑应用的实施意见 。 该意见强调了发展太阳能光电建筑对我国建筑节能的重要意义，把太阳能光电建筑应 用作为建筑节能工作的重要内容，明确推动开展光电建筑应用，对光电一体化建筑应用予以补助等。 成都江河创建实业有限公司是北京江河幕墙股 份有限公司的子公司。北京江河幕墙股份有限公司 (股票代码： 601886) 是一家在上海证券交易所 A 股主板上市的大型跨国企业，是集产品研发、工程设计、精密制造 、安装施工、咨询服务、成品出口于一体的幕墙系统整体解决方案提供商。北京江河 幕墙股份有限公司总部设在北京，注册资本 5.6 亿人民币，是国家认定技术创新示范企业、国家认定企业技术中心、国际认可 CNAS 出口企业检测中心，同时也是国家火炬计划重点高新技术企业、国家认定博士后科研工作站设站企业，在全球设立了 40 多家分支机构。 成都江河创建实业有限公司筹建于 2013 年 6 月 18 日，位于成都市青白江区工业集中发展区南区同心大道南延线，法定代表人熊宝，是一家生产幕墙的企业。 按中华人民共和国环境保护法和中华人民共和国环境影响评价法 ，该项目应进行环境评价。根据建设项目环境影响评价分类管理名录 ，本项目应编制环境影响报告表。成都江河创建实业有限公司委托成都宁沣环保技术有限公司 (以下简称“评价单位” )承担该项目环境影响评价工作。接受委托后，评价单位派相关技术人员到项目现场进行了实地勘察和调研、收集和研读有 关资料，按国家有关技术要求，结合项目的建设特点，编制了江河创建西南产业基地建设项目环评报告表 。 3二、评价目的 “环境影响评价制度”作为建设项目环境保护 行政管理的六项基本制度之一，其根本目的在于贯彻“环境保护”的基本国策， 认真执行“以防为主，防治结合”的环境方针。根据环境保护法及国务院第 253 号令规定，为加强建设项目环境保护管理，严格控制新的污染，保护和改善环境，一切新 建、扩建和技改工程必须进行环境影响评价。该项目属于新建，本项目的实施将主要 对大气环境、水环境、声环境三个方面产生影响。本报告表在进行充分的工程分析和 掌握环境现状的基础上，对本项目所导致的环境影响及未来该区域环境的变化趋势进 行预测，提出预防或者减轻不良环境影响的对策和措施，以促进经济、社会、环境的协调发展。 三、产业政策、规划及选址符合性分析 1、产业政策符合性分析 本项目属于国民经济行业分类 (GB/T 4754-2011)中的“其他建筑材料制造” ，根据产业结构调整指导目录 (2011 年本 ) (2011 年 3 月 27 日国家发展改革委第 9 号令公布，根据 2013 年 2 月 16 日国家发展改革委第 21 号令公布的国家发展改革委关于修改 有关条款的的决定修正 )，本项目不属于鼓励类、限制类和淘汰类，根据国务院关于发布实施促进产业结构调整暂行规定 (国发200540 号 )第十三规定：不属于鼓励类、限制类和淘汰类，且符合国家有关法律、法规和政策规定的，为允许类。 成都市青白江区发展和改革局于 2013 年 7 月 2 日为“江河创建西南产业基地建设项目” 出具 成都市青白江区发展和改革局关于企业投资项目备案的通知 ， 批准文号：青发改政务投资函 201363 号，见附件 1，文中明确本项目符合备案条件，依据本备案通知书办理环境保护等相关手续。 综上，本项目符合国家产业政策。 2、规划及选址符合性分析 根据四川省人民政府文件 (川府发 200716 号 )四川省人民政府关于大力推进战略环境影响评价的意见中的要求：工业项目进 入工业集中发展区时，该发展区应该完成区域 (规划 )环评。本项目位于即青白江 -新都工业集中连片发展区内。 青白江 -新都工业集中连片发展区位于青白江、新都两个工业集中发展区之间，范围北至成都铁路北环线、大宗散货物流园区南边界 (区界，货运大道 )，南至青白江、新都区界线，西至成绵高速公路及新都区龙虎镇 发展用地，工业集中区东边界，东至同 4心大道。园区规划总用地面积 1282.40 公顷 (包含水域面积 )，建设用地面积为 1271.89公顷。在建设用地中，工业用地 979.80 公顷，占规划区总建设用地的 77.03%。 根据成都市环境保护科学研究院编制并已得到批复的青白江 -新都工业集中连片发展区控制性详细规划环境影响报告书 ， 园区规划青白江区范围发展的主导产业为新型建材制造产业区，该区重点发展优质建材、 新型化学建材生产及深加工。同时兼容研发型现代中小企业和标准厂房。 根据青白江 -新都工业集中连片发展区规划环境影响报告书审查会议专家组评审意见可知，青白江 -新都工业集中连片发展区将以发展材料工业、机电工业、机械与成套设备作为主导产业。功能定位：以发展材 料工业、机电工业、机械与成套设备为主，生产性服务业为辅的现代工业基地，成都 北部新城的重要组成部分。规划目标：在确保连片发展区产业高度发展和充分利用有 限土地资源的基础上将连片发展区建设成产业高度积聚、运转高效的生产、生活、生 态协调发展的城镇新区，形成“两轴、一带、多区”的规划结构。打造城市新经济增长点，带动两区产业升级。 根据成都市环境保护局关于青白江 -新都工业集中连片发展区规划环境影响报告书审查意见 (成环建评 2009243 号，见附件 )，该工业集中发展区产业定位为：以发展材料工业、机电工业、机械与成套装备为主，生产性服务业为辅的现代工业基地。本项目属材料生产项目，符合该园区发展要求。 根据青白江区城市用地规划图可知，本项目规 划用地性质为工业用地，符合规划要求，本项目选址合理。成都市青白江区城乡 规划管理局出具关于项目规划意见的回函 ，明确项目在青白江工业集中发展区规划范围内。 项目所在区域水、电、气等配套设施将由园区 配置齐全，地理位置优越，交通便利。项目周边皆为规划的工业用地，不属于基本农田保护区，厂址周边无自然保护区、文物景观等环境敏感点，要求项目周边不得新建学校、医院、住户等环境敏感点。 综上所述，本项目在此建设符合青白江区土地利用总体规划，与外环境关系相容，与青白江 -新都工业集中连片发展区规划环境影响报告书中企业准入要求符合，与园区控制性详细规划相符，无重大外环境制约因素，选址合理。 四、外环境关系 本项目位于成都市青白江区工业区，占地约 285.076 亩。 目前外环境关系如下：东面隔同心大道南延线 (已建 )45m 处为大港建材城 (已建 )，东南面紧邻为空地，南面隔纬八路 30m 处为成都圣宝钢构有限公司 (已建 )，西南面隔 5经五路 (已建 )35m 处为成都市金海霸新型建材有限公司 (已建 )，西面隔经五路 (已建 )35m 处为成都振兴金属粉末有限公司 (已建 )，北面隔宽 40m 的祥虎大道 (已建 )为空地，东北面隔祥虎大道 106m 处为农户 (共 10 户， 40 人，待拆迁 )。 今后园区规划的外环境如下：东面隔同心大道南延线 (已建 )45m 处为大港建材城(已建 )，东南面紧邻为恒森公司 (占地 70.1 亩，今后规划建设 )，南面隔纬八路 30m 处为圣宝钢构 (已建 )，西南面隔经五路 (已建 )35m 处为立腾公司 (占地 21.998 亩，今后规划建设 )，西南面隔经五路 (已建 )35m 处为成都市金海霸新型建材有限公司 (已建 )，西 面隔经五路 (已建 ) 35m 处为成都振兴金属粉末有限公司 (已建 )，北面隔宽 40m 的祥虎大道 (已建 )自西向东依次为浩诚公司 (占地 42.4 亩，今后规划建设 )、昊利公司 (占地 55.2亩， 今后规划建设 )、 聚朋公司 (占地 285.8 亩， 今后规划建设 )， 东北面隔祥虎大道 106m处为大成公司 (占地 413.8 亩，今后规划建设 )。东面 2.2km 为四川建筑职业技术学院成都校区 (已建，有师生 7000 余人 )。综上，本项目所在地及其周围均为规划的工业用地，且与周围环境相容。经现场勘查，本项目评价范围周围除 10 户待拆迁农户外无学校、医院、文物保护、风景名胜等环境敏感目标。 综上所述，本项目建设对外环境不会产生明显影响，与周围环境相容。项目外环境关系见附图 3。 五、建设项目概况 1、项目名称、地点及建设性质 项目名称：江河创建西南产业基地建设项目； 建设性质：新建； 建设单位：成都江河创建实业有限公司； 建设地点：成都市青白江区工业区； 项目总投资： 81071.60 万元。 2、生产规模及产品方案 生产规模：年产幕墙产品 120 万 m2； 产品方案：产品方案及产品技术参数分别见表 1-1、表 1-2。 表 1-1 本项目产品方案 序号 产品名称 年产量 产品标准 备注 1 玻璃幕墙 80 万 m22 光电幕墙 40 万 m2产品质量执行国家和企业相关标准，规格根据安装现场需求而定 建筑幕墙由铝合金型材作为边框，其中装配玻璃构成。根据不同的需求，可以制作成不同尺寸的产品。 6表 1-2 产品技术参数 性能指标 指标值 备注 抗风压性能 3.5KPa 水密性能 P2 KPa 气密性能 1.2 qA 3(m3/m2h) 0.5 qL4(m3/mh) 平面内变形性能 1.0 K 5.0 1/1000 1/100 耐撞击性能 E 3000(Nm) ， H 700mm 光学性能 T 0.2 承重力性能 挠度 3mm 满足GBT21086-2007 相关要求 3、工作制度、劳动定员、建设计划、建设内容及规模 工作制度：单班制作业，每班工作 8 小时，年工作天数 300 天。 劳动定员：本项目合计需配置员工 635 人，其中科研、管理人员 230 人。 建设计划：本项目建设周期为 24 个月。项目目前还未开始动工建设。 建设内容及规模：项目占地 285.076 亩，总建筑面积 130533.51m2，包括西南制造中心、西南设计中心、西南运营中心。年产幕墙产品 120 万平方米。主要建筑技术指标如表 1-3 所示。 表 1-3 主要建筑技术指标 序号 项目 规模 单位 1 用地面积 190051.40 m22 规划建设净用地面积 158929.70 m23 规划总建筑面积 130533.51 m24 1#厂房 71830.840 m25 2#厂房 27573.18 m26 公共厕所 44.10 m27 废弃物收集用房 126.97 m28 加工及维修保养间 730.45 m29 收发室 71.20 m210 空压机房 100.00 m211 库房 0.00 m212 科研办公楼 14984.67 m213 食堂 2484.03 m214 管理人员宿舍 4876.04 m215 工人宿舍 5184.72 m216 门卫室 121.40 m217 非机动车停车棚 594.00 m218 集装箱存放区 1508.40 m219 建筑密度 64.85 % 20 容积率 1.36 21 绿地面积 7946.49 m222 绿地率 5 % 23 机动车地面停车位 150 辆 7六、项目组成及主要环境问题 本项目建设包括科研办公楼、生产厂房、生产 配套用房等附属设施。所在地为规划的工业用地，项目区为净空地，不涉及拆迁 安置问题。本项目建设西南制造中心、西南设计中心、西南运营中心。其中西南制造中心主要在 1#厂房内实施，西南设计中心、西南运营中心不涉及实体生产，在科研办公楼内实施。 项目组成及可能产生的主要环境问题见表 1-4。 表 1-4 项目组成及主要环境问题 建设内容及规模 可能产生的环境问题类型 名称 建设内容 施工期 营运期 1#厂房 1F，部分区域 2F，门式轻钢结构，建筑面积71830.84m2， H=11.00m； 1#厂房西侧为玻璃库；西北侧为注胶合片区、清洗区；北侧建设 5 条自动组装线， 3 条半自动组装线；南侧为原辅料存放区、铝板存放区及铝板加工区；东南侧一层为半成品堆放区和成品包装区，二层为五金配件库房；东中侧为铝型材加工区；东侧一层为变电所、厕所、车间办公室、人力资源办公室、网络机房、配电室、型材库办公室，东侧二层为培训室、会议室、卫生间、车间办公室；东北侧为铝型材库。建设 8 条生产线，年产幕墙 120 万平方米。 噪声、 固废、废气、废水主体工程 2#厂房 1F，门式轻钢结构，建筑面积 27573.18m2，H=11.00m，作为成品库房使用。 / 空压机房 独立空压机房，位于 2#厂房西北面，建筑面积：100m2，安置 4 台空压机，为气动设备提供压缩空气；空压机房内壁贴吸音材料。 噪声 加工及维修间 建筑面积： 730.45m2，位于 1#厂房西南面，负责设备维修、工具存放等。 固废 变电所、配电室 在 1#厂房中南部各设置 1 间。 噪声 辅助工程 科研办公楼 5F，混凝土框架结构， H=25.05m，建筑面积14984.67m2，用于办公、设计、展示、会议、销售管理、培训等区域。 5F 设置研发办公室，通过在计算机对幕墙进行设计、研发，不涉及理化实验。生活污水生活垃圾供电 市政电网提供。 共配置 2 台 1000KVA 干式变压器。 / 供水 园区规划给水加压站供给。 / 公用工程 供气 由园区天然气管道供给。职工食堂 2F，混凝土框架结构，建筑面积 2484.03m2，容纳635 人就餐。 生活污水生活垃圾工人宿舍 厂区西南侧， 6F，混凝土框架结构， H=25.20m，建筑面积 5184.72m2，可满足 405 人住宿。 生活污水生活垃圾管理人员宿舍 位于厂区东南， 6F，混凝土框架结构， H=25.05m，总建筑面积 4876.04m2，满足 230 人住宿。 / 门卫室 1 1F，建筑面积 40m2，位于厂区北侧的主出入口。门卫室 2 1F，建筑面积 40m2，位于厂区西侧的次出入口。门卫室 3 1F，建筑面积 41.4m2，位于厂区东侧次出入口。厕所 面积： 44.10m2，在生产区域、办公生活区设置。办公及生活设施 收发室 建筑面积： 71.20m2，位于厂区北侧。 生活污水生活垃圾储运工程 库房 建筑面积： 100m2，位于 2#厂房西北面，存放工业酒精、润滑油、液压油。 施工废水 生活污水 施工扬尘 施工噪声 汽车尾气 建筑垃圾 生活垃圾 / 8(续 )表 1-4 项目组成及主要环境问题 建设内容及规模 可能产生的环境问题类型 名称 建设内容 施工期 营运期 玻璃库 位于 1#厂房西北部 / 原辅料存放区 位于 1#厂房西部铝板存放区 位于 1#厂房西南部半成品存放区 位于 1#厂房中部和西南部 / 五金配件库房 位于 1#厂房西南部二层铝型材库 位于 1#厂房东南部成品库房 位于 2#厂房，建筑面积 27573.18m2/ 拖车停车场 1个，位于厂区西侧，面积 1508.40m2。 噪声 集装箱存放区 产品外运的暂存区，位于拖车停车场。 / 机动车停车位 设 150 辆机动车停车位，位于办公生活区。 粉尘、汽车尾气 非机动车车棚 面积 594m2，位于厂区西侧。 / 固废 油品存放区 设置油品存放区，在库房，存放油品，设置围堰及导流沟，地面采用坚固、防渗、耐腐蚀的钢筋混凝土材料铺设，防渗层高密度聚乙烯 (HDPE)防渗膜，渗透系数 10-13cm/s。 固废 储运工程 酒精存放区 设置在库房，存放工业酒精，设置围堰及导流沟。 固废 消防水池 360m3，混凝土结构，位于职工食堂处，为地埋式结构。 废水 事故应急池 1个， 400m3，混凝土结构，位于职工食堂处。 废水 预处理池 G9-30SQF 钢筋混凝土预处理池，容积 60m3，位于宿舍楼旁绿化带下。设计采用防渗系数较高且效果较好的高密度聚乙烯膜 (HDPE)，渗透系数10-13cm/s。 废水、污泥隔油池 1#厂房出口设隔油池 1 个，容积 10m3，处理车间拖地废水，废水经隔油处理后进入预处理池； 食堂旁设隔油池 1 个，容积 10m3，食堂污水经隔油池进行处置后排入预处理池。 废水、废油油烟净化装置 1 套食堂油烟净化装置，处理效率 85%，布置专管引至建筑屋顶约 15m 高空排放。 设备噪声、废气 危废暂存区 要求设置危废暂存区，用于存放危废，设置围堰及导流沟，地面采用坚固、防渗、耐腐蚀的钢筋混凝土材料铺设， 防渗层采用 2mm厚的防渗材料，主要是环氧树脂为主要成膜物质的涂料 (环氧涂料 )，保证渗透系数 10-10cm/s。 固废 环保工程 绿化 主要位于厂界四周及道路两边，绿化面积约7946.49m2，绿化率 5.0%。 施工废水 生活污水 施工扬尘 施工噪声 汽车尾气 建筑垃圾 生活垃圾 七、主要设备及原辅材料、动力消耗 本项目主要生产建筑玻璃幕墙和 光电幕墙 。本项目设备在 1#厂房安装建设，生产在 1#厂房进行。 2#厂房作为原料库房和成品库房使用。主要生产设备见下表。 1、主要设备 9表 1-5 本项目主要设备清单 序号 设备名称 规格型号 单位 数量 用途 备注 1 单头自动送料切割机 SA142/35 台 30 铝型材加工 2 双头切割机 DG244 台 50 铝型材加工 利旧 3 双头切割机 DG142 台 90 铝板加工 4 单头切割机 MGS205 台 20 铝型材加工 5 仿形铣床 AS70/44 台 40 铝型材加工 6 数铣床 X6130 台 100 铝型材加工 7 数铣床 CNC-70 台 40 铝型材加工 6 金工端面铣 KT-313C/M 台 17 铝型材加工 9 金工仿形铣 KT-393G 台 13 铝型材加工 10 弧形端面铣 KT-313C/D 台 40 铝型材加工 11 安美仿形铣 PAN10/100 台 20 铝型材加工 12 叶鲁仿形铣 AS170/00 台 40 铝型材加工 13 卧式铣床 ZX6350C 台 100 铝型材加工 14 多刀窗料端面铣 KT-313E 台 100 铝型材加工 15 气动攻牙机 (钻床 ) 东莞智恒机电设备 台 100 铝型材加工 16 钻铣床 ZX7632 台 20 铝型材加工 17 气动冲床 ST226/10 台 50 铝型材加工 18 端角切割机 AKS134 台 50 铝板加工 19 端铣机 F223 台 20 铝型材加工 20 旋转打胶车 / 台 20 合框工序 21 组角机 EP124 台 40 合框工序 22 复合板刨槽机 1215 台 10 铝型材加工 23 双头切割机 DG142 台 30 铝型材加工 24 双头切割机 DG244 台 50 铝型材加工 25 钻铣床 ZX6350 台 170 铝型材加工 26 钻铣床 ZX7632 台 119 铝型材加工 27 摇臂钻 Z3032X7 台 52 铝型材加工 28 钻铣床 ZX50C 台 40 铝型材加工 29 多头群钻 KT-368B 台 10 铝型材加工 30 气动冲床 ST226/10 台 60 铝型材加工 31 端角切割机 AKS134 台 60 铝型材加工 32 金工单头锯 KT-328M 台 64 铝型材加工 33 叶鲁双头锯 DG244/02 台 53 铝型材加工 34 金工双头锯 KT-383F/D 台 68 铝型材加工 35 金工角切口 KT-318A 台 80 铝型材加工 36 叶鲁单头锯 TS161/21 台 40 铝型材加工 37 金工平台锯 KT-323 台 30 铝型材加工 38 叶鲁双头锯 DG142/02 台 40 铝型材加工 39 叶鲁角切口 AKS134/10 台 20 铝型材加工 40 金工双头锯 KT-383A 台 20 铝型材加工 41 精密导向锯 MJ3200/450 台 20 铝型材加工 42 精密导向锯 MJ90A 台 100 铝型材加工 43 金工 600 双头锯 KT-383E 台 100 铝型材加工 44 角码机 KT-328D/A 台 60 铝型材加工 45 安美双头锯 CLASSICHAGICT500TV5 台 100 铝型材加工 46 任意角单头锯 KT-318C 台 100 铝型材加工 47 金工平台锯 KT-323 台 100 铝型材加工 48 安美单头锯 T350SA 台 100 铝型材加工 49 精密导向锯 MJ90A 台 20 铝型材加工 50 双头端切机 AF223 台 50 铝型材加工 51 数铣床 X6130 台 50 铝型材加工 52 数铣床 615 台 50 铝型材加工 53 数铣床 FLEEN 台 20 铝型材加工 新增 10(续 )表 1-5 本项目主要设备清单 序号 设备名称 规格型号 单位 数量 用途 备注 54 仿形铣床 AS70/44 台 30 铝型材加工 55 加工中心 SBZ140 台 40 铝型材加工 56 加工中心 GCGZ-CNC-7000 台 7 铝型材加工 57 加工中心 COMET TU6 台 1 铝型材加工 58 加工中心 ZXG-6500 台 1 铝型材加工 59 加工中心 SBZ150 台 1 铝型材加工 60 加工中心 DIAMANT 台 1 铝型材加工 61 加工中心 PHANTOMATIC T5 台 1 铝型材加工 62 加工中心 KT204R 台 1 铝型材加工 63 折弯机 / 台 400 铝板加工 64 气枪 台 100 铝板加工 65 钢卷尺 / 把 100 铝板加工 66 旋转打胶车 台 40 合框工序 67 组角机 EP124 台 40 合框工序 68 双组份注胶机 CYH200-155 台 12 合框工序 69 行吊 CXTS5T-17M 台 10 车间内运输 70 行吊 CXTU1T-9M 台 16 车间内运输 71 行吊 CXT50 台 2 车间内运输 72 行吊 CXTS3T-22.5M 台 8 车间内运输 73 叉车 2T 台 1 车间内运输 74 叉车 2.5T 台 8 车间内运输 75 叉车 3T 台 3 车间内运输 76 叉车 5T 台 4 车间内运输 77 叉车 ETVQ20 台 3 车间内运输 78 自动传送线 KA127R77-1504-4P-4KW 条 1 车间内运输 79 举升机 QJY235M 条 8 车间内运输 80 空压机 GA45+AP-10 台 1 气动设备 81 空压机 L22-10 台 1 气动设备 82 空压机 AB-T150H 台 2 气动设备 83 空调 / 台 34 厂区内使用 84 钳子 台 389 85 组装线 / 条 8 组装区 86 软件工具 正版 套 570 设计用 新增 注：利用原有设备 80 台套为 30 台单头自动送料切割机和 50 台双头切割机，集团公司将该 80台套设备从重庆生产基地调配过来。根据产业结构调整指导目录 (2011 年本 )(修订 )可知，项目利旧的 80 台设备均不属于限制和淘汰类之列。其余设备均新增，新增的设备均不属于产业结构调整指导目录 (2011 年本 )(修订 )规定的限制和淘汰类之列。 2、主要原辅材料及动力消耗 本项目主要原辅材料及动力消耗见表 1-6。 11表 1-6 原辅材料及动力消耗一览表 项目 原辅料名称 年使用量 主要成份，形态 备注 铝合金型材 (生产玻璃幕墙 ) 2030t Al，固态 铝合金型材 (生产光电幕墙 ) 1010t Al，固态 铝板 (生产玻璃幕墙 ) 970t Al，固态 铝板 (生产光电幕墙 ) 490t Al，固态 向厂家定制， 购入半成品，其品质、规格、形状等均根据现场安装需求决定 玻璃 (生产玻璃幕墙 ) 80 万 m2SiO2，固态 原 料 晶体硅电池片组件 (生产光电幕墙，组件包含玻璃、电池片、电源接线盒、 PVC绝缘线管等 ) 40 万 m2固态 向厂家定制，购入产品，其品质、规格、形状等均根据现场安装需求决定 螺丝钉 0.1t Fe，固态 用于板块组装 支撑件 0.2t Al，固态 用于板块组装 加强钉 0.1t Fe，固态 用于板块组装 铝箔胶带 0.01t Al，固态 用于板块组装 机油、润滑油 1.6t 液态 机加工设备维修、 润滑液压油 1.6t 液态 冲压液压机 硅酮结构密封胶 (单组份 ) 1100t 脱酮肟型硅酮密封胶硅酮结构密封胶 (双组份 ) 100t 脱酮肟型硅酮密封胶硅酮耐候密封胶 480t 双组份硅酮胶成分为： A 组份：羟端基二甲基硅橡胶、甲基三 (二烷二肟 )硅烷 、二酰氧庚烷二丁基锡、 r-缩水甘油醚氧丙基、 三甲基硅烷、气相法白炭黑； B 组份： 羟端基二甲基硅橡胶、丁胺、气相法白炭黑。 单组份硅酮胶成分为： 端羟基聚二甲基硅氧烷、 甲基三丁酮肟基硅烷、 二月桂酸二丁基锡、气相法白碳黑、超级活性碳酸钙，液态 脱酮肟型硅酮密封胶岩棉 120 万 m2固态 定制，购入产品，其品质、规格、形状等均根据现场安装需求决定铝合金叶片 10t 固态 用于板块组装 泡沫棒 0.01t 聚苯乙烯，固态 用于填缝，保温隔热橡胶垫 0.01t 橡胶，固态 用于填缝，保温隔热胶条 0.01t 橡胶加 pvc 复合体，固态 用于板块组装 单面贴 0.01t PVC，固态 用于板块组装 五金配件 2万套 Fe，固态 用于板块组装 工业酒精 0.8t 乙醇，纯度 99%，液态 用于接触点清洗 塑料膜 0.1t 聚乙烯 用于铝型材保护 螺纹钉 0.2t Fe，固态 用于铝板加工 辅 料 铝管或槽铝 0.4t Al，固态 用于铝板加工 电力 1440 万 kwh 市政供电系统 能耗 燃气 38100Nm3，气态 园区燃气供应系统 水量 自来水 19692t，液态 园区供水系统 原辅料理化性质介绍： 12硅酮胶：硅酮胶的主要成分是聚二甲基硅氧烷 ，二氧化硅等，硅酮结构中硅和氧构成双键的碳被硅代替，有一定的阻燃性。硅 酮胶的粘接力强，拉伸强度大，同时又具有抗振性，和防潮、抗臭气和适应冷热变化 大的特点，加之其较广泛的适用性，能实现大多数建材产品之间的粘合。质量好的硅 酮胶在摄氏零度以下使用不会发生挤压不出、物理特性改变等现象。充分固化的硅酮胶在温度到 204的情况下使用仍能保持持续有效，但温度高达 218时，有效时间会缩短。硅酮胶在常温下即可使用，使用时不需要加热。 硅酮胶分为酸性硅酮胶、中性硅酮胶。中性硅 酮胶克服了酸性硅酮胶腐蚀金属材料和碱性材料发生反应的特性，室温固化无污 染、无腐蚀性。在中性硅酮胶中，由于配方不同，可以分为两种类型：脱醇型和酮肟型。 硅酮胶从产品包装上可分为两 类：单组份和双组份。 单组份有机硅密封胶按硫化情况，可分为脱醋酸 型、脱酮肟型、脱醇型、脱酰胺型、脱羟胺型、脱酮型等等；单 组分硅酮胶属于水性固化物，即靠吸收空气中有水蒸气而固化。在相对湿度不低于 60%，温度不低于 20 度环境中， 21d 达到使用强度要求。本项 目中使用 成都硅宝科技股份有限公司开发的硅宝 998 单组份结构密封胶属于脱酮肟型密封胶。 本项目中使用成都硅宝科技股份有限公司开发的硅宝 1098 单组份耐候密封胶属于脱 酮肟型密封胶。 双组份硅酮胶按所用的交联剂主要分为 四种类型，包括脱醇型、脱酰胺型、脱氢型和水型四种； 双组份则是指硅酮胶分成 A、 B 两组，称为胶基和固化剂。本项目使用的双组份结构密封胶， A 组份成分为：羟端基二甲基硅橡胶、甲基三 (二烷二肟 )硅烷 、二酰氧庚烷二丁基锡、 r-缩水甘油醚氧丙基、三甲基硅烷、气相法白炭黑； B组份成分为：羟端基二甲基硅橡胶、丁胺、气 相法白炭黑。在施工使用前由各自的容器包装，施工使用时将胶基和固化剂按一定比 例混合后，整个胶开始发生交联反应，不受湿度的影响而快速固化，固化时间为 7d，达到使用强度要求。 本项目中使用成都硅宝科技股份有限公司开发的硅宝 1092 双组份密封胶属于脱酮肟型密封胶。 单组份硅酮胶固化时是与空气中的湿气及水反应而固化，双组份则是与 A 组份中的微量水分反应而固化，因此环境的温度和湿 度对缩合型单双组份硅酮胶的使用有明显的影响。 硅酮密封胶的固化原理可用下式来表示： 13脱酮肟型硅酮密封胶在固化过程中会产生酮肟，由于酮肟类物质沸点高达 130以上，具有较强的还原性，易与氧反应，形成 凝胶，故脱酮肟型硅酮密封胶在固化中不会释放出气体。硅酮胶在固化后将不会产生任何对人体有害的物质。 泡沫棒：分布在壁间或中腔下部的泡沫状的薄板，聚苯乙烯泡沫板又名泡沫板、EPS 板是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒，经加热预发后在模具中加热成型的白色物体，其有微细闭孔的结构特点 ，主要用于建筑墙体，屋面保温，复合板保温，冷库、空调、车辆、船舶的保温隔热，地板采暖，装潢雕刻等用途非常广泛。建筑泡沫棒用来塞缝后打胶，一可以减少打胶量，二控制打胶厚度，三防止三面胶结，如在幕墙工程打结构胶时。 岩棉：又称岩石棉、是矿物棉的一种。以天然 岩石及矿物等为原料，制成的蓬松状短细纤维。可制成板、管、毡 、带、纸等各种制品，应可用于建筑和工业装备、管道、窑炉的绝热、防火、吸声、抗震等。对于 大直径或平壁设备用岩棉制品保温，超过 200 时应加保温钉， (间距 400mm)外护要贴紧。外墙用岩棉主要一点是要求具有强度和一定的抗拉力。通常人们是通过增加岩 棉的密度来达到强度的要求，此外就是在生产当中适当地增加胶量。岩棉 本身属无机质硅酸盐纤维，不可燃。 七、总图布置及合理性分析 项目地块位于成都市青白江区工业区，占地 285.076 亩，交通便利。项目周围均为规划的工业用地，工业化生产气氛浓，项目 用地为可建设用地。总平面布置图见附图 2。 项目生产区和生活区设置明确。在内部交通道 路布置上，充分考虑生产流线及过往车辆的路线，围绕主要生产车间四周布置环形道路，生产用车辆围绕生产建筑循环，与其余车辆分流。同时平直的道路可以达到各 个建筑单体的四周，即方便了交通，又满足消防疏
