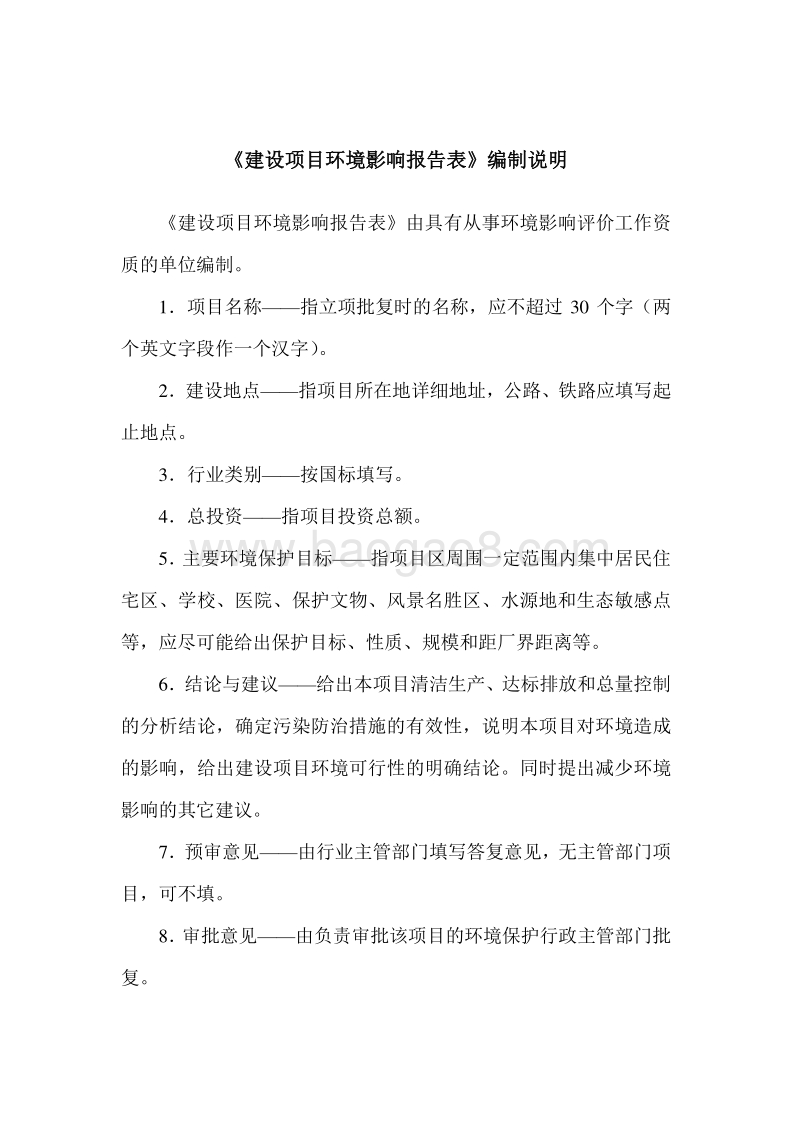

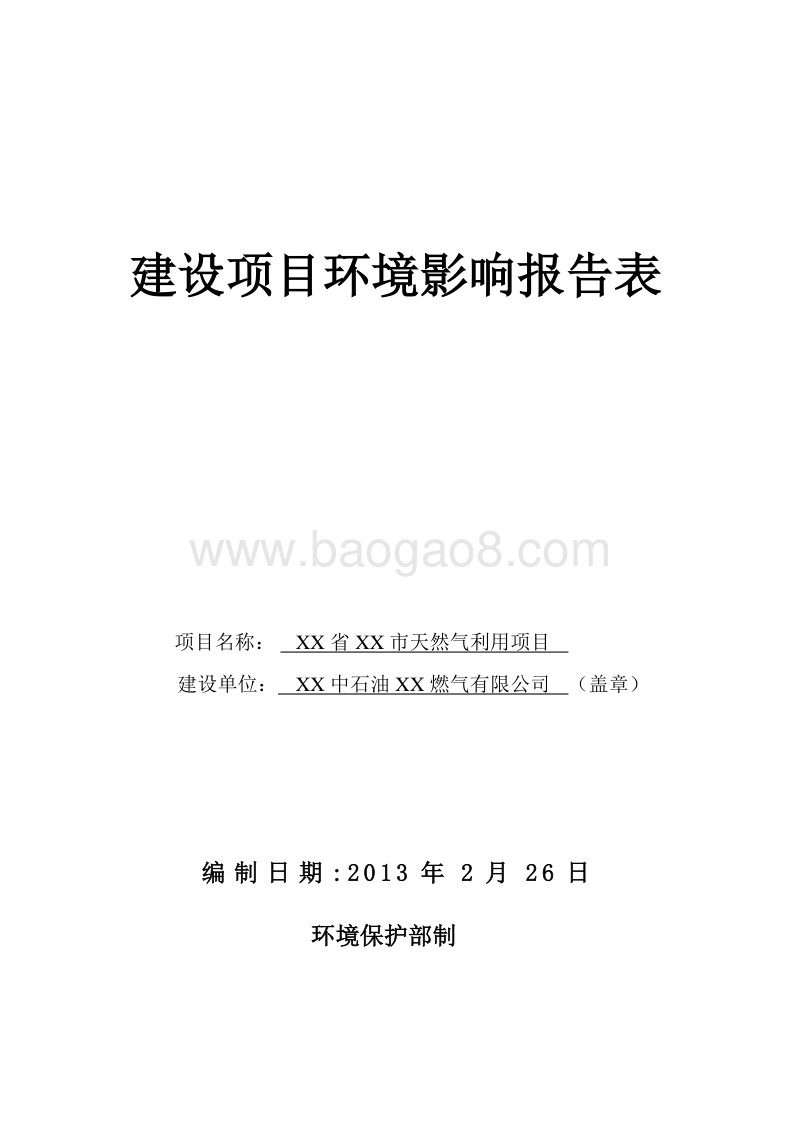

建设项目环境影响报告表 项目名称 ： XX 省 XX 市天然气利用项目 建设单位： XX 中石油 XX 燃气 有限公司 （盖章） 编 制 日 期 :2013 年 2 月 26 日 环境保护部制 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1项目名称 指立项批复时的名称，应不超过 30 个字（两个英文字段作一个汉字）。 2建设地点 指项目所在地详细地址，公路、铁路应 填写起止地点。 3行业类别 按国标填写。 4总投资 指项目投资总额。 5主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其它建议。 7预审意见 由行业主管部门填写答复意见，无主管部门项目，可不填。 8审 批意见 由负责审批该项目的环境保护行政主管部门批复。 1 复 印 件 无 效 项目名称： XX 省 XX 市天然气利用项目 建设单位： XX 中石油 XX 燃气有限公司 文件类型 ：一般项目环境影响报告表 评价单位 ： XXXX 环保科技有限公司 (公章 ) 法定代表人 ：郭士 (签章 ) 联系电话 ： 0311-85871545 单位邮箱 ： hbjdhbkj126 项目负责人： 张英锋 环境影响评价人员情况 姓 名 从事专业 职称 环评工程师登记证编号或 环评上岗证书编号 职 责 签 字 张英锋 环境保护 工程师 登记证编号 A12070161000 项目负责 王飞超 环境保护 工程师 环评岗证字第 A12070036 号 报告编写 杜献平 环境保护 高 工 环评岗证字第 A12070003 号 报告审核 2 建设项目基本情况 项目名称 XX 省 XX 市天然气利用项目 建设单位 XX 中石油 XX 燃气 有限公司 法人代表 杨晓波 联系人 王晓明 通讯地址 XX 省 XX 市通华西街 65 号 联系电话 0315-6685925 传 真 0315-6685925 邮政编码 064200 建设 地点 管线位于 XXXX 市和玉田县境内，由玉田分输站途径雅鸿桥和玉田县城到达XX 县城， XX 门站位于 112 国道与华腾大街交口，玉田分输站位于 7#阀室东450m 处 立项审批部门 批准文号 建设性质 新建 改扩建 技改 行业类别及代码 D4250 煤气供应业 占地面积 (平方米 ) 828000（临时） 18855（永久） 绿化面积 (平方米 ) 3000 总投资 (万元 ) 14510.73 其中环保投资（万元） 115 占总投资比例（ %） 0.79 评价经费 (万元 ) 预期投产日期 2014 年 3 月 1、项目建设背景 XX 市位于 XX 市北部，工业基础雄厚，能源依赖程度较高，且县域经济发达。近年来，随着经济快速发展，对天然气需求量不断攀升，现有供气能力远远不能满足发展需要。为满足 XX 市天然气需求， XX 中石油 XX 燃气有限公司 决定投资 14510.73 万元，建设XX 省 XX 市天然气利用项目，该工程建设内容主要包括玉田分输站、 XX 门站、玉田分输站 XX 门站 60km 长的 D219mm 高压输气管道、 XX 门站 城西新型工业园区和 XX门站 南郊冶金深加工园 14.7km 长的中压管道， 3 座阀 室 并 在雅鸿桥 和玉田县城 设置 2处 预留接口 。工程实施后设计输气量为 15963104m3/a，管线设计压力为 6.3MPa。 3 2、项目概况 2.1 工程基本情况 本工程基本情况见表 1。 表 1 拟建工程基本概况一览表 序号 项 目 内 容 1 项目名称 XX 省 XX 市天然气利用项目 2 建设单位 XX 中石油 XX 燃气有限公司 3 建设性质 新建 4 项目投资 本项目总投资 14510.73 万元，其中环保投资 115 万元，占总投资 0.79%。 5 建设周期 建设周期 9 个月 6 建设地点及管道走向 项目位于 XXXX 市和玉田县 境内，管线由玉田分输站途径雅鸿桥和玉田县城到达XX 县城，管线长度为 60km，其中玉田县境内 37km， XX 市境内 23km。管线自玉田分输站，向东北经过 吕绪庄、五里渠、贾家铺、苏家铺后，向西北方向敷设，在石家埔村北折向东北，经过戴家铺、散水头镇、珠树邬，然后折北经过高木庄、小营、袁家庄、西大泉、邢家坞后 一 直与尊宝公路并行，经过阮庄子代官屯、常各庄、宫里村，然后折向东北穿过黎河，经过东新庄、洪水川、山里各庄、白方寺，最后进入 XX 门站。 7 建设内容 高压管道工程 建设 玉田分输站 至 XX 门站 的天然气输气管道，输气管 道全长 60km，沿线穿越 大中型 河流 1 处 ， 穿越铁路 1 处， 级及以上公路 5 处，级及以下公路 16 处 ，穿越总长度为 2010m。设置线路截断阀室 共 3 座，预留接头 2 处。 工程 涉及土石方量 25.58 万 m3。 中 压管道工程 建设 XX 门站 城西新型工业园区、 XX 门站 南郊冶金深加工园中 压 管道，管线全长 14.7km，沿线 穿越省道 1 次， 县级等级公路 5 处，乡 级 小路 8 处，穿越铁路3 次，穿越总长度为 640m， 工程 涉及土石方量 3.02 万 m3。 站场工程 站场工程主要为建设 玉田分输站和 XX 门 站 。玉田分输站位于 玉田西定府西，主要 功能是接收上游城市管道供应的天然气，经过滤、计量、调压（至 6.3MPa）后出站，向下游供气。 XX 门 站 位于 112 国道与规划的华腾大街交叉口，主要功能是对来 气 进行过滤、计量、调压 （至 0.4MPa） 、加臭 ， 然后分成两路通过中 压 管道向市区、城西新型工业区、南郊冶金深加工园的用户送气。 相关设施包括 过滤 分离器、汇 气 管、过滤器、清管收发筒、 加臭装置以及各种阀门 等工艺设施，以及仪表控制及通讯系统、配电系统、采暖锅炉间 、 办公室等辅助设施，排空放散管和 排污池 等环保设施 。 辅助工程 沿途建设 截断 阀室 3 座， 预留接头 2 个， 管道 线路沿线设置标志桩、警示牌、里程桩， 水工保护工程涉及 浆 砌石护坡 7500m3。 公用工程 主要包括 玉田分输站和 XX 门 站的供配电、自控系统、通讯系统、消防系统、给排水及供热采暖设施等。 8 建设规模 高压 管线总长 60km，设计输送能力为 15963104m3/a，年输送天数为 365 天。 中 压 管线总长 14.7km。 9 项目占地 本工程永久征地面积合计 18855m2，其中包括 玉田分输站、 XX 门站 、 阀室 、管道永久占地 。 本 工程临时征地 828000m2，主要为施工作业带占地。 10 劳动定员及工作制度 工程 建成后由 XX 中石油 XX 燃气有限公司 统一管理，其中 XX 门 站 定员 10 人，采用三班工作制， 年作业时间为 365 天。 玉田分输站定员 4 人，采用二班工作制，年作业时间为 365 天。 4 2.2 项目主要工程量 本项目输气管道、 玉田分输站、 XX门站主要工程量见表 2。 表 2 项目 主要工程量一览表 内容 序号 项目 单位 数量 备注 玉田分输站 1 占地面积 m2 5772 2 绿地面积 m2 1500 3 工艺设备 套 1 过滤分离器、汇气管、过滤器、清管收发筒以及各种阀门等工艺设施。 4 自控系统 套 1 过程控制 系统、压力变送器、可燃气体探测器和报警器、气体涡轮流量计、调压装置以及各种型号控制电缆 5 给排水及消防、供热及采暖、供配电、通信系统、办公及辅助用房等配套工程 XX站场 1 占地面积 m2 11290 2 绿地面积 m2 1500 3 工艺设备 套 1 过滤分离器、汇气管、过滤器、清管收发筒、加臭装置以及各种阀门等工艺设施。 4 自控系统 套 1 站控系统、压力变送器、可燃气体探测器和报警器、气体涡轮流量计、调压装置以及各种型号控制电缆 5 给排水及消防、 供热及采暖、供配电、通信系统、办公及辅助用房等配套工程 高压管道 1 线路截断阀室 座 3 截止阀、球阀、 自动 放空系统、 清管三通 2 预留接头 个 2 球阀、清管三通 3 线路长度 km 60 D2196.3 4 穿越 大中型河流 m/次 350/1 定向钻 5 铁路 m/次 80/1 顶箱涵 6 高速、省道 m/次 780/21 顶管、开挖 7 地下管道 处 20 8 地下光缆 处 12 9 土石方量 104m3 25.58 中压管道 1 线路长度 km 14.7 2 穿越 省级公路 m/次 60/1 3 县级公路 m/次 170/5 4 乡级公路 m/次 130/8 5 铁路 m/次 120/3 6 土石方量 104m3 3.02 管道防腐 1 D219 管三层 PE 加强级防腐层预制 km 41.1 2 D219 管三层 PE 普通级防腐层预制 km 18.9 3 阴极保护站 座 1 5 4 阴极保护测试桩 个 60 线路附属工程 1 标志桩 个 120 2 警示牌 个 35 3 警示带 km 59.24 4 施工便道 km 3 5 浆砌石护岸 104m3 0.75 其他 1 穿越树林 （村民自有） km 10 2 穿越农田 （非基本农田） km 47 3 穿越果园 km 3 4 管采用量 t 2013.5 5 管道 及站场 永久占地 m2 18855 6 管道临时占地 m2 828000 备注： 管道施工过程沿线挖方量全部用于管沟回填，由于管沟回填过程需进行分层夯实，且管沟回填土应高出地面不小于 0.3m(其宽度为管沟上口开口宽度 )，因此施 工过程没有挖方弃土产生。 管道沿线不涉及居民拆迁工程。 3 管线工程 3.1 管线走向 项目输气管道位于 XXXX市和玉田县境内，管线由玉田分输站途径雅鸿桥和玉田县城到达 XX门站，管线长度为 60km（ 其中玉田县境内 37km， XX市境内 23km） 。管线自玉田分输站，向东北经过吕绪庄、五里渠、贾家铺、苏家铺后，向西北方向敷设，在石家埔村北折向东北，经过戴家铺、散水头镇、珠树邬，然后折北经过高木庄、小营、袁家庄、西大泉、邢家坞后一直与 遵 宝公路并行，经过阮庄子代官屯、常各庄、宫里村，然后折向东北穿过黎河，经过东新庄、 洪水川、山里各庄、白方寺，最后进入 XX门站。 管线具体走向详见附图 1。 3.2 穿越工程 本工程 管线 沿线地形以平原为主， 部分地区在丘陵山前经过，相对高差小于 30m，地表以农作物为主，局部有少量树林和果树。管道沿线地形地貌情况见表 3。 表 3 管道沿线地形地貌 序号 地形 区域 长度 km 地形类型 1 平原 玉田分输站 西大泉、常各庄 XX 门站 48.5 2 低山丘陵 西大泉 常各庄 11.5 地表状况 1 农田 （非基本农田） 47 2 树林 （村民自有） 10 3 果 园 3 管线沿途 除主要穿越农田 、树林、果 园 外，还穿越河流、公路、铁路等。其中沿途经过中型河流 1 条，穿越长度 350m；公路 6 处，穿越长度 330m； 穿越铁路 1 处，穿越长度 80m。 管线沿途穿越工程基本情况见表 4。 6 表 4 线路穿越情况 穿越类型 名称 所在县市 穿越位置 公路等级 长度 m 穿越方式 河流 黎河 XX 市 李家庄东 600m 350 定向钻 公路 京 秦 高速 玉田县 戴家铺西南 高速 80 顶管 新宝公路 玉田县 老王庄西南 50 顶管 京秦二通道 XX 市 东新庄子村北 高速 80 顶管 遵宝公路 XX 市 水峪村北 50 顶管 遵宝公路 XX 市 东草厂村 50 顶管 遵宝公路 XX 市 笔架山南 80 顶管 铁路 京哈铁路 玉田县 小营村西南 80 顶进箱涵 3.3 管道清管、试压 管道下沟后在试压之前进行分段清管，清管次数不少于 3 次，以确保将管道内的污物清除干净。清管过程主要排出少量固体废物，均属于一般固体废物，同建筑垃圾等送城建部门指定地点进行填埋。 输气管道投入使用后，也要定期进行清管 (即发球作业 )，每年 1次，这时会排放少量的天然气废气 ， 天然气全部导入放 空管， 由自动点燃系统 点燃放散。 气密性试验 采用 空气 进行试压，不会对环境产生影响。 3.4 管道敷设 根据本工程沿线地形、地貌、水文、地质情况， 全线采用沟上组装焊接，并 采用 全线埋地 敷设。 施工 作业带 宽度 一般地段 12m， 丘陵地段 10m， 管线占地均为临时占地。具体铺设情况见表 5。 表 5 管道铺设情况一览表 序号 项 目 内 容 1 铺设方式 全线均采用 埋地 铺设，沟上组装焊接 2 管沟挖深 一般地段管顶埋深不小于自然地坪下 1.2m，岩石地段比一般地段超挖0.2m。 3 施工作业带 施工作业带一 般 地段 为 12m， 丘陵段为 10m， 在 果园、常年经济作物 及地面有障碍地段，施工作业带应尽量减少，穿越河渠时作业带可适当加宽 4 管沟回填 管道组装完毕，以 5km 为一段及时分段下沟， 弃土回填， 管沟回填土应高出地面不小于 300mm 5 特殊管段施工 管道、电（光）缆的交叉位置 与埋地电（光）缆线交叉时，输气管线走其下方，垂直净距 0.5m； 与其它各种地下管道交叉时，输气管线走其下方，垂直净距 0.3m； 与其他管线、电 缆等平行敷设时间距不小于 10m。 河流交叉 管沟挖深： 穿越中型河流时采用定向钻的穿越方式，管道埋深在最大冲刷深度以下 0.8m(有冲刷数据时 )； 保证管顶最小埋深不小于 2.0m(无冲刷数据时 )。 沟底宽度： 管沟深度小于 5m 时，底部宽一般为 0.8m（沟中无水）、 1.0m（沟中有水）； 沟深度小于 5m 时，沟底适当加宽。 7 道路交叉 穿越公路铁路时，如有套管，套管顶的埋深 1.2m， 套管应伸出公路边沟外 2m，无套管穿越公路时，管顶的埋深 1.2m。 石方段 采用松动爆破与机械清沟相结合的方式开挖，减少运土回填工作量。敷设管道时管顶 +300mm 以下为细土回填，然后回填原土石方，石块最大粒径小于 0.25m。 4、站场工程 4.1 站场工程建设内容 本工程站场工程主要为建设 玉田分输站和 XX 门 站一座 。 玉田分输站位于玉田县西定府西， 占地面积 5772 m2 主要功能是接收上游管道供应的天然气，经过滤、计量、调压后向下游燃气管道供气。设计出口压力为 6.3MPa。站内设施包括过滤分离器、汇气管、 过滤器、清管收发筒以及各种阀门等工艺设施，以及仪表控制及通讯系统、配电系统、采暖锅炉间及办公室等辅助设施，排空放散管和排污池等环保设施。 XX 门站 位于 XX 市 112 国道 与 规划的华腾大街交叉口 ，站场 （包括母站） 征地面积11290m2。 主要功能是对来气进行过滤、计量、调压、加臭，然后分成两路通过中 压 管道向市区、城西新型工业区、南郊冶金深加工园的用户送气。 XX 门站设计处理规模为15963104m3/a，设计 出口 压力为 0.4MPa。站内设施包括过滤分离器、汇气管、过滤器、清管收发筒、加臭装置以及各种阀门等工艺设施， 以及仪表控制及通讯系统、配电系统、采暖锅炉间及办公室等辅助设施，排空放散管和排污池等环保设施。 4.2 站场平面布置 玉田分输站分为两个区域，辅助生产区和生产区，辅助生产区包括综合利用、设备用房等，生产区包括工艺装置区。 XX 门站 主要工艺装置布置在站场厂区的南侧，生活辅助设施等布置在厂区的北侧，东侧为安全放空区 ，厂区中间为绿化区，锅炉房、配电室维修间位于厂区的西侧 。具体平面布置图见附图。 4.3 站场主要设备 站场 主要装置设备见表 6。 表 6（ 1） 玉田分输站主要装置及设备一览表 序号 设备名称 规格型 号 单位 数量 备 注 1 过滤分离器 PN10.5MPa DN200 台 2 2 清管器 发 球筒 PN6.3MPa DN300 台 1 3 汇气管 PN10.0MPa DN400 具 1 4 球阀 个 35 5 截止阀 PN10.0MPa DN50 PN6.3MPa DN50 个 9 6 电动球阀 PN10.0MPa DN400 PN6.3MPa DN200 个 1 1 8 7 自用气压调压箱 套 1 表 6（ 2） XX 站 主要装置及设备一览表 序号 设备名称 规格型号 单位 数量 备 注 1 过滤分离器 PN6.3MPa DN200 台 2 2 清管器收球筒 PN6.3MPa DN300 台 1 3 过滤器 PN6.3MPa DN200 台 2 4 汇气管 PN6.3MPa DN400 PN0.4MPa DN500 具 2 1 5 球阀 个 38 6 截止阀 PN6.3MPa DN50 个 18 7 电动球阀 PN0.4MPa DN400 PN6.3MPa DN200 个 1 1 8 放空立管 常压 DN200 具 4 放空管高度 8m 9 加臭装置 套 1 10 自用气压调压箱 套 1 4.4 站场工艺 4.4.1 输送天然气成份 本工程输送介质为天然气，天然气成份见表 7。 表 7 序号 项 目 单位 数值 序号 项 目 单位 数值 1 C1 % 90.33 8 H2S mg/m3 <20 2 C2 % 7.75 9 平均分子量 g/mol 18.54 3 C3 % 0.81 10 气相密度 kg/m3 0.773 4 IC4 % 0.01 11 烃 露点 (1.9MPaG) -72 5 H2O % 0.02 12 水露点 (1.9MPaG) -17 6 CO2 % 0.32 13 低热值 (20 ) MJ/m3 34.99 7 N2 % 0.75 14 高热值 (20 ) MJ/m3 38.47 4.4.2 站场工艺 玉田分输站设计接收气压力 10.0MPa，出站压力 6.3MPa，设计流量 50000m3/h,主要是将上游来气经过滤、计量、调压后出站，向下游供气。调压装置设置 2 个回路 （ 1 开 1备） ，保证正常供气。 XX 门 站 设计接收气压力 6.3MPa，出 站压力 0.4 MPa，设计流量 29000m3/h,主要是 将上游管道供应的天然气，经过 过滤 、计量 和 调压将压力降至 0.4MPa 后加臭 ， 然后分成两路，一路经中压管道和现有管道向城区和城西新型工业园区供气，一路经中压管道向南郊冶金深加工园供气 。 调压装置设 2 个回路（ 1 开 1 备 ） ，保证正常供气 。 天然气除尘工序选用过滤分离器，即利用其过滤作用将来气中少量的粉尘分离出来， 9 玉田分输站和 XX 门站 内 各 设有 2 台过滤分离器 （ 1 开 1 备） ，运行过程需定期更换滤芯。 XX 站 运行过程产生废气污染源主要为设备检修、清管及管道泄压放空等操作过程 排放的天然气， 站场 内设有安全放空区，放散天然气全部引至放空立管点燃 放散。产生的固体废物主要为清管和过滤除尘过程产生的废渣，其主要 为氧化铁，经收集后在厂区暂存全部定期与产生的生活垃圾送 XX 市垃圾填埋场处置。噪声源主要为过滤 分离 器、汇气管等 设备 噪声，工程在设备选型时应尽量选择低噪声设备，并采取建设减振基础 、 厂房隔声等降噪措施， 减轻 噪声对周围声环境的影响。 5 辅助工程 5.1 线路截断阀室 和预留接口的设置 为防止在管道发生事故时减少天然气的泄漏量，减轻管道事故可能造成的危害，便于管道的维护抢修，应在沿线每隔一段 距离和特殊地段设置线路截断阀室。根据阀室的功能、造型、布置原则，本工程输气管线沿途共设置 3 座线路截断阀室。 阀室间距符合输气管道工程设计规范。 在玉田县和雅鸿桥设置 2 处 预留 接口 ，以便将来为其供气 。 5.2 线路附属设施 根据 输气管道工程设计规范 ， 在管道出、入站场前后各设置 1 个固定墩，项目选用 20t 的固定墩固定管道 ； 根据管道干线标记设置技术规定的规定：管道沿线应设置以下标志桩：每公里设一个里程桩，与阴极保护测试桩合并设置；在管道水平改变方向位置设置转角桩；在管道穿越河流、铁路、公路两侧时设置穿越标志桩 ；在与地下管道、电（光）缆和其它地下构筑物交叉位置应设置交叉标志桩；管道上有特殊设施（如：固定墩）时，应设置设施桩。 施工便道：施工交通设施依托现有道路和施工作业带，不需要另行修建施工便道。 水保工程：修建浆砌石护岸 7500m3。 5.3 工程防腐 (1)沿线管道 防腐 沿线 管道直管段外防腐层采用三层 PE 防腐，采用普通级和加强级两种等级防腐结构 。 公路穿越段、河流穿越段 等 采用加强级，其余地段采用普通级，防腐层总厚度为3.2mm，管端头预留长度为 120mm5mm。 弯头 防腐 采用无溶剂环氧 和 辐射 交联 聚乙烯热收缩带 ，聚乙烯热收缩带采用虾米式搭接，搭接宽度宜为带宽的 55%。 10 管道现场 补口采用 刷涂无溶剂 环氧 涂料后包覆 辐射交联聚乙烯热收缩带。 除 以上 外防腐层以外，对管道全线施以阴级保护。工程采用强制电流的阴极保护方式，在 XX 门站 设 1 座阴极保护站， 同时沿管线埋电位测试桩。 (2)站场工程防腐 站场地上管道外防腐采用 环氧底漆 、 聚氨酯面漆。站内埋地预制直管部分采用聚乙烯三层加强级防腐涂层，管件部分采用冷喷涂环氧粉末外加聚乙烯冷缠带做加强级防腐。 6 公用工程 6.1 供电 用电负荷主要为工艺装置用电、厂区照明及辅助用房用电等 。玉田 分输站 用电负荷为 65kw， 年用电量 14.4 万度，电源引自玉田现有 10kv 线路并设燃气发电机 1 台。 XX门站用电负荷为 68kw，年用电量 15 万度， 电源引自门站南侧现有 10kv 线路， 并设 燃气发电机 1 台。 玉田分输站和 XX 门站 建设配电室 各 一座， 设干式变压器 1 台 。 6.2 采暖 本工程供热范围 为 办公、辅助用房冬季取暖及天然气管道输配系统伴热 用热 ，由 燃气 锅炉房提供。 项目在 玉田分输站和 XX 门 站场内新建 全自动燃气锅炉 （ 单台 额定功率 ： 455kw） 各一 台 ， 作为热源 。 天然气热值取 39192kJ/m3， 燃气锅炉 热效率取 86%，则 单台锅炉燃气量为 49m3/h。 玉田分输站和 XX 门站场内 全自动燃气锅炉 年运行 365 天，每天 运行 24h。单台锅炉的 年 燃气量 为 427680m3。 6.3 自控与通信系统 自动化系统采用 CSC 系统（站控系统）。在门站值班室设消防电话一部，在门站 和玉田分输站分别 设置一套火灾报警系统和监视系统 。 7 给排水 本工程输气管道投入运营后，沿途设置 三 座阀室 ， 由于阀室面积较小， 无人值班，不设给水设施 。 仅 考虑 玉田分输站和 XX 门 站给排水内容 ，以下分别叙述两站给排水情况。 （ 1）玉田分输站： 用水部位 定额单位 定额值 定额 用水量（ m3/d） 备注 11 数量 单位 生活 m3/（人 天 ） 0.005 4 人 0.02 新鲜水 锅炉补水 m3/（ d台） 0.5 1 台 0.5 新鲜水 道路喷洒 m3/d 0.4 0.4 锅炉排水 绿化 m3/（ m2a） 0.6 1500 m2 2.5 新鲜水 合 计 3.42 给水： 玉田分输站水源 由 自备水井 供给 。 项目 用水主要包括工作人员生活用水 、 锅炉补水 、绿化道路喷洒用水 ，用水量合计 3.42m3/d，其中生活用水量 0.02m3/d，锅炉 补水量 0.5m3/d，绿化 用水 2.5m3/d， 道路喷洒用水 0.4m3/d。 新鲜水取用量 3.02m3/d，重复用水量 0.4m3/d。 排水：废水主要包括 锅炉排污水 、 生活污水 和少量盥洗废水。生活污水 产生量0.016m3/d， 站内建防渗旱厕， 生活污水排入旱厕内，由当地农民定期清掏，本站不产生冲厕废水 。盥洗废水进行厂区泼洒抑尘，不外排 ；锅炉排污水 0.4 m3/d回用于道路喷洒 。 （ 2） XX 门站： 用水部位 定额单位 定额值 定额 用水量（ m3/d） 备注 数量 单位 生活 m3/（人 天 ） 0.005 10 人 0.05 新鲜水 锅炉补水 m3/（ d台） 0.5 1 台 0.5 新鲜水 道路喷洒 m3/d 0.4 0.4 锅炉排水 绿化 m3/（ m2a） 0.6 1500 m2 2.5 新鲜水 合 计 3.45 给水： XX 门 站水源 由 自备水井 供给 。项目用水主要包括工作人员生活用水、锅炉补水 、绿化道路喷洒用水 ，用水量合计 3.45m3/d，其中生 活用水量 0.05m3/d，锅炉补水量0.5m3/d，绿化用水 2.5m3/d，道路喷洒用水 0.4m3/d。 新鲜水取用量 3.05m3/d，重复 用水量 0.4m3/d。 排水： 废水主要包括锅炉排污水 、 生活污水 和少量盥洗废水。生活污水 产生量0.04m3/d，站内建防渗旱厕，生活污水排入旱厕内，由当地农民定期清掏，本站不产生冲厕废水。盥洗废水进行厂区泼洒抑尘，不外排 ；锅炉排污水 0.4 m3/d回用于道路喷洒 。 8、 站场消防 本次线路工程中的阀室配备手提式及推车式磷酸铵盐干粉灭火器 或根据需要配置灭火器材 。 本工程 按照任务分工做好物资器材准备，如必要的指挥通讯、报警、洗消、消防、 12 抢修等器材及交通工具。上述各种器材应指定专人保管，并定期检查保养，使其处于良好状 态，各重点目标设救援器材柜，专人保管以备急用。 应急 消防 人员防护器材：自给正压式呼吸器，防毒服，过滤式防毒面罩（半面罩），化学安全防护眼镜，防静电工作服，橡胶手套。 应急灭火设施器材：雾状水、抗溶性泡沫、干粉、二氧化碳、砂土，干燥石墨粉、干燥白云石粉末 、 砂土、活性炭、干燥石灰或苏打灰、蛭石或其它不燃材料，大量冲洗水。防爆泵，专用收集器。 场站 应在重要部位安装报警电话与控制中心连通，应急 救援 领导小组及救援人员配备通信工具，联系畅通，及时到位。当发生突发性危险化学品泄漏事故时，现场人员在保护自身安全的情况下，及 时检查事故部位，并向车间主任、企业调度室、应急领导小组报告，拨打 “119”电话报警；报警内容包括：事故单位、事故发生的时间、地点、化学品名称和泄漏量、事故性质、危险程度、有无人员伤亡以及报警人姓名及联系电话。 本工程储运介质为天然气，依据建筑灭火器配置设计规范要求， XX 门站、玉田分输站、阀室共配置 手提式干粉灭火器 72 具、 手提式 二氧化碳 灭火器 16 具 ， 推车式干粉灭火器 16 具， 灭火器箱 52 具 ，各站场 内 均 设自动报警系统 。 站场外部依托条件有： XX 市消防大队位于 XX 门站 东侧 3km 左右 ， 有消防车 3 辆，消防车 10min 内可到达支援 ；玉田县消防大队距离分输站 20km， 有消防车 4 辆， 消防车30min 内可到达支援 。 9、 产业政策 本项目属于国家发改委产业结构调整指导目录 2011 年本 （ 2013修正） 鼓励类 “七、石油、天然气 ”中 “原油、天然气、液化天然气、成品油的储运和管道输送设施及网络建设 ”，为 国家 鼓励类 建设 项目 ， 符合国家相关产业 政策 。 10、清洁生产水平 (1)清洁生产技术和措施分析 采用先进施工技术 ： 采用先进的盾构、定向钻和顶管技术，固废产生量少，均属于较清洁的施工工艺。 采用先进的监控系统 根据管道工程特点，工 程采用以工业计算机为核心的分布式监控和数据采集系统对管道全线实施优化运行和管理，在正常情况下由控制中心对全线进行监视和控制。该系 13 统能预测天然气需求量，提供调度决策指导，确保合理的输配方式、机组运行参数，为合理利用能源、节省能耗提供科学的保证。 减少发生事故时长输管道的天然气损失 在管道中设置了 3 个截断阀室，将管线分成几个小段，并设置一定量的自动感测压力、流量的仪器和能自动感测管道内压降速率的自动紧急截断阀，这样一旦管道发生事故或大的泄漏，事故段两端的截断阀在感测到情况后可自动切断管路，使事故排放或泄漏的天 然气量限制在最小范围内。 减少清管作业时的天然气放空损耗 工程在设计中采用了密闭的清管流程，在清管操作时实现不停气清管，避免清管过程中天然气的大量放空。 定期清管，提高管道输送效率 本管道输气站场设有清管器发送装置，定期清管可减少管道阻力，节省能源，达到节约能耗的目的，同时又能减轻管道内壁腐蚀，延长管道寿命。 选用节能型电气设备 门站的动力、照明、供电等设备根据设计所确定的用电负荷，在保证安全要求的前提下，选择节能型的设备，防止因设备购置不当而造成的大量能耗，从而降低生产成本。 （ 2）环境效益及社会效 益分析 本工程实施后可大大提高 XX 门站的天然气输气能力，充分利用天然气资源能够有效的改善 XX 市燃料结构，提高 XX 市清洁能源使用的比例，减少燃煤量 ，对 XX 县城环境空气质量的改善具有积极作用 。 （ 3）持续清洁生产 该工程运营后由 XX 中石油 XX 燃气有限公司 负责管理，在工程的建设施工和生产运营中，制定相应的污染防治措施，根据工程情况有组织、有计划的安排与协调，有序地推行清洁生产。 建立健全的管理制度 加强职工环保知识宣传与培训 定期对环保设施进行检查、维护，使各种环保设施能有效运行，确保做到达标排放。 积极 与地方环保部门协调，确定合理的管理目标；依靠当地监测部门，对 项目 污染源进行定期监测；与地方规划部门和安全保卫部门紧密结合，避免第三方对管道的破坏，保障管道运行安全。 本工程属清洁能源供应项目，符合国家产业政策， 且项目 本身采用清洁生产技术，实施后提高 XX 市清洁能源供应量，故工程建设符合清洁生产要求。 11、主要经济技术指标 14 项目主要经技术指标见表 8。 表 8 主要技术经济指标 序号 项 目 单 位 数 量 备 注 1 年供气量 104m3 15963 2020 年供气能力 2 最大供气量 m3/d 478985 3 线路用地面积 m2 828293 其中：管道临时用地面积 m2 828000 中压管道 140000， 高压管道 688000 管道永久用地面积 m2 293 中压管道 40，高压管道 253 4 分输站、门站 及 母站预留用地 、阀室 m2 18562 分输站 5772 门站 及 母站预留共 11290 阀室 3 500 5 总建筑面积 m2 1364.7 6 耗电量 Kw.h/a 29.4104 7 耗气量 104 m3/a 87.4 8 总投资 万元 14510.73 与本项目有关的原有污染情况及主要环境问题： 本工程为新建项目，不存在原有污染问题。 15 建设项目所在地自然环境社会环境简况 自然环境简况（地形、地貌、水文、地质、气候、气象、植被、生物多样性等） XX 市位于 XX 省东北部燕山南麓古长城脚下，地处北纬 3955-4022，东经11734-11814之间，北以长城为界与承德地区兴隆县相依，西与天津蓟县相连，东与迁西县交界，南与丰润、玉田两县接壤。东西长 53km，南北宽 43km，总面积 1521km2。 玉田县地处 XX 省 东北部， XX 市最西端，为 环渤海经济区 重要地带 ， 西部、西南部与天津市蓟县、宝坻区、宁河县相邻，东部与 XX 市丰润区毗邻，北部与 XXXX市 接壤 。 全县面积 1165km2。 本工程 高压 管线全长 60km，沿途均位于 XXXX 和玉田境内。 管线自玉田分输站，向东北经过吕绪庄、五里渠、贾家铺、苏家铺后，向西北方向敷设，在石家埔村北折向东北，经过戴家铺、散水头镇、珠树邬，然后折北经过高木庄、小营、袁家庄、西大泉、邢家坞后一直与 遵 宝公路并行，经过阮庄子 、 代官屯、常各庄、宫里村，然后折向东北穿过黎河，经过东新庄、洪水川、山里各庄、白方寺，最后进入 XX 门站。沿途依次经过 玉田县 (37km)、 XX 市 (23km)。管线沿 途距离最近的村庄分别为 吕绪庄(120m)、 石家铺 村 (52m)、 戴家铺 (70m)、小营村 (28m)、许家庄 (75m)、大李庄（ 100m） 、鸭子峪（ 80m） ， 距离其它村庄均大于 200m。管道沿线周边关系情况见附图。 玉田分输站位于玉田县西定府西侧 (中心坐标为北纬 3942'4.8"东经 11747'19")， 分输站东距西定府 600m， 东南距刘学庄 1000m，东北距吕绪庄 1050m， 西北 距田家铺 1600m。 XX 门站 位于 XX 市 112 国道与规划的华腾大街交叉口 (中心坐标为 北纬 40 8'11.04" 东经 11756'46.47")，站场四周 西 距 白方寺 村 125m， 东 距 朱山 庄村 90m，南距 呆汉陀 村 110m。 本工程管道沿线主要位于 玉田县和 XX 市 。 玉田县位于燕山褶皱带，在内外营力的长期交互作用影响下，地貌具有明显的分带性，地势由东北向西南平缓倾斜，形成北丘、南洼、中部平原的格局。北部丘陵连绵，海拔大多在 100 408m。该区地质基础较为古老，属震旦系地层，虽绝对高度较低，但坡度较陡，坡脚分明，山麓狭窄。该区域一般丘陵土层很薄，土壤呈阶梯状分布，原有的植被较为稀疏，经过多年的绿化植树，丘陵地区森林覆盖率已达 42.7。 中部平原区属燕山口古洪积扇和还乡河古冲、洪积扇腰尾部，第四系地层覆盖于震旦系地层之上，地势平坦，自然环境组合较 16 好，海拔 3 15m。南部低洼区属蓟运
