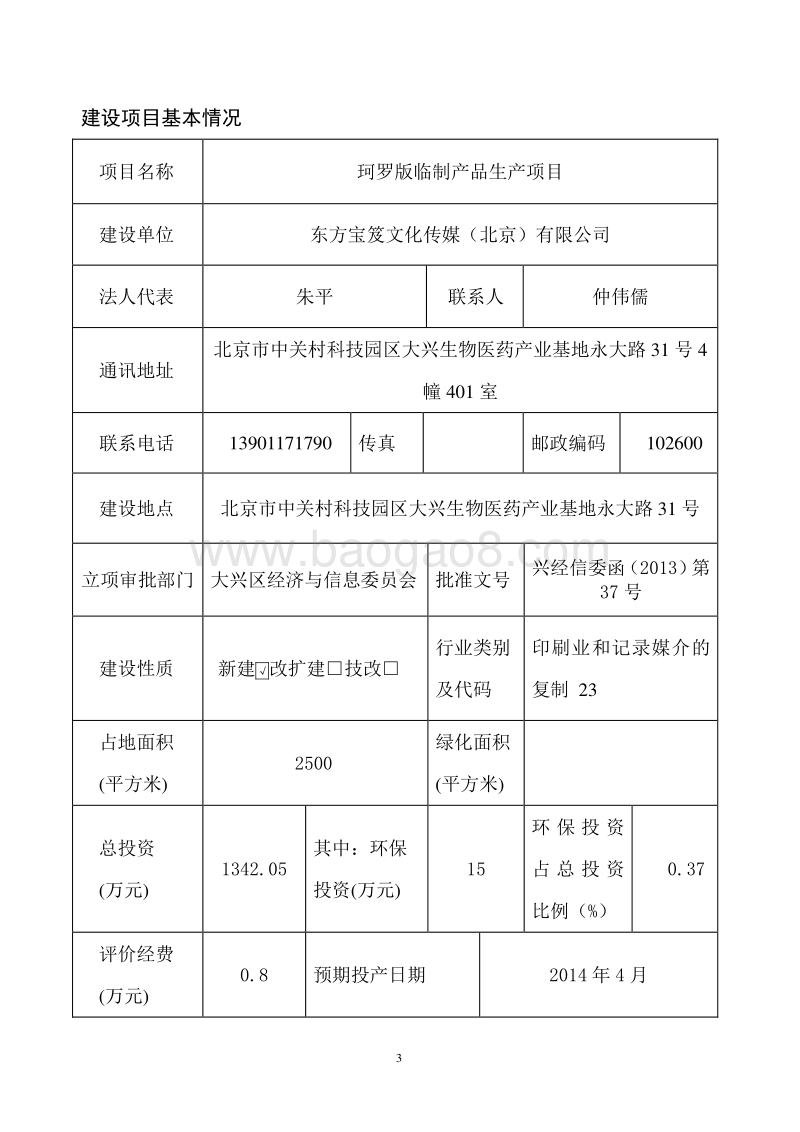

1 建设项目环境影响报告表 （试行） 项目名称 : 珂罗版临制产品生产项目 建设单位 (盖章 ): 东方宝笈文化传媒（北京） 有限公司 编制日期 2013 年 6 月 25 日 国家环境保护总局制 1 2 3 建设项目基本情况 项目名称 珂罗版临制产品生产项目 建设单位 东方宝笈文化传媒（北京）有限公司 法人代表 朱平 联系人 仲 伟儒 通讯地址 北京市 中关村科技园区大兴生物医药产业基地永大路 31 号 4幢 401 室 联系电话 13901171790 传真 邮政编码 102600 建设地点 北京市中关村科技园区大兴生物医药产业基地永大路 31 号 立项审批部门 大兴区经济与信息委员会 批准文号 兴经信委函（ 2013）第37 号 建设性质 新建 改扩建 技改 行业类别 及代码 印刷业和记录媒介的复制 23 占地面积 (平方米 ) 2500 绿化面积 (平方米 ) 总投资 (万元 ) 1342.05 其中：环保 投资 (万元 ) 15 环保 投资占总投资比例 （ %） 0.37 评价经费 (万元 ) 0.8 预期投产日期 2014 年 4 月 4 工程内容及规模： 1、项目由来 珂罗版印刷， 是 以玻璃板为版基，按原稿层次制成明胶硬化的图文，由明胶硬化的绉纹吸收油墨，未硬化部分通过润湿排斥油墨进行印刷。 珂罗版 临制是平版印刷的一种，多用于古代藏画、书法、碑拓、玺印等数量不多的复制。采用珂罗版 临制 的成本比较高，它的特点在于：浓淡层次不是靠网点或者墨层的深浅，而是靠版面胶膜的曝光硬化程度来表现的，油墨附着程度与之成正比，类似胶片银盐曝光机 理，这样原书画作品的精髓之处可完整地再现出来。在古画复制中，画是以色彩和层次来体现的。多数的印刷版种是以网点来表现色彩与层次的，而珂罗版 临制 则不然，它的色彩与层次是依赖感光片的密度和梯节来完成的，也就是说古老的珂罗版复印工艺，是其它版种无法代替的，它的复制效果，欣赏价值和商品价值都高于其它印刷品。采用珂罗版方法复制的字画已成为人民生活中一种品味极高的艺术和收藏品。 东方宝笈文化传播（北京）有限公司是一家专业从事珂罗版复制的专业公司，拥有专业设备及专业技术团队。珂罗版源于德国，于清朝末年由国外传入中国，并在中 国得以发展，适合中国市场的需要。这种古老的手工工艺技术之所以在中国得以保存并发展是其它复制手段无法替代的。第一，在复制书画过程中，它可以做到无网点、连续调、层次清晰。第二，它用的墨为矿物质墨，可保纸在墨在不褪色。第三，它载体广泛，可在宣纸、丝绢等不同载体上仿制。珂罗版 临制 产品市场需求巨大， 为此， 东方宝笈文化传播（北京）有限公司 租用 北京市中关村科技园区大兴生物医药产业基地永大路 31 号部分房屋，从事珂罗版临制产品生产项目 。 根据中华人民共和国环境保护法、建设项目环境保护管理条例 (国务院令第 253 号 )及国 家环保部建设项目环境保护分类管理办法，该项目 属于“ N 轻工”中“ 20 印刷，文教、体育用品制造，磁材料制品 -其他”项， 5 需要编制环境影响报告表， 受建设单位的委托， 中晟环保科技开发投资有限公司 根据国家和北京市的有关环境影响评价工作的技术要求，结合工程和项目所在地的特点，编制了该环境影响报告表，报送 大兴 环 区 保局审批。 2、项目概况 2.1 地理位置及周边关系 东方宝笈文化传媒（北京）有限公司 珂罗版临制产品生产项目 位于 北京市中关村科技园区大兴生物医药产业基地永大路 31 号 ， 北京华玉电子有限公司院内。 北 纬 394023.58N ； 东经 1161827.13E。 东 方宝笈文化传媒（北京）有限公司珂罗版临制产品生产项目 租用 北京华玉电子有限公司 2 号 楼一层部分及 5 号楼四 层面积。 北京华玉电子有限公司 东侧为贝克特太平洋机械电子公司 绿地及生产车间 ；南侧为永大路；西侧为 829公交修理厂及北京电器有限公司；北侧为北京梦狐服饰 科技开发有限责任公司绿地。 项目 车间生产 东侧为 贝克特太平洋机械电子公司 及京都玉柴贸易公司 ，南侧为 北京华玉电子有限公司 办公楼，西侧为 829 公交修理厂车间，北侧为院内绿地；展室及库房的东侧为院内绿地，南侧为 829 公交修理厂车间，西侧为北京电器有限公司，北侧为院内房屋。 建设项目地理位置示意图”、“图 2 建设项目周边环境示意图”。 2.2 建设规模 1、 项目租用建筑有两部分， 其中 2 号楼一层部分面积为生产车间，面积1000 平方米 ； 5 号楼四层 为 库房及展室 ，面积 1500 平方米。 2、总投资 1342.05 万元，全部由建设单位自行筹措。 3、劳动定员：员工 25 人。 4、工作制度： 09:00-17:00，全年生产 300 天。 5、经营内容： 从事 珂罗版临制产品生产 。项目建成后，年生产珂罗版临 6 制产品 5000 件。 图 1 建设项目地理位置图 图 2（ 1） 建设项目周边关系 卫星 图 7 1# 办公楼2# 车间5# 车间3# 车间4# 办公楼门卫829 公交修理厂北京电器有限公司北京梦狐服饰科技开发有限责任公司京都玉柴贸易有限公司贝克特太平洋机械电子公司北建设项目北京华玉电子有限公司绿地库房及产品展示区生产区永 大 路图 2（ 2） 建设项目周边关系 示意 图 晒版区北印刷车间卫生间照相室修片室原料库房图 3（ 1） 建设 项目 生产 车间平面布置示意图 8 北成品库房展示区图 3（ 2） 建设项目二层车间平面布置示意图 2.3 原材料 主 要原材 料清单见下表： 主要原材料清单 编号 原材料名称 年消耗量 备注 1 专用宣纸 1 万张 外购 2 环保 型珂罗版印刷专 用油 墨 100kg 日本 3 玻璃 5000 块 外购 2.4 主要设备 本项目主要设备清单见下表： 生产设备一栏表 序号 名 称 规格型号 数量（套 /台） 1 自动 压平 机 PFS1200A 1 2 电分机 CROSFJELD Magnascan656 1 3 珂罗版印刷机 6 4 书画装裱机 3DZBJ-D 3 5 照相机 ZD-840 1 9 6 照相机 ESKOFOT 707ol 1 7 照相机 COMPANICA 1 8 晒版机 SCREEN P-814-G 1 9 晒版机 SBK-A 1 10 晒版机 LUX FT 1 11 烘干箱 KF-422-E 2 12 电脑 联想 20 合计 39 3、 市政及公用配套设施 建设项目所在地周围的市政设施较为完备，市政条件较好。 1、给排水 本项目 给水 由 基地 市政管网供应 ， 可满足项目用水需求，项目用水主要为员工日常生活用水， 新增 年用量 为 375t/a， 所 排 生活 污水为员工日常生活所产生的生活污水 。所排污水经管道收 集 进入 厂院内原有化粪池内 ， 经厂院内化粪池初步处理后 由 最终进入天堂河污水处理厂 。 2、供电 建设项目用电使用市政电，年 新增 用电量约为 2 105kwh。 3、供暖和降温 建设项目不新建锅炉，夏季制冷采用分体式空调，冬季采暖采用 基地联港供 热厂燃 气 锅炉 供暖。 4、其它 本项目不设食堂及 住宿 ，员工就餐 外购 。 2.7 拟采取的环保措施 项目总投资 1342.05 万元人民币，其中环保投资 15 万元 ， 占总投资的 10 1.11%。 环保投资明细表 序号 环保措施 环保投资额（万元） 1 空气净化系统（活性炭吸附，风机，排气筒） 10 2 地面硬化 2 3 危险废物处置 1 4 设备消声、减振， 车间 吸声降噪 2 本项目有关的原有污染情况及主要环境问题： 项目为新建，无原有污染。 11 建设项目所在地自然环境和社会环境简况 自然环境简况 (地形、地貌、地质、气候、气象、水文、植被、生物多样性等 )： 1.地形地貌 建设项目所处地区位于永定河冲洪积扇平原中下部，属于永定河冲洪积一级阶地低位平原地貌，西北高、东南低，地面标高 44 35 米，地面坡度为 1.1左右，由西北向东南缓缓倾斜，地面平坦。 2.气候与气象特征 建设项目所在地区属于典型的温暖带半湿润半干旱大陆性季风气候，春季气温回升快且少雨多风沙，夏季炎热多雨，秋季天高气爽，冬季寒冷干燥且多风少雪。 多年平均气温 11.7，一月最冷，平均气温为 -5，七月最热，平均气温为 26，极端最高气温为 40.6（ 1961 年 6 月 10 日），极端最地温度为-27。夏季炎热潮湿，相对湿度一般维持在 70% 80%，冬季寒冷干燥，相对湿度只有 5%左右。多年平均降水量 589.8 毫米，四季平均降水比例为春季 8%、夏季 77%、秋季 13%、冬季 2%。大兴区常年主导风向为西南、东北风，夏季以东北风、西南风为主，冬季以北风、西北风为主。全年多风，平均风速为 2.6 米 /秒。大风日多出现在 1 4 月，最大风速 22 米 /秒。 3.水文地质 所在地区地下水埋藏深度为 10 15 米，含水层厚度 20 30 米，渗透性能较好。地下水平均年可开采量约 3.2 亿 m3/a。北京平原主要是由河流冲洪积物堆积形成的山前倾斜平原。平原区地下水为第四系松散层孔隙水，水文地质条件主要受永定河、潮白河、温榆河、河和大石河等冲积洪积作用所控制，含水层特征具有明显的水平分带性：即大致由 西北向东南，其含水层的岩性颗粒由粗变细，含水层次由单一砂卵石层逐渐变成多层砂砾石层、砂层， 12 由潜水区逐渐过渡为潜水一承压水区，透水性及富水性由强变弱，水质由好变差。 4.土壤、植被与生物多样性 该区域为偏碱性土，随着土建活动的大规模展开，使土壤的物理性质受到破坏。植被属温带落叶、阔叶林植被区，天然植被较少，植被类型以人工绿地为主。自然植被的分布受地形、气候及土壤的影响显著，特别是由于坡向和海拔高度的制约和水热条件的影响，使自然植被呈现出有规律的垂直分布及过渡交替的特征。 社会环境简况 (社会经济结构、 教育、文化、文物保护等 )： 1、行政区划 建设项目所在地行政上隶属于北京市大兴区。 大兴区位于北京南郊。永定河东侧。东经 11612 -11643 ，北纬3926 -3950 之间。大兴地处北京市 “ 南部 ” ，全区面积为 1036平方公里，在东南现代制造业发展带上，境内有北京经济技术开发区和北京生物工程与医药产业基地两大国家级产业园区，是我市重要的现代制造业区域 。区政府所在地黄村卫星城距北京天安门直线距离 20公里。行政区划：大兴区辖 14个建制镇， 527个自然村。面积： 1036平方公里。 人口： 2011年末，全区户籍人口 60.1万 人，常住人口 142.9万人。 2、经济结构 2011 年 大兴 区 GDP 主 350.8 亿元，比上年增加 12.5%。 2011 年末 全区户籍人口 60.1 万 人，常住人口 142.9 万人 。 2011 年，大兴区实现农林牧渔业总产值 51.6 亿元，比 2010 年增长 6.9%。 3、教育和文化 大兴区教育事业稳步发展。教育教学坚持以扩大优质教育资源、促进城 13 乡教育均衡、加强干部队伍建设，创造大兴教育特色，狠抓学生素质提升，提高全区教育质量为重点，推动全区教育事业稳步发展。全区共有各类学校195 所，在 校学生 80264 人。 科技创新环境不断优化，企业自主创新能力进一步加强。 2009 年进一步扩大企业技术创新试点范围，建立 10 家区级企业研发中心，建立市级科技研发机构 1 家，开发新产品 110 项；申报市级专利试点示范企业 36 家，培育区级专利试点示范企业 26 家； 2009 年专利申请 2195 项，其中发明专利 870 项，实用新型 985 项，外观设计专利 340 项；专利授权 1004 项，其中发明专利 125 项，实用新型 567 项，外观设计专利 312 项；输出技术成果1104 项，成交额 29.9 亿元；吸纳技术成果 615 项，成交金额 6 亿元。 4、文物保护 大兴区文物古迹共 29 项，其中：市文物保护单位 1 项，区文物保护单位 14 项，共 15 项。上述文物古迹均得到了妥善保护。 根据现场调查的结果，建设项目周边无重点文物保护单位。 5、 道路交通 京开高速公路纵贯全镇南北， 20 多条公交线路镇内设有站台。根据大兴新城规划，未来大兴将建成地铁 4 号线南延、地铁 9 号支线和市域快轨6 号支线三条轨道交通。同时按照快线、普线、支线三级系统进一步完善地面公交线网结构。小城镇建设初具规模。地理位置得天独厚，交通便利，自然环境优越。 大兴生物医药产业基地介绍： 大兴生物 医药产业基地规划面积是 9.63 平方公里，成立于 2002 年 12月， 2006 年 1 月经国务院批准纳入了中关村科技园区， 2006 年 11 月国家发展和改革委员会批复产业基地为北京国家生物产业基地； 2007 年初，产业 14 基地分别被市发改委、市工促局确定为循环经济试点园区和生态工业园区试点。 近年来，大兴区不断加大对医药基地的投入，截至目前，园区已经汇聚了中国药品生物制品检定所、国家动物疫病预防控制中心、国家兽医微生物中心等国家重点研究创新项目和同仁堂制药、以岭药业、民海科技、国药集团、北药集团、中生集团等 70 多家国内外知名企 业，总投资超过 140 亿元。 目前，园区已经初步形成了中药现代化、现代生物制品、研发检测服务等多元化的产业格局，初步形成比较完整的产业链条。以中国药品生物制品检定所、国家兽医微生物中心、国家动物疫病预防控制中心为龙头，形成药品、生物制品检定及技术执法核心区域；以同仁堂集团、康美药业、以岭集团为龙头，形成中药、天然药物核心区域；以四环科宝、协和制药为龙头，形成化学制剂核心区域；以民海生物、康泰药业为龙头，形成疫苗、生物制品核心区域；以麦邦电子医疗设备、国药龙立制药装备为龙头，形成医疗仪器和制药设备核心区域；以中 国医学科学院药物研究所、中国中医科学院、北京市科学技术研究院为龙头，形成药品研发创新核心区域。 15 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 (环境空气、地面水、地下水、声环境、生态环境等 ) 根据资料和现场调查，项目所在区域环境质量现状如下： 1.大气环境质量状况 根据 北京市环保局 编制的 2011 年北京市环境状况公报 ， 2011 年 北京市空气质量进一步改善，二级及好于二级的天数累计达 286 天，占全年总天数的78.4%，二氧化硫、二氧化氮和可吸入颗粒物年平均浓度较上年均全面下降， 降幅分别为 12.5%、 3.5%、 5.8%。 本项目地处 北京市 大兴区， 2011 年大兴区范围内可吸入颗粒物（ PM10）的年均浓度为 0.132mg/m3、二氧化硫（ SO2）的年均浓度为 0.029mg/m3、二氧化氮（ NO2）的年均浓度为 0.065mg/m3。 根据环境空气质量标准（ GB3095-2012）及修改单中的二级标准， SO2 符合标准限值 ， PM10、 NO2 年均浓度值有所超标 。 2水环境质量现状 (1)地表水 ：本项目所在地位附近地表水为 天堂 河，凤河在水体功能划分上为类，根据北京市环保局公布的 2013 年 4 月河流水质状况， 天堂 河 无 水。 (2)地下水 ： 根据 2010 年北京市环境质量报告书的监测数据显示，建设项目所在区域地下水中 PH 值、氯化物、硫酸盐、硝酸盐氮、高锰酸盐指数、砷化物、氰化物、六价铬等检出含量均符合国家 类标准；总硬度超标；氨氮、挥发酚类、汞未检出。本项目所在地不属于北京市地下水源防护区。 3、声环境质量状况 为 了解 项目 所在地的声环境质量现状，我单位于 2013 年 6 月 26 日对 本 项目 16 周边 的昼 夜 间环境噪声进行了 24 小时的 背景监测。 3.1 监测点的选取 采用点测法完成，监测点的选取应具有代表性，能够 反映项目所在地区的环境噪声现状。 因为本项目厂院周边为企业厂房 及道路。我单位在项目周边 布 设了 7 个 噪声监测 ， 其 布点位置 详 见 下图 。 1# 办公楼2# 车间5# 车间3# 车间4# 办公楼门卫829 公交修理厂北京电器有限公司北京梦狐服饰科技开发有限责任公司京都玉柴贸易有限公司贝克特太平洋机械电子公司北建设项目北京华玉电子有限公司永 大 路绿地噪声监测点图 4 建设项目噪声监测点位图 3.2 监测方法 昼夜监测，监测项目为等效连续 A 声级，对项目周围环境噪声进行了现场监测。测量仪器采用 HS5670 型积分式声级计，按国家规定的噪声监测方法进行监测。 17 3.3 监测结果 根据现场观测和调查分析，监测结果见下表： 项目周边声环境现状监测结果 单位： dB(A) 监测点位 监测点位 置 监测结果 (dB(A) 昼间 夜间 1 项目 生产车间 东侧边界外 1 米 51.1 41.1 2 项目 生产车间 南侧边界外 1 米 52.8 41.2 3 项目 生产车间 西侧边界外 1 米 53.2 42.6 4 项目 生产车间 北侧边界外 1 米 51.3 40.1 5 项目展室及库房所在楼 北 侧 52.8 42.1 6 项目展室及库房所在楼东侧 51.9 41.7 7 项目展室及库房所在楼南侧 52.6 41.9 评价标准 (dB(A) 65 55 3.4 噪声环境现状分析 从上述监测数据可知，项目所在地 周边声环境现状质量较好，各点监测值均满足 声 环境 质量 标准 （ GB3096-2008）中的“ 3 类标准” 。 主要环境保护目标 (列出名单及保护级别 )： 通过现场调查，建设项目位于中关村科技园大兴生物工程与医药产业基地内，周边无居民住宅、重点文物及珍贵动植物等重点环境保护目标。 本项目所在地不属于地下水源防护区及保护区范围。 本项目要做到废水、噪声的达标排放，固体废物按国家及北京市相关规定合理处置。 18 评价适用标准 环 境 质 量 标 准 1.环境空气质量标准 执行环境空气质 量标准（ GB3095-2012）中二级标准的浓度限值，其限值见下表。 环境空气质量二级标准（摘录） 单位： g/m3 项目 SO2 NO2 PM10 PM2.5 TSP CO 1 小时平均 500 200 10 日平均 150 80 150 75 300 4 年均值 60 40 70 35 200 2.地表水 环境质量标准 按照北京市水体功能划分和水质分类，天堂河属于类水体，执行国家地表水环境质量标准（ GB3838-2002）中的类标准，其目标值见下表： 地表水环境质量标准摘录 单位： mg/L(pH 除外 ) 项目 pH CODCr BOD5 总磷 总氮 氨氮 石油类 标准值 6 9 40 10 0.4 2.0 2.0 1.0 3.地下水环境质量标准 执行地下水环境质量标准（ GB/T14848-1993）中类标准，其标准限值见下表： 地下水环境质量标准 单位： mg/L 项 目 （ 类）标 准 项 目 （ 类） 标准 pH 值 6.58.5 挥发酚类 0.002 总硬度 450 氰化物 0.05 溶解性总固体 1000 六价铬 0.05 硫酸盐 250 砷化物 0.05 氯化物 250 汞 0.001 硝酸盐氮 20 氟化物 1.0 亚硝酸盐氮 0.02 氨 氮 0.2 19 高锰酸盐指数 3.0 细菌总数（个 /mL） 100 大肠菌群（个 /毫升） 3.0 4.声环境质量标准 建设项目位于 中关村科技园大兴生物工程与医药产业基地 内，根据北京市及大兴区环境噪声功能区划分，项目厂界噪声执行国家 声 环境 质量标准 （ GB3096-2008）中的“ 3 类”标准。标准限值见下表： 环境噪声标准 等效声级： dB(A) 类别 适用区域 限值 昼 夜 3 以工业生产、仓储物流为主要功能，需要防止 工业噪声对周围环境产生严重影响到区域 65 55 污 染 物 排 放 标 1、 大气污染物排放标准 营运期生产车间 废气主要 为非甲烷总烃类 有机废气，废气 排放执行北京市大气污染物综合 排放标准（ DBl1/501 2007） 表 1 及表 2 中“时段”的相关规定，标准部分限值见 下 表。 大气污染物综合排放标准部分 限值 污染物 最高允许 排放浓度 (mg/m3) 排气筒 高度 (m) 最高允许排放速率 (kg/h) 无组织排放监控浓度限值 (mg/m3) 非甲烷总烃 50 15 6.3 2.0 注：排气筒低于 15m 时，污染物最高允许排放浓度以无组织排放浓度的 5 倍计。 2、水污染物排放标准 建设项目无生产废水，排水为员工生活污水。 因为项目地处中关村科技园大兴生物工程与医药产业基地， 产生的 污水通过市政管网排入 天堂河 污水处理厂，排水水质执行北京市水污染物排放标准 (DB11/307 -2013)中“排入公共污水处理系统”的水污染物排 20 准 放限值。 水污染物排放标准 (DB11/307-2013)(摘录 ) 污染物名称 pH (无量纲 ) CODCr （ mg/L） BOD5 （ mg/L） SS （ mg/L） NH3-N （ mg/L） 标准 限值 6.5 9 500 300 400 45 3、噪声排放标准 噪声 排放 执行国家 工业企业厂界环境噪声排放标准 （ GB 12348-2008）中的 3 类区 标准，标准限值见下表。 工业企业厂界环境噪声排放标准（摘录） 单位： dB(A) 厂界外声环境功能区 类别 适用区域 限值 昼 夜 3 以工业生产、仓储物流为主要功能，需要防 止工业噪声对环境产生严重影响到区域 65 55 4、固体废物标准 建设项目固废执行 1995年 10月 30日第八届全国人民代表大会第十六次会议通过， 2004 年 12 月 29 日第十届全国人民代表大会常务委员会第十三次会议修订的中华人民共和国固体废物污染环境防治法中有关规定。 生产固废排放执行一般工业固体废物贮存、处置场污染控制标 准(GB18599-2001)中的相关规定 。危险废物执行危险废物贮存污染控制标准（ GB18597-2001）的有关规定。 21 总 量 控 制 指标 我国 “ 十 二 五 ” 期间对二氧化硫、化学需氧量 、氨氮、氮氧化物 实行排放总量控制。 本项目无 二氧化硫、 氮氧化物排放；生活污水经院内化粪池初步处理后通过管网达标排入天堂河污水处理厂，无 化学需氧量 、氨氮 总量控制指标。 根据北京市人民政府办公厅关于分解实施清洁空气行动计划（ 2012年大气污染控制措施）任务的通知及北京市环境保护局关于印发建设项目主要污染物总 量控制管理有关规定的通知（京环发 2012143 号）的规定“严格建设项目总量指标管理，实行污染物排放减量替代，通过以新带老，实现增产减污、总量减少。其中石化、化工、电子、汽车制造、家具制造和印刷等工业项目新增大气污染物排放量实行现役源 2 倍削减量替代，并对石化、水泥等重点行业实行行业内 2 倍削减量替代。” 为应对本次东方宝笈文化传媒（北京）有限公司珂罗版临制产品生产项目中非甲烷总烃类气体的增量， 北京 华玉电子 有限公司 对废气处理措施进行了升级，更换了两套活性炭处理设施，替换已运行多年且处理效率不高的废气处理设施 。 经过环保设施的更新，项目年减排大气污染物 (VOCs) 0.146t/a，其中苯： 0.058 t/a，甲苯及二甲苯 0.052t/a，非甲烷总烃 0.036 t/a。本项目建成后，排放的 非甲烷总烃 0.0048kg/a。 北京 华玉电子 有限公 司非甲烷总烃减量可用于本项目非甲烷总烃类气体的增量。本项目 的有机废气排放量能够满足 北京 华玉电子 有限公 司 2 倍削减量的总量控制的要求。 22 建设项目工程分析 工艺流程简述 (图示 )： 项目主要从事 珂罗版临制产品生产 ， 其工艺流程及产污环节如下图所示： 生产 工艺流程及 排污节点 示意图 工艺流程说明： 照相： 对要印刷的字画 原稿 先 进行先照相， 由于字画稿中浅灰色调与亮调或底色反差小，使用镜头光圈不要过大 ， F32 光圈比较适宜，拍照底片密度值控制在 0.20.4 为最佳。 手工修片： 拍摄的照片送至专业的冲洗店冲洗， 经过照相所形成的底片，如密度值没有达到要求或出现底片局部密度值不够，这就要依赖修版对底片进照相 印刷 纸 张 人工修片 油墨异味、噪声、固废 废显 、定 影液 包 装 检 验 固废 (废油墨桶 ) 油 墨 晒版 固废 成品入库 固废（ 手工 裁切） 23 行补救。 修版是通过保留基本色调，修去相反色调与近似色调为目的的修补 。 晒 版： 制 版是印刷 的前期工程， 所用的版 为 玻璃 板 。 在涂布感光液时一定要保证均匀地涂布在 玻璃 印版上，再进行烘干。温度控制在 60 左右，烘干时间应在 40 min，要使感光胶彻底干透，方可 使用。 印刷： 当印版制好后，要在印刷台放上浸湿的报纸，要平整，不要有空气或水泡，使印版能平衡地放入机台。 根据客户的印刷要求，将纸张放入印刷机一侧，注入油墨，开始试印刷和印刷。印刷时，纸张的传递由气动真空吸纸部分将纸张吸附，一吸一放，纸张经过油墨 印刷图文、文字等 。在此过程中产生的污染主要是油墨释放挥发出来的 少量非甲烷总烃 废气 ， 项目使用 水溶性清洗剂擦拭 印刷机上 油墨 。 检测入库 ： 印刷 好的产品经检测合格后 包装 入库存放。 珂罗版印刷专用 油墨 介绍 珂罗版印刷专用 油墨 系采用快干 (固 )型连结料和软树脂等抗水性强的油料、易分散软结构颜料等制成的稍稠而短、黏性小而流动性好的油墨，用在采用玻璃板法、直接平印印刷的珂罗版印刷机上，用于印刷某些仿古、艺术水平较高之艺术品以及复制古代字画等美术作品。 工序照片： 24 照相 人工修片 25 晒版 产品展示厅 26 主要污染工序： 根据本项目的性质和特点，运营期主要污染源及污染因子识别见下表 。 主 要污染源及污染因子识别表 污染物 污染物来源 主要污染因子 废气 生产车间 非甲烷总烃 废水 生活污水 CODCr、 BOD5、 SS、 NH3-N 噪声 生产设备噪声 LeqdB(A) 固体 废物 员工 生活垃圾 车间 一般固废： 废包装物、 剪裁下来的废纸边角料和残次印刷品 等 危险废物： 废墨桶、废定影液、显影液、废弃擦拭布等 1、大气污染 建设项目冬季采暖由园区集中供暖， 不新建 供暖 锅炉 ， 无 燃烧烟气排放。 建设项目 大气污染物主要 印刷工艺 过程中 油墨挥发的有机废气，其主要成份为非甲烷总烃 。 参考监测所得数据可知，印刷机在正常运行时排放的 非甲烷总烃为 4.05.0mg/m3。 2、水污染 建设项目无设备清洗废水，排放废水为员工洗手、冲厕的生活污水。 水污染物主要为 CODCr、 BOD5、 SS、 NH3-N。 新增 项 目用水量 375t/a。排水量按照用水量 80%计算，总排水量 约 为 300t/a。 3、固体废物 建设项目所产生的固体废物 主要包括生产 固废 和生活垃圾。 生产 固废 包括一般 固废 和危险 固废。 一般 固废主要为 废 包装物、 废 纸 边角料和残次印刷品 等 ， 年产量 约 0.2t/a； 危险 固废主要为 废 墨桶、 废 定影液、 显 27 影液 、 废弃 擦拭布等， 年产量 约 0.8t/a。 项目 有员工 25 名，生活垃圾以每人每天 0.5kg/d 计 ， 则产生垃圾量12.5kg/d， 3.75t/a。 4、噪声 建设项目 的噪声污染主要来自 生产设备噪声，约 65 75dB(A)。 28 项目主要污染物产生及预计排放情况 内容 类型 排放源 (编号 ) 污染物名称 处理前产生浓度 及产生量 (单位 ) 排放浓度及排 放量 (单位 ) 大 气 污 染 物 车间 非甲烷总烃 5mg/m3， 0.0048t/h 0.5mg/m3， 0.0048t/h 水 污 染 物 生活污水 CODcr BOD5 SS NH3-N 250mg/l， 0.075t/a 150mg/l， 0.045t/a 200mg/l， 0.06t/a 15mg/l， 0.0045t/a 200mg/l， 0.06t/a 120mg/l， 0.036t/a 100mg/l， 0.03t/a 10mg/l， 0.003t/a 固 体 废 物 员工 生活垃圾 3.75t/a 3.75t/a 生产 废纸边脚料 0.2t/a 0.2t/a 危险废物 0.8t/a 0.8t/a 噪 声 营运期噪声源 主要来自 生产设备噪声，约 65 75dB(A)。 其 它 无 主要生态影响 (不够时可附另页 ) 项目利用 现有部分厂房进行生产，无生态方面的影响。 29 环境影响分析 施工期环境影响简要分析： 新增项目利用现有厂房进行生产经营，无建筑施工，仅有设备安装施工，又均在室内 ， 因此拟建项目短暂的施工期给周边环境带来的不利影响不明显。 营运期环境影响分析： 图 5 建设项目 生产车间 污染物排放点示意图 一、大气环境影响分析 建设项目主要大气污染物为生产过程中挥发的 油墨废气 。 项目从事其它 印刷品印刷 ，所用 印刷原 料为 珂罗版印刷专用油墨， 珂罗版印刷专用 油墨 系采用快干 (固 )型连结料和软树脂等抗水性强的油料、易分散软结构颜料等制成的稍稠而短、黏性小而流动性好的油墨 ， 全部 为符合环保要求的 低挥 30 发 水性油墨 ， 印刷时，以甘油或猪油作为湿润剂，因此在生产过程中无苯系物产生，仅产生少量的非甲烷总烃类气体 。 参考检 测所得数据可知，印刷机在正常运行时排放的非甲烷总烃为 4.05.0mg/m3。 （检测报告见附件）。 非甲烷烃 (NMHC)通常是指除甲烷以外的所有可挥发的碳氢化合物 (其中主要是 C2 C8)，又称非甲烷总烃。大气 中的非甲烷烃超过一定浓度，除直接对人体健康有害外，在一定条件下经日光照射还能产生光化学烟雾，对环境和人类造成危害。 对有机废气的净化方法有多种，主要分为：吸附法、冷凝法、直接燃烧法、催化燃烧法等，以上几种方法对有机物的去除率均高。 本项目采用活性炭吸附法治理产生的非甲烷总烃废气。活性炭吸附主要是进行物理吸附，饱和后需要更换活性炭颗粒，饱和的活性炭颗粒要进行脱附。吸附法能有效吸收浓度很低的有害物质，净化效率高，设备简单，操作方便。 建设项目在印刷车间设备上方设置集气罩，废气由风机引至车间顶部经活性炭吸附装置净 化后由排放口排放，风机风量 6000m3/h。排放口高度不低于 15m。净化效率大于 90。 其产生与排放废气浓度见下表。 印刷废气排放情况 污染物名称 产生浓度 mg/m3 产生量 kg/h 排放浓度 mg/m3 排放速率 kg/h 排放量 t/a 非甲烷总烃 5.0 0.02 0.50 0.002 0.0048 根据上述分析可知，建设项目所排废气的浓度及排放速率均 符合北京市大气污染物综合排放标准 （ DB11/501-2007） 中的 “ 表 2 排气筒 VOCs 排放浓度与总量排放限值中时段”印刷 行业规定标准要求 ， 达标排放。 二、水污染影响分析 （ 1）地表水 本项目生产过程中无用水环节及工艺，故无生产废水排放。 本项目所产生 31 及排放的废水主要是员工日常生活时产生的生活污水， 主要水污染物为CODCr、 BOD5、 SS 和 NH3-N。本项目 有 员工 25 人，生活用水年产生量约为 375t/a，排水量按用水量的 80计算，则 生活污水排放量约为 300t/a， 污水通过污水管道排入防渗化粪池，经防渗化粪池初步处理后 经管网排放至天堂河 污水处理厂 ，不直接排放至地表。本项目所排的生活污水中各污染物浓度及排放量见下表。 废水中各污染 物预测排量 污染物名称 CODCr BOD5 SS NH3-N 产生浓度（ mg/L） 250 150 200 15 排放浓度（ mg/L） 200 120 100 10 产生量（ t/a） 0.075 0.045 0.06 0.0045 排放量（ t/a） 0.06 0.036 0.03 0.003 本项目产生废水为生活污水，水质较简单，经化粪池预处理后完全可被污水管网接纳 ， 对市政污水管网和 天堂河 污水处理厂负荷很小。 各污染物排放浓度均符合北京市水污染物排 放标准 (DB11/307 -2013)中 “排入公共污水处理系统”的水污染物排放限值的要求， 对周边环境影响较小。 （ 2）地下水 项目处于黄村饮用水源地下水防护区和补给区范围之外，根据勘察资料，该地区地下水流向为西北流向东南，项目位置处在黄村（大兴第二水厂）水源保护区和补给区的下游，且第二水厂以开采基岩为主，因此项目内污水管网渗漏对大兴黄村第二水厂构成直接污染威胁的影响很小。 项目建成后，无生产废水排放，生活排放废水为员工洗手、冲厕的生活污水，排水水质 符合 北京市水污染物排放标准 (DB11/307 -2013)中“排入公共污水处理系统”的水污染物排 放限值的要求， 为防止污水渗漏污染地下水，本项目的化粪池、厕所及各种管道等须进行防渗漏处理。 本项目要注意生产性固废及时回收与处理，生活垃圾设置密封垃圾箱，均不在露天堆放，并及时外运处理，以减少对地下水环境造成的影响。 32 三、 固体废物污染源及影响分析 建设项目所产生的 固体废物 主要包括生产 固废 和生活垃圾。 生产 固废 包括一般 固废 和危险 固废。一般固废主要为 废包装物、废纸 边 脚 料和残次印刷品 等 ，约 0.2t/a， 外售 给废旧物质回收单位进行资源再利用 ； 危险固废主要为定影液、显影液 、 油 墨桶、废弃擦拭布和 饱和 活性炭等，约 0.8t/a，委托北京金隅红树林环保技术有限责任公司进行安全处置。 生活垃圾 为 员工日常生活 中产生 ，合计 3.75t/a，经分类收集后，交市政环卫部门统一收集消纳处置， 日产日清 。 本项目产生的固体废物 不直接排
