XX河道治理工程环境影响评价报告表.doc

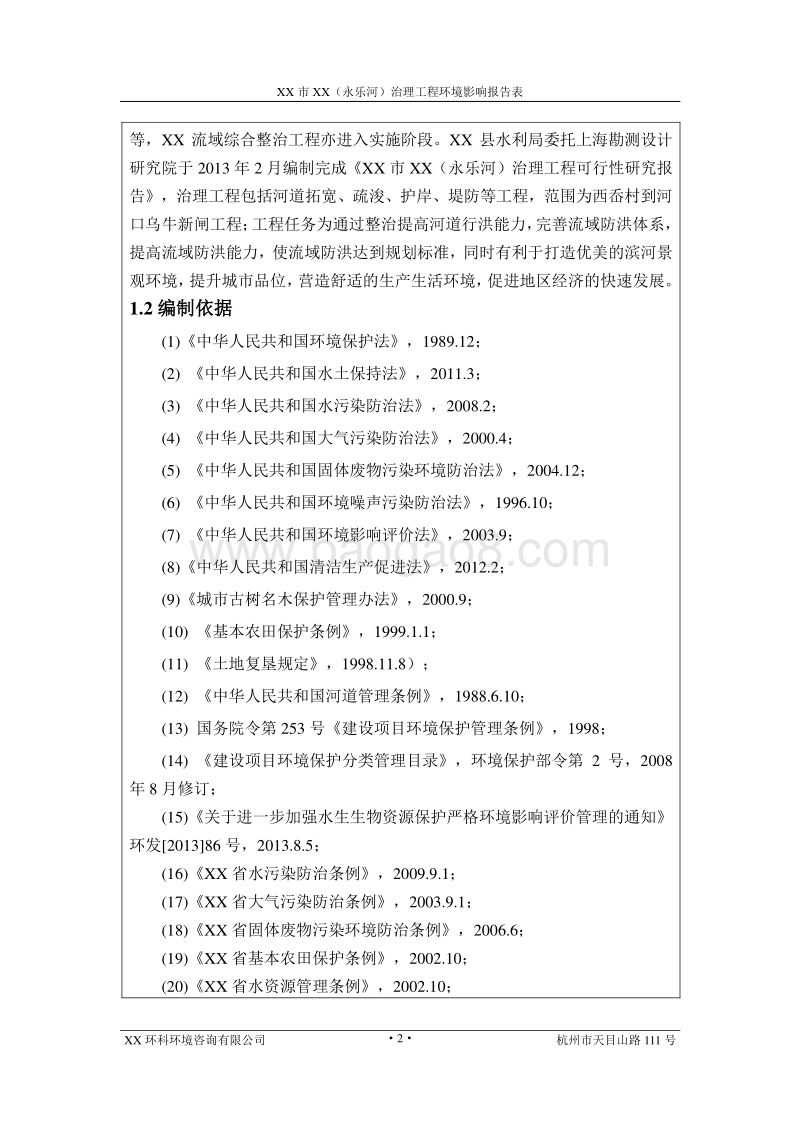

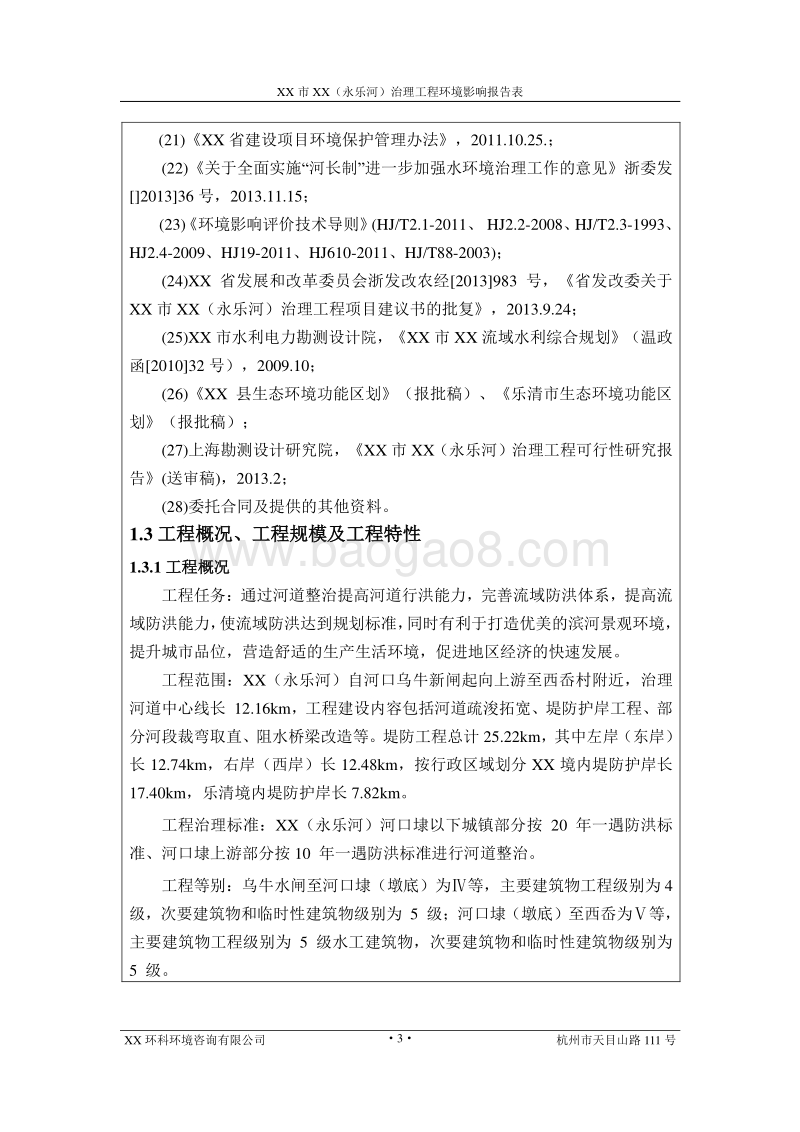

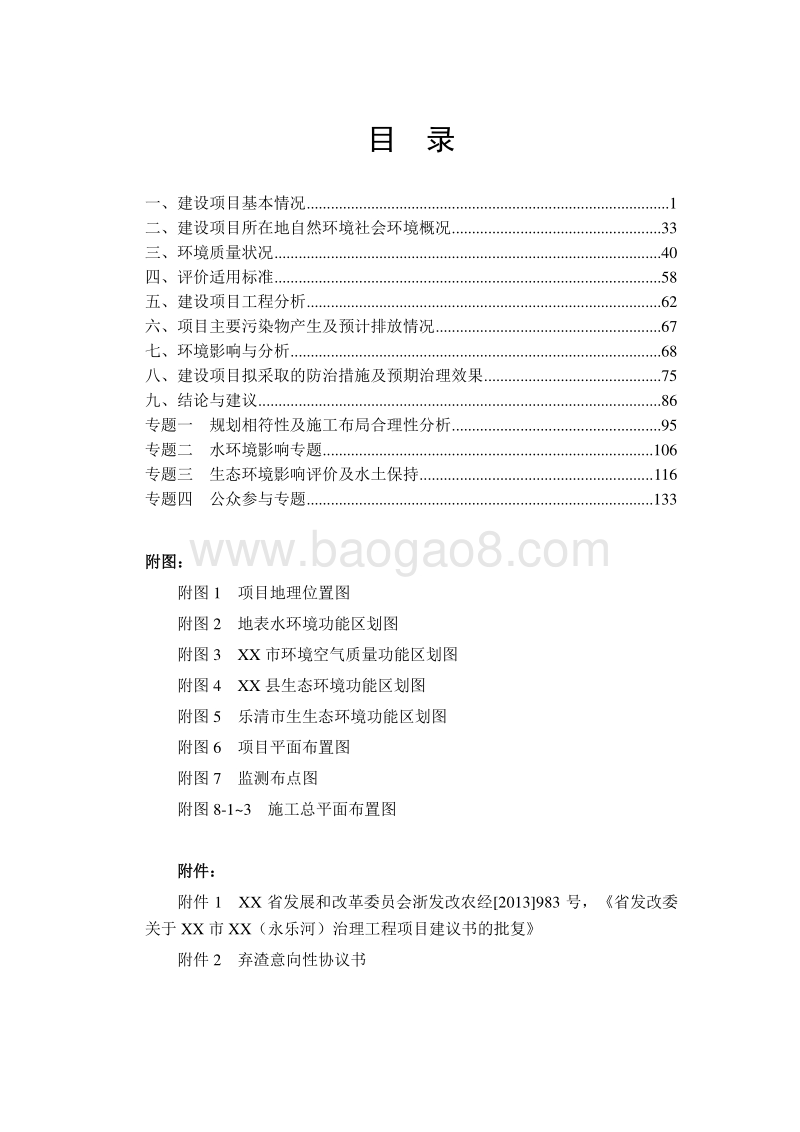

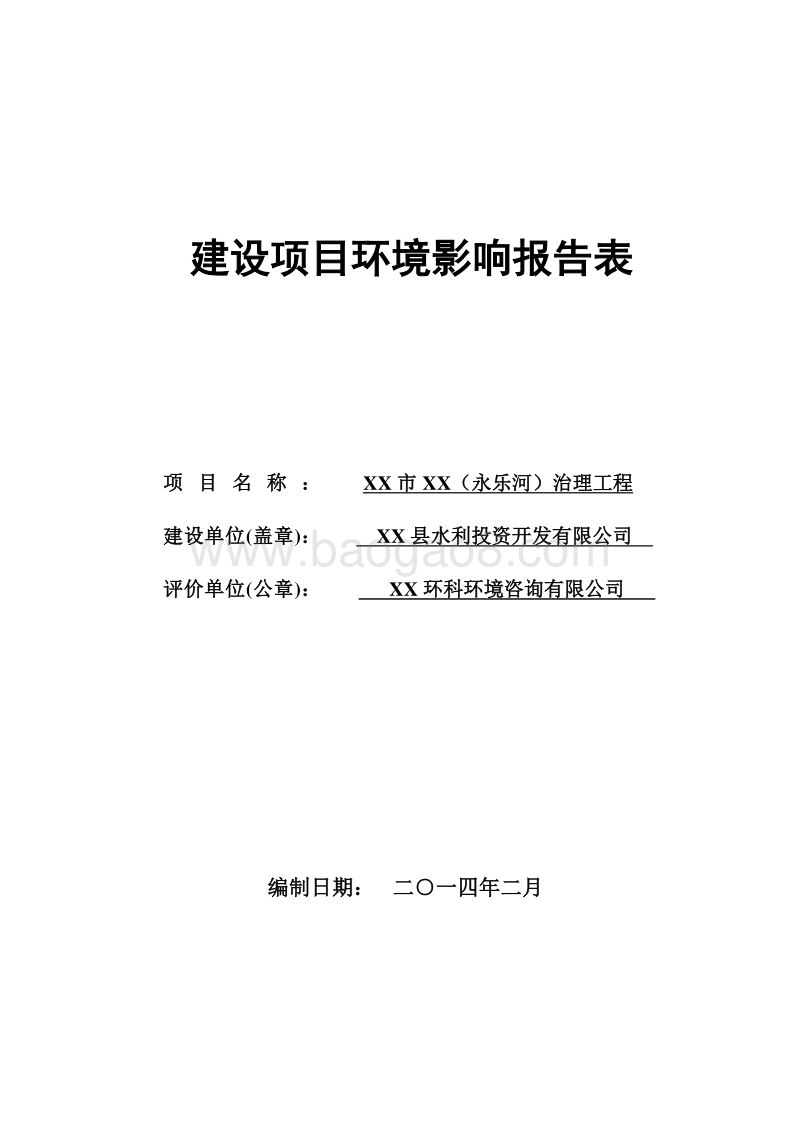

建设项目环境影响报告表 项 目 名 称 ： XX 市 XX（永乐河）治理工程 建设单位 (盖章 )： XX 县水利 投资开发有限公司 评价单位 (公章 )： XX 环科环境咨询有限公司 编制日期： 二 一 四 年 二 月 目 录 一、建设项目基本情况 .1 二、建设项目所在地自然环境社会环境概况 .33 三、环境质量状况 .40 四、评价适用标准 .58 五、建设项目工程分析 .62 六、项目主要污染物产生及预计排放情况 .67 七、环境影响与分析 .68 八、建设项目拟采取的防治措施及 预期治理效果 .75 九、结论与建议 .86 专题一 规划相符性及施工布局合理性分析 .95 专题二 水环境影响专题 .106 专题三 生态环境影响评价及水土保持 . 116 专题四 公众参与专题 .133 附图 ： 附图 1 项目地理位置图 附图 2 地表水环境功能区划图 附图 3 XX 市环境空气质量功能区划图 附图 4 XX 县生态环境功能区划图 附图 5 乐清市生生态环境功能区划图 附图 6 项目平面布置图 附图 7 监测布点图 附图 8-13 施工总平面布置图 附件 ： 附件 1 XX 省发展和改革委员会浙发改农经 2013983 号，省发改委关于 XX 市 XX（永乐河）治理工程项目建议书的批复 附件 2 弃渣意向性协议书 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 1 一、建设项目基本情况 项目名称 XX 市 XX（永乐河）治理 工程 建设单位 XX 县 水利 投资开发有限公司 法人代表 蒋小浦 联系人 徐志武 通讯地址 XX 县上塘 XX 县实验中学内 联系电话 0577-57756825 传真 / 邮政编码 325100 建设地点 XXXX 县、乐清市， XX（永乐河）西岙村至河口乌牛新闸段 立项审批部门 XX 省 发展和改革委员会 批准文号 浙发改农经 2013983 号 建设性质 新建 行业类别 及代码 N7910 防洪管理 占地 面积 (平方米 ) 1075834 绿化面积 (平方米 ) 总投资 (万元 ) 72274 其中：环保 投资 (万元 ) 101.8 环保投资占总投资比例 0.14% 评价经费 (万元 ) / 预期投产日期 2017 年 11 月 1.1、项目由来 XX 流域位于 XX 省 XX 市北部，流域面积 86.0km2。流域内干流为 XX(永乐河 )，属瓯江下游左岸一小支流，发源于 XX 和乐清两县市交界，分水岭最高峰为方岩尖，主峰海拔 810.4m， 河道全长 19.5km，河道平均比降 9.32 。XX 流域水利基础设施建设较薄弱，河道淤积严重，阻水桥梁较多， XX 县乌牛镇下游段沿溪修建了堤防，但其防洪能力与当地的社会经济发展不协调，水资源的开发利用程度较低。 为适应 XX 流域社会经济发展， XX 县、乐清市两县市委托 XX 市水利电力勘测设计院于 2009 年 10 月完成了 XX 市 XX 流域水利综合规划 ， XX市人民政府温政函 201032 号文予以批复。该规划是 指导流域综合治理和水资源综合开发利用，综合规划中关于 XX 流域防洪规划工程措施包括干流 XX（永乐河）河道拓宽整治、改建阻水桥梁、支流河道整治、孔宅段河道裁弯取直、乌牛水闸改扩建、瓯江防洪堤加固、保留农田低地及清碍绿化。 目前部分防洪工程如乌牛水闸已经开工建设、印屿大桥已按规划标准新建XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 2 等， XX 流域综合整治工程亦进入实施阶段。 XX 县水利局委托上海勘测设计研究院于 2013 年 2 月编制完成 XX 市 XX（永乐河）治理工程可行性研究报告，治理工 程包括河道拓宽、疏浚、护岸、堤防等工程，范围为西岙村到河口乌牛新闸工程 ；工程任务为通过整治提高河道行洪能力，完善流域防洪体系，提高流域防洪能力，使流域防洪达到规划标准，同时有利于打造优美的滨河景观环境，提升城市品位，营造舒适的生产生活环境，促进地区经济的快速发展。 1.2 编制依据 (1)中华人民共和国环境保护法 ， 1989.12； (2) 中华人民共和国水土保持法 ， 2011.3； (3) 中华人民共和国水污染防治法 ， 2008.2； (4) 中华人民共和国大气污染防治法 ， 2000.4； (5) 中华人民共和国固体废物污染环境防治法 ， 2004.12； (6) 中华人民共和国环境噪声污染防治法 ， 1996.10； (7) 中华人民共和国环境影响评价法 ， 2003.9； (8)中华人民共和国清洁生产促进法 ， 2012.2； (9)城市古树名木保护管理办法 ， 2000.9； (10) 基本农田保护条例 ， 1999.1.1； (11) 土地复垦规定 ， 1998.11.8）； (12) 中华人民共和国河道管理条例 ， 1988.6.10； (13) 国务院令第 253 号建设项目环境保护管理条例 ， 1998； (14) 建设项目环境保护分类管理目录，环境保护部令第 2 号， 2008年 8 月修订； (15)关于进一步加强水生生物资源保护严格环境影响评价管理的通知环发 201386 号， 2013.8.5； (16) XX 省水污染防治条例 ， 2009.9.1； (17) XX 省大气污染防治条例 ， 2003.9.1； (18) XX 省固体废物污染环境防治条例 ， 2006.6； (19) XX 省基本农田保护条例 ， 2002.10； (20) XX 省水资源管理条例 ， 2002.10； XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 3 (21) XX 省建设项 目环境保护管理办法 ， 2011.10.25.； (22)关于全面实施 “河长制 ”进一步加强水环境治理工作的意见浙委发201336 号， 2013.11.15； (23)环境影响评价技术导则 (HJ/T2.1-2011、 HJ2.2-2008、 HJ/T2.3-1993、 HJ2.4-2009、 HJ19-2011、 HJ610-2011、 HJ/T88-2003)； (24)XX 省发展和改革委员会浙发改农经 2013983 号 ，省发改委关于XX 市 XX（永乐河）治理工程项目建议书的批复， 2013.9.24； (25)XX 市水利电力勘测设计院， XX 市 XX 流域水利综合规划（温政函 201032 号）， 2009.10； (26) XX 县生态环境功能区划（报批稿）、乐清市生态环境功能区划（报批稿）； (27)上海勘测设计研究院， XX 市 XX（永乐河）治理工程可行性研究报告 (送审稿 )， 2013.2； (28)委托合同 及提供的其他资料 。 1.3 工程 概况 、工程规模 及工程特性 1.3.1 工程概况 工程任务：通过河道整治提高河道行洪能力，完善流域防洪体系，提高流域防洪能力，使流域防洪达到规划标准，同时有利于打造优美 的滨河景观环境，提升城市品位，营造舒适的生产生活环境，促进地区经济的快速发展。 工程范围： XX（永乐河）自河口乌牛新闸起向上游至西岙 村 附近，治理河道中心线长 12.16km，工程建设内容包括河道疏浚拓宽、堤防护岸工程、部分河段裁弯取直、阻水桥梁改造等。堤防工程总计 25.22km，其中左岸 （东岸）长 12.74km， 右岸 （西岸） 长 12.48km，按行政区域划分 XX 境内堤防护岸长17.40km，乐清境内堤防护岸长 7.82km。 工程治理标准： XX（永乐河）河口埭以下城镇部分按 20 年一遇防洪标准、河口埭上游部分 按 10 年一遇防洪标准进行河道整治。 工程等别：乌牛水闸至河口埭（墩底）为 等，主要建筑物工程级别为 4 级，次要建筑物和临时性建筑物级别为 5 级；河口埭（墩底）至西岙为 等，主要建筑物工程级别为 5 级水工建筑物，次要建筑物和临时性建筑物级别为 5 级。 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 4 本工程地震设计烈度为 6 度，不进行抗震计算。本段河道不通航。 1.3.2 工程规模 1、河道堤线 堤线原则：依据水利综合规划，利用现有堤岸，顺应自然走向，对较大弯曲河段进行了裁弯取直；考虑占地、拆迁、跨河建筑物及岸线线型等因素。 桩号 k2+105.57k2+425.09 段：采用右岸拆迁方案，岸线布置为左岸沿现有岸线时行加固，右岸按防洪要求进行拓宽。 其余详见 1.4.1 节。 2、河道断面 河道沿线拟定 23 个典型断面。见表 1.3-1。 表 1.3-1 整治河道断面表 断面名称 断面位置 河道中心桩号范围 河口设计 宽度 (m) 断面一 码道段 k0+000.00k0+310.95 86 89 断面二 国道公路桥及东洋村保留段 k0+310.95k0+587.99 7090 断面三 前池段 k0+587.99k1+282.81 86 断面四 国道公 路桥左岸 后池段及寺庄阳段 房屋集中区 k0+374.58 k1+282.81k1+405.74 k1+702.79k1+934.74 78 断面五 后池段 寺庄阳段 k1+405.74k1+594.19 k1+934.74k2+105.57 86 断面六 永乐禅寺寺庙及 房屋集中段 k2+105.57k2+275.10 70 断面七 永乐禅寺段 k2+275.10k2+495.09 86 断面八 孙宅段 k2+495.09k3+013.15 65 断面九 孙宅段（右岸房屋集中） k3+013.15k3+123.13 60 断面十 高速公路段 k3+123.13k3+630.80 60110 断面十一 高速公路桥保留段 k3+630.80k3+807.56 3449 断面十二 孙宅段 k3+807.56k4+149.80 67 断面十三 横兰桥段 k4+149.80k4+979.28 50 断面十四 石帆段 k4+979.28k5+662.46 50 断面十五 河口埭段（墩底下游） k5+662.46k 6+888.85 45 断面十六 河口埭段（墩底上 游） k 6+888.85k7+506.88 45 断面十七 动车铁路桥保留段 k7+506.88k7+727.95 3448 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 5 断面十八 横屿段 k7+727.95k8+527.77 45 断面十九 埠头下段 k8+527.77k8+931.25 54 断面二十 城田段 k8+931.25k10+347.96 54 断面二十一 水对头段 k10+347.96k11+140.78 40 断面二十二 上叶段 k11+140.78k11+784.39 40 断面二十三 西岙段 k11+784.39k12+157.96 40 3、 桥梁工程 工程沿线共拆除新建桥梁 14 座，拆除桥梁 3 座，拆除改建管线桥 9 座。河道主槽内一般不超过 3 跨，主孔跨径不小于现状桥梁主跨。 河道沿线桥梁建设情况见表 1.3-2，沿线管线桥拟建情况见表 1.3-3。 表 1.3-2 河道沿线桥梁拟建情况 序号 河道中心线 桩号 所在位置 桥梁名称 现状规模 (长m宽 m) 拟建规模 (长 m宽 m) 备注 1 K1+689.71 上祥池小学 寺庄祥桥 383.5 708 拆除新建 2 K2+225.29 永乐禅寺 永乐 新桥 386.5 7010 拆除新建 3 K3+057.09 古塘村 农桥 1 284 606 拆除新建 4 K4+400.21 横兰桥段 农桥 2 325 556 拆除新建 5 K4+894.03 石帆村 农桥 3 232 556 拆除新建 6 K5+975.14 金坑村 农桥 4 201.1 456 拆除新建 7 K7+163.69 河口埭 农桥 5 201.6 556 拆除新建 8 K8+046.46 横屿村 农桥 6 184.8 456 拆除新建 9 K9+117.49 城田 农桥 7 153.5 556 拆除新建 10 K10+120.78 岳田支流 朝阳路桥 253 6512 拆除新建 11 K10+415.88 水对头 人行桥 201 / 拆除 12 K10+547.89 水对头 农桥 8 52 405 拆除新建 13 K11+317.61 塘下 农桥 9 181.2 405 拆除新建 (与农桥 10 合建 ) 14 K11+421.40 塘下 农桥 10 201.4 / 拆除 (与农桥 9 合建 ) 15 K11+610.42 西岙 村 农桥 11 101.0 / 拆除 (与农桥 10 合建 ) 16 K11+674.82 西岙村 农桥 12 263.5 405 拆除新建 (与农桥 11 合建 ) XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 6 17 K12+020.43 西岙村 农桥 13 7.23.5 405 拆除移建至 K11+897.86 表 1.3-3 沿线管线桥及拟建情况 序号 河道中心桩号 所在位置 名称 拆除工程量 拟建规模 跨河宽度 1 K2+640.49 孙宅裁弯取直段 水管 1 根 75m 2 K3+141.73 古塘村 管线桥 1 1 座 70m 3 K3+464.78 高速公路桥 段 管线桥 2 1 座 70m 4 K3+650.49 高速公路桥 段 管线桥 3.4 2 座 90m 5 K4+862.75 横兰桥段 管线桥 5 1 座 70m 6 K6+970.03 河口埭（墩 底） 管线桥 6 1 座 70m 7 K7+745.55 横屿村 管线桥 7 1 座 55m 8 K8+738.72 仁家阳 管线桥 8 1 座 65m 注：管线桥 1-8 为 XX 热电厂输灰管线桥，由于灰渣直接从电厂用于综合利用，输灰管线桥已停止使用 ，水管为 XX 热电厂原水输 水管 。 1.3.3 工程特性 工程主要特性见表 1.3-4。 表 1.3-4 工程特性 一、基本情况 1、项目名称 XX 市 XX（永乐河）治理工程 2、工程性质 河道拓宽疏浚工程，新建 3、建设地点 XX 市 XX 县、乐清市 4、所在流域、水系 XX 流域 5、建设单位 XX 县 水利投资发展有限公司 6、工程等级 等、 等工程 7、设计标准 河口埭以下按 20 年一、河口埭上游部分按 10 年一遇 序号及名称 单位 数量 备注 二、水文 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 7 1、多年平均降水量 mm 1688.2 2、流域面积 km2 86.0 3、常水位 m 2.70 4、设计洪水位（ 5） m 4.36 6.88 按设计河宽设计洪水位 三、主要建筑物 1、河道 河长 km 12.16 其中裁弯取直段共 1345m 河底宽度 m 3486 堤顶度程 m 4.910.65 2、堤防护岸 m 25.22 左岸长 12.74km，右岸长 12.48km 3、桥梁 座 17 其中拆除新建 14 座，拆除 3 座 四、征地 1、工程永久征地 hm2 107.58 其中耕地 hm2 41.29 2、施工临时征地 hm2 74.34 3、拆迁安置 拆迁农村房屋 万 m2 3.26 涉及人口 人 420 XX38 户 222 人 , 乐清 43 户 198 人 涉及工矿企业 家 10 XX4 家，乐清 6 家，合 1.02 万 m2 集体文化教育设施 万 m2 0.80 五、施工 1、土石方工程量 挖方 万 m3 203.79 填方 万 m3 100.29 其中借方 万 m3 44.20 商购 弃方 万 m3 147.70 一般土方、 底泥、 钻渣泥浆 、建筑垃圾 2、所需劳动 力 高峰出工人数 人 /日 1500 平均出工人数 人 /日 1050 3、总工期 月 36 六、经济指标 1、工程部分投资 亿元 4.91 2、总投资 亿元 7.23 注：表中高程采用 85 国家高程基准，下文中同。 1.4 工程总平面布置及主要建筑物设计 1.4.1 河道平面布置 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 8 布置原则：河道线路布置考虑充分利用现有河道，尽量减少动拆迁量，并在有利于提高河网的防洪除涝安全性和水环境水景观的多功能性的条件下，结合河道布局、农田、厂房、民房、高压线塔分布情况以及河道规划整治岸线。 本工程裁弯取直河段共 1345m。 河道平面分段布置 、堤顶高程 详见表 1.4-1。平面布置图见附图 6-13。 表 1.4-1 河道平面分段布置及堤顶高程 序号 河道分段 名称 桩号 河道断面 名称 现状宽度及周边情况 平面布置 岸线长度 (m) 堤顶设计 高程 (m) 1 乌牛码道段 K0+000 K0+310.95 一 两岸主要为农田 右岸单侧较大 幅拓宽 310.95 4.90 2 新 104 国道公路桥 东洋村保留段 K0+310.95 K0+587.99 二 有新建 104 国道公路桥一座，右岸主要为新 建教堂、房屋集中段；左岸厂房 按原岸线适当理顺布置 277.04 4.90 3 前池段 K0+587.99 K1+282.81 三 现状两岸主要为农田 左岸单侧较大 幅拓宽 694.82 4.90 4 后池段 寺庄阳段 K1+282.81 K1+405.74 四 现状左岸为农田，右岸为 房屋集中区 左岸单侧较大 幅拓宽 122.93 4.90 K1+405.74 K1+594.19 五 两岸为农田 两岸拓宽 188.45 4.90 K1+594.19 K1+702.79 四 左岸为农田， 右岸为房屋集中区 保留右岸护岸 108.6 4.90 K1+702.79 K1+934.74 四 房屋集中段 231.95 4.90 K1+934.74 K2+105.57 五 两岸为农田 拓宽 170.83 4.90 5 永乐禅寺段 K2+105.57 K2+275.10 六 左右岸均为房屋段 右岸进行拓宽 169.53 4.90 K2+275.10 K2+495.09 七 S 形急转弯段 裁弯取直 219.99 4.90 6 孙宅段 （高速公路段） K2+495.09 K3+013.15 八 S 形急转弯段 裁弯取直 518.06 4.90 K3+013.15 K3+123.13 九 左岸为农田，右岸为祠堂及房屋集中区 左岸单侧较大 幅拓宽 109.98 4.90 K3+123.13 K3+630.80 十 S 形急转弯段 沿绕城高速公路桥右侧 裁弯取直 507.67 4.90 K3+630.80 K3+3+807.56 十一 沿绕城高速公路桥穿越段 左、右岸基本按原岸线布置 176.76 4.90 K3+807.56 K4+149.80 十二 两岸沿线均为农田 两岸拓宽 342.24 5.30 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 9 7 横兰桥段 石帆段 K4+149.80 K4+979.28 十三 两岸主要为农田， K4+900K5+150 右岸有 零星的房屋 K4+900K5+150左岸单侧拓宽 , 余岸段向右岸拓宽 829.48 5.50 K4+979.28 K5+662.46 十四 683.18 5.505.80 8 河口埭段（墩 底下游） K5+662.46 K6+888.85 十五 K6+636.78K6+904.58 右岸为密集的区民区 K6+636.78K6+904.58 左岸拓宽，其余两侧拓宽 1226.39 5.806.60 9 河口埭段 (墩底上游 ) K6+888.85 K7+506.88 十六 两岸主要为农田 两侧拓宽 618.03 6.20 10 动车铁路桥 保留段 K7+506.88 K7+727.95 十七 动车铁路桥穿越河段 按原岸线理顺 221.07 6.206.70 11 横屿段 城田段 K7+727.95 K8+527.77 十八 右岸为民房集中带 左岸单侧拓宽 799.82 6.70 K8+527.77 K8+931.25 十九 K8+527.77K8+627.98 段 S 形 K8+527.77K8+627.98 段 裁弯取直 ，其余两侧拓宽 403.48 6.80 K8+931.25 K10+347.96 二十 两岸基本为农田 主要向右岸拓宽 1416.71 7.30 12 水对头段 西岙段 k10+347.96 k11+140.78 二十一 右岸主要为农田，局部有 民房分布。 左岸沿河有一条公路，公路左侧为 民房集中区 右岸单侧拓宽 792.82 8.35 k11+140.78 k11+784.39 二十二 643.61 8.359.55 k11+784.39 k12+157.96 二十三 373.57 9.5510.65 注：具体河道断面名称见表 1.3-1。 1.4.2 主要构筑物 1、堤防工程 堤防等级：河口埭以下堤防等级为 4 级水工建筑物，河口埭以上为 5 级水工建筑物。 堤顶高程：堤顶高程按设计洪水位或设计高潮位加堤顶超高确定。河道具体各断面堤顶高程见表 1.4-1。 堤顶路面结构：堤顶路面主要为透水砖结构，路面向内侧倾斜，坡度 2%。路面结构自上而下：面 层 60mm 厚透水砖，中层 100mm 厚粗砂，底层为 150m 厚碎石。 边坡设计：堤防为斜坡式土石堤断面，设计堤防临水侧二级坡断面中平台下坡比为 1:4，平台上坡比为 1:3，背水侧坡比为 1:3；山区丘陵段一坡到顶 ,坡比为 1:2。堤坡临水侧 2.50m 高程以上拟采用生态护坡材料， 2.50m 高程以下采用网兜石笼护坡。 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 10 2、河岸工程 （ 1）护岸 根据堤岸两侧的征地、建筑物等实际情况，主要采取以下三个护岸形式： 坡式护岸：适用于两岸农田及不受征地限制段； 墙式护岸：适用于两岸靠近河岸有房屋或受两岸征地限制段； 墙式护岸包括钢筋混凝土挡土墙、浆砌块石挡土墙、自嵌式生态挡土墙。 桩式护岸：适用于为了保证两岸已建建筑物稳定安全，不可能拆除段。 （ 2）护坡 对于流速 2m/s 的河道护坡：采用生态混凝土护坡、联锁式块体护坡及预制块六角形生态混凝土护坡型式。 十五种典型的护岸结构型式分别用于各岸段。具体见表 1.4-2。 护坡典型断面见图 1.4-115。 表 1.4-2 河岸护坡断面及适用范围统计表 序号 典型河岸断面 河道断面适用范围 备注 河 道断面名称 左岸护岸范围 右岸护岸范围 1 断面一 /斜坡 +浆砌石挡墙 +斜坡 一 L0+000.00L0+321.34 R0+000.00R0+334.05 码道段 2 断面二 /斜坡 +直立挡墙 二 L0+321.34L0+350.85 L0+427.97L0+563.15 R0+334.05R0+702.09 东洋村保留段 寺庄阳保留段 / R1+655.75R1+785.51 该段仅设防洪墙 十 L3+198.39L3+757.21 / 该段仅设防洪墙 十一 L3+757.21L3+933.57 R3+924.97R4+053.51 高速公路桥保留 段 十七 L7+883.16L8+106.59 R7+814.84R8+011.24 动车铁路桥保留 段 3 断面三 /斜坡 +自嵌式生态挡墙 +斜坡式 三 L0+563.15L1+398.68 前池段 四 L1+398.68L1+521.37 / 后池段 L1+688.19L2+009.25 / 寺庄阳段 五 L1+521.37L1+688.19 R1+444.34R1+655.75 后 池段 L2+009.25L2+181.57 R2+033.29R2+207.09 寺庄阳段 4 断面四 /二级生态斜坡式 三 / R0+702.09R1+321.25 前池段 5 断面五 /连排灌注桩结构 四 L0+350.85L0+427.97 / 高速公路桥段 / R1+321.25R1+444.34 后池段 / R1+785.51R2+033.29 寺庄阳段 六 L2+181.57L2+372.73 R2+207.09R2+354.99 永乐禅寺段 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 11 九 / R3+246.37R3+362.66 孙宅段 6 断面六 /生态斜坡式 +C25 钢筋混凝土防浪墙 七 L2+372.73L2+600.48 R2+354.99R2+541.70 永乐禅寺段 7 断面七 /二级生态斜坡式 八 L2+600.48L3+095.47 R2+541.70R3+246.37 孙宅段 九 L3+095.47L3+198.39 / 孙宅段 十 / R3+362.66R3+924.97 高速公路桥段 十二 L3+933.57L4+275.91 R4+053.51R4+424.82 孙宅段 8 断面八 /斜坡 +自嵌式生态挡墙+C25 混凝土防浪墙式 十三 L4+275.91L5+214.26 R4+424.82R5+239.35 横兰桥段 十四 L5+214.26L6+017.74 R5+239.35R5+909.55 石帆段 9 断面九 /斜坡 +浆砌石挡墙式 十五 L6+017.74L7+210.94 R5+909.55R7+185.19 河口埭段 (墩底下游 ) 十六 L7+210.94L7+883.16 R7+185.19R7+814.84 河口埭段 (墩底上游 ) 10 断面十 /网兜石笼+联锁式块体护坡 十八 L8+106.59L8+924.88 / 横屿段 十九 L8+924.88L9+356.73 / 埠头下段 二十 L9+356.73L10+893.91 / 城田段 11 断面十一 /护坡同断面十，桩顶同断面六 十八 / R8+011.24R8+831.29 横屿段 12 断面十二 /同断面六的 “二级生态斜坡式 ”结构 十九 / R8+831.29R9+278.22 埠头下段 二十 / R9+278.22R10+661.64 城田段 13 断面十三 /斜坡+C25 钢筋混凝土防浪墙式 二十一 L10+893.91L11+739.59 R10+661.64R11+447.18 水对头段 14 断面十四 /斜坡式 二十二 L11+739.59L12+360.44 / 上叶段 二十三 L12+360.44L12+744.35 / 西岙段 15 断面十五 /斜坡式 二十二 / R11+447.18R12+109.82 上叶段 二十三 / R12+109.82R12+475.06 西岙段 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 12 图 1.4-1 河道护坡典型断面一 图 1.4-2 河道护坡典型断面二 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 13 图 1.4-3 河道护坡典型断面 三 图 1.4-4 河道护 坡典型断面 四 图 1.4-5 河道护坡典型断面五 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 14 图 1.4-6 河道护坡典型断面六 图 1.4-7 河道护坡典型断面 七 图 1.4-8 河道护坡典型断面 八 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 15 图 1.4-9 河道护坡典型断面 九 图 1.4-10 河道护坡典型断面 十 图 1.4-11 河道护坡典型断面 十一 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 16 图 1.4-12 河道护坡典型断面 十二 图 1.4-13 河道护坡典型断面 十三 图 1.4-14 河道护坡典型断面 十四 XX 市 XX（永乐河）治理工程环境影响报告表 XX 环科环境咨询有限公司 杭州市天目山路 111 号 17 图 1.4-15 河道护坡典型断面 十五 3、地基 水泥搅拌桩处理方案：平原低丘陵段地区采用该方案，水泥搅拌桩直径为 700mm，间距为 1200m。 C25 钢筋混凝土灌注桩方案：当河 道沿岸布置了较密集的房屋段及现有建筑物不可拆除的情况下，在局部地段采用 C25 钢筋混凝土连排灌注桩 D=1200mm1300mm。 1.4.3
