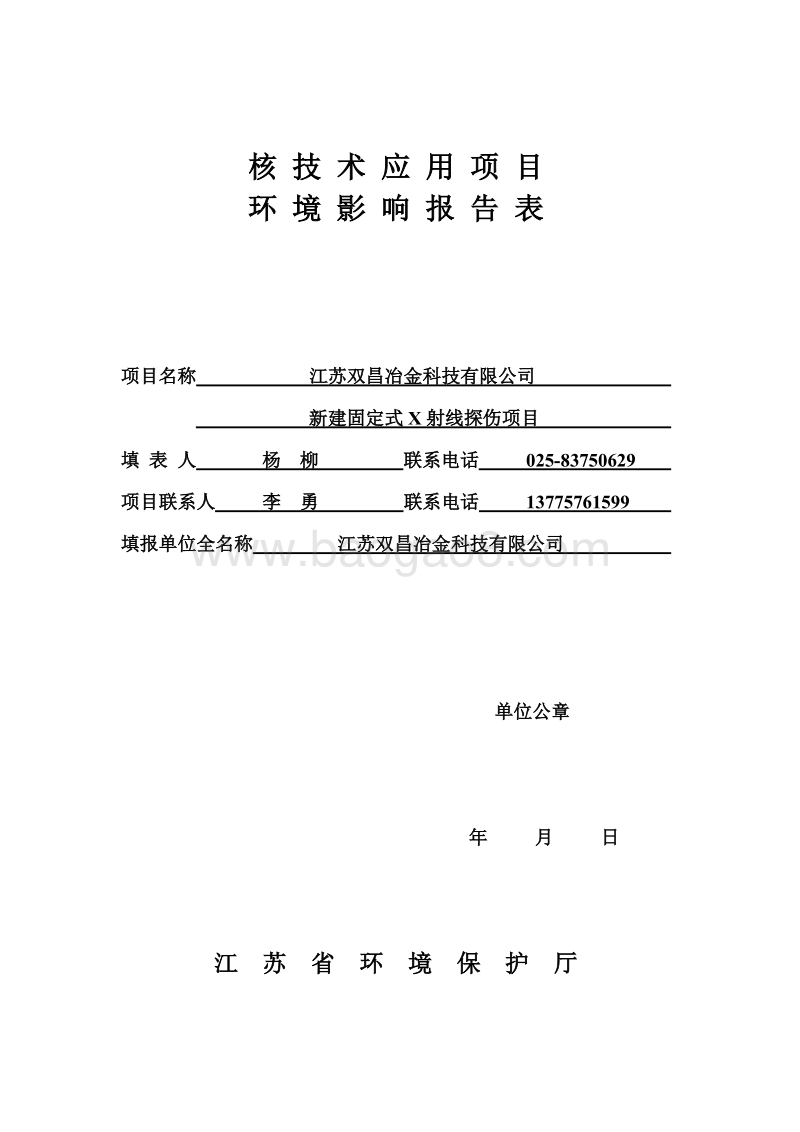

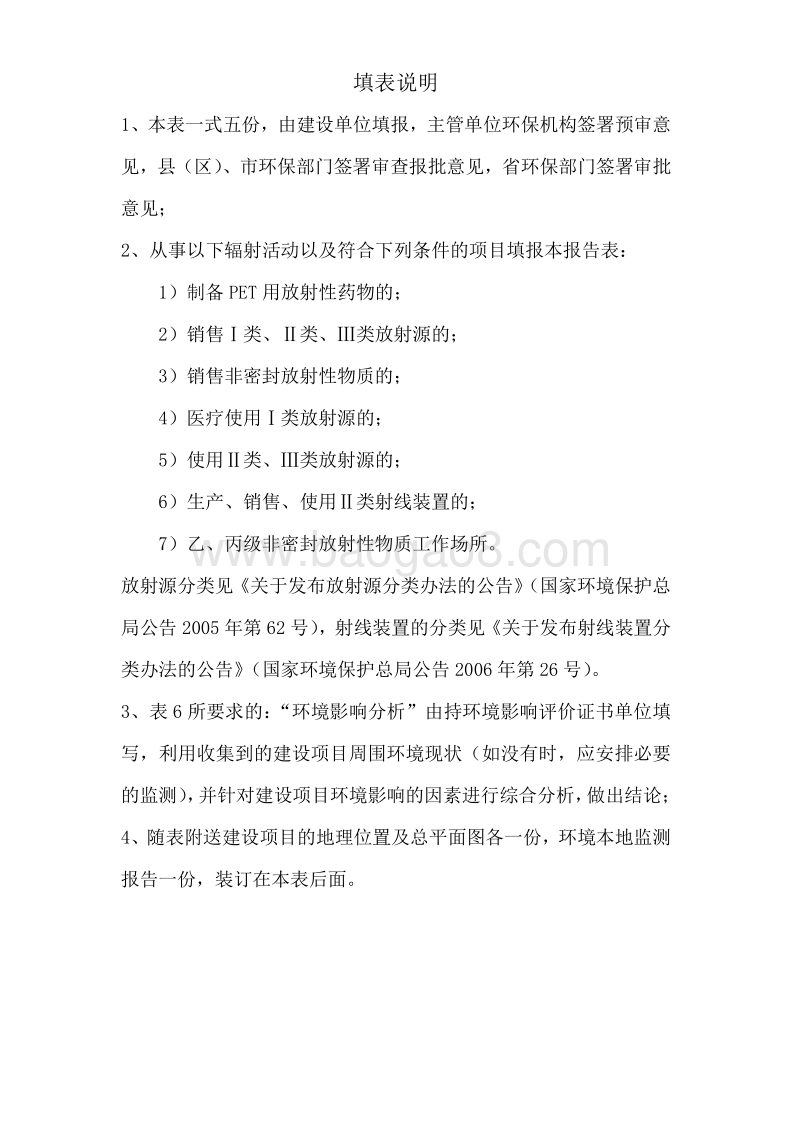

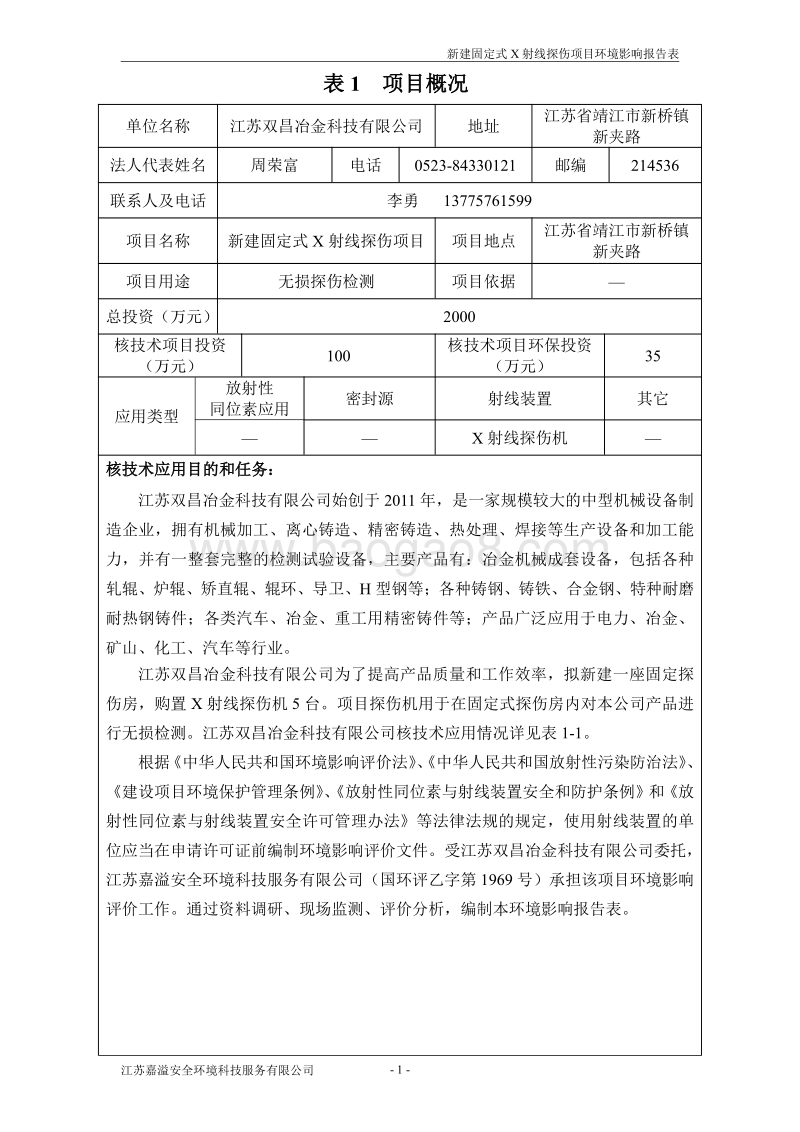

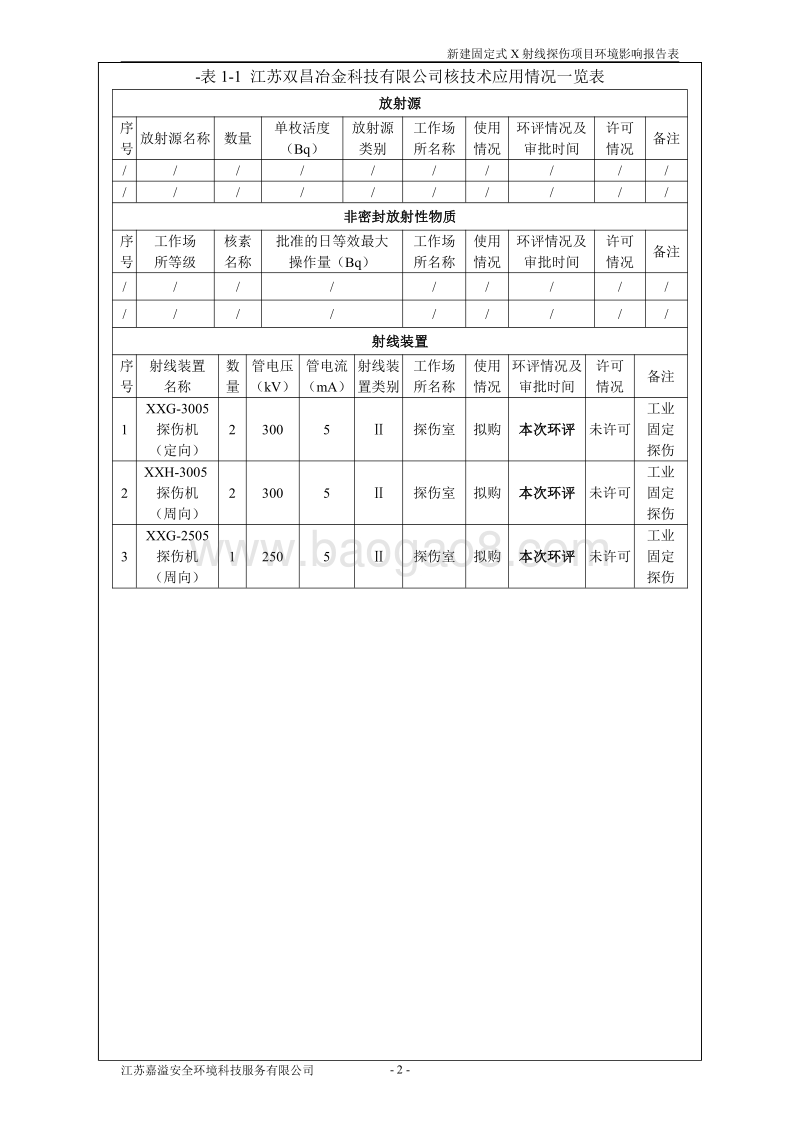

核 技 术 应 用 项 目环 境 影 响 报 告 表项目名称 江苏双昌冶金科技有限公司新建固定式X射线探伤项目填表 人 杨 柳 联系电话 025-83750629项目联系人 李 勇 联系电话 13775761599填报单位全名称 江苏双昌冶金科技有限公司单位公章年 月 日江 苏 省 环 境 保 护 厅填表说明1、本表一式五份，由建设单位填报，主管单位环保机构签署预审意见，县（区）、市环保部门签署审查报批意见，省环保部门签署审批意见；2、从事以下辐射活动以及符合下列条件的项目填报本报告表：1）制备PET用放射性药物的；2）销售类、类、类放射源的；3）销售非密封放射性物质的；4）医疗使用类放射源的；5）使用类、类放射源的；6）生产、销售、使用类射线装置的；7）乙、丙级非密封放射性物质工作场所。放射源分类见关于发布放射源分类办法的公告（国家环境保护总局公告2005年第62号），射线装置的分类见关于发布射线装置分类办法的公告（国家环境保护总局公告2006年第26号）。3、表6所要求的：“环境影响分析”由持环境影响评价证书单位填写，利用收集到的建设项目周围环境现状（如没有时，应安排必要的监测），并针对建设项目环境影响的因素进行综合分析，做出结论；4、随表附送建设项目的地理位置及总平面图各一份，环境本地监测报告一份，装订在本表后面。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -1-表1 项目概况单位名称 江苏双昌冶金科技有限公司 地址 江苏省靖江市新桥镇新夹路法人代表姓名 周荣富 电话 0523-84330121 邮编 214536联系人及电话 李勇 13775761599项目名称 新建固定式X射线探伤项目 项目地点 江苏省靖江市新桥镇新夹路项目用途 无损探伤检测 项目依据 总投资（万元） 2000核技术项目投资（万元） 100 核技术项目环保投资（万元） 35应用类型 放射性同位素应用 密封源 射线装置 其它 X射线探伤机 核技术应用目的和任务：江苏双昌冶金科技有限公司始创于2011年，是一家规模较大的中型机械设备制造企业，拥有机械加工、离心铸造、精密铸造、热处理、焊接等生产设备和加工能力，并有一整套完整的检测试验设备，主要产品有：冶金机械成套设备，包括各种轧辊、炉辊、矫直辊、辊环、导卫、H型钢等；各种铸钢、铸铁、合金钢、特种耐磨耐热钢铸件；各类汽车、冶金、重工用精密铸件等；产品广泛应用于电力、冶金、矿山、化工、汽车等行业。江苏双昌冶金科技有限公司为了提高产品质量和工作效率，拟新建一座固定探伤房，购置X射线探伤机5台。项目探伤机用于在固定式探伤房内对本公司产品进行无损检测。江苏双昌冶金科技有限公司核技术应用情况详见表1-1。根据中华人民共和国环境影响评价法、中华人民共和国放射性污染防治法、建设项目环境保护管理条例、放射性同位素与射线装置安全和防护条例和放射性同位素与射线装置安全许可管理办法等法律法规的规定，使用射线装置的单位应当在申请许可证前编制环境影响评价文件。受江苏双昌冶金科技有限公司委托，江苏嘉溢安全环境科技服务有限公司（国环评乙字第1969号）承担该项目环境影响评价工作。通过资料调研、现场监测、评价分析，编制本环境影响报告表。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -2-表1-1 江苏双昌冶金科技有限公司核技术应用情况一览表放射源序号放射源名称 数量 单枚活度（Bq） 放射源类别 工作场所名称 使用情况 环评情况及审批时间 许可情况 备注/ / / / / / / / / / / / / / / / / / /非密封放射性物质序号 工作场所等级 核素名称 批准的日等效最大操作量（Bq） 工作场所名称 使用情况 环评情况及审批时间 许可情况 备注/ / / / / / / / / / / / / / / / /射线装置序号 射线装置名称 数量 管电压（kV） 管电流（mA）射线装置类别 工作场所名称 使用情况 环评情况及审批时间 许可情况 备注1 XXG-3005探伤机（定向） 2 300 5 探伤室 拟购 本次环评 未许可 工业固定探伤2 XXH-3005探伤机（周向） 2 300 5 探伤室 拟购 本次环评 未许可 工业固定探伤3 XXG-2505探伤机（周向） 1 250 5 探伤室 拟购 本次环评 未许可 工业固定探伤新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -3-表2 放射性同位素及密封源核素名称 放射性活度 物理、化学性状 日等效操作量（Bq） 年等效量（Bq） 操作方式 贮存方式与地点 注：1.密封源要注明并说明源强（Bq）；栏2中放射性活度是指核素年使用量（Bq/a）。2.密封源包括放射性中子源，对其要说明是何种核素以及产生得中子流强度（n/s）。3.等效操作量和操作方式见国家标准电离辐射防护与辐射源安全基本标准（GB18871-2002）。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -4-表3 废弃物（重点是放射性废弃物）废弃物名称 状态 排放口浓度 年排放总量 暂存情况 最终去向臭氧氮氧化物 气 少量 少量 不暂存 通过排风扇排入空气中，臭氧50分钟后自动分解为氧气洗片废水 液态 100L 由有资质单位回收处置 注：1.常规废弃物排放浓度，对于液态单位为mg/l，固体为mg/kg，气态为mg/m3，年排放总量用kg。2.含有放射性得废弃物要注明，其排放浓度用比活度（Bq/l，或Bq/kg，或Bq/m3），年排放总量分别用Bq和L。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -5-表4 射线装置（一）加速器：包括医用、工农业、科研、教学等用途的各种类型加速器名称型号 生产厂家 加速粒子 能量（MeV） 流强（A） 用途 备注 废物类型 数量 总活度（Bq） 主要感生放射性核素 废物去向废 靶 个 放射性废物年产生量 气态 m3 液态 m3 固态 kg （二）中子发生器：包括中子管，但不包括放射性中子源型 号 生产厂家 电压（kV） 靶流（A） 中子强度（n/s） 用 途 备注 氚靶情况（含废弃的） 含放射性废弃物年产量（含感生的和含3H的废泵油）活度（Bq）保管方式 备注 数量 气 m3 液 m3 固 kg （三）X射线机：包括医用诊断和治疗（含X射线CT诊断）、分析仪器等名称型号 数量 管电压（kV） 输出电流（mA） 用途 备注XXG-3005（定向） 2 300 5 固定探伤 拟购XXH-3005（周向） 2 300 5 固定探伤 拟购XXG-2505（周向） 1 250 5 固定探伤 拟购以下空白 新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -6-表5 污染源分析（包括贯穿辐射污染）主要放射性污染物和污染途径（正常工况和事故工况）：1、工作原理及工艺流程1.1 X射线探伤机工作原理X射线探伤机是利用X射线对物件进行透射拍片的检测装置。通过X射线管产生的X射线对受检工件焊缝处所贴的X线感光片进行照射，当射线在穿过裂缝时其衰减明显减少，胶片接受的辐射增大，在显影后的胶片上产生一个较黑的图像显示裂缝所在的位置，X射线探伤机就据此实现探伤目的。X射线机主要由X射线管和高压电源组成。X射线管由阴极和阳极组成。阴极通常是装在聚焦杯中的钨灯丝，阳极靶则根据应用的需要，可由不同的材料制成各种形状，一般用高原子序数的难熔金属（如钨、铂、金、钽等）制成。当灯丝通电加热时，电子就被“蒸发”出来，“蒸发”出的电子经聚焦杯聚集成束，直接向嵌在金属阳极中的靶体射击。高电压加在X射线管的两极之间，使电子在射到靶体之前加速到很高的速度。这些高速电子到达靶面被靶突然阻挡从而产生X射线。典型的X射线管结构图见图5-1。图5-1 典型的X射线管结构图1.2 X射线探伤工艺流程及产污节点图5-2 X射线探伤机工作流程及产污节点工艺流程简述：该公司射线探伤均在固定的探伤室内，将需要进行射线探伤的产品送入探伤室产品入室 贴片定位 关门 开机、加高压出具检测报告 取片、洗片、读片 关机 曝光废液 X射线少量O3、NO2新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -7-内，设置适当位置，摆放好探伤产品和探伤机X射线管头，工件基本摆放在探伤室中央。进行探伤前期准备，包括裁片、贴铅标记、拍片定位、贴片、接电缆等，在前期准备工作完成后，经检查无误，探伤人员撤离探伤室进入操作间，并将工件出入防护门和工作人员出入门关闭，然后接通X射线探伤机电源，根据探伤工件材质厚度、待检部位、检查性质等因素调节相应管电压、管电流和曝光时间等，检查无误即进行曝光。当达到预定的照射时间后，关闭电源，开启工作人员出入门，探伤工作人员经该门进入探伤室，从探伤工件上取下已经曝光的X片，如探伤工件需做多次曝光摄片的，则可按上述方法进行下一次操作。待全部曝光摄片完成后，清理工件，把工件推出曝光间，然后对已曝光的底片进行暗室处理，并进行评定。评定合格后，出具产品合格探伤报告。2、正常工况主要污染物及污染途径2.1正常工况主要污染物2.1.1X射线由X射线探伤机的工作原理可知，X射线是随机器的开、关而产生和消失。本项目使用的X射线探伤机只有在开机并处于出线状态时（曝光状态）才会发出X射线。因此，在开机曝光期间，X射线成为污染环境的主要污染因子。2.1.2臭氧和氮氧化物该公司X射线探伤机工作时的最大管电压、管电流均为300kV、5mA，依据0.6kV以上的X射线能使空气电离，会产生少量臭氧和氮氧化物，因此本项目X射线探伤机在运行时室内将产生少量的臭氧和氮氧化物。2.1.3废显（定）影液及胶片该公司探伤拍片产生的洗片废显（定）影液（含重金属）及胶片属于国家危险废物名录中HW16感光材料废物，必须集中收贮定期交由有资质单位处理。2.2正常工况污染途径X射线探伤机在对工件进行照相的工况下，X射线经透射、反射，对作业场所及周围环境产生辐射影响。臭氧与氮氧化物通过空气流通扩散对工作人员、周边公众以及设施的损伤。臭氧毒性很大，会加速橡胶等原料的老化。某些氮氧化物与水汽相互作用形成硝酸雾腐蚀设备。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -8-3、事故工况主要放射性污染物和污染途径1）X射线探伤机在对工件进行照相的工况下，门机联锁失效，工作人员误入探伤室，使其受到额外的照射；或者铅防护门未完全关闭，致使X射线泄漏到探伤室外面，给周围活动的人员造成不必要的照射。2）人员滞留探伤室内尚未完全撤出，X射线探伤机即对工件进行探伤，造成工作人员受到额外的照射。根据江苏省辐射污染防治条例第十一条，发现异常情况的，应当立即采取措施，并在一小时内向县（市、区）或者设区的市环境保护行政主管部门报告。因此，该公司应按相关规定，完善和加强管理，使射线装置始终处于监控状态。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -9-监测计划和污染防治措施：1、监测计划1.1例行监测计划1）委托有资质的单位定期对项目周围环境辐射剂量率进行监测，周期：12次/年；2）定期请有资质的单位对产生辐射的仪器设备进行防护监测，包括仪器设备防护性能的检测。1.2日常监测计划目前江苏双昌冶金科技有限公司尚未制定工作场所及外环境辐射水平监测计划，评价单位建议的监测计划如下：1.2.1监测设备江苏双昌冶金科技有限公司须在项目运营前配备1台-射线剂量巡测仪，配备2台个人剂量报警仪，为每名探伤工作人员佩戴个人剂量计，并定期对监测设备进行刻度。1.2.2监测计划监测布点及监测项目见表5-1。表5-1 监测场所及监测项目监测场所 监测项目 评价指标 监测频次工件出入防护门和工作人员出入门外 -剂量率 空气比释动能率不大于2.5Gy/h 每月1次，发现异常时适当增加监测频次各屏蔽墙外 -剂量率操作室 -剂量率工作人员 个人累积剂量 工作人员年当量剂量控制在6mSv以内 一般为30天，最长不应超过90天送检一次2、污染防治措施1）探伤室通过屏蔽墙、屋顶和防护门进行屏蔽；2）探伤室防护门安装门机联锁装置，以防止误照事件发生；3）在探伤室门口安装工作指示灯，贴电离辐射警告标志，并严禁无关人员入内，操作人员严格按照探伤机操作规程操作，防止发生误照射事件；4）由专人负责辐射安全和环境管理，成立辐射事故领导小组落实各项环境监测计划和事故应急方案；5）在探伤室内配置工业风扇，探伤工作结束后排出X射线电离空气所产生的少量臭氧及氮氧化物。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -10-表6 环境影响分析1、编制依据、标准、评价范围及保护目标1.1环境保护法规、条例、规章1）中华人民共和国环境保护法1989年12月；2）中华人民共和国环境影响评价法2003年9月1日起实施；3）中华人民共和国放射性污染防治法2003年10月1日；4）放射性同位素与射线装置安全和防护条例国务院令第449号，2005年12月1日起实施；5）建设项目环境保护管理条例，1998年11月，国务院第253号令；6）放射性同位素与射线装置安全许可管理办法，原国家环境保护总局令第31号，2006年3月1日起实施；7）放射性同位素与射线装置安全和防护管理办法，中华人民共和国环境保护部第18号令，2011年5月1日起实施；8）建设项目环境影响评价分类管理名录，中华人民共和国环境保护部第2号令，2008年8月15日修订通过，2008年10月1日起施行；9）放射性同位素与射线装置安全许可管理办法，国家环境保护部令第3号，2008修正版；10）关于发布射线装置分类办法的公告，原国家环境保护总局公告，2006年第26号；11）关于建立放射性同位素与射线装置事故分级处理报告制度的通知国家环保总局，环发【2006】145号；12）国家危险废物名录，中华人民共和国环境保护部、中华人民共和国国家发展和改革委员会 令第1号，2008年8月1日起施行；13）放射工作人员职业健康管理办法，中华人民共和国卫生部令第55号，2007年3月23日经卫生部部务会议讨论通过，自2007年11月1日起施行；14）江苏省辐射污染防治条例江苏省第十届人民代表大会常务委员会公告，【第142号】，2008年1月1日实施。1.2技术规范1）辐射环境保护管理导则-核技术应用项目环境影响报告书（表）的内容和格式（HJ/T10.1-1995）；2）辐射环境监测技术规范（HJ/T61-2001）。1.3评价依据1）江苏双昌冶金科技有限公司环境影响评价委托书及相关技术资料；2）南京市环境监测中心站对江苏双昌冶金科技有限公司新建固定式X射线探伤项新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -11-目监测报告。1.4评价原则本评价报告遵循电离辐射防护与辐射源安全基本标准（GB18871-2002）中的辐射防护“三原则”：（1）实践的正当性；（2）剂量限制和潜在照射危险限制；（3）防护与安全的最优化。1.5采用标准及参考资料1.5.1采用标准1）电离辐射防护与辐射源安全基本标准（GB18871-2002）：表6-1 电离辐射防护与辐射源安全基本标准GBl8871-2002对象 要求职业照射剂量限值 由审管部门决定的连续5年的年平均有效剂量，20mSv任何一年中的有效剂量，50mSv公众照射剂量限值 实践使公众有关关键人群组的成员所受的平均剂量估计值不应超过下述限值：年有效剂量，lmSv；特殊情况下，如果5个连续年的年平均剂量不超过lmSv，则某一单一年份的有效剂量可提高到5mSv。项目管理目标 取国家标准的3/10作为剂量约束值，即：职业人员年有效剂量不超过6mSv，公众年有效剂量不超过0.3mSv。2）工业X射线探伤放射卫生防护标准（GBZ/117-2006）：本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生防护要求。本标准适用于500kV以下的工业X射线探伤装置（以下简称X射线装置）的生产和使用。探伤室的设置应充分考虑周围的放射安全，操作室应与探伤室分开并避开有用线束照射的方向。屏蔽设计应充分考虑有用线束照射的方向和范围，装置的工作负荷及室外情况。在进行屏蔽墙设计时可取公众剂量约束值0.3mSv/a，并要求探伤室屏蔽墙外30cm处空气比释动能率不大于2.5Gy/h，无迷路探伤室门的防护性能应与同侧墙的防护性能相同。应安装门机联锁安全装置和照射信号指示器，并保证在门关闭后X射线装置才能进行探伤作业。探伤室一般不设观察窗口。如需设置时，应避开有用线束的照射方向，并应具有与同侧墙相同的屏蔽防护性能。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -12-1.5.2参考资料1）中国环境天然放射性水平，国家环境保护局19958。江苏省放射性环境本底水平 (单位：nGyh)原野 道路 建筑物内范围 33.1-72.6 18.1-102.3 50.7-129.4均值 50.4 47.1 89.2标准差 7.0 12.3 14.0(均值+3)* 71.4 84 131.22）辐射防护手册第一、三分册，李德平、潘自强主编。3）辐射防护导论，方杰主编1.6评价内容1）对探伤房的选址进行合理性分析评价。2）对探伤房周围进行辐射环境质量现状监测，以掌握场所及周围的辐射环境质量现状水平。3）对探伤项目进行辐射环境影响预测评价。4）对不利影响提出防治措施，把辐射环境影响减少到“可合理达到的尽量低水平”。5）满足国家和地方环境保护部门对建设项目环境管理规定的要求，为该项目的辐射环境管理提供科学依据。1.7评价范围按照HJ/T10.1-1995核技术应用项目环境影响报告书（表）的内容和格式的规定，并结合该项目辐射装置为能量流污染的特征，根据能量流的传播与距离相关的特性，确定项目周围50m区域。1.8评价重点本次评价重点为探伤室的屏蔽措施和安全联锁评价。1.9环境保护目标X射线装置应用项目敏感目标主要是射线装置操作人员以及其他部门的工作人员。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -13-2、项目所在地辐射环境现状评价2.1项目地理位置、布局和周边环境江苏双昌冶金科技有限公司位于江苏省靖江市新桥镇新夹路，详见附图1。本项目探伤房由探伤室、操作室、办公室、暗室等组成，位于厂区西侧压力容器车间的西南角。探伤房西边厂区边界，西侧围墙外为农田，北侧和东侧为压力容器车间；南侧为金工车间，详见图6-1。图6-1 项目周边概况图N探伤房 北侧南侧 东侧西侧新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -14-2.2辐射环境现状调查本项目为江苏双昌冶金科技有限公司投资建设，探伤房已设计完毕，但尚未建设及使用，故本次监测仅对拟建探伤房内外进行本底监测，监测结果见表6-2，监测报告详见附件。监测单位：南京市环境监测中心站监测日期：2013年8月29日监测仪器型号：FH40G-L型X-辐射剂量率仪（编号：J659），在仪器检定有效期内评价方法：参照江苏省陆地环境辐射剂量率调查结果，评价当地的辐射环境质量。表6-2 -辐射剂量率监测结果统计编号 监测点描述 测量结果（nGy/h）1 探伤房拟建场址操作室 692 探伤房拟建场址迷道防护门 803 探伤房拟建场址操作位 774 探伤房拟建场址暗室 765 探伤房拟建场址南墙 776 探伤房拟建场址北墙 777 探伤房拟建场址外防护门中 778 探伤房拟建场址外防护门右侧30cm 799 探伤房拟建场址外防护门左侧30cm 7910 探伤房拟建场址办公室 77注：表中测量值未扣除宇响值。由表6-2监测结果可知，项目探伤房周围环境-辐射空气吸收剂量率在69nGy/h80nGy/h范围内，与江苏省放射性环境本底水平相比较，未见异常变化。2.3选址合理性分析项目探伤房为一层建筑，位于厂区西侧压力容器车间西南角。探伤房西边厂区边界，西侧围墙外为农田，北侧和东侧为压力容器车间；南侧为金工车间。探伤房周围50m范围内无居民点且项目所在地环境辐射本底未见异常，故探伤房选址合理。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -15-3、项目施工期、运营期对环境影响分析3.1施工期环境影响分析本项目施工期对周围环境影响主要为：1）噪声：主要来自现场施工的搅拌机等施工设备，噪声强度一般在80100dB;2）扬尘：污染源主要是建筑扬尘；3）废水：主要是建筑废水和生活废水；4）固体废物：主要有建筑垃圾和生活垃圾两类。以上污染因子主要影响对象为厂内职工，只要施工单位认真搞好组织工作，文明施工，切实落实各种环保措施，施工期间不会对环境产生明显不利的影响，且这些影响都是暂时的，施工期结束后，影响随之消失。建设期间没有辐射环境影响。3.2运行期环境影响分析3.2.1辐射环境影响分析1）探伤房设计防护评价项目探伤房为一层建筑，位于厂区西侧压力容器车间西南角。探伤房由探伤室、操作室、办公室、暗室等组成，探伤房西边厂区边界，西侧围墙外为农田，北侧和东侧为压力容器车间；南侧为金工车间。探伤房顶部无建筑物，控制室内不设观察窗。探伤室内进行X射线探伤时，工作人员在探伤房的操作室进行远距离操作，主要通过探伤室的屏蔽墙、屋顶和含铅防护门进行辐射防护。探伤房平面设计图见附图3，具体设计参数见表6-3。选用XXH-3005型（管电压以300kV计，管电流5mA）探伤机进行预测，预测点位见图6-5。表6-3 江苏双昌冶金科技有限公司探伤室屏蔽一览表项目 设计参数面积 探伤室面积为12.0m8.5m，净面积为10.0m6.5m墙体 100cm混凝土结构顶棚 探伤室顶棚高度6.5m，净高度6.0m，50cm混凝土结构工件防护门（防护大门） 联锁电动门，内敷20mm铅板。门洞宽高规格：4500mm5500mm，防护门（对开门）宽高规格2550mm5900mm（2扇）工作人员出入门（防护小门） 联锁电动门，内敷20mm铅板。门洞宽高规格：800mm1800mm，防护门宽高规格：1300mm2200mm新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -16-图6-5江苏双昌冶金科技有限公司探伤房预测点位示意图该项目年运行50周，每周最大曝光次数不超过100次，按每次5分钟计算，每周总曝光时间不超过10小时。本次环评探伤曝光时间按每周10小时计。探伤室使用的探伤机最大管电压为300kV，最大管电流为5mA。因此本次环评按最大管电压管电流进行保守预测。探伤室墙壁及防护门厚度的计算方法与深部治疗X机房相同，根据辐射防护手册第三分册（李德平、潘自强主编，原子能出版社）深部治疗X机房屏蔽计算公式求取，屏蔽计算的基本公式如下：B=Pd2/WUT （1）式中：B1m处有用线束的透射量，mSv/mAmin；P为每周指定的剂量当量限值。工作人员的限值为0.12mSv（按6mSv/a），临近公众的限值为0.006mSv（按0.3mSv/a）；W为每周工作负担，探伤机管电流为5mA，每周工作时间为10小时，故取W为3000mA.min/周；U为使用因子，探伤机固定在探伤室内使用；T为居留因子；d为照射点到计算点的距离。通过上式求得B值后，查阅衰减曲线即可得到所需的屏蔽厚度。考虑2倍安全系数，在计算得出的屏蔽墙厚度的基础上再增加一个半值层。混凝土对300kV的X射线的半值层取30mm，铅对300kV的X射线的半值层取1.7mm。主要参数及计算结果见表6-4。N 字母 点位描述A 南侧墙体外0.3m处B 东侧铅门外0.3m处C 东侧墙体外0.3m处D 北侧墙体外0.3m处E 迷道入口处F 西侧墙体0.3m外O 屋顶外1m处新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -17-表6-4 探伤房屏蔽计算参数及结果参数名称 A B C D E F OP（mSv） 0.006 0.006 0.006 0.006 0.12 0.12 0.006d（m） 4.55 6.3 6.3 4.55 6.3 8.1 6.0U 1 1/16 1/16 1/4 1/16 1/16 1/4W 3000mA.min/周T 1/16 1/16 1/16 1/16 1 1 1/16B（10-3） 0.66 20.32 20.32 2.65 25.40 41.99 4.61理论屏蔽厚度（mm） 440 290 8铅 380 280 260 3402倍安全系数屏蔽厚度（mm） 470 320 9.7铅 410 310 290 370设计厚度（mm） 1000 1000 20 1000 1000 1000 500是否符合 符合 符合 符合 符合 符合 符合 符合从表6-5中可以看出，探伤室的墙体以及防护门的厚度设计可以满足屏蔽要求。2）年当量剂量计算公众及职业工作人员年所受当量剂量可按下式计算：P周=BWUT/d2 （2）式中参数含义同式1。B值可通过查衰减曲线 得出，本次环评偏保守取值。计算参数及结果见表6-5。表6-5 探伤室外年当量剂量计算参数及结果参数名称 A B C D E F O设计厚度（mm） 1000 1000 20 1000 1000 1000 500B（10-3） 0.005 0.005 0.1 0.005 0.005 0.005 0.02W 3000mA.min/周U 1 1/16 1/16 1/4 1/16 1/16 1/4T 1/16 1/16 1/16 1/16 1 1 1/16d（m） 4.55 6.3 6.3 4.55 6.3 8.1 6.0P（10-3 mSv） 0.09 0.003 0.003 0.022 0.047 0.028 0.013年当量剂量（mSv） 0.0045 0.00015 0.00015 0.0011 0.0024 0.0014 0.00065标准限值（mSv） 0.3 0.3 0.3 0.3 6 6 0.3达标情况 达标 达标 达标 达标 达标 达标 达标根据计算得职业工作人员年当量剂量约在0.0014mSv/a0.0024mSv/a，公众人员年当量剂量约在0.00015mSv/a0.0045mSv/a范围内，可以满足电离辐射防护与辐射源安全基本标准（GB18871-2002）中的剂量约束限值。3）空气比释动能率计算探伤室屏蔽墙及防护门外空气比释动能率可按下式计算：P比=BWUT/d2 （3）式中：P为探伤室屏蔽墙及防护门外空气比释动能率；Gy/h新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -18-B1m处有用线束的投射量，mSv/mA.min；可通过查衰减曲线得出，本次评价取保守值；W为小时工作负担，探伤机管电流为5mA，故取W为300mA.min/h；U为使用因子，计算时取1；T为居留因子，计算时取1；d为照射点到计算点的距离。本次评价不考虑探伤工件的屏蔽作用进行保守计算，计算参数及结果见表6-6。表6-6 探伤室外空气比释动能率计算参数及结果参数名称 A B C D E F O设计厚度（mm） 1000 1000 20 1000 1000 1000 500B（10-3） 0.005 0.005 0.1 0.005 0.005 0.005 0.02W 300mA.min/hU 1 1 1 1 1 1 1T 1 1 1 1 1 1 1d（m） 4.55 6.3 6.3 4.55 6.3 8.1 6.0P比（Gy/h） 0.00007 0.00004 0.00076 0.00007 0.00004 0.00002 0.00017标准限值（Gy/h） 2.5 2.5 2.5 2.5 2.5 2.5 2.5达标情况 达标 达标 达标 达标 达标 达标 达标根据计算得探伤室屏蔽墙及防护门外30cm处空气比释动能率在0.00002Gy/h0.00076Gy/h 范围内，可以满足工业 X 射线探伤放射卫生防护标准（GBZ/117-2006）中的约束限值（2.5Gy/h）要求。探伤房防护大门及工作人员通道防护门均与两边墙体有搭接。防护大门左右两边搭接宽度均为20cm，上下部搭接宽度均为20cm；工作人员出入防护门左右两边搭接宽度均为25cm，上下搭接宽度均为20cm。防护门安装时门体和墙面间隙不大于搭接宽度的1/10，尽可能的防止射线外泄。设备工作时，防护门由操作人员负责关闭，应加强对探伤房防护门区域的管理，原则是在开机状态下，周界工作人员内尽量远离X射线装置，避免不必要的照射，操作人员要在其他工作人员全部离开探伤房后开机工作。3.2.2探伤室安全联锁系统探伤室防护门须设置安全连锁装置，即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开，必须在门关闭后，X射线装置才能进行透照检查。探伤房应在下述地点设有红色的紧急按钮开关：控制室内的操作盒上新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -19-探伤的墙壁上当遇到任何紧急情况需要立即停止照射，只要按动以上开关中的任何一个，除控制柜和真空电源外的大部分高、低压供电同时被切断，照射立即结束。所有紧急按钮开关均设有自锁机构，按下后不会自动复原，必须释放紧急按钮开关后才能恢复供电进入正常工作状态。3.2.3非辐射环境影响分析X射线探伤机发射的X射线电离空气产生少量臭氧和氮氧化物。探伤室内应配置工业风扇，探伤工作结束后可将产生的少量臭氧和氮氧化物及时排出室外，避免在局部聚集。本项目运行后每年产生大约100L的显影定影废水，属国家危险废物名录中编号为HWl6的危险废物，不得随意排放。显影定影废水暂存时使用的容器要耐腐蚀，贮存措施保证做到“防雨淋、防渗漏、防流失”，定期送有资质的危险废弃物处置公司回收处理。江苏双昌冶金科技有限公司承诺在本项目运行前签定洗片废水的处置协议，确保洗片废水能得到安全处置（承诺书见附件）。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -20-4、辐射安全措施评价鉴于该公司使用的探伤机为类射线装置，均具有中、高危险性。根据放射性同位素与射线装置安全许可管理办法（国家环境保护总局令 第31号）第十六条的相关规定。对公司拟采取的辐射安全防护管理措施分析如下：4.1污染防治措施4.1.1公司拟采取的污染防治措施（1）探伤房的设计已充分考虑周围的放射安全，探伤室与操作室分开；（2）探伤室墙体采用100cm混凝土做防护，顶棚采用50cm的混凝土做防护，工件出入防护门采用20mm铅板做防护，工作人员出入门采用20mm铅板做防护。防护能力均满足辐射环境保护的要求；（3）探伤室设计安装门机联锁安全装置及工作警示灯；（4）探伤室防护门处设置电离辐射警告标志及中文警示说明；（5）为电缆设置专门的U型通道；（6）配置工业风扇进行机械通风，将探伤时产生的少量废气排出；（7）集中收贮洗片产生的废显（定）影液，并送交有资质单位处理；（8）公司辐射工作人员须配备辐射巡测仪1台，个人剂量报警仪2台，每位工作人员均配置一只个人剂量计，并定期送检。4.1.2需完善的污染防治措施（1）铅防护门与墙体间隙必须小于铅防护门与墙体搭接长度的1/10且小于1cm；（2）探伤室内不得堆放与探伤作业无关的物件；（3）在电缆U型通道上加盖铅板，防止射线泄漏；（4）公司须制定各项规章制度并张贴于工作现场处；（5）公司制定的各项规章制度、操作规程，并在工作现场张贴，操作人员严格按照X射线探伤机安全操作规程操作，防止发生误照射事件；（6）公司应设置专人负责辐射安全和环境管理，成立辐射事故领导小组落实各项环境监测计划和事故应急方案。4.2人员能力评价根据放射性同位素与射线装置安全和防护条例、放射性同位素与射线装置安全许可管理办法等法律法规要求，使用类射线装置的单位，应当设有专门的辐射安全与环境保护管理机构，或者至少有1名具有理工本科以上学历的有3年辐射工作经历的技术人员专职负责，探伤工作人员参加环境保护主管部门认可的有关新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -21-辐射安全培训。江苏双昌冶金科技有限公司新建固定式X射线探伤项目，属使用类射线装置的单位。目前，公司尚未设立相关辐射安全与环境保护机构，根据上述要求，公司应在项目运营前设立相关辐射安全与环境保护机构，并拟设置2名探伤工作人员，探伤工作人员须参加环境保护主管部门认可的有关辐射安全培训并考核合格后方可上岗。4.3安全管理制度评价江苏双昌冶金科技有限公司应按照放射性同位素与射线装置安全许可管理办法（国家环保总局令第31号）制定一系列辐射安全管理制度，包括操作规程、岗位职责、辐射防护和安全保卫制度、设备检修维护制度、人员培训计划、监测方案、事故应急制度等。本报告对各项制度的要点提出以下建议。辐射安全管理能力：成立辐射安全管理机构，明确职责，配备不少于1名理工科本科以上学历人员从事辐射防护和环境保护工作，以文件形式明确其管理职责。操作规程：明确探伤工作人员的资质条件要求、操作过程中采取的具体防护措施及步骤，重点是工作时必须配戴个人剂量计和剂量报警仪，避免事故发生。岗位职责：明确管理人员、探伤工作人员、维修人员的岗位责任，使每一个相关的工作人员明确自己所在岗位具体责任，层层落实。辐射防护和安全保卫制度：根据企业的具体情况制定辐射防护和安全保卫制度，重点是对X射线探伤机的保管和维修要落实到个人。设备维修制度：明确X射线探伤机和探伤室门机联锁装置在日常使用过程中维护保养以及发生故障时采取的措施，确保X射线探伤工作安全有效地运转。重点是辐射安全联锁装置、剂量报警仪必须保持良好工作状态。人员培训计划：明确培训对象、内容、周期、方式以及考核的办法等内容，并加强对培训档案的管理，做到有据可查。监测方案：明确监测的频次和监测的项目。监测结果定期上报环境保护行政主管部门。当工作人员年有效剂量超过6mSv的情况，在设法提高防护措施的同时，还应调整其工作岗位，减少其受照剂量。事故应急制度：针对X射线探伤作业可能产生的辐射污染情况制定事故应急制度，该制度要明确事故情况下应采取的防护措施和执行程序，有效控制事故，及时制止事故的恶化，保证及时上报、渠道畅通。江苏双昌冶金科技有限公司应尽快制定完善相关管理制度，并严格按照制度执行，在今后的工作实践中不断完善，提高制度的可操作性。新建固定式X射线探伤项目环境影响报告表江苏嘉溢安全环境科技服务有限公司 -22-5、项目防护措施三同时验收一览表表6-7 辐射污染防治措施三同时验收一览表项目 内容 预期效果 投资（万元）辐射安全管理机构 辐射防护管理 建立以法定代表人为第一责任人的安全管理机构，配备经过相关部门培训合格的辐射防护技术人员辐射安全防护措施 屏蔽措施防护门 防护门与墙体及地槽的搭接不小于20cm，门与墙体的间隙不大于搭接宽度的1/10且小于1cm防护门含铅当量不小于20mm 10安全措施（联锁装置、警示标志、工作指示灯等） 项目配置门机联锁装置和工作
