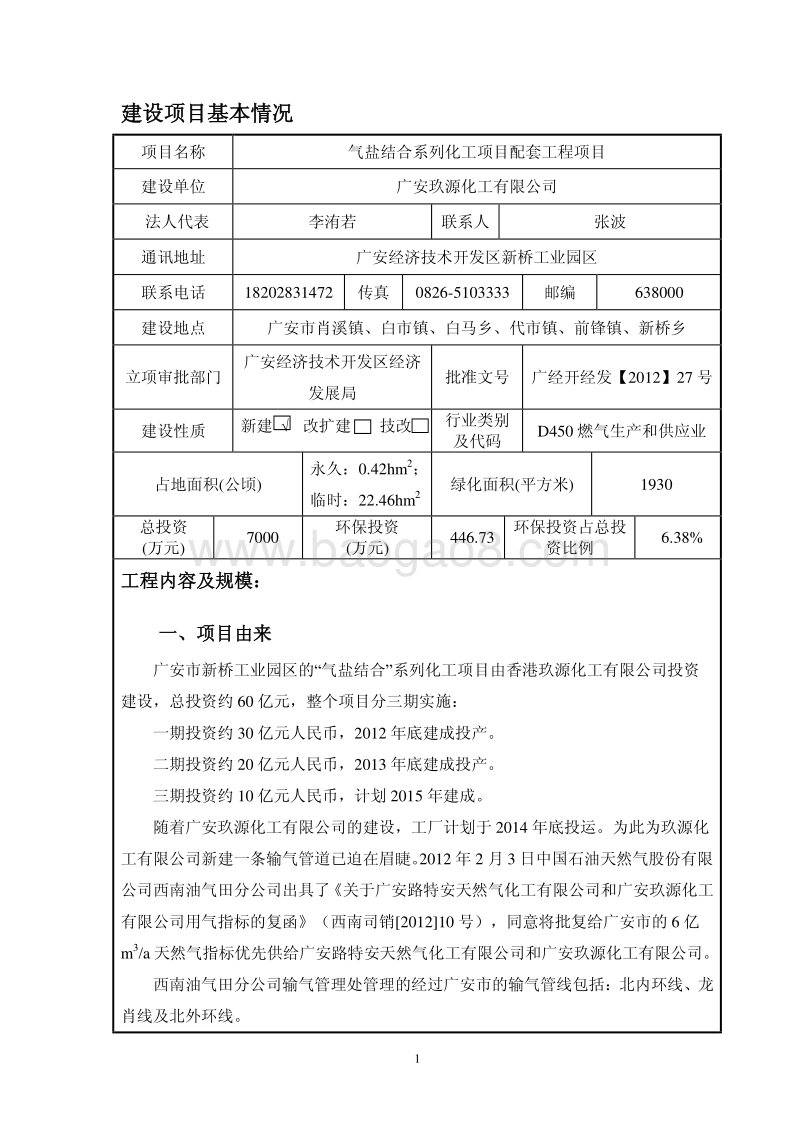

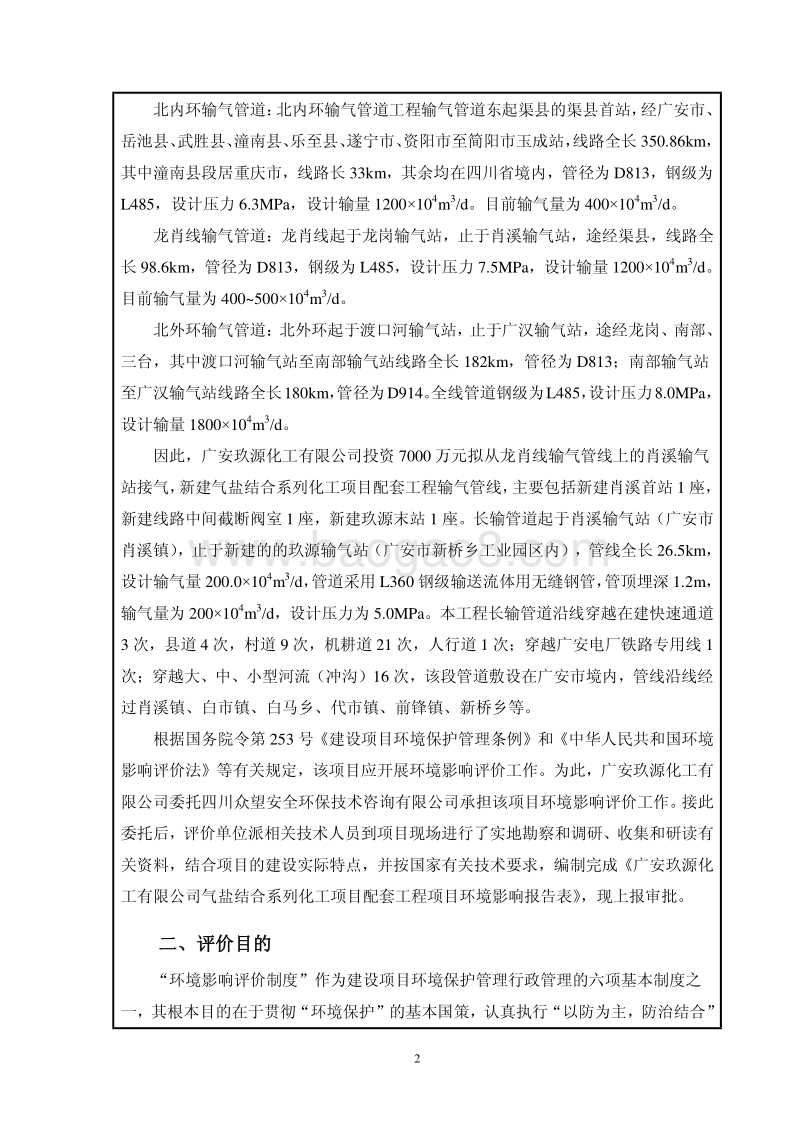

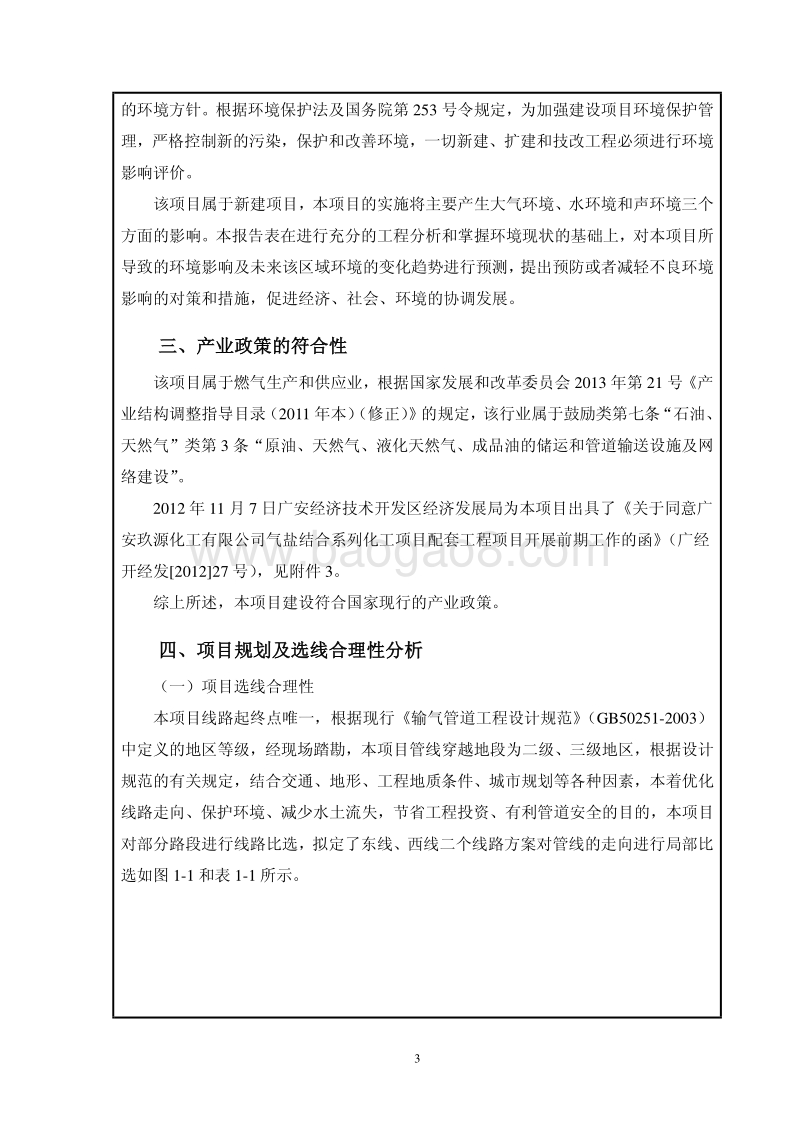

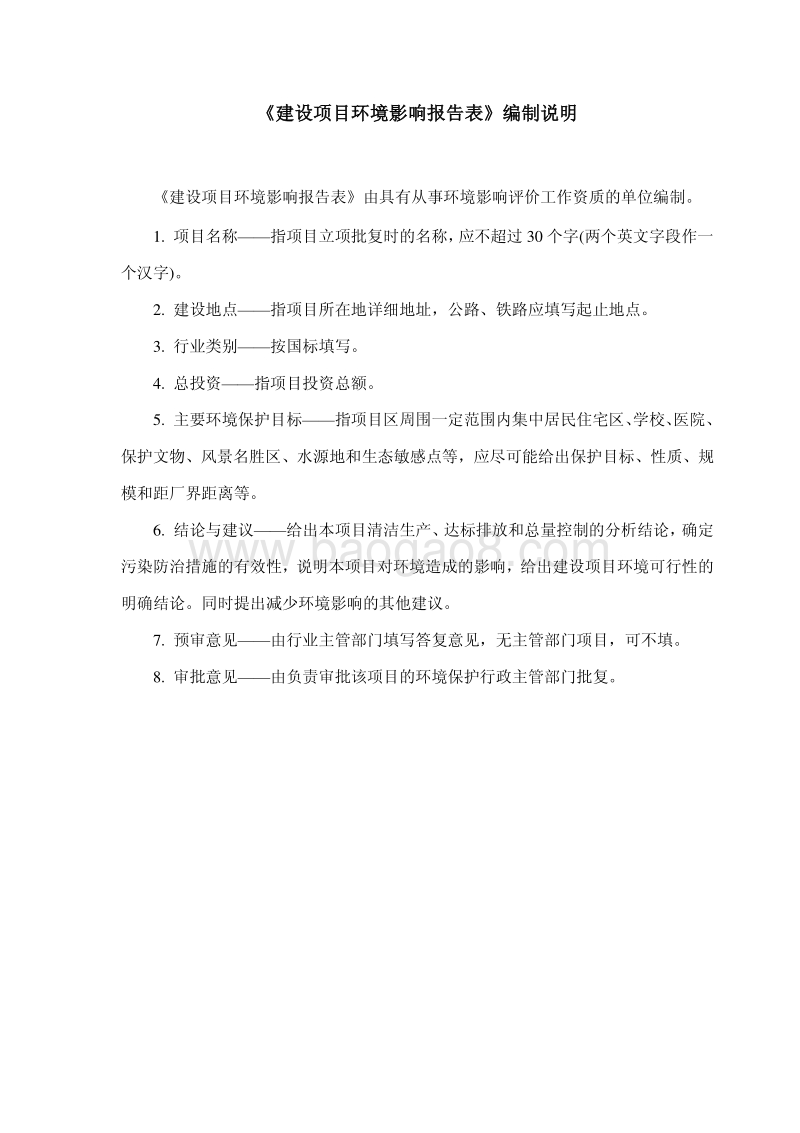

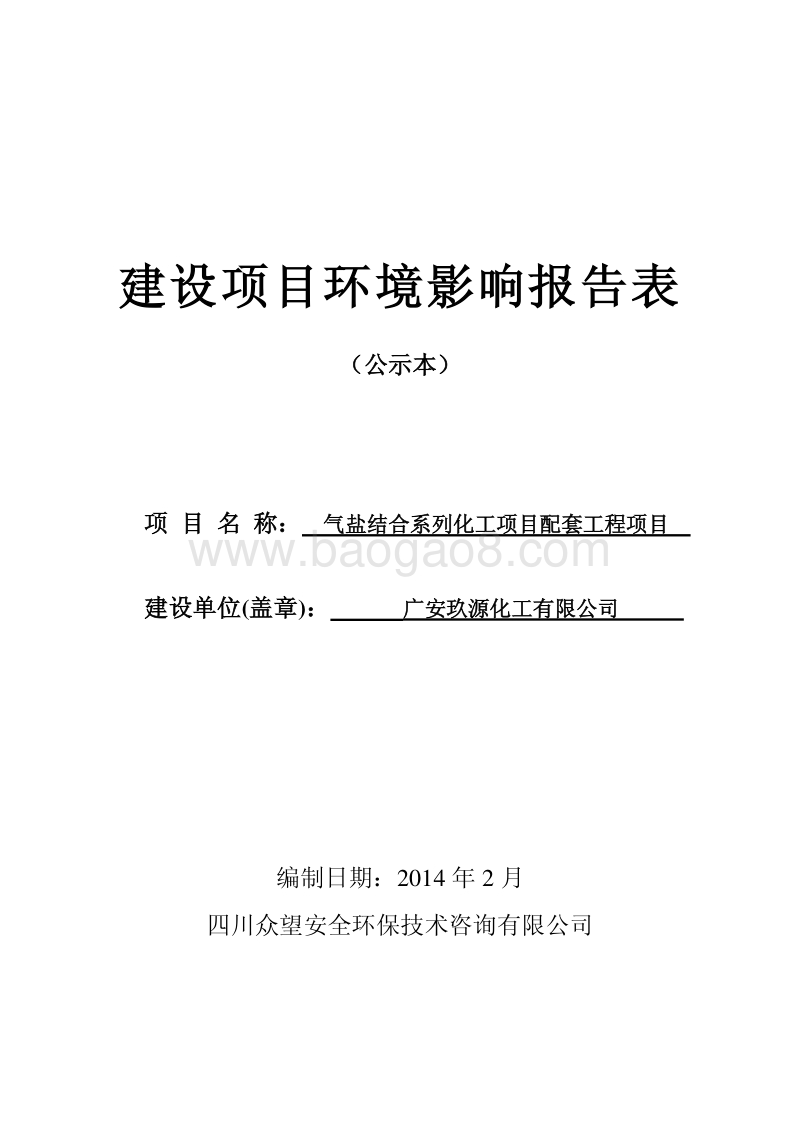

建设项目环境影响报告表 （公示本） 项 目 名 称： 气盐结合系列化工项目配套工程项目 建设单位(盖章)： 广安玖源化工有限公司 编制日期：2014年2月 四川众望安全环保技术咨询有限公司 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1. 项目名称指项目立项批复时的名称，应不超过30个字(两个英文字段作一个汉字)。 2. 建设地点指项目所在地详细地址，公路、铁路应填写起止地点。 3. 行业类别按国标填写。 4. 总投资指项目投资总额。 5. 主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6. 结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7. 预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。 8. 审批意见由负责审批该项目的环境保护行政主管部门批复。 1建设项目基本情况 项目名称 气盐结合系列化工项目配套工程项目 建设单位 广安玖源化工有限公司 法人代表 李洧若 联系人 张波 通讯地址 广安经济技术开发区新桥工业园区 联系电话 18202831472 传真 0826-5103333 邮编 638000 建设地点 广安市肖溪镇、白市镇、白马乡、代市镇、前锋镇、新桥乡 立项审批部门 广安经济技术开发区经济发展局 批准文号 广经开经发【2012】27号 建设性质 新建 改扩建 技改 行业类别 及代码 D450燃气生产和供应业 占地面积(公顷) 永久：0.42hm2； 临时：22.46hm2 绿化面积(平方米) 1930 总投资 (万元) 7000 环保投资 (万元) 446.73 环保投资占总投资比例 6.38% 工程内容及规模： 一、项目由来 广安市新桥工业园区的“气盐结合”系列化工项目由香港玖源化工有限公司投资建设，总投资约60亿元，整个项目分三期实施： 一期投资约30亿元人民币，2012年底建成投产。 二期投资约20亿元人民币，2013年底建成投产。 三期投资约10亿元人民币，计划2015年建成。 随着广安玖源化工有限公司的建设，工厂计划于2014年底投运。为此为玖源化工有限公司新建一条输气管道已迫在眉睫。2012年2月3日中国石油天然气股份有限公司西南油气田分公司出具了关于广安路特安天然气化工有限公司和广安玖源化工有限公司用气指标的复函（西南司销201210号），同意将批复给广安市的6亿m3/a天然气指标优先供给广安路特安天然气化工有限公司和广安玖源化工有限公司。 西南油气田分公司输气管理处管理的经过广安市的输气管线包括：北内环线、龙肖线及北外环线。 2北内环输气管道：北内环输气管道工程输气管道东起渠县的渠县首站，经广安市、岳池县、武胜县、潼南县、乐至县、遂宁市、资阳市至简阳市玉成站，线路全长350.86km，其中潼南县段居重庆市，线路长33km，其余均在四川省境内，管径为D813，钢级为L485，设计压力6.3MPa，设计输量1200104m3/d。目前输气量为400104m3/d。 龙肖线输气管道：龙肖线起于龙岗输气站，止于肖溪输气站，途经渠县，线路全长98.6km，管径为D813，钢级为L485，设计压力7.5MPa，设计输量1200104m3/d。目前输气量为400500104m3/d。 北外环输气管道：北外环起于渡口河输气站，止于广汉输气站，途经龙岗、南部、三台，其中渡口河输气站至南部输气站线路全长182km，管径为D813；南部输气站至广汉输气站线路全长180km，管径为D914。全 线管道钢级为L485，设计压力8.0MPa，设计输量1800104m3/d。 因此，广安玖源化工有限公司投资7000万元拟从龙肖线输气管线上的肖溪输气站接气，新建气盐结合系列化工项目配套工程输气管线，主要包括新建肖溪首站1座，新建线路中间截断阀室1座，新建玖源末站1座。长输管道起于肖溪输气站（广安市肖溪镇），止于新建的的玖源输气站（广安市新桥乡工业园区内），管线全长26.5km，设计输气量200.0104m3/d，管道采用L360钢级输送流体用无缝钢管，管顶埋深1.2m，输气量为200104m3/d，设计压力为5.0MPa。本工程长输管道沿线穿越在建快速通道3次，县道4次，村道9次，机耕道21次，人行道1次；穿越广安电厂铁路专用线1次；穿越大、中、小型河流（冲沟）16次，该段管道敷设在广安市境内，管线沿线经过肖溪镇、白市镇、白马乡、代市镇、前锋镇、新桥乡等。 根据国务院令第253号建设项目环境保护管理条例和中华人民共和国环境影响评价法等有关规定，该项目应开展环境影响评价工作。为此，广安玖源化工有限公司委托四川众望安全环保技术咨询有限公司承担该项目环境影响评价工作。接此委托后，评价单位派相关技术人员到项目现场进行了实地勘察和调研、收集和研读有关资料，结合项目的建设实际特点，并按国家有关技术要求，编制完成广安玖源化工有限公司气盐结合系列化工项目配套工程项目环境影响报告表，现上报审批。 二、评价目的 “环境影响评价制度”作为建设项目环境保护管理行政管理的六项基本制度之一，其根本目的在于贯彻“环境保护”的基本国策，认真执行“以防为主，防治结合” 3的环境方针。根据环境保护法及国务院第253号令规定，为加强建设项目环境保护管理，严格控制新的污染，保护和改善环境，一切新建、扩建和技改工程必须进行环境影响评价。 该项目属于新建项目，本项目的实施将主要产生大气环境、水环境和声环境三个方面的影响。本报告表在进行充分的工程分析和掌握环境现状的基础上，对本项目所导致的环境影响及未来该区域环境的变化趋势进行预测，提出预防或者减轻不良环境影响的对策和措施，促进经济、社会、环境的协调发展。 三、产业政策的符合性 该项目属于燃气生产和供应业，根据国家发展和改革委员会2013年第21号产业结构调整指导目录（2011年本）（ 修正）的规定，该行业属于鼓励类第七条“石油、天然气”类第3条“原油、天然气、液化天然气、成品油的储运和管道输送设施及网络建设”。 2012年11月7日广安经济技术开发区经济发展局为本项目出具了关于同意广安玖源化工有限公司气盐结合系列化工项目配套工程项目开展前期工作的函（广经开经发201227号），见附件3。 综上所述，本项目建设符合国家现行的产业政策。 四、项目规划及选线合理性分析 （一）项目选线合理性 本项目线路起终点唯一，根据现行输气管道工程设计规范（GB50251-2003）中定义的地区等级，经现场踏勘，本项目管线穿越地段为二级、三级地区，根据设计规范的有关规定，结合交通、地形、工程地质条件、城市规划等各种因素，本着优化线路走向、保护环境、减少水土流失，节省工程投资、有利管道安全的目的，本项目对部分路段进行线路比选，拟定了东线、西线二个线路方案对管线的走向进行局部比选如图1-1和表1-1所示。 4图1-1 线路比选方案 表1-1 东线和西线方案工程量和投资比较 序号 项目 单位 东线方案 西线方案 1 线路长度 km 5.28 5.62 2 地区等级 - 三级 三级 3 地貌 浅丘 km 5.28 5.62 4 植被 耕地、旱地 km 4.52 5.15 5 穿越 水域 小河沟开挖穿越 m/处 65/2 65/2 鱼塘穿越 m/处 15/1 0 道路 顶管穿越公路 m/处 0 45/1 开挖穿越等级公路 m/处 25/1 25/1 穿越机耕道 m/处 56/5 56/5 6 工程占地 hm2 7.39 7.87 7 土石方开挖 万m3 2.904 3.092 8 投资估算 万元 504.87 609.76 通过工程比选及现场勘查，东线和西线方案环境比选见表1-2。 表1-2 东线和西线方案环境比选 环境比选 东线方案 西线方案 优点 1、线路长度短，工程占地面积少，扰动面积小，土石方开挖量少； 2、管线穿越林地少、林木砍伐量小； 3、管线沿线有农户分布，施工期可租借农户房屋作为施工营地，降低生活垃圾、生活污水、烟气对环境的影响； 1、管线沿线有农户分布，施工期可租借农户房屋作为施工营地，降低生活垃圾、生活污水、烟气对环境的影响； 2、交通较方便，可以利用现有道路进行施工运输。 西线方案 东线方案 54、交通较方便，可以利用现有道路进行施工运输。 缺点 1、管道穿越鱼塘，施工难度较大，涉及软弱地基换填。 1、管线长度较长，工程占地面积大，扰动面积大，土石方开挖量多； 2、管线走向地势起伏大，工程挖填方量大，施工造成的水土流失程度更严重，穿越林地多，林木砍伐量大。 通过工程及环境比选发现，东线方案比西线方案的线路长度更短、工程占地面积更小、土方开挖量少、投资更省，而且施工期的水土流失和植被破坏面积更小，管线沿线无风景名胜区、自然保护区等需要特殊保护的地区。从环保及工程的角度均考虑采用东线方案。 本项目管线主要沿浅丘铺设，管线经过肖溪镇、白市镇、白马乡、代市镇、前锋镇、新桥乡等场镇，穿越道路39次，其中穿越电厂铁路1次、在建快速通道3次、县道4次、村道9次、机耕道21次、人行道1次；穿越大小河流16次，线路全长约26.5km，管线设计压力5.0MPa，输气规模为200104Nm3/d。 综上所述，本项目选线合理。 （二）管线、场站选址合理性 1、管线选址合理性 管线全长 26.5km。途经广安市肖溪镇、白市镇、代市镇、前锋镇、新桥乡等场镇，沿线行政区划长度统计见下表。 表1-3 输气管道沿线行政区划长度统计表 序号 沿线行政区域地名 线路长度（km） 起、止里程 1 肖溪镇 4.48 0+0004+480 2 白市镇 9.89 4+4814+370 3 白马乡 1.12 14+37015+490 4 代市镇 8.87 15+49024+360 5 前锋镇 0.69 24+36025+50 6 新桥乡 1.45 25+5026+500 合 计 26.5 根据国土资源部、国家发展和改革委员会关“关于发布实施限制用地项目目录（2012年本）和禁止用地项目目录（2012年本）的通知”，气盐结合系列化工项目配套工程项目不属于国家限制和禁止供地项目。2013年5月21日广安市林业局为本项目出具关于玖源化工供气工程占用征收林地审查意见的函（广市林函201353号）原则同意玖源化工供气工程项目临时使用广安区林地面积2.1539hm2；2013年5月27日四川省国土资源厅为本项目出具关于广安玖源化工有限公司气盐 6结合系列化工项目配套工程影响区范围内未压覆已查明重要矿产资源的证明（川国土资储压函2013258），证明广安玖源化工有限公司气盐结合系列化工项目配套工程影响区范围内无已查明重要矿产资源；2013年1月15日四川省文物管理局对本项目出具关于广安玖源化工供气管道工程文物考古调查勘探报告的批复（川文物保函20139号）证明项目影响范围区域内无已发现的地上文物，鉴于地下文物的不可预知性，在工程实施中若发现文物应依法及时报告文物部门，并由文物部门提出处理意见。因此，项目影响区域范围内无已查明重要矿产资源，无已发现地上文物，若在施工中发现地下文物，报文物部门，由文物部门处理。 综上所述，气盐结合系列化工项目配套工程项目选线的总体思路是符合沿线各地市的总体规划，线路走向与当地土地利用总体规划进行了有效衔接，尽可能减少对土地利用总体规划的影响，实现节约集约用地。管线选址无制约性因素，选址合理。 2、场站选址合理性 根据石油天然气工程设计防火规范（GB50183-2004）和输气管道工程设计规范（GB50251-2003）相关规定，“集气、输气工程中任何生产规模的集气站、计量站、输气站（压气站除外）、清管站、配气站等定为五级站场”，本工程站场为输气站，具有清管、计量等功能，故本项目站场属于五级站场。根据石油天然气工程设计防火规范（GB50183-2004）中“石油天然气站场与周围居住区、相邻厂矿企业、交通线等的防火间距”的规定，五级天然气站场与周围居民区（散居房屋总数小于100）的防火距离不小于30m。新建玖源末站场地位于广安新桥工业园区内，其北面距离最近的居民有567m，40户左右；西侧 38m是广安玖源化工有限公司醇氨项目地；南侧101m为玖源化工有限公司醇氨项目放空火炬，163m为广安玖源化工有限公司醇氨项目地，无居民点；东侧 95m 为北新建材有限公司。新建肖溪首站北面距离最近居民50m，3户；北面250m为竹山小学，学校有师生约800人；东面距离最近居民77m，14户；南面距离居民190m，2户。综上所述，输气站场界周围距离最近的居民为77m，满足五级天然气站场与周围居民区（散居房屋总数小于100）的防火距离不小于30m的要求，故本项目站场选择符合石油天然气工程设计防火规范（GB50183-2004）。 根据石油天然气工程设计防火规范（GB50183-2004）和输气管道工程设计规范（GB50251-2003）相关规定，本工程截断阀室与周围居民区（散居房屋总数小于100）的防火距离不小于30m。新建截断阀室场地的东面距离最近的居民有120m，15 户；西南侧距离最近的居民有 210m，5户；综上所述，场界周围距离最近的居民 7为 120m，满足截断阀室与周围居民区（散居房屋总数小于 100）的防火距离不小于30m 的要求，故本项目阀室选址符合石油天然气工程设计防火规范（GB50183-2004）。 2013年8月20日广安市城乡住房和规划建设局为本项目出具了建设项目选址意见书（选字第511601201300033号），见附件4。 综上所述，本项目管线、站场、阀室选址符合当地土地利用规划，选址合理。项目区土地利用现状见附图13。 五、项目概况 （一）建设名称、地点、性质及规模 项目名称：气盐结合系列化工项目配套工程项目 建设地点：广安市肖溪镇、白市镇、白马乡、代市镇、前锋镇、新桥乡 建设单位：广安玖源化工有限公司 建设内容：新建肖溪站至玖源输气站D406.4无缝钢管输气管线26.5km，设计压力 5.0MPa，新建肖溪首站输气站 1 座，新建玖源末站输气站 1 座、新建流杯截断分输阀室1座，以及相关的自控、供电、通信、给排水、消防等配套工程。 项目性质：新建 项目投资：7000万元 组织机构及定员：本项目肖溪首站委托输气管理处南充作业区肖溪输气站进行管理，玖源末站新增员工7人，流杯截断分输阀室不安排常驻人员，故本项目定员按7人计。项目设计年运行365天，实行三班制，每班8小时。 建设期：5个月 （二）供气范围、供气目标及气源 本项目供气范围主要为广安玖源化工有限公司项目。项目气源来自于北内环输气管线的肖溪输气站，从输气处肖溪站接管，新建一条全长约26.5km，设计压力为5.0MPa的管线至玖源输气站。根据天然气气质分析资料报告表，肖溪站天然气不含硫，具体组分见表1-4。 8表1-4 肖溪站天然气组分及主要物理特性 组成成分 气体组分（mol%） 组成成分 气体组分（mol%） 甲烷CH4 87.53 己烷以上C6+ 0.481 乙烷C2H6 6.28 二氧化碳CO2 1.13 丙烷C3H8 1.96 氮气N2 1.22 异丁烷iC4H10 0.420 氦He 0.039 正丁烷nC4H10 0.449 氢H2 0.026 异戊烷iC5H12 0.196 硫化氢H2S 0 正戊烷nC5H12 0.114 物理特性 重烃总量（%） 9.902 相对密度(空气为1) 0.6499 压缩因子 0.9975 临界温度(K) 205.79 高位热值(KJ/Nm3) 40739 临界压力(MPa) 4.6034 硫化氢H2S（g/m3） / 二氧化碳CO2（g/m3） 20.880 总硫（mg/m3） / 空气含量（%） 0.65 根据天然气（GB17820-1999）规定，天然气中硫化氢含量指标分别为：一类天然气6mg/m3、二类天然气20mg/m3、三类天然气460mg/m3。因此，从天然气分析数据可知，本项目输送天然气符合天然气（GB17820-1999）一类天然气标准。 （三）工程占地及拆迁、补偿 本项目建设占用土地面积22.88hm2，永久占地面积0.42hm2，临时占地22.46hm2。本项目永久占地包括肖溪首站新增用地0.16hm2、玖源末站新增用地0.21hm2、截断阀室新增用地 0.05hm2。永久占地类型为草地及工业用地，不占用基本农田，占地面积较小，主要为配气站和分输截断阀室占地，在场站内采取绿化，场外设置截排水沟等措施后，对环境影响小。管线施工临时占地18.95hm2，施工道路区临时占地2.23hm2，施工生产生活区临时占地1.28hm2。项目占地类型主要为水田、旱地、草地、林地等，在采取复耕及覆土绿化等植被恢复措施后，临时占地的影响将减弱并消失。本项目占地具体情况见表1-5。 表1-5 项目工程占地面积统计表 区域 管道工程区 站场区 施工道路区 施工生产生活区 合计 占地类型 临时 永久 临时 临时 占地面积（hm2） 18.95 0.42 2.23 1.28 22.88 占地类型及数量（hm2） 水田 8.46 8.46 旱地 8.94 0.72 0.72 10.38 林地 0.18 0.18 果园 0.08 0.08 9草地 0.86 0.21 0.66 0.56 2.29 工业用地 0.21 0.21 公路用地 0.26 0.85 1.11 铁路用地 0.01 0.01 河流水面 0.06 0.06 坑塘水面 0.05 0.05 沟渠 0.05 0.05 本项目不占用民房，不涉及移民（拆迁）安置。 （四）项目组成及主要环境问题 本项目建设内容主要包括：肖溪输气站至玖源末站新建DN406.4输气管线26.5km，设计压力 5.0MPa，新建肖溪首站输气站 1 座，新建玖源末站 1 座、干线截断阀室 1座，以及相关的自控、供电、通信、给排水、消防等配套工程。 本工程项目组成及主要环境问题见表1-6。 表1-6 项目组成及主要环境问题 名称 建设内容及规模 可能的环境问题 施工期 营运期 主体工程 站场 肖溪首站 占地面积0.16hm2，新建一套整流器、清管器发送装置和球阀，从肖溪输气站接气调压后向玖源末站输气，同时具有发射清管器的功能。输气量200104m3/d，压力5.0MPa。 土壤及植被破坏 水生生物生态环境影响 水土 流失 扬尘 噪声 固废 废水 噪声 废气 废水 固废 玖源末站 占地面积0.21hm2（利用玖源化工有限公司厂区已征地），接收上游来气，计量调压后送往工业区，输气量为200104m3/d，压力5.0MPa。 截断阀室 占地面积0.05hm2，采用气液联动紧急截断球阀，包括砖砌实体围墙95m、阀室（砖混结构）25m2、安全钢小门1樘。 噪声 废气 废水 天然气输配管网 全长26.5km，管线规格为DN406.4mm无缝钢管，钢级L360N。输气规模为200104Nm3/d，设计压力为5.0MPa。管网长26.5km，肖溪输气站至玖源配气站管径为DN406.4。材质为L360N钢管。管线起点位于肖溪输气站，线路由北向南敷设，沿途主要穿越大型河流1次，中型河流1次，小河流（冲沟）14条（次），穿越道路39次，其中穿越电厂铁路1次、在建快速通道3次、县道4次、村道9次、机耕道21次、人行道1次。 / 辅助工程 自动控制 采用站控系统，控制系统包括流量计量系统、压力检测系统、温度检测系统、清管指示器等。 废水 固废 通信 肖溪输气站设工业电视系统扩容1套；玖源末站设数据通信系统1套，工业电视系统1套，对讲机2套。 / 厂区车道 包括配气站4m宽站内道路和回车场，满足运输和消防要求。 废气 公用工程 供水 玖源末站由玖源化工厂区内已建给水管网上接一条DN40的管至厂内，接管点压力不小于0.10MPa。 土壤及植被破坏、 水生生物生态环境影响、 / 供电 肖溪首站依托肖溪输气站供配电系统，设备容量约 3kw；新建的玖源末站位于玖源化工区依托其供电系统设备容量约20kw，电源质量能满足本工程代电的要求。 / 暖通 玖源末站设柜式空调2台、分体壁挂式空调1台。 废水 环 污水 玖源末站设1个污水池，单个容积20m3；肖溪首站依托肖溪 废水 10保工程 池 输气站设施；管道穿越渠江管口处各设置一个50m3的沉淀池。 水土流失、 扬尘、 噪声、 固废、 废水、 绿化 玖源末站共绿化803m2，绿化率38.83%；肖溪输气站部分站内绿化680m2，绿化率42.05% / 风险防范措施 监控系统 肖溪首站在出站阀组区和工艺区各安装1台防爆带云台摄像前端，利用肖溪输气站的监控中心；玖源末站在出站阀组区和工艺区各安装1台防爆带云台摄像前端，在配气站进出口安装1台高速球形摄像前端，控制室设置监控中心，安装系统机柜和相关控制设备1套。 / 消防器材 肖溪输气站和玖源末站均为5级站场，可不设消防给水设施系统，肖溪输气站配备4具手提式磷酸铵盐干粉灭火器、1具推车式磷酸铵盐干粉灭火器和2套消防器材箱；玖源末站配备8具手提式磷酸铵盐干粉灭火器、4具手提式二氧化碳灭火器、2具推车式磷酸铵盐干粉灭火器和6套消防器材箱。 / 本项目线路主要工程量见表1-7。 表1-7 线路主要工程量 序号 主要项目 单位 数量 备注 一、线路长度 1 螺旋埋弧焊钢管DN406.4，L360N km 26.5 二、穿越工程 1 顶管穿越快速通道、县道及人行道 m/次 144/8 加套管保护 2 开挖穿越机耕道 m/次 225/30 加套管保护 3 穿越广安电厂专用铁路线 m/次 40/1 加套管保护 4 定向钻穿越渠江 m/次 900/1 5 围堰开挖穿越肖溪河 m/次 190/1 围堰开挖穿越 6 沟渠开挖穿越 m/次 181/14 7 鱼塘穿越 m/次 65/3 三、土石方工程 1 挖方 万m3 12.39 含表土剥离1.18万m3 2 填方 万m3 12.39 包括复耕及绿化覆土1.18万m3 四、附属工程 1 警示带 km 25.28 2 警示牌 块 40 3 标志桩 个 300 4 施工便道 hm2 2.23 扩建道路长约5.8km，整修道路长约2.8km，新建道路长约0.3km，便道设置宽度约为2.5m 5 堆管场地区 hm2 1.28 共14处 五、其它 1 施工临时占地 hm2 22.46 2 永久占地 hm2 0.42 3 房屋拆迁 hm2 0 4 旱地 hm2 10.38 均为临时占地 5 水田 hm2 8.46 均为临时占地 6 林地 hm2 0.18 均为临时占地 7 果园 hm2 0.08 均为临时占地 9 草地 hm2 2.29 其中：永久占地0.21 hm2，临时占 11地2.08 hm2。 9 工业用地 hm2 0.21 均为永久用地 10 其他用地（包括公路用地、河流坑塘水面、沟渠用地等） hm2 1.28 均为临时占地 六 工艺站场 座 2 七 阀室 座 1 九 钢材及水泥用量 1 钢材 t 1609 其中：管材 t 1507 2 水泥 t 1300 六、主要设备及原辅材料、动力消耗 （一）场站主要设备 工艺过程中所用的设备选型见下表1-8： 表1-8 场站主要设备 序号 设备名称 规格参数 单位 数量 肖溪首站 1 气液联通阀 PN8.25MPa DN400 套 5 2 整流器 PN8.25MPa DN400 台 8 3 清管器发送装置 PN8.25MPa DN400 台 1 4 平板闸阀 PN8.25MPa DN25 个 2 PN8.25MPa DN50 个 3 PN8.25MPa DN80 个 5 PN8.25MPa DN150 个 7 PN8.25MPa DN300 个 8 PN8.25MPa DN400 个 10 5 球阀 PN8.25MPa DN25 个 10 PN8.25MPa DN50 个 10 PN8.25MPa DN80 个 10 PN8.25MPa DN150 个 20 PN8.25MPa DN300 个 15 PN8.25MPa DN400 个 20 6 节流截止放空阀 PN8.25MPa DN25 个 5 PN8.25MPa DN50 个 8 PN8.25MPa DN80 个 10 PN8.25MPa DN150 个 12 PN8.25MPa DN300 个 15 PN8.25MPa DN400 个 20 7 绝缘接头 PN8.25MPa DN400 个 4 8 孔板阀 PN8.25MPa DN300 个 4 9 调压阀 PN8.25MPa DN300 个 6 12玖源末站 1 卧式过滤分离器 PN5.5MPa DN600 台 2（1用1备） 2 放空装置 H=20m DN150 套 1 3 孔板阀 PN5.5MPa DN250 个 1 4 节流截止放空阀 PN5.5MPa DN50 个 10 PN5.5MPa DN100 个 2 PN5.5MPa DN150 个 4 PN5.5MPa DN200 个 6 5 气液联通阀 PN5.5MPa DN400 个 1 6 整流器 PN5.5MPa DN250 台 1 7 清管器接收装置 PN5.5MPa DN400 台 1 8 球阀 PN5.5MPa DN50 个 2 PN5.5MPa DN80 个 4 PN5.5MPa DN150 个 5 PN5.5MPa DN200 个 6 PN5.5MPa DN250 个 4 PN5.5MPa DN400 个 8 9 安全阀 PN5.5MPa DN400 个 1 10 绝缘接头 PN5.5MPa DN250 个 1 PN5.5MPa DN400 个 1 截断阀室 1 球阀 PN5.5MPa DN150 个 2 PN5.5MPa DN25 个 1 PN5.5MPa DN80 个 1 2 绝缘接头 PN6.3MPa DN150 个 1 PN6.3MPa DN25 个 1 3 节流截止放空阀 PN5.5MPa DN150 个 2 PN5.5MPa DN25 个 1 4 放空装置 L=20m DN150 个 1 5 气液联通阀 PN5.5MPa DN400 个 1 （二）主要原辅材料及动力消耗 本项目主要原材料及动力供给见表1-9。 表1-9 主要原材料及动力供给 分类 名 称 数 量 规格 备 注 原辅材料 螺旋缝埋弧焊钢管 26.5km D406.46.3 GB/T8163-2008(附加技术条件) 水泥 1578t 外购 电焊条 8200kg 红砖 13000块 乙炔 70003 氧气 35003 动力 消耗 水 2890.8m3/a / 市政供水 电 8.8104kWh/a / 供电电网 13七、场站总图布置 本工程管线从肖溪输气站汇管上预留的DN300阀门接管进入肖溪首站，经计量，调压后经拟建管线输送至玖源末站，工程涉及新建肖溪首站和玖源末站输气站及截断阀室一座。管线从肖溪首站引出，自北向南，途经广安市的肖溪镇、白市镇、代市镇、前锋镇和新桥乡，止于广安市新桥工业园区玖源末站，管线全长26.5km。由于输气管线线路较长（26.5km），管径为DN406.4，沿线地形起伏大，根据输气管道工程设计规范（GB50251-2003）和沿线用气需要，中途设置截断阀室一座。站场和阀室的站址见表1-10。 表1-10 本项目站场和阀室分布情况表 站场名称 地 址 线路里程（km） 类型 备注 肖溪首站 广安市肖溪镇碧佛村 0 输配站 新建 流杯截断分输阀室 广安市代市镇流杯村 16.85 普通阀室 新建 玖源输气站（末站） 广安市新桥工业园区 26.5 输配站 新建 由于截断阀室仅设置阀门和管道，占地和设备较少，因此，对各主要场站的总图布置分析如下： 新建肖溪首站，主要设计功能为向玖源化工厂区供气。在此次建设中，新建一套供气设备，从而使其具有向下游输送天然气的功能。该输气站的总平面按功能分区进行布置，主要有：工艺装置区和消防棚等。工艺装置区位于场区的东北部，紧邻肖溪输气站；消防棚为砌体结构，紧邻工艺装置区；由于该站场委托肖溪输气站进行管理，因此综合值班室、放空火炬均依托肖输气站，本工程不新建。 线路截断阀采用气液联动球阀。该系统在管道发生破坏和泄漏时，阀门可感测管道内因泄漏造成的压降速率；当压降速率达到设定值时，阀门在很短时间内能自动关闭，将事故控制在局部范围内。线路截断阀占地面积 25m2，为单层钢结构，紧邻一条宽6m左右的XX16县道，交通便利。 玖源末站总平面按功能分区进行布置，主要有：工艺装置区、机柜间、风向标、消防棚等。建筑物主要为工艺装置区，构筑物包括消防棚、大门及门墩、逃生门、实体围墙等建（构）筑物。玖源末站大门设置在站场东北侧，站场内设置4m宽车行道，车行道两侧分别为工艺装置区和机柜间，其中机柜间位于车行道以北，工艺装置区位于车行道以南，与机柜间保持12m安全间距，同时，设置 2m宽人行检修通道分别通向机柜间和工艺装置区，方便站场检修及管理。并按照石油天然气工程设计防火规范（GB50183-2004）、建筑设计防火规范（GB50016-2006）分别在工艺装置区和 14机柜间旁设置消防棚。 综上所述，站区与周围建（构）筑物、站内建构筑物之间的防火间距遵循石油天然气工程设计防火规范（GB50183-2004）、建筑设计防火规范GB（50016-2006）等国家现行规程规范要求，确保从业人员及附近居民的安全。故项目平面布置合理。 本项目总图主要建筑物及工程量见表1-11。 表 1-11 本项目总图主要建筑物及工程量表 名称 单位 数量 备注 肖溪首站 征地面积 m2 1617 约2.43亩 砖砌实体围墙 m 95 / 站内道牙 m 170 / 工艺装置区 m2 585 200厚520级配碎石铺砌 人行场地及巡检道路 m2 17 / 站内排水明沟 m 105 / 挡土墙 m3 810 / 站内绿化 m2 680 / 消防棚 座 1 / 截断阀室 征地面积 m2 487 约0.73亩 阀室 m2 25 站内排水明沟 m 27 / 砖砌实体围墙及基础 M 95 / 1.5m成品钢质逃生门 套 1 / 站外进站道路 m2 60 100厚520级配碎石 玖源末站 占地面积（纳入玖源化工有限公司厂区征地） m2 2068 约3.1亩 绿化用地 m2 803 绿化率38.8% 工艺装置区 m2 943 200厚520级配碎石铺砌 机柜间 m2 18 1F砌体结构 4m型钢大门 套 1 / 砖砌围墙及基础 m 178 h=2.3m 道路道牙 m 300 / 人行场地及巡检道路 m2 15 / 车行道路（含站外） m2 320 / 消防棚 座 2 砌体结构 站内排水明沟 m 90 / 排水暗沟 m 20 / 八、公用工程 （一）供电 各站场均采用市政供电，肖溪首站依托肖溪配气站供配电系统，设备容量约 3kw，备用发电机也依托肖溪配气站，不设置备用发电机；流杯阀室设置2kw备用发电机一 15台；新建的玖源末站依托玖源化工有限公司供电系统，其设备容量约 20kw，能满足本工程供电需求。为确保自控通信系统等重要负荷不间断供电，设置在线式 UPS（6kVA）电源，供电时间为2h。 流杯阀室线路截断阀均采用气液联动紧急截断球阀。气液联动球阀执行机构具有压降速率感测功能和压降速率延时功能。当管道发生破裂大量泄漏天然气时，执行机构感测的压降速率达到设定值并超过设定的延时值时，气液联动球阀的指挥执行器会迅速关断阀门，截断长输管道气源，将事故限制在局部范围内。气液联动球阀属于自动控制，无需电动控制，故本项目不对流杯阀室供电。 （二）供水 肖溪首站依托肖溪配气站管理系统进行管理，不新增人员，流杯分输截断阀室无人值守，故均不考虑供水系统，玖源末站用水量如下： 本工程玖源末站位于广安新桥工业园区内，供水由园区供水管网供应。 该站用水主要包括生产用水、消防用水、职工的生活用水等，其它用水包括道路浇洒用水、绿化用水及其它不可预见用水，输气站场给水水量统计情况见表1-12。 表1-12 输气站场给水水量统计表 类别 地坪冲洗用水 生活用水 绿化用水 未预见用水量 最高日用水量 玖源末站 2.0m3/次 1.05m3/d 1.58m3/次 0.16m3/d 4.68m3/d 1、站场人员按 7 人，用水定额按 150L/人d 计；2、场地冲洗用水和绿化用水错时进行，以减小最大小时用水量。 （三）排水 本工程污水排放系统采用雨污分流。 玖源输气站内生产废水主要包括设备和场地冲洗水、分离废水，设备冲洗、排污水和少量的卧式过滤分离器分离废水。 站内生活污水水量按 0.84m3/d 计，生活污水依托玖源化工有限公司污水处理设施，经预处理池处理后通过园区污水管网进入园区污水处理厂处理达城镇污水处理厂污染物排放标准一级 A 标准后排入驴溪河。设备和场地冲洗排污水按照一周清洗、排放一次，排水量约为1.6m3/次，水中只含泥沙类机械杂质，不含有害污染物。卧式过滤分离器还会产生少量的饱和凝析水，产生量约为12m3/a，水中一般只含有少量的泥沙类机械杂质，不含有害污染物，污水池内自然蒸发，不外排。 （四）消防 根据石油天然气工程设计防火规范（GB50183-2004）和输气管道工程设计规范（GB50251-2003）相关规定，本工程站场均为五级站，可不设消防给水系统。 16肖溪首站消防可依托肖溪输气站消防队，玖源末站位于广安市新桥工业园区玖源化工厂区内，站内消防依托玖源化工厂内的消防给水设施以及玖源化工厂所依托的消防大队。 扑灭天然气火灾的根本措施在于切断气源，本工程站场及阀室的工艺装置已充分考虑并设置了气源切断装置。 根据建筑灭火器配置规范（GB50140-2005）的规定，站场及阀室工艺装置区火灾类型为C类（气体火灾），危险等级为严重危险级。 站场工艺装置区配置磷酸铵盐型移动式灭火器材，其中肖溪首站配置1具推车式磷酸铵盐干粉灭火器，4具手提式磷酸铵盐干粉灭火器；流杯阀室配置2具手提式磷酸铵盐干粉灭火器；玖源末站设置2具推车式磷酸铵盐干粉灭火器，8具手提式磷酸铵盐干粉灭火器，4具手提式二氧化碳灭火器。 九、外环境关系 本项目中的管道走向服从沿线城镇、公路、铁路等规划发展，截断阀室布置符合相关规范要求；管道走向进行优化，线路原则上与城镇规划相结。根据气盐结合系列化工项目配套工程项目可行性研究报告及现场勘查，为了方便描述其周边关系，将本项目分为两部分进行说明： （一）新建管线 本工程管道总体走向为自北向南方向，主要沿丘陵铺设，途经广安市的肖溪镇、白市镇、代市镇、前锋镇和新桥乡等场镇，根据现行输气管道工程设计规范（GB50251-2003）中定义的地区等级，经现场踏勘本工程管道穿越地段主要为二、三级地区，管道沿线无风景名胜区、自然保护区等需要特殊保护的地区，管线两侧5米范围内无居民等敏感点，管线两侧200m范围内有居民684户，管线左右两侧居民点距离管线最近为19m。管线两侧200m范围内环境保护目标情况见表1-13。 表1-13 管线两侧200m范围内环境保护目
