XX变电站工程环境影响评价报告表.doc

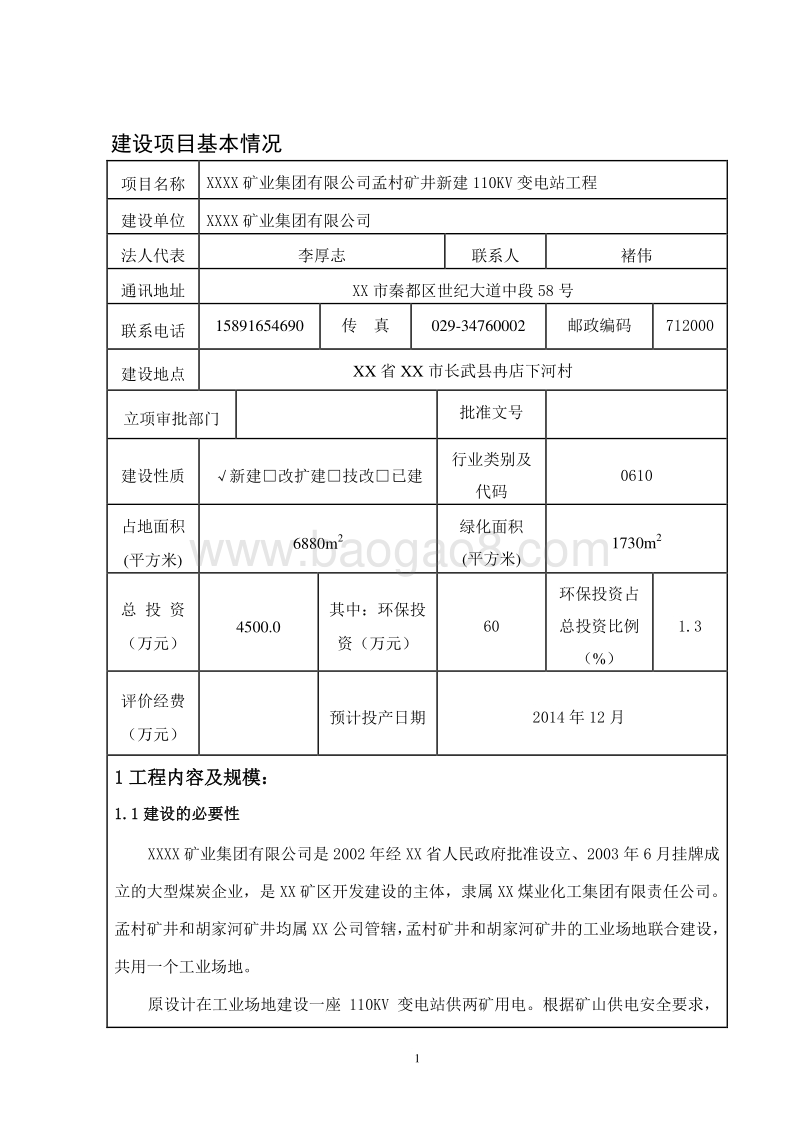

1 建设项目基本情况 项目名称 XXXX 矿业集团有限公司 孟村 矿井 新建 110KV 变电站 工程 建设单位 XXXX 矿业集团有限公司 法人代表 李厚志 联系人 褚伟 通讯地址 XX 市秦都区世纪大道中段 58 号 联系电话 15891654690 传 真 029-34760002 邮政编码 712000 建设地点 XX 省 XX 市长武县冉店下河村 立项审批部门 批准文号 建设性质 新建 改扩 建 技改 已建 行业类别及代码 0610 占地面积 (平方米 ) 6880m2 绿化面积 (平方米 ) 1730m2 总 投 资 （万元） 4500.0 其中：环保投 资（万元） 60 环保投资占总投资比例（ %） 1.3 评价经费 （万元） 预计 投产日期 2014 年 12 月 1 工程内容及规模： 1.1 建设的必要性 XXXX 矿业集团有限公司 是 2002 年经 XX 省人民政府批准设立、 2003 年 6 月挂牌成立的大型煤炭企业，是 XX 矿区开发建设的主体，隶属 XX 煤业化工集团有限责任公司。孟村矿井和胡家河矿井 均属 XX 公司管辖， 孟村矿井和胡家河矿井 的工业场地 联合建设 ，共用一个工业场地 。 原设计 在工业场地建设一座 110KV 变电站供两矿用电。 根据 矿山供电安全要求 ， 2 两个矿井共用一个变电站不符合煤矿 安全供电 的要求，故 公司决定 孟村矿井新建一个110KV 变电站。 1.2 建设规模及主要内容 1.2.1 供电电源 根据 煤炭安全规程规定“矿井应有两回电源线路供电，当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷”，因此孟村矿井工业场地变电站采用双回路电源供电。 根据孟村矿井附近电源情况以及与业主单位、供电部门沟通，亭口 110kV 变电站可以为孟村矿井提供电源。 故本次设计孟村矿井二回电源均考虑引自 长武 亭口 110kV 变电站。 孟村 矿井 110KV 变电站 电源 以双回路引自 长武 亭口 110kV 变电站 110KV 母线 ，同塔架设，导线型号 LGJ-300/40 型钢芯铝绞线 。线路运行方式为一回运行，另一回带电备用。 亭口 110kV 变电站位于 孟村 矿井 工业场地西南方向 约 3.5 公里。 主变压器： 孟村矿 井 新建 110kV 变电站内安装三台 SSZ11-M-20000/110。 110 81.25%/38.5 2 2.5%/10.5kV、 20000kVA 的全密封式三相三绕组自冷式有载调压降压变压器，容量比为 100/100/100。正常运行时，两台运行，一台备用，负荷率为 69.7%。 变电站 110kV 系统采用双母线接线方式， 110kV 配电装置选用 ZF4-126 型六氟化硫户内全封闭组合电器（ GIS）， 110kV 配电装置包括二个电源进线间隔、三个主变出线间隔、二个电压互感器间隔柜及一个联络间隔，共计 8 个间隔。 变电站 35kV 系统设备全部为后期扩建预留，本次设计主变 35KV 侧空载运行， 35KV设备不予考虑，矿井初期只预留 35kV 配电室位置。 变电站 10kV 系统为单母线分三段接线， 3 回进线， 36 回出线， 2 组电压互感器， 2台母联断路器柜， 2 台母联隔离柜，其中出线柜中含 2 台消弧线圈馈线柜， 2 台电容器馈线柜 ， 2 台配电变馈线柜， 5 台备用出线柜。 10kV 系统设备选用户内 KYN28-12 型开关柜，配 VBG-12P 型固封极柱式真空断路器。 10kV 配电装置为户内布置。 3 1.2.2 电气总平面布置 变电站 110kV 进线由西面进入变电所，其中主变压器为户外布置， 110kV 配电装置及 35KV、 10kV 配电装置为户内布置。变电站的 北 侧为 110kV 配电室 ， 主控室及辅助厂房联合建筑 位于变电站的东南侧 。变电站的东侧为 10kV 配电室， 35kV 配电室布置在变电站的 南 侧。主变压器与 110kV 设备间采用 LGJ 185 软导线连接，主变压器与35kV 设备间采用 35KV 全绝缘铜管母线连接， 10kV 配电室与主变之间采用 10KV 全绝缘铜管母线连接。 变电站平面布置见图 1。 1.2.3 所用电及直流系统 变电站装设两台所用变压器， 2 台所用变压器低压侧分列运行。所用电压为380/220V，采用三相四线制接线，接线形式为单母线分段。 所用变选型为 SG10 160/10.5， 160kVA 干式变压器， 接线形式 为 DYn11。所用配电屏选用 GGD2-型屏。 变电站直流电源选用智能型高频开关电源 200Ah 全密封、免维护蓄电池组，直流系统采用双套冗余高频开关电源充电装置，单 电池组，直流系统电压为 -220V。直流系统采用单母线接线。交流进线采用双电源自投开关。 1.2.4 变电站控制、保护、信号系统 变电站按有人值班设计，自动化系统采用集中与分散方式，布置采用分散与集中相结合的布置方式。对于主变压器及 110kV 部分的监控和保护设备按单元组屏布置在主控室内；对于 10kV 线路及电容器，其监控、保护、测量装置均安装在各配电装置的开关柜上，采用分散布置的方式。 以计算机监控系统为核心，实现对全部的一次设备进行监视、测量、控制记录和报警功能，并与保护装置和远方控制系统中心及设备通讯达到信息 共享。 10kV 开关均可就地手动操动跳、合闸手段，功能上不依赖于站控计算机系统，增强整个系统的可靠性和灵活性。 计算机监控系统具有高性能的软、硬件配置，并具有完整的显示、告警及遥控功能， 4 5 实时的信息处理、打印功能、计算功能以及在线维护等功能。 依据中华人民共和国环境保护法、中华人民共和国环境影响评价法以及建设项目环境影响评价分类管理目录等相关法律法规的规定，该建设项目应进行环境影响评价，编制环境影响报告表。 XXXX 矿业集团有限公司 委托核工业二三研 究所编制该建设项目的环境影响报告表，我所在接受委托后，组织相关专业技术人员对建设项目的站址以及线路进行实地调研，收集相关的技术资料，在通过对资料的分析以及现场调研 和监测，在此 基础上，依据环境影响评价相关的技术导则，编制本项目环境影响报告表。 1.3 变电站 地理位置及周围环境现状 1.3.1 变电站地理位置 孟村矿井 位于 XX 省 XX 市彬县东北向约 18km，距 XX 市约 148km。行政区划属 长武县 管辖。变电站位于 孟村 、胡家河 矿井 工业广场的 西 侧 。其地理位置见图 2。 6 1.3.2 站址 该变 电站位于 孟村 、胡家河 矿井 工业广场的 西 侧 的山上 ， 变电站海拔高度约 908m，工业广场的海拔高度约 870m。变电站东侧为进站道路，北侧 距离 变电站 北边界约 50m为 瓦斯抽放站 ，南侧 距离变电站南边界约 35m 为 生活饮用水净水车间、 高位日用、消防水池以及高位日用、消防水池给水泵房。西侧为农田以及果园。 1.4 评价范围 工频电场 强度 、工频 磁感应强度 ：以变电 站站 址为中心的半径为 500m 范围内区域为 工频电场 强度 、工频 磁感应强度 的评价范围。 无线电干扰：以 变电 站 围墙外 2000m 或距最近带电构架投影 2000m 内区域为无线电干扰评价范 围。 运行噪声：厂界噪声为变电 站 至围墙外 1m 处，环境噪声以 变电 站 站址为中心、半径 200m 范围内的敏感区。 由于该变电站的 110KV 输电 线路的产权归属 供电局 ，所以本次评价不包含 输电 线路。 1.5 编制依据 1.5.1 有关法律、法规、标准、导则、规范及规程 1.5.1.1 采用的法律 （ 1）中华人民共和国环境保护法， 2002 年 10 月 28 日； （ 2）中华人民共和国环境影响评价法， 2003 年 9 月 1 日； （ 3）中华人民共和国水污染防治法， 1996 年 5 月 15 日； （ 4）中华人民共和国大气污染防治法， 2000 年 9 月 1 日； （ 5）中华人民共和国噪声污染防治法， 1997 年 3 月 1 日； （ 6）中华人民共和国固体废物污染环境防治法， 2005 年 4 月 1 日； （ 7）中华人民共和国水土保持法， 1991 年 6 月 29 日； （ 8）中华人民共和国土地管理法， 1999 年 1 月 1 日； （ 9）中华人民共和国清洁生产促进法， 2002 年 6 月 29 日； （ 10）中华人民共和国电力法， 1995 年 12 月 28 日。 7 1.5.1.2 采用的法规 （ 1）中华人民共和国国务院令第 253 号建设项目环境保护管理条例； （ 2）国家环境保护总局 环发 2003第 14 号令建设项目环境保护分类管理名录； （ 3）国家环境保护局 1997第 18 号令电磁辐射环境保护管理办法； （ 4）中华人民共和国国务院令第 239 号电力设施保护条例， 1998 年 1 月 7 日； （ 5）全国生态环境保护纲要， 2000 年 12 月 20 日； （ 6）中华人民共和国国家经济贸易委员会、中华人民共和国公安部第 8 号令电力设施保护条例细则； （ 7）国家电网科 200485 号国家电网公司环境保护管理办法（试行）； 1.5.1.3 有关标准 （ 1）声环境 质量 标准（ GB3096-2008）； （ 2）高压交流架空送电线无线电干扰限值（ GB15707-1995）。 1.5.1.4 有关技术导则 （ 1）环境影响评价技术导则 声环境（ HJ/T2.4-93）； （ 2）环境影响评价技术导则 非污染生态影响（ HJ/T19-1997）。 1.5.1.5 有关管理导则 （ 1 ） 辐 射 环 境 保 护 管 理 导 则 电 磁 辐 射 环 境 影 响 评 价 方 法 与 标 准 （ HJ/T10.3-1996）； （ 2）辐射环境保护管理导则 电磁辐射监测仪器和方法（ HJ/T10.2-1996）。 1.5.1.6 有关技术规范 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）。 1.6 评价标准 执行 XX 市 环保局下达的评价标准： （ 1） 工频电场 根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中规定 的 标准 ，以 4kV/m 作为居民区工频电场评价标准 。 （ 2）工频磁场 8 以国际辐射保护协会关于对公众全天辐射时的工频 磁场 限值 0.1mT 作为磁感应强度的评价标准。 （ 2）无线电干扰 以变电所围墙外 2000m或距最近带电构架投影 2000m内区域为无线电干扰评价范围。 （ 3）声环境 变 电 站 采用的声环境评价标准 为： 变电站厂界噪声执行 GB12348-2008工业企业厂界环境噪声排放标准中 2 类标准； 与本项目有关的原有污染情况及主要环境问题： 本项目 为新建工程， 无原有污染情况。 9 建设项目所在地自然环境社会环境简况 1 自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）： 1.1 地形地貌 XX矿区属陇东黄土高原塬梁丘陵沟壑区，地势西南高东北低，泾河自西北向东南贯穿中部，将全区分割成东北、西南两塬加川道的地貌格局。两个塬体均向泾河下 游倾斜，塬面破碎，沟壑密集。 孟村 井田位于 XX 矿区的东部 ，井田西部属北极塬的一部分， 主要为黄土塬和河谷平川，原面开阔平坦，海拔 +1000 +1200m，泾河河谷高程 +850 +870m。 1.2 气象条件 本区地处中纬带高原区，属暖温带半干旱大陆性季风气候区，冬季干旱，夏季炎热，四季比较分明，雨热同季、气温日差较大，干湿季节分明，年降雨量变化大，常出现干旱。每年 3-5 月份为西北季风期，最大风速 12.7m/s。据 长武县 气象站资料： 极端最高气温 36.9（ 1966 年 6 月 19 日）； 极端最低气温 -24.9（ 1975 年 12 月 13 日）； 年平均气温 9.1； 元月平均气温 -5.1（最低月份）； 七月平均气温 22.4（最高月份）； 霜期一般为 10 月中旬至来年 4 月下旬； 冰冻期 开始于 10 月至来年 3 月下旬； 冻土层最大厚度 68cm； 年平均降雨量为 587.8mm； 年平均蒸发量为 1552.4mm。 水系及主要河流： 矿区河流水系以泾河为骨干，呈羽状分布，泾河是渭河的最大支流，发源于宁夏六盘山东麓。泾河干流自西北向东南流经长武县亭口镇汇于黑河后，在北极镇雅店村进入彬县境内。年平均流量 57.60m3/s，最大洪峰 15700 m3/s（ 1911 年），枯水期最小流量 1m3/s（ 1973 年）。 矿区内 泾河含沙量多年平均 155kg/s，平均年输沙量 10 为 28300 万 t。 孟村井田过境河流主要有泾河和黑河。东部边缘为泾河阶地，黑河从井田南部由西北向东南蜿蜒流过，南河为黑河的一级支流，至井田西部边界河川口汇入黑河。 1.3 地震 矿区地质构造简单，地壳运动缓慢而稳定，属弱震区。所发生的地震，震源大多在境外，且裂度不大，破坏性较小。据历史记载， 1968 年 6 月 19 日，彬县东南发生 1.6 级地震，住户有震感，这是有记载的唯一震源在本区的地震，区内无破坏 性地震记录。 1976 年 8 月 16 日，四川松潘、平武间发生 7.2 级地震，彬县有强烈震感，局部房屋有轻微裂缝。根据国家地震局颁布的中国地震动参数区划图（ GB18306-2001）， 本区抗震设防烈度为 6 度， 地震动峰值加速度（ g）为 0.05，地震动反应谱特征周期分区为 3 区的中软场地类型。 1.4 植被 区域指标 以暖温带落叶阔叶林为主，植被类型较为单一，以刺槐树种为主。结合井田内植被种类分布具体情况， 植被类型分为刺槐林；白羊草、黄背草草丛；农业植被；无植被地段四类。 植被区划属暖温带夏绿落叶阔叶林区的黄土塬农耕植被小 区，为 XX 省重要的果粮产区。以农业植被和白羊草、黄背草草丛为主。 刺槐林面积较小，多为人工林，主要分布于北部的坡头上、小章镇及史家庄一带黄土谷坡处。 白羊草、黄背草草丛是评价区内分布面积较广的自然植被类型，广泛分布于黄土冲沟内，植被种类为耐旱性较强的草原植被群落，类型主要有白羊草、黄背草、长芒草、达乌里胡枝子、茭蒿、铁杆蒿等，在部分地区混生有狼牙刺、酸枣、荆条、黄刺玫、胡颓子等灌丛。 农业植被在项目区内分布面积最大，广泛分布于黄土塬、黄土梁与河流阶地，其中黄土塬、黄土梁主要为旱地，而河流阶地多为水浇地，项目 区所在地为 XX 省重要的苹果适生区，因此，以苹果为主的经济林在塬面与河流阶地分布面积很大，同时，枣、梨、柿子、胡桃、花椒等经济林在项目区属内种植面积也较大；粮食作物以小麦为主，次为高粱、玉米、谷子、糜子、豆类等，经济作物中棉花与油菜也占有一定的数量。 11 无植被地段主要分布于泾河的河漫滩，地表组成物质为全新统以砂、砾石为主的冲积物，为裸地 。 2 社会环境简况（社会经济结构、教育、文化、文物保护等）： （ 1）社会经济状况 长武县位于 XX 省 XX 市西北部，地处渭北旱塬沟壑区。地理座标东经1073849 1075802 ，北纬 345909 351837 。东与彬县为邻，南与甘肃省灵台接壤，西与甘肃省泾川接壤，北与甘肃省宁县、正宁县接壤。南北最长处 30.06 公里，东西最宽处 27.23 公里。土地总面积 567 平方公里，（折合 848844.2 亩）。占 XX 市总面积的 5.5%，占 XX 省总面积的 0.28%。县域年均降雨量 580 毫米左右，光照充足，四季分明，属农牧结合生态类型区。 全县辖 9 镇两个发展服务中心 160 个行政村，总人口 17.3 万人，其中农业人口15 万人，占总人口的 86.7。 2010 年，全县实现国内 生产总值 24.9 亿元，其中第一产业 5.5 亿元，第二产业 14 亿元，第三产业 5.4 亿元；全社会固定资产投资完成48 亿元；地方财政收入完成 10860 万元；城镇居民人均可支配收入达到 15992 元，农民人均纯收入达到 4177 元。 长武历史文化悠久，矿产资源丰富。长武为古人类发祥地之一，秦始皇 27 年始建鹑觚县，距今已有 2200 多年的历史。境内煤炭、石油资源丰富，已探明煤炭储量57 亿吨，煤层平均厚度 10.64 米，煤质优良，结构简单，属低灰、特低硫、特低磷、中高发热量的国家标准煤；煤层气深埋地下 400 600 米之间，总 量约 212 亿立方米；石油储量 2.6 亿吨，目前正处于勘查阶段，能源开发前景广阔，工业发展潜力巨大。 长武自然条件独特，农业特色突出。全县现有耕地 30 万亩，粮食产量近年来一直保持在 5 万吨以上。属国家苹果标准化生产示范区， XX 省优质苹果生产基地县，全县苹果面积已发展到 24 万亩，产量达到 24 万吨。果品不但销往国内各大中城市，还远销到越南、马来西亚、俄罗斯、新西兰、香港、澳门等国家和地区，被国家标准委确定为国家出口苹果标准化生产示范县，被中国果品流通协会授予 “ 中国苹果之乡 ” 称号。 12 长武基础设施完善，发展环境优越。 长武地处秦陇交界要冲，历来为商贾云集之地，古有 “ 旱码头 ” 之誉，是古丝绸之路必经之地，服装、布匹等交易频繁，商贸活跃，市场繁荣，长期以来形成的槐米、花椒等农产品市场，辐射周边兰州、平凉、西峰、银川等城市，成为西北地区规模最大的集散地。长武区位优势明显，国务院最新批准的关中 天水经济区发展规划将长武列入三级城市集群，是连接天水、庆阳、平凉、宝鸡、 XX 的节点城市。县内基础设施完善， 312 国道穿境而过，福（州） 银（川）高速公路和已开工建设的西（安） 平（凉）铁路横贯全境，全县 90%以上的乡村道路实现了柏油（水 泥）化。境内有 110KV 变电站、 35KV 变电站各 4 座，装机容量 720 万千瓦的大唐 XX 发电厂正在建设，电力能源供应充足。境内有泾河、黑河、南河三条河流，平均径流量达到 57.35m3/s，总库容 2.278 亿立方米的亭口水库已正式开工建设，库容 750 万立方米的鸦儿沟水库已开始蓄水，发展工业水源充足。 （ 2） 文物古迹 长武为古人类发祥地之一，境内发现仰韶文化、龙山文化和秦汉文化等遗址 239处，古墓葬 12 座，碑碣造像 133 处（件），古建筑 16 处。国家级重点保护单位 豳州昭仁寺位于县城东街，建于唐贞观四年，主体建筑大雄 殿“一担挑八角”的独特造型，充分显示了古代建筑艺术的高超，目前国内仅存两处。寺内还保存有珍贵的唐虞世南书法艺术名碑。另外还有省级重点文物保护单位 7 处，县博物馆收藏历史文物 1585 件。 经调查， 变电站评价范围内 无名胜古迹和文物保护单位。 13 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等） 变电站站址位置处于 孟村 、胡家河 矿井 工业广场 的西侧山上 ， 变电站所在 区域无其他工业污染源，其环境空气等环境质量现状处于环境本底状态。 由于变电站工程的主 要环境影响因素为电磁辐射，本次评价对该区域的工频电场强度、工频磁感应强度、无线电干扰以及区域声环境质量现状进行监测。 本次电磁辐射、无线电干扰以及噪声委托 XX 省辐射环境监督管理站进行监测 ，并出具监测报告，本次评价引用该监测报告的数据。 1 监测项目和仪器 1.1 监测项目 工频电场强度、磁感应强度：地面 1.5m 高处的工频电场强度、磁感应强度； 无线电干扰：变电所所区地区敏感点处的 0.5MHz 的无线电干扰场强。 区域环境噪声：等效连续 A 声级（ LeqdB（ A）。 1.2 监测仪器 本次监测的主要项目及仪器见表 1。 14 表 1 监测项目、仪器 1、工频电场、工频磁场监测仪器 仪器名称 工频电磁场测量仪 仪器型号 PMM8053B（主机）， EHP50C（探头） 出厂编号 262WL00824， 352WN00902 生产厂家 PMM， 德国 NARDA 公司 测量范围 电场： 0.01V/m 100kV/m，磁感应强度： 1nT 10mT 测量频率 5Hz 100kHz 校准单位 中国计量科学研究院 校准日期 2013 年 5 月 14 日 校准证书 XDdj2013-1370 2、无线电干扰监测仪器 仪器名称 EMI 型测试接收机 仪器型号 KH3933 生产厂家 北京科环世纪电磁兼容技术有限责任公司 出厂编号 0833012 测量频率 150kHz 30MHz 测量范围 （ 0 120） dB(V/m) 校准单位 中国计量科学研究院 校准日期 2013 年 5 月 14 日 校准证书 XDdj2013-1399 3、噪声 仪器名称 精密噪声频谱分析仪 仪器型号 HS5660C 型 出厂编号 09109088 生产厂家 四三八厂嘉兴分厂 测量范围 25 130dB， A 计权 测量频 率 10 Hz 20 kHz 校准单位 中国计量科学研究院 校准日期 2013 年 5 月 13 日 校准证书 LSae2013-1421 1.3 监测结果及评价 本项目 为拟建项目 ， XX 省辐射环境监督管理站于 2013 年 12 月 25 日 对变电站周围 进行环境质量现状监测 ， 监测布点见图 3。 15 图 3 监测布点图 （ 1） 声环境 2013 年 12 月 25 日，对变电站 周围 进行声环境现状进行了监测，监测结果见表 2，表中监测数据为等效连续 A 声级（ Leq）。 表 2 变电站环境噪声监测值 测点位置 测量值 dB（ A） 昼间 夜间 变电站 东 站 界 50.1 43.2 南 站 界 49.6 43.9 北 站 界 48.9 42.7 西 站 界 48.0 43.7 标准值 60 50 根据监测结果，本工程运行时 变电站边界外 噪声 昼间 在 48.0 50.1dB（ A） ，夜间在 42.7 43.9dB（ A） ， 满足声环境质量标准（ GB3096-2008） 2 类标准限值的要求。 （ 2） 电磁环境 变电站 周围的 工频电场强度、工频磁感应强度和无线电干扰进行了现状监测 ，监测结果见表 3。 16 表 3 孟村 110kV 变电站四周工频电磁场 及无线电干扰 监测结果 测点 编号 监测点位 距地高度（ m） 工频电场强度（ V/m） 工频磁感应强度（ T ） 无线电干扰0.5MHz（ V/m） 1 东厂界外 5m 1.5 5.080 0.009 32.5 2 南厂界外 5m 1.5 4.282 0.009 33.0 3 北厂界外 5m 1.5 6.962 0.012 32.8 4 西厂界外 5m 1.5 4.761 0.009 32.2 标准值 4（ Kv/m） 0.1mT 46 环境现 状监测表明，项目运行时 变电站四周的 工频电场强度、工频磁感应强度均低于 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）推荐的暂以 4kV/m 作为工频电场评价标准和工频限值 0.1mT 作为磁感应强度的评价标准；项目所在区域，晴天条件下的无线电干扰场强限值（测试频率为 0.5MHz）满足不大于 46dB（ V/m）的要求。 主要环境保护目标（列出名单及保护级别）： 由于该变电站处于 孟村 、胡家河 矿井 工业广场 西 侧山上 ，变电站 边界 周围主要为矿井的 生产建筑物， 变电站西边界 为农田 和果园 ， 南北边界外为 生活饮用水净水车间、高位日用、消防水池以及高位日用、消防水池给水泵房以及矿井瓦斯抽放站 。 变电站周围 500m 内 无常住 居民 ，所以变电站周围无环境敏感目标分布。 17 变电站周围环境现状见照片。 18 评价适用标准 环 境 质 量 标 准 （ 1） GB3095-96环境空气质量标准二级标准； （ 2） GB3096-2008声环境质量标准 2 类标准； 污 染 物 排 放 标 准 （ 1） 变电站厂界噪声执行 GB12348-2008工业企业厂界环境噪声排放标准中 2 类标准； （ 2） 电磁场 根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）的推荐值，以 4kV/m 作为居民区工频电场评价标准，以国际辐射保护协会关于对公众全天辐射时的工频限值 0.1mT 作为磁感应强度的评价标准。 110kV 输变电工程参照该标准执行。 （ 3）无线电干扰 根据高压交流架空送电线无线电干扰限值（ GB15707-1995）规定：在距边相导线投影 20m 距离处、测试频率为 0.5MHz，在晴天条件下： 110kV 送电线路的无线电 干扰限值不大于 46dB（ V/m ）。 变电 站 无线电干扰值参照执行。 总 量 控 制 指 标 无 总量控制指标。 19 建设项目工程分析 1 工艺流程简述（图示）： 变电站是将 进来的电压经过升压或降压 后送出，输变电工程是 在输送电能时，采用高压（ 500kV、 220kV、 110kV）输送可减少线路损耗，提高能源利用率。本工程将来自 110kV 变电站的 110KV 变为 35KV、 10KV 电压 然后 送到各供电场所。 输出 变电站的工艺流程示意图 2 主要污染工序： 变电站工程的主要污染工序 为变电站的主变以及电气设备在运行过程中所产生的电磁辐射。其主要环境影响因素为： 变电站环境影响因素： 1、 施工期 变电 站 土建施工主要包括三通一平、基础施工、土建施工及设备安装等几个阶段。施工期对环境的影响主要有：土地占用、植被破坏、施工噪声、施工扬尘、固体废弃物、施工废水和施工人群生活污水的排放等。 2、 运行期 变电 站 在运行期的主要污染因子有：工频电场 强度 、 工频 磁 感应强度 、无线电干扰 场强 、 变电站设备 运行噪声。 （ 1） 工频电场 强度 、 工频磁感应强度 及无线电干扰 场强 分析 110kV 变电 站 内的主变压器、 110kV 配 电装置和输电线端在运行期间会形成一定强度的 工频电场 强度 、 工频磁感应强度 及无线电干扰 场强 。 110KV 变电站 将 110KV 经过降压至35KV、 10KV 送出 20 （ 2） 噪声污染源分析 根据现场调查、 勘 测及资料分析，本工程的 110kV 变电 站站址 位置附近 无较大噪声源 。 变电 站 对外界环境可能造成噪声污染的主要污染源为变电 站 内的设备 运行所产生的噪声 ，通过实际调查及目前已运行的 110kV 变电 站 实际测量结果，主变压器在工作时，产生的噪声一般在 65dB(A)左右，以中 低 频成份为主。因此， 110kV 降压 变电 站 主变压器的工作噪声是 变电站的主要声源 。 （ 3）生活废水 变电站值班人员每天为 2 人，其生活 废水产生量约为 20t/a，生活废水经过变电站的化粪池处理后，通过工业广场的地下管网送至废水处理站处理达标后后外排。 （ 4）变压器事故油池 变电 站主变和电容器 设事故油池， 事故油池具有油水分离功能，且容量不小于最大油箱的油量。 当 站 内任何一台主变压器发生事故时， 事故变压器油将 全部排至事故油池内， 事故池的变压器油由 具有危险废物处置资质的 专业回收公司进行回收处理 ，不外排。事故油池由水泥筑成， 并采取防渗措施， 上部密闭，满足防渗要求。 21 项目主要污染物产生及预计排放情况 内容 类型 排放源 （编号） 污染物 名 称 处理前产生浓度 及产生量 排放浓度 及排放量 大气 污染 物 开挖土石方 车辆运输 扬尘和少量 NOx、碳氢化合物、 CO等 施 工场地扬尘为 2.176 3.435mg/m3 无组织排放，排放量小 水污 染物 生活污水 生产废水 COD SS 石油类 其中生活污水量最高约0.55m3/d 0 固体 废物 生活垃圾 生活垃圾 集中收集，由工业广场统一收集后送生活垃圾处置场 0 噪 声 施工期： 灌桩机 ： 99dB（ A） ； 挖土机 ： 91dB（ A） ； 搅拌机 ： 87dB（ A） ； 电锯 /电刨 ： 99/94dB（ A） 运行期： 主变压器： 60dB（ A） 其 它 工频 电场强度： 站址及输电线路小于 4kV/m 工频磁感应 强度： 站址及输电线路小于 0.1mT 无线电干扰： 站址及输电线路小于 46 V/m 生态环境影响分析： 本工程主要生态环境影响主要是建设期的影响。 变电站站址基础开挖等作业 ，在施工开挖过程中， 会造成对施工场址的地表植被产生破坏，但工程施工期较短，在施工结束后对可绿化的地表进行植被绿化，而且本工程的占地相对较小，所以对区域的生态环境影响很小。 由于基础开挖和土石方的堆放， 会造成地面裸露， 在不利气象条件下，产生 土壤侵蚀和水土流失。 综上分析，本项目在施工期间对生态环境影响不大，而且通过采取相应的生态保护和恢复措施，尤其是通过施工管理和强化施工期的保护和恢复，则本项目建设对生态环境影响是可接受的。 22 环境影响分析 1 施工期环境影响简要分析： 1.1 环境空气影响分析 建设期土石方开挖、装卸、转运以及建筑材料的运输过程，都会造成地面扬尘污染，其扬尘量的大小与施工现场条件、管理水平、机械化程度及施工季节、土质结构、天气条件等诸多因素有关，难以定量。根据类比资料，地面施工场地扬尘为 2.1763.435mg/m3，施工场地下风向 20m 施工扬尘高达 1.5mg/m3，施工扬尘对环境空气的影响主要在下风向距离 200m 范围内，超标范围在下风向 100m 内。本工程建设场地均位于 开阔地带，施工扬尘对周围环境空气的 影响较小。 1.2 声环境影响分析 1.2.1 施工期声环境影响评价 1.2.1.1 施工噪声预测 施工噪声可近似视为点声源处理，其衰减模式如下： Lp=Lpo-20lg(r/ro) L 式中： Lp距声源 r 米处的施工噪声预测值， dB(A)； Lpo距声源 ro 米处的参考声级， dB(A)； roLpo 噪声的测点距离（ 5 米或 1 米）， m。 L采取各种措施后的噪声衰减量， dB(A)。 变电 站 施工期机械运行将产生噪声，根据国内外同类变电 站 施工所使用的设备噪声源水平类比调查，其中主要施工机械噪声水平 见 表 4。 表 4 主要施工机械噪声水平 dB（ A） 设备名称 噪声源 场界噪声限值（ GB12523-90） 昼间 夜间 灌桩机 99 85 禁止施工 搅拌机 87 70 55 挖土机 91 75 55 电锯 /电刨 99/94 70 55 1.2.1.2 施工噪声预测结果及分析 利用表 9中主要施工机械噪声水平类比资料作为声源参数，根据上述预测模式进 23 行预测，计算的变电 站 的施工噪声水平预测结果 见表 5。 表 5 距声源不同距离施工噪声水平 dB（ A） 施工阶段 施工机械 20m处声源 30m 40m 50m 80m 100m 150m 200m 打桩 灌桩机 77 74 71 69 65 63 59 57 结构 搅拌机 68 65 62 60 56 54 50 48 土石方 挖土机 75 72 69 67 63 61 57 55 结构装修 电锯 /电刨 77/73 74/70 71/67 69/65 65/61 63/59 59/55 57/53 根据 表 10 预测结果 ， 在使用 挖土机、搅拌机、灌桩机、电锯和电刨时 ，白天在距离声源 20m 时满足建筑施工场界噪声限值（ GB12523-90）。 变电站的施工噪声 水平昼间在施工场界 150m 处满足 声 环境 质量 标准 2 类标准的要求，夜间在 200m 处除搅拌机能够满足 声 环境 质量 标准 2 类标准的要求外，其余设备均不能满足 声 环境质量 标准 2 类标准的要求。 1.2.2 噪声污染防治措施 控制对产生高噪声设备使用，尽量安排在白天使用，深夜 (22:00-6:00)不得使用强噪声设备。汽车晚间运输尽量用灯光示警，禁鸣喇叭。此外，应对产生噪声的施工设备加强维护和维修工作。 建筑施工由于各阶段使用的机械设备组合情况不同，所以噪声辐射影响的程度也不尽相同。由于施工是在露天作业，流动性和间歇性较强，对各生产环节中的噪声治理具有一定难度，下面结合施工特点，对一些重点噪声设备和声源，提出一些治理措施和建议： 从规范施工秩序着手，合理安排施工时间，合理布局施 工场地，选用良好的施工设备，降低设备声级，降低人为的噪声，建立临时隔声障减少噪声污染。 对各施工环节中噪声较为突出且又难以对声源进行降噪可能的设备装置，应采取临时围障措施，围障最好敷以吸声材料，以达到 较好的 降噪效果。 1.3 地表水环境影响分析 项目产生的废水主要 有施工生产废水和施工人员的生活污水。 （ 1） 生产废水 24 生产废水包括砂石冲洗水，机械设备洗涤水 等 ，生产废水除含有少量的油污和泥砂外，基本没有其它污染指标，设临时沉砂池将废水沉淀后作为施工生产用水 。 （ 2） 生活污水 本项目施工期 人员租住当地民房，所以施工 人员的生活污水 纳入当地生活污水和生活垃圾处理系统。 总体而言，本工程施工期对环境的影响主要表现在扬尘、噪声、施工废水和对生态环境产生一定影响。施工期的影响是暂时的，局部的，在施工中和结束后通过采取一系列的污染防治措施，可使影响降至最低。 1.4 固废环境影响分析 建设期固体废弃物主要有生活垃圾和 少量建筑垃圾 。 （ 1） 建筑垃圾主要包括建设过程地基处理和建材损耗 的废渣， 少量建筑垃圾全部回填 ， 对环境影响小。 （ 2）站区施工期挖填方 基本平衡 ，所以站址施工基本不产生弃土。 （ 3）塔基施工期土方挖填后的少量弃方，可以填埋 在低凹处，进行绿化。 1.5 生态环境影响分析 站址为 矿井 建设用地，该站址的占地面积为 6880m2，目前站址占地范围内无植被覆盖，所以站址的建设不会对区域的生态环境产生不良影响。 由于站址的地表开挖， 场地 开挖地基破坏地表原有植被、土层裸露，弃土弃渣堆放构成水土流失源，遇暴雨和大风不利天气
