XX公司汽车加气站环境影响评价报告表.pdf

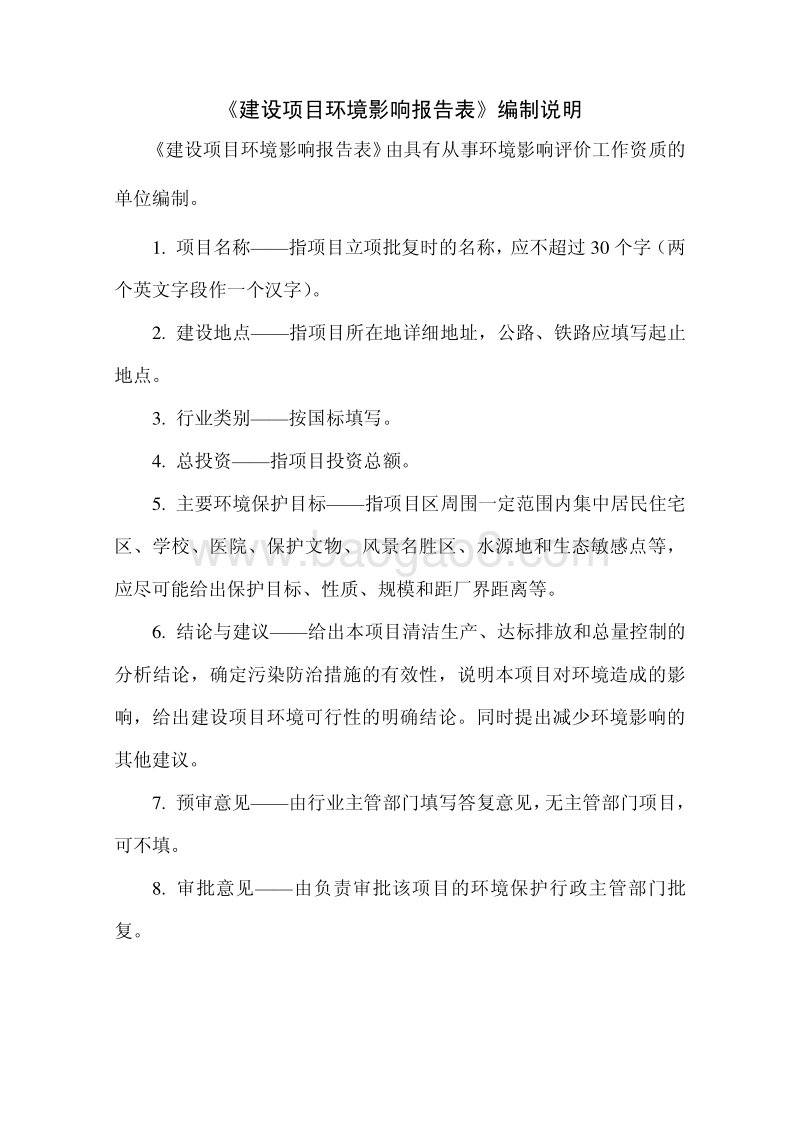

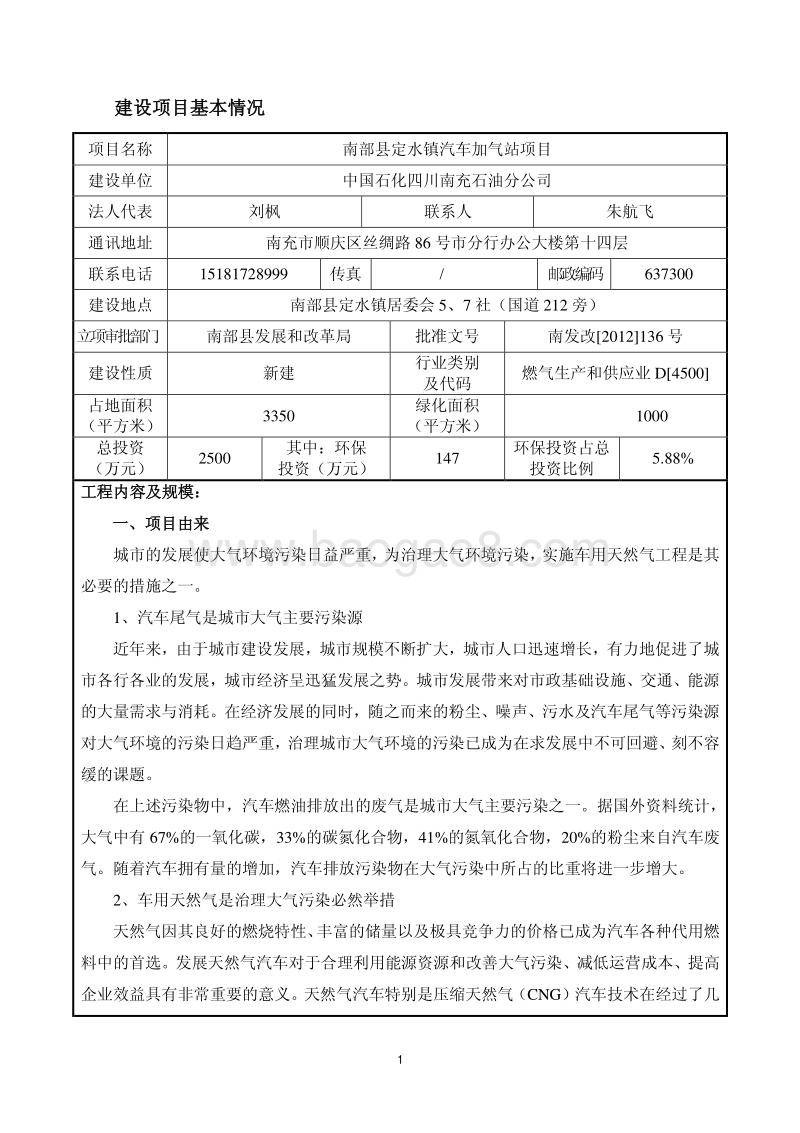

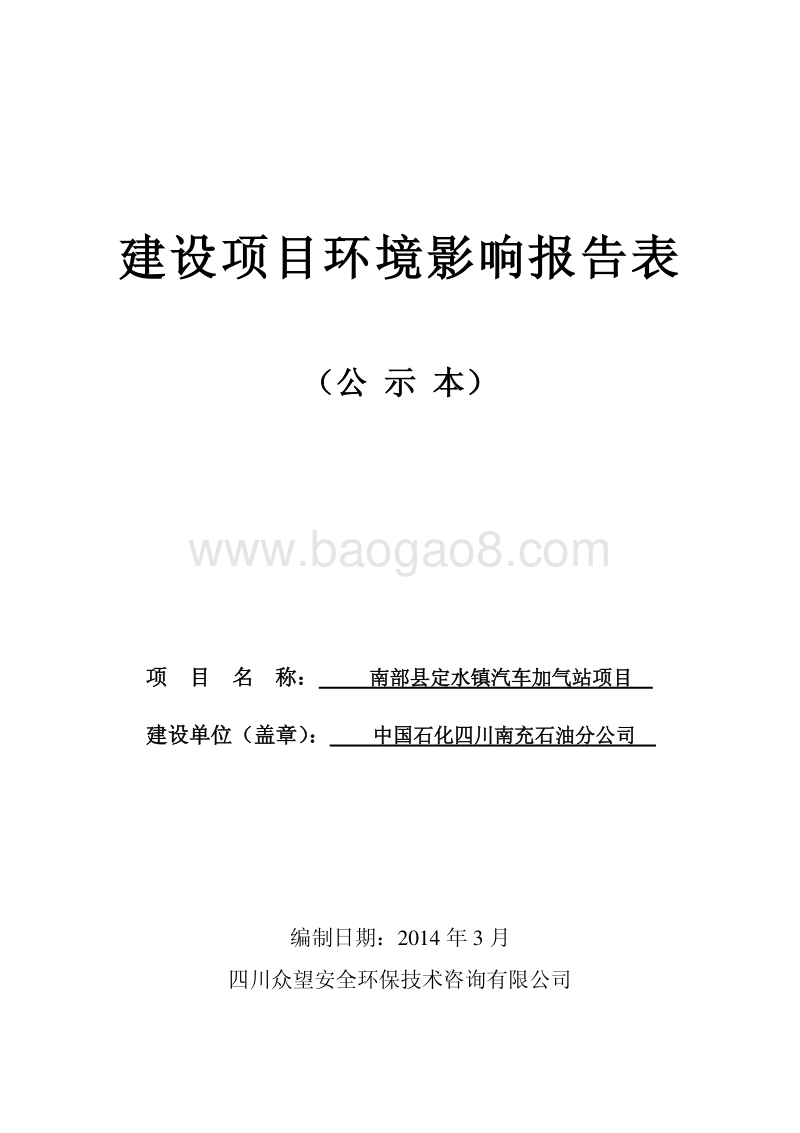

建设项目环境影响报告表 （公 示 本） 项 目 名 称： 南部县定水镇汽车加气站项目 建设单位（盖章）： 中国石化四川南充石油分公司 编制日期：2014年3月 四川众望安全环保技术咨询有限公司 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1. 项目名称指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。 2. 建设地点指项目所在地详细地址，公路、铁路应填写起止地点。 3. 行业类别按国标填写。 4. 总投资指项目投资总额。 5. 主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6. 结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7. 预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。 8. 审批意见由负责审批该项目的环境保护行政主管部门批复。 1建设项目基本情况 项目名称 南部县定水镇汽车加气站项目 建设单位 中国石化四川南充石油分公司 法人代表 刘枫 联系人 朱航飞 通讯地址 南充市顺庆区丝绸路86号市分行办公大楼第十四层 联系电话 15181728999 传真 / 邮政编码 637300 建设地点 南部县定水镇居委会5、7社（国道212旁） 立项审批部门 南部县发展和改革局 批准文号 南发改2012136号 建设性质 新建 行业类别 及代码 燃气生产和供应业D4500 占地面积 （平方米） 3350 绿化面积 （平方米） 1000 总投资 （万元） 2500 其中：环保 投资（万元） 147 环保投资占总投资比例 5.88% 工程内容及规模： 一、项目由来 城市的发展使大气环境污染日益严重，为治理大气环境污染，实施车用天然气工程是其必要的措施之一。 1、汽车尾气是城市大气主要污染源 近年来，由于城市建设发展，城市规模不断扩大，城市人口迅速增长，有力地促进了城市各行各业的发展，城市经济呈迅猛发展之势。城市发展带来对市政基础设施、交通、能源的大量需求与消耗。在经济发展的同时，随之而来的粉尘、噪声、污水及汽车尾气等污染源对大气环境的污染日趋严重，治理城市大气环境的污染已成为在求发展中不可回避、刻不容缓的课题。 在上述污染物中，汽车燃油排放出的废气是城市大气主要污染之一。据国外资料统计，大气中有67%的一氧化碳，33%的碳氮化合物，41%的氮氧化合物，20%的粉尘来自汽车废气。随着汽车拥有量的增加，汽车排放污染物在大气污染中所占的比重将进一步增大。 2、车用天然气是治理大气污染必然举措 天然气因其良好的燃烧特性、丰富的储量以及极具竞争力的价格已成为汽车各种代用燃料中的首选。发展天然气汽车对于合理利用能源资源和改善大气污染、减低运营成本、提高企业效益具有非常重要的意义。天然气汽车特别是压缩天然气（CNG）汽车技术在经过了几 2 十年的发展后已趋成熟、完善。 天然气汽车与燃油汽车相比，可综合降低废气污染物排放量82.2%，其排放物中HC可降低28%，微粒排放可降低42%，铅化物可降低100%，硫化物可降低70%以上，非甲烷烃类可降低50%左右。因此，推广发展天然气汽车可有效地改善大气质量，具有良好的环境效益，是发展经济和改善人民生活环境的迫切需要。 3、天然气工程是改变交通能源结构的战略需要 市场油品价格波动，对交通运输业产生成本上升压力。四川省天然气资源十分丰富，这为实施天然气工程提供了十分有利的条件。 南部县位于四川盆地北部、嘉陵江中游，幅员面积2235km2，辖72个乡镇、6个办事处，总人口共130万；县城建成区面积25km2，常住人口28万；县城区现有CNG加气站3座，日供气3.5万m3。 近年来，随着 CNG 汽车产业的快速发展，现有供气设施已不能满足日益增长的 CNG汽车需要，严重制约了县域经济社会持续、快速、健康发展。为改善能源结构，减少汽车尾气排放，该站城市大气环境，提高重型卡车、长途客车的运行效益，促进天然气汽车产业向前发展。 LNG 通过专门的槽车可以将大量的天然气运输到管道难以到达的用户，不仅比地下输气管道节省投资，而且方便可靠、风险性小、适应性强。 天然气燃烧性能良好，价格便利，对调整交通能源结构具有战略意义，同时也是一项具有可投资性的工程。 4、潜在市场较大 LNG 车辆应用目前处于初步阶段，而 CNG 在市场上仍占有一定的比重，因而 L-CNG可以作为一个过渡性加气站，可以实现当前阶段LNG车、CNG车同时兼顾的目的，可同时满足LNG车、CNG车的加气需求。 在大气环境保护、能源结构战略需要及市场过渡需求等背景下，中国石化四川南充石油分公司拟在南部县定水镇居委会5、7社（国道212旁）建设L-CNG加气站，建设日供气量1104m3加气站 1 座及相关附属设施，LNG 气源由中国石化四川石油分公司承诺提供（详见附件5）。 2011 年 8 月 4 日由南部县发展和改革局出具关于同意南部县定水镇汽车加气站项目开展前期工作的函（南发改投资函 201118号）（见附件2）。 根据中华人民共和国环境保护法、 中 华 人 民 共 和 国环境影响评价法以及国务院令第253号建设项目环境保护管理条例的相关内容，项目建设前应该开展环境影响评价工 3 作。根据中华人民共和国环境保护部令第2号建设项目环境影响评价分类管理名录的相关规定，本项目环境影响评价工作的类别为编制环境影响报告表。为此，中国石化四川南充石油分公司委托四川众望安全环保技术咨询有限公司开展本项目的环境影响评价工作（见附件 1 ）。接受委托后，评价单位立即组织技术人员进行现场调查及资料收集，在完成工程分析和环境影响因素识别的基础上，按照有关法律、法规和“环评技术导则”等技术、规范要求，编制完成该项目环境影响报告表，现上报审批。 二、评价目的 “环境影响评价制度”作为建设项目环境保护管理行政管理的六项基本制度之一，其根本目的在于贯彻“环境保护”的基本国策，认真执行“以防为主，防治结合”的环境方针。根据环境保护法及国务院第253号令规定，为加强建设项目环境保护管理，严格控制新的污染，保护和改善环境，一切新建、扩建和技改工程必须进行环境影响评价。 该项目属于新建项目，该项目的实施将主要产生大气环境、水环境、声环境、固体废物、生态等方面的影响。本报告表在进行充分的工程分析和掌握环境现状的基础上，对该项目所导致的环境影响及未来该区域环境的变化趋势进行预测，提出预防或者减轻不良环境影响的对策和措施，促进经济、社会、环境的协调发展。 三、产业政策的符合性 1、与产业结构调整指导目录（2011年本）（ 2013年修正）的符合性 本项目不属于中华人民共和国国家发展和改革委员会2013年第21号令产业结构调整指导目录（2011年本）（ 2013年修正）中的“鼓励类”、“限制类”和“淘汰类”。根据国务院关于发布实施促进产业结构调整暂行规定的决定（国发200540号）第十三条规定：不属于鼓励类、限制类和淘汰类，且符合国家有关法律、法规和政策规定的，为允许类。因此，该项目属于允许类，符合国家现行产业政策。 2、与天然气利用政策的符合性 本项目建成后，主要为国道 G212 上行驶车辆提供加气服务。属于天然气利用政策（国家发展和改革委员会2012年第15号令）中“第一类 优先类 城市燃气 3、天然气汽车（尤其是双燃料及液化天然气汽车）， 包括城市公交车、出租车、物流配送车、载客汽车、环卫车和载货汽车等以天然气为燃料的运输车辆”用气，符合天然气利用政策。 综上所述，本项目符合国家现行产业政策的要求。 四、项目规划符合性与选址合理性 本项目选址于南部县定水镇G212国道旁，为规划建设预留用地，不涉及居民搬迁。根 4 据南部县定水镇总体规划（2009-2030）用地布局规划图（ 见 附 图 8 ），拟建项目用地类型为“仓储用地”；根据城市用地分类与规划建设用地标准（ GB50137-2011），加油加气站用地应属B类“商业服务业设施用地”中的B41“加油加气站用地”，不属于 W 类“物流仓储用地”；南部县住房和城乡规划建设局出具了关于南部县定水L-CNG加气站用地类型的复函（见附件 4），明确该地块用地性质调整为“商业服务设施用地”，另出具了本项目建设项目选址意见书（见附件3），符合城乡规划要求。 本项目用地北侧至东侧为南部县定水镇总体规划（2009-2030）用地布局规划图（见附图8）中规划仓储用地，该用地邻近定水镇场镇，未规划易燃、易爆、有毒等危险化学品作为仓储货物；该仓储工程规划建设时满足相关规范规定要求，本项目运行时加强管理的情况下，本项目不会对规划建成仓储工程造成影响。 本项目为L-CNG加气站，服务对象为CNG汽车。站区设置60m3LNG卧式低温地上储罐1个，用于LNG高压气化前的暂存；设3.9m3CNG储气瓶组1套，用于LNG高压气化后的CNG暂存；设4台双枪三线制CNG加气机，日供气量1104m3。根据液化天然气（LNG）汽车加气站技术规范（NB/T 1001-2011）及汽车加油加气站设计与施工规范（GB50156-2012）的相关规定，该加气站属于三级站，其与周边建构筑物的距离满足液化天然气（LNG）汽车加气站技术规范（NB/T 1001-2011）及汽车加油加气站设计与施工规范（ GB50156-2012）规范要求（见表1-2、表 1-3、附图2-3）。本项目与周围的建筑物、道路、居民区、交通线的距离都在安全距离以外，周边安全距离内不存在国家相关法律法规规定的不宜于设立危险化学品建设项目的区域，该加气站在报警联锁装置运行正常，安全防护措施到位的情况下，不会对周边生产、经营活动和环境造成重大的影响。另外，该L-CNG加气站水、电、交通便捷，建站条件良好。此地地处G212国道旁，交通便捷，经营位置良好。南充市安全生产监督管理局下达了同意该项目建设的安全条件审查意见书（见附件7）。 本项目所在地用地为规划建设预留空地，且与周边建构筑物的距离满足液化天然气（LNG）汽车加气站技术规范（NB/T 1001-2011）及汽车加油加气站设计与施工规范（GB50156-2012）的规范要求，本项目不涉及工程搬迁及环保搬迁；本项目周围无自然保护区、保护文物、风景名胜区等环境敏感点；选址与周边环境相容，无安全、环境制约因素。在严格落实项目的各项环保措施后，各项污染物能达标排放、固废得到合理处置。 综上所述，项目与规划相容、选址合理。项目地理位置见附图1。 五、外环境关系 项目位于南部县定水镇G212国道旁，其外环境关系如下（下述距离均为各建、构筑物 5 与拟建项目红线实测距离）： 东面：山体，高约 14m；山体上有一10kV架空电力线，高26m，与项目红线最近距离17m；250m为规划建设定水镇消防站；400600m为笔架山村，约45户居民；25002700m为五房坪村，约45户居民； 东南面：40150m为樊家小区约45户居民；800m处为一规划建设配气站； 南面：20m为4户居民；194m为广南高速；600m为宝马河；10001150m为金马村， 约35户居民；18002000m为程家湾村，约50户居民； 西南面：40m为3户居民；1000m为一规划建设变电站； 西面：8m为国道G212，28m为10kV架空电力线，高12m；100m为1户居民；350700m 为谢家垭村，约40户居民；18802100m为罗家渡，约80户居民； 西北：500m为一规划建设CNG站；16003000m为徐家桥村，约75户居民； 北：距红线最近距离0.5m有一10kV架空电力线，高12m；871200m为定水镇场镇， 约 500 户居民；200m为一规划建设变电站；1200m为西河；13502050m为路边井村，约150户居民； 东北面：25502800m为西河坝村，约125户。 本项目不涉及居民搬迁，也不涉及自然保护区，风景名胜区等环境敏感点，项目总平面布置及与周边建筑的位置关系，满足国家规定的相关规范（见表 1-2、表 1-3、附图 2-3），与周边环境相容，无安全、环境制约因素。 项目外环境关系见表1-1、附图2-1、附图2-2。 表1-1 本项目外环境关系一览表 方位 外环境 规模 距离 E 山体 高约14m 紧邻 10kV架空电力线 高26m 最近距离17m 规划建设定水镇消防站 250m 笔架山村 45户 400600m 五房坪村 45户 25002700m SE 樊家小区 45户 40150m 规划建设配气站 800m S 居民 4户 20m 广南高速 194m 宝马河 多年平均流量4.56m3/s 600m 金马村 35户 10001150m 程家湾村 50户 18002000m 6 SW 居民 3户 40m 规划建设变电站 1000m W 国道G212 8m 10kV架空电力线 高12m 28m 居民 1户 100m 谢家垭村 40户 350700m 罗家渡 80户 18802100m NW 规划建设CNG站 500m 徐家桥村 75户 16003000m N 10kV架空电力线 高12m 最近距离0.5m 定水镇场镇 500户 871200m 规划建设变电站 200m 西河 多年平均流量29.66m3/s 1200m 路边井村 150户 13502050m NE 西河坝村 125户 25502800m 注: 表中距离为项目外各建构筑物与项目红距离。 7表1-2 南部县定水加气站主体工艺装置与周围设施的防火间距（m）检查表 设施名称 CNG储气设施 天然气放散管口 LNG卸车点 CNG加气机 LNG柱塞泵 高压气化器 站房 检查栏 规范值 实测值 规范值 实测值 规范值 实测值 规范值 实测值 规范值 实测值 规范值 实测值 规范值 实测值 LNG储罐 4 4.8 4 2 2 4 21 2 2 3 3 6 49 CNG储气设施 3 3 6 6 6 15 6 6 3 5 5 43 天然气放散管口 3 12 8 7 8 42.5 LNG卸车点 6 22 2 2 4 6 6 50 CNG加气机 6 6 5 20.5 5 13 LNG柱塞泵 2 4 6 55 高压气化器 8 51 注: 表中：“”表示无防火间距要求。 表1-3 南部县定水加气站主体工艺装置与站外建、构筑物的防火间距（m）检查表 级 别 项 目 LNG储罐 CNG储气瓶 放散管口 LNG卸车点 加气机 规范值 实测值（方位） 规范值 实测值（方位） 规范值 实测值（方位） 规范值 实测值（方位） 规范值 实测值（方位） 重要公共建筑物（无） 80 50 50 50 30 明火或散发火花地点（无） 25 30 25 25 20 民用建筑保护物类别 一类保护物（无） 二类保护物（无） 16 20 16 16 14 三类保护物（民房） 14 35（S） 18 50（S） 14 51（S） 14 30（S） 12 67（S） 甲、乙类生产厂房、库房和甲、乙类液体储罐（无） 25 25 25 25 18 丙、丁、戊类物品生产厂房、库房和丙类液体储罐，以及容积不大于50 m3的 20 18 20 20 13 8 埋地甲、乙类液体储罐（无） 室外变配电站（无） 30 25 30 30 18 铁 路（无） 50 30 50 50 22 道 路 快速路、主干路 国道G212 8 36.5（W） 12 32.5（W） 8 40（W） 8 24.5（W） 6 29（W） 广南高速 8 211（S） 12 227（S） 8 227（S） 8 205（S） 6 243（S） 次干路、支路（无） 8 10 6 6 5 架空通信线和通信发射塔（无） 0.75倍杆 （塔）高 1倍杆 （塔）高 0.75倍杆 （塔）高 0.75倍杆（塔）高 1倍杆 （塔）高 架空电力线 无绝缘层（10kV架空电力线） 1.5倍杆 （塔）高 1.5倍杆 （塔）高 1倍杆（塔）高 1倍杆 （塔）高 1倍杆 （塔）高=12 有绝缘层（10kV架空电力线） 1倍杆 （塔）高=26 34.5（E） 1倍杆 （塔）高=26 35（E） 0.75倍杆 （塔）高=19.5 30.9（E） 0.75倍杆（塔）高=19.5 44.6（E） 28（N） 注: 表中：“”表示本项目周边无规范中涉及的建构筑物，表中距离为站内主体工艺装置与站外建、构筑物的最近距离。 9六、项目概况 项目名称：南部县定水镇汽车加气站项目 建设单位：中国石化四川南充石油分公司 建设性质：新建 建设地点：南部县定水镇居委会5、7社（国道212旁） 项目投资：2500万元，全部由企业自筹 建设内容及规模：项目占地3350m2，新建一座L-CNG站，站内设置60m3地上卧式储罐1个（LNG高压气化前暂存），设3.9m3CNG储气瓶组1套（LNG高压气化后的CNG暂存）， 4 台双枪三线制CNG加气机，日供气量1104m3。 本项目使用净化后的LNG经高压气化为CNG进行加注，不涉及脱硫、加臭、脱水等工艺，也不涉及LNG、CNG的生产和汽车清洗、维修服务。 七、拟建项目组成及可能产生的环境问题 本项目工程内容为新建一座L-CNG站，站内设置60m3卧式低温地上储罐1个，4台双枪三线制CNG加气机，辅助设施包括站房、户外箱变等。本加气站不修建食堂，不涉及清洗汽车服务，不留扩建余地，无依托工程。为说明与该项目有关的环境问题，现将项目组成及主要环境问题列于表1-4中。 表1-4 项目组成及主要环境问题表 工程 分类 项目 名称 建设内容及规模 可能产生的环境问题 施工期 营运期 主体 工程 卸车区 1个，露天设置，占地67.5m2，用于槽车卸车，混凝土地面。布置有LNG卸车增压器1台。 粉尘、噪声、建筑垃圾、建筑废水、生活垃圾、生活污水、水土流失 槽车尾气；车辆噪声 高压气化区 1个，露天设置，与LNC储罐（详见仓储工程）同区设置，占地100m2，用于LNG高压气化，混凝土地面，铺设2mm厚HDPE膜防渗，设 1.2m高挡液堤。布置柱塞泵2台、高压气化器2台、EAG加热器2个、程序控制盘1套。 放散泄压废气，机、泵噪声 加气区 1个，钢网架结构罩棚，占地440m2，混凝土地面。设双枪三线制CNG加气机4台。 加注机噪声 辅助 工程 控制室 1个，位于站房一层最东侧，框架结构。站区采用PLC自控系统，包括站控系统、加气管理系统以及工业电视监控系统。 空压机房 1个，位于站房一层最东侧，框架结构。 空压机噪声 10 公用 工程 供排水 供水由市政管网供给，设DN100 PE给水管80m，DN50 PE给水管80m，DN25 PE给水管（绿化喷洒水管）30m；项目需水量1011m3/a。 排水采取雨污分流，设 DN110 UPVC排水管40m，HDPE DN200双壁波纹污水管60m，加气区混凝土格栅雨水沟（BH=0.3m0.3m）50m，钢筋混凝土水封井（AB=1m1m）5座，围墙外钢筋混凝土排水沟（BH=0.4m0.4m）165m；项目废水量642.4m3/a，定水镇污水处理厂及排水管网建成投运前，项目废水经预处理池处理后用于周边农田灌溉及林地绿化；定水镇污水处理厂及排水管网建成投运后，项目废水经预处理池处理后排入城镇污水管网，经污水处理厂处理达标后排入西河。 生活污水 供电 项目用电负荷为三级用电负荷，安装容量137kW；由就近10kV电网提供一路10kV电源作为本站主电源；另站内加气机、可燃气体报警器、计算机控制系统、自控仪表系统按要求配置不间断电源UPS；10kV/0.4kV变配电采用户外箱式变配电柜，设于站区东部绿化区内，占地10m2，安装 160kVA干式变压变配电器1个；项目不设备用发电机。 仓储工程 LNG储存区 1个，露天设置，与高压气化区（详见主体工程）同区设置，占地175m2，混凝土地面，铺设2mm厚HDPE膜防渗，设 1.2m高挡液堤（容积330m3）。设卧式低温地上储罐1座，60m3，设计压力1.44MPa，工作压力0.4-1.2MPa，设计温度-19670，最低工作温度-162。 闪蒸气、放散泄压废气 CNG储存区 1个，露天设置，占地11m2，用于CNG储存，混凝土地面。布置CNG储气瓶组1套，为地上卧式，分高、中、低储气瓶，总容积3.9m3。设计压力27.5MPa，工作压力25.0MPa，设计温度-4070，最低工作温度-20。 办公生活设施 站房 2F，框架结构，240m2，内设便利店、办公室、餐厅、宿舍、控制室、卫生间（站区不设公厕，站房一层、二层设男、女卫生间）等。 生活垃圾、生活污水 环保 工程 废水处理设施 预处理池 1座，钢筋混凝土结构，铺设2mm厚HDPE膜防渗，位于站房北侧绿化区内，处理项目废水达污水综合排放标准（ GB8978-1996）表4三级标准，处理量10m3/d。 废水、污泥 集液坑 集液坑1个，混凝土结构，位于LNG储罐及高压气化区东南角，LB=1.80m1.6m。 废气处理设施 低压EAG加热器1台、高压EAG加热器1台；1个露天放空区，占地7.5m2，混凝土地面，布置双立管放散塔1座，2根16m放散立管（位于站区东部，CNG储气瓶组东侧放空区），用于放散泄压废气及LNG储罐闪蒸气的放散；不设置放散气体及闪蒸气回收装置。 闪蒸气、放散泄压废气 固废处理设施 站区设生活垃圾分类收集桶2个，站房内每个房间设1个垃圾纸篓。 生活垃圾 11 200L带箍聚乙烯桶1个，危废暂存间1座，设于站房北侧，占地4m2，钢筋混凝土结构地面，铺设2mm厚HDPE膜防渗，用于废油暂存。 废油 绿化 绿化面积1000m2。 环境风险 LNG储存及高压气化区设330m3挡液堤（高1.2m），站区设置在线检测甲烷气体探测器8只，报警系统1 套：LNG橇内设1只，L-CNG工艺装置区设2只，CNG储瓶区设1只，加气机释放源上方0.52m设4只。站内并配2台便携式甲烷气体探测器，监控系统1套，安全联锁切换装置1套。 火灾、爆炸引起的大气环境污染 八、项目总平面布置 本项目为L-CNG加气站，设置 60m3LNG储罐1个，3.9m3CNG储气瓶组1套，为三级L-CNG 加气站。拟建站总共分成三个区域，即工艺区、加气区及站房区，站区设置口宽度为18m，出口宽度为16m，进出口外接国道G212。 L-CNG 站按火灾危险性分类属甲类场所，总图布置严格按现行防火规范布置并力求满足工艺流程及站内功能分区的要求，做到布置合理紧凑、节约用地。站内主要建构筑物为储罐气化区、加气区和站房等。总平面布置时将加气区布置在站区中部，设置双枪三线制CNG加气机4台。LNG储罐及气化区布置在东南部，周围设有防液堤，防液堤内布置1台LNG卧式低温地上储罐和 1 座 LNG撬，防液堤北侧设置为CNG 储气瓶组，防液堤西侧设卸车区，放散管布置在CNG储气瓶组东侧。站房布置在罩棚北侧，处于加注区、罐区的上风向，可以降低废气对其影响。 总图布置时，站内工艺设施与站内建（构）筑物及其他辅助设施的防火间距参照液化天然气（LNG）汽车加气站技术规范（ NB/T1001-2011），汽车加油加气站设计与施工规范（ GB50156-2012版）的相关规定执行。主体工艺装置与周围设施的防火间距设置符合规范要求（见表1-2、表1-3、附图2-3）。站内绿化面积为1000m2。 综上所述，加气站总图布置功能分区明确，站内道路能保证正常情况下交通顺畅，绿化面积较大，且加气站与周围建筑物之间的距离符合相关规范要求，无安全、环境制约因素。故项目平面布置合理。项目平面布置图见附图3。 九、主要原辅材料及动力消耗 本项目原材料为液化天然气，供应量约1104m3/d，LNG成分如下： 表1-5 液化天然气主要成分及理化性质表 组分 含量 甲烷 98.8% 乙烷 0.229% 12 丙烷 0.008% 二氧化碳 0.001% 氧+氩 0.206% 氮 0.721% 氢+氦 0.033% 异丁烷 3.593*10-6 % 正丁烷 3.844*10-6 % 低位发热值 33.59MJ/m3 高位发热值 37.25MJ/m3 密度 4310kg/m3（液态） 从分析数据可知，气源甲烷含量高，其他杂质成分少，发热值、二氧化碳含量指标已达到天然气（ GB17820-2012）一类天然气标准，且不含硫。 表1-6主要原辅材料及能耗情况表 名称 年耗量 来源 主要化学成分 天然气 365万m3/a 中国石化四川石油分公司储配站 甲烷 电 15.2104kWh/a 市政电网 / 自来水 1011m3/a 市政管网 H2O 十、项目主要设备 表1-7 主要设备表 序号 名 称 规 格 材料 单位 数量 备注 1 LNG卧式低温地上储罐 V=60m3，缠绕式 卧罐 组合 台 1 2 LNG卸车增压器 300m3/h，PN1.6MPa 组合 台 1 3 低温高压柱塞泵 1500L/h，PN27.5MPa 组合 台 2 集成于LCNG撬体上 4 空温式汽化器 1500m3/h，PN27.5MPa 组合 台 2 5 低压EAG加热器 100m3/h，PN1.6MPa 组合 台 1 6 高压EAG加热器 100m3/h，PN27.5MPa 组合 台 1 7 程序控制盘 组合 套 1 8 CNG储气瓶组 分高、中、低储气瓶，总容积 3.9m3 组合 套 1 9 放散塔 双管 组合 套 1 10 加气机 双枪三线制 组合 套 4 11 高压球阀（安装在加气机前） D10、PN32MPa SS316 只 4 带球头短管 12 高压止回阀 D25、PN32MPa SS316 只 1 13 低温长轴截止阀 DN40、PN3.0MPa、-196+70 0Cr18Ni9 只 5 焊接连接 14 低温短轴截止阀 DN15、PN3.0MPa、-196+70 0Cr18Ni9 只 9 焊接连接 15 低温全启式安全阀 DN15、PN3.0MPa、-196+70 0Cr18Ni9 只 3 突面带颈对焊法兰，RF 16 低温升降式止回阀 DN15、PN3.0MPa、-196+70 0Cr18Ni9 只 1 突面带颈对焊法兰，RF 13 17 卸车增压器进液管 真空管，DN40（D483.5），PN1.6MPa 0Cr18Ni9 m 现场实测 配套管件及补偿器 18 LNG储罐上部进液管 真空管，DN50（D574），PN1.6MPa 0Cr18Ni9 m 配套管件及补偿器 19 柱塞泵提液管 真空管，DN50（D574），PN1.6MPa 0Cr18Ni9 m 配套管件及补偿器 20 卸车增压器储罐提液管 真空管，DN25（D343），PN1.6MPa 0Cr18Ni9 m 配套管件及补偿器 21 BOG管 真空管，DN40（D483.5），PN1.6MPa 0Cr18Ni9 m 配套管件及补偿器 22 真空管，DN50（D574），PN1.6MPa 0Cr18Ni9 m 配套管件及补偿器 23 低压EAG管 不锈钢无缝钢管，D223 0Cr18Ni9 m 10 GB/T14976-2002 24 不锈钢无缝钢管，D343 0Cr18Ni9 m 15 GB/T14976-2002 25 不锈钢无缝钢管，D824.5 0Cr18Ni9 m 20 GB/T14976-2002 26 高压EAG管 不锈钢无缝钢管，D254 0Cr18Ni9 m 20 GB/T14976-2002 27 CNG 不锈钢无缝钢管，D254 0Cr18Ni9 m 180 GB/T14976-2002 28 不锈钢无缝钢管，D102 0Cr18Ni9 m 10 GB/T14976-2002 29 压缩空气管 不锈钢无缝钢管，D223 0Cr18Ni9 m 100 GB/T14976-2002 30 变径管 D5748，b=4 0Cr18Ni9 个 1 GB/T12459-2005 31 D3422，b=4 0Cr18Ni9 个 1 GB/T12459-2005 32 等径三通 D2222，b=4 0Cr18Ni9 个 16 GB/T12459-2005 33 D2525，b=4 0Cr18Ni9 个 14 GB/T12459-2005 34 D3434，b=4 0Cr18Ni9 个 2 GB/T12459-2005 35 异径三通 D2522，b=43 0Cr18Ni9 个 1 GB/T12459-2005 36 弯头 90、DN40 R=1.5D 0Cr18Ni9 只 15 GB/T12459-2005 37 90、DN25 R=1.5D 0Cr18Ni9 只 6 GB/T12459-2005 38 90、DN20 R=1.5D 0Cr18Ni9 只 10 GB/T12459-2005 39 90、DN15 R=1.5D 0Cr18Ni9 只 10 GB/T12459-2005 40 阻火器 DN40、PN4.0MPa 组合 只 1 41 DN20、PN4.0MPa 组合 只 1 42 放空立管 无缝钢管，D15910 20# m 32 43 卸车金属软管 DN40，爆破压力6.0MPa 0Cr18Ni9 m 6 44 DN50，爆破压力6.0MPa 0Cr18Ni9 m 3 45 空气压缩机（仪表控制系统） 螺杆式，压缩空气供气压力：0.8MPa 台 2 46 计算机控制系统（含IC卡销售管理系统） 处理器PLC、主机及 I/O模件，采用Windows操作系统站控软件 套 1 47 甲烷气体报警控制器 壁挂式，8通道，LED显示 套 1 48 甲烷气体泄漏检测变送器 催化燃烧式，检测范围：0-100%LEL 台 8 49 便携式甲烷气体报警器 测量方式：吸入催化燃烧式，防爆等级ExdCT6 台 2 50 工业电视监控系统 8路嵌入式数字硬盘录像机 套 1 十一、公用工程依托情况 14 （1） 给水 本项目位于国道G212旁，周边有市政供水管道，可作为站内生活、绿化用水水源，本项目使用净化后的成品CNG进行加注，不涉及脱硫、加臭、脱水等工艺，也不涉及LNG、CNG 的生产和汽车清洗、维修服务，另外，整个系统也不涉及水封，因此无该环节的生产用水。 生活用水：站内工作人员12人，年工作日365天，三班制，每班工作人员4人。站 内不设食堂和浴室，采用水冲式厕所，用水量按每人每天 50L 计，则站内工作人员（以 4人计）生活用水量 0.2m3/d。另外，加注天然气车辆驾驶员、司乘人员如厕也会产生用水，该加气站距定水镇场镇较近，主要为来往国道G212上行驶车辆加气，长途过境车辆较少，CNG 汽车以出租车、中巴、大巴车为主；据资料统计，各车型车辆气瓶容量及一次加气量如表1-8，项目所在地国道G212路段出租车、中巴、大巴车型比例约为2：1：1。本项目日供气量1104m3/d，根据各车型加气量及车流量统计，经计算，本项目站内天然气日供应量可满足出租车、中巴、大巴共 250 辆加气；司乘人员以 400 人计，需要用水人员占总人数50%计，即为200人；用水量以每人每天10L计，则站内司乘人员生活用水量2m3/d。全站生活用水量2.2m3/d，803 m3/a。 表1-8主要原辅材料及能耗情况表 车型 气瓶容量（m3） 一次加气量80%（m3） 车流量百分比（%） 出租车 15 12 50 中巴 39 31 25 大巴 119 95 25 绿化用水：项目厂区内绿化面积1000m2，绿化用水量以每次4L/m2计，每周一次， 则绿化用水量约4m3/次，年绿化用水量208m3/a。 综上，拟建项目用水包括生活用水803 m3/a及绿化用水208m3/a，合计为1011m3/a。 从周边市政给水管网引入DN100、PN1.0MPa的PE给水管80m，站内给水管接出站外1m处，站外至市政给水管由当地所属市政部门建设，站场供水压力不小于 0.15MPa，站内设砖砌水表井（AB=2.15m1.10m）1座，经计量以后管网呈枝状分布送至站内各用水点。 （2）排水 本项目排水包括雨水及污水。污水主要为生活污水，废水量以生活用水 80%计，为642.4m3/a，平均1.76m3/d。 本项目的排水系统采用雨污水分流排水体制，对雨水和污水分别进行组织。雨水经室外 15 雨水管排至市政雨水管网。 目前，项目所在地定水镇污水处理厂及排水管网未建成，规划2015年5月投运。环评要求：定水镇污水处理厂及污水管网未建成投运前，站内生活污水经预处理池处理后用于周边农田灌溉及林地绿化，当遇到连续降雨导致周边农田、林地产生积水而无法消纳时，应将污水集中收集预处理后运至环卫部门指定污水处理厂进行处理；定水镇污水处理厂及污水管网建成投运后，站区生活污水经预处理池处理达污水综合排放标准（ GB8978-1996）表 4三级标准后，排入定水镇城镇污水管网，经污水处理厂处理达城镇污水处理厂污染物排放标准（ GB18918-2002）一级B标准后排入西河。 （3）供电 项目不设食堂和浴室，主要用能为设备动力和照明用电。本工程用电负荷为三级用电负荷，安装容量137kW。 供电由就近10kV电网提供一路10kV电源作为本站主电源，另站内加气机、可燃气体报警器、计算机控制系统、自控仪表系统按要求配置不间断电源 UPS；10kV/0.4kV 变配电采用户外箱式变配电柜，设于站区东部绿化区内，占地 10m2，安装 160kVA 干式变压变配电器1个。 （4）供气 站区 LNG 气源由中国石化四川石油分公司自有气源（已在省发改委备案）提供，日供气量1104m3；中国石化四川石油分公司出具了对站区提供起源的承诺函（见附件5），本项目气源有保障。 （5）通信 站内安装市话两部，为满足生产管理通信需要，本站配置无线防爆对讲机2部，防爆等级为：不低于 ExdBT4。数据传输通道主要采用中国电信 ADSL构建VPN 虚拟专用通信网，可同时解决站场数据、IP数据及计算机上网需求。 （6）消防 火灾发生初期主要依靠加气站站内的工作人员兼任义务消防人员利用消防设施进行扑救。消防可依托当地消防大队（南部县消防大队，距本项目10km，车程约7min）。根据建筑灭火器配置设计规范（ GB50140-2005）、液化天然气（LNG）汽车加气站规范（NB/T1001-2011）等规范要求，本项目属于 L-CNG 三级站，可不设消防给水系统，站区在不同地点根据燃烧物性质及火灾危险性，配备一定数量的移动式灭火器材，扑灭小型初期火灾。该项目主要消防设施见下表： 16 表1-8 项目主要消防设施配置表 序号 配置地点 消防设施 单位 数量 1 LNG罐池 35kg推动式干粉灭火器 具 2 2 高倍数泡沫发生器 套 1 3 LNG卸车区 8kg推动式干粉灭火器 具 2 4 CNG储气瓶组 35
