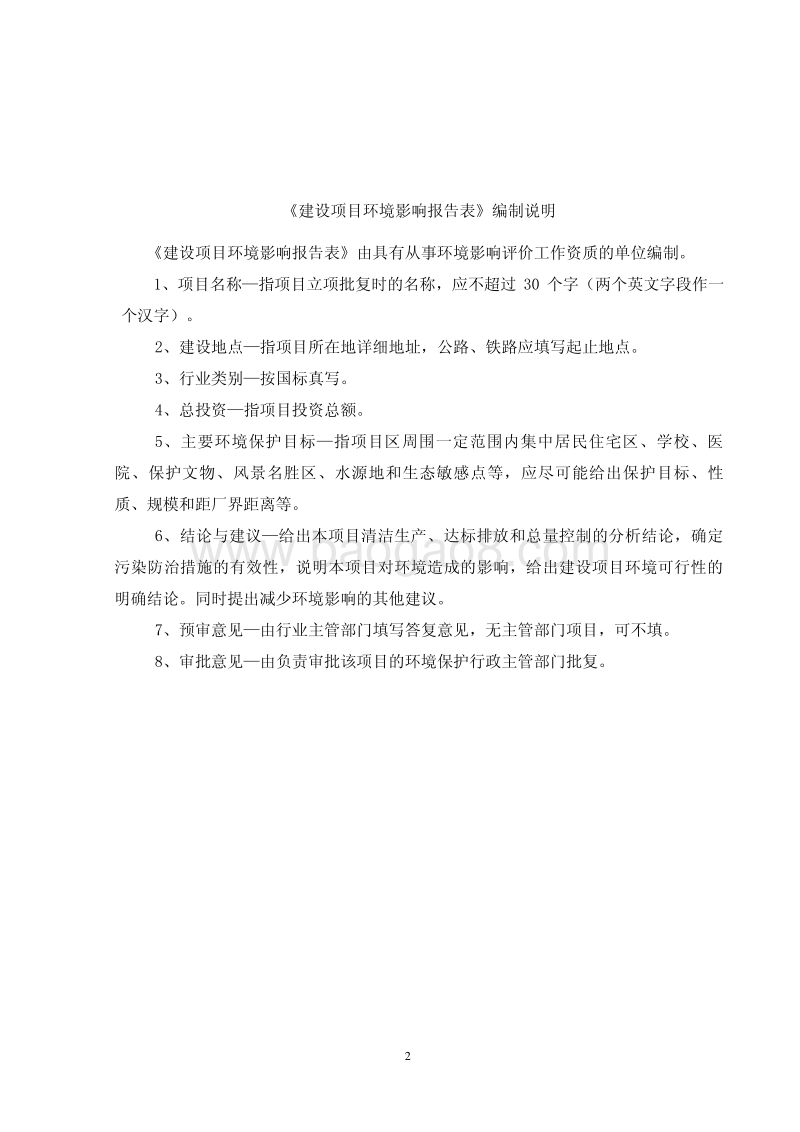

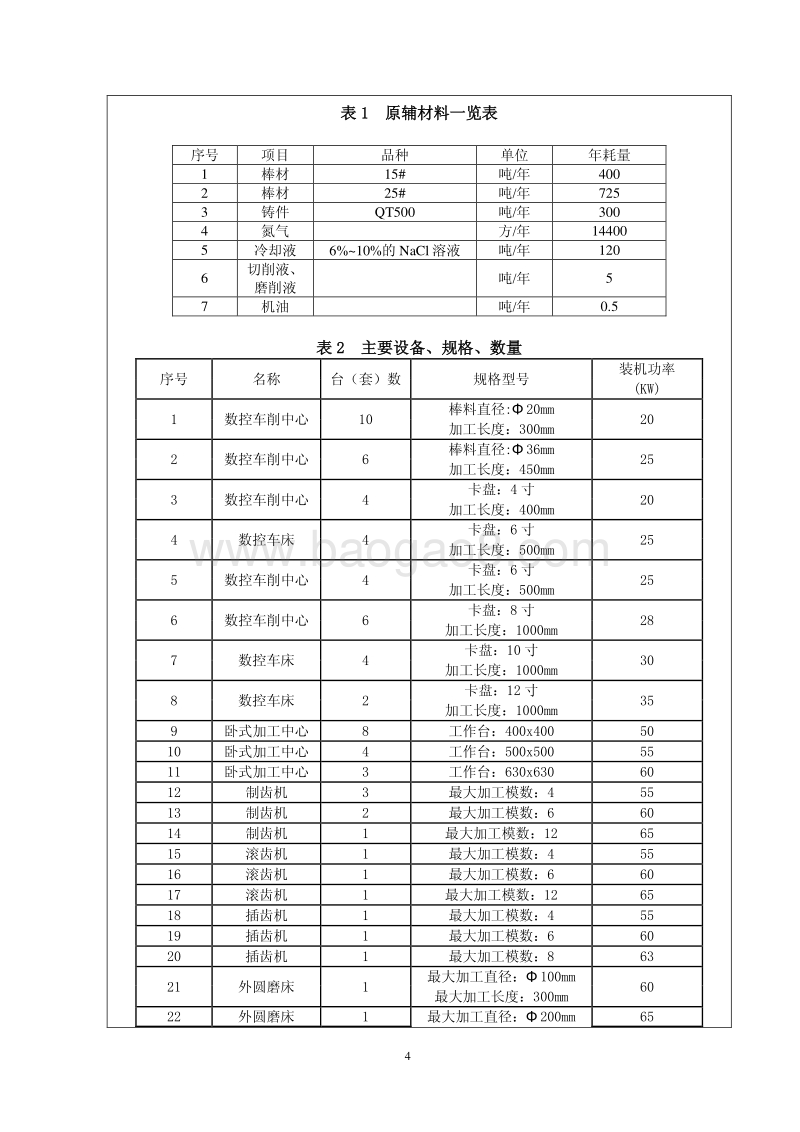

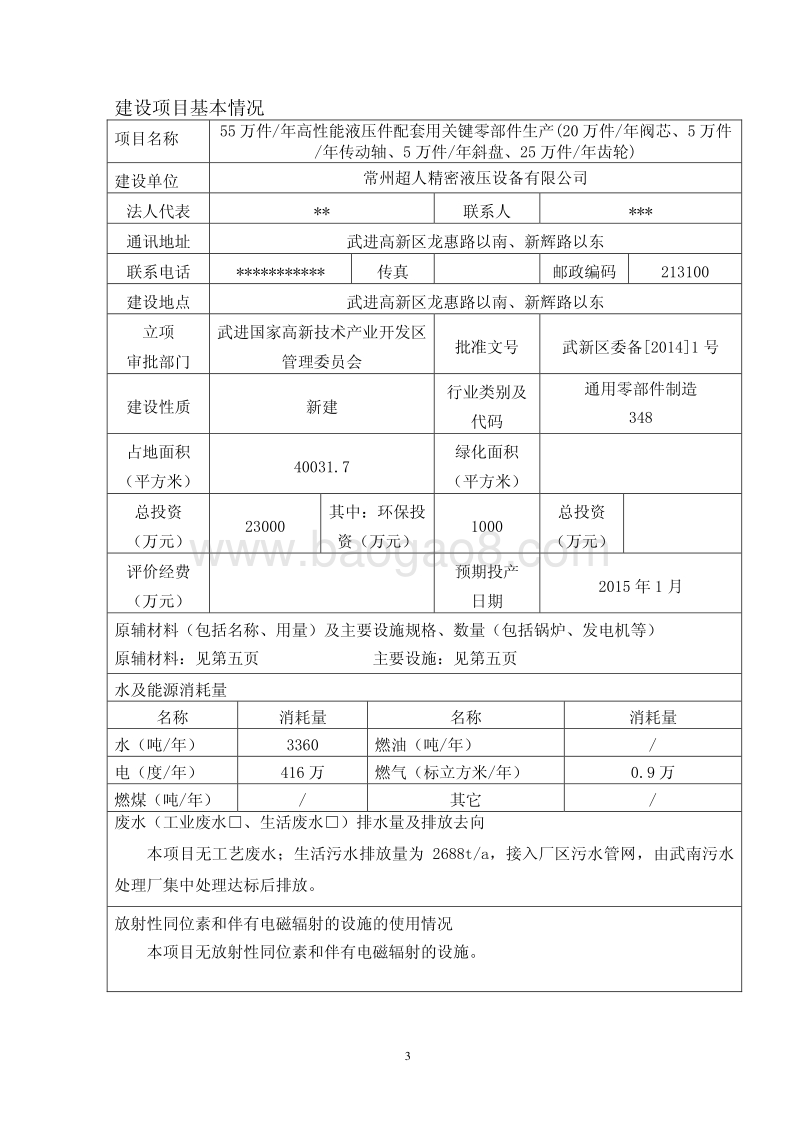

建设项目环境影响报告表 （试 行） 项目名称： 55 万件 /年高性能液压件配套用关键零部件生产 (20 万件 /年阀芯、 5 万件 /年传动轴、 5 万件 /年斜盘、 25 万件 /年齿轮 ) 建设单位（盖章） :常州超人精密液压设备有限公司 编制日期： 2014 年 2 月 26 日 江苏省环境保护厅制 2 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1、项目名称 指项目立项批复时的名 称，应不超过 30 个字（两个英文字段作一个汉字）。 2、建设地点 指项目所在地详细地址，公路、铁路应填写起止地点。 3、行业类别 按国标真写。 4、总投资 指项目投资总额。 5、主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6、结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境 影响的其他建议。 7、预审意见 由行业主管部门填写答复意见，无主管部门项目，可不填。 8、审批意见 由负责审批该项目的环境保护行政主管部门批复。 3 建设项目基本情况 项目名称 55 万件 /年高性能液压件配套用关键零部件生产 (20 万件 /年阀芯、 5 万件/年传动轴、 5 万件 /年斜盘、 25 万件 /年齿轮 ) 建设单位 常州超人精密液压设备有限公司 法人代表 * 联系人 * 通讯地址 武进高新区龙惠路以南、新辉路以东 联系电话 * 传真 邮政编码 213100 建设地点 武进高新区龙惠路以南、新辉路以东 立项 审批部门 武进 国家高新技术产业开发区管理委员会 批准文 号 武新区委备 20141 号 建设性质 新 建 行业类别及代码 通用零部件制造 348 占地面积（平方米） 40031.7 绿化面积（平方米） 总投资 （万元） 23000 其中：环保投资（万元） 1000 总投资 （万元） 评价经费 （万元） 预期投产 日期 2015 年 1 月 原辅材料（包括名称、用量）及主要设施规格、数量（包括锅炉、发电机等） 原辅材料： 见第五页 主要设施： 见第五页 水及能源消耗量 名称 消耗量 名称 消耗量 水（吨 /年） 3360 燃油（ 吨 /年） / 电 （ 度 /年） 416 万 燃气（标立方米 /年） 0.9 万 燃煤（吨 /年） / 其它 / 废水（工业废水、生活废水）排水量及排放去向 本项目无工艺废水；生活污水 排放量为 2688t/a， 接入厂区污水管网 ， 由 武南 污水处理厂 集中处理 达标后排 放 。 放射性同位素和伴有电磁辐射的设施的使用情况 本项目无放射性同位素和伴有电磁辐射的设施。 4 表 1 原辅材料一览表 序号 项目 品种 单位 年耗量 1 棒材 15# 吨 /年 400 2 棒材 25# 吨 /年 725 3 铸件 QT500 吨 /年 300 4 氮气 方 /年 14400 5 冷却液 6%10%的 NaCl 溶液 吨 /年 120 6 切削液 、磨削液 吨 /年 5 7 机油 吨 /年 0.5 表 2 主要设备、规格、数量 序号 名称 台（套）数 规格型号 装机功率 (KW) 1 数控车削中心 10 棒料直径 :20mm 20 加工长度： 300mm 2 数控车削中心 6 棒料直径 :36mm 25 加工长度： 450mm 3 数控车削中心 4 卡盘： 4 寸 20 加工长度： 400mm 4 数控车床 4 卡盘： 6 寸 25 加工长度： 500mm 5 数控车削中心 4 卡盘： 6 寸 25 加工长度： 500mm 6 数控车削中心 6 卡盘： 8 寸 28 加工长度： 1000mm 7 数控车床 4 卡盘： 10 寸 30 加工长度： 1000mm 8 数控车床 2 卡盘： 12 寸 35 加工长度： 1000mm 9 卧式加工中心 8 工作台： 400x400 50 10 卧式加工中心 4 工作台： 500x500 55 11 卧式加工中心 3 工作 台： 630x630 60 12 制齿机 3 最大加工模数： 4 55 13 制齿机 2 最大加工模数： 6 60 14 制齿机 1 最大加工模数： 12 65 15 滚齿机 1 最大加工模数： 4 55 16 滚齿机 1 最大加工模数： 6 60 17 滚齿机 1 最大加工模数： 12 65 18 插齿机 1 最大加工模数： 4 55 19 插齿机 1 最大加工模数： 6 60 20 插齿机 1 最大加工模数： 8 63 21 外圆磨床 1 最大加工直径： 100mm 60 最大加工长度： 300mm 22 外圆磨床 1 最大加工直径： 200mm 65 5 最大加工长度： 500mm 23 外圆磨床 1 最大加工直径： 500mm 68 最大加工长度： 1000mm 24 调质生产线 1 装炉重量： 1500kg 200 25 真空氮化炉 2 装炉重量： 1500kg 150 26 数控车床 6 卡盘： 6 寸 20 加工长度： 500mm 27 数控车床 2 卡盘： 10 寸 25 加工长度 :1000mm 28 数控车床 2 卡盘： 12 寸 30 加工长度 :1000mm 29 滚齿机 1 最大加工模数： 6 60 30 插齿机 1 最大加工模数： 6 60 31 外圆磨床 1 最大加工直径： 300mm 55 最大加工长度： 630mm 6 工程内容及规模：（不够时可附另页） 1、 工程内容及规模： 表 3、 建设项目产品方案 序号 产品名称及规格 设计能力 年工作时间 1 阀芯 20 万件 /年 2400h 2 传动轴 5 万件 /年 3 斜盘 5 万件 /年 4 齿轮 25 万 件 /年 表 4、建设项目主体工程 序号 项目名称 建筑面积（ m2） 1 综合楼 1 6496 2 综合楼 2 6492 3 车间 1 4658 4 车间 2 4658 5 车间 3 4658 6 车间 4 4658 项目简介： 常州超人精密液压设备有限公司位于 武进高新区龙惠路以南、新辉路以东 ， 项目总投资 23000 万 元 ，规划用地 40031.7 平方米，建设项目主体工程见表4， 投产后形成 55 万件 /年高性能液压件配套用关键零部件 加工生产规模 。 项目 东 面为空地 ； 南 面为 华晨英田汽车 ； 西 面为 空地 ； 南 面 500 米处为 南苑社区 居住小区 。 2、公用及辅助工程 表 5、建设项目 公用及辅助工程 类别 建设名称 设计能力 备注 公用工程 给水 3360t/a 常州市武进 高新区 自来水管网统一供给 排水 2688t/a 厂区 雨、污分流， 生活污水接入污水管网，由 武南 污水处理厂处理，达标排放。 供电 416万 度 /年 由高新区变电站提供 主体工程 新建生产及辅房 见表 4 环保 工程 规范化排污口、 雨污分流管网 厂内实行“雨污分流”，雨水排入雨水管网； 生活污水接入污水管网，进 武南 污水处理厂集中处理 。 固体废物 规范化 固废 堆场 2 个 ， 每 个 10m2 噪声治理 厂房隔声 厂界噪声达标 3、生产方式 7 本项目 职工 140 人 ，全年生产 300 天， 二 班制生产（ 8 小时 /班 ） 。 与 本项目有关的原有污染情况及主要环境问题： 新建项目，无原有污染。 目前为空地一片。 8 建设项目所在地自然环境社会环境简况 自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）： 地形 ： 位于常州市 武进 区， 武进区主要为冲积平原，区内地势平坦，平原约占总面积的 98%，地面高程平均 7m 左右，大部分在 5-8m 之间 。 地貌、地质 ： 地质构造处于茅山褶皱带范围内，上层地质为第四纪冲积层，厚达190 米，由粘土、淤泥和砂粒组成。 气候气象 ： 武进地区属北亚热带季风区，又处于长江和太湖、滆湖之间，水气调节适宜，四季分明，气候湿润，雨量充沛，日照充足，无霜期长。据气象统计资料，该地区多年平均气温 15.5 ，多年平均雾日 30 天；多年平均降雨量 1124mm，年最大降水量 1888mm，年最小降水量 529mm，平均水面蒸发量为 1573.7mm；年平均最大风速15.3m/s。 常州气象站各风向频率、风速资料统计表 风要素 风向 全 年 夏 季 冬 季 风频率P% 平均风速 m/s 最大风速m/s 风频率P% 平均风速 m/s 风频率 P% 平均风速 m/s N 5 3.1 15.0 2 2.8 6 3.1 NNE 6 3.4 15.8 4 3.1 9 3.4 NE 7 3.2 12.7 4 3.0 8 3.2 ENE 8 3.1 17.0 6 2.9 7 3.1 E 11 3.1 17.2 11 3.1 8 2.9 ESE 14 3.3 17.2 19 3.3 8 3.0 SE 9 3.2 18.8 12 3.2 5 3.0 SSE 5 3.2 13.0 9 3.2 3 2.9 S 3 2.3 11.7 4 2.5 2 2.1 SSW 2 2.3 10.3 3 2.5 2 1.9 SW 3 2.6 10.0 4 2.9 2 2.0 WSW 4 3.3 14.0 5 3.6 4 3.0 W 4 3.3 16.7 3 3.2 5 3.4 WNW 5 3.5 15.0 3 3.3 7 3.6 NW 4 3.1 12.5 2 2.8 7 3.2 NNW 4 3.2 14.0 2 2.9 7 3.3 9 常州气象站风玫瑰图 水文 ： 武南河 (武南污水处理厂尾水排入武南河 )：武南河是武进区 19 条主要骨干河道之一，也是 滆 湖出流河道之一。西起 滆 湖东闸，东至永安河，全长 10km。由于区域排水河道普遍淤浅，武南河东排又受阻，加之还要承泄上游采菱港及京杭运河的来水，致使区域排水整体不畅，防洪压力大。自 2006 年 10 月开始实施武南河拓浚工程，起于永安河，止于武进港，全长 9.8km， 2007 年年底工程竣工。武南河水环境功能为工业、农业用水区，水质目标为类，流向自西向东，平均流量 3.6m3/s，流速0.09m/s。 社会环境 简况（社会经济结构、教育、文化、文物保护等）： 武进区概况： 2011 年，全区工业累计完成工业总产值 3864.93 亿元，同比增长15.7%，其中规模以上工业累计完成 3221.21 亿元，同比增长 26.7%，占全区总量的83.4%。累计实现销售收入 3765.73 亿元，同比增长 15.8%，其中规模以上工业累计实现销售收入 3154.91 亿元，同比增长 26.7%，占全区总量的 83.8%。累计实现利税总额 272.8 亿元，同比增长 21.4%。其中规模以上工业累计实现利税 241.68 亿元，同比增长 24.5%。累计实现利润 184.31 亿元，同比增长 20%，其中规模以上工业累计实现利润 154.16 亿元，同比增长 25.8%。 2011 年，全区销售收入超亿元的企业 460 家，比去年增加 93 家，其中销售收入超 10 亿元的企业 38 家，比去年 增加 8 家。这 460家超亿元企业中 100 亿元以上企业 4 家、 50 100 亿元的企业 4 家、 10 50 亿元的企业 30 家、 1 10 亿元企业 422 家。 江苏省武进高新技术产业开发区概况： 江苏省武进高新技术产业开发区是 1996 年经江苏省人民政府批准设立的省级高新技术园区，规划总面积 100 平方公里，是常州城南高新技术产业集 聚区。 江苏省武进高新技术产业开发区是常州“南北新城”战略发展的南城，交通优势 10 明显，沿江高速穿区而过，距上海南京国际机场分别为 160 和 110 公里。功能布局合理，园区规划有电子科技板块、机械装备板块、汽车零部件板块、物流仓储板块、中心商贸板块以及居住休闲板块，道路规划科学，客货分流便捷，路网层次分明。园区已吸引来自德国、美国、日本、澳大利亚、西班牙及中国香港、台湾等近 20 国家和地区近 130 家外资企业入户，高新区目前已形成电子信息、装配制造、新材料三大主导产业。 江苏省武进高新技术产业开发区南区， 2008 年 12 月 30 日已获得了常州市环境保护局下达的关于对江苏省武进高新技术产业开发区南区（ 24km2）区域环境影响报告书批复。 该批复中指出武进高新技术产业开发区南区规划用地面积 24km2，分两期开发（启动区和扩展区）：启动区规划面积为 9km2，四界规划范围为北起武南河、南至武进大道、东起常武路、西至武宜路；扩展区规划面积为 15km2，将启动区东西界向两侧分别延伸至夏城路和淹城路。同时，南区产业定位为：以先进装备制造、电子信息、新能源新材料、纺织服装和现代物流为主的无污染或轻污染的一、二类工业企业。 目前，武进高新 技术产业开发区南区严格按照区域环评批复的要求实施：第一，优化产业结构，严格入区项目准入门槛，禁止不符合产业政策及开发区产业定位的项目入区建设，严格遵守江苏省太湖水污染防治条例的规定；第二，合理规划开发区布局，优化功能分区，特别重视对区内外居民区、学校等敏感目标的保护；第三，加强区域环境综合整治，改善区域环境质量，制定并分步实施园区河道疏浚拓宽整治计划，区内污水管网全部建成，生活、生产污水全部接入污水管网；第四，加快园区环保基础设施建设，污水集中处理，加快集中供热、集中供气管网建设，建立统一的固废收集、贮 存、运输、综合利用和安全处置的运营管理体系；第五，加强园区环境监督管理，设立园区环保管理机构，对区内外环境实施跟踪监控；第六，加强工业园环境安全管理工作，制定并落实环境风险防范措施和事故应急预案；第七；园区实行污染物排放总量控制，区内污染物排放总量指标纳入武进区总量指标内。 供水设施 武进区中心城区现有自来水厂一座，为江河港武水务（常州）有限公司，位于武宜路西、长虹路南，供水规模为 22.0 万 m3/d。水厂原水取自长江水，引水工程规模 11 30.0 万 m3/d。武进区湖滨工业水厂正在建设中，位于沿江高速以南、湖滨路 西侧，供水规模 30 万 m3/d，原水取自 滆 湖。 滆 湖规划为武进地区的备用水源地。 目前，开发区内供水由江河港武水务（常州）有限公司供给，由武宜路及常武路DN800 的管道接入，开发区内管道成环状布置。开发区给水主干管规划在武南路、淹城路、凤林路、武宜路、常武路、阳湖路及武进大道布置成给水主环状网络，管径DN400 DN1200。本项目建成后，用水由该公司供应，项目用水能够得到保障。 污水处理 武南污水处理厂于 2007 年 11 月开工建设， 2009 年 5 月建成， 2009 年 10 月一期投产运行，现有处理规模为 4 万 m3/d， 污水处理最终规模为 12 万 m3/d。武南污水处理厂设计采用 Carrouse12000 氧化沟工艺，接管标准执行污水综合排放标准（ GB8978-1996）三级标准，部分指标参照执行污水排入城市下水道水质标准（ CJ3082-1999），出水水质执行城镇污水处理厂污染物排放标准（ GB18918-2002）表 1 一级 A 标准及太湖地区城镇污水处理厂主要水污染物排放限值（ DB32/1072-2007）。开发区内污水通过两个污水分管网收集，沿江高速以北区域通过西湖路污水主干管收集排入常武路污水主干管；沿江高速以 南、武进大道以北区域通过阳湖路污水主干管收集排入常武路污水主干管，最终输送至武南污水处理厂。目前，区内污水管网全部建成，拓展区内管网随道路同步建设，管网建成长度约135km。 中水厂 江苏省武进高新区再生水处理厂位于常州市武进高新技术产业开发区凤林路与龙吟路之间，龙门路以南。占地 27945.7 平方米，设计处理规模为 6000t/d，分两期实施，一期 1500t/d，二期 4500t/d。服务范围为武进高新区整个区域，主要用于集中处理回用园区含磷、氮废水。经过深度处理后约 65%再生水可回用至园区内企业的生产用水， 35%污水排入武南污水处理厂。前处理 “外加碳源反硝化处理”工艺 ，对污水进行处理；后处理采用“ A2O 平板膜生物反应器”工艺可保证出水水质达标。各企业排放的废水在进入再生水厂前需满足以下进水质保： pH:6-9， CODCr 500mg/L, BOD5 300mg/L, SS 400mg/L,氟 F 5mg/L，总氮 TN 100mg/L，氨氮 35mg/L，阴离子合成洗涤剂 20mg/L, 总磷 TP（普通废水） 8mg/L，总磷 TP（磷化废水）1000mg/L；同时不得含有重金属离子，严禁向收集管网排放剧毒物质。 12 供电设施 武进高新区目前已有 110kV 变电所 4 个，分别为容量 2 4 万 KVA 的凤墅变，容量 2 6.3 万 KVA 的南夏墅变，容量 2 5 万 KVA 的鸣凰变和容量 6.3 万 KVA 的凤林变。建成 220kV 的变电所 1 个，为容量 24 万 KVA 高新变。园区供电能够满足本项目的需要。 供气设施 常州市武进区天然气工程由常州新奥燃气有限公司建设、经营， 2004 年初常州市“西气东输”天然气长输管线即投入运营，常州新奥燃气有限公司建设的洛阳天然气门站已建成，通过武进大道已建高压管线向武进湖塘镇、洛阳镇等地区供应天然气，武进高新区正处 于高压管线辐射范围之内。目前，燃气管道化率和气化率均达 100%。 根据常州市环境空气质量功能区划分规定（暂行），项目拟建地环境空气执行环境空气质量标准（ GB3096-93）中二级标准。 根据常州市水利局、常州市环保局联合制定的常州市地表水（环境）功能区划（ 2003 年 6 月）， 武南 河水质执行地表水环境质量标准（ GB3838-2002）中类水质标准。 根据 江苏省武进高新技术产业开发区南区区域环境影响报告书 区域环评，武进高新区范围内工业用地执行 3 类标准 。 13 环境质量状 况 建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、辐射环境、生态环境等） 1.水环境质量现状 本次环评 武南 河水质评价引用 武进区环境监测站 2013 年 11 月 对 武南河 鸣凰桥 断面的 例行监测数据。 表 6 地表水环境质量监测结果汇总表 单位： mg/L 河流与断面 监测因子 pH CODCr 高锰酸盐指数 氨氮 总磷 鸣凰桥断面 平均 值 7.3 25.85 7.0 4.5 0.5052 类标准 6-9 30 10 1.5 0.3 由上表可知 :武南河 氨氮、总磷值已劣于 地表水环境 质量标准（ GB3838-2002）表 1 中类标准， 分析原因可能是沿河企业工业废水排入河体所致 。 2、环境空气质量现状 本次环境空气现状评价，利用武进区环境监测中心站于 2013 年 3 月 25 日 3 月31 日对 常州美欧电子有限公司化学品仓库项目 中 布点取得的监测资料 （ 2013）环监（气 -环）字第（ 011）号 ， 项 目附近环境空气质量现状监测资料统计结果见下 表： 表 7 环境空气质量监测结果 单位： mg/m3 监测点 名称 监测因子 SO2、 NO2小时均值 / PM10日均值 范围 超标率 % 最大超标倍数 均值 南湖 家苑 测点 SO2 0.029 0.059 0 0 0.044 NO2 0.04 0.067 0 0 0.054 PM10 0.231 0.241 100% 0.61 0.236 由监测资料统计结果可见， 监测点 PM10日均浓度超标，分析超标原因主要为：监测点位于交通干线附近，车辆行驶引起扬尘。 SO2、 NO2在监测点均未出现超标现象。 3.噪声质量现状 根据现场噪声监测 ，项目所在地 厂界噪声 值如下。 表 8 厂界噪声监测结果 单位： dB(A) 厂界 1(东 ) 2(西 ) 3(北 ) 4（南） 昼间 57.1 57.6 58.8 57.5 标准 65（昼间） 14 由上表可见， 建设项目 各边界噪声符合 GB3096-2008声环境质量标准中 3 类标准要求。 主要环境保护目标（列出名单及保护级别）： 表 9 项目主要环境保护目标、环境功能区划情况一览表 环境 要素 环境保护对象 方位 距离 规模 环境保护目标 （环境功能要求） 大气 环境 南苑社区 南 500m / 环境空气质量标准（ GB3095-1996）表 1 中二级标准 水环境 武南河 北 3200m / 地表水环境质量标准（ GB3838-2002） 中 类水质标准 ， 保持现状水质 声环境 南苑社区 南 500m / GB3096-2008声环境质量标准的 3 类标准 15 评价适用标准 环境质量标准 1.水环境质量标准 武南河 执行地表水环境质量标准（ GB3838-2002）表 1 中类标准，水质标准具体标准值见下表： 表 10 地表水环境质量 标准 单位： mg/L 项目 pH CODCr NH3-N TP 石油类 类 6 9 30 1.5 0.3 0.5 2.大气环境质量标准 表 11 大气环境质量标准 单位： g/m3 污染物 环境质量标准 标准来源 浓度限值 SO2 环境空气质量标准（ GB3095-2012）表 1、表 2中二级标准 小时平均：500 日平均： 150 年平均： 60 NO2 小时平均： 200 日平均： 80 年平均： 40 PM10 / 日平均： 150 年平均： 70 PM2.5 / 日平均： 75 年平均： 35 3.噪声环境标准 本项目各厂界昼间噪声执行 声环境质量标准（ GB3096-2008）中 3 类标准，即昼间 65dB(A)，夜间 55dB(A)。 16 污染物排放标准 1.废水 GB8978-1996污水综合排放标准表 4 中的三级标准： CODcr 500mg/L， SS 400mg/L，其中氨氮、总磷执行 CJ 343-2010污水排入城镇下水道水质标准，即氨氮 45mg/L，总磷 8mg/L。 2.噪声 项目拟建地各厂界昼间噪声 执行 工业企业厂界环境噪声排放标准（ GB12348-2008） 中 3 类标准，即昼间 65dB(A)， 夜间 55dB(A)。 3.固体废弃物 一般固体废弃物执行一般工业固体废物贮存、处置污染控制标准（ GB18599-2001）。 危险固体废弃物执行危险废物贮存污染控制标准（ GB18597-2001） 4.废气 GB9078-1996 工业 大气污染物排放标准表 2 中 加热炉 二类区标准，烟尘浓度 200mg/m3，烟气黑度 <林格曼 1 级。 总量控制指标 生活污水：本项目 生活污水 2688t/a， 接入 厂区 污水管网， 由 武南 污水 处理厂处理 达标后排放。其总量应纳入 武南 污水处理厂排放总量中。 废气产生 SO2 0.006t/a， NO2 0.018t/a、烟尘 0.003t/a。 17 建设项目工程分析 工艺流程简述（图示）： 一、阀芯 工艺流程图 ： 棒料调质车削氮化磨削检测包装成品 工艺说明： 1.调质：高频淬火，使用调质生产线进行高频淬火 (600-800 )，改善金属内部晶格结构，获得所需要的力学性能； 高频淬火多数用于工业金属零件表面淬火，是使 工件 表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种 金属热处理 方法 。 回火， 将经过淬火处理 后的工件 在放回中温 （ 400-600） 浸置一段时间，可促使一部分之碳化物析出，同时有可消除一部分因急速冷却所造成之 残留应力 ，因此可提高材料之韧性与柔性。 2.车削加工：使用车削中心（双主轴、双刀塔）在一台设备上完成所有工序的加工，获得所需要的外形尺寸； 3.渗氮（ 氮化 ） ：用氮化炉（氮气） 对部件进行氮化处理，以提高零件表面硬度，提高零件耐磨性，保证零件的适用寿命； ； 氮化处理是指一种在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺 。 4.磨削加工：采用高精度外圆磨床精加工主轴外圆，保证尺寸精度和形状精度； 5.检测：对产品进行外形和力学性能进行检验，剔除不合格品； 6.包装：对部件进行包装后成为成品。 二、传动轴工艺流程图： 棒料 调质车削 滚齿 插齿 氮化 磨削 检测 包装 成品 工艺 说明： 1.调质： 与阀芯 调质工艺相同。 2.车削加工：使用车削中心（双主轴、双刀塔）在一台设备 上完成所有工序的加工，获得所需要的外形尺寸； 3.滚齿：用滚齿机将部件加工成规定的模数； 4.插齿：用插齿机对部件进一步加工，提高机械精度； 5.渗氮（ 氮化 ） ： 与阀芯渗氮工艺相同。 18 6.磨削加工：采用高精度外圆磨床精加工主轴外圆，保证尺寸精度和形状精度； 7.检测：对产品进行外形和力学性能进行检验，剔除不合格品； 8.包装：对部件进行包装后成为成品。 三、斜盘工艺流程 图： 铸件 车削 车削 氮化 磨削 检测 包装 成品 工艺说明： 1.车削加工：使用车削中心（双主轴、双刀塔）在一台设备上完成所有工序的加 工，获得所需要的外形尺寸； 2.渗氮（ 氮化 ） ： 与阀芯渗氮工艺相同。 3.磨削加工：采用高精度外圆磨床精加工主轴外圆，保证尺寸精度和形状精度； 4.检测：对产品进行外形和力学性能进行检验，剔除不合格品； 5.包装：对部件进行包装后成为成品。 四、齿轮工艺流程图： 锻件 调质 车削 滚齿 氮化 磨齿 磨削 检测 包装 成品 文字说明： 1.调质： 与阀芯渗氮工艺相同。 2.车削加工：使用车削中心（双主轴、双刀塔）在一台设备上完成所有工序的加工，获得所需要的外形尺寸； 3.滚齿：用滚齿机将部件加工成规定的模数； 4.插齿：用插齿机对部件进一步加工，提高机械精度； 5.渗氮（ 氮化 ） ： 与阀芯渗氮工艺相同。 6.磨齿：用高精度数控磨齿设备对齿轮表面进行精加工，提高齿轮表面的表面光洁度和齿形、齿向、齿厚公差，提供齿轮的装配精度和使用寿命； 7.磨削加工：采用高精度外圆磨床精加工主轴外圆，保证尺寸精度和形状精度； 8.检测：对产品进行外形和力学性能进行检验，剔除不合格品； 9.包装：对部件进行包装后成为成品。 注： 1、 该厂内不进行酸洗、除油、清洗等金属表面处理 ；不设食堂 。 19 2、淬火 主要 采用电加热， 回火 为天然气加热，天然气用 量 0.9 万方 /年。 3、 冷却液为 6%-10%的 NaCl 溶液 ，不含氮磷。 主要污染工序： 一、污染物产生 1、废水 本项目 投产 后， 员工人数为 140 人，年工作日 300 天，生活用水量以 80L/d 人计，则用水量为 3360t/a，产污率以 0.8 计，则生活污水产生量为 2688t/a。 其中 ，CODCr、 SS、 NH3-N、 TP 的产生浓度分别为 400mg/L、 300mg/L、 25mg/L、 5mg/L， CODCr、SS、 NH3-N、 TP 的产生量分别为 1.075t/a、 0.806t/a、 0.067t/a、 0.013t/a。 2、噪声 本项目噪声主要为机械设备噪声 ， 车间混合 噪声值约 85.0dB(A)。 3、废气 调质工段（淬火、回火）在密闭真空炉中进行 ， 冷却液为 6%-10%的 NaCl 溶液 ，因此 项目 生产过程 无 工艺废气排放。 回火采用天然气加热炉加热，天然气用量 0.9 万立方 /年， 废气产生 SO2 0.006t/a，NO20.018t/a、烟尘 0.003t/a ，通过排气筒（ 1#） 8 米 排放。 4、 固 废 生活垃圾：本项目员工人数 140 人，人均生活垃圾产生量以 0.5kg/d 计，则生活垃圾产生量约 21t/a。 边角料： 金 加工边 金属 角料约 15t/a。 磨削液、 切削液 HW09-900-006-09： 车 加工废切削液产生量约 5t/a。 废机油 HW08-900-249-08： 机械设备维护产生的废机油量约 0.5t/a。 二、污染治理措施及污染物排放 1、废水 （ 1）防治措施： 生活污水 2688t/接入污水管网 ， 由 武南 污水处理厂集中处理达标后排放。 20 （ 2）排放情况： 生活污水中 CODCr、 SS、 NH3-N、 TP 的 产生浓度分别为 400mg/L、300mg/L、 25mg/L、 5mg/L， 符合 污水排入城 镇 下水道水质标准（ CJ343-2010） ，进入 武南 污水处理厂 处理。 污水中 CODCr、 SS、 NH3-N、 TP 的产生量分别为 1.075t/a、0.806t/a、 0.067t/a、 0.013t/a。 2、噪声 （ 1） 治理措施： 通过车间的门、墙的隔声降噪作用即可满足 GB12348-2008工业企业厂界环境噪声排放标准 ， 即昼间 65dB(A)。 （ 2）排放情况：厂界昼间噪声 符合 GB12348-2008工业企业厂界环境噪声排放标准的 3 类标准要求。 3、废气 （ 1） 治理措施： 燃气 加热炉 采用天然气作为燃料，废气 通过排气筒（ 1#） 8 米 引车间外排放。 （ 2）排放情况： 天然气作为清洁能源， 废气产生量较小， 对环境空气质量不会产生明显影响。 4、固废 （ 1）防治措施： 金属 边角料收集后外售处理 ；生活垃圾 进行分类存放，定期由垃圾清运车运至垃圾场进行无害化处理 ； 废切削液 、 磨削液、废机油 收集后送有资质单位处理 。 （ 2）排放情况： 固体废物综合处置率 100%，不直接排放。 21 项目主要污染物产生及预计排放情况 内容 类型 排放源 （编号） 污染物名称 处理前产生浓度 及产生量（单位） 处理后产生浓度及 产生量（单位） 大气污 染物 废气 SO2 NO2 烟尘 0.006t/a 0.018t/a 0.003t/a 0.006t/a 0.018t/a 0.003t/a 水 污 染 物 生活 污水 CODCr SS NH3-N TP 400mg/L， 1.075t/a 300mg/L， 0.806t/a 25mg/L， 0.067t/a 5mg/L， 0.013/a 400mg/L， 1.075t/a 300mg/L， 0.806t/a 25mg/L， 0.067t/a 5mg/L， 0.013/a 电离辐射和电磁辐射 固体废物 一般固废 生活垃圾 21t/a 0 边角料 15t/a 0 危废 废切削液 、磨削液 5t/a 0 废机油 0.5t/a 0 噪声 车间内机加工 混合噪声值约 85.0dB(A)。 其它 主要生态影响（不够时可附另页） 本项目建设对周围生态环境基本无影响。 22 建设项目拟采取的防治措施及预期效果 内容 类型 排放源 （编号） 污染物名称 防治措施 预期治理效果 大气污 染物 废气 SO2 NO2 烟尘 通过排 气筒（ 1#） 8米排放 达标排放 水 污 染 物 生活 污水 CODCr SS NH3-N TP 接入污水管网 由武南污水处理厂处理达 标后排放 电离辐射和电磁辐射 固体 废物 一般固废 边角料 收集后 外售 固体废物处置率、利用率 100% 生活垃圾 由环卫部门统一收集处理 危废 废切削液 、磨削液、废机油 收集后送有资质单位处理 噪声 合理布置生产设备； 在传播途径上采取门、墙隔绝和吸收措施以减低噪声影响 。 其它 生态保护措施及预期效果 无 23 环境影响分析 施工期环境影响简要分析： 本项目预计建设期 1 年。 施工期间 ，本项目的实施 会对周围环境产生一定的影响，主要是建筑机械的施工噪声、扬尘，其次是施工人员排放的生活污水和生活垃圾。 1、 噪声影响分析 施工噪声主要可分为机械噪声、施工作业噪声和施工车辆噪声。机械噪声主要由施工机械所造成，如挖土机机械、打桩机械、混凝土搅拌机、升降机等，多为点源；施工作业噪声主要指一些零星的敲打声、装卸车辆的撞击声、吆喝声、拆卸模板的撞击声等，多为瞬时噪声；施工车辆的噪声属于交通噪声。在这些施工噪声中，对声环境影响最大的 是机械噪声。不同施工机械的噪声源强见表 12。在多台机械设备同时作业时，各台设备产生的噪声会产生叠加， 根据类比调查， 叠加后的噪声增值约为 3 8dB。 表 12 建设期间施工机械设备噪声强度值（测量距离 10-15m） 机械设备 噪声值范围 dB（ A） 机械设备 噪声值范围 dB（ A） 推土机 78-96 运输机器 85-94 搅拌机 72-85 挖土机 70-83 打桩机 95-105 卷扬机 70-83 施工 期噪声具有临时性、阶段性和不固定性等特点 ， 不同的施工设备产生的噪声不同，在多台机械设备同时作业时，各 台设备产生的噪声会产生叠加，使噪声值增加 38dB，并在空旷地带的传播距离较远。所以在 施工期间， 该项目施工单位 严格执行建筑施工噪声管理办法 和 建筑施工场界噪声限值 （ GB12523-2011）， 采用低噪声施工机具和先进工艺进行施工，同时在施工作业中合理安排各类施工机械的工作时间，尤其是夜间严禁打桩机等强噪声机械进行施工，减少这类噪声对外环境影响。 2、 环境空气影响分析 本项目施工期的大气污染物主要是扬尘，一般由土地平整、土方填挖、物料装卸、水泥搅拌和车辆运输造成的。对整个施工期而言，施工产生的扬尘主要集 中在土建施工阶段，按起尘的原因可分为风力起法和动力起尘，其中风力起尘主要是由于露天堆放的建材（如黄沙、水泥等）及裸露的施工区表层浮尘因天气干燥及大风，产生风尘扬尘；而动力扬尘主要是在建材的装卸、搅拌过程中，由于外力而产生的尘粒再悬浮而造成。 24 本项目 由于扬尘的源强较低，根据类比调查，扬尘的影响范围主要在施工现
