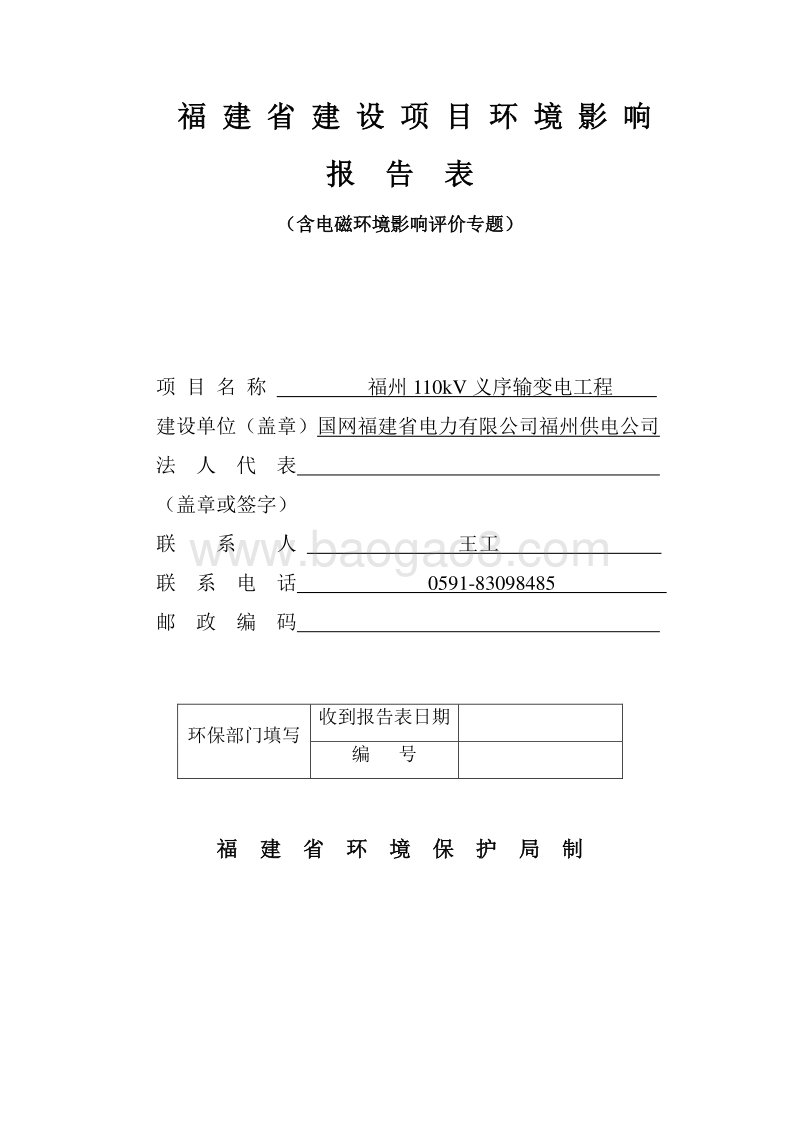

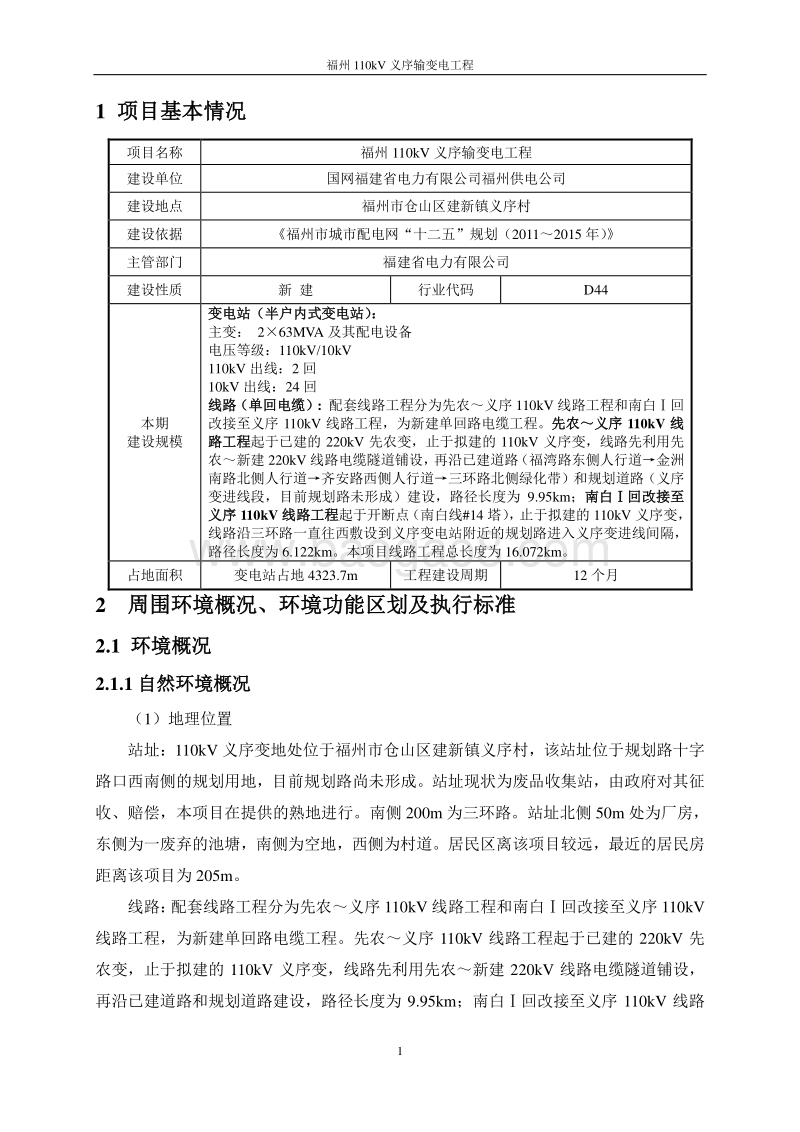

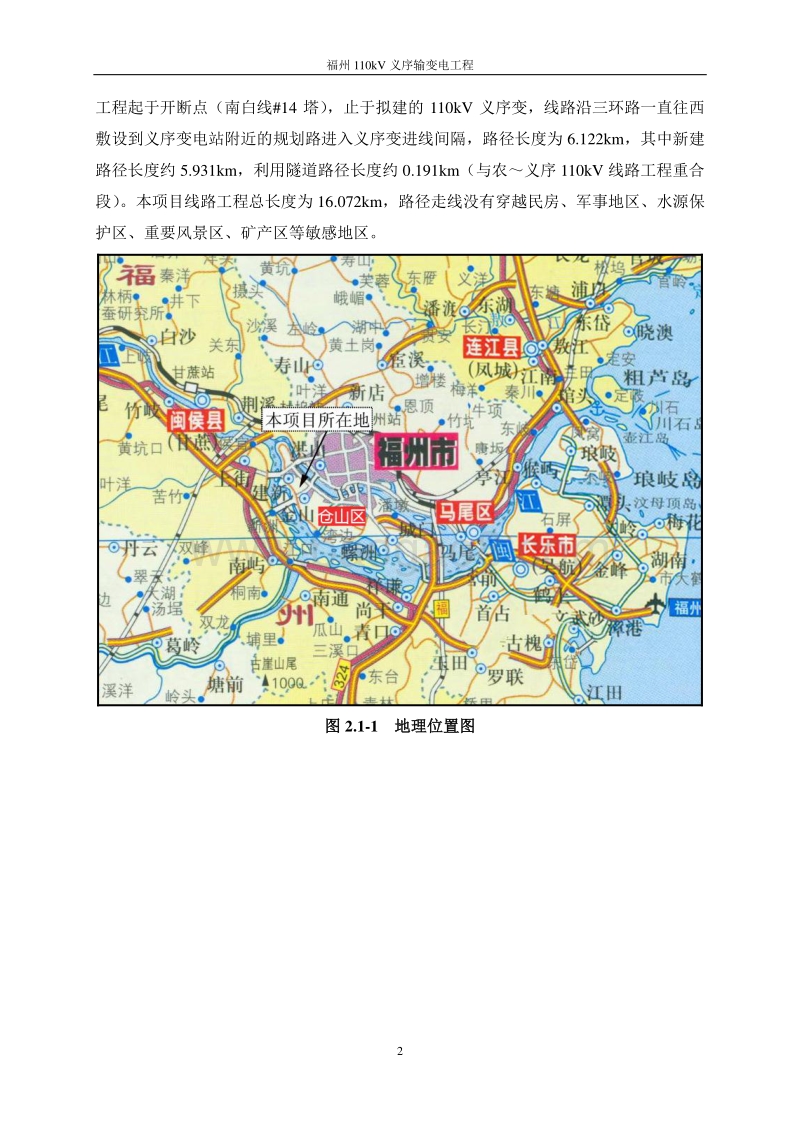

福 建 省 建 设 项 目 环 境 影 响 报 告 表 （含电磁环境影响评价专题） 项 目 名 称 福州 110kV 义序 输变电工程 建设单位（盖章） 国网福建省电力有限公司福州供电公司 法 人 代 表 （盖章或签字） 联 系 人 王 工 联 系 电 话 0591-83098485 邮 政 编 码 环保部门填写 收到报告表日期 编 号 福 建 省 环 境 保 护 局 制 福州 110kV 义序输变电工程 1 1 项目基本情况 项目名称 福州 110kV 义序输变电工程 建设单位 国网福建省电力有限公司福州供电公司 建设地点 福州市仓山区建新镇 义序 村 建设依据 福州市城市配电网“十二五”规划（ 2011 2015 年） 主管部门 福建省电力有限公司 建设性质 新 建 行业代码 D44 本期 建设规模 变电站（半户内式变电站）： 主变： 2 63MVA 及其配电设备 电压等级： 110kV/10kV 110kV 出线： 2 回 10kV 出线： 24 回 线路（单回电缆） : 配套线路工程分为先农义序 110kV 线路工程和南白回改接至义序 110kV 线路工程，为新建单回路电缆工程。 先农义序 110kV 线路工程 起于已建的 220kV 先农变，止于拟建的 110kV 义序变，线路先利用先农新建 220kV 线路电缆隧道铺设，再沿已建道路（福湾路东侧人行道金洲南路北侧人行道齐安路西侧人行道三环路北侧绿化带）和规划道路（义序变进线段，目前规划路未形成）建设，路径长度为 9.95km； 南白回改接至义序 110kV 线 路工程 起于开断点（南白线 #14 塔），止于拟建的 110kV 义序变，线路沿三环路一直往西敷设到义序变电站附近的规划路进入义序变进线间隔，路径长度为 6.122km。本项目线路工程总长度为 16.072km。 占地面积 变电站占地 4323.7m 工程建设周期 12 个月 2 周围环境概况、环境功能区划及执行标准 2.1 环境概况 2.1.1 自然环境概况 （ 1）地理位置 站址： 110kV 义序 变地处位于福州市仓山区建新镇 义序 村， 该站址位于规划路十字路口西南侧的规划用地，目前规划路尚未形成。站址现状为 废品收集 站， 由政府 对其征收、赔偿，本项目在提供的熟地进行。 南侧 200m 为三环路。 站址北侧 50m 处为厂房，东侧为一废弃的池塘，南侧为空地，西侧为村道。 居民区离该项目较远，最近的居民房距离该项目为 205m。 线路：配套线路工程分为先农 义序 110kV 线路工程和南白回改接至义序 110kV线路工程，为新建单回路电缆工程 。先农 义序 110kV 线路工程起于已建的 220kV 先农变，止于拟建的 110kV 义序 变， 线路 先利用先农新建 220kV 线路电缆隧道铺设，再 沿已建道路和规划道路建设，路径长度为 9.95km；南白回改接至义序 110kV 线 路福州 110kV 义序输变电工程 2 工程起于开断点（南白线 #14 塔），止于拟建的 110kV 义序变，线路沿三环路一直往西敷设到义序变电站附近的规划路进入义序变进线间隔，路径长度为 6.122km，其中 新建路径长度约 5.931km，利用隧道路径长度约 0.191km（ 与农义序 110kV 线路工程重合段 ） 。 本项目线路工程总长度为 16.072km， 路径走线没有穿越民房、军事地区、水源保护区、重要风景区、矿产区等敏感地区。 图 2.1-1 地理位置图 福州 110kV 义序输变电工程 3 图 2.1-2 义序 变 站址现状 图 2.1-3 站址东侧 图 2.1-4 站址 南侧 图 2.1-5 站址 西侧 图 2.1-6 站址 北侧福州 110kV 义序输变电工程 4 （ 2） 地质地貌 本项目拟建变电站占地为 4323.7m2，场地地势较平坦，地貌上属于冲海积盆地地貌单元。场地地质自上而下大概依次为：杂填土：灰黄、灰褐色，干 -稍湿，松散，主要成分为粘性土。该层场地广泛分布。厚度约为 2m。 fak=120kPa。淤泥：灰黑色，饱和，流塑，含腐植质，有机质含量 5%，略具腐臭味，局部夹页片状粉细砂。场区内均有分布。厚度约为 810m。 fak=50kPa。粘土：灰黄、土黄色，稍湿 -饱和，可塑，刀切面较光滑，无摇震反应，干强度及韧性中等。厚度约为 3m。 fak=160kPa。砾砂：灰，黄灰色，黄色，饱和，稍密 -中密，级配较差，大于 2mm 颗粒含量约占 25-35%,粉粘粒含量约 25-30，局部粉粘粒高达 40%。厚度约为 5m。 fak=200kPa。淤泥质土：灰黑色，饱和，软塑，具臭味 ,摇震反应慢 , 干强度及韧性低 ,局部含腐植质。厚度约为68m。 fak=80kPa。砾砂：局部为粗砂。灰，黄灰色，黄色，饱和，稍密 -中密，级配较差，大于 2mm 颗粒 含量约占 25-35%,粉粘粒含量约 25-30，局部为 10-20%。厚度约为 5m。 fak=200kPa。残积砂质粘性土：灰黄色，黄褐色，饱和，可 -硬塑。原岩结构可见，母岩为花岗岩，长石已风化呈土状，大于 2mm 石英颗粒占 5-15%左右。厚度约为 35m。 fak=200kPa。全风化花岗岩：灰绿、灰黄色、黄色，中粗粒花岗结构，散体状。长石基本风化呈土状，残余矿物主要为石英，占 10 20%不等。厚度约为 3m。fak=450kPa。强风化花岗岩：灰绿、灰黄色、黄色，中粗粒花岗结构，散体状。岩芯手捏可散， TCR=70-80%，岩石坚硬程度属极软岩，岩体基本质量等级为级。fak=1200kPa。 场地地下水和地土对钢筋混凝土结构具有微腐蚀性，对钢筋混凝土中的钢筋具有微腐蚀性，场地土对钢结构具有微腐蚀性。拟建场地位处抗震设防烈度 7 度区，地震动峰值加速度为 0.10g。 （ 3）气候 项目所在区属亚热带海洋性季风气候，冬无严寒，夏无酷暑，终年温暖湿润。年平均气温 19.6，最冷月份 1 2 月，平均气温为 7.7，最热月份 7 8 月，平均气温为28.7。受闽江河谷影响，冬季主导风向为西北风，频率约 13%，夏季主导风向为东南风 或南风，年平均风速 2.8 米 /秒，年主导风向为东南风，频率约 19。 本地区雨量充沛，年平均降水 1302.3mm，降水以 5 6 月份为最多。无霜期达 326天，年平均日照数为 1700 1980 小时。 福州 110kV 义序输变电工程 5 （ 4）水文概况 变电站周边无水源保护区，站址 东 侧有一废弃的池塘，无水产养殖 。 （ 5）土壤植被 站址位于规划路十字路口西南侧的规划用地， 目前站址处为建设用地（ 废品收集站），站址周边植被以人工绿化植被和杂草为主。 图 2.1-9 项目周边植被概况 2.1.2 社会环境概况 （ 1） 福州 市 概况 福州市是福建省省会，现辖鼓楼 、台江、仓山、晋安、马尾 5 个区，闽侯、连江、罗源、闽清、永泰、平潭 6 个县和福清、长乐 2 个县级市。全市总面积 12000km2，截至 2006 年全市常住人口 671 万人。 2006 年全市实现地区生产总值 1664.05 亿元；工业总产值 2544.32 亿元，其中规模以上工业产值 2228.81 亿元；财政总收入和地方级财政收入分别达到 235.7 亿元和 152.52 亿元；全市人均生产总值 24874 元。 （ 2） 仓山区 概况 仓山区位于福州市区南部南台岛上，四面以闽江南、北港分别与鼓楼区、台江区、晋安区、马尾区、长乐市、闽侯县为界，总面 积约 146km2，人口约 762746 人（ 2010 年）。全区辖 8 个街道、 5 个镇：仓前街道、东升街道、对湖街道、临江街道、三叉街街道、上渡街道、下渡街道、金山街道、仓山镇、城门镇、盖山镇、建新镇、螺洲镇。 2008 年全区完成地区生产总值约 181.9 亿元，全部工业总产值约 369.4 亿元，其中，福州 110kV 义序输变电工程 6 规模以上工业总产值约 328.67亿元；全社会固定资产投资约 205.1亿元；出口总值约 10.2亿美元；实际利用外资约 1.64 亿美元；社会消费品零售总额约 115.97 亿元；财政总收入约 11.8 亿元，其中，地方级财政收入约 6.7 亿 元，城镇居民人均可支配收入约 16563元，农民人均纯收入约 9396 元。 （ 3）建新镇概况 建新镇隶属于福建省福州市仓山区，位于福州市西南郊，处闽江下游南台岛的西北端，面积 39.6 平方公里，辖 7 个管理区、 40 个村、 1 个居委会和 1 个（建华）五七农场。2008 年该镇有 9897 户， 3.9 万人，耕地 9842 亩。 （ 4）项目周边 概况 110kV 义序 变地处位于福州市仓山区建新镇 义序 村， 该站址位于规划路十字路口西南侧的规划用地，目前规划路尚未形成。站址现状为 废品收集 站，南侧 200m 为三环路。站址北侧 50m 处为厂房，东侧为一 废弃的池塘，南侧为空地，西侧为村道。居民区离该项目较远，最近的居民房距离该项目为 205m。 根据 南台岛（义序片区）控制性详细规划，站址位于规划的变电站用地内，西侧及北 侧为规划道路 ，东侧为公共设施（公交车）用地，南侧为公共绿地及规划河道。 （ 5）区域供电概况 义序变规划供电范围主要为螺洲镇内吴凤、义序、新安、凤村、尚保、三兴洲等片区， 项目区负荷 主要为 工业园区、其他中小型工业企业及居民生活用电， 现由周边 由东岭变、白湖亭变 、上山变 、建新变 的 10kV 线路供电。 序变项目区内计划新增大项目有义序工业园扩容、义序排涝站、阳 岐排涝站等；同时，随着三环路的贯通，必将带动沿线商住产业的开发 ， 届时现有的供电手段已经不能满足项目区新增的用电需求，需新建110kV 变电站。 2.2 环境功能区划及执行标准 2.2.1 水环境 本项目运营期生活废水排放很少， 生活污水 经过化粪池 处理后回灌绿地 ；少量施工期生活污水利用站内化粪池处理后回灌周边农地，施工废水经澄清后浇洒路面。 2.2.2 大气环境 项目所在区域为 福州市仓山区建新镇 义序 村 ， 环境空气质量执行 GB3095-2012环境空气质量标准的二级标准。 福州 110kV 义序输变电工程 7 2.2.3 声环境 义序 变电站地处 福州市 仓山区建新镇 义序 村 ，变电站所在区域执行 声环境质量标准 （ GB3096-2008）中 2 类标准。变电站 厂 界执行 工业企业厂界环境噪声排放标准 （ GB12348-2008）中 2 类标准即 60dB(昼间 )、 50dB(夜间 )。 施工噪声执行建筑施工场界环境噪声排放标准（ GB12523-2011），见表 2.2-1。 表 2.2-1 建筑施工场界环境噪声排放 限值 单位： dB(A) 昼间 夜间 70 55 2.2.4 电磁环境 （ 1）电磁辐射 参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24 1998）的推荐值，以 4000V/m 作为居民区工频电场评价标准，以国际辐射保护协会关于对公众全天辐射时的工频限值 100T作为磁感应强度的评价标准。 （ 2）无线电干扰 根据高压交流架空送电线无线电干扰限值（ GB15707 1995）要求，变电站距围墙外测量频率为 0.5MHz 时，无线电干扰限值不大于 46dB（ V/m）。 2.3 评价重点 根据项目特征及周围环境特点，本项目评价重点为工频电磁场、无线电干扰影响评价以及施工期、营运期 噪声 影响分析。 2.4 主要环境保护目标 站址处为 废品收集 站 ， 居民区 离该项目较远，最近的居民房距离该项目为 205m。 评价范围内 无 名胜古迹、自然保护区等 其他 环境敏感目标 。 配套线路除部分利用已有电缆隧道，其余均沿已建道路和规划道路建设， 沿线 没有穿越民房、军事地区、水源保护区、重要风景区、矿产区等敏感地区 ，环境敏感度不大。 综合考虑到项目本身环境特点，本报告表主要关心的环境问题是：变电站选址的环境合理性 ； 运行期 变电站 评价区域电磁环境问题 ； 植被恢复，减小施工期植被破坏造成的生态影响 ； 运行期 工频电磁场、无线电干扰 对义序村的影响。 主要环境实现目标应是： 变电站场界 区域的电磁环境应 符合国家相应标准。 福州 110kV 义序输变电工程 8 2.5 项目环境质量现状 2.5.1 大气环 境现状 区域现状无大型气态工业污染源， 大气环境质量 可以达 GB3095-2012环境空气质量标准的二级标准。 2.5.2 声环境现状 厦门建环检测技术有限公司 于 2013年 4月 11日对项目周边声环境现状进行了监测 。 表 2.5-1 声环境现状监测结果 单位： dB 序号 变 电站 配套线路 Z1 Z2 Z3 Z4 Z5 (GB3096-2008) 2类标准 Z8 Z9 Z10 (GB3096-2008) 2类标准 监测点 站址 北边界 站址 东边界 站址 南边界 站址 西边界 居民楼 电缆进线位置 开断点 先农变 昼间 52.4 58.3 59.2 53.3 49.8 60 56.6 51.2 52.6 60 夜间 39.4 41.3 42.4 39.2 37.8 50 42.2 43.2 46.7 50 站址处 及周边居民区 声环境现状较好 ， 昼间噪声现状在 49.8 59.2dB，夜间噪声在37.8 42.4B 之间，可达到 GB3096-2008声环境质量标准 2 类区标准。 线路沿线现有声环境 昼间噪声现状 为 51.2 56.6dB，夜间噪声 为 42.2 46.7dB，符合声环境质量标准中的 2 类 标准。 2.5.3 电磁环境现状 我院委托 厦门建环检测技术有限公司 于 2013 年 4 月 11 日 对拟建 变电站 进行了电磁环境现状监测 。 表 2.5-2 线路工频电场、磁感应强度背景值测量结果 监测点位 点位描述 E (V/m) B（ T） 变 电 站 D1 拟建站址北侧 3.73 0.160 D2 拟建站址东侧 1.18 0.200 D3 拟建站址南侧 0.72 0.016 D4 拟建站址西侧 3.10 0.060 D5 居民楼 0.41 0.012 线路 D8 电缆进线位置 0.37 0.011 D9 开断点 71.5 0.488 D10 先农 变 218.6 0.792 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 4000 V/m （ 4kV/m） 100T （ 0.1mT） 福州 110kV 义序输变电工程 9 表 2.5-3 110kV 义序 变站址环境无线电干扰背景值测量结果 监测点位 点位描述 测量频率 （ MHz） 无线电干扰 (dBV/m) 变 电站 W1 拟建站址北侧 0.5 34.240.20 W2 居民楼 0.5 31.140.17 线路 W3 电缆进线位置 0.5 31.260.26 W4 开断点 0.5 42.850.30 W5 先农变 0.5 38.280.15 高压交流架空送电线无线电干扰限值 0.5 46 监测结果表明： 变电站场地及周边居民楼电场背景为 0.41 3.73V /m，磁感应强度背景为 0.012 0.200T；线路沿线电场监测强度值为 0.37 218.6V/m，磁场强度值为0.011 0.792T ，均远低于导则推荐的电场限值 4000 V/m 和磁场强度限值 100T；在频率 0.5MHz 时，拟建场址周边和线路沿线监测点位 的无线电干扰场强背景值分别为31.14 34.24dBV/m、 31.26 42.85dBV/m，均符合国家标准限值（ 0.5MHz 为46dBV/m）。上述结果表明变电站及沿线的电磁环境现状符合国家标准。 3 项目概况及建设内容 3.1 变电站工程概况 3.1.1 项目组成 福州 110kV 义序 变电站为 半户内式变电站 ，本期规模 2 63MVA、 110kV 出线 2回、 10kV 出线 24 回、无功补偿 2 (4+6)Mvar。 110kV 电缆进 出线， 站区内 10kV 电缆出线 。项目的基本工程见表 3.1-1。 电站工程基本概况 项 目 名 称 本 期 规模 备注 主变压器 263MVA 主变 户外 布置 110kV 出 线回路数 2 回 户内 GIS， 电缆进出线 10kV 出线回路数 24 回 电缆出线 无功补偿 2 (4+6)Mvar 户内框架式成套设备 110kV 配电 110kV GIS 配电装置采用户 内 布置 3.1.2 站区总平面 布置 义序变电站采用半户内布置（见图 3.1-1）主变户外布置； 110kV GIS 配电装置、 10kV配电装置、 10kV 电容器组、接地变及消弧线圈成套装置和主控室采用一栋楼户内布置方式。主控楼地面二层 布置，一层设值班室、厨房、卫生间、休息室， 10kV 配电装置室、安全工器具室消防器材间，接地变，电容器室。二层设主控二次设备室、 110kVGIS室、接地变电容器室、备品备件间。主控配电楼位于站区中部，主控楼四周为环形道路，站区 西 侧布置消防水池 ，东北布置 事故油池，站区 西 北角和 东 南角设置独立避雷针，进福州 110kV 义序输变电工程 10 站主入口布置在站区 西 南侧，与规划路相连。 本站站区场地竖向布置以东侧和西侧围墙以及主控配电楼为界向站区道路方向以0.5%坡度放坡， 站内排水采用有组织的 暗管 排水方式，场地以坡度 0.5坡向 雨水口，雨水口采用砖砌，沿站区 路边设置。 3.1.3 主要技术经济指标（见表 3.1-2） 表 3.1-2 义序 变工程主要技术经济指标 序号 项 目 单位 数 量 1 站址总 征 地面积 m2 9181.6 2 围墙内占地面积 m2 2386.4 3 站内道路用地面积 m2 680 4 主建筑面积 m2 1124.72 5 围墙长度 m 201.6 6 站区内主电缆沟长度 m 36 7 事故油池 m3 15 8 消防水池 m3 330 9 化粪池 m3 2 10 绿化面积 m3 800 3.1.4 电气布置 110kV GIS 配电装置户内布置于主控配电楼二层东侧，采用电缆进出线至变压器；主变户外布置，在主控配电楼东侧，主变与 110kV 配电装置之间采用软导线连接，与10kV 配电装置之间以母线桥连接； 10kV 配电装置采用中置式开关柜，双列离墙布置在主控配电楼一层东侧； 10kV 电容器组布置在主控配电楼一层西南侧；接地变及消弧线圈成套装置布置在主控配电楼二层西南侧。 福州 110kV 义序输变电工程 11 图 3.1-1 110kV 义序 变电站 总平布置图福州 110kV 义序输变电工程 12 3.1.5 工艺流程 输变电工程是电力输送的重要环节，是将高电压经过变电站主变压器转换为低电压电能的一个过程。 110kV 电压由输电线到达 义序 变 的 110kV 配电装置，再经过主变压器降压为 10kV， 10kV 配电装置将电能往外输送。 福州 110kV 义序 变电站运行采用综合自动化系统进行，无人值守、远程监控。 110kV 变电站的基本工艺流程如图 3.1-2。 图 3.1-2 福州 110kV 义序 变电站工艺流程示意图 3.1.6 主要电器设备 主变压器采用国产优质低损耗低噪声油浸自冷三相双绕组有载调压变压器；SZ10-63000/110，容量比： 100/100；额定电压： 110 8 1.25%/10.5；联结组别： YN， d11； 阻抗电压： Ud 15，噪声要求小于 55dB。 110kV 配电装置采用国产优质户内 SF6 GIS 全封闭组合电器 。 10kV 开关柜选用中置式金属铠装开关柜，开关柜均配置真空断路器。 10kV 无功补偿装置采用户 内 成套装置， 10kV 并联 电容器组采用 国产优质户内成套装置，配全膜电容器，采用单星形接线 ， 配 5%干式 铁 芯电抗器。 10kV 消弧线圈装置采用国产优质户内成套装置。 主变 110kV 侧电气设备 连接采用钢芯铝绞线 LGJX-240/30， 10kV 侧采用 铜 母 排TMY-3 (125 10)。 3.1.7 保护系统 （ 1）防雷 本工程在 110kV 的线路出口以及 10kV 每段母线和主变进线上各装设一组氧化锌避雷器，作为雷电侵入波保护；在主变 110V 中性点引出线上装设一只氧化锌避雷器，作为变压器中性点绝缘保护。在变电站的两个角落设置两根 25 米独立避雷针作为直击雷保护。 福州 110kV 义序输变电工程 13 （ 2）电气二次 采用无人值守的微机控制方式，可在变电站及调度端进行监测和控制；主变器采用微机保护系统， 10kV 线路保护、电容器保护配置微机综合保护。 （ 3）通风 设备间通风应首先考虑自然通风，当自然通风难以满足散热或事故通风需要时，可采用机械通风形式。 10kV 配电装置室 设置 6 台轴流风机。 GIS 室、接地变室、电容器室共设置 16 台轴流风机。为了改善室内工作条件，保证设备、仪表的运行安全，在电气二次设备室设置了 3 台风冷机房专用柜式空调机，功率 3P；值班室 、休息室各 设置了 1 台 1 匹分体壁挂式单冷空调机。 卫生间、厨房各设置 1 台家用排气扇。 （ 4）消防 在站区主变器四周及站区各建筑物内设化学灭火器。主变器、主控楼和各高压配电室内各间设感温、感烟火灾报警系统一套，信号引至警卫室及电气 二次设备室，供远方采集。 3.1.8 公用工程 室内给排水：主控配电楼的室内生活用水采用市政自来水供水。 屋外设一座 2m3的砖砌化粪池，主控配电楼和传达室排出的污水经化粪池处理后 回灌绿地。 室外给排水：站内排水采用有组织的雨水口的排水方式，场地以坡度 0.5%坡向雨水口，即：地面雨水 雨水口 PE 双壁波纹排水管 检查井 站外市政雨水排水系统。雨水口沿站区围墙及路边设置。 站外排洪系统：站址周围地势平坦，无须设置截洪沟等防洪措施，仅在站区四周的挡墙护坡底设置临时排水沟，排至站址 东 侧的水塘。待规划道路建设完毕，接入市政排水设施即可。 3.1.9 环保措施 变电站的排水主要是生活污水和变压器事故排油。生活污水经化粪池处 理后 回灌绿地 。各主变压器机座下设集油池上填鹅卵石，事故排油时从石砾下渗至贮油池，再经暗管排至 主控 楼外地下 15m3的总事故贮油池，并经处理后回收利用。 所区范围内，设计上考虑了绿化、种植草皮树木，辅以花卉等以美化环境，绿化率达 45，降低外来噪声，减少尘埃和热辐射。 福州 110kV 义序输变电工程 14 3.2 输电线线路工程 3.2.1 工程规模、内容、路径及主要技术经济指标 建设规模： 配套线路工程分为先农义序 110kV 线路工程和南白回改接至义序110kV 线路工程，为新建单回路电缆工程。先农义序 110kV 线路工程路径长度为9.95km；南白回改接至义序 110kV 线路工程路径长度为 6.122km。本项目线路工程总长度为 16.072km。 表 3.2-1 工程技术特性 （先农义序 110kV 线路工程） 线路起讫点 起始点 先农变义序出线间隔 终止点 义序变进线间隔 电压等级 110kV 回路数 单回路 线路长度 本工程路径长度约 9.95km，其中新建路径长度约 7.991km，利用隧道路径长度约 1.959km 电缆型号及数量 YJLW03-Z 64/110 1 800 单相敷设长度为 10.243km GIS 终端头及数量 YJZGG 64/110 1 800 6 只 中间接头型号及数量 YJJTI 64/110 1800 12 只 YJJJI 64/110 1 800 27 只 电缆主要土建部分 3.2m 内径顶管 1.959km(利用 ) 1.5m 2.0m 电缆沟 2.048km 2.0m 2.0m 电缆沟 1.437km 1.5m 2.2m 电缆沟 3.497km 16 孔非开挖导向拉管 0.222km 8 孔非开挖导向拉管 0.786km 走廊清理 / 工程地形 平地 100% 交通情况 主要位于福州仓 山区 表 3.2-2 工程技术特性（南白回改接至义序 110kV 线路工程） 线路起讫点 起始点 南白回 #14 终止点 义序变进线间隔 电压等级 110kV 回路数 单回路 线路长度 本工程路径长度约 6.122km，其中新建路径长度约 5.931km，利用隧道路径长度约 0.191km 电缆型号及数量 YJLW03-Z 64/110 1 800 单相敷设长度为 6.322km GIS 终端头及数量 YJZGG 64/110 1 800 6 只 中间接头型号及数量 YJJTI 64/110 1800 12 只 YJJJI 64/110 1 800 27 只 电缆主要土建部分 1.5m 2.0m 电缆沟 5.154km 12 孔非开挖导向拉管 0.777km 2.0m 2.0m 电缆沟 0.191km(利用 ) 走廊清理 / 工程地形 平地 100% 交通情况 主要位于福州仓山区 福州 110kV 义序输变电工程 15 3.2.2 电缆敷设方式 电缆的敷设方式按结构类型主要有隧道、电缆沟、保护管、直埋、非开挖导向拉管等，结合本工程路径实际情况，主要是从已形成的规划路敷设，地面交叉跨越物较多，而本工程各段路径敷设的 110kV电缆有 14回不等且带有若干回 10kV线路及通信线路，经现场勘察、收资，收集地下管线资料，拟考虑主要采用 1.5m 2.0m 电缆暗沟、 1.5m 2.2m 电缆暗沟、 2.0m 2.0m 电缆暗沟及非开挖导向拉管敷设， 具体见表 3.2-3。 表 3.2-4 电缆敷设方式一览表 名称 敷设方式 规格 长度 (km) 备注 先农义序 110kV 线路工程 220kV 电缆隧道 3.2m(顶管内径 ) 1.959 利用先农新建220kV 线路电缆隧道 电缆沟 1.5m 2.0m 2.084 电缆沟 1.5m 2.2m 3.497 电缆沟 2.0m 2.0m 1.437 非开挖导向拉管 16 孔 0.222 非开挖导向拉管 8 孔 0.786 南白回改接至义序 110kV线路工程 电缆沟 1.5m 2.0m 5.154 非开挖导向拉管 12 孔 0.777 电缆沟 2.0m 2.0m 0.191 利用先农 义序线路通道敷设 3.2.3 环保措施 本工程电缆沟尽量避免大开挖，减少水土流失，施工完毕后及时恢复路面原状或原始植被。 3.3 建设进度和施工方案 3.3.1 施工内容及进度 变电站施工内容 主要包括场地平整（开挖、地基处理和回填）、打桩、混凝土搅拌及砼浇筑、上部建筑施工、设备安装与调试、道路施工，以及环保、绿化工程建设等。 线路施工内容主要包括电缆沟和电缆井开挖， 基础采用现浇混凝土或灌注混凝土，土方回填夯实， 敷设电缆等 。 3.3.2 施工方法 变电站工程基础开挖采用机械的开挖方式，机械采用反铲挖掘机配合自卸汽车出土。主控配电楼采用现浇钢筋砼框架结构。主变基础采用预应力管桩，事故油池地基处理采用砂石垫层换土，站内外道路地基采用中粗砂换土处理。所有楼（屋）面均为现浇钢筋混凝土梁板。 福州 110kV 义序输变电工程 16 3.3.3 施 工设备 施工主要机械设备： 桩机、挖掘机、搅拌机 、振捣棒、钻孔灌桩设备及各类装载车。 3.3.4 土方量 变电站土地平整挖方约 1390m3，填方约 10940m3， 本变电站工程需 填 方 9550m3。电缆工程需新建 12.136km电缆沟，挖方约为 44156m3， 因此，本输变电工程 弃方 34606m3。 3.3.5 施工场地及汽车运输路线 本工程需要的钢筋、水泥、土石等建筑材料，以及建筑垃圾等均从 东 侧 规划道路运输。 变电站 施工场设在站址内，施工人数约 10 20 人。 4 项目污染物产生情况、防治措施和对环境的影响 工程 建设对环境的污染影响分施工期和运行期两个阶段。其中施工期对环境的影响主要有 水土流失、 施工噪声以及施工扬尘等对周边环境影响。 运行期影响主要是工频电场、工频磁场、无线电干扰、运行噪声以及生活污水等因素。 4.1 施工期污染源分析 本变电站工程为新建工程，站区建筑物，主变基础、油坑等本期一次建成， 在此期间产生的主要污染为施工噪声、粉尘和施工期生活污水等。 （ 1）施工噪声 施工期间对声环境的影响主要来自机械设备运行产生的噪声，其设备主要有桩机、挖掘机、砼搅拌机、砼振捣机、自卸卡车等，机械设备工作时可能对所址 周围的 声环境质量产生影响；各类施工设备工作时将产生一定的噪声，其 A 声级噪声数据见表 4.1-1。 表 4.1-1 主要施工机械设备噪声源源强表 机械名称 声压级， dBA 参考距离， m 静压桩机 75 85 10 挖掘机 70 80 10 砼搅拌机 70 80 10 砼振捣机 70 80 10 压路机 70 80 10 自卸卡车 60 70 10 （ 2）施工废水 施工期废水污染源主要为生产废水和生活污水。生产废水来自混凝土搅拌机施工机械的清洗，其中主要污染物为悬浮物和石油类；生活污水主要为施工人员洗涤污水 和粪福州 110kV 义序输变电工程 17 便污水等，所含主要污染物为 COD、 BOD5等，根据同类项目情况，施工人数约 10 20人 /班，用水量按 100L/人 d 计，污水量按用水量的 80%计算，则施工期生活污水量约1.6m3/d。 （ 3）施工废气 施工时大气污染物主要为施工扬尘，其次有施工车辆、动力机械燃油时排放少量的SO2、 NO2、 CO、烃类等污染物，最为突出的是施工扬尘。 扬尘主要来源有：土方挖掘、装卸过程产生的扬尘、填方扬尘、管线路面开挖产生的扬尘。建材的堆放、装卸过程产生的扬尘；施工垃圾的堆放及装卸过程产生的扬尘，运输车辆造成的道路 扬尘。 施工粉尘有清除固废和装模，拆模和清理工作面引起的扬尘。随工程进程不同，工地上的尘土从地面扬起逐渐发展到从高空中逸出，严重时排尘量可高达 30-35kg/h。地面上的粉尘，在环境风速足够大时（大于颗粒土沙的起动速度时）就产生了扬尘，其源强大小与颗粒物的粒径大小、比重以及环境的风速、湿度等因素有关，风速越大，颗粒越小，土沙的含水率越小，扬尘的产生量就越大。扬尘属于面源，排放高度低。 （ 4）施工固废 本项目产生的施工固废 主要为 施工人员的生活垃圾 和输变电工程施工（ 站址施工土地平整及建筑物基槽和电缆沟开挖 ） 产生 的弃土 。 施工人员的生活垃圾按最大施工人数（ 20 人）计，生活垃圾量按 0.5kg/人 d 计算，基建施工周期按 12 个月，则施工期内生活垃圾总量约 3.6t，应 清运至当地 垃圾填埋场 。 输变电工程施工 弃土约 34606m3， 应委托有资质的渣土公司进行处理。 。 （ 5）水土流失 施工阶段可能造成的水土流失主要发生在土地平整 、 基础开挖 及电缆沟施工等阶段 ，水土流失形式以水力侵蚀为主，应注意防护。 （ 6）生态 本 变电站 工程 占 地约 4323.7m2，土地现状为 废品收集 站 ， 周边区域以人工生态系统和杂草为主。 场地整平和基础开挖过程中应注 意采取相应的减缓措施，并在施工结束后搞好复土绿化、植被恢复等工作 。 因此本工程对周围的生态环境影响较小。 4.3 运行期工程污染因子分析 （ 1）工频电场、工频磁场 福州 110kV 义序输变电工程 18 变电站内的工频电场、工频磁场主要产生于配电装置的母线下以及电气设备附近。在变电站内各种带电电气设备包括电力变压器、高压电抗器、断路器、电流互感器、电压互感器等以及设备连接导线的周围空间形成了一个比较复杂的高电场，继而产生一定的电磁场，对周围环境产生一定的电磁影响。断路器、引线及隔离开关，电流、电压互感器等设备，变电站内各种电气设备、导线等都是无线电干扰源，通过进出线顺着导线方向以及通过空间垂直导线方向向外传播干扰。电气设备亦可能产生局部电晕放电，产生无线电干扰。这些干扰场可能会影响其周围环境中的无线通信、信 息技术及医疗仪器等设备的正常工作。 为确定该 变电站 工程的工频电磁场源强，采用类比调查的方法，对类似 规模 的 福州 110kV 白湖亭 变电站 的工频电磁场和无线电干扰源强进行实测。 高压送电设备导体表面对周围空气放电产生脉冲电磁噪声、绝缘子污秽或损坏导致电晕放电，噪声，这些统称为无线电干扰。本项目线路工程采用电缆敷设，因此，项目对电磁环境的影响主要是电场（ E） 和 磁感应（ B）。 为确定该 线路 工程的工频电磁场源强，采用类比调查的方法 ，线路工程选用已运行的同等级福州南门堤边 110kV 电缆工程 。 （具体数据分析详见电磁环境影响专题 ） （ 2）运行噪声 变电 站 运行期间噪声主要来自主变压器运行时电磁噪声，以及机械排风风机，空调等。其中电抗器的噪声声级约为 50dB；主变器设计声级约 55 60dB，实际源强和声环境影响采用类比 预测 法 及 进行分析。主要噪声源的声压级、位置如表 4.3-1。 表 4.3-1 变电站主要噪声源强表 设备名称 声压级， dBA r（ m） 台数 位置 主变压器 55 1.0 2 站区中部 风机 65 1.0 22 主控楼 墙体 （ 3）废水 变电站正常运行时，不产生生产废水，只有当主变压器发生事故或检修时，才会有少量的油 污水，变压器下设集油坑，事故产生的油或油污水将被收集其中，再经暗管流入 18m3的总事故油池，由有资质的专业接受单位运出，处理后回收利用，不外排。 变电站运行为无人值守，站内原有值班人员约 1 人，不设生活区和食堂，故生活用水量较小，约为 0.1m3/d，主要含 COD、 SS 等污染物，生活污水由 站内 化粪池处理后 回灌绿地 。 （ 4）固废 变电站运行期固废主
