9晋能-度电成本驱动产业化技术的持续进步 170214.pdf

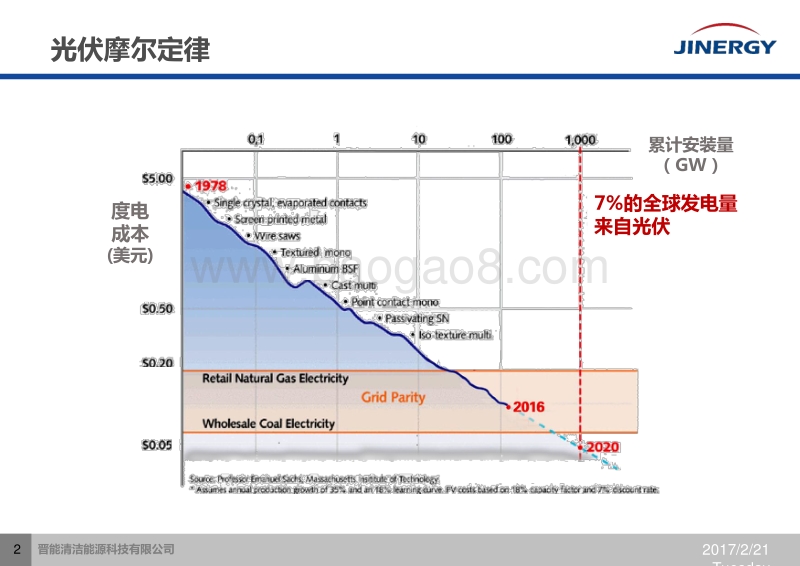

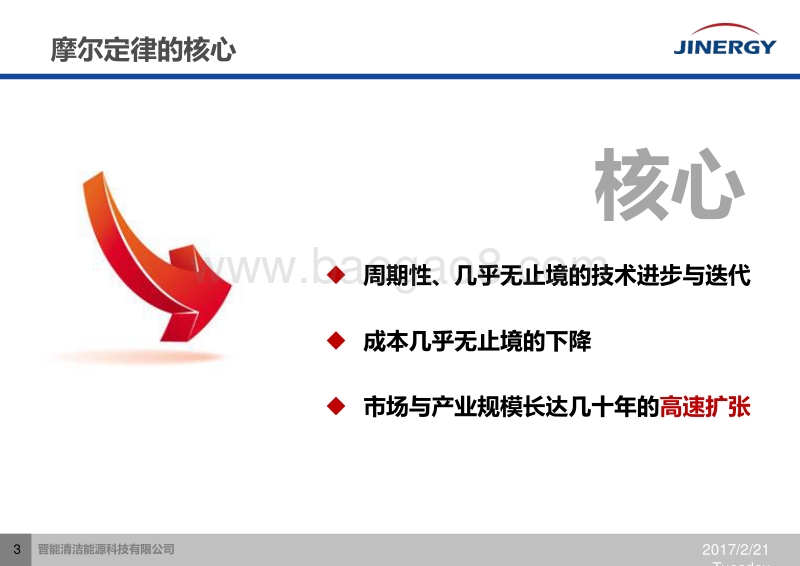

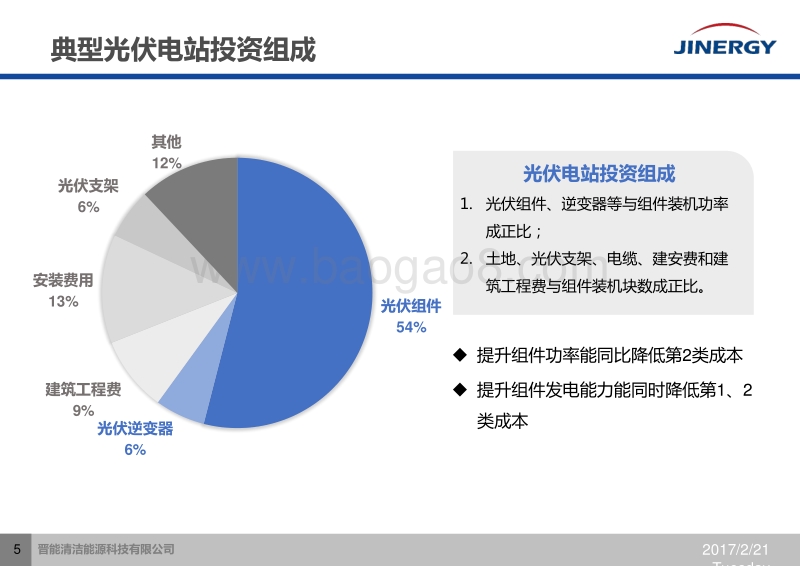

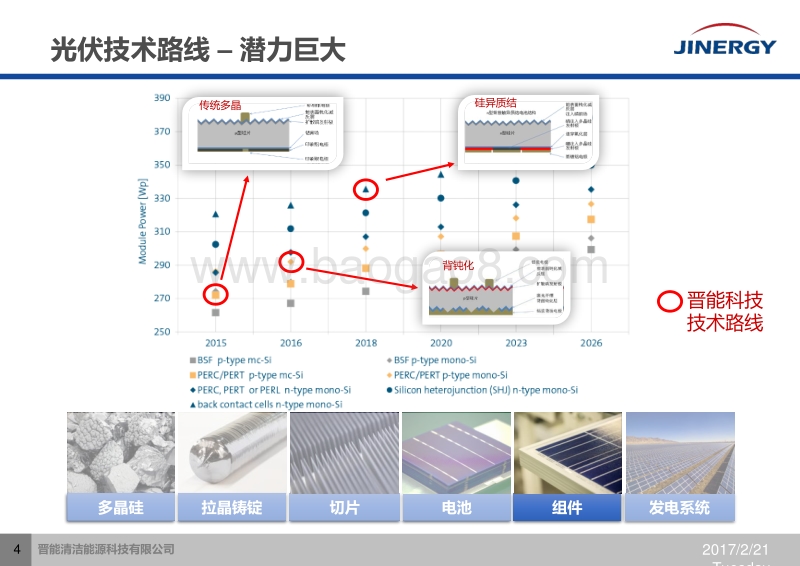

晋能清洁能源科技有限公司 度电成本驱动产业化技术的持续进步 杨立友 2017年 2月 晋能清洁能源科技有限公司 2 2017/2/21 Tuesday 光伏摩尔定律 累计安装量 （ GW） 度电成本(美元 ) 7%的全球发电量来自光伏 晋能清洁能源科技有限公司 3 2017/2/21 Tuesday 摩尔定律的核心 周期性、几乎无止境的技术进步与迭代 成本 几乎 无止境的下降 市场与产业规模长达几十年的 高速扩张 核心 晋能清洁能源科技有限公司 4 2017/2/21 Tuesday 光 伏技术路线 潜力巨大 多晶硅 拉晶铸锭 电池 切片 组件 发电系统 晋能科技 技术路线 背钝化 硅异质结 传统多晶 晋能清洁能源科技有限公司 5 2017/2/21 Tuesday 典型光伏电站投资组成 提升组件功率能同比降低第 2类成本 提升组件发电能力能同时降低第 1、 2类成本 光伏电站投资 组成 1. 光伏 组件、 逆变器等与 组件装机功率成正 比； 2. 土地、光 伏支架 、电缆、建安费和 建筑工程费与组件装机块数成 正比。 光伏组件 54% 光伏逆变器 6% 建筑工程费 9% 安装费用 13% 光伏支架 6% 其他 12% 晋能清洁能源科技有限公司 6 2017/2/21 Tuesday 0.3500.4500.5500.6500.7500.8502014 2015 2016 2017 2018 2019 2020度电成本路线图 传统多晶 年平均发电小时： 1300 常规多晶产品持续提升 行业标杆！ 组件功率以每年 5w10W速度提升 组件成本每年降幅 5%10% BOS成本降幅较低 通过优化的系统设计，未来系统 PR有望提升 2%5% （暂不考虑追踪系统） 成本 降低 主要 驱动力 晋能清洁能源科技有限公司 7 2017/2/21 Tuesday 晋能多 晶产品 特点 全自动化 电池组件生产线 组件功率高：目前 275W 高比例产出， 预计 Q3起高比例产出 280W 采用 掺镓 硅片，低 LID，保证全生命周期发电量 优异的 PID表现， PID实测值均小于 1% PID 300hr Ga 组件 功率接近常规单晶产品，而成本低 5%，光致衰减也相对较低！ 晋能清洁能源科技有限公司 8 2017/2/21 Tuesday Ga 0.0%0.2%0.4%0.6%0.8%1.0%1.2%1 2 3衰减结果样片标号 组件光衰测试 （ 60kwh) 晋能多 晶产品 特点 采用 ，组件光衰低，保证全生命周期 发电量。 晋能清洁能源科技有限公司 9 2017/2/21 Tuesday 晋能多 晶产品 特点 表现， PID实测值均 小于 1%。 PID 300hr 晋能清洁能源科技有限公司 10 2017/2/21 Tuesday 0.350.400.450.500.550.600.650.700.750.800.852014 2015 2016 2017 2018 2019 2020度电成本路线图 传统多晶 年平均发电小时： 1300 度 电成本路线图 2016年成本下降较快的原因是 630后的行业成本 挤压。 2017年成本下降较快的原因 是 预计多晶 金刚线切割的批量 导入 ，仅此一项， 即可降低 组件成本 5%8%。 光伏发电成本 取得 ，但是仍然不够！ 2017年各省燃煤 发电上网 电价区间 晋能清洁能源科技有限公司 11 2017/2/21 Tuesday 一般 高效产品发展 常规高效产品包括：单晶 PERC、 MWT、叠瓦组件等。 单晶 PERC MWT 叠瓦组件 国内产能 10GW 200MW 200MW 电池效率增益 1% 0.3% - 组件功率提升 15W 10W 10% 与常规产线兼容性 兼容性好 电池组件均有较大 改动 组件采用全新的设备和 材料制造 成本控制 与常规单晶基本持平 成本较高 成本很高 产品可靠性 成熟技术 有潜在风险 ？ 是目前量产性 能最好 的一般高效产品 ! 晋能清洁能源科技有限公司 12 2017/2/21 Tuesday PERC技术 新增工序 技术路线 1 技术路线 2 技术路线 3 背面氧化铝镀膜 PECVD： 量产能力好，镀膜质量较差，设备维护较繁琐 板式 ALD（理想）： 量产能力好，镀膜质量好，设备维护简单 传统 ALD： 量产能力较差，镀膜质量好，设备维护较繁琐 背面激光开槽 纳秒激光： 设备投资少，热效应较严重，硅片损伤较大 皮秒激光： 设备初期投资较高，热效应小，硅片损失小 抗 LID处理 光热退火： 技术较为成熟，设备投资高，运行成本高 电注入退火： 更好的匹配生产流程，设备投资和运行成本均较低 激光退火： 技术较为不成熟，设备投资高 选择 有利于 晋能清洁能源科技有限公司 13 2017/2/21 Tuesday 晋能 PERC产品 采用最先进制程工艺 *电池结构图 单晶电池平均效率超过 21.2% 60片组件主要功率档 295W 首年光衰低于 1.5% 采用先进 的 技术 国产 ALD背面 Al2O3钝化，设备性价比高， TMA消耗降低 50%以上，维护周期 长 背面 皮秒激光开槽，降低激光对硅片的损伤 电注入退火工艺，生产兼容性好，光衰控制稳定 可靠 晋能清洁能源科技有限公司 14 2017/2/21 Tuesday 0.350.400.450.500.550.600.650.700.750.800.852014 2015 2016 2017 2018 2019 2020度电成本路线图 传统多晶 单晶 PERC 年平均发电小时： 1300 单晶 PERC组件功率较传统多晶 提升 20W约 7%，降低的系统成本与其较多晶组件 增 加 的成本基本 持平。 在 土地、 人工及开发成本 较高的 系统应用上， 如分布式系统 ，能 体现度电成本 优势。 度电成本路线图 2017年各省燃煤 发电上网 电价区间 晋能清洁能源科技有限公司 15 2017/2/21 Tuesday 超高效产品的发展 目前较成熟的 超高效产品包括： 和 。 异质结 HJT 背接触 IBC 晋能清洁能源科技有限公司 16 2017/2/21 Tuesday 超高效产品的发展 工艺简单 工艺 温度 低 、排放少 无 光致 衰减 （ LID=0） 无 电位 衰减 （ PID=0） 低 温度 系数 双面 发电 产品 特点 晋能清洁能源科技有限公司 17 2017/2/21 Tuesday 超高效产品的发展 *来源 ：基于低成本工业技术制备高效 IBC电池的 研究 天合光 能 冯志强博士 产品 特点 电池 组件效率高 正面 无遮光 外观更漂亮 设计 金属栅线图样时无需考虑遮光 工艺流程长 对 硅片质量要求 高 晋能清洁能源科技有限公司 18 2017/2/21 Tuesday 超高效产品的发展 HJT与 IBC技术对比 产品 HJT IBC 电池工艺步骤 4 20 量产电池效率 23%25% 23%25% 当前量产组件成本 0.7美元 /瓦（松下） 0.8美元 /瓦（ SunPower） 成本下降空间 大， 0.40.5美元 /瓦 有限 发电方式 双面发电 单面发电 发电功率增益 20% 5% 基于 工艺 更 简单 的 HJT技术，一旦突破关键 技术，形成规模， 即有可能 大幅 降低成本。而 工艺更复杂的 IBC技术需要克服的 困难更 多。 HJT的双面发电和超低温度系数等特点大大提升发电功率增益，更 有利于 降 低度 电 成本。 晋能清洁能源科技有限公司 19 2017/2/21 Tuesday 晋能 HJT产品 全自动化生产线 全线 SPC管控 采用行业成熟的量产设备 发射极采用 甚 高频 PECVD镀膜技术 透光性 /导电性能兼备的 IWO薄膜 双玻双面发电能力 广泛的国产化设备合作 多主栅 设计降低银浆消耗 50% 规模化生产，优秀的良率和逐步成熟的供应链 预计 以上 ， 双面发电等特性 发电能力量产 特点 效率特点 成本特点 晋能清洁能源科技有限公司 20 2017/2/21 Tuesday 0.350.400.450.500.550.600.650.700.750.800.852014 2015 2016 2017 2018 2019 2020度电成本路线图 多晶产品 PERC HJT年平均发电小时： 1300 2017年各省燃煤 发电上网 电价区间 2017年 HJT技术将有初步突破，性价比优势显现，并在 2020年前后实现平价上网。 高效、高发电能力组件 在未来发电成本结构中将体现更大的优势。 度电成本路线图 晋能清洁能源科技有限公司 21 2017/2/21 Tuesday 晋能科技产能规划 MW 到 ，总产能将突破 ，均为 及 组件。 050010001500200025003000350040002015 2016 2017 2018产能( MW) 晋能科技产能规划 JNMP JNMM JNHMTHANKS! 谢谢观看！ 2017/2/21 Tuesday
