10晶科-2016年组件技术回顾及2017年展望.pdf

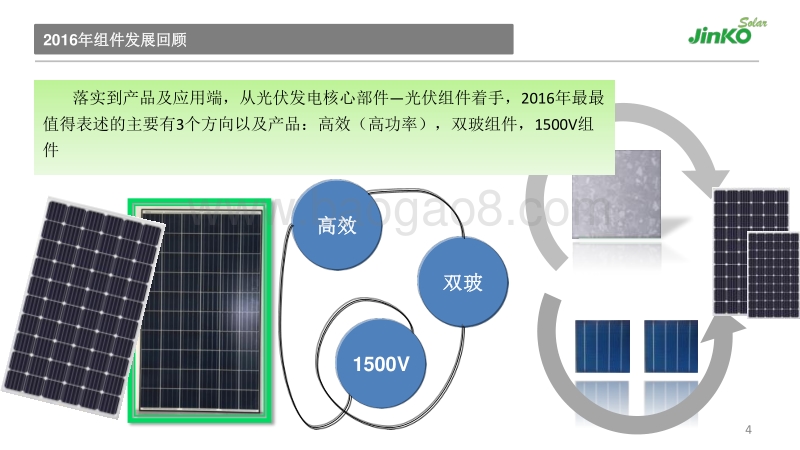

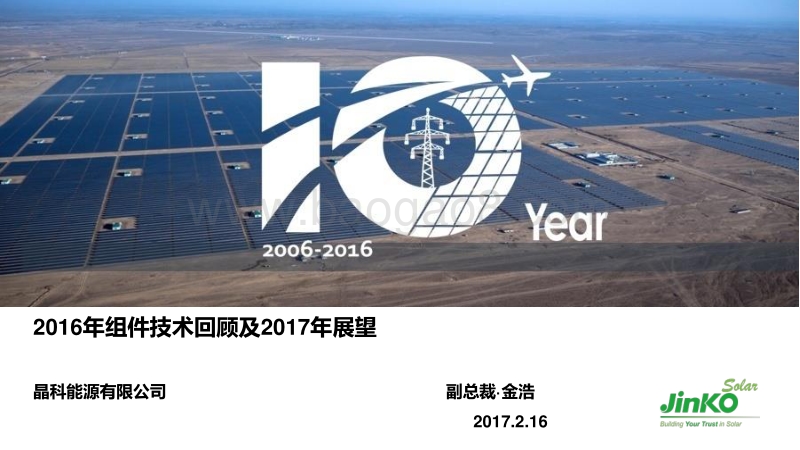

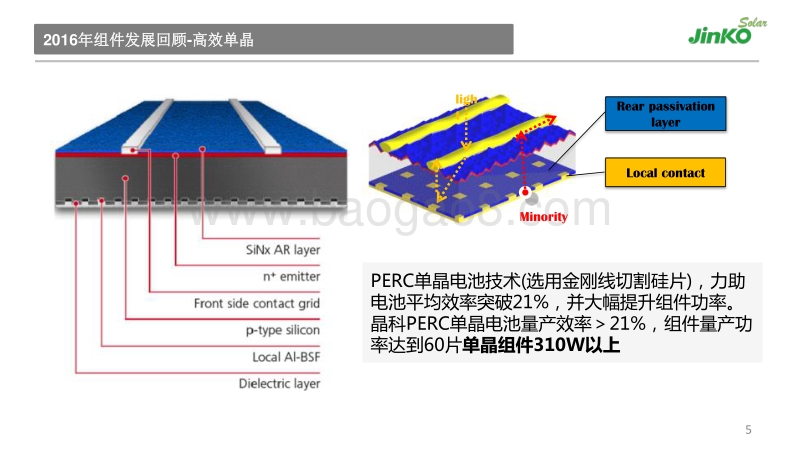

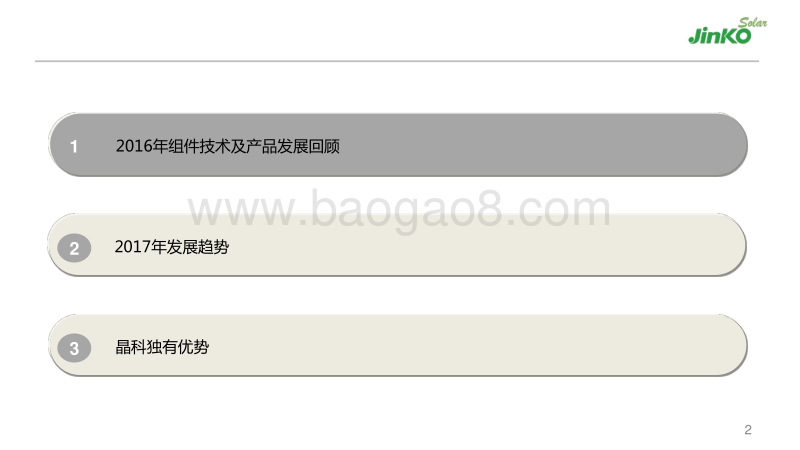

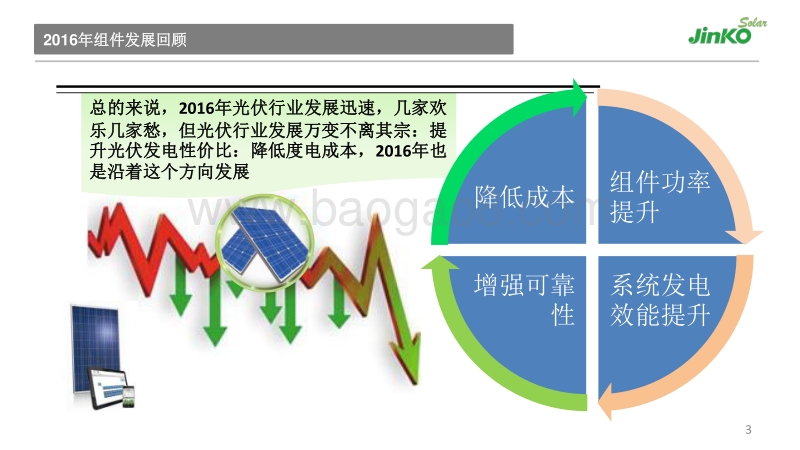

2016年组件技术回顾及 2017年展望 晶科能源有限公司 副总裁 金浩 2017.2.16 2 MW 2016年组件技术及产品发展回顾 1 2017年发展趋势 2 晶科独有优势 3 3 2016年组件发展回顾 总的来说， 2016年光伏行业发展迅速，几家欢乐几家愁，但光伏行业发展万变不离其宗：提升光伏发电性价比：降低度电成本， 2016年也是沿着这个方向发展 组件功率提升 系统发电效能提升 增强可靠性 降低成本 4 2016年组件发展回顾 落实到产品及应用端，从光伏发电核心部件 光伏组件着手， 2016年最最值得表述的主要有 3个方向以及产品：高效（高功率），双玻组件， 1500V组件 高效 双玻 1500V 5 2016年组件发展回顾 -高效单晶 PERC单晶电池技术 (选用金刚线切割硅片 )，力助电池平均效率突破 21%，并大幅提升组件功率。晶科 PERC单晶电池量产效率 21%， 组件量产功率达到 60片 单晶组件 310W以上 Rear passivation layer Local contact light Minority 6 2016年组件发展回顾 -高效多晶 高效多晶黑硅技术可以降低制绒后硅片的反射率，提高光利用率，进而提升电池片效率。 此技术可用于金刚线切割硅片。 多晶 60P组件功率量产最高可达到 275W 常规技术 Conventional Technology SEM 图片 黑硅技术 MCT/RIE Technology 7 2016年组件发展回顾 -高效组件技术 2016年组件高效技术最大量应用为焊带表面贴膜技术，助力提升整体效率，特别是国内领跑者项目 增加光通量，提升组件功率 Conventional module Light trapping module LCF-structure 8 2016年组件发展回顾 -耐压 1500V组件 综 述 1500V组件为 2016年重点运用新产品之一，其 通过提升系统单串组件串联数量，降低系统所需硬件数量及成本（如逆变器、汇流箱等），从而实现系统端综合成本降低（降低整体硬件成本，提升发电量） 9 2016年组件发展回顾 -双玻组件 多样化 高发电量 双玻组件 Eagle Dual 高环保 低成本 低碳排放方式 环保的回收方式 每年功率衰减 0.5% 30年线性功率保证 系统安装、维护成本低 超强抗 PID性能 良好稳定性，杜绝蜗牛纹 良好的耐候性 耐沙尘、盐雾性强 超高防火等级 降低系统成本： 1500V 产品运用区域多样化：水面，农业，渔业，屋顶等 高可靠 Reliable 双玻组件作为 2016年另一款重点发展的产品，其兼具低成本，高可靠性双重优势，可以说是后续发展的重头戏，但其安装兼容性低，重量较高是限制其发展的软肋 10 MW 2017年发展趋势 2 2016年组件技术及产品发展回顾 1 晶科独有优势 3 11 2017年发展趋势 整个行业发展基调一直不会改变，提升光伏发电性价比，高效路线一直是主基调，同时可靠性提升，发电量增加等也是 2017年的主要发展趋势，其中在 2017年有望大规模应用的技术中，有去年已有技术的拓展及延伸： PERC技术的进一步加大：包括单晶以及多晶 1500V组件的规模化应用 双玻组件的进一步拓展 新技术方面， 2017年主要有一下技术有可能较快的发展： 高效切半组件技术 低衰减技术 双面发电技术 多主栅技术 12 2017年发展趋势 -切半技术 通过将电池片进行 1/2切割，降低其通过焊带的电流，间接提升组件功率 7-10W，再将其进行电路重连设计，使组件输出电性能参数与常规组件相当 13 降低光伏组件的衰减速率，提升组件发电寿命，不仅可以提升组件在整个生命周期内的发电量，而且可以降低光伏发电的投资回报周期。 降低衰减，提升发电寿命 2017年发展趋势 -低衰减 14 使用 N型硅片，少子寿命长，避免光致衰减，弱光表现优异。 采用双面技术（结合异质结等），实现双面电池制作，可适用于水面、沙漠等高反射地区。 电池正面可量产效率 22%，未来达到 24%以上。 背面发电量预计为正面的 10%-30%， 总发电量大幅提升。 正面 Front 背面 Back 2017年发展趋势 -双面发电 15 MW 晶科独有优势 3 2016年组件技术及产品发展回顾 1 2017年发展趋势 2 1 CQC一级“领跑者” 行业首家同时拥有一级单晶和一级多晶“领跑者”认证 2 多项世界记录的 “ 领跑 ” 多晶电池效率世界记录，单多晶组件功率世界记录 3 CGC先进技术“领跑者” 1500V、 PERC、 RIE和双玻技术通过 CGC高效技术领跑者认证 4 莱茵质胜中国 荣获 2016年莱茵之星多晶光伏组件最高效率奖 5 量产产品行业领先 晶科量产多晶组件主流功率档位为 265W-280W，量产单晶功率290305W，领先行业 1-2个功率档位。 16 晶科独有优势 -领跑 晶科独有优势 -多晶电池效率记录 多晶电池世界记录： 21.25% Multi crystal cell efficiency record:21.25% Data Source: NREL 17 打破 60片版型多晶组件功率记录 60P poly module break the record! 光学优化 Optical optimized 电学优化 Electrical optimized 结构调整 Structure adjustment 334.5W 第三方权威机构 TV莱茵于 2015年 4月测试 Tested by TV Rheinland in Apr. 2015 18 晶科独有优势 -多晶组件功率记录 打破 60片版型单晶组件功率记录 60P mono module break the record! 343.9W PERC技术 PERC technology 光学优化 Optical optimized 电学优化 Electrical optimized 第三方权威机构 TV莱茵于 2016年 8月测试 Tested by TV Rheinland in Aug. 2016 19 晶科独有优势 -单晶组件功率记录 最佳效率和性能 P型晶硅组件 Highest efficiency and performance P type module PHOTON实验室户外组件测试 PHOTON Labs outdoor module tests: 2014年测试结果 Results of 2014 yield measurements Manufacturer Model Performance ratio (%) 2014 Yield (KWh/KW) 2014 Cell type Jinko Solar JKM275P-60 92.9 1154.1 Multi Jinko Solar JKM190M-72 92.2 1145.1 Mono Company A * 91.9 141.6 Multi Company B * 91.6 1138.0 Multi Company C * 91.3 1133.5 Mono Company D * 90.1 1118.9 Multi Company E * 89.8 1115.6 Mono Company F * 89.3 1109.8 Multi Company G * 88.0 1093.5 Multi Company H * 83.4 1036.0 Multi Source： PHOTON LAB 全球权威测试机构 PHOTON实验室公布数据显示， P型晶硅组件中，晶科产品连续两年发电量表现领先，为行业树立了组件质量和长期可靠度标杆。 9009501000105011001150JK Co. a Co. b Co. c Co.d Co. e Co. f Co. g2015年测试结果 2015 Result 20 晶科独有优势 -发电性能优势 1 2 3 4 TC500/ Bypass diode test UV/DML /TC50/HF10 Q+ Certification 60 85%RH 96h PID HS/Bypass diode Thermal 96h test Q+认证基于但严于 IEC61215标准。 红色字体表示 Q+认证超出 IEC61215范围的测试项目，对产品有更高的品质要求。 晶科能源通过优化电池设计、组件材料和生产工艺，成为首家通过 Q+认证的中国光伏企业。 21 晶科独有优势 -高可靠性产品开发 0.20.250.30.350.40.450.50.550.62017Q1 Q2 Q3 Q4 2018Q22018Q4 2019 2020 2021LCOE 常规能源 22 总 结 21% 49% 7% 13% 10% PV system cost structure (after 5 years) PV modules Ground Bracket Inverter Direct labor光伏发电作为清洁能源，我们需着眼于整个能源整个发电体系，如何让光伏发电可以撼动常规能源（火力发电）的地位，需要不断的技术进步，不管是高效，组件高可靠性还是系统高发电量，都是为了降低光伏发电成本而服务。 23 The End
