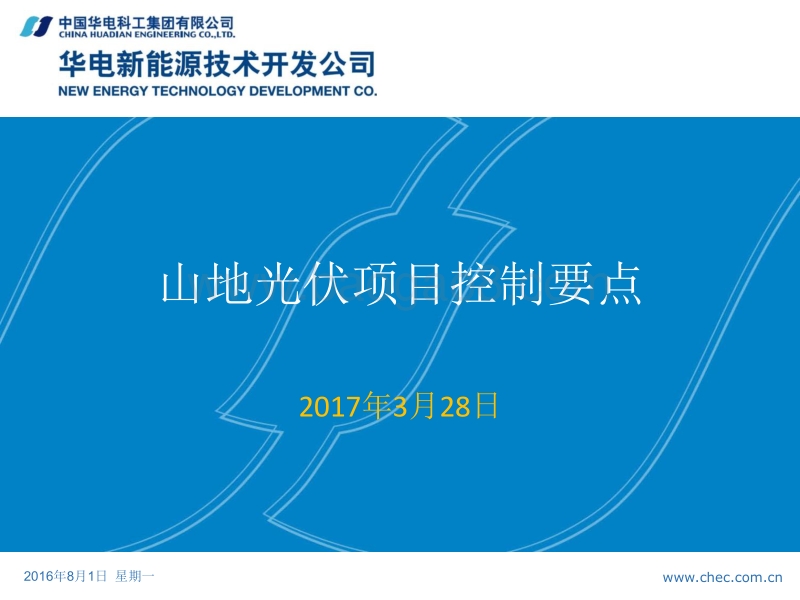

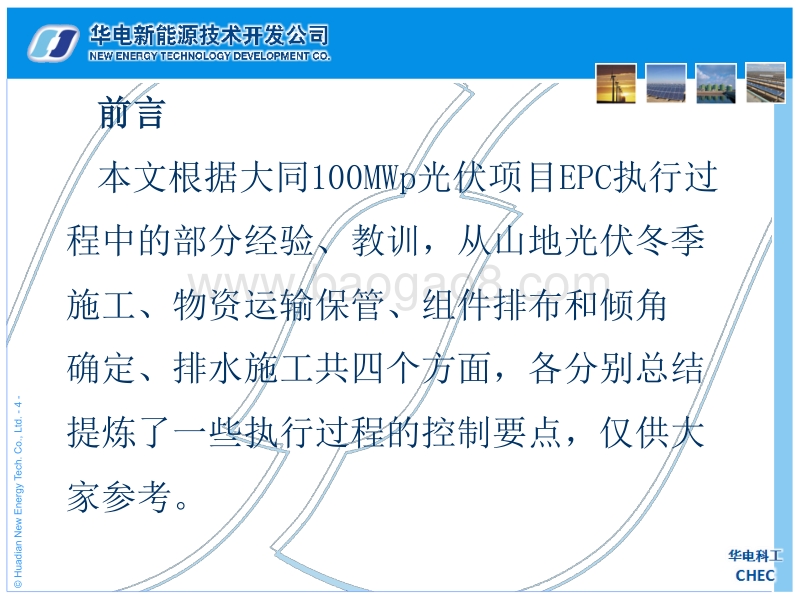

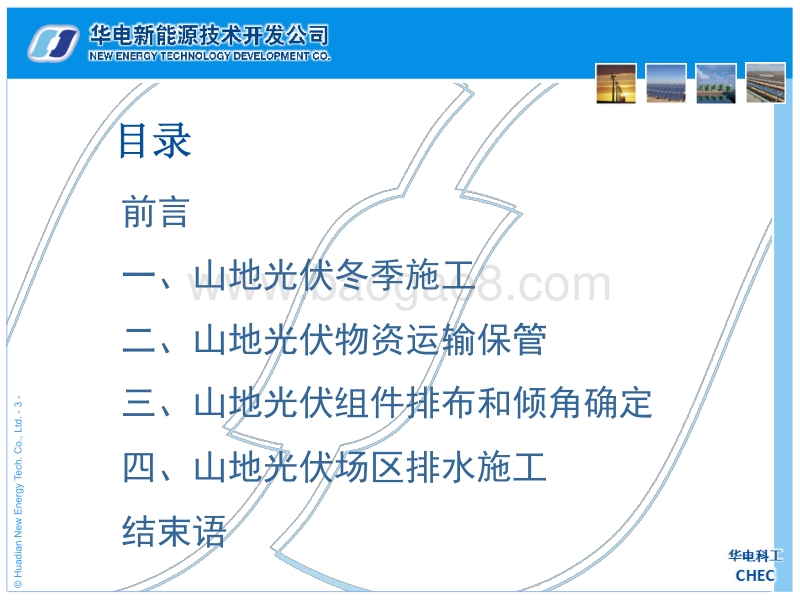

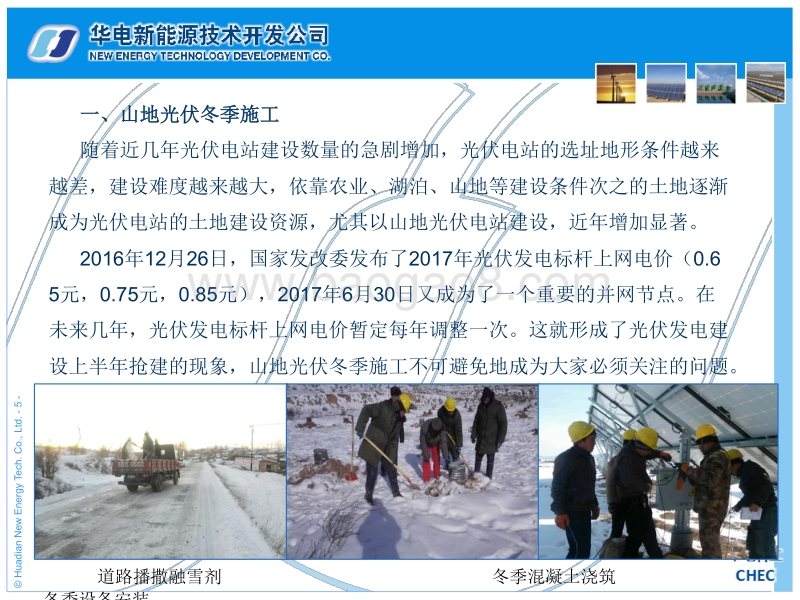

2016年 8月 1日 星期一 chec 2016年 8月 1日 星期一 chec 山地光伏项目控制要点 2017年 3月 28日 HuadianNewEnergy Tech.Co.,Ltd.- 3- 前言 一 、 山地光伏冬季施工 二 、 山地光伏物资运输保管 三 、 山地光伏组件排布和倾角确定 四 、 山地光伏场区排水施工 结束语 目录 HuadianNewEnergy Tech.Co.,Ltd.- 4- 前言 本文根据大同 100MWp光伏项目 EPC执行过程中的部分经验 、 教训 ， 从山地光伏冬季施工 、 物资运输保管 、 组件排布和倾角确定 、 排水施工共四个方面 ， 各分别总结提炼了一些执行过程的控制要点 ， 仅供大家参考 。 HuadianNewEnergy Tech.Co.,Ltd.- 5- 一 、 山地光伏冬季施工 随着 近 几年光伏电站建设数量的急剧增加， 光伏 电站的选址地形条件越来越差，建设难度越来越大 ， 依靠农业、湖泊、山地等建设条件次之的土地逐渐成为光伏电站的土地建设资源，尤其以山地光伏电站建设，近年 增加显著 。 2016年 12月 26日 ， 国家发改委发布了 2017年光伏发电标杆上网电价（ 0.65元 ， 0.75元 ， 0.85元） ， 2017年 6月 30日又成为了一个重要的并网节点 。 在未来几年 ， 光伏发电标杆上网电价暂定每年调整一次 。 这就形成了光伏发电建设上半年抢建的现象 ， 山地光伏冬季施工不可避免地成为大家必须关注的问题 。 道路播撒融雪剂 冬季混凝土浇筑 冬季设备安装 HuadianNewEnergy Tech.Co.,Ltd.- 6- 山地光伏冬季施工控制要点 ： 1）冬期施工时，运输道路和施工现场采取防滑和防火措施。 2）必须进行冬期开挖的土方，要因地制宜地确定经济合理的施工方案和制定切实可行的技术措施，做到挖土快，基础施工快，回填土快。 3） 联系混凝土搅拌站做好保温 、 掺用防冻剂工作 。 4 ） 严格管控混凝土出罐 、 入模 、 实体 、 拆模 、 养护温度 。 5)冬季人力组织应当提前策划 ， 提前安排施工单位带班人员到场 ， 将作业区域及生活区域进行合理规划 ， 将工人冬季作业的劳保用品 、 防寒用品 、 餐饮住宿等措施做到实处 ， 避免人员频繁流动 ， 为冬季施工创造良好条件 。 6） 冬季施工道路根据降雪情况 ， 人工播撒融雪剂 ， 确保工程进度受天气的影响降到最低 。 HuadianNewEnergy Tech.Co.,Ltd.- 7- 二 、 山地光伏物资运输保管 山地光伏进场道路多为新建道路 ， 坡陡 、 弯急 、 路况差 ， 大型运输车辆一般不能直接到达场区 ， 大部分设备 、 材料都需要用中小型货车转运 。 光伏电站物料数量巨大 ， 以大同 100MWp光伏场区为例 ， 支架 、 组件 、 箱变 、 逆变器 、电缆 、 钢筋 、 混凝土等物料总量超过 10万吨 ， 而施工高峰期一般 23个月 ， 即平均每天运输车辆往返 3050次 ， 物料运输数量巨大 ， 管理难度大 ， 安全风险高 。 组件采用专业叉车卸货 组件码放整齐 、 防护到位 改装装载机装运砼 HuadianNewEnergy Tech.Co.,Ltd.- 8- 针对山地光伏物资运输保管管理的特点 ， 重点控制以下几点 ： 1） 严格按照厂家交底要求 ， 规范卸车 、 吊装 、 物资码放程序 。 2） 按施工标段 ， 挑选地势较为平坦同时又便于运输的几个区域 ， 集中划分物资保管场所 ， 对物资接收 、 调运要求做到责任到人 、 签字齐全 。 3） 根据地势 ， 因地制宜地利用人工 、 小型车辆 、 改制机械加强运输力量 。 4） 强化质量考核 ， 每日召开物资盘点会 ， 清点物资 ， 落实责任到人 ， 对损坏 、 丢失物资当场对施工单位进行考核 ， 并签订扣款协议 。 三 、 山地光伏组件排布和倾角确定 1） 光伏组件之间距离的确定 。 根据光伏发电站设计规范 （ GB50797-2012） ， “光伏方阵各排 、 列的布置间距应保证每天 9:0015:00(当地真太阳时 )时段内前 、 后 、 左 、 右互不遮挡 ”。 山地光伏组件排布有如下特点 ： a.山坡朝向差异大 ， 容易受山体阴影影响 ； b.山地地形本身或阵列之间的局部遮挡 。 HuadianNewEnergy Tech.Co.,Ltd.- 9- 因此 ， 阵列间距的计算要因地制宜 ， 地形测绘是控制要点 。 大同现场地形测绘 ， 采用了根据数字化地形图先设计白图 ， 现场再根据白图逐点测量 ， 并将测量情况不断反馈设计院 ， 设计院不断修正后出具蓝图的方式 ， 排除了现场山坡朝向 、 山体 、 冲沟 、 地裂缝 、 植物等影响阵列间距的因素 。 2） 光伏组件倾角的确定 。 根据光伏发电站设计规范 （GB50797-2012） ， “对于并网光伏发电系统， 倾角宜使光伏方阵的倾斜面受到的全年辐照量最大 ”。 山体遮挡举例 大同现场组件排布 1大同现场组件排布 2HuadianNewEnergy Tech.Co.,Ltd.- 10- 坡度的选择是山地光伏倾角确定的控制要点 。 山地光伏对地形 、 朝向有一定的要求 ， 总的来说最好是选择平地 、 南坡(坡度小于35度 )地块 ， 如果正南方坡度大于35度 ， 施工困难但发电量高 、 阵列间距小 、 用地面积也小 ， 可考虑征用 。 其次是东南坡 、 西南坡 、 东坡 、 西坡(坡度小于20度) ， 此朝向阵列间距要稍大 ， 用地面积大 ， 但只要坡度不是很大可以考虑 。 北坡背阴 ， 日照时间短， 发电量小 ， 阵列间距很大 ， 尽量少用此类地块 ， 如果必须要用此类地块最好是选择坡度在10度以内的场地 ， 否则甚至会因为支架 、 组件等设备的造价远大于发电收益而得不偿失 。 大同项目固定式支架普遍采用 35度倾角 ， 考虑到根据不同朝向和坡度的山坡设计不同的倾角 ， 现场支架倾角的设计有不少优化空间， 当然设计难度也是倍增 。 因现在普遍用地面积紧张 ， 工程建设普遍抢工期 ， 现场出现组件阵列间距、 组件倾角不理想的情况不可避免 ， 如何综合考虑各种因素 ， 实现光伏发电收益最大化 ， 值得深入探讨 。 HuadianNewEnergy Tech.Co.,Ltd.- 11- 四 、 山地光伏场区排水施工 山地光伏 ， 自然冲沟 、 地裂缝较多 ， 场区支架 、 箱逆变基础和电缆施工后， 对山地雨水汇流 、 自然渗透造成了很大改变 ， 同时 ， 大自然排水系统的改变对场区地下直埋电缆及设备基础的冲刷也造成了不利影响 ， 进而造成场区水土流失及产生安全隐患 。 排水施工的控制要点 ： 1） 设备基础施工和直埋电缆施工要综合考虑天然冲沟 、 地裂缝 ， 在施工中对其合理疏导 、 避让 ， 对主要的冲沟 、 地裂缝在要绘制在排水施工图中 。 雨水冲刷直埋电缆 道路排水沟 塔基护坡 HuadianNewEnergy Tech.Co.,Ltd.- 12- 2） 在天然冲沟与直埋电缆沟道交汇处 ， 设置防水挡堰 。 3） 道路排水沟与天然冲沟合理衔接 、 交汇 。 4） 对地势较低 、 雨水冲刷风险大的设备基础设置护坡 4） 在坡顶 、 山腰 、 设备基础外围合理设置截水沟辅助引流 。 结束语 山地光伏项目施工在未来几年可能都要面对冬季施工 ， 科学地策划和安排概算费用有其必要性 。 山地光伏物资运输保管 ， 其复杂性和风险性较高 ， 在分公司策划文件和工程管理中的重要性需要加强 。 山地光伏组件排布和倾角确定， 有不少深挖优化的潜力 ， 综合利用数字化地形图 、 谷歌地球 、 现场二次测量、 三维建模等手段 ， 在光伏场区局部子阵实现阵列间距 、 倾角最优化 ， 有利于提高山地光伏收益 。 山地光伏的排水施工涉及水土保持 ， 人工与天然综合排水系统的设计 、 施工 ， 是山地光伏场区排水施工的一条必由之路 。 谢谢大家 ！ HuadianNewEnergyTech.Co.,Ltd.-13-13 新能源项目全生命周期系统解决方案服务商 北京市丰台区汽车博物馆东路 6号院 100160电话 ： 86+10-63917799传真 ： 86+10-63918088checne
