3.分布式光伏发电实施成本控制的经验探讨.pdf

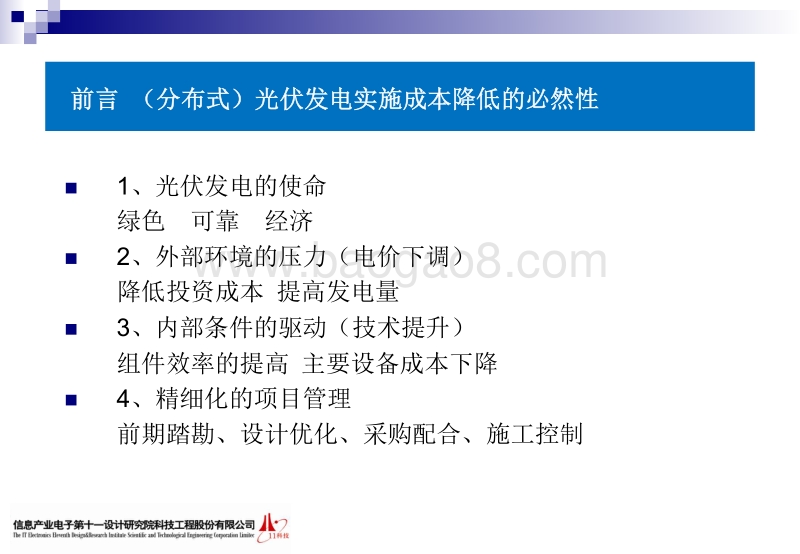

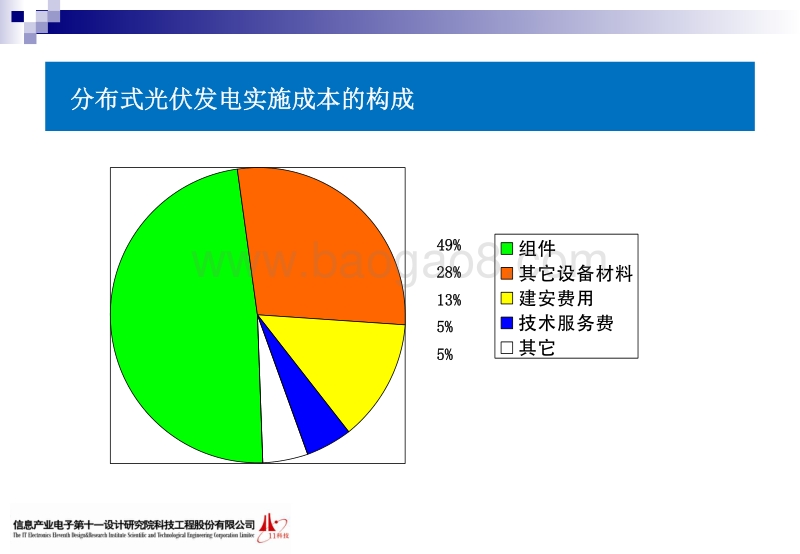

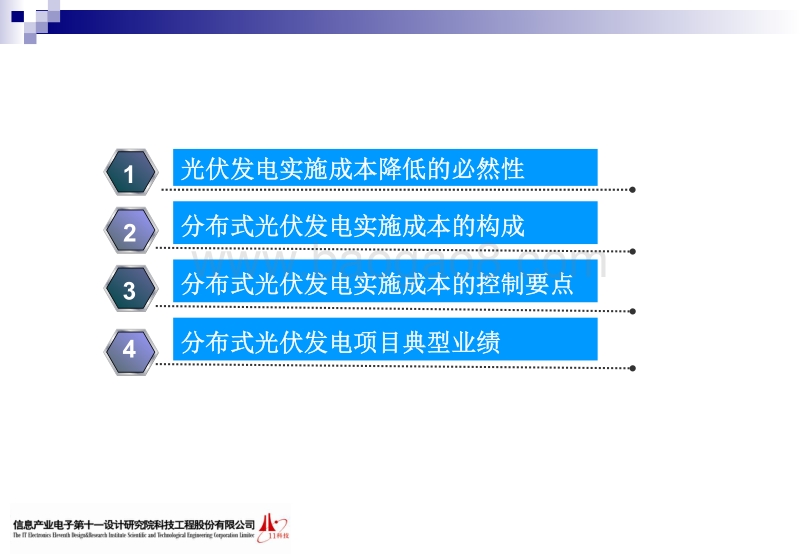

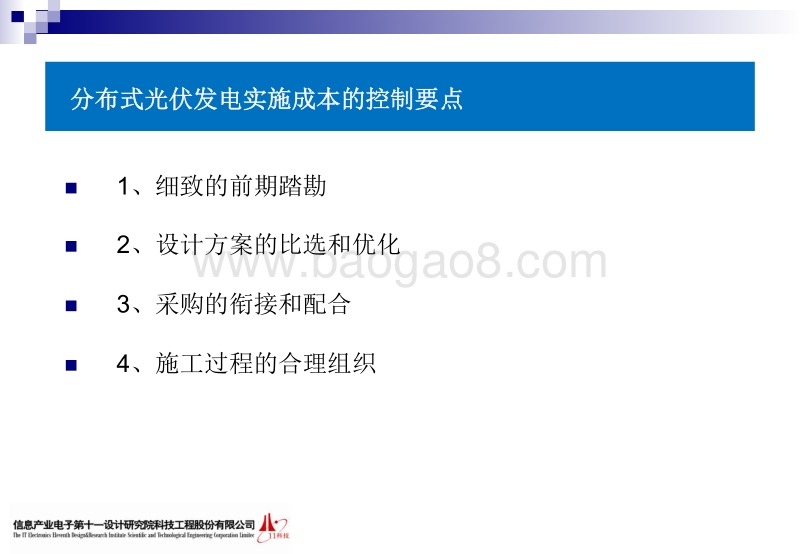

分布式光伏发电实施成本控制的经验探讨 主讲人 ： 王利慧 十一科技 能源环境事业部 副总经理 北京 |2017.3.28 2 314光伏发电实施成本降低的必然性 分布式光伏发电实施成本的构成 分布式光伏发电实施成本的控制要点 分布式光伏发电项目典型业绩 前言 （分布式 ） 光伏发电实施成本降低的必然性 n 1、 光伏发电的使命 绿色 可靠 经济 n 2、 外部环境的压力（电价下调 ） 降低投资成本 提高发电量 n 3、 内部条件的驱动（技术提升 ） 组件效率的提高 主要设备成本下降 n 4、 精细化的项目管理 前期踏勘 、 设计优化 、 采购配合 、 施工控制 分布式光伏发电实施成本的构成 组件其它设备材料建安费用技术服务费其它49% 28% 13% 5% 5% 分布式光伏发电实施成本的控制要点 n 1、 细致的前期踏勘 n 2、 设计方案的比选和优化 n 3、 采购的衔接和配合 n 4、 施工过程的合理组织 分布式光伏发电实施成本的控制要点 n 1、 细致的前期踏勘 1.1 踏勘工作应在项目备案之前 ， 而非在设计阶段 1.2 踏勘工作的几个关键任务 A、 了解屋面产权和所有者希望的合作模式 B、 收集图纸 ， 核实屋面施工是否与图纸相符 ， 尤其是 屋面构筑物 、 设施情况（装机容量） ， 屋面现有防水隔热层情况（承载和成本 ） C、 了解接入条件 1.3 踏勘之后的重要工作 A、 屋面承载复核 ， 确定可用（包括加固之后 ） 的屋面 B、 估算装机容量 C、 确定并网电压等级 、 并网点的数量和位置 D、 项目立项 ， 进入实施阶段 分布式光伏发电实施成本的控制要点 n 1、 细致的前期踏勘 某产业集聚区项目备案 5MW，接入方案 1个 10kV并网点 ， 拟用公租房 、 办公楼 、 钢筋混凝土标准厂房和门式钢构厂房等多个建筑的屋面 。 详细踏勘后发现屋面分布在多个区域 ， 部分屋面承载不符 ，部分屋面阴影遮挡严重 ， 实际装机容量约 3.6MW， 并网点至少需 3个 。 结果 ： 寻找新的屋面 ， 重新做接入方案 分布式光伏发电实施成本的控制要点 n 1、 细致的前期踏勘 某纺织厂采用老式隔热 、 防水层做法 ， 组件基础施工时才发现防水老化破损严重 ， 只能拆除后重做防水 。 结果 ： 影响工期约一周 ， 施工成本增加约 0.3元 /Wp 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化（建议设计启动后编制 设计方案指导书 ， 在满足使用功能和规范要求的前提下 ， 综合考虑施工便捷性和经济成本 ， 确定最优方案 ） 2.1 组件排布方式 1） 一般承载能力在 120kg/m2（和倾角 、 风荷载等有关 ） 以上的混凝土屋面才考虑双排布置 ， 且建议组件采用竖向布置 ， 经测算 ， 与 横向布置用钢量少 15 30%。 2)承载能力在 50kg/m2 120kg/m2的混凝土屋面 ， 当屋面面积较大且较平整时 ， 我们推荐一种支架几乎最省的横排方案 ， 反之仍推荐组件竖排（支架需单独开模且倾角不便调节） 。 3） 彩钢板屋面 ， 组件一般平铺 ， 横排较竖排组件的安装数量无显著增加 ， 支架用量同样较竖排多 ， 因此也以竖排布置居多 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.1 组件排布方式 混凝土屋面竖向双排布置 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.1 组件排布方式 混凝土屋面横向单排布置 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.1 组件排布方式 混凝土屋面竖向单排布置 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.1 组件排布方式 彩钢板屋面竖向布置 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择（ 根据组件排布方案 ， 结构进行准确的荷载取值和计算进行比较 ， 取综合成本较低的方案 ） 1） 混凝土屋面 植筋 梁上小短柱 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 1） 混凝土屋面 植筋 柱上升短柱葡萄架 建议 ： 植筋造价高 、 破坏屋面防水层 ， 尽量少用 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 2） 混凝土屋面 配重 配重条基 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 2） 混凝土屋面 配重 配重独基 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 2） 混凝土屋面 配重 单块组件下配小支墩 说明 ： 有时候刚接前腿支墩尺寸要求很大 ， 因此并非适合所有项目 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 3） 彩钢板屋面 夹具式 ， 主要由夹具和导轨构成 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 4） 曲面彩钢屋面 适用柔性薄膜组件 ， 与夹具间 3M胶粘后压牢 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.2 支架 、 基础方案选择 5） 琉璃瓦屋面 挂钩式 ， 用特制的固定连接件 ， 使得支架与琉璃瓦下的木檩条可靠连接 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.3 屋面加固方案的确定 1） 需要加固的一般是 钢结构屋面 ， 特别是门式刚架轻型钢结构 ， 根据最新的技术规范 GB51022-2015复核 ， 大部分承载都不满足 ） 2） 钢结构厂房屋面的加固方式主要有加大构件截面法和增加支点法 。 3） 对于网架结构 ， 因其恒载较小 ， 加固难度和工程量较大 ， 建议承载力不足时直接放弃 。 4） 当钢梁 、 檩条都需加固时 ， 加固费用约需每平米 25元 ， 建议实施前根据现行电价测算一下项目投资收益能否满足 。 5） 钢结构厂房的加固最好委托专业加固公司实施 。 6） 加固过程一般需要生产暂停 ， 可能产生赔偿费用 。 因此已建成并投产的屋顶尽量不考虑加固 ， 对于在建项目可以考虑 ， 因此需要项目开发工作更早介入 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.4 组串式逆变器与集中式逆变器的选择 是否节省成本应综合考虑汇流箱+逆变 +箱变 +电缆的整体方案变化 ， 还要考虑屋顶的分布 、 组件的布置 。 实例 ： 2016年某 EPC项目弃组串式用集中式 ， 做完后没省钱 原因 ： 厂区空地有限 ， 逆变基础施工 、 设备搬运 、 安装成本预估不足 建议 ： 大而集中的屋面考虑集中式逆变器 ， 小而零散的屋面尽量组串式 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.5 汇流箱的布置和安装 1） 初步选址 ： 对于规则方阵 ， 汇流箱在方阵中间时会使光伏电缆用量最小 ， 但一般该位置不适合汇流箱安装 ， 因此可选择该点垂直的女儿墙或屋脊处 ， 然后比较光伏电缆用量 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.5 汇流箱的布置和安装 2） 方案比选 ： 根据初选的多个位置以及箱逆变的位置 ， 同时比较含直流电缆在类的总成本 。 建议 ： 由于光伏电缆的安装环境相对统一 ， 直流电缆的路径和敷设条件更复杂 ， 实际操作时在初选位置确定后可根据直流电缆的工程量最小来确定 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.6 其它方案选择和确定 1） 交流电缆和高压电缆的路径及敷设方式 ： 应提前了解厂内原有电气干线敷设方式 ， 尽量利用原有电缆沟或预埋管 ， 如需重新开挖敷设 ， 也应合理规划路径 ， 使道路破除 、 植被移除工作量最小 。 分布式光伏发电实施成本的控制要点 n 2、 设计方案的比选 、 优化 2.6 其它方案选择和确定 2） 开关站 ： 优先选择预制仓 理由 ： 1、 节省了土建工期 2、 属于构筑物非建筑物 ，不需要土地 、 规划 、 施工许可 、 消防等报建手续 分布式光伏发电实施成本的控制要点 n 3、 采购的衔接与配合 3.1 采购工作的特点和困难 1） 工期紧张 、 交货期短 2） 场地紧张 ， 没有材料仓库 3） 不确定因素多 ， 变更较多 4） 交付时间集中 ， 资金紧张 3.2 采购工作的目标 1） 控制采购成本 2） 保证设备 、 材料及时供应 ， 避免窝工 2） 避免设备材料的大量积压 、 保管 、 二次转运 3.3 采购工作的应对措施和方法 1） 在初步设计完成前 启动 2） 采购计划与施工计划紧密衔接 ， 动态修正 ； 施工作业面大时分批采购 ； 在施工区附近租赁仓库或场地 3） 详尽的踏勘和方案设计能尽量消除不确定性 ； 及时进行初设评审与电网沟通确认接入有关设备参数 ； 同时要求设计提供完备的设备 、 材料清单 ， 避免漏项 ； 4） 提前做好资金计划并严格控制 ； 与可靠的供应商合作 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.1 分布式光伏发电施工特点 1） 工期紧张 2） 外部环境复杂 、 协调事项多（生产 、 设施 、 安保等各部门 ） 3） 作业面广 、 且可交叉作业 4） 设备吊装复杂 、 成品保护重要 4.2 施工阶段的目标 进度 、 质量 、 安全 ， 一个都不能少 4.3 应对措施和解决办法 1） 编制缜密的总体进度计划 ， 并分解 2） 组建强有力的组织机构 ， 各施其职 3） 分解施工工序 ， 集中力量控制关键工序 ； 专业班组做好样板工程 ，模块化 、 流水作业 ； 4） 编制脚手架施工 、 设备吊装 、 原有屋面及设施保护 、 半成品和成品保护等各专项施工方案并严格执行 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.4 混凝土屋面基础施工示例（基础施工是关键工序 ， 决定了能否进行后续支架安装 ， 改常用的屋面现浇为统一预制 ） 统一支模 成品钢筋网片 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.4 混凝土屋面基础施工示例（基础施工是关键工序 ， 决定了能否进行后续支架安装 ， 改常用的屋面现浇为统一预制 ） 预制完成 基础就位 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.4 混凝土屋面基础施工示例（基础施工是关键工序 ， 决定了能否进行后续支架安装 ， 改常用的屋面现浇为统一预制 ） 效果比较 ： 1） 需要专门场地 2） 需要吊装 3） 易控制基础质量 4） 显著节省工期和人工 5） 综合节省成本 在屋面小而零散时更明显 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.5 彩钢板屋面支架 、 组件安装示例 施工工艺 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.5 彩钢板屋面支架 、 组件安装示例 测量放线 夹具安装 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.5 彩钢板屋面支架 、 组件安装示例 导轨安装 组件安装 分布式光伏发电实施成本的控制要点 n 4、 施工过程的合理组织 4.6 装配式箱变基础安装 基础预制 基础吊装 分布式光伏发电典型业绩 华为松山湖南方工厂 4MW屋面光伏电站项目 分布式光伏发电典型业绩 上汽集团南京生产配套基地 20MW光伏示范项目 分布式光伏发电典型业绩 武进国家高新技术产业开发区 30MWp金太阳光伏发电集中应用示范项目 复睿苏州科技城 10MWp分布式光伏发电集中示范项目 分布式光伏发电典型业绩 中设 3MW威克集团分布式光伏电站项目 分布式光伏发电典型业绩 分布式光伏发电典型业绩 巴基斯坦国会大厦屋顶光伏发电项目 分布式光伏发电典型业绩 n 1、 分布式光伏发电的“元年 ” n 2、 （分布式 ） 光伏发电的平价上网之路 1） 2008年 ， 施正荣博士说“五年内太阳能发电将达到一块钱一度” 。 2） 2009年 6， 敦煌 10MW项目特许权招标项目 ， 中广核中标的上网电价为1.09元千瓦时 ， 建设成本 20元 /Wp， 发电成本约 0.9元 /度 。 3） 2013年 11月 18日 ， 国家能源局印发 分布式光伏发电项目管理办法 ， 2014年上半年分布式的投资大概在 10元 /Wp 4） 2016年 10月 ， 乌海领跑者基地最低上网电价 0.45元 /度 5） 2017年的国电投集中采购 ， 组件最低价报出了 2.72元 /W， 组串逆变器报出了 0.23元 /W。 6） 2020年 ， 光伏发电在用户侧实现平价上网？ ！ Wanglihedri 分布式光伏发电的一些新材料 、 新工艺 硅橡胶配重基础 分布式光伏发电的一些新材料 、 新工艺 硅橡胶压块
