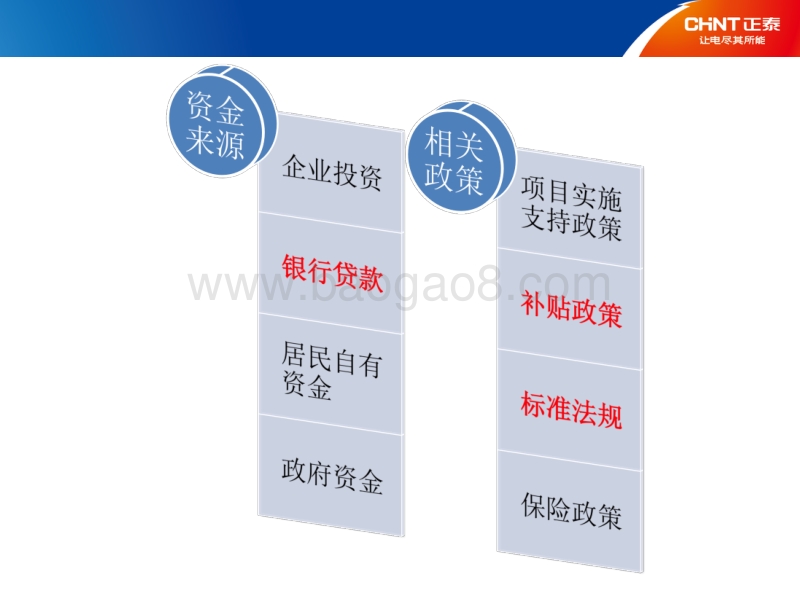

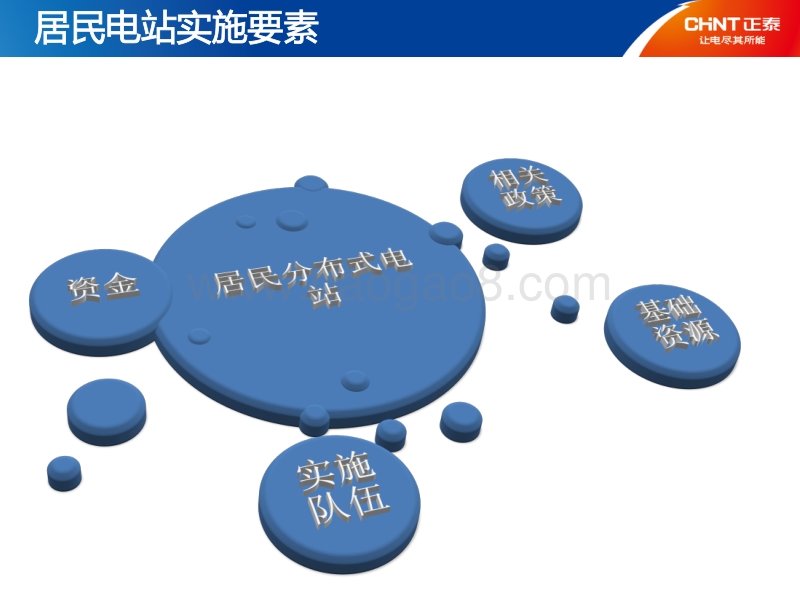

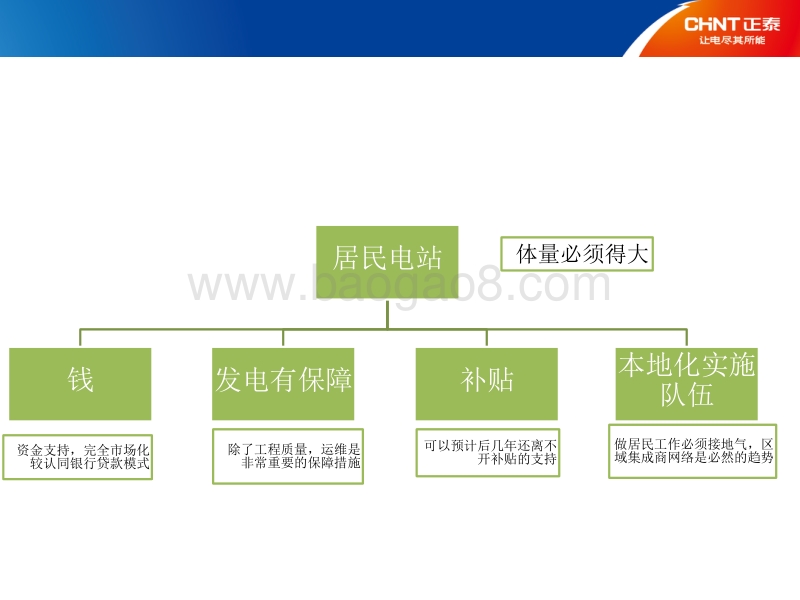

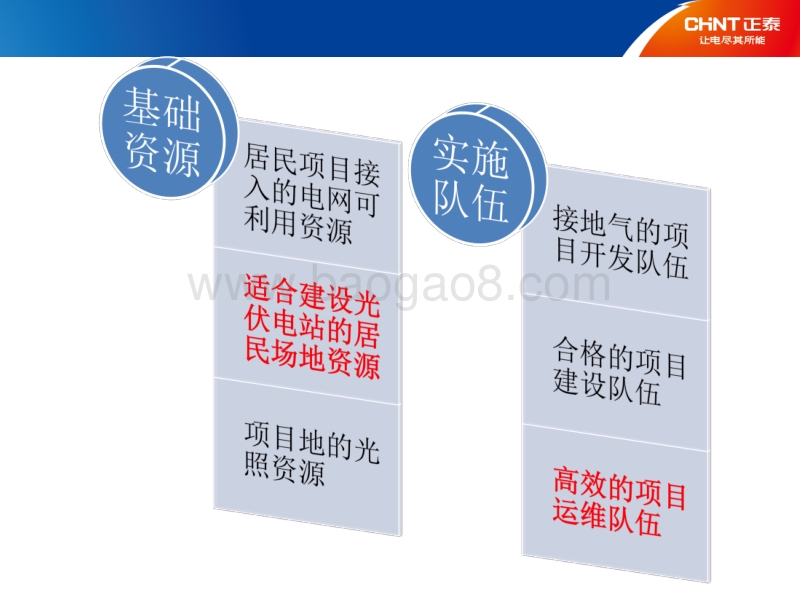

电气全产业链集成供应商 居民分布式光伏电站 实施经验总结 2017.3 居民电站实施要素 居民电站 体量必须得大 钱 资金支持 ， 完全市场化较认同银行贷款模式 发电有保障 除了工程质量 ， 运维是非常重要的保障措施 补贴 可以预计后几年还离不开补贴的支持 本地化实施队伍 做居民工作必须接地气 ， 区域集成商网络是必然的趋势 居民电站实施（一 ） -选址 房屋结构 ： 木结构和预制空心板结构不考虑 ； 房屋年限 ： 居民房屋一般按 50年使用年限 ， 光伏电站按 30年使用年限 ， 则房屋建造年份不宜超过 20年 ； 房屋朝向 ： 朝南坡面最好朝向正南 ， 若偏东或偏西 ， 则偏移角度不宜超过 45度 ； 屋面坡度 ： 坡屋面的坡度不宜超过 40度 ； 屋面瓦 ： 屋面瓦应为砖瓦 /水泥瓦 /陶瓷瓦等具有一定强度可以支持正常施工作业的类型 ； 阴影遮挡 ： 将安装的组件区域应没有过多的阴影遮挡 ， 如附属建筑 /栏杆 /树木 /热水器等 ， 如有障碍物 ， 应确保冬至日 9： 0015： 00之间不产生阴影遮挡 ； 房屋产权（非自建模式） ： 产权清晰 ， 合法有效 ， 没有抵押纠纷 ， 不在明文规定的拆迁规划范围内 ； 居民年龄（非自建模式） ： 不宜超过 64岁 ； 居民信用（非自建模式） ： 无不良记录（银行 /供电局等） ； 信息一致性 ： 申请人 /产权人 /电表户名 /收益卡户名应一致 ； 居民电站实施（二 ） -勘测 粗勘（适用于居民自建模式） ： 只需知道屋顶或场地尺寸面积 ， 核算出装机容量即可 。 可利用无人机拍照后软件生成 3D模型（约需要 10-15张） ， 直接在模型上核算安装块数 。 优点 ： 勘测方便迅速 ， 不用上屋顶 ， 人身安全 ， 居民不在家也可以正常作业 ， 避免酷热天气上屋顶中暑的危险 。 精勘（适用于第三方投资模式） ： 需要全方位了解项目现场的详细情况 ， 必须人工勘测 。 优点 ： 可以清晰了解房屋结构特征 ， 瓦片强度 ， 瓦片下的屋面特征 ， 设备安装位置 ， 进户线材质及粗细 ， 电网参数等 。 居民电站实施（三 ） -设计 居民项目设计内容 组件排布 支架基础 设备布置 监控安装 线缆敷设 组串接线 防雷接地 系统接线 设计 标准化 基础数据统计 为了提高设计的效率和准确性 ， 标准化设计是必不可少的措施 瓦屋顶为例 ： （ 1） 光伏阵列的标准化图集 ： 组件 竖向排布 1X1的单元 1X20的单元 ； 组件横向排布 1X1的单元 1X10的 单元 。 以上标准阵列主要体现组件规格块 数 ， 和支架的物料数量 。 （ 2） 支架的标准化 ： 需要解决的 两个最关键的物料 -导轨和挂钩 。 导轨可以使用标准物料 1050mm和 2100mm， 1050mm长度导轨可用于 奇数块组件阵列中 ， 如阵列为偶数块 时 ， 只用 2100mm长度导轨即可 。 支架的挂钩需要根据各地勘测 的基础数据分析共性 ， 再针对性的 开发尽可能少的种类 。 支架的挂钩使用需要考虑的因素较多 ， 包括屋面瓦 的类型 ， 屋面瓦下的屋面特征以及瓦面到屋面 的深度等等 。 一般来说 ， 设计的挂钩适用性越广 ， 其物料成本相对也比较高 ， 但是反过来设计 /生产和管理成本相对会低一些 ， 实际应用中建议 尽可能寻找共性减少挂钩种类 。 （ 3） 电气主接线的标准化图集 ： 按照组件块数 /逆变器参数 /并网要求可以编制电气主接线的标准化图集 。 如居民项目多采用 60片电池片的 265W左右组件 ， 安装 8片组件时 ， 不论是什么品牌的逆变器 ， 也不管电网情况如何 ， 8片一串 ，接入 2KW逆变器 ， 单相 220V单点并网的主接线设计均是适用的 ；再如 12片的 3KW系统 ， 16片的 4KW系统 ， 20片的 5KW系统 ， 按照居民屋顶面积的实际情况 ， 通常设计到几十块组件数量已经足够覆盖绝大多数的情况了 。 我们称之为标准套餐设计 。 （ 4） 标准套餐的 BOM的标准化 ： 实际工作中常常发现除了支架 和交直流电缆 ， 其它物料可以通过标准化设计提前确定下来 。 序号 名称 规格 数量 1 光伏组件 多晶265W 8片 2 逆变器 2KW 1台 3 光伏支架 瓦屋顶 1套 4 光伏电缆 4mm2 50米 5 接线器 MC4兼容 3对 6 电表箱 定制 1台 7 交流电缆 2X4+1X2.5 5米 8 交流电缆 2X4 20米 序号 名称 规格 数量 1 光伏组件 多晶265W 20片 2 逆变器 5KW 1台 3 光伏支架 瓦屋顶 1套 4 光伏电缆 4mm2 100米 5 接线器 MC4兼容 6对 6 电表箱 定制 1台 7 交流电缆 2X6+1X4 5米 8 交流电缆 2X6 20米 （ 5） 电表箱的设计标准化 ： 电表箱由于要求符合地方供电局的规定 ， 目前还没有统一的标准规范 ， 所以电表箱往往要准备很多种设计方案 。 常见的要求有 ： -箱体材质 /厚度 /尺寸 ； -标识的要求 ； -分仓的要求 ； -铅封的要求 ； -浪涌保护 ； -漏电流保护 ； -欠压保护及检有压合闸 ； -可视断点 ； -进出线孔位置的要求 ； -门锁的要求 ； -成套箱及元器件 3C认证要求 。 居民电站实施（四 ） -安装 物料准备 工具器械准备 安全卫生技术交底 准备工作 系统安装 系统调试 场地清理 系统建档 安装调试 计量电表安装及并网资料提交 培训 并网 居民电站安装 -安全可靠 安全可靠 抗风雪 防坠落 防碰撞 防雷击 防触电 防水 防火 维护便利 抗风雪 影响严重 ， 主要影响光伏组件及基础支架 关键节点 （ 1） 挂钩与木梁的固定牢固性 ； （ 2） 平台基础支架与平台的联接牢固性 ； （ 3） 支架安装的牢固性 ； （ 4） 组件固定的牢固性 。 防火 影响严重 ， 包括光伏系统及居民财产 关键节点 ： （ 1） 组件与组件之间的接头插接不到位 ； （ 2） 组件与逆变器之间的接头制作不合格 ， 插接不到位 ； （ 3） 直流光伏电缆破损 ； （ 4） 交流线路包括表箱器件接线接头松动 ， 或绝缘皮剥离不足 ， 导致接触不良 ， 局部阻抗增大 ， 局部发热 ； （ 5） 交流电缆破损 ； （ 6） 铜铝线并接或铜铝线并接处理不合理导致氧化发热严重 ； （ 7） 线缆选用不合理 ， 非阻燃 、 护套耐高温性能差 、 线径过小等导致线缆发热严重 ； （ 8） 周边环境存在易燃易爆物品 。 防触电 影响严重 ， 所有带电部位 关键节点 ： （ 1） 交直流线缆绝缘完好 ， 没有漏电风险 ； （ 2） 屋面上组件接头悬空绑扎 ， 长期泡在水里容易防水失效后漏电 ； （ 3） 电气设备安装高度足够或防止触摸保护完好防止触摸触电 ； （ 4） 系统接地完好 ； （ 5） 户外设备防水功能正常或防水不足产品应安装在避雨处 ； （ 6） 防触电警示标识齐全显眼完善 。 防水 影响居民及整个光伏系统 关键节点 ： （ 1） 施工对建筑原有防水的影响 ， 包括瓦片破损 、 瓦片覆盖不到位漏水 、 平台防水破坏漏水等 ； （ 2） 线管敷设合理 ， 管口不得迎向雨水的方向 ； （ 3） 线管接头部分应大小相配 ， 并涂上防水胶防止渗水 ； （ 4） 户外设备防水等级足够 ， 否则应采用遮雨棚或安装在避雨场所 ； （ 5） 打孔穿线部位应进行封堵或采用斜向打孔方法 ， 避免雨水入室或顺管线到电气设备 ； （ 6） 敷设的线缆或管材不应该成为引导雨水流向的途径 ，采用合适的折弯方式避免雨水顺管线流向电气设备等 。 防雷击 影响居民及整个光伏系统 关键节点 ： （ 1） 接地连接连续可靠 ， 包括组件边框与支架 ， 支架与支架 ， 支架与接地桩 ； （ 2） 接地电阻不得大于 4欧姆 ； （ 3） 接地设施的长期可靠牢固 。 防雷击的关键措施 ： 防雷接地达标 。 不达标容易造成的后果 ： （ 1） 浪涌打坏 ； （ 2） 光伏系统设备打坏 ； （ 3） 居民家用电器打坏 ； （ 4） 着火 。 防坠落 影响严重 ， 影响居民及整个光伏系统 关键节点 ： （ 1） 光伏支架及光伏组件安装牢固可靠 ， 组件优先推荐横向安装 ； （ 2） 逆变器 、 电表箱不应安装在通行通道上方 ； （ 3） 施工过程中注意工具材料的堆放 、 施工垃圾的清理 、危险区域的警戒等 。 防碰撞 影响居民 关键节点 ： （ 1） 设备要安装在一定的高度处 ； （ 2） 固定的自攻钉长出的部分存在碰撞危险的必须切除 ；（ 3） 道路旁边的线缆 、 接地线等必须贴墙敷设或暗敷 ， 如存在绊倒行人风险的必须套警示管 。 居民电站实施（五 ） -验收 居民项目验收 档案核验 巡检检查 现场查验 档案核验 项目信息一览表 :包括居民姓名 ， 身份证号 ， 住址 ， 电话 ，项目装机容量 ， 并网时间 ， 组件规格与数量 ， 逆变器规格与数量等 调试检测记录表 ： 包括并网前后电网的电压频率参数 ， 逆变器运行数据 ， 接地电阻测试 ， 线缆绝缘阻抗测试 ， 接线牢固性检查 ， 标识齐全正确检查 ， 元器件保护动作正常等 设备信息表 ： 主要包括组件的品牌规格数量和序列号 ， 逆变器的品牌规格数量和序列号 ， 监控设备的序列号等 现场照片 ： 主要包括基础支架照片 ， 组件阵列照片 ， 逆变器运行照片 ， 电表箱照片 ， 接地装置照片 现场查验 现场整改 一般可采用抽验原则 ， 抽验比例按报验数量取 5%20% 如抽验问题为工艺美观上的小问题 ， 则本次通过 ， 强调下次注意 ； 如抽验问题为涉及安全与质量方面 ， 则除抽验项整改外 ， 未抽验项目也需整改 现场复验 复验除查验前次抽验的整改项外 ， 另行在前次的未抽验项里抽验一定比例 验收完成 依照上面的处理办法 ， 直至项目整改合格 。 如连续 3次无整改通过 ， 也可实行免检制度 。 无论实行何种制度 ，未查验项目的安装质量应保留责任追溯 。 居民电站实施（六 ） -运维 运维方 自行运维 安装商运维 第三方运维 运维共性 运维的内容 运维的标准 运维体系 考核制度 运维体系 运维内容 日常巡检 异常处理 关系维护 技改 线上运维平台 ： 包括手机 APP和 PC端监控 ， 功能强大完善 ：应具备电站定位导航 ，异常分类报警 ， 数据统计分析齐全 。 线下运维平台 ： 包括布置到村（镇 ）一级的本地化维护人员 ，备品备件管理 ， 主要技术支撑团队和应急处理机制 。 Thank You
