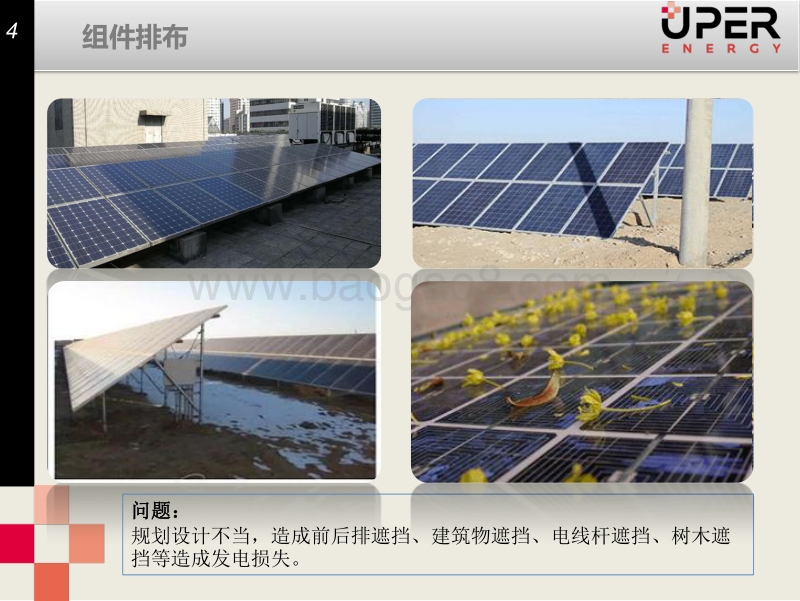

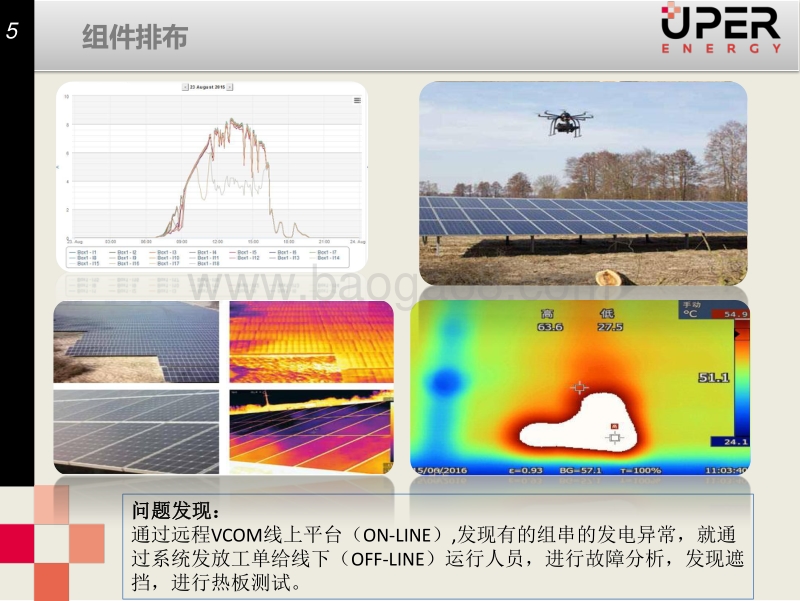

从光伏电站运维看电站建设质量 崔海瑞 运维总监 2017 . 3 2 第一篇 电站勘查和运维期间収现问题 3 电站选址 问题： 考虑当地环境： 泥石流、山洪、沙尘暴、地震多发地 、 飓风 、地形 和历年降水及山洪发生情况后，根据当地情况选择性地建设防洪抗灾工程。 4 问题： 规划 设计不当，造成前后排遮挡、建筑物遮挡、电线杆遮挡 、 树木 遮挡等造成发电损失。 组件排布 5 问题发现： 通过远程 VCOM线上平台（ ON-LINE） ,发现有的组串的发电异常，就通过系统发放工单给线下（ OFF-LINE）运行人员，进行故障分析，发现遮挡，进行热板测试。 组件排布 6 组件排布对雨水自清洁的影响 问题： 合理的组件方向排布，减少清洗次数，降低运行成本。 此问题发现在案例中特别说明。 7 丌文明施工造成电站组件隐裂高 问题： 不规范施工导致组件压块边缘破碎和组件隐裂大幅增加。 8 丌文明施工造成电站组件隐裂高 问题发现： 对电站勘查时，会对组件的隐裂情况进行检测，并每年检测反馈给业主。 9 电缆接线丌规范导致故障 问题： 正确、规范的接线，减少很多故障，并在故障发生时第一时间找到故障点，接线故障在运行一段时间才能暴露出来。 10 电缆接线丌规范导致故障 问题发现： 通过远程后台 VCOM监测每个组串的电流变化，找到对应部分接线问题。而有的汇流箱电流采集不准，导致故障不能被及时发现，发生事故。 11 接地不防雷故障 烧断 烧穿 问题： 正确、规范的防雷接地是保证不出现雷击事故的前提。 12 结合监控平台线上线下分工 问题发现： 通过远程后台 VCOM监测每个组串的电流变化，找到对应部分。 线 下人员进行故障检查，找到原因。 13 运维中防动物 问题： 电缆沟的封堵做的不好，小动物进入电站，破坏电缆。 14 日常巡检发现问题 问题发现： 线下人员发现异常，对电站开关站高压设备进行排查，找出原因 15 电站丌运维保养锈迹严重 问题： 一些早期建设的电站因为没有及时有效运维，已经锈迹严重，安全隐患大，发电量低。 16 部分检测工具 17 部分检测工具 18 第二篇 案例分析 19 2、进程 VCOM后台，软件自劢对一个屋顶的丌同逆变器収电数据迚行对比，同一个屋顶，一个南朝向，一个北朝向，却出现了南朝向的収电还没有北朝向的高（在秋天），而且収电量差 4% 。彩钢 瓦屋顶组件是平铺在彩钢瓦上，屋顶的倾角多是3左右 。 1、组件被遮挡对収电的影响到底是多少？ 3、通过平台可建立故障损失模型，实现对丌同故障，丌同时节下的故障损失迚行评估 20 说明 ： 组件前后排遮挡或小雨导致灰积到下部的图片 21 实验 1： 组件的一角被遮挡 22 实验 1： 左 图是在没有遮挡的情况下测试的组件的功率 251.54w（ 250w组件），右图是右下角一块电池片被遮挡（ 4.16w）后的功率曲线 167.03w； 23 实验 2： 组件的下部全部被遮挡。 24 实验 1： 左 图是在没有遮挡的情况下测试的组件的功率 251.54w（ 250w组件），右图是下部 6块电池片被遮挡（ 25w）后的功率曲线 26.106w； 25 实验结论：当组件有一片被遮挡时损失的是单串电池片的功率，而当最底下一排被遮挡时整个组件的所有组串都会受到影响，所以在电站设计时有些场合可以考虑组件横向安装以减少遮挡损失 26 这个图上的组件是屋顶上北朝 向的（手示处为下侧 ） 27 这个图上的组件是屋顶上南朝向的（手示处为下侧） 28 对比发现： 1）左图北朝向组件下侧有 5cm不含电池片部分，自然的雨水清洗，灰层流到组件底部，盖不住电池片； 2）而南朝向的组件下侧只有2.5cm，留下的灰层是能遮住的电池片的。 29 2、如果能从设计和施工时就注意双玻组件两头的电池片距离边缘是丌同的，并把距离 5cm的一头向下，这样就可以多用雨水自身的清洗作用清洗组件，从而减少収电损失，降低运维的清洗费用。 1、树木等对组件遮挡，对収电量影响非常大，这还没考虑在组件上产生的热板，设计时务必重视； 结论： 3、电站运维方，要多把运行中収现的问题反馈给业主，从而改迚设计和施工，增加収电量，对运维也会减轻工作量，实现双赢； 30 电站故障 损失评估模型 平台提供三 类发电量损失计算模型： 参考系统 电站某个子阵系统发电量损失评估，参考相邻正常发电子阵在评估时段的单位发电量 ；（逆变器故障） 线性方程 式 整个电站发电量损失评估，参考评估时段采集的辐照累计值，以及之前正常发电的 10天系统效率 PR平均值 ；（整站停机故障） 参考组件 电站个别组串发电量损失评估，参考相邻正常发电组串在评估时段的单位发电量 。（个别组串故障） 31 电站 故障丌同时节的损失评估 每日电站发电参数估算值 -5 kWh/kWp 夏日晴天 -2.5 kWh/kWp 夏日阴天 -3.5 kWh/kWp 冬日晴天 -1.5 kWh/kWp 冬日阴天 通过监控将故障响应时间控制在： 1-5小时，大大减少电站故障带来的収电损失 32 第三篇 优得新能源运维公司介绍 33 我们的 技术 优势 我们的 管理团队平均有近 10年的光伏行业从业经验，并携手全球知名的光伏电站运管方案服务商 meteocontrol，利用中德技术团队的经验，为中国 分布式光伏 电站提供科学、严谨的运维服务解决 方案。 革新的第二代监控硬件 德国技术团队背景 科学的故障分析诊断系统 严格 的场站评估标准 开放的智能运管平台 实战 经验 +先进工具 ISO9060:1990 WMO-No. 8 IEC 61724 IEC 60904-2 ASTM 2848-11 IEC60529 directive 2011/EU/65 486 项标准 VCOM 资产管理平台 34 UniCare平台运行机制 热线 深入咨询 开放式工单调度系统 在线监控系统 数据采集 您可以选择优得标准 界面定制 界面。 组织安排运维服务 现场服务 就近安排，真正实现零距离线下运维。 专业的监控系统 高效 的调度系统 强大的线下网络 现场查勘 完成方案制定 本地人员与远程专家实时协同。 35 分布式光伏电站智慧运管平台 帮助电站业主解决五大难题： 电站故障发现困难，处理不及时 电站绩效考核难 屋顶业主 /地方 电网关系维护困难 专业运管人员招聘、培养困难 运管人力不足，且专业度不高 UniCare 36 故障识别 诊断 体系 meteocontrol的在线故障诊断系统拥有超过 20年的光伏电站运行数据库，全球接入电站数量 41000个，针对分布式光伏电站运行中的各类故障能作出快速诊断。 01 限电 02 组串遮挡 03 积尘 04 积雪 01 02 03 04 05 06 07 08 05 逆变器低效 06 环境遮挡 07 汇流箱故障 08 组件 一致性差 37 电站资产 管理 体系 针对分布式光伏电站各设备、部件的运行损耗频率，我们设计了资产录入、资产调拨、资产报废、综合查询、盘点查询、代码管理六大功能，确保客户资产的任何变更有据可查。 综合查询 资产录入 资产调拨 资产报废 盘点 查询 代码管理 38 在线智能 派单 体系 我们 自主研发 的在线派单系统实现了电站业主、线上运维专家、线下运维工程师的信息互联与共享。 运维工程师通过 APP软件完成接单和故障处理，处理结果由远程专家确认后完成闭环，极大缩短了故障的处理时间。 GPS定位 信息 记录 在线派单 故障记录 在线 协同 远程核查 电站 业主 线 上专家 线下维护 39 合作伙伴 培养 体系 UniCare是业内首创的 “共享”平台。通过遍布全国的线下运维合作伙伴的加盟，真正为电站业主实现了线下零距离运维，同时促进行业整体运维水平的提高。 流程标准化 库存合理化 技能专业化 知识库管理 工作流程标准化、系统化、规范化管理。 备件库存定容定量，建立最安全库存。 通过培训机制确保合作伙伴的专业技能。 建立并共享设备管理及维修经验知识库。 共享理念 中国领先的分布式能源智慧运管专家 Copyright 2016, Uper Energy. All rights reserved. Text, pictures, graphics as well as their arrangement are protected under copyright law and other protective laws. No part of this presentation or any of its contents may be copied, reproduced, modified or adapted, handed over to third parties or made public without the prior written permission of Uper Energy. Please note, that some images are protected by third-party copyrights. 优得新能源 办公地址： 中国 上海市 伊犁南路 111号钱江商务广场 19楼 电子邮箱： infouper-energy uper-energy

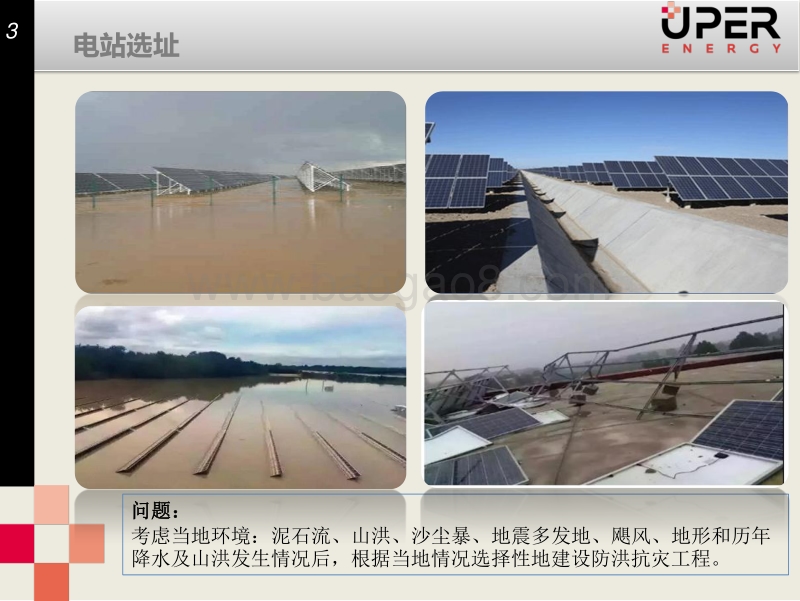

展开阅读全文
