张喆 分布式光伏电气安全.pdf

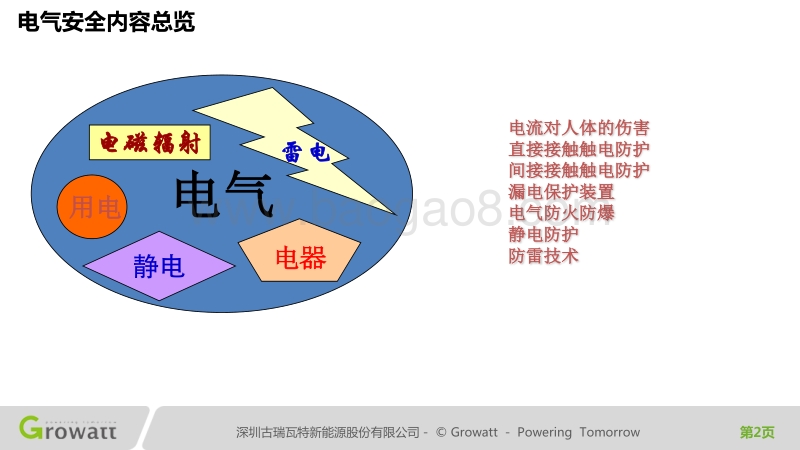

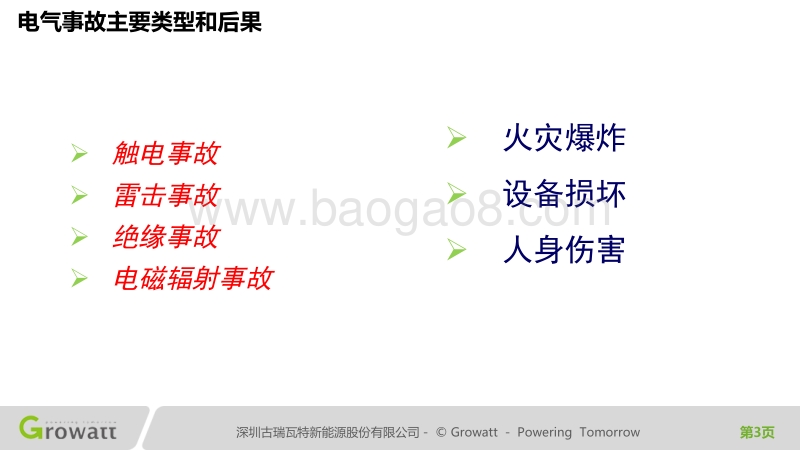

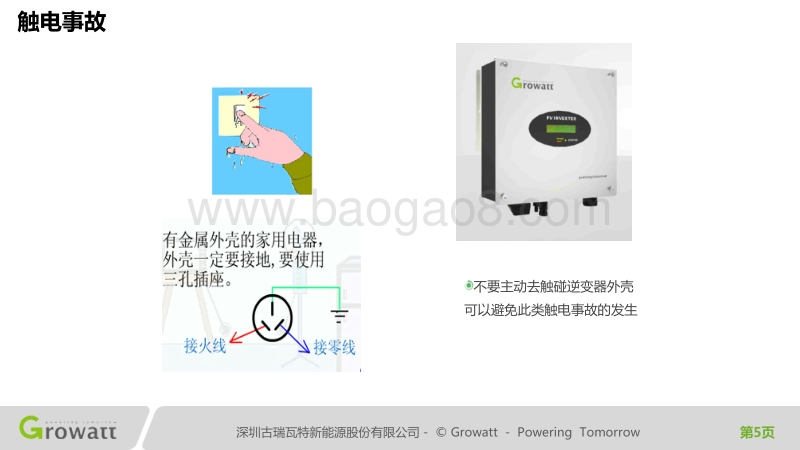

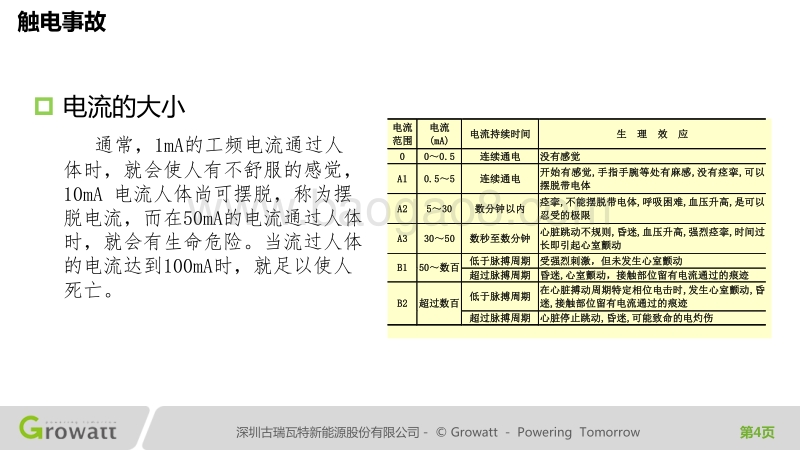

第 1页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow分 布 式 光 伏 电 气 安 全第 2页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow电 气 安 全 内 容 总 览电气用电电磁辐射静电雷电电器电流对人体的伤害直接接触触电防护间接接触触电防护漏电保护装置电气防火防爆静电防护防雷技术第 3页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow电 气 事 故 主 要 类 型 和 后 果触 电 事 故雷 击 事 故绝 缘 事 故电 磁 辐 射 事 故火 灾 爆 炸设 备 损 坏人 身 伤 害第 4页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow触 电 事 故p电 流 的 大 小通 常 ， 1mA的 工 频 电 流 通 过 人体 时 ， 就 会 使 人 有 不 舒 服 的 感 觉 ，10mA 电 流 人 体 尚 可 摆 脱 ， 称 为 摆脱 电 流 ， 而 在 50mA的 电 流 通 过 人 体时 ， 就 会 有 生 命 危 险 。 当 流 过 人 体的 电 流 达 到 100mA时 ， 就 足 以 使 人死 亡 。电流 范围 电流 (mA) 电流持续时间 生 理 效 应 0 0 0.5 连续通电 没有感觉 A1 0.5 5 连续通电 开始有感觉 ,手指手腕等处有麻感 ,没有痉挛 ,可以摆脱带电体 A2 5 30 数分钟以内 痉挛 ,不能摆脱带电体 ,呼吸困难 ,血压升高 ,是可以忍受的极限 A3 30 50 数秒至数分钟 心脏跳动不规则 ,昏迷 ,血压升高 ,强烈痉挛 ,时间过长即引起心室颤动 低于脉搏周期 受强烈刺激，但未发生心室颤动 B1 50数百 超过脉搏周期 昏迷 ,心室颤动，接触部位留有电流通过的痕迹 低于脉搏周期 在心脏搏动周期特定相位电击时 ,发生心室颤动 ,昏迷 ,接触部位留有电流通过的痕迹 B2 超过数百 超过脉搏周期 心脏停止跳动 ,昏迷 ,可能致命的电灼伤 第 5页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow触 电 事 故不 要 主 动 去 触 碰 逆 变 器 外 壳可 以 避 免 此 类 触 电 事 故 的 发 生第 6页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow三 相 系 统 防 触 电vIT系 统 防 护有 保 护 接 地 电 阻 Rb时 ，由 于 Rb与 人 体 电 阻 Rr并 联 ，且 Rb33.3k ohm为 防 止 人 体 同 时 接 触 面 板 带 电 部 分 和 大 地 ， 造 成 点 击 危 险 ！并 网 之 前 检 测 ， 目 前 还 无 法 做 到 实 时 检 测 ！面 板 数 量面 板 自 身 绝 缘线 缆 绝 缘逆 变 器 绝 缘数 量 越 多 ， 阻 抗 越 低使 用 专 门 的 线 缆规 范 施 工 ， 勿 浸 泡 水 中I绝 缘 阻 抗 影 响 因 素第 17页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow并 网 逆 变 器 概 况 -主 要 工 作 状 态 及 功 能MPP直 流 防 雷ISO直 流 防 反 接升 压组 串 监 控逆 变 电 网 追 踪lPFlTHDil直 流 分 量电 压 及 频 率 侦 测 孤 岛 保 护 交 流 防 雷（ PID）漏 电 保 护（ 电 弧 侦 测 ）（ 低 电 压 穿 越 ）过 温 保 护 防 水 防 紫 外 线 存 储 及 监 控并 网并 网 逆 变 器 主 要 工 作 状 态 及 功 能第 18页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow其 他 -功 率 因 数 下 降 、 谐 波 引 起 的 问 题第 19页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow其 他 -过 、 欠 电 压图 片 来 源 于 坎 德 拉 西 安 ppt第 20页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow其 他 -对 其 他 电 路 的 影 响p电 压 暂 降 （ 又 称 电 压 骤 降 、 电 压 凹 陷 或 电压 跌 落 ） ， 按 照 电 气 与 电 子 工 程 师 协 会 IEEE的 定 义 ， 是 指 工 频 条 件 下 电 压 均 方 根 值 减 小到 0.1-0.9倍 额 定 电 压 之 间 、 持 续 时 间 为0.5周 波 （ 以 我 国 工 频 50HZ算 ， 1周 波 是 20毫 秒 ） 至 1分 钟 的 短 时 间 电 压 变 动 现 象 。 电压 暂 降 的 幅 值 、 持 续 时 间 和 相 位 跳 变 是 标 称电 压 暂 降 的 最 重 要 的 三 个 特 征 量 。当 电 压 低 于 80%时 ， 控 制 器 动 作 将 制 冷 电 机 切 除 ， 导 致 巨大 生 产 损 失当 电 压 低 于 85%时 ， 测 试 仪 停 止 工 作 ， 芯 片 、 主 板 被 毁 坏当 电 压 低 于 70%且 持 续 时 间 超 过 120ms时 ， ASD被 切 除 。 而对 于 一 些 精 细 加 工 业 中 的 电 机 ， 当 电 压 低 于 90%且 持 续 时间 超 过 60ms时 ， 电 机 就 会 跳 闸 而 退 出 运 行第 21页深 圳 古 瑞 瓦 特 新 能 源 股 份 有 限 公 司 Growatt Powering Tomorrow最 新 产 品 信 息最 新 技 术 干 货最 新 活 动 资 讯尽 在 古 瑞 瓦 特 公 众 号 ！
