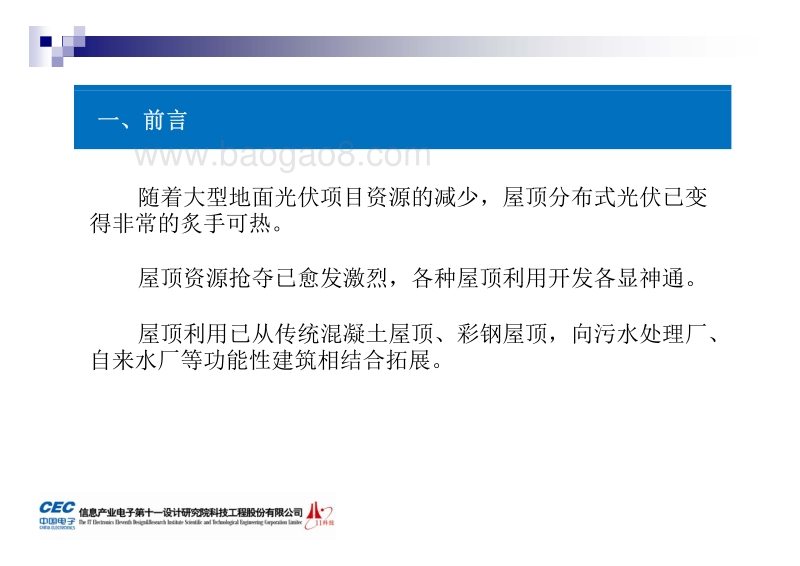

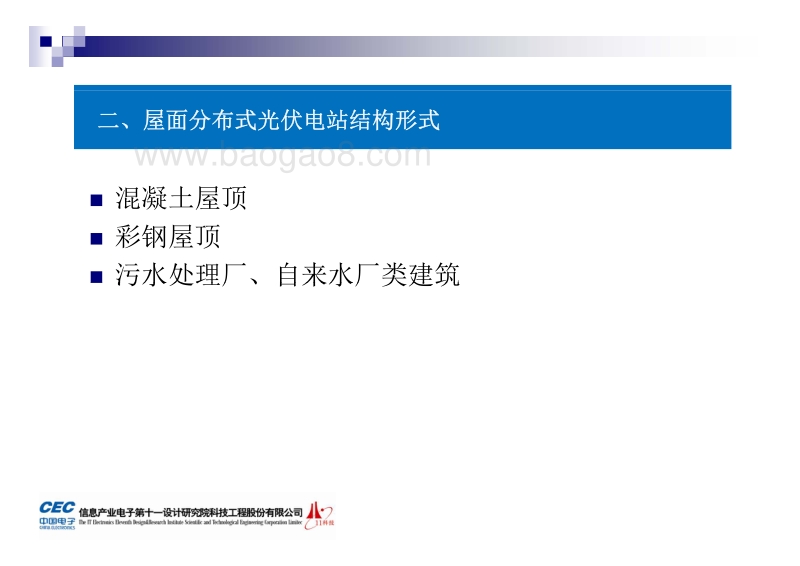

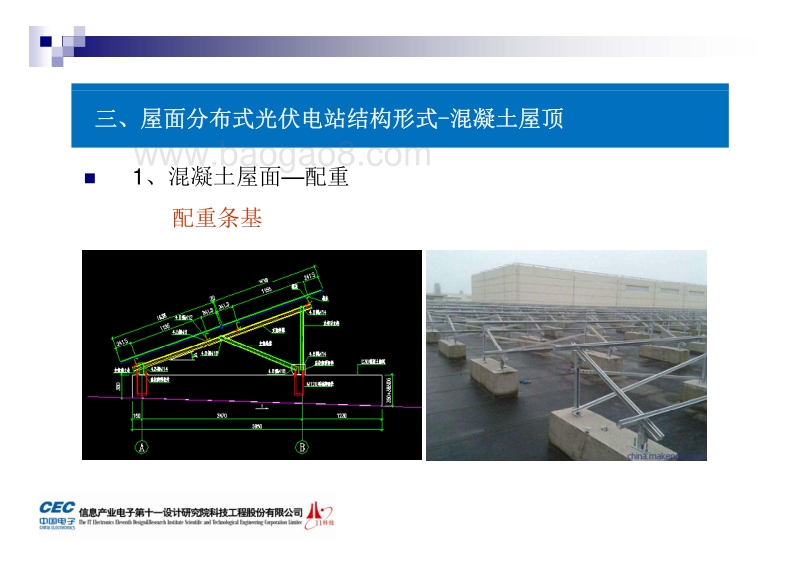

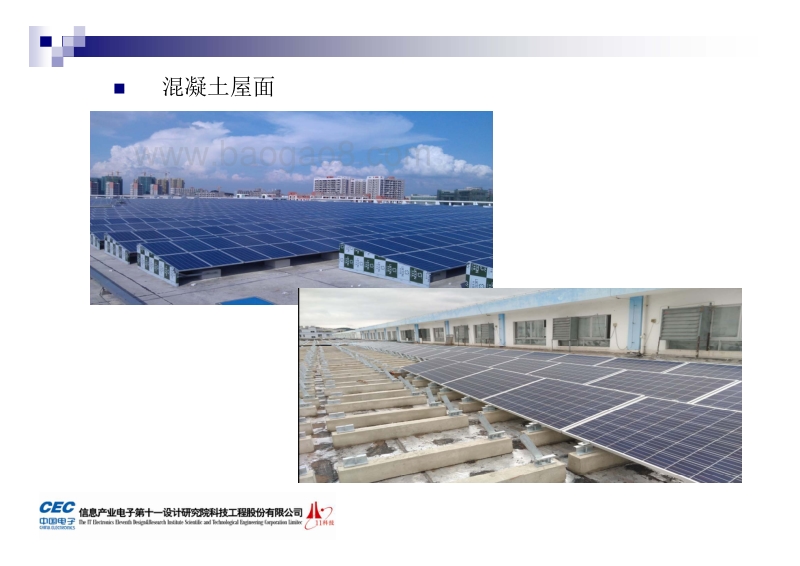

屋顶类型及相应的设计解决方案主讲人 ： 郑雪驹主讲人 ： 郑雪驹十一科技 能源环境事业部 总经理苏州 |苏州 2017.7.28一、前言随着大型地面光伏项目资源的减少，屋顶分布式光伏已变得非常的炙手可热得非常的炙手可热 。屋顶资源抢夺已愈发激烈 ， 各种屋顶利用开发各显神通 。屋顶资源抢夺已愈发激烈 ， 各种屋顶利用开发各显神通 。屋顶利用已从传统混凝土屋顶、彩钢屋顶，向污水处理厂、自来水厂等功能性建筑相结合拓展。二、屋面分布式光伏电站结构形式 混凝土屋顶 彩钢屋顶 污水处理厂 、 自来水厂类建筑污水处理厂 、 自来水厂类建筑 混凝土屋面混凝土屋面三、屋面分布式光伏电站结构形式-混凝土屋顶 1、混凝土屋面 配重配重条基配重条基三、屋面分布式光伏电站结构形式-混凝土屋顶 1、混凝土屋面 配重配重独基配重独基三、屋面分布式光伏电站结构形式-混凝土屋顶 1、混凝土屋面 配重单块组件下配小支墩单块组件下配小支墩单块组件下配小支墩说明：有时候刚接前腿支墩尺寸要求很大，因此并非适合所有项目。三、屋面分布式光伏电站结构形式-混凝土屋顶 2、混凝土屋面 植筋梁上小短柱梁上小短柱三、屋面分布式光伏电站结构形式-混凝土屋顶 2、混凝土屋面 植筋柱上升短柱葡萄架柱上升短柱葡萄架建议 植筋造价高 破坏屋面防水层 尽量少用： 、 ， 3 混凝土屋面 预制板屋顶屋顶反梁基础、 混凝土屋面 预制板屋顶屋顶反梁基础三、屋面分布式光伏电站结构形式-混凝土屋顶 4、混凝土屋面 硅橡胶配重基础柱上升短柱葡萄架柱上升短柱葡萄架三、屋面分布式光伏电站结构形式-混凝土屋顶 5、混凝土屋面 集成式屋顶支架系统 彩钢屋面彩钢屋面四、屋面分布式光伏电站结构形式-彩钢屋面 1、彩钢屋面 夹具式彩钢板屋面夹具式，主要由夹具和导轨构成四、屋面分布式光伏电站结构形式-彩钢屋面 1、彩钢屋面 夹具式彩钢板屋面夹具式，主要由夹具和导轨构成曲面彩钢屋面适用柔性薄膜组件，与夹具间3M胶粘后压牢四 屋面分布式光伏电站结构 形式 彩钢屋面四 、 -2 挂钩式支架、挂钩式支架，需翻开原有屋面的琉璃瓦，找到其下的木檩条 用挂钩其下的木檩条 ， 用挂钩配合木钉固定，等支架安装完毕再将瓦片至于此 案安装原位。 此 方 案安装 完后效果理想、美观，但安装工序繁琐。五 、 车棚光伏项目五 、 车棚光伏项目六、污水处理厂、自来水厂类建筑光伏项目 污水处理厂、自来水厂类建筑随着传统的屋顶资源越来越稀缺 ， 现在大家已开始随着传统的屋顶资源越来越稀缺 ， 现在大家已开始考虑污水 /自来水厂类建筑的光伏应用。污水处理厂、自来水厂类建筑光伏项目 门式钢架形式门式钢架形式污水处理厂、自来水厂类建筑光伏项目污水处理厂、自来水厂类建筑光伏项目污水处理厂、自来水厂类建筑光伏项目污水处理厂、自来水厂类建筑光伏项目 柔性支架 （ 悬索 ）柔性支架 （ 悬索 ）污水处理厂、自来水厂类建筑光伏项目 十一科技在 柔性支架 （ 悬索 ） 研究工作十一科技在 柔性支架 （ 悬索 ） 研究工作计算模型污水处理厂、自来水厂类建筑光伏项目 十一科技在 柔性支架 （ 悬索 ） 研究工作十一科技在 柔性支架 （ 悬索 ） 研究工作竖向位移图（ mm）污水处理厂、自来水厂类建筑光伏项目 十一科技在 柔性支架 （ 悬索 ） 研究工作十一科技在 柔性支架 （ 悬索 ） 研究工作拉索应力图（ MPa）污水处理厂、自来水厂类建筑光伏项目 十一科技在 柔性支架 （ 悬索 ） 研究工作十一科技在 柔性支架 （ 悬索 ） 研究工作边横梁应力图 （ Mpa）边横梁应力图 （ ）污水处理厂、自来水厂类建筑光伏项目 十一科技在 柔性支架 （ 悬索 ） 研究工作十一科技在 柔性支架 （ 悬索 ） 研究工作中横梁应力图 （ Mpa）中横梁应力图 （ ）
