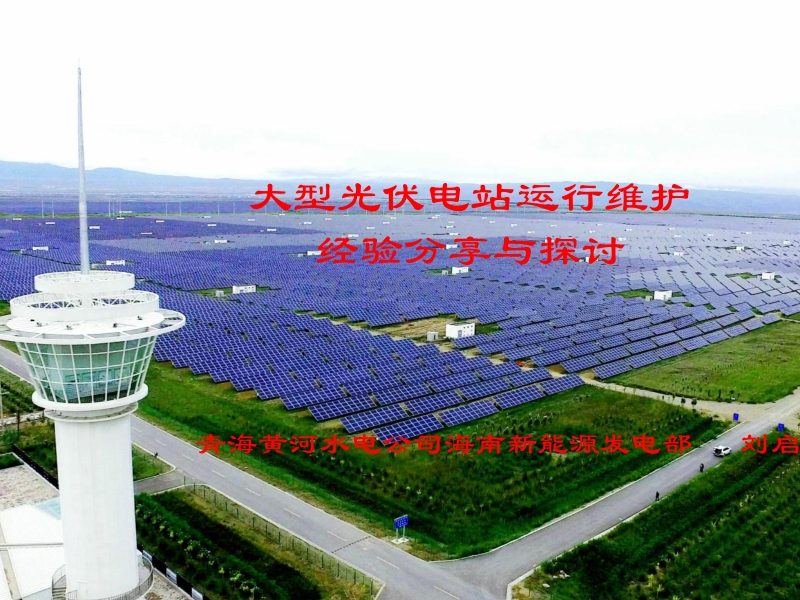

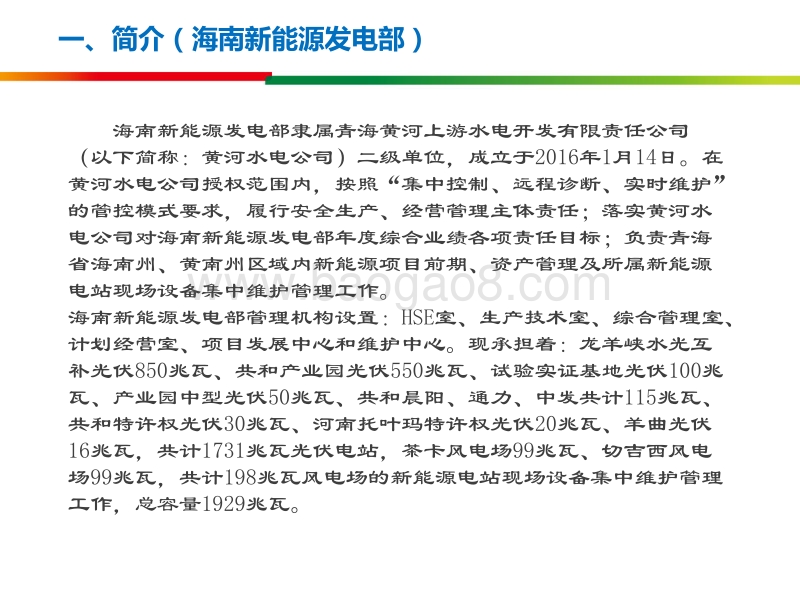

大型光伏电站运行维护 经验分享与探讨 青海黄河水电公司海南新能源发电部 刘启栋 一、简介 二、大型光伏电站缺陷分布情况 三、大型光伏电站班组划分及职责 四、管理经验分享 一、简介（海南新能源发电部） 海南新能源发电部隶属青海黄河上游水电开发有限责任公司（以下简称：黄河水电公司）二级单位，成立于 2016年 1月 14日。在黄河水电公司授权范围内，按照“集中控制、远程诊断、实时维护”的管控模式要求，履行安全生产、经营管理主体责任；落实黄河水电公司对海南新能源发电部年度综合业绩各项责任目标；负责青海省海南州、黄南州区域内新能源项目前期、资产管理及所属新能源电站现场设备集中维护管理工作。 海南新能源发电部管理机构设置： HSE室、生产技术室、综合管理室、计划经营室、项目发展中心和维护中心。现承担着：龙羊峡水光互补光伏 850兆瓦、共和产业园光伏 550兆瓦、试验实证基地光伏 100兆瓦、产业园中型光伏 50兆瓦、 共和晨阳、通力、中发共计 115兆瓦、共和特许权光伏 30兆瓦、河南托叶玛特许权光伏 20兆瓦、羊曲光伏16兆瓦，共计 1731兆瓦光伏电站，茶卡风电场 99兆瓦、切吉西风电场 99兆瓦 ，共计 198兆瓦风电场 的新能源电站现场设备集中维护管理工作，总容量 1929兆瓦。 一、简介（龙羊峡水光互补光伏电站） 龙羊峡水光互补（一、二期） 850MWp并网光伏电站位于青海省海南州共和县恰卜恰镇西南的塔拉滩上，距县城约 18km，距西宁市距离约 130km。平均海拔 2920m，占地面积约为 25km。光伏电站场址日照充足，太阳辐射强烈，平均日照达 8小时，多年平均日照时数为 2965.1小时，电站年太阳总辐照量为 6598.8MJ/，电站运行期 25年，一期年平均上网电量 4.98亿千瓦时，二期年平均上网电量 8.24亿千瓦时。 水光互补项目依托龙羊峡水光互补光伏电站和龙羊峡水电站，将光伏电站视为龙羊峡水电站扩建的第 5、 6、 7台机组，以一回长度约53km的 330kV线路接入龙羊峡水电站 330kV GIS室 3309DL空闲备用间隔，并通过龙羊峡水电调节后，以两个电源组合的电力电量，利用龙羊峡水电站的送出通道送入电网。 一、简介（龙羊峡水光互补光伏电站） 电站位于青海省海南州共和县塔拉滩上，占地面积 24平方公里，距离龙羊峡水电站 50公里。设计年均发电量 14.34亿千瓦时，利用小时数 1687小时。 水光互补项目以 53km 330kV架空线路接入龙羊峡水电站备用进线间隔，通过水轮发电机组调节，将调节后的电力利用龙羊峡水电站的送出通道送入电网。 电站位于青海省共和、贵南县交界处的黄河干流龙羊峡入口处，布置 4台单机容量 32万千瓦的水轮发电机组，总装机容量 128万千瓦。电站设计 5回进线间隔（预留 1回）， 5回出线间隔。 一、简介（龙羊峡水光互补光伏电站） 龙羊峡水光互补并网光伏电站可以看做是龙羊峡水电站的新机组 ,利用龙羊峡水电站监控系统，调节龙羊峡水电站的有功出力，同时不改变龙羊峡水电站的调峰性能，而且龙羊峡水电站的调峰能力进一步增强。 光伏发电只在白天发电，晚上出力为零；当光伏电站发电时，电网中其他电源需调整出力，让出负荷由光伏发电供电；当云层飘过时，光伏电站出力迅速下降，其他电源的出力必须迅速增加，补充光伏发电减少造成的电力缺额。为解决好光伏发电间歇性、波动性和随机性较大的问题，国家电投黄河公司主导相关科研院所，共同研发了水光互补协调运行控制系统，将人们认为不太友好的光伏发电，转换为安全稳定的优质电源，提高了光伏发电电能质量，较好地实现了水力发电和光伏发电快速补偿的功能，解决了光伏发电的安全并网问题，填补了国际大规模水光互补关键技术的空白，为我国清洁能源提供了互补的新型发展模式。黄河水电公司 “ 水光互补关键技术 ” 荣获青海省科技进步一等奖、集团公司科技进步一等奖，正在申报国家级科技奖项。下一步在 “ 水光互补 ” 的基础上进行多能互补的研究。 一、简介（龙羊峡水光互补光伏电站） 一、简介（龙羊峡水光互补光伏电站） 光伏发电受间歇性、波动性、随机性影响，必须由其他常规电源为其有功出力提供补偿调节。利用水能、光能的互补性，依托水轮发电机组的快速调节能力和水电站水库的调节能力，调整光伏电站的有功出力，进行水光互补发电，达到平滑、稳定的光伏发电曲线，有效弥补独立光伏电站的不足，提高了电力系统的安全性和稳定性，使光伏发电成为与水电相媲美的优质电能。 一、简介（国家级百兆瓦实验实证 基地 ） 黄河共和 国家级 100MWp实验实证 基地位于青海省海南州共和县光伏发电园区内，试验基地装机容量共计 100MWp，共分为 5个试验区，其中综合试验区、运行方式对比区、设计对比区、组件试验区、逆变器试验区、设计对比试验区 一、简介（国家级百兆瓦 实证试验基地 ） 1. 实证基地内安装组件（ 53种）、支架（ 24种）、逆变器（ 29种）、综合（ 17种）、设计（ 30种）对比实验区，实时采集运行数据，对不同类型的电池组件、逆变器及相关设备、多种设计方案对比研究。 2. 建立组件、逆变器性能测试平台，进行组件和逆变器室内标准环境下的性能测试，户外实际环境气象条件下和并网环境下各种性能测试，特殊需求测试。 3. 并网发电特性研究测试平台（青海电力公司）。 4. 2018年将进行储能光伏研究。 一、简介（国家级百兆瓦 实证试验基地 ） 斜单轴自动跟踪式 斜单轴支架：根据天文算法结合当地的经纬度得出太阳的方位角，然后反馈到跟踪平面上，结合 GPS时间，计算出太阳和组件的最佳角度，通过集成控制器控制传动电机进行角度调整，从而达到光伏组件与太阳辐射的最佳角度，斜单轴采用中信博 AT.C.H.24.NL型号控制箱以及传动机构采用型号为 HB-DJ818进行驱动支架调整，从而达到光伏组件与太阳辐射的最佳角度，支架跟踪范围为 45，跟踪精度为2。 一、简介（国家级百兆瓦 实证试验基地 ） 平单轴自动跟踪式 平 单轴支架：斜单轴跟踪系统根据天文算法结合当地的经纬度得出太阳的方位角，然后反馈到跟踪平面上，结合 GPS时间，计算出太阳和组件的最佳角度，通过集成控制器控制传动电机进行角度调整，从而达到光伏组件与太阳辐射的最佳角度。 一、简介（国家级百兆瓦 实证试验基地 ） 双轴自动跟踪式 双 轴支架 ： 双轴跟踪系统根据天文算法结合当地经纬度得出太阳的方位角，然后反馈的跟踪平面，结合 GPS时间计算出组件的最佳倾角；通过 PLC控制传动电机进行角度调整，从而达到光伏组件与太阳照射的最佳角度。双轴采用睿基 solartrackerRev1.2追日控制系统，具备夜间自返、抵御自然灾害、故障自检等功能；驱动系统采用型号为 SE-9减速机系统，具备自锁功能；在俯仰转动方向上采用“四连杆”结构，整个网架五点支撑，网架抖动幅度小，俯仰转动 15+90，水平转动范围 120度。 一、简介（国家级百兆瓦 实证试验基地 ） 双轴自动跟踪式 鳞片式双轴：鳞片式双轴跟踪系统基于天文计算法原理工作，通过六轴陀螺系统测量电池板实际姿态构成闭环控制系统，具有反阴影跟踪和集中管理的控制功能。跟踪系统在东西联动平单轴系统的基础上对电池板的南北倾角进行自动调整，构成了平面型的双轴跟踪系统。该系统具有双轴系统的发电量提升率，但与传统双轴系统相比具有抗风能力强和易于清洁维护的。 一、简介（国家级百兆瓦 实证试验基地 ） 四季可调支架：固定可调支架随着季节的变化太阳高度角发生变化，调整支架俯仰角，使太阳光线尽量垂直照射太阳能阵列，调节度数为 6、 30、 41、 58； 一、简介（国家级百兆瓦 实证试验基地 ） 倾角季度调节式 根据季节性制定可调支架调节时间及角度： 两季可调支架： 2月 1至 7月调整为 25 ； 8月至次年 1月调整为 53 每年 2月 10日前、 8月 10日前进行调整。 四季可调支架： 2月至 4月调整为 41 ； 5月至 7月调整为 6 ； 8月至 10月调整为 32 ；11月至次年 1月调整为 58 每年 2月 10日前、 5月 10日前、 8月 10日前、 11月 10日前进行调整。 二、大型光伏电站缺陷分布情况 通过光伏电站缺陷分布情况 光伏电站子阵内汇流箱、电池组件、逆变器是光伏电站的核心设备。汇流箱、电池组件的投入率直接影响到电站的各项生产指标。电站每日发现的缺陷主要在消除汇流箱、电池组件上，以龙羊峡水光互补 850MW光伏电站为例 2016年缺陷统计，全年汇流箱、电池组件缺陷占全站设备缺陷的 90以上 %。主要为汇流箱内保险、保险盒损坏、接线端子松动、组件 MC4插头烧损、电池组件掉落等等。 二、大型光伏电站缺陷分布情况 二、大型光伏电站缺陷分布情况 光伏电站现场自然因素风险主要包括大风、雷击、结冰、大雪和冰雹、沙尘、洪水和动物啃咬破坏等众多方面。因光伏电站选址一般为荒山荒地、荒漠等偏僻无人的区域，故受以上自然因素影响造成的安全事故不易避免。 二、大型光伏电站缺陷分布情况 应对现场自然安全因素采取的措施： 1、加强应对极端天气工作，及时了解电站的气象数据，重点关注大风 天气对光伏电站发电设备的损坏。各站做好防局地暴雨的应对措施，完善应急处置方案，做好突发事件应急管理。 2、做好光伏电站草原火灾预防工作。一是每年秋冬季节对子阵杂草进行收割清理 ；二是子阵内增加防火隔离带；三是及时检查补充逆变器、箱变、汇集站等重点防火设备消防设施；四是对全站区域内施工作业人员加强管理，禁止带入火种、流动吸烟，禁止生明火。 3、加强发电设备管理，预防电气设备着火，引发的火灾。实时和定期维护设备管理工作，进一步细化完善维护项目、内容、周期，有针对性、预防性开展设备维护工作。 4、优化光伏电站设计方案，设备选型，合理选择组件固定方式。 5、沙丘治理，因地制宜、采取措施防风固沙。 6、直流电缆选择铠装电缆，防止动物啃噬。 二、大型光伏电站缺陷分布情况 技术风险造成光伏电站安全隐患主要包括：电站设计缺陷，设备故障，电站系统衰减、设备老化、维护及修理技术失误等方面。技术方案和设备故障是造成电站安全风险极其重要的原因。 二、大型光伏电站缺陷分布情况 技术安全应对措施 1、合理有效的利用技术手段和方法，提高查找设备缺陷的能力和实效，及时消除设备的缺陷。充分运用设备监控系统和生产运行管理系统功能，从发电单元基础源头做起，做到及时发现并处理缺陷。 2、认真分析、研究、查找并解决影响设备安全运行的因素，积极主动采取措施，努力提高发电设备可靠性。加强设备故障统计分析，从个性和共性问题入手，找出设备存在问题的规律，针对汇流箱保险熔断、汇流箱通讯中断、斜单轴支架不跟踪、集中式逆变器防尘、通风等问题，查找根本原因，吸取各厂家的合格元件、布置方式等方面好的设计思路，提出改造方案。为今后的备品采购、新投电站建设提供设计依据。 二、大型光伏电站缺陷分布情况 安装风险由安装造成的光伏电站风险主要是指在光伏电站建设施工阶段，非规范化的施工造成各种电站安全隐患。如电池组件安装过程中不按照规范进行装卸、搬运、安装，敷设接线等造成电池组件隐裂、碎片及电缆接头接地、发热、 MC4插头虚接等。 二、大型光伏电站缺陷分布情况 二、大型光伏电站缺陷分布情况 安装风险应对措施 1、光伏电站施工建设阶段，涉及的作业面较广，施工人员较多，故在施工建设阶段必须严格控制施工质量，规范化施工，并建立完善的工程监管制度和管理体系，以便减少及规避由于人为因素造成的光伏电站的安全隐患。 2、严格控制建设施工质量，规范化及精细化施工。保证光伏电站各环节的严格正确且规范化施工是光伏电站安全运行的关键保障。 三、大型光伏电站班组划分及职责 为了适应大型光伏电站运行维护工作需要，发电部通过几年的运维经验，设置值守组、维护一次班、维护二次班 。 “少人值班、无人值守”的理念，正在建设远程集中控制中心，后期将以“集中维护、远程诊断、实时维护”为主要运维方式。 三、大型光伏电站班组划分及职责 缺陷消除流程 是为了划分、明确值守和维护在缺陷处理工作中的分工职责。 缺 陷 消 除 流 程发 现 汇 流 箱 以 上 的 设 备 缺 陷 填 入缺 陷 登 记 本发 现 汇 流 箱 及 以 下 的 设 备 缺陷 填 入 维 护 消 缺 单值 守 组 负 责 人将 缺 陷 按 专 业 提 交 至 维 护班 负 责 人值 班负 责 人 审 核 并 按 专 业 提 交 至 维护 班 负 责 人验 收 、 是 否 合 格是 否 具 备 消 缺 条 件消 缺 完 成 后 ， 由 工 作 票 负责 人 填 写 检 修 交 代 由 值 守组 负 责 人 进 行 审 核 并 安 排值 守 组 人 员 进 行 现 场 验 收、 确 认维 护 班 人 员 消 缺值 守组 人 员 在 缺 陷登 记 本 上 进 行缺 陷 登 记维 护 组 人 员 对维 护 设 备 台 账进 行 登 记结 束维 护 班 负 责 联 系 厂 家 并上 报 维 护 中 心 负 责 人维 护 中 心组 织 制 定 相 应 的 安 全运 行 措 施具 备 消 缺 条 件 后维 护 班 办 理 工 作 票 并提 交 至 值 守 组 负 责 人值 守 组 按 工 作 票 所 列 措施 进 行 停 电 、 隔 离 、 检查 并 许 可 开 工是否是否四、管理部分经验分享 巡回检查 统一巡回检查记录，把安健环理念融入巡回检查当中。 巡回检查表中将巡回人员巡回时存在的安全风险，进行分析并列举具体位置、地点以及防范措施等，避免人员意外伤害。 巡回检查的要求规定。 设备的巡回检查内容和巡回检查重要点等。 设备的巡回检查周期。 巡回检查时所需准备的工器具。 巡回检查的路线。 带有压力指示的表计的正常范围值对照表。 压板连片对照表。 1、龙羊峡水光互补光伏电站巡回检查记录表 4、 35kV高压开关室、保护室、接地变各设备巡回检查记录薄 四、管理部分经验分享 巡回检查 大型光伏电站子阵设备基数庞大，巡回分巡查、巡视，巡视主要以设备直观表现状况等为主，时间周期较短；巡查主要以设备运行工况、性能为主，周期较长。 例： 1、龙羊峡水光互补光伏电站巡回检查记录表 11、子阵电池组件、支架、跟踪系统、汇流箱、组串式逆变器、辐照仪设备巡查记录薄 2、龙羊峡水光互补光伏电站巡回检查记录表 12、子阵电池组件、支架、跟踪系统、汇流箱、组串式逆变器、辐照仪设备巡视记录薄 四、管理部分经验分享 巡回检查表目录 水光互补光伏电站巡回记录薄 序号 目录 1 330kVGIS室及线路出线间隔设备巡回检查记录薄 2 330kV继电保护室、蓄电池室设备巡回检查记录薄 3 330kV主变压器巡回检查记录薄 4 35kV高压开关室、保护室、接地变各设备巡回检查记录薄 5 35kVSVG本体及保护室设备巡回检查记录薄 6 35kV集电线路、 10kV厂用电架空线路巡回检查记录薄 7 35kV汇集站及集电线路下户杆塔设备巡回检查记录薄 8 厂用电 35kV、 10kV、 400V设备巡回检查记录薄 9 中控室、计算机室、通讯室设备巡回检查记录薄 10 子阵逆变器室、箱变设备巡回检查记录薄 11 子阵电池组件、支架、跟踪系统、汇流箱、组串式逆变器、数据采集柜设备巡查记录薄 12 子阵电池组件、支架、跟踪系统、汇流箱、组串式逆变器、辐照仪设备巡视记录薄 13 水泵房巡回检查记录薄 14 展厅巡回检查记录薄 四、管理部分经验分享 巡回检查表目录 试验基地光伏电站巡回记录薄 序号 目录 1 35kV集电线路、 10kV厂用电架空线路巡回检查记录薄 2 35kV汇集站及集电线路下户杆塔设备巡回检查记录薄 3 子阵逆变器室、箱变设备巡回检查记录薄 4 子阵电池组件、支架、跟踪系统、汇流箱、组串式逆变器、数据采集柜设备巡查记录薄 5 子阵电池组件、支架、跟踪系统、汇流箱、组串式逆变器、辐照仪设备巡视记录薄 四、管理部分经验分享 巡回检查 为了提高巡回检查指标和效果，制定了设备状态提示卡 。 2、设备状态灯指示 .xlsx 四、管理部分经验分享 设备典型工作处理 光伏电站典型维护工作例如有：逆变器模块更换、汇流箱直流断路器更换、汇流箱正负极保险更换、电池组件更换、高压电缆头制作、二次测控、保护装置插件更换等等诸多工作。为了防止发生人身、设备事故，以及规范、指导员工作业，养成良好习惯，不违章作业、不违章指挥等等，避免安全措施做不齐全，工器具、材料准备不充分，作业步骤错误等。编写了典型工作作业指导书： 3、典型工作指导手册（交流会专用） 直流汇流箱典型工作指导手册 .pdf 维护人员现场工作时通过指导卡步骤，逐项对照完成。 四、管理部分经验分享 设备典型工作指导卡 一 、 工 作 准 备 阶 段页 1直 流 汇 流 箱 更 换 汇 流 箱 内 直 流 断 路 器 （ 一 ）办 理 工 作 表班 长 指 派 的 工 作 负 责 人 按 照 下达 的 工 作 任 务 ， 工 作 负 责 人 办理 电 气 一 种 工 作 票工 作 所 需 工 器 具 准 备 数 字 万 用 表 钳 形 电 流 表 内 六 角 扳 手 开 口 活 动 扳 手 十 字 螺 丝 刀 保 险 钳 电 动 压 线 钳 （ 视 故 障 情 况 选 备 ） 电 工 刀 一 字 螺 丝 刀 老 虎 钳 尖 嘴 钳 斜 口 钳 皮 老 虎 毛 刷 测 温 枪工 作 所 需 材 料 准 备必 备 材 料 直 流 断 路 器 砂 纸 红 色 、 黑 色 绝 缘 P V C 胶 带选 备 材 料 铜 线 鼻 子 1 5 A 保 险 保 险 盒工 作 所 需 安 全 用 具 安 全 帽 1 0 0 0 V 绝 缘 手 套 护 目 镜 二 、 工 作 要 求开 展 本 工 作 设 备 所 需 状 态直 流 汇 流 箱 内 断 路 器 处 于 冷 备用 状 态 。即 该 汇 流 箱 对 应 的 直 流 配 电 柜内 的 断 路 器 处 于 断 开 状 态 ， 本汇 流 箱 内 各 支 路 正 负 极 保 险 取下 。更 换 断 路 器 工 艺 标 准 安 装 的 断 路 器 在 汇 流 箱 内 必 须 横 平 竖 直 ； 安 装 的 断 路 器 必 须 各 部 位 螺 栓 旋 紧 不 得 松 动摇 晃 ； 正 负 极 导 线 必 须 平 直 平 行 且 之 间 距 离 不 得 小于 3 c m ； 正 负 极 导 线 除 螺 栓 连 接 处 外 其 余 部 分 必 须 绝缘 处 理 。工 作 当 中 的 安 全 风 险 及 注 意 事 项风 险 触 电 锐 器 割 伤碰 撞 伤 害紫 外 线 灼 伤植 物 刺 伤蚊 虫 咬 伤三 、 安 全 措 施 布 置 或 核 对断 开 直 流 汇 流 箱 内 断 路 器 。断 开 该 直 流 汇 流 箱 对 应 的 逆 变 器 室 直 流 配 电 柜 内 断 路 器 。测 量 该 直 流 汇 流 箱 对 应 的 逆 变 器 室 直 流 配 电 柜 内 断 路 器 下 侧 （ 电 源 进 线 ） 无 电 压 。取 下 该 直 流 汇 流 箱 内 各 支 路 正 极 保 险 （ 或 打 开 正 极 保 险 盒 ） 。取 下 该 直 流 汇 流 箱 内 各 支 路 负 极 保 险 （ 或 打 开 负 极 保 险 盒 ） 。断 开 该 直 流 汇 流 箱 各 支 路 对 应 电 池 组 串 正 负 极 M C 4 插 头 。测 量 该 直 流 汇 流 箱 内 断 路 器 上 侧 （ 出 线 侧 ） 确 无 电 压 。测 量 该 直 流 汇 流 箱 内 断 路 器 上 侧 （ 进 线 侧 ） 确 无 电 压 。测 量 该 直 流 汇 流 箱 内 各 支 路 保 险 下 侧 （ 电 源 进 线 侧 ） 确 无 电 压 。戴 1 0 0 0 V 绝 缘 手 套戴 1 0 0 0 V 绝 缘 手 套使 用 万 用 表 直 流 1 0 0 0 V 档戴 护 目 镜 、 使 用 保 险 钳戴 护 目 镜 、 使 用 保 险 钳戴 1 0 0 0 V 绝 缘 手 套 、 戴 护 目 镜使 用 万 用 表 直 流 1 0 0 0 V 档使 用 万 用 表 直 流 1 0 0 0 V 档使 用 万 用 表 直 流 1 0 0 0 V 档四 、 工 作 流 程使 用 工 具 将 该 断 路 器 上 下 两 侧 电 缆 、 母 排 断 开 接 引 。使 用 工 具 将 该 断 路 器 固 定 在 汇 流 箱 体 上 的 螺 栓 拧 下 。使 用 砂 纸 将 汇 流 箱 正 负 母 排 与 断 路 器 连 接 处 的 接 触 面 位 置 进 行 氧 化层 打 磨 。检 查 电 源 出 线 侧 正 负 极 电 缆 线 鼻 子 是 否 完 好 。若 发 现 线 鼻 子 有 损 伤 。 使 用 工 具 将 该 线 鼻 子 剪 除 。使 用 工 具 剥 除 线 缆 绝 缘 层 。使 用 电 动 压 线 钳 将 线 缆 压 入 线 鼻 子 内 。将 线 缆 除 线 鼻 子 连 接 处 外 使 用 绝 缘 胶 带 进 行 绝 缘 处 理 。将 新 断 路 器 固 定 在 汇 流 箱 原 断 路 器 位 置 。将 汇 流 箱 母 排 正 负 极 母 排 连 接 到 断 路 器 进 线 侧 。将 汇 流 箱 电 源 出 线 线 缆 连 接 至 断 路 器 电 源 出 线 侧 。断 路 器 更 换 完 毕 。将 拧 下 的 螺 栓 、 垫 片 、 弹 垫 归 集 在 一 起 避 免 丢 失 。将 拧 下 的 螺 栓 、 螺 杆 归 集 在 一 起 避 免 丢 失 。将 接 触 面 均 匀 打 磨 。检 查 是 否 有 裂 纹 、 烧 损 、 松 动 、 断 裂 等 现 象 。剪 口 要 平 整 ， 线 芯 无 损 伤 。绝 缘 层 剥 除 长 度 不 得 超 过 线 鼻 子 内 深 0 . 5 c m ， 且 不 得 损 伤 线 芯 。选 用 合 适 的 压 接 模 具 根 据 线 鼻 子 长 度 压 2 或 3 道 。正 极 使 用 红 色 胶 带 、 负 极 使 用 黑 色 胶 带 。 缠 绕 2 至 3 层 。注 意 断 路 器 位 置 方 向 与 原 断 路 器 一 致 。 固 定 牢 固 ， 不 得 松 动 摇 晃 。注 意 正 负 极 位 置 并 连 接 牢 固 。注 意 连 接 时 正 负 极 位 置 与 母 排 正 负 极 位 置 对 应 ， 不 得 交 叉 连 接 。进 行 全 面 检 查 。更 换 直 流 汇 流 箱 内 断 路 器 步 骤 更 换 断 路 器 各 步 骤 注 意 事 项 及 要 求序 号布 置 安 全 措 施 步 骤序 号各 步 骤 注 意 事 项防 范 措 施 施戴 1 0 0 0 k V 绝 缘 手 套 工 作 时 戴 防 护 工 作 手 套正 确 佩 戴 安 全 帽穿 长 袖 工 作 服 ， 涂 抹 防 晒 霜穿 长 袖 工 作 服 、 工 作 鞋 ， 并 不 得 将 衣 袖 、裤 腿 卷 起穿 长 袖 工 作 服 、 工 作 鞋 ， 并 不 得 将 衣 袖 、 裤腿 卷 起 序 号承 接 背 面 内 容页 1直 流 汇 流 箱 更 换 汇 流 箱 内 直 流 断 路 器 （ 二 ）五 、 全 面 检 查分 、 合 两 次 断 路 器 。合 上 新 更 换 的 断 路 器 ， 使 用 万 用 表 测 量 断 路 器 上 、 下 侧正 负 极 之 间 是 否 有 短 路 。测 量 断 路 器 上 、 下 侧 正 极 对 正 极 、 负 极 对 负 极 之 间 是 否 断 路 。检 查 各 电 池 组 串 支 路 进 线 正 负 极 之 间 是 否 短 路 。检 查 各 电 池 组 串 支 路 进 线 正 负 极 是 否 断 路 。按 下 断 路 器 脱 扣 按 钮 ， 检 查 断 路 器 脱 扣 正 常 。脱 扣 后 检 查 断 路 器 能 否 顺 利 复 归 至 断 开 状 态 。检 查 汇 流 箱 内 各 部 件 螺 栓 、 插 件 是 否 紧 固 。检 查 各 正 负 极 保 险 是 否 完 好 。检 查 各 正 负 极 保 险 盒 是 否 完 好 。将 汇 流 箱 内 容 进 行 清 洁 除 尘 。分 合 断 路 器 时 无 阻 塞 ， 分 合 正 常 。使 用 万 用 表 嗡 鸣 通 断 档 ， 正 常 为 不 导 通 。 （ 有 短 路 使 用 汇 流 箱 故 障 排 查指 导 卡 排 除 故 障 ）使 用 万 用 表 嗡 鸣 通 断 档 ， 正 常 为 导 通 。使 用 万 用 表 嗡 鸣 通 断 档 在 正 负 极 之 间 测 量 ， 正 常 为 不 导 通 。使 用 万 用 表 嗡 鸣 通 断 档 对 正 负 极 分 别 对 地 测 量 ， 正 常 为 不 导 通 。按 钮 无 阻 塞 ， 脱 扣 灵 敏 。复 归 时 无 阻 塞 ， 按 钮 复 归 原 状 态 。使 用 工 具 将 各 部 件 螺 栓 进 行 紧 固 ， 重 点 紧 固 支 路 进 线 。使 用 万 用 表 通 断 档 检 查 所 有 保 险 ， 对 损 坏 的 进 行 更 换 。对 有 发 黄 和 明 显 烧 灼 痕 迹 的 保 险 盒 进 行 更 换 。使 用 皮 老 虎 、 毛 刷 对 各 部 件 进 行 清 洁 除 尘 。六 、 恢 复 安 全 措 施 及 送 电 检 查插 上 汇 流 箱 内 各 支 路 对 应 电 池 组 串 总 M C 4 插 头 。支 路 保 险 座 内 插 入 保 险 或 合 上 保 险 盒 。测 量 汇 流 箱 内 正 负 极 母 线 电 压 正 常 。合 上 汇 流 箱 内 总 出 线 断 路 器 。合 上 该 汇 流 箱 对 应 逆 变 器 室 直 流 配 电 柜 内 断 路 器 。使 用 钳 形 电 流 表 测 量 汇 流 箱 内 各 支 路 电 流 是 否 平 衡 。使 用 钳 形 电 流 表 测 量 汇 流 箱 总 出 线 电 流 是 否 正 常 。使 用 测 温 枪 测 量 汇 流 箱 内 各 连 接 点 温 度 是 否 正 常 。监 控 系 统 查 看 该 汇 流 箱 各 电 气 量 数 值 均 正 常 。检 查 恢 复 完 毕 。戴 1 0 0 0 V 绝 缘 手 套 、 护 目 镜 ， 注 意 将 M C 4 插 头 插 到 位 置 ， 两 侧 卡 扣 均 卡 入 。使 用 保 险 钳 、 戴 1 0 0 0 绝 缘 手 套 和 护 目 镜 。使 用 万 用 表 直 流 1 0 0 0 V 档 位 测 量 为 开 路 电 压 。 约 7 0 0 V 左 右 。戴 1 0 0 0 V 绝 缘 手 套 、 护 目 镜 。戴 1 0 0 0 V 绝 缘 手 套 、 护 目 镜 。使 用 钳 形 电 流 表 直 流 2 0 A 档 位 测 量 。 各 支 路 电 流 偏 差 应 小 于 2 %使 用 钳 形 电 流 表 直 流 3 0 0 A 档 位 测 量 。 总 电 流 为 各 支 路 电 流 之 和 。等 汇 流 箱 运 行 5 分 钟 后 ， 测 量 各 连 接 点 温 度 是 否 有 异 常 升 高 。在 监 控 查 看 总 电 压 、 功 率 、 电 流 及 各 支 路 电 流 、 功 率 均 正 常 且 平 衡 。工 作 结 束 ， 对 新 更 换 设 备 在 大 负 荷 是 进 行 巡 回 观 察 。恢 复 安 全 措 施 步 骤 注 意 事 项 及 要 求序 号全 面 检 查 内 容序 号各 步 骤 注 意 事 项七 、 工 作 结 束完 结 工 作 票工 作 负 责 人 完 毕 工 作 票终 结 。 并 填 写 检 修 交 代 。告 知 值 守 人 员 设 备 目 前状 况 、 注 意 事 项 、 本 次工 作 发 现 的 问 题 及 实 验项 目 、 实 验 数 据 等 。清 点 、 归 还 工 器 具清 点 个 人 工 器 具 。清 点 、 清 洁 并 归 还 借 用 的公 用 工 器 具 。材 料 归 集归 还 入 库 未 使 用 完 毕的 材 料 。归 还 入 库 被 更 换 的 设 备 、部 件 。清 点 、 归 还 安 全 用 具清 点 、 清 洁 并 归 还 借用 的 公 用 安 全 用 具 。更 新 设 备 台 账由 工 作 负 责 人 更新 、 完 善 该 设 备台 账 。 填 写 台 账内 要 求 的 内 容 。其 他本 指 导 卡 未 经 安 全 生 产 室 同 意 不 得 外 传 及 转 载 ！本 指 导 卡 编 写 人 ： 马 成 邦本 指 导 卡 审 核 人 ： 杨 磊如 有 错 误 或 与 现 场 不 相 符 时 ， 依 现 场 实 际 为 准 。联 系 电 话 ： 1 3 7 0 9 7 4 4 7 7 2海 南 新 能 源 发 电 部任 何 风 险 都 可 以 控 制任 何 违 章 都 可 以 预 防任 何 事 故 都 可 以 避 免四、管理部分经验分享 设备典型工作指导手册目录 序号 类别 名称 1 逆变器低功率排查指导手册 2 电池组件清洗指导手册 3 光伏电站杂草处理指导手册 4 电池组件典型工作指导手册 更换电池组件 MC4插头工作指导手册 5 更换电池组件工作指导手册 6 更换电池组件接线盒工作指导手册 7 跟踪系统典型工作指导手册 跟踪系统更换电机 、 减速装置工作指导手册 8 跟踪系统更换回转轴承工作指导手册 9 交流汇流箱典型工作指导手册 交流汇流箱更换断路器工作指导手册 10 交流汇流箱更换工作指导手册 11 直流汇流箱典型工作指导手册 直流汇流箱更换采集板 、 电源板工作指导手册 12 直流汇流箱更换断路器工作指导手册 13 更换直流汇流箱工作指导手册 14 直流汇流箱更换支路保险工作指导手册 15 直流配电柜典型工作指导手册 直流配电柜更换母排工作指导手册 16 直流配电柜更换直流断路器工作指导手册 17 数据采集柜典型工作指导手册 集中式子阵数据采集柜更换交换机 18 更换组串式逆变器数据采集柜交换机工作指导手册 19 更换组串式逆变器数据采集柜通讯管理机工作指导手册 20 组串式逆变器典型工作指导手册 更换组串式逆变器工作指导手册 21 更换组串式逆变器进线 MC4插头工作指导手册 22 使用蓝牙模块查看调取组串式逆变器数据 、 信息等工作指导手册 四、管理部分经验分享 设备典型工作指导手册目录 4、目录 海南新能源发电部光伏电站典型作业指导手册（汇编） .docx 4、目录 海南新能源发电部通用管理指导手册（汇编） .docx 四、管理部分经验分享 光伏电站子阵设备故障排查 为了指导维护人员对光伏发电设备故障排查，减少功率损失，及时排除故障，制定了逆变器低功率排查指导手册。其中包括逆变器本体排查、直流配电柜故障排查、汇流箱故障排查、电池组串及跟踪系统故障排查。 5、逆变器低功率排查工作指导手册 .pdf 三、管理部分经验分享 光伏电站子阵设备故障排查举例：只列举逆变器排查指导卡 页 1逆 变 器 低 功 率 排 查 指 导 卡 ： （ 一 ） 逆 变 器 排 查 流 程逆 变 器 人 机 界 面 查 看 当 前 发 电 电 气 量 参 数功 率 、 电 流 、 电 压 、 温 度 、 各 模 块 状 态 （ 并 网 、 离 线 、 待 机 ）功 率 偏 低与 相 邻 逆 变 器 功 率 进 行 对 比 功 率 偏 小 1 % 以 上 的 （ 一 条 组 串 约 5 k w占 逆 变 器 总 容 量 约 1 % ）查 看 逆 变 器 人 机 界 面 ， 功 率 偏 小 达 到 8 0 % 以 上 的 且 逆 变 器I G B T 温 度 超 过 规 定 值 （ 8 0 ） 是 导 致 逆 变 器 降 负 荷 保 护 运 行温 度 过 高 降 负 荷 运 行查 看 逆 变 器 散 热 风 扇 是 否 运 行 良 好散 热 运 行 正 常打 开 逆 变 器室 前 后 门窗 、 室 内 排风 扇 进 行 通风 降 温紧 急 降 温措 施散 热 系 统 未 运 行请 按 卡 二 “ 逆 变 器一 般 故 障 处 理 方 法- 元 件 过 温 ” 排 查处 理紧 急 降 温措 施查 看 功 率 偏 小 3 0 % 以 下 的逆 变 器 低 功 率 排 查查 看 逆 变 器 是 否 运 行运 行 中请 按 卡 二 “ 逆 变 器一 般 故 障 处 理 方法 ” 排 查 处 理停 机 未 运 行查 看 功 率 偏 小 3 0 % 以 上 的 ，且 未 降 负 荷 保 护 运 行查 看 逆 变 器 直 流 侧 断 路 器 是 否 脱 扣有 脱 扣无 脱 扣 检 查 直 流 配 电 柜 设 备请 按 卡 三 ： “ 直 流配 电 柜 排 查 流 程 ”进 行 排 查测 量 断 路 器 进 线 处（ 直 流 配 电 柜 输 入侧 ） 是 否 有 电 压有 电 压无 电 压测 量 该 断 路 器 正面 、 侧 面 进 行 测 温测 温 超 过 4 0 时 对 该 断 路 器 进 行 通 风 降温 。 温 度 低 于 4 0 时 合 上 该 断 路 器合 该 断 路 器 时 按 照 逆 变器 投 退 操 作 要 求 操 作断 路 器 合 上 后 运行 正 常断 路 器 无 法 合 上 或 合上 后 立 刻 脱 扣更 换 此 断 路 器断 路 器 热 脱 口 防 范 措 施 ： 主 要 已通 风 降 温 ， 清 扫 积 尘电 压 减 少 一 半检 查 断 路 器 至 直 流 配 电 柜 线 缆线 缆 正 常线 缆 接 地 ， 进 行 绝 缘 处 理 或 更换模 块 故 障 退 出 运行 、 或 闭 锁根 据 逆 变 器 人 机 界面 提 示 故 障 代 码 ，进 行 解 锁 或 更 换 模块更 换 模 块 按 ： 逆 变器 模 块 更 换 指 导 手册 进 行 更 换所 需 工 器 具 万 用 表 钳 形 电 流 表 内 六 角 扳 手 测 温 枪 套 筒 扳 手 1 0 0 0 V 绝 缘 手 套 凤 凰 螺 丝 刀 尖 嘴 钳 活 动 扳 手防 范 措 施 检 查 时 人 员 戴 1 0 0 0 V 绝 缘 手 套 对 金 属 工 器 具 外 露 部 分 绝 缘 处 理 选 好 万 用 表 、 钳 形 电 流 表 量 程 测 量 通 断 、 电 阻 时 确 认 设 备 无
