苏州协鑫新能源运营科技有限公司 陈晓东 光伏电站技术改造探讨.pdf

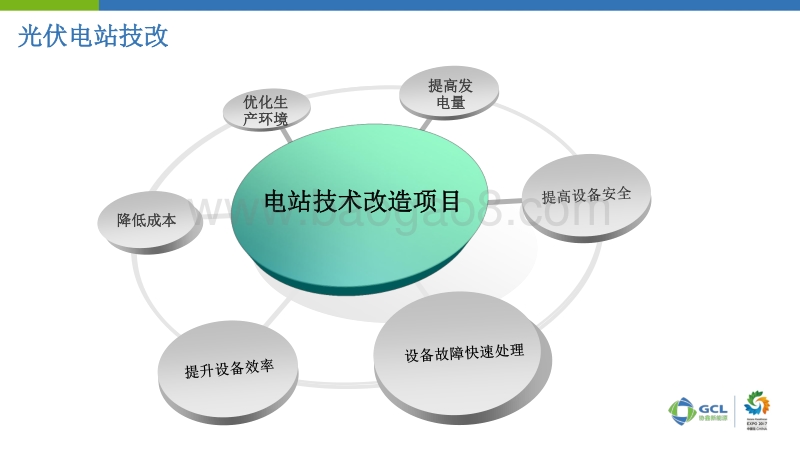

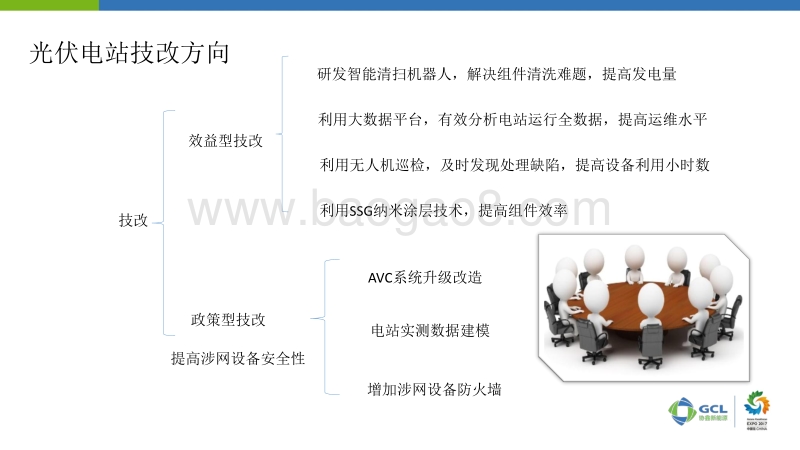

光伏电站技术改造探讨 苏州协鑫新能源运营科技有限公司 陈晓东 光伏电站技改方向 技改 效益型技改 政策型技改 研发智能清扫机器人，解决组件清洗难题，提高发电量 利用大数据平台，有效分析电站运行全数据，提高运维水平 利用无人机巡检，及时发现处理缺陷，提高设备利用小时数 利用 SSG纳米涂层技术，提高组件效率 提高涉网设备安全性 AVC系统升级改造 电站实测数据建模 增加涉网设备防火墙 光 伏电站技改 优化生产环境 提高发电量 降低成本 电站 技术改造项目 4、电站涉网设备改造 1、 SSG纳米涂层 改造 四项重点技改 光 伏电站技改 3、智能清扫机器人装置 改造 2、 PID效应抑制装置 改造 SSG纳米涂层改造 SSG 材料是一种功能性水基溶液，主要组分为无机氧化物和二氧化钛。在玻璃表面喷涂 SSG，可不经过热处理快速形成无机纳米结构的膜层。该膜层不但能增加玻璃的透光率，提高组件的发电效率，还能使光伏组件玻璃表面拥有超亲水能力和自清洁能力，消除灰尘和有机污渍对组件的影响，将有助于提升光伏组件的发电量。此外，由于 SSG 材料中的二氧化钛纳米粒子可以充分吸收利用紫外线进行催化反应，从而降低光伏组件紫外线吸收量，延缓组件背板 EVA 的老化 ,延长组件使用寿命。 SSG纳米涂层改造 采用 SSG自清洁膜层对汝州协鑫 100MW、徐州协鑫 20MW等项目进行全面技改，用以减轻当地灰尘和工业污染对电站发电量的影响，提升电站收益，统计实际增发电量在 3%以上。 SSG纳米涂层改造 组件长期在高电压作用下使得玻璃、封装材料之间存在漏电流，大量电荷聚集在电池片表面，使得电池片表面的钝化效果恶化，这就是组件 PID效应（ Potential Induced Degradation）， PID效应抑制装置是利用夜间逆变器解网后给组件施加反向电压，推走聚集在电池片表面的大量电荷，抑制组件衰减。 PID效应抑制装置改造 VSR2-PID装置 PID输出装置内部结构图 PID效应抑制装置改造 智能清洗机器人改造 目前采用传统的人工清扫组件方法，耗时长，使用人工较多，效率较低，无法保证组件能够及时清洗干净。组件上的积灰，遮挡了光照，严重影响了发电效率；造成组件发热量不能及时散发，同时由于遮挡不均匀，形成 “ 热斑 ” 效应，造成局部过热，严重时，同一块电池板温差达 40 以上，加速电池老化，易造成烧毁组件的事故。 安装清扫机器人后，可消除人为因素，时间自由设定，随时自动清扫，彻底解决灰尘对发电的影响， 使用 清扫机器人 后能够在正常清洗的情况下增加该电站的发电量5%-10%。 智能清洗装置 智能清洗机器人改造 参数 第一次测试（ 3天未清洁） 第二次测试（ 10天未清洁） 清洁前 清洁后 清洁前 清洁后 VOC(开路电压） 37.02 36.92 36 36.3 VMPP（组件峰值电压） 30.29 29.82 29.9 30 IMPP（组件峰值电流） 7.08 7.34 4.6 4.86 ISC（短路电流） 7.72 7.96 4.87 5.16 PMAX（组件峰值功率） 214.4 218.9 138 146 FF（ 填充因子 ) 0.75 0.74 0.78 0.78 IRR(辐照度） 906 906 614 615 TC（ 温度） 14.1 19.5 21.2 21.2 自动清扫机器人改造前后数据对比 电站涉网设备改造 政策性、安全性技改 1、 满足调度自动化冗余性要求。 2、提高调度数据网可靠性与网络设备安全防护性能。 3、 满足国家发改委 【 2014】 14号令 电力监控系统 安全防护规定 要求。 4、满足 电力监控系统安全防护总体方案 要求。 项目改造内容 1.新增第二套调度数据网设备，满足自动化通道冗余性要求。 2.将非实时业务防火墙更换为纵向加密装置； 3.对交换机配置登录权限和管理地址； 4.调度数据网柜新接入冗余电源，将机柜内插板更换为 PDU； 5.关闭路由器、交换机未使用的端口。 技改内容 电站涉网设备改造 随着国内光伏装机容量不断增加，光伏发电在整个电力系统中的角色已经从“无足轻重”变化为“举足轻重”，电力系统对光伏电站并网要求逐年提升，上网电价亦逐年下调。在如此残酷的外部环境下，如何挖掘内部潜能，降低运维成本的同时提升电站运行水平是我们每个光伏人都需要研究的。 检测服务 电站运维 大数据服务 为电站提供设备质量检测服务，通过现场、实验室检测，发现潜在问题，并针对性解决问题，汇总检测数据，为公司投资决策、电站设计提供科学依据 利用协鑫运营经验优势、规模优势，实现 集中监控、区域维护、无人值班、少人值守，智能化、专业化运维，提升发电量、降低电站运维成本。 实现远程集控，故障诊断，运营管理，绩效考核，生产报表，设备性能分析，电站评估，大屏展示等功能，精细化、专业化运营，让业主实时掌握电站信息。 协鑫智维 -以系统安全为基础，通过基于状态的运维、预防性的运维和故障检修等手段，附以咨询、检测、评估、金融等增值服务，科学合理的对代运维电站进行管理，以保障整个电站系统的安全、稳定、高效运行。 菜单式服务 针对不同服务对象 、电站类型 ，分别制定相应的服务“ 推荐套餐 ” ，也可根据业主服务需求勾选“个性化菜单”。明确服务流程 、 人员标准 、 装备标准 、工作 要求 ，方便业主，实现专业化代运营服务。 鑫咨询服务 鑫运维服务 鑫资产服务 协 鑫新能源 2017年执行技术改造项目 56项，技术攻关 8项。 我们利用创新 的区域运营中心模式，专业化、精细化、标准化的管理能力 ，为客户 提供“降低度电成本、提升发电收益”的核心价值 服务！
