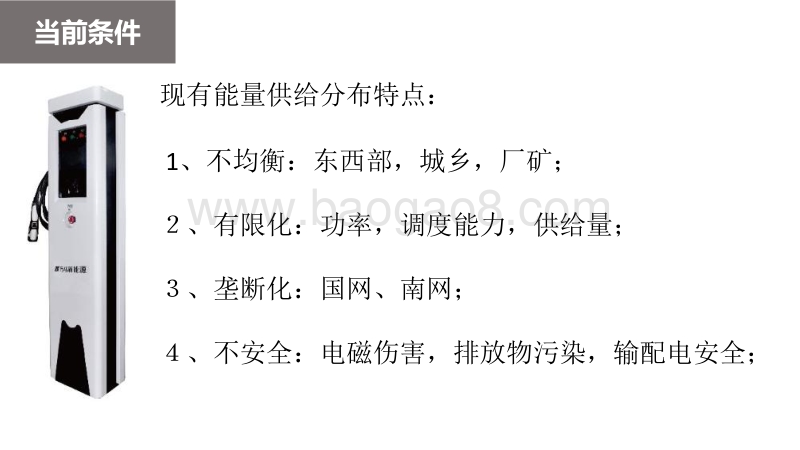

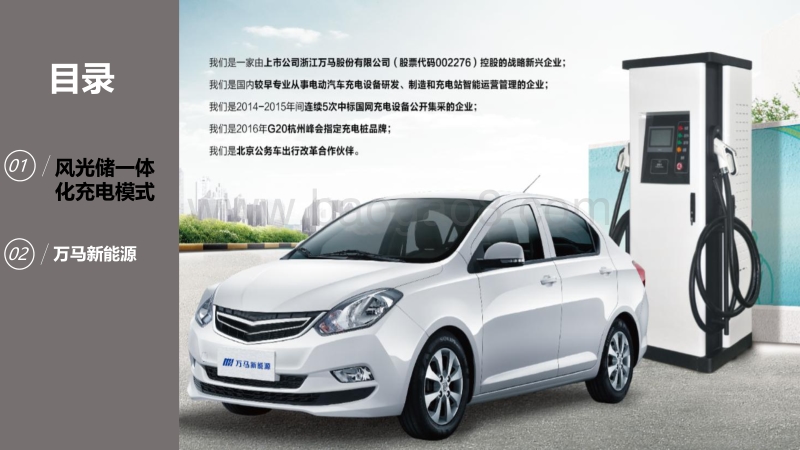

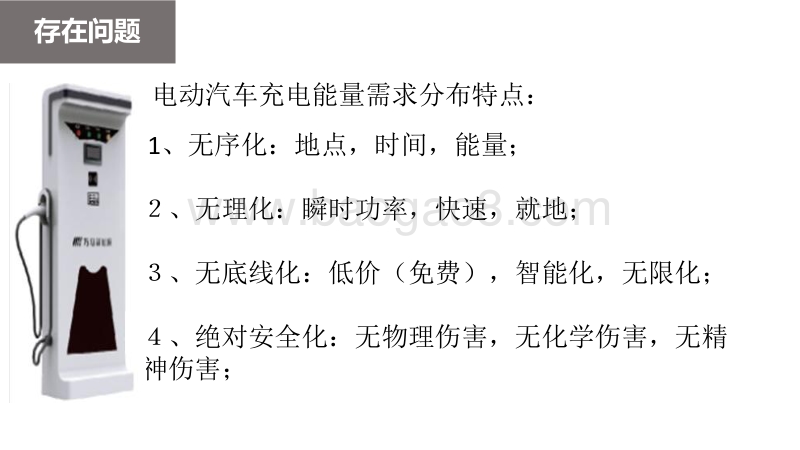

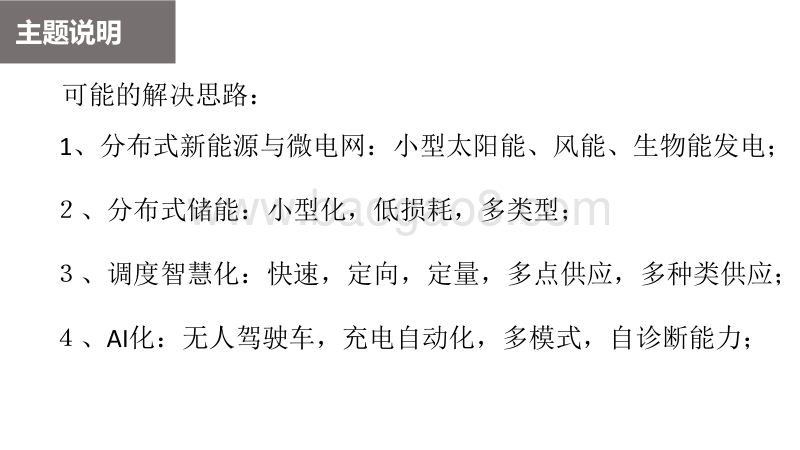

浙江万马新能源风光储一体化充电解决方案目录01 风光储一体化充电模式02 万马新能源存在问题 1、无序化：地点，时间，能量；、无理化：瞬时功率，快速，就地；、无底线化：低价（免费），智能化，无限化；、绝对安全化：无物理伤害，无化学伤害，无精神伤害；电动汽车充电能量需求分布特点：当前条件 1、不均衡：东西部，城乡，厂矿；、有限化：功率，调度能力，供给量；、垄断化：国网、南网；、不安全：电磁伤害，排放物污染，输配电安全；现有能量供给分布特点：主题说明 1、分布式新能源与微电网：小型太阳能、风能、生物能发电；、分布式储能：小型化，低损耗，多类型；、调度智慧化：快速，定向，定量，多点供应，多种类供应；、AI化：无人驾驶车，充电自动化，多模式，自诊断能力；可能的解决思路：新能源发电(一)总装机容量5 万千瓦及以下的小水电站；(二)以各个电压等级接入配电网的风能、太阳能、生物质能、海洋能、地热能等新能源发电； (三)除煤炭直接燃烧以外的各种废弃物发电，多种能源互补发电，余热余压余气发电、煤矿瓦斯发电等资源综合利用发电； (四)总装机容量5 万千瓦及以下的煤层气发电 (五)综合能源利用效率高于7 0 % 且电力就地消纳的天然气热电冷联供等。 就地取能,因地制宜微电网技术 (一)小水电发供用一体化技术； (二)与建筑物结合的用户侧光伏发电技术；(三)分散布局建设的并网型风电、太阳能发电技术； (四)小型风光储等多能互补发电技术； (五)工业余热余压余气发电及多联供技术； (六)以农林剩余物、畜禽养殖废弃物、有机废水和生活垃圾等为原料的气化、直燃和沼气发电及多联供技术； (七)地热能、海洋能发电及多联供技术； (八)天然气多联供技术、煤层气(煤矿瓦斯)发电技术； (九)其他分布式发电技术。 大力发展小型微电网地热发电原理储能利用1、机械类储能的应用形式只要有抽水蓄能、压缩空气储能和飞轮储能2、电气类储能主要为超级电容储能和超导储能3、电化学储能主要为各种电池储能(锂离子电池、铅酸电池、镍氢电池、液流电池、钠硫电池、金属空气电池等）4、化学类储能主要有合成天燃气、电解水等5、热储能主要储热、储冷、相变材料和热化学材料储能等机械类储能、电气类储能、电化学类储能、热储能和化学类储能分布式储能网小型微型储能充电站V2 G V2 V？大型储能复合型超级电容锂离子电池复合型电池城市智慧能量调度系统城市电力总供给量应大于消耗量1 1 0 %1 2 0 %V2 H电动汽车无桩充电与智慧充电无人驾驶交通轨迹规划双向充放电直充与换电（车）相结合自诊断能力刷脸调度/支付租车/共享为主大数据源大数据源大数据源大数据源万 马 新能 源电动汽车智慧能量调度局域网电池的梯次利用快速充电连接器超级电容充电/储能系统PACK+BMS、电机控制、CMS无线双向充电双向充电拓扑旧电池储能风光储一体化充电框架图市电储能太阳能风能交流/直流充电桩风光储能源控制器升压/逆变接触器显示屏服务器后台4 G/以太网RS2 3 2CAND/OCANRS4 8 5RS4 8 5万马风光储一体化充电框架图市电储能太阳能风能DC/DC直流充电机风光储充电控制器AC/DC服务器后台4 G带MPPT太阳能控制器风能变流器或控制器DC/DC直流充电机DC/DC直流充电机交流充电机交流充电机交流充电机DC/AC8 0 0 V直流母线太阳能充电机控制开关APP充电站A4 G 3 8 0 V交流母线万马风光储微电网能量调度框架图市电市电太阳能风能DC/DC直流充电机微电网能量调度控制中心储能系统DC/DC直流充电机交流充电机交流充电机8 0 0 V直流母线DC/DC直流充电机交流充电机DC/DC直流充电机储能系统太阳能交流充电机交流母线站点监控站点监控站点监控站点监控交流充电机直流充电机交流充电机交流充电机直流充电机3 G/4 G无线通信网络充电站1充电站2充电站3充电站n分布式充电桩分布式充电桩分布式充电站V2 GV2 B？城市分布式储能网小型微型储能充电站V2 GV2 V？大型储能复合型超级电容锂离子电池复合型电池城市智慧能量调度系统城市电力总供给量应大于消耗量1 1 0 %1 2 0 %V2 H城际分布式储能网泰国巴基斯坦蒙古朝鲜全国公路网全国输配电网络城际智慧能量调度系统国际智慧能量调度系统1、需求沿公路网展开。2、供给沿电力输送网展开。3、新能源所占比重越来越大，最终达到全覆盖。4、储能是重要支撑手段。5、智慧调度是核心：快速，定向，定量，多点供应，多种类供应，总量平衡大数据源商业机遇？目录01 充电模式02 万马新能源关于我们 万马新能源产业集团是万马股份“一体两翼”战略的核心组成。 新材料新能源 电缆新智造万马高分子中国最大的电缆料生产企业市场占有率超25%万马奔腾新能源产业是万马股份（002276）一体两翼战略的重要组成部分，涉足领域包括电动汽车、插电式混合动力汽车充电设备的研发、制造与生产，充电站（桩）在线服务解决方案的提供和智能化充电服务网络平台的建立等。万马总部设在杭州已在全国设立10余 家子公司或合资公司。充电设备供应商智能充电桩领军品牌G20杭州峰会指定充电桩品牌国家级高新技术企业交通运输能源供应商充电站投资-建站-运维北京公务车出行改革合作伙伴充电网络运营商国内领先充电网络运营商真正实现人桩无缝交互浙江省科技型企业关于我们 万马新能源浙江万马新能源有限公司万马新能源投资万马联合新能源投资有限公司爱充网浙江爱充网络科技有限公司 打造一流充电设备供应商打造最具价值的充电投资管理机构打造中国最大的充电网络运营商30KW80KW直 流 充 电 机智能优势1. 一机双枪，均充/轮充2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能模式、语音、蓝牙等功能，可远程式升级4. 模块支持热插拔，灵活组合，维护方便产品情况 直流设备90KW160KW直 流 充 电 机智能优势1. 一机双枪、一机四枪、均充/轮充/定时充/自动功率分配2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能模式、语音、蓝牙等功能，可远程式升级4. 模块支持热插拔，灵活组合，维护方便5. 可白天采用快充，晚上采用慢充模式180KW360KW直 流 充 电 机智能优势1. 一机双枪、一机四枪、均充/轮充/定时充/自动功率分配2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能模式、语音、蓝牙等功能，可远程式升级4. 模块支持热插拔，灵活组合，维护方便5. 可白天采用快充，晚上采用慢充模式6. 快速充电，可四枪同时大功率充电，十分钟内充满320KW800KW直 流 充 电 机智能优势1. 一机双枪、一机四枪、均充/轮充/定时充/自动功率分配2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能、语音、蓝牙等功能，可远程式升级4. 模块支持热插拔，灵活组合，维护方便5. 超快速充电，可四枪同时大功率充电，几分钟充满壁 挂 式 交 流 充 电 机智能优势1. 小体积，不占地，有智能充电机/简易充电机2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能模式、语音、蓝牙等功能，可远程升级4. 支持多模式支付(RFID卡、微信、支付宝、银联等）产品情况 交流设备智 能 双 枪 交 流 充 电 桩 智 能 单 /双 枪 交 流 充 电 桩智 能 三 相 单 /双 交 流 充 电 桩智能优势1. 有单枪/双枪模式，有智能充电机/简易充电机2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能模式、语音、蓝牙等功能，可远程升级4. 支持多模式支付(RFID卡、微信、支付宝、银联等）智能优势1. 有单枪/双枪模式，有智能充电机/简易充电机2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 具有节能模式、语音、蓝牙等功能，可远程升级4. 支持多模式支付(RFID卡、微信、支付宝、银联等）5. 红外、地锁控制可选配智能优势1. 大功率交流充电(40KW/80KW)2. 有单枪/双枪模式，有智能充电机/简易充电机3. 兼容新老国标车型，兼容国网、爱充等多后台模式4. 具有节能模式、语音、蓝牙等功能，可远程升级5. 支持多模式支付(RFID卡、微信、支付宝、银联等）便 携 式 直 流 充 电 机智能优势1. 体小便携，操作简单、全智能化充电2. 单相和三相供电方式可选（10.5KW时)3. 有电压电流显示界面 抱 杆 /嵌 入 式 交 流 充 电 桩智能优势1. 可嵌入灯杆，资源共享，改造简单2. 兼容新老国标车型3. 多色彩灯指示运行状态，美观简单产品情况 创意设备大 屏 广 告 桩智能优势1. 一机双枪2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 可远程升级4. 大屏灯箱广告模式或LED/LCD广告模式5. 广告节能模式 壁 挂 /拉 杆 式 直 流 充 电 机智能优势1. 优异的IP防护模式，可靠性极高2. 兼容新老国标车型，兼容国网、爱充等多后台模式3. 可远程升级多 媒 体 广 告 充 电 机智能优势1. 一机双枪，均充/轮充兼容新老国标车型，兼容国网、爱充等多后台模式2. 具有节能模式、智能远程升级等功能3. 双大屏灯箱广告，双LED/LCD智能多媒体广告子 母 桩 动 态 式 充 电 分 配产品优势智能排队算法，保证多个子桩同时充电功率不大于配电功率上限模块化设计，集群化管理，单台母桩可同时管理32台子桩可连接储能系统，有效解决变压器配电容量不足等问题产品情况 场景设备一 体 化 集 装 箱 式 充 电 堆产品优势将充电设施、消防设施、监控以及温控系统集成于集装箱内高可靠性、高安全性，集成度高，低成本，低能耗可实现快速灵活部署3300W车 载 充 电 机产品优势提供风冷、水冷、自冷三种模式，可供选择高效率、高功率因素，低电流谐波采用国际安全标准业务领域 城市投资建站解决方案 机场专用车充电站分时租赁充电站环卫车充电站公交车充电站 景区接泊车充电站物流车充电站公建充电站出租车充电站城市快充站布站规划方案停 车 管 理 充 电 一 体 化 解 决 方 案母 桩 可 同 时 管 理 智 能 子 桩 、 简 易 子 桩 、 壁 挂 式直 流 充 电 机 、 立 式 交 流 充 电 机 、 立 式 直 流 充 电机 、 储 能 系 统 、 V2G逆 变 系 统 、 太 阳 能 控 制 器 、风 能 控 制 器 ， 等 。智慧树充电树-停车场解决方案产品解决方案优点：1、充电管理系统兼容停车管理功能：如车位管理、停车费管理等；2、复杂停车位场内的导航功能；3、导购、信息服务、广告等增值功能；4、支持对太阳控制器管理；5、支持对风能控制器的管理；6、支持贮能管理系统、支持并网管理；7、内置大容量存储装置，不间断的存储系统的各类数据；8、提供多种对外网络接口（GPRSRMII网口）、以便迅速便捷的接入不同场合的不同运营商的后台管理系统；9、支持各种计量计费模式：子系统支持非接触式刷卡充电，母桩支持第三方支付等；1 0、各种充电模式的交流桩以及各种功率的直流机均可作为子系统接入集中管理系统；1 1、子系统预装蓝牙模块以及超声波传感器，可以用于行车蓝牙导航以及停车感应等场景。直流充电储能与新能源发电直流充电交流充电交流充电交流充电产品解决方案智慧充电树-公交站充电解决方案1、采用网状节点算法，保证任意充电终端同时可有3 5组全功率切换单元可供切换；解决充电堆共用单元被占后同组其它终端不可用问题。2、各子系统间采用模块化切换单元，可逐级并联；3、子系统均采用户外机系统，无需额外的空调、安防、照明等，运营成本大幅下降；4、支持太阳子系统与风能子系统的接入；6、支持储能管理系统接入与切换；7、待机时功率单元待机功耗接近零；同等功率下静态损耗远远小于一机多枪或充电堆的静态损耗；8、任意终端都有自动功率分配功能；城市充电管理解决方案产品解决方案驾车者 服务城市电动汽车运营管理中心E-car operation center 充电站中心控制系统（跨站式管理）Centralized charging infrastructure mgmt. system (across station and investor)充电站1充电站2充电站N-1充电站N后台管理系统Control system绿色发电Renewable能源存储Energy Storage充电系统Charging system配电系统Powerdistribution电网 Grid电动汽车E- car车辆管理Fleet management微网管理Battery swapping手机APP1 2 3城市充电三级管理模式(1 ) 充电设备 (2 ) 充电站管理 (3 ) 运营中心+APP 充电站管理解决方案产品解决方案集中式充电站管理系统通信框架通信框架分布式充电桩集中管理系统通信框架智能定位、导航等交通服务系统新能源、微网等能源调度与管理系统 广告、信息服务等增值勤服务系统 电动交通集中运营中心 两种定制化站点管理模式(1 ) 集中式(2 ) 分布式客户端手机APP网络运营爱充自有云（自运营）爱充公共云（代运营）爱充大数据服务互联互通后台管理解决方案充电站运营系统解决方案充电地图后台监控站点实时信息充电曲线解决方案 投资建站新能源汽车生态环境互联网服务提供商：营销服务 增值服务地图交通服务平台 社交网络 门户平台 电商平台 汽车企业：汽车问题解决 汽车使用形态 电池信息国内车企：比亚迪，吉利，众泰国际车企：特斯拉，宝马 车队运营企业：车队管理 运输管理物流公司 公交公司出租公司 公务车队汽车租赁公司 终端消费者（司机）：充电桩位置与状态汽车再充电价格电量消费数据 充电运营商：充电用户信息 使用者授权消费信息 费用硬件诊断/管理 地区电量负荷管理国家电网 万马新能源电力供贷商：电力消费信息 收费数据使用者身份 电网限制需求预测 电力定价国家电网 南方电网政府法规：使用数据 税负消息 CO2排放量信息中央政府 地方政府金融机构： 支付 结算银行 银联 第三方支付平台电池企业：电池数据（电池租赁公司） 客户资料充电位置力神 中航锂电 ATL 波士顿互联互通 后台管理站点案例分享北京市残联 北京市公安局警备部 北京市政协 北京市警犬基地站点案例分享 杭州城西银泰地下停车场杭州滨江区海茵汇停车场 杭州市中心写字楼杭州钱江国际时代广场停车场 华立创客科技园停车场杭州龙禧福朋喜来登大酒店站点案例分享广东省惠东县9个充电站 福建省三明公交100个直流充电桩 湖北省咸宁通山公交 江西省萍乡公交谢谢各位领导和专家!
